Zīmols	Flex
Modelis	L 21-6 230
Produkta veids	Leņķa slīpmašīna
Diska diametrs	230 mm
Nominālā jauda	2100 W
Tukšgaitas ātrums	6500 apgr./min
Vārpstas vītne	M14
Svars	5,4 kg
Izmēri (G x P x A)	450 x 140 x 130 mm
Barošana	230 V ~ 50 Hz
Barošanas kabelis	4 m, H07RN-F
Aizsardzība	II klase (dubultā izolācija)
Galvenās funkcijas	Griešana, slīpēšana, atskaldīšana
Papildu rokturis	Regulējams pretvibrācijas rokturis
Aizsargapvalks	Bezinstrumentu regulēšana
Drošības ierīce	Diska bremze, drošības apturēšana
Pakāpeniska iedarbināšana	Jā
Apkope un tīrīšana	Notīriet ventilācijas spraugas ar mīkstu suku
Rezerves daļas	Diski, oglekļa birstes, slēdzis
Remontējamība	Remontējamības indekss 8,2/10

Bieži uzdotie jautājumi - L 21-6 230 Flex

Kā nomainīt disku Flex L 21-6 230 leņķa slīpmašīnai?

Atvienojiet ierīci. Izmantojiet vārpstas bloķēšanas atslēgu, lai noturētu vārpstu, pēc tam atskrūvējiet stiprinājuma uzgriezni ar komplektā esošo atslēgu. Nomainiet disku un cieši pieskrūvējiet. Pārliecinieties, ka disks ir piemērots maksimālajam ātrumam.

Kāda veida disks jāizmanto griešanai?

Griešanai izmantojiet dimanta disku vai abrazīvu disku, kura biezums nepārsniedz 2,5 mm. Ievērojiet diametru 230 mm un maksimālo ātrumu 6500 apgr./min. Nekad neizmantojiet bojātu disku.

Leņķa slīpmašīna daudz vibrē, vai tas ir normāli?

Neliela vibrācija ir normāla, bet, ja tā ir pārmērīga, pārbaudiet, vai disks ir labi līdzsvarots un pareizi uzstādīts. Notīriet arī vārpstu un uzgriezni. Ja problēma turpinās, pārbaudiet gultņu nodilumu.

Kā noregulēt papildu rokturi?

Atskrūvējiet roktura pogu, pagrieziet to vēlamajā leņķī (0° līdz 90°), pēc tam cieši pievelciet. Rokturi var uzstādīt abās korpusa pusēs. Vienmēr izmantojiet papildu rokturi.

Vai es varu izmantot slīpmašīnu bez aizsargapvalka?

Nē, aizsargapvalks ir obligāts jūsu drošībai. Tas aizsargā pret daļiņu izsviestiem un diska plīsuma gadījumā. Nekad neizmantojiet bez aizsargapvalka.

Kāda ir Flex L 21-6 230 jauda?

Nominālā jauda ir 2100 W, kas ļauj veikt intensīvus slīpēšanas un griešanas darbus. Pārliecinieties, vai jūsu elektroinstalācija iztur šo jaudu.

Kā nomainīt oglekļa birstes?

Oglekļa birstes ir pieejamas caur sānu vāciņiem. Atskrūvējiet tos, izņemiet nolietotās birstes un ievietojiet jaunās. Izmantojiet tikai Flex oriģinālās birstes.

Leņķa slīpmašīna neieslēdzas, ko darīt?

Vispirms pārbaudiet barošanas kabeli un kontaktligzdu. Ja problēma turpinās, drošības bloks vai slēdzis var būt bojāts. Sazinieties ar pilnvarotu servisa centru. Nemēģiniet paši labot elektriskās sastāvdaļas.

Kāds ir šīs slīpmašīnas tukšgaitas ātrums?

Tukšgaitas ātrums ir 6500 apgr./min. Nekad nepārsniedziet uz diska norādīto maksimālo ātrumu. Ja nepieciešams, izmantojiet ātruma regulatoru.

Kā tīrīt slīpmašīnu pēc lietošanas?

Atvienojiet ierīci. Izmantojiet mīkstu suku, lai notīrītu ventilācijas spraugas. Noslaukiet korpusu ar mitru drānu. Neizmantojiet šķīdinātājus un neiegremdējiet ūdenī.

LIETOŠANAS INSTRUKCIJA L 21-6 230 Flex

Tehniskā informācija 250

Iss apskats 251

Jūsu drošībai 252

Trokšni un vibrācija 255

Lietošanas noteikumi ..... 256

Tehniskā apkope un kopšana ..... 258

Norādījumi par likvidēšanu .....259

(€-Atbilstība 259

Atbildības izslēgšana 259

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Tehniskā informācija

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Lietojiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Aizsargklas II (pilna izolācija)

Norādījums par vecās iekārtas likvidēšanu (sk. 259. lpp.)!

Ierīces modelis		Lenķsīpmašīna
		L 21-6 230/L 2100	L 21-8 18	0 L 24-6 230
Maks. slīpēšanas instrumenta ∅ mm	230 180 230
Slīpēšanas instrumenta biezum mm	1–10
Darbvārpstas vītne M14
Apgriezienu skaits	apgr./min.	6500	8300	6500
Patērējamā jauda	W	2100	2100	2400
Tīkla spriegums	V/Hz	230/50
Svars atbilstīgi „EPTA procedūrai 01/2003” (bez kabela)	kg	4,9	4,7	5,8
Aizsargklase		II / ☐

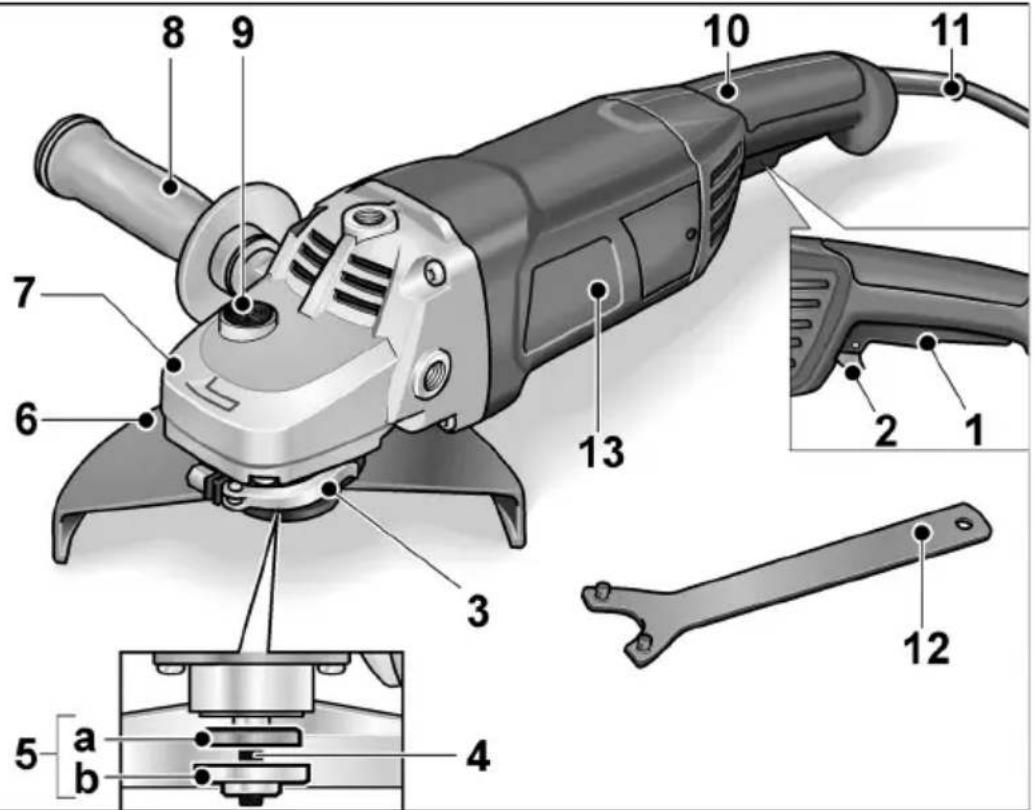

Iss apskats

Šajā instrukcijā aprakstīti dažādi elektroinstrumenti. Attēli detaļās var atšķirties no iegādātā elektroinstrumenta.

leslēgšanai un izslēgšanai.

2 leslēgšanas blokētājs/aretēšanas poga

Novērš nevēlamu ierīces palaidi un aretē slēdzi ilgstošas darbības režīmā.

3 Ātrsavilcējsvira

4 Darbvārpsta

5 Vitnatloks

a Savilcējuzgrieznis

b Savilcējatloks

6 Aizsargapvalks

7 Pārvada galva

Ar gaisa izplūdi un griešanās virziena bultiņu.

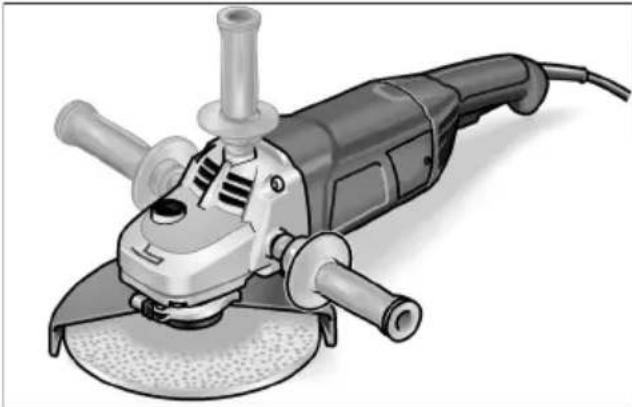

8 Papildrokturis

Rokturi var montēt pa kreisi, augšā un pa labi.

9 Darbvārpstas aretēšana

Darbvārpstas apstādināšanai, nomai-not instrumentus.

10 Rokturslēdzis

11 4,0 m tikla kabelis ar tikla kontaktdakšu

12 Gala cauruma atslēga

13 Firmas plāksnīte (bez attēla)

Jūsu drošībai

BRĪDINĀJUMS!

Pirms leŋkslipmašinas izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šī lenkslīpmašīna ir ražota, vadoties pēc tehnikas līmeņa un atzītiem drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Lenkslipmašinu drīkst izmantot tikai

• paredzētajiem darbiem,
• drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Šī lenkslīpmašina paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– metāla un akmens slīpēšanai un griešanai ar sauso slīpēšanu, izmantojot rupjās slīpripas un griezējdiskus, kuru pieļaujamais aploces ātrums sastāda 80 m/s,
– metāla un akmens virsmu slīpēšanai ar konusa bļodveida slīpripām līdz 110 mm diametram, kuru pieļaujamais aploces ātrums sastāda 50 m/s,
– virsmu slīpēšanai ar slīpēšanas loksnēm uz atbalstškīvja, kas piemērots mašīnas apgriezienu skaitam,
– pielietošanai ar slīpēšanas instrumentiem un aprīkojumu, kurš norādīts šajā Lietošanas pamācībā, vai kuru ieteicis ražotājs.

Griežot ar slīpripu, nepieciešama speciāla griešanas aizsargapvalka izmantošana.

Akmens griešanas darbu veikšana ar škiedrmateriālu pastiprinātiem griezējdiskiem ir atļauta tikai ar vadotnes balstiem.

Netiek pieļauti, piem., kēdes frēzes diski, zāgripas.

Lenkslīpmašīna nav piemērota pulēšanai.

Drošības noteikumi lenka slīpmašīnām

BRĪDINĀJUMS!

Izlasiet visus elektroinstrumenta piegādes komplektā ietvertos drošības tehnikas noteikumus, norādījumus, attēlus un specifikācijas. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā var tikt izraisītas elektrotraumas, ugunsgrēks un/vai smagi ievainojumi. Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

Kopējie drošības noteikumi slīpēšanai, slīpēšanai ar smilšpapīra loksnì un griešanai

• Šis elektroinstruments jāizmanto kā slīpmašina, smilšpapīra slīpmašina un metālgriešanas mašina. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.
• Šis elektroinstruments nav piemērots darbam ar stieplu suku un pulēšanai. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.
  ■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam.
  Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.
  ■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.

Aprīkojums, kas griežas ātrāk par pieļau- jamo ātrumu, var salūzt un tikt atmests atpakal.

■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem.
Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.

- Darbinstrumentiem, kas stiprināmi ar vītnes palīdzību, stiprinošajai vītnei precīzi jāatbilst slīpmašīnas darb-vārpstas vītnei. Darbinstrumentiem, kas stiprināmi ar balstpaplāksnes palīdzību, atvēruma diametram jāatbilst balstpaplāksnes stiprinošā pacēluma diametram. Darbinstrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.

■ Neizmantojiet bojātus izmantojamos instrumentus. Ikreizi pirms darbinstrumentu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vaislīpēšanas diski nav atslānojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un vai stieplu suku veidojošās stieples nav vaļīgas vai atlūzušas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojā-jumus vai izmantojiet nebojātu izman-tojamo instrumentu. Ja ir notikusi izman-tojamā instrumenta kontrole unt izmanto-šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.

■ Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām. Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai

jāfiltrē putekli, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.

■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums.

Sagataves atlūzas vai salūzuši izmanto-jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.

■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli.

Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detalās un izraisīt elektrotraumu.

■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā.

Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējo-šajā izmantojamā instrumentā.

■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.

Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jāno-liek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.

■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat.

Jūsu apgērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.

■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas.

Motora ventilators ilevelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.

■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā.

Dzirksteles var šos materiālus aizdedzināt.

■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škídri dzesēšanas līdzekli.

Üdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izman-tojamā instrumenta pēkšņu apstāšanos. Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokēšanas vietā.

Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu. Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā.

Tā slīpripas var arī lūzt.

Atsitiens ir nepareizas vai klūdainas elektroinstrumenta izmantošanas rezultāts.

To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

■ Stingri turiet elektroinstrumentu un nostādiet savu kermani un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku.
Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontro-lēt atsitiena spēku vai reakcijas momentu palaides laikā.
Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.

Atsitienā laikā izmantojamais instru- ments var izdarīt kustību pāri Jūsu rokai.

- Izvairieties ar savu kernenì no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.

Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.

■ Īpaši uzmanīgi strādājiet vietās ar stū-riem, asām malām utt. Novērsiet izman-tojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.
Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
■ Neizmantojiet kēdes vai zobzāgplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.

īpaši drošības tehnikas noteikumi slīpēšanai un griešanai ar slīpripu

■ Izmantojiet tikai elektroinstrumentiem paredzētos abrazīvos materiālus un šiem abrazīvajiem materiāliem paredzēto aizsargapvalku.
Abrazīvos materiālus, kuri nav paredzēti elektroinstrumentam, nevar pietiekami ekranēt un tie ir nedroši.
- Izliektie slīpdiski jāiestiprina tā, lai to slīpvirsma neizvirzītos pāri azsargpār-sega malai. Nepareizi iestiprināts slīp-disks, kas izvirzās pāri aizsargpārsega malai, nevar tikt pietiekošā veidā nosegts.
■ Drošības apsvērumu dēl aizsargpār-segam jābūt stingri nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka slīpēšanas darbinstrumenta nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas darbinstrumentu, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apgērbu.
- Aizsargapvalku droši jāpiestiprina pie elektroinstrumenta un jānostāda tā, lai tiktu panākta visaugstākā drošības pakāpe, t. i. vismazākajai abrazīvā materiāla dalai atklāti jānorāda uz apkalpojošo personu. Aizsargapvalkam jāaizsargā apkalpojošā persona no atlūzām un nejauša kontakta ar abrazīvo materiālu.
■ Abrazīvos materiālus drīkst izmantot tikai iekeiktajām izmantošanas iespējām. Piemēram: Nekad neslīpējiet ar griezēj-diska malas virsmu.
Griezējdiski paredzēti materiāla noņemšanai ar ripas sānmalu.

Šie abrazīvie materiāli var salūzt, ja uz tiem iedarbojoties sr spēku no sāniem.

■ Vienmēr izmantojiet savai paredzētajai slīpripai pareiza lieluma un formas nebojātus savilcējatlokus.

Piemēroti atloki balsta slīpripu un ar to samazina slīpripas lūzuma bīstamību. Griezējdisku atloki var atšķirties no citām slīpripām paredzētiem atlokiem.

■ Neizmantojiet lielāku elektroinstrumentu nolietotas slīpripas.

Lielāku elektroinstrumentu slīpripas nav konstruētas mazu elektroinstrumentu augstajam apgriezienu skaitam un var lūzt.

Citi īpaši drošības tehnikas noteikumi griešanai ar slīpripu

- Izvairieties no griezejdiska blokešanas vai pārāk liela piespiešanas spiediena. Neveiciet pārāk dzilus griezumus. Griezejdiska pārslodze palielina slodzi un noslieci uz saškiebšanos vai blokešanu un līdz ar to atsitiena vai slīpripas lūšanas iespēju.

Izvairieties no zonas rotējošā griezēj-diska priekšpusē un aizmugurē. Ja griezējdisks sagatavē tiek virzīts no Jūsu puses, tad atsitiena gadījumā elektroinstruments kopā ar rotējošo disku var tikt atmests tieši uz Jums.

■ Ja griezējdisks iestrēgst vai darbs tiek pārtrauts, tad izslēdziet instrumentu un mierīgi nogaidiet, līdz diska kustība pilnīgi apstājas. Nekad nemēģiniet vēl rotācijā esošo griezējdisku izvilkt no griezuma, jo var izraisīties atsitiens. Noskaidrojiet un novērsiet iesprūduma cēloņus.

■ Neieslēdziet elektroinstrumentu no jauna, kamēr tas atrodas sagatavē. ľaujiet griezējdiskam vispirms sasniegt pilnu apgriezienu skaitu, pirms griezuma uzmanīgas turpināšanas tālāk. Pretējā gadījumā disks var aizkerties, izlekt no sagataves vai izraisīt atsitienu.

■ Nostipriniet plāksnes vai lielas sagata-ves, lai samazinātu atsitiena iespēju ar iesprūdušu griezējdisku. Lielas sagataves var ieliekties zem sava svara. Sagatavi nepieciešams nostiprināt abās diska pusēs, un tieši gan griezuma tuvumā, gan ari malā.

■ Esiet īpaši piesardzīgi izdarot „kabatu griezumus“ esošajās sienās vai citās nepārredzamās vietās. legremdējamais griezējdisks, griežot gāzes vai ūdensvadus, elektriskos vadus vai citus objektus, var izraisīt atsitienu.

īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru

■ Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus. Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas šķīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu blokēšanu, plīšanu vai atsitienu.

Citi drošības norādījumi

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

- Darbvārpstas aretieri nospiediet tikai tad, kad slīpēšanas instruments atrodas miera stāvoklī.

Trokšni un vibrācija

Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

– Skañas spiediena limeni L _pA : 93 dB(A)

- Skañas jaudas limenis L WA: 104 dB(A)

- Nedrošība K: 3 dB

Svārstību kopējais koeficients, slīpējot virsmas (raupjošana):

- Emisijas koeficients a _h : 5,9 m/s

– Nedrošība K: 1,5 m/s ^2

Svārstību kopējais koeficients, slīpējot ar slīpēšanas loksnī:

- Emisijas koeficients a h: 5,0 m/s

- Nedrošība K: 1,5 m/s ^2

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšnu un svārstību koeficienti.

i NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots.

Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievēro-jami palielināt svārstību slodzi visā darba laika periodā.

Precīžai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu lenkslipmašinas apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Pirms ekspluatācijas

Izpakojiet leŋkslīpmašīnu, pārbaudiet piegādes komplekta saturu un transportēšanas laikā gūtos bojājumus.

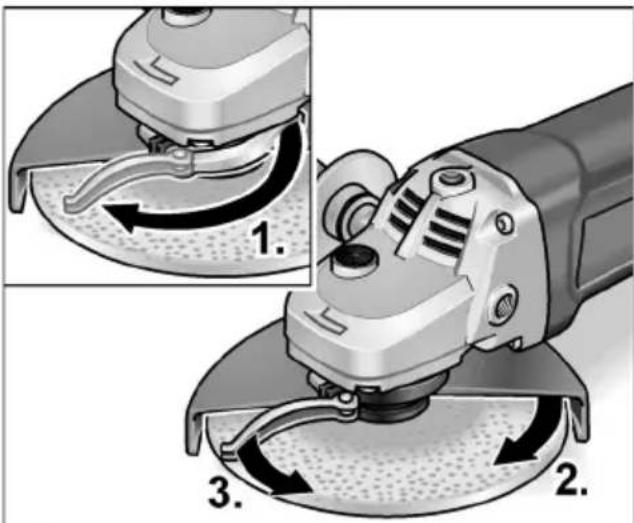

- Uzspiediet aizsargapvalku ar saspiedēj-gredzenu uz savilcējatloka, ievadot saspiedējgredzena tapu atloka rievā (1.). - Pagrieziet aizsargapvalku nepieciešamajā pozicijā (2.) un stingri pievelciet saspiedējsviru (3.).

leslēgšana un izslēgšana Īslaicīgā darba režīms bez iefiksēšanās

■ Nospiediet ieslēgšanas blokētāju un stingri turiet (1.).
■ Spiediet slēdzi (2.).
■ Lai izslēgtu, atlaidiet slēdzi.

Ilgstošs darba režīms ar iefiksēšanos

■ Nospiediet ieslēgšanas blokētāju un stingri turiet (1.).

■ Spiediet slēdzi un turiet to nospiestu (2.).
■ Nospiediet aretiera pogu (3.).

■ lerīces izslēgšanai īsi nospiediet slēdzi un atlaidiet.

Nostādiet aizsargapvalku

BRĪDINĀJUMS!

Pirms visu lenkslīpmašīnas apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu. Veicot raupjošanu un griešanu, nekad nestrādājiet bez aizsargapvalka. Griešanai jāizmanto speciāls griešanas aizsargapvalks.

UZMANĪBU!

Traumu bīstamība! Nēsājiet aizsargcimdus.

■ Atlaidiet saspiedējsviru (1.).
■ Nostādiet aizsargapvalku (2.).
■ No jauna stingri pievelciet saspiedējsviru (3.).

Instrumenta nostiprināšana/ mainīšana

BRĪDINĀJUMS!

Pirms visu leŋkslipmašinas apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

■ Piespiediet darbvārpstas aretieri un turiet to nospiestu (1.).
■ Griežot gala cauruma atslēgu pretēji pulksteņa rādītāju virzienam, noskrūvējiet no darbvārpstas savilcējuzgriezni un nonemiet (2.).
■ levietojiet slīpripu pareizā stāvoklī.

■ Savilcējuzgriežna uzskrūvēšana uz darbvārpstas.
– Slīpripas biezums ≦ 10 mm: Savilcējuzgriežna apcilnis uz augšu, uz vārpstas galu.
– Slīpripas biezums > 10 mm: Savilcējuzgriežna apcilnis uz apakšu, uz reduktoru.
■ Nospiediet darbvärpstas aretieri un turiet nospiestu.
■ Ar gala cauruma atslēgu stingri pievelciet savilcējuzgriezni.
■ lespraudiet kontaktdakšu kontaktligzdā.
■ leslēdziet leņkslīpmašīnu ar slēdzi (bez iefiksēšanās) un ľaujiet leņkslīpmašīnai apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi.

■ Izslēdziet leņķslīpmašīnu.

Darba norādījumi

i NORĀDĪJUMS

Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

Rupjslīpēšana

BRĪDINĀJUMS!

Nekad neizmantojiet griezējdiskus rupjslī-pēšanai.

• 20°–40° nostādīšanas leŋkī tiek realizēta vislabākā noņemšana.
  – Ar mērenu spiedienu kustiniet leŋkslīp-mašīnu turp un atpakal.

Tādā veidā sagatuve pārāk nesakarst un nerodas krāsu izmaiṇas; turklāt nav rievu.

Griešana ar slīpripu

BRĪDINĀJUMS!

Griešanai jāizmanto speciāls griešanas aizsargapvalks.

Skatīt ražotāja piederumu katalogu.

– Mūra akmeņu, betona un dabisko būvakmeņu griešanas laikā izveidojas veselībai kaitīgi kvarca putekļi.
– Nespiediet, nesaškiebiet, nesvärstiet.

– Ar leŋkslīpmašīnu vienmēr jāstrādā pretējā kustībā, sk. attēlu. Pretējā gadījumā iespējama nekontrolētas izlekšanas no rievas bīstamība.
- Pielāgojiet padevi apstrādājamam materiālam; jo cietāks materiāls, jo lēnāka padeve.

Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu lenkslipmašinas apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Tirišana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi.

Rodas aizsargizolācijas bojājumi!

Darbiniet mašinu ar noplūdes strāvas aizs-argslēdzi (nostrādes strāva 30 mA).

Regulāri tīriet ierīci un ventilācijas spraugas.

Tīrīšanas biežums atkarājas no apstrādā-jamā materiāla un no lietošanas ilguma.

Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oglsukas

Lenkslipmašina ir aprikota ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas leņkslīpmašīna automātiski atslēdzas.

i NORĀDĪJUMS

Nomaiņai izmantojiet tikai ražotāja oriģināl-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.

Ja ogluguns ir pārāk spēcīga, tad leņkslīpmašīnu nekavējoties izslēdziet.

Nododiet leŋkslīpmašinu remontā ražotāja autorizētā klientu servisa darbnīcā.

Pārvads

i NORĀDĪJUMS

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.

C ∈ -Atbilstība

Uz savu atbildību deklarçjam, ka sadaiā “Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 60745 atbilstoši direktīvu 2014/30/ES, 2006/42/EB, 2011/65/ES noteikumiem.

Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Röhle

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

إخلاء المسؤولة

CE Patient التوافق
