LBE 17-11 125 - Kulmahiomakone Flex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kulmahiomakone
Merkki	Flex
Malli	LBE 17-11 125
Työkalun enimmäishalkaisija	125 mm
Työkalun paksuus	1 - 6 mm
Istukka-aukko	22,23 mm
Karakierre	M14
Kuormittamaton nopeus	2 800 - 11 500 rpm
Ottoteho	1 700 W
Antoteho	1 050 W
Suojausluokka	II (kaksoiseristys)
Äänenpainetaso	85 dB(A)
Äänitehotaso	96 dB(A)
Tärinäarvo (hionta)	4,9 m/s²
Ylikuormitussuoja	Kyllä
Pehmeä käynnistys	Kyllä (pehmeä nousu)
Jarrujärjestelmä	Kyllä (loppujarru)
Takaiskunsuoja	Kyllä
Säädettävä nopeus	6 tasoa
Lisäkahva	Kyllä, sisäänrakennetulla tappiavaimella
Suojakupu	Säädettävissä ilman työkaluja, 12 asentoa
Kytkin	Keinukytkin lukitusasennolla
Johdon pituus	4,0 m
Käyttö	Ammattikäyttö (teollisuus ja käsityö)
Materiaalit	Metalli ja kivi (hionta ja katkaisu)
Huolto	Ilma-aukkojen puhdistus, hiiliharjojen vaihto

Usein kysytyt kysymykset - LBE 17-11 125 Flex

Kuinka suojakupu asennetaan Flex LBE 17-11 125 -kulmahiomakoneeseen?

Irrota pistoke. Aseta suojakupu laipalle kohdistamalla ulokkeet uriin. Käännä kupua myötäpäivään, kunnes se lukittuu. Irrotaaksesi, toimi päinvastoin.

Kuinka nopeus säädetään mallissa LBE 17-11 125?

Käytä takakahvassa olevaa nopeuden esivalintapyörää. Käännä pyörä haluttuun numeroon (6 tasoa saatavilla) sovittaaksesi nopeuden työhön.

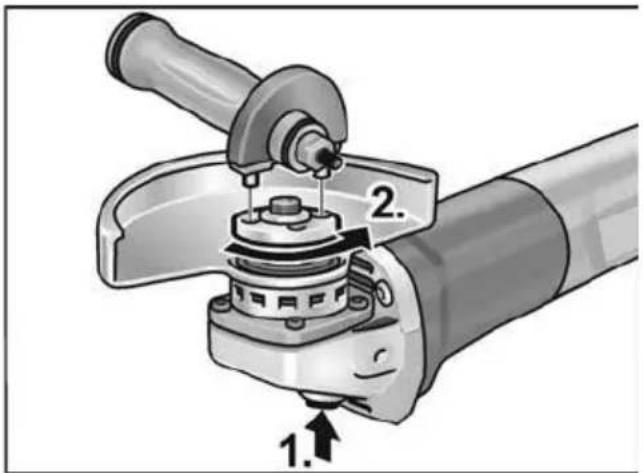

Kuinka hiomalaikka vaihdetaan?

Irrota pistoke. Paina karan lukituslaitetta ja pidä sitä painettuna. Käytä tappiavainta kiristysmutterin irrottamiseksi (käännä vastapäivään). Vaihda laikka, kierrä mutteri takaisin ja kiristä tiukasti.

Mitä tehdä ylikuormituksen tai ylikuumenemisen sattuessa?

Laite vähentää automaattisesti nopeuttaan, kunnes se on jäähtynyt riittävästi. Jos näin tapahtuu, pysäytä kone, anna sen jäähtyä ja vältä ylikuormitusta säätämällä käyttöpaineita.

Kuinka turvajarrujärjestelmä toimii?

Hiomakoneessa on loppujarru, joka pysäyttää työkalun muutamassa sekunnissa sammutuksen jälkeen. Sähkökatkon sattuessa jarru ei aktivoidu ja työkalu pysähtyy vapaasti.

Miksi hiomakone ei käynnisty uudelleen sähkökatkon jälkeen?

Laite on varustettu uudelleenkäynnistyksen estolaitteella. Sähkökatkon jälkeen, vaikka kytkin jää päälle, kone ei käynnisty turvallisuussyistä. Sinun on sammutettava ja käynnistettävä kytkin uudelleen.

Millaisia hiomatyökaluja voin käyttää?

Käytä yksinomaan valmistajan suosittelemia työkaluja: rouhintalaikkoja, katkaisulaikkoja (erityisellä suojakuvulla) ja lisävarusteita, jotka sopivat halkaisijaan 125 mm ja istukka-aukkoon 22,23 mm. Sahanterien tai ketjujen käyttö on kielletty.

Kuinka Flex LBE 17-11 125 -hiomakone puhdistetaan?

Irrota pistoke. Puhdista ilma-aukot säännöllisesti kuivalla paineilmalla. Metalleja varten käytä vikavirtasuojaa. Jos johtavaa pölyä kertyy, puhdista kotelon sisäpuoli.

Mistä löydän varaosia ja lisävarusteita?

Varaosat ja lisävarusteet ovat saatavilla valmistajan luettelossa. Voit tarkastella räjäytyskuvia ja osaluetteloita Flexin verkkosivustolla: www.flex-tools.com. Käytä vain alkuperäisiä osia.

Kuinka hiomakone hävitetään käyttöiän päätyttyä?

Älä heitä laitetta kotitalousjätteiden sekaan. Euroopan unionin direktiivin 2012/19/EU mukaisesti vie se sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen. Irrota virtajohto tehdäksesi siitä käyttökelvoton.

KÄYTTÖOHJE LBE 17-11 125 Flex

Käytetyt symbolit 122

Symbolit koneessa 122

Turvallisuusasiaa 122

Kierrätysohjeita 133

CE-Vaatimustenmukaisuus 133

Vastuun poissulkeminen 133

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilante-eseen.

Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esine-vaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen!

Käytä silmiensuojaimia!

Suojausluokka II (täysineristetty)

Vanhan laitteen kierrätysohjeet (katso sivu 133)

Estää koneen takapotkun, jos työkalu tarttuu kiinni.

Ylikuormitussuoja: kytkee koneen pois päältä ylikuormitustilanteessa.

Takogeneraattori estää kierrosluvun laskemisen kuormituksessa.

Työturvallisuus ja käsiteltävyys paranevat kierrosluvun pehmeän noston ansiosta.

Estää koneen käynnistymisen vahingossa jännitteenlaskun jälkeen.

Nopeutta voi säätää 6 portaassa.

Jarrujärjestelmä lyhentää työkalun pysähtymisen kestoa.

Mikroprosessori-elektroniikka

Turvallisuusasiaa

VAROITUS!

Lue seuraavat ohjeet ennen kulmahioma-koneen käyttöä ja toimi niiden mukaisesti:

- koneen käyttöohje,

- sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),

- käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Kulmahiomakone on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti.

Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.

Kulmahiomakonetta saa käyttää vain

- määräystenmukaiseen käyttötarkoitukseen,

– sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Tämä kulmahiomakone on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa,
  – metallin ja kiven hiontaan ja katkaisuun kuivahionnassa; kun käytät konetta katkaisuun, kiinnitä aina erityinen katkaisusuoja,
  – käytettäväksi hiomavälineiden ja lisälaitteiden kanssa, jotka on ilmoitettu tässä käyttöohjeessa tai joita valmistaja suosittelee.

Esim. ketjujyrsinterien, sahanterien käyttö ei ole sallittu.

Kulmahiomakoneen turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipa- loon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Yhteiset varo-ohjeet hiomista ja katkaisuhiontaa varten

Tämä sähkötyökalu on tarkoitettu käytettäväksi hiomakoneena ja katkaisuhiomakoneena. Huomioi kaikki turvallisuusohjeet, käyttöohjeet, piirustukset ja tiedot, jotka toimitetaan koneen mukana.
Jollet noudata seuraavia ohjeita, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia.
Tämä sähkötyökalu ei sovellu hiekkapaperihiontaan, työskentelyyn teräsharjoilla tai kiillottamiseen. Sähkötyökalun käyttö ohjeidenvastaisiin käyttötarkoituksiin voi aiheuttaa vaaratilanteita ja loukkaantumisia.
- Älä käytä mitään tarvikkeita, joita valmistaja ei ole hyväksynyt tai suositellut nimenomaan tälle sähkötyökalulle.
Vaikka pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, se ei takaa sen turvallista käyttöä.

• Käyttötyökalun sallitun kierrosnopeuden tulee olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimi kierrosnopeus.
  Tarvike, joka pyörii sallittua nopeammin, saattaa mennä hajalle ja palaset sinkoutuvat ympäristöön.
  ■ Vaihtotyökalun ulkohalkaisijan ja pak-suuden tulee vastata sähkötyökalun mittatietoja.
  Vääränkokoisia vaihtotyökaluja ei voida suojata tai hallita riittävästi.

■ Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkötyökalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun reiän halkaisijan sopia laipan kiinnityshalkaisijaan.

Vaihtotyökalut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen.

- Älä käytä vioittuneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma-lautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa, tarkista sen kunto. Käytä vain hyväkuntoisia ja ehjiä vaihto-työkaluja. Kun olet tarkistanut ja asenta-nut vaihtotyökalun, pysyttele poissa pyörivän vaihtotyökalun tasosta ja var-mista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimi nopeudella noin minuutin ajan. Vioittuneet vaihtotyökalut menevät yleensä rikki tässä ajassa.

Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Jos olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä hioma- ja materiaalihiukkasilta.

Suojaa silmät lenteleviltä vierailta esi-neiltä tms., joita voi syntyä erilaisessa käytössä.

Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä pöly. Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heikentävästi kuuloon.

■ Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta.

Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta.

Työstettävästä pinnasta irtoavat kappa- leet tai murtuneen vaihtotyökalun osat saattavat sinkoutua kauemmaksi ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.

- Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon.

Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.

■ Pidä verkkojohto poissa pyörivistä vaihtotyökaluista.

Jos menetät koneen hallinnan, verkko- johto voi katketa tai tarttua kiinni ja kätesi tai käsivartesi saattaa osua pyörivään vaihtotyökaluun.

- Älä laske sähkötyökalua käsistäsi, ennen kuin se on täydellisesti pysähtynyt.

Pyörivä vaihtotyökalu saattaa koskettaa laskualustaa, jolloin voit menettää sähkötyökalun hallinnan.

- Älä kanna koskaan käynnissä olevaa sähkötyökalua.

Koskettaessaan vahingossa vaihtotyökalua vaatteet voivat tarttua siihen kiinni ja vaihtotyökalu saattaa porautua käyttäjän kehoon.

■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot.

Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerääntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita.

- Älä käytä sähkötyökalua palavien materiaalien lähellä.

Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.

- Älä käytä vaihtotyökaluja, joiden käyttö vaatii nestemäisiä jäähdytysmenetelmiä. Veden tai jonkin muun nestemäisen jäähdytysaineen käyttö voi aiheuttaa sähköiskun.

Takapotku ja siihen liittyvät turvallisu- usohjeet

Takapotku on koneen äkillinen reaktio, jonka aiheuttaa vaihtotyökalun, kuten hiomalaikan, hiomalautasen, teräsharjan tms. kiinnitakertuminen tai -juuttuminen.

Takertuessaan kiinni tai jumittuessaan pyörivä sähkötyökalu pysähtyy äkillisesti.

Tällöin hallitsematon sähkötyökalu sinkoutuu kiinnitarttumiskohdasta vaihtotyökalun pyörimissuunnan vastaiseen suuntaan.

Jos esim. hiomalaikka tarttuu kiinni tai jumittuu työkappaleeseen, niin hiomalaikan reuna, joka painautuu työkappaleeseen, voi juuttua kiinni, jolloin hiomalaikka irtoaa tai aiheuttaa takapotkun.

Hiomalaikka liikkuu silloin koneen käyttäjää kohti tai poispäin käyttäjästä riippuen laikan pyörimissuunnasta kiinnijuuttumiskoh-dassa.

Tällöin hiomalaikat saattavat myös murtua.

Takapotkun aiheuttaa sähkötyökalun väärinkäyttö tai käyttö väärään käyttötarkoitukseen. Takapotku voidaan estää sopivin varotoimenpitein, kuten seuraavissa ohjeissa neuvotaan.

- Pidä sähkötyökalusta kiinni tukevalla otteella ja pidä kehosi ja käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkun voimat.

Mikäli mahdollista, käytä aina lisäkah- vaa, jotta voit hallita mahdollisimman hyvin takapotkun voiman tai reaktiomomentin.

Koneen käyttäjä pystyy hallitsemaan takapotkun ja reaktiovoimat noudattamalla sopivia varotoimenpiteitä.

- Älä vie koskaan kättä pyörivän vaihtotyökalun lähelle.

Vaihtotyökalu voi luiskahtaa käden päälle takapotkun sattuessa.

■ Varo asettumasta alueelle, jonne sähkötyökalu liikkuu takapotkun sattuessa.

Takapotku pakottaa sähkötyökalun vastakkaiseen suuntaan kuin hioma-laikan liike jumittumiskohdassa.

■ Työskentele erittäin varovasti kulmien, terävien reunojen tms. alueella.
Estä vaihtotyökalun ponnahtaminen takaisin työstettävästä kohteesta ja kiinnijuuttuminen.
Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen.
Tämä aiheuttaa takapotkun tai kone riistäytyy hallinnasta.
- Älä käytä ketju- tai hammastettua sahanterää.
Tällaiset vaihtotyökalut aiheuttavat usein takapotkun tai sähkötyökalun hallinnan menettämisen.

Erityiset hiontaa ja katkaisuhiontaa koskevat turvallisuusohjeet

• Käytä ainoastaan kyseiselle sähkötyökalulle hyväksyttyjä hiomatyökaluja ja vain niille tarkoitettuja suojuksia.
  Hiomatyökaluja, joita ei ole tarkoitettu kyseiselle sähkötyökalulle, ei voida suojata riittävästi eikä niiden käyttö ole turvallista.

■ Taivutetut laikat on asennettava niin, että niiden hiomapinta ei ulotu laikka-suojuksen tason ulkopuolelle.

Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikka-suojuksen tason ulkopuolelle ei voida suojata riittävästi.

■ Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyökalussa ja niin asennettu, että suurin mahdollinen turvallisuus saavutetaan t.s. niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti. Laikkasuojus auttaa suojaamaan käyttävää henkilöä murtokappaleilta, tahattomalta hioma-työkalun koskettamiselta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan.

■ Hiomatyökaluja saa käyttää ainoastaan siihen käyttöön, mihin niitä suositellaan.

Esimerkiksi: Älä koskaan hio katkaisulaikan sivupintaa käyttäen. Katkaisulaikat on tarkoitettu aineenpoistoon laikan reunalla.

Hiomatyökalu saattaa mennä rikki, jos siihen kohdistuu sivuttaisia voimia.

• Käytä aina ehjää kiinnityslaippaa, joka sopii kooltaan ja muodoltaan valitsemaasi hiomalaikkaan.
  Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laippa saattaa poiketa muiden hiomalaikkojen laipoista.
• Älä käytä kuluneita hiomalaikkoja, jotka ovat kuuluneet isompiin sähkötyökaluihin.
  Suurempien sähkötyökalujen hioma- laikat eivät sovellu pienempien sähkö- työkalujen suuremmille kierrosluville, ja ne voivat murtua.

Erityiset katkaisuhiontaa koskevat turvallisuusohjeet

■ Vältä katkaisulaikan kiinnijuuttumista ja liian kovaa painamista.
Älä tee liian syviä leikkauksia.
Katkaisulaikan ylikuormittaminen lisää laikan rasitusta ja alttiutta kallistua tai juuttua kiinni ja siten takapotkun ja hiomanlaikan rikkoutumisen mahdollisuutta.

■ Varo aluetta pyörivän katkaisulaikan edessä ja takana.

Jos katkaisulaikka liikkuu työkappaleessa sinusta poispäin, saattaa sähkötyökalu takapotkun sattuessa singota suoraan sinua kohti laikan pyöriessä.

■ Jos katkaisulaikka juuttuu kiinni tai keskeytät työn, pysäytä kone ja pidä siitä hyvin kiinni, kunnes laikka on pysähtynyt.

Älä koskaan yritä vetää vielä pyörivää katkaisulaikkaa pois työkohteesta, siitä saattaa aiheutua takapotku.

Selvitä kiinnijuuttumisen syy ja poista se.

- Älä käynnistä sähkötyökalua, jos se on vielä kiinni työkappaleessa. Jatka varovasti leikkaamista vasta sitten, kun katkaisulaikka pyörii maksimi kierrosnopeudella.

Muutoin laikka voi tarttua kiinni, ponnahtaa pois työkappaleesta tai aiheuttaa takapotkun.

■ Tue laatat tai isot työkappaleet, jotta katkaisulaikan aiheuttaman takapotkun riski pienenee.
Isot työkappaleet saattavat taipua oman painonsa vaikutuksesta.
Työkappale tulee tukea laikan kummaltakin puolelta, tarkemmin sanottuna sekä katkaisukohdan vierestä että myös reunasta.
■ Noudata erityistä varovaisuutta, kun teet »upotusleikkauksia« valmiisiin seiniin tai muihin kohteisiin, joiden taakse ei näe. Materiaaliin uppoava katkaisulaikka saattaa aiheuttaa takapotkun osuessaan kaasu- tai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.

Muita turvallisuusohjeita

■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.
■ Paina karalukkoa vasta sitten, kun hiomalaikka on pysähtynyt.

Melu ja tärinä

OHJE

Katso A-painotettu melutaso ja tärinän kokonaisarvot taulukosta »Tekniset tiedot«. Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.

VARO!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

OHJE

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä.

Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Tekniset tiedot

		LB 17-11 125 LBE	17-11 125
Konetyyppi Kulmahiomakone
Hiomalaikan max. ∅	mm	125 125
Hiomalaikan paksuus mm 1–6
Kiinnitysreikäg mm 22,23
Karan kierre M14
Kierrosnnopeus r/min 11.500 2.800-11.500
Ottoteho W 1.700 1.700
Antoteho	W 1.050	1.050
Paino EPTA-menettelyn 01/2003mukaisesti (ilman johtoa)	kg	-
Suojausluokka		II/☐
A-painotettu melutaso EN 60745 mukainen (katso »Melu ja tärinä«):
Äänenpainetaso L_pA	dB(A)	85	85
Äänitehotaso L_WA	dB(A)	96	96
Epävarmuus K	db	3,0
Tärinän kokonaisarvo EN 60745 mukainen (katso »Melu ja tärinä«):
Päästöarvo a_h pintoja hiottaessa	m/s^2	4,9
Päästöarvo a_h katkaistaessa	m/s^2	-
Epävarmuus K	m/s^2	1,5

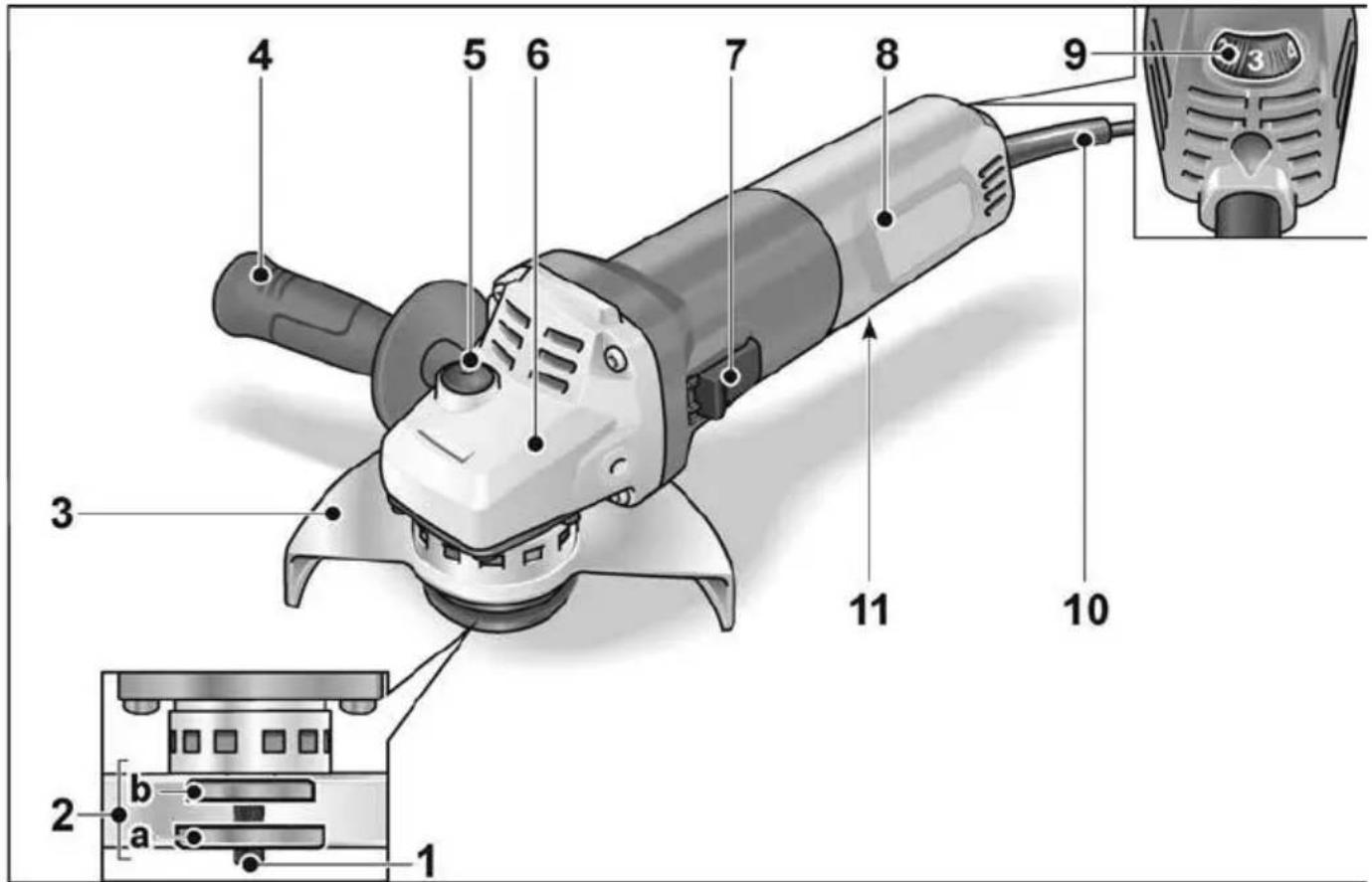

Kuva koneesta

Tämä ohjekirja on tarkoitettu erityyppisille sähkötyökaluille. Kuvauksessa saattaa olla hankkimastasi sähkötyökalusta poikkeavia kohtia.

a Kiinnitysmutteri (Fixtec-mutteri)

b Kiinnityslaippa

3 S u o j u s

Säädettävissä ilman työkaluja,

12 lukitusasentoa 360° asti.

a) 125 mm

4 Käsikahva jossa integroitu

laikanvaihtoavain

Käsikahva voidaan kiinnittää vasem-malle ja oikealle puolelle.

5 Karalukko

Karan lukitsemiseen vaihdettaessa

työkalu.

6 Karalukko

Ilman ulostulo ja pyörimissuunnan nuoli.

7 Käynnistyskytkin

Koneen käynnistämiseen ja pysäyttämiseen.

Lukitusasento pitempää työjaksoa varten.

8 Takakahva

9 Säätöpyörä kierrosnopeuden valitsemiseen (LB 17-11 125)

10 Verkkojohto 4,0 m ja pistotulppa

11 Tyyppikilpi (ei kuvassa)

Käyttöohjeet

VAROITUS!

Irrota verkkopistotulppa pistorasiasta aina ennen kulmahiomakoneeseen kohdistuvia töitä.

Ennen käyttöönottoa

Ota kulmahiomakone pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

Laikansuojuksen kiinnitys

VAROITUS!

Älä käytä konetta koskaan hiontaan tai katkaisuun ilman laikan suojusta. Kun käytät konetta katkaisuun, kiinnitä aina erityinen katkaisusuoja.

■ Irrota pistotulppa pistorasiasta.

■ Aseta suojus paikalleen (1.). Suojuksessa olevien nokkien tulee asettua laipassa oleviin kiinnityskohtiin.
Käännä suojusta myötäpäivään (2.). Kääntäminen on mahdollista vain yhteen suuntaan!
- Irrota päinvastaisessa järjestyksessä.

Käsikahvan kiinnitys

Sähkötyökalua ei saa käyttää, jos käsikahva ei ole asennettuna.

Työkalun kiinnitys/vaihto

Käsikahva

■ Irrota pistotulppa pistorasiasta.
- Irrota käsikahva koneesta kääntämällä kahvaa vastapäivään.

Käännä käsikahvan suojaosaa 180°, kunnes se napsahtaa kiinni. Pidätinavain on nyt vapaana.

Hiomalaikan kiinnitys

■ Paina karalukkoa ja pidä se pohjaan painettuna (1.).
- Avaa kiinnitysmutteri karasta laikan-vaihtoavaimella kääntämällä vastapäivään ja poista mutteri (2.).

■ Kiinnitä hiomalaikka oikeaan asentoon.
■ Kierrä kiinnitysmutteri karaan olake ylöspäin.
■ Paina karalukkoa ja pidä se pohjaan painettuna.
- Kiristä kiinnitysmutteri laikanvaihtoavaimella.
■ Koekäytä konetta ja tarkista, että työkalu on kiinnittynyt keskelle.

Koekäyttö

■ Pane pistotulppa pistorasiaan.
Käynnistä kulmahiomakone käynnistyskytkimestä (ilman lukitustoimintoa) ja anna koneen käydä noin 30 sekuntia. Tarkista, ettei ole epätasapainoa tai tärinää.
■ Kytke kulmahiomakone pois päältä.

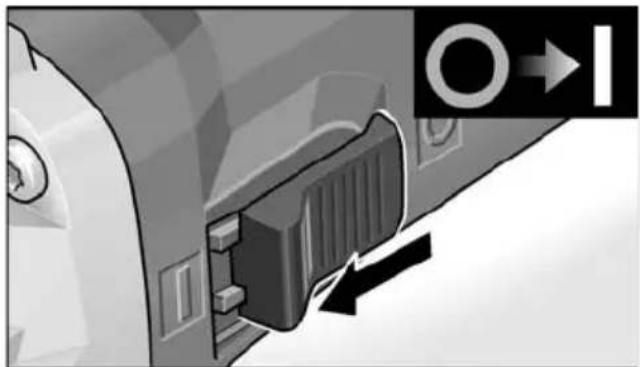

Käynnistys ja pysäytys Lyhytaikainen käyttö ilman lukitustoimintoa

■ Työnnä käynnistyskytkin eteen ja pidä siitä kiinni.
■ Pysäytä kone vapauttamalla käynnistyskytkin.

Pitempi työjakso lukitustoiminnolla

■ Työnnä käynnistyskytkin eteen (1.) ja lukitse se painamalla kytkimen etuosasta (2.).

■ Pysäytys: avaa lukitus painamalla käynnistyskytkimen takaosasta.

i OHJE

Päälle kytketty kone ei käynnisty uudelleen sähkökatkon jälkeen.

Safety-Brake-turvajarrujärjestelmä

OHJE

Tässä kulmahiomakoneessa on jarrutoiminto. Kun kone kytketään pois päältä, jarrutoiminto pysäyttää hiomalaikan muutamassa sekunnissa.

Jos koneen käytön aikana jännitteensaanti katkeaa tai verkkopistoke irrotetaan pistorasiasta, hiomalaikka pysähtyy hitaasti ilman jarrutusta.

Kierrosnopeuden valinta (LB 17-11 125)

■ Valitse työhön sopiva kierrosnopeus asetta-malla säätöpyörä tarvittavan nopeuden kohdalle.

VARO!

Loukkaantumisvaara työkalun vaurioitumisen johdosta. Käytä työkalua sen käyttötarkoituksen mukaisesti.

OHJE

Koneen ylikuormittuessa tai ylikuumetessa pitemmän työjakson aikana kierrosnopeus alenee automaattisesti, kunnes kone on jäähtynyt riittävästi.

Suojuksen säätö

Työtehtävän mukaan suojuksen asentoa voi muuttaa ilman työkaluja 360° asti, lukitusasentoja on 12.

VARO!

Loukkaantumisvaara! Käytä suojakäsineitä.

■ Irrota pistotulppa pistorasiasta.

■ Aseta suojus sopivaan asentoon kääntämällä sitä vastakkaiseen suuntaan kuin vaihteistopäähän merkitty pyörimissuunnan nuoli.

Työohjeita

OHJE

Hiomatyökalu pyörii vielä jonkin aikaa koneen pysäyttämisen jälkeen.

Hionta

VAROITUS!

Älä käytä koskaan katkaisulaikkoja hiontaan.

• Hyvä poistotulos saadaan 20–40° asetuskulmalla.
  – Paina kulmahiomakonetta tasaisesti pintaa vasten ja liikuta konetta edestakaisin. Tällöin työkappale ei kuumene liikaa, samalla vältytään värimuutoksilta ja uurteilta.

Katkaisu

VAROITUS!

Kun käytät konetta katkaisuun, kiinnitä aina erityinen katkaisusuoja.

Katso valmistajan tarvikeluettelo.

– Kulmahiomakoneen tulee aina toimia vastasuuntaan.

Muutoin laikka saattaa luiskahtaa hallitsemattomasti pois leikkuu-urasta.

– Älä paina, laikka ei saa vääntyä, varo värähtelyä.

- Sovita syöttönopeus työstettävään materiaalin sopivaksi:

mitä kovempi materiaali, sitä hitaampi syöttöliike.

Lisätietoja valmistajan tuotteista löytyy osoitteesta www.flex-tools.com.

Huelto ja hoito

VAROITUS!

Irrota verkkopistotulppa pistorasiasta aina ennen kulmahiomakoneeseen kohdistuvia töitä.

Puhdistus

VAROITUS!

Metalleja työstettäessä saattaa äärimmäisissä käyttöolosuhteissa koneen rungon sisälle kerääntyä sähköä johtavaa pölyä. Suojaeristys heikkenee!

Käytä konetta vain vikavirta-suojakytkimen kanssa (laukaisuvirta 30 mA).

■ Puhdista kone ja jäähdytysilma-aukot säännöllisin välein.

Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta.

■ Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Hiiliharjat

Kulmahiomakone on varustettu automaattisesti irtikytkeytyvillä hiilillä.

Kun hiilet ovat kuluneet minimipituuteen, kulmahiomakone kytkeytyy automaattisesti pois päältä.

OHJE

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat.

Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Takimmaisista ilman sisääntuloaukoista voidaan tarkkailla hiilten kipinöintiä käytön aikana. Jos hiilten kipinöinti on voimakasta, pysäytä heti kulmahiomakone.

Toimita kulmahiomakone valmistajan valtuuttamaan huoltoliikkeeseen.

Vaihteisto

OHJE

Älä avaa vaihteistopään ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, etenkin hiomalai- kat, valmistajan tuote-esitteestä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvotomaksi irrottamalla liitäntäjohto.

Vain EU-maat

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voim-aansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkö-työkalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

C ∈ -Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.

Περιεχόμενα
