LBE 17-11 125 - Polizor Unghiular Flex - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului LBE 17-11 125 Flex în format PDF.
| Tip produs | Polizor unghiular |
| Marcă | Flex |
| Model | LBE 17-11 125 |
| Diametrul maxim al sculei | 125 mm |
| Grosimea sculei | 1 - 6 mm |
| Alezajul recipientului | 22,23 mm |
| Filetul axului | M14 |
| Viteză în gol | 2 800 - 11 500 rot/min |
| Putere absorbită | 1 700 W |
| Putere debitată | 1 050 W |
| Clasă de protecție | II (izolare dublă) |
| Nivel de presiune acustică | 85 dB(A) |
| Nivel de putere sonoră | 96 dB(A) |
| Valoarea vibrațiilor (șlefuire) | 4,9 m/s² |
| Protecție împotriva suprasarcinilor | Da |
| Pornire progresivă | Da (creștere lină) |
| Sistem de frânare | Da (frână de sfârșit de cursă) |
| Anti-recul | Da |
| Viteză variabilă | 6 niveluri |
| Mâner auxiliar | Da, cu cheie cu gheare integrată |
| Capac de protecție | Reglabil fără unealtă, 12 poziții |
| Întrerupător | Cu balansier cu crestătură de menținere |
| Lungimea cablului | 4,0 m |
| Utilizare | Profesional (industrie și meșteșugărit) |
| Materiale | Metal și piatră (șlefuire și tăiere) |
| Întreținere | Curățarea orificiilor de ventilație, înlocuirea periilor de cărbune |
Întrebări frecvente - LBE 17-11 125 Flex
Întrebările utilizatorilor despre LBE 17-11 125 Flex
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Polizor Unghiular în format PDF gratuit! Găsiți manualul dvs. LBE 17-11 125 - Flex și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. LBE 17-11 125 mărcii Flex.
MANUAL DE UTILIZARE LBE 17-11 125 Flex
Simboluri pe aparat ..... 231
Pentru siguranța Dvs. 231
Zgomot și vibratie 235
Date tehnice 236
Dintr-o singură privire ..... 237
Instructiune de utilizare ..... 238
Întreținere și îngrijire ..... 241
Indicatii de salubrizare 241
Conformitatea C€....242
Excluderea răspunderii 242
Simboluri folosite
AVERTIZARE!
Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.
ATENTIE!
Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.
INDICATIE!
Înseamnă sfaturi utile de aplicare și informații importante.
Simboluri pe aparat
Înainte de punerea în funcțiune citiți Instructiunea de utilizaren!
Indicație de salubrizare pentru aparatul vechi (vezi pagina 241)
Previne reculul maşinii în cazul blocării sculei.
Dispozitivul de protectie la suprasarcină: opreşte maşina în cazul producerii unei suprasarcini.
Un tahometru generator previne reducerea turației sub sarcină.
Siguranță sporită în timpul lucrului și manevrare optimizată datorită fazei tranzitorii line de pornire a turației.
Preventia pornirii accidentale a maşinii după scăderea tensiunii. Viteza poate fi reglată cu 6 trepte variabile.
Sistemul de frânare reduce durata de descărcare a sculei.
Pentru siguranța Dvs.
AVERTIZARE!
Citiți înainte de folosirea polizorului unghiular și apoi acționați:
- prezenta instrucțiune de deservire,
- „Indicații de siguranță generale” pentru utilizarea sculelor electrice în caietul anexat (Înscris Nr.: 315.915,
- Regulile și prescripțiile de protectie contra accidentelor aplicabile locului de utilizare.
Acest polizor unghiular este construit conform nivelului de actualitate tehnică și a regulilor tehnice de securitate consacrate. Cu toate acestea, la utilizarea lui pot apărea pericole pentru integritatea corporală și pentru viața utilizatorului sau a unor terți, respectiv prejudicii ale mașinii sau ale altor bunuri materiale. Polizorul unghiular se va utiliza numai la
– pentru o folosire conform destinatiei,
- într-o stare tehnică de siguranță ireproșabilă.
Înlăturați imediat defectiunile care afectează siguranța.
Folosire conform destinatiei
Acest polizor unghiular este destinat
– pentru utilizarea în industrie și meșteșuguri,
– pentru șlefuirea și debitarea metalului și a pietrei prin șlefuire uscată; pentru debitare este necesară o capotă specială de protectie la debitare,
– pentru utilizarea sculelor de şlefuit şi accesoriiilor indicate în acest manual sau recomandate de producător este admisă.
Nu se admit de ex. discurile pentru freze cu lanț, pânzele de ferăstrău.
Instrucțiuni de siguranță pentru polizoare unghiulare
AVERTIZARE!
Citiți toate indicațiile de siguranță, instrucțiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.
Indicații de avertizare comune pentru șlefuire și tăiere
■ Această sculă electrică se va folosi ca polizor și mașină specială de retezat cu disc abraziv. Respectați toate avertismentele, instrucțiunile, reprezentările și datele primite împreună cu scula electrică. În cazul în care nu veți respecta următoarele instrucțiuni, se poate ajunge la electrocutare, incendii și/sau răniri grave.
■ Această sculă electrică nu este adecvată pentru șlefuire cu hârtie abrazivă, lucrul cu perii de sărmă și lustruire. Utilizările care nu sunt recomandate pentru această sculă electrică pot cauza situații periculoase și răniri.
- Nu folosiți accesorii care nu sunt prevăzute și recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriiul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură.
■ Turația admisă a accesoriiului trebuie să fie cel puțin egală cu turația maximă indicată pe scula electrică. Un accesoriu care se rotește mai repede decât este admis, se poate rupe, iar bucățile desprinse pot zbura în toate părțile.
■ Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greșit dimensionate nu pot fi protejate sau controlate în suficientă măsură.
■ Accesoriiile prevăzute cu inserție filetată trebuie trebuie să se potrivească exact pe filetul arborelui de polizat. La accesoriiile montate prin flanșe, diametrul găurii accesoriiului trebuie să se porivească cu diametrul de prindere al flanșei.
Accesoriiile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puternic și pot duce la pierderea controlului.
- Nu folosiți dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlați dacă dispozitivele de lucru ca discurile de șlefuit nu sunt sparte și fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte tocite, dacă periile de sărmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificați dacă nu s-a deteriorat sau folosiți un dispozitiv de lucru nedeteriorat. După ce ați controlat și montat dispozitivul de lucru, țineți persoanele aflate în preajmă în afara planului de rotație al dispozitivului de lucru și lăsați scula electrică să funcționeze un minut la turația nominală. De cele mai multe ori, dispozitivele de lucru deteriorate se rup în această perioadă de probă.
■ Purtați echipament personal de protecție. Înfunctie de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material. Ochii trebuie protejați de
corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
■ Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție.
Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
■ Prindeți scula electrică numai de mânerele izolate atunci când executați lucrări pe parcursul cărora dispozitivul de lucru poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutrare.
■ Tineți cablul de alimentare departe de accesorile care se rotesc. Dacă pierdeți controlul asupra mașinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau brațul dumneavoastră poate nimeri sub accesoril care se rotește.
■ Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
- Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
- Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.
■ Nu folosiți scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.
- Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare.
Recul și avertismente corespunzătoare Reculul este reacția bruscă apărută la agățarea sau blocarea unui accesoriu care se rotește, cum ar fi un disc de șlefuit, un disc abraziv, o perie de sărmă, etc. Agățarea sau blocarea duce la oprirea bruscă a accesoriuului care se rotește. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriuului. Dacă, de exemplu, un disc de șlefuit se agață sau se blochează în piesa de lucru, marginea discului de șlefuit care penetrează direct piesa de lucru se poate agăța în aceasta și duce astfel la smulgerea discului de șlefuit sau poate provoca recul. Discul de șlefuit se va deplasa către operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În această situație discurile de șlefuit se pot chiar rupe. Un recul este consecința utilizării greșite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare.
■ Tineți bine scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Folosiți întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentelor de reacție la turații înalte. Operatorul poate stăpâni forțele de recul și de reacție prin măsuri preventive adecvate.
- Nu apropiati niciodată mâna de accesoriiile aflate în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.
■ Evitați să staționați cu corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcție opusă mișcării discului de șlefuit din punctul de blocare.
■ Lucrați extrem de atent în zona colțurilor, muchiilor ascuțite, etc. Împiedicați ricoșarea accesoriiului de pe piesa de lucru și blocarea acestuia. Accesoriiul aflat în
mișcare de rotație are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează în urma izbirii. Aceasta duce la pierderea controlului sau la recul. Nu folosiți pânze de ferăstrău pentru lemn sau pânze dințate. Asemenea dispositive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electrice.
Avertismente speciale privind şlefuirea şi tăierea
■ Folosiți numai corpuri abrazive admise pentru scula dumneavoastră electrică și o apărătoare de protecție prevăzută pentru aceste corpuri abrazive. Corpurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperite și protejate suficient, fiind nesigure.
■ Discurile de şelfuire cu degajare trebuie astfel montate încât suprafața lor de şlefuire să nu depășească planul marginii apărătoarei de protectie. Un disc de şlefuire montat necorespunzător, care depășește planul apărătoarei de protectie, nu poate fi acoperit suficient.
■ Apărătoarea de protectie trebuie să fie bine montată pe scula electrică și, pentru un maxim de siguranță, să fie astfel reglată încât numai o o portiune infimă din corpul abraziv să rămână neacoperită în partea dinspre operator. Apărătoarea de protectie are rolul de a proteja operatorul de fragmentele desprinse din corpul abraziv, de contactul cu acesta cât și scânteile degajate, care i-ar putea aprinde îmbrăcămintea.
■ Corpurile abrazive trebuie folosite numai pentru posibilitățile de utilizare recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere.
Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forțe laterale asupra acestui corp abraziv poate duce la ruperea sa.
■ Folosiți întotdeauna flanșe de prindere nedeteriorate având dimensiuni și forme corespunzătoarte discului de șlefuit ales de dumneavoastră. Flanșele adecvate
sprijină discul de șlefuit diminuând astfel pericolul ruperii acestuia. Flanșele pentru discuri de tăiere pot fi diferite față de flanșele pentru alte discuri de șlefuit.
■ Nu întrebuințați discuri de șlefuit uzate provenind de la scule electrice mai mari. Discurile de șlefuit pentru sculele electrice mai mari nu sunt concepute pentru turațiile mai ridicate ale sculelor electrice mai mici și se pot rupe.

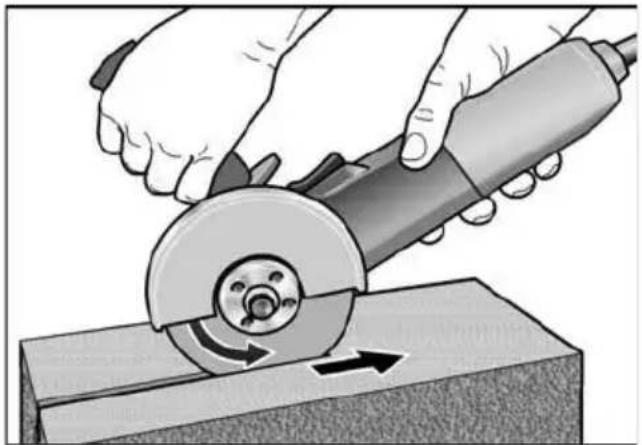

Alte avertismente speciale privind tăierea
■ Evitați blocarea discului de tăiere sau o apăsare prea puternică. Nu executați tăieri exagerat de adânci. O supra- încărcare a discului de tăiere mărește solicitarea acestuia și tendința sa de a devia, de a se răsuci în piesa de lucru sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii corpului abraziv.
■ Evitați zona din fața și din spatele discului de tăiere care se rotește. Dacă deplasați discul de tăiere în piesa de lucru în direcție opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se rotește pot fi proiectate direct spre dumneavoastră.
■ Dacă discul de tăiere se blochează sau dacă întrerupeți lucrul, deconectați scula electrică și nu o mișcați până când discul se oprește complet. Nu încercați niciodată să extrageți discul de tăiere din tăietură, altfel se poate produce un recul. Stabiliți și îndepărtați cauza blocării discului.
■ Nu reporniți niciodată scula electrică cât timp aceasta se mai află încă în piesa de lucru. Lăsați discul de tăiere să atingă turația nominală și numai după aceea continuați să tăiați cu precauție. În caz contrar discul se poate agăța, sări afară din piesa de lucru sau provoca recul.
■ Sprijiniți plăcile sau piesele de lucru mari pentru a diminua riscul reculului cauzat de blocarea discului de tăiere. Piesele mari se pot încovoia sub propria greutate. De aceea, piesa de lucru trebuie sprijinită pe ambele părți, atât în apropierea liniei de tăiere cât și pe margine.
■ Fiți extrem de atenți în cazul „tăierii de cavități“ în pereți deja existenți sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cauza recul dacă nimerește în conducte de gaz sau de apă, conductori electrici sau alte obiecte.
Alte indicatii de siguranță
■ Tensiunea de rețea și datele tensiunii de pe plăcuța de tip trebuie să fie în concordanță.
■ Apăsați blocarea spindelului numai când scula este oprită.
Zgomot și vibrație
i INDICATIE!
Extrageți valorile pentru nivelul de zgomot evaluat după curba de filtrare A, precum și valorile totale ale vibrației din tabelul „Date tehnice“. Valorile zgomotului și vibrației au fost determinate conform EN 60745.
ATENTIE!
Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibrației se modifică.
i INDICATIE!
Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 60745 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice. Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate.
Aceasta poate mări considerabil încărcarea cu vibrații în întreg timpul de lucru. Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcționează fără să fie utilizat efectiv. Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total.
Stabiliți măsuri de siguranță suplimentare pentru protecția deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.
ATENTIE!
La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.
Date tehnice
| LB 17-11 125 LBE | 17-11 125 | ||
| Tipul aparatului Polizorul unghiular | |||
| ∅ max. al sculei de şlefuit | mm | 125 125 | |
| Grosimea sculei de şlefuit | mm | 1–6 | |
| Gaură de prindere | mm | 22,23 | |
| Filetul spindelului M14 | |||
| Turație | rot/min | 11.500 2.800-1 | 1.500 |
| Preluare de putere | W | 1.700 1.700 | |
| Predare de putere | W | 1.050 1.050 | |
| Greutatea corespunzătoare „EPTA Procedure 01/2003“ (fără cablu) | kg | - | |
| Gradul de protecție | II/☐ | ||
| Nivelul de zgomot evaluat după curba de filtrare A corespunzător EN 60745 (a se vedea „Zgomot și vibrație”) | |||
| Nivelul presiunii acustice L_pA | dB(A) | 85 85 | |
| Nivelul puterii acustice L_WA | dB(A) | 96 96 | |
| Incertitudine K | db | 3,0 | |
| Valoarea totală a vibrației corespunzătoare EN 60745 (a se vedea „Zgomot și vibrație”) | |||
| Valoarea emisiilor a_h la şlefuirea suprafetelor | m/s ^2 | 4,9 | |
| Valoarea emisiilor a_h la debitare | m/s ^2 | - | |
| Incertitudine K | m/s ^2 | 1,5 | |
Dintr-o singură privire
În acest manual sunt descrise diverse scule electrice. Reprezentarea în detaliu poate diferi de scula electrică achiziționată.
a Piuliță de tensionare (piuliță Fixtec) b Flanșă de tensionare
Reglabilă fără scule, cu 12 trepte, la 360°. a) 125 mm
4 Mâner cu cheie-furcă integrată
Mânerul se poate monta pe stânga și dreapta.
5 Blocarea spindelului
Pentru fixarea spindelului la schimbarea sculei.
6 Cap de transmisie
Cu ieşire de aer și săgeată a direcției de rotare.
7 Comutator basculant
Pentru conectare și deconectare. Cu poziție fixată pentru regim de funcționare permanentă.
8 Mâner spate
9 Rotiță de reglare pentru preselectarea turației (LB 17-11 125)
10 Cablu de rețea 4,0 m cu ștecher de rețea
11 Plăcuță de fabricație (nereprezentată)
Instrucțiune de utilizare
AVERTIZARE!
Înaintea tuturor lucrărilor la polizorul unghiular, scoateți fișa de rețea.
Înaintea punerii în funcțiune
Dezambalați polizorul unghiular și controlați completitudinea livrării și deteriorările de la transport.
Nu lucrați niciodată fără capota de protecție la lucrările de degroșare și de debitare. Pentru debitare se va utiliza o capotă specială de protecție la debitare.
■ Scoateți stecherul de rețea.
■ Asezați capacul de protecție (1.).
Ciocurile de la capacul de protecție trebuie să fie în acest caz plasate în degajările flanșei.
■ Rotiți în sens orar capacul de protectie (2.).
Rotirea este posibilă numai într-o singură direcție!
■ Demontarea se realizează în ordine inversă.

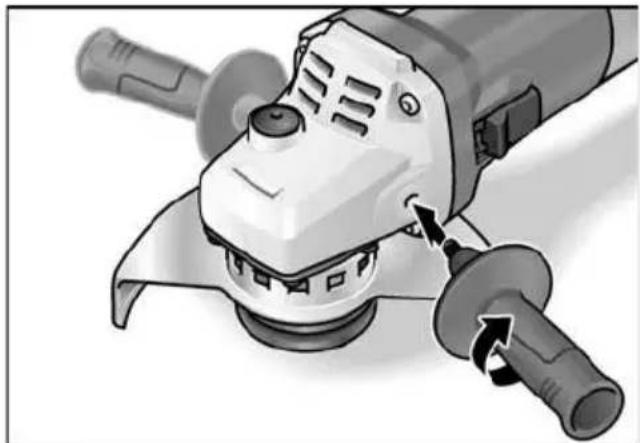

Montarea mânerului
Exploatarea sculei electrice fără mâner nu este permisă.
Fixarea/schimbarea sculei
Mâner
■ Scoateți stecherul de rețea.
■ Scoateți mânerul deşurubându-l în sens antiorar de la aparat.
Înşurubați la 180° capacul mânerului, până când se fixează în poziție. Cheia cu orificiu frontal este eliberată.
Montarea discului de rectificat
■ Apăsați piedica axului și țineți-o apăsată (1.).
■ Cu ajutorul cheii cu orificiul frontal, desfaceți piulița de tensionare în sens antiorar de pe arbore și detașați-o (2.)..
■ Aşezati discul de rectificat în poziție corectă.
■ Înşurubați piulița de tensionare cu gulerul în sus pe arbore.
■ Apăsați piedica axului și țineți-o apăsată.
■ Strângeti ferm piulița de tensionare cu cheia cu orificiu frontal.
■ Executați proba de funcționare pentru a verifica tensionarea centrală a sculei.
Proba de functionare
■ Introduceți fișa de rețea în priză.
- Conectați polizorul unghiular cu ajutorul comutatorului basculant (fără fixare în poziție) și lăsați polizorul unghiular să funcționeze timp de aproximativ 30 de secunde. Controlați descentrările și vibrațiile.
■ Deconectați polizorul unghiular.

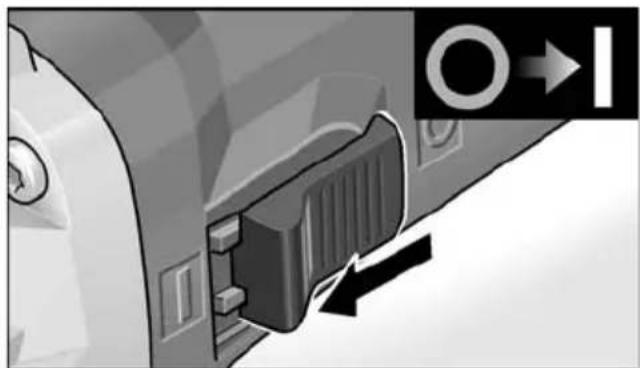

Pornirea și oprirea Scurtă funcționare fără fixare
■ Împingeți comutatorul basculant înainte și tineți-l strâns.
■ Pentru deconectare eliberați comutatorul basculant.

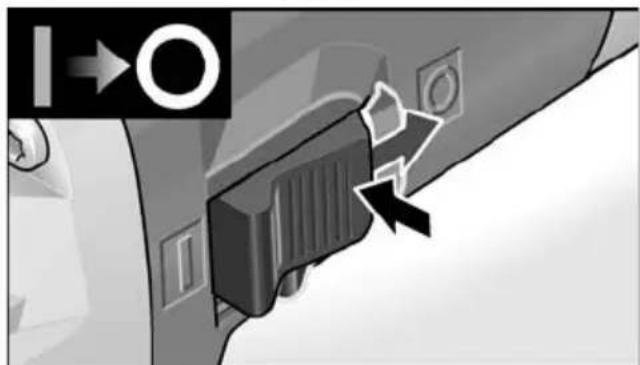

Functionare de durată cu fixare
■ Împingeți comutatorul basculant înainte (1.) și lăsați-l să se fixeze în poziție prin apăsare pe capătul din față (2.).
■ Pentru deconectare, deblocați comutatorul basculant prin apăsare pe capătul din spate.
i INDICATIE!
După o întrerupere de curent aparatul conectat nu pornește din nou.
Sistem de frânare de siguranță
INDICATIE!
Polizorul unghiular dispune de o frână de rulare. La oprire, scula de șlefuire se oprește în decurs de câteva secunde.
Dacă în timpul funcționării se produce o întrerupere a alimentării electrice sau dacă ștecherul este scos din priză, scula de șlefuit este eliberată.

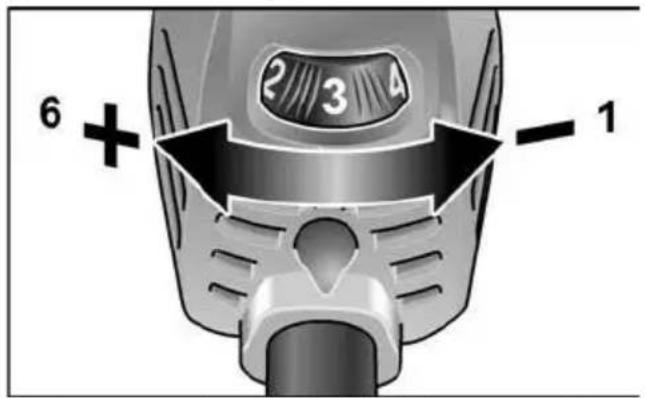

Preselectarea turației (LB 17-11 125)
■ Pentru reglarea turației de lucru, poziționați roata de reglare la valoarea dorită.
ATENTIE!
Pericol de rănire prin distrugerea sculei. Folositi scule corespunzătoare sarcinii de lucru.
INDICATIE!
La suprasolicitarea sau supraîncălzirea în funcționarea de lungă durată, aparatul reduce automat turația, până când aparatul s-a răcit suficient.

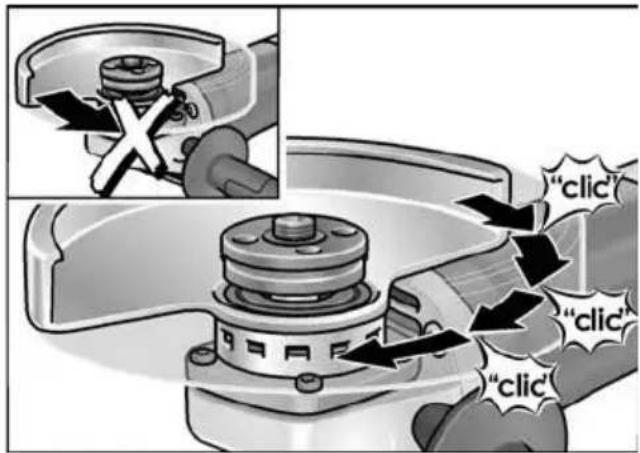

Repozitionarea capacului de protectie
Pentru adaptarea la sarcina de lucru, capacul de protectie se poate regla fără scule în 12 trepte la 360°.
ATENTIE!
Pericol de rănire!
Purtați mănuși de protectie!
■ Scoateți stecherul de rețea.
■ Rotiți capacul de protecție în sensul opus sensului de rotație de pe capul transmisiei până la poziția necesară.
Indicații de lucru
INDICATIE!
După oprire scula de șlefuit mai funcționează pentru scurt timp.
Degroșarea
AVERTIZARE!
Nu utilizati niciodată discurile de debitare la degroșare.
- Unghiul de expunere 20–40° pentru degajare optimă.
– Mișcați în ambele sensuri cu presiune moderată polizorul unghiular. Ca urmare, piesa nu se încălzește prea tare și nu apar decolorări; în plus, nu există caneluri.
Debitarea și şlefuirea
AVERTIZARE!
Pentru debitare se va utiliza o capotă specială de protectie la debitare.
Consultați catalogul de accesorii al producătorului.
– Polizorul unghiular trebuie să lucreze în permanență în rotație în sens opus.
În caz contrar, apare pericolul de
desprindere necontrolată din canelură.
– Nu apăsați, nu înclinați, nu produceți oscilații.
- Adaptați avansul la materialul de pre-lucrat: cu cât mai tare, cu atât mai lent. Informații suplimentare privind produsele producătorului la www.flex-tools.com.
Întreținere și îngrijire
AVERTIZARE!
Înaintea tuturor lucrărilor la polizorul unghiular, scoateți fișa de rețea.
Curățare
AVERTIZARE!
La prelucrarea de metale la utilizarea extremă se poate depune praf conducător de electricitate în interiorul carcasei. Afectarea izolației de protecție! Utilizați mașina cu întrerupător de protecție contra curentului vagabond (Curent de declanșare 30 mA).
- Curățați aparatul și fantele de aerisire în mod regulat. Frecvența depinde de materialul prelucrat și de durata utilizării.
■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.
Perii de cărbune
Polizorul unghiular este dotat cu cărbuni de deconectare. După atingerea limitei de uzură a cărbunilor de deconectare, polizorul unghiular se deconectează automat.
INDICATIE!
Folosiți numai piesele originale ale producătorului pentru schimb. La folosirea de fabricate străine se sting obligațiile de garanție ale producătorului.
Prin orificiile de intrare a aerului din spate poate fi observant focul cărbunelui în timpul utilizării. În caz de ardere intensă a cărbunilor deconectați imediat polizorul unghiular.
Predați polizorul unghiular unui atelier de service autorizat de producător.
Transmisia
INDICATIE!
Nu desfaceți şuruburile de la capul de transmisie în timpul perioadei de garanție. În caz de nerespectare se sting obligațiile de garanție ale producătorului.
Reparații
Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.
Piese de schimb și accesorii
Găsiți alte accesorii, în special scule de rectificat în cataloagele producătorului.
Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com
Indicații de salubrizare
AVERTIZARE!
Faceți neutilizabile aparatele care nu se mai întrebuințează prin îndepărtarea cablului de rețea.
Numai pentru țările EU
Nu aruncați uneltele electrice la gunoiul menajer!
Conform Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.
INDICATIE!
Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!
Conformitatea C €
Noi declarațm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative:
EN 60745 conform prevederilor
Responsabili pentru documente tehnice:
Excluderea răspunderii
Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului.
Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.
Съдържание
- Simboluri folosite
- AVERTIZARE!
- ATENTIE!
- INDICATIE!
- Simboluri pe aparat
- Pentru siguranța Dvs.
- Folosire conform destinatiei
- Instrucțiuni de siguranță pentru polizoare unghiulare
- Indicații de avertizare comune pentru șlefuire și tăiere
- Avertismente speciale privind şlefuirea şi tăierea
- Alte avertismente speciale privind tăierea
- Alte indicatii de siguranță
- Zgomot și vibrație
- i INDICATIE!
- Dintr-o singură privire
- Instrucțiune de utilizare
- Înaintea punerii în funcțiune
- Montarea mânerului
- Fixarea/schimbarea sculei
- Mâner
- Montarea discului de rectificat
- Proba de functionare
- Pornirea și oprirea Scurtă funcționare fără fixare
- Functionare de durată cu fixare
- Sistem de frânare de siguranță
- Preselectarea turației (LB 17-11 125)
- Repozitionarea capacului de protectie
- Indicații de lucru
- Degroșarea
- Debitarea și şlefuirea
- Întreținere și îngrijire
- Curățare
- Perii de cărbune
- Transmisia
- Reparații
- Piese de schimb și accesorii
- Indicații de salubrizare
- Conformitatea C €
- Excluderea răspunderii
- Съдържание
Marcă : Flex
Model : LBE 17-11 125
Categorie : Polizor Unghiular
