LBE 17-11 125 - Nurgas Hiomismasin Flex - Tasuta kasutusjuhend

Toote tüüp	Nurklihvija
Bränd	Flex
Mudel	LBE 17-11 125
Tööriista maksimaalne läbimõõt	125 mm
Tööriista paksus	1 - 6 mm
Võlli ava	22,23 mm
Võlli keerme	M14
Tühikäigu pöörded	2 800 - 11 500 tr/min
Tarbitav võimsus	1 700 W
Väljundvõimsus	1 050 W
Kaitseklass	II (topeltisolatsioon)
Helirõhu tase	85 dB(A)
Helivõimsuse tase	96 dB(A)
Vibratsioonitase (lihvimine)	4,9 m/s²
Ülekoormuskaitse	Jah
Pehme käivitus	Jah (pehme tõus)
Pidurisüsteem	Jah (lõppkäigu pidur)
Tagasilöögikaitse	Jah
Muudetav kiirus	6 taset
Lisakäepide	Jah, sisseehitatud tihvtvõtmega
Kaitsekate	Tööriistata reguleeritav, 12 asendit
Lüliti	Kiiklüliti fikseerimisastmega
Juhtme pikkus	4,0 m
Kasutusala	Professionaalne (tööstus ja käsitöö)
Materjalid	Metall ja kivi (lihvimine ja lõikamine)
Hooldus	Ventilatsiooniavade puhastamine, süsinikharjade vahetamine

Korduma kippuvad küsimused - LBE 17-11 125 Flex

Kuidas paigaldada Flex LBE 17-11 125 nurklihvijale kaitsekate?

Ühendage pistik lahti. Asetage kaitsekate äärikule, joondades eendid süvenditega. Pöörake katet päripäeva, kuni see kinnitub. Eemaldamiseks toimige vastupidises järjekorras.

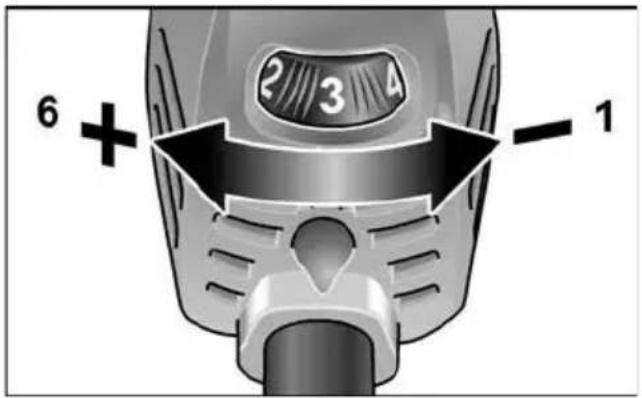

Kuidas reguleerida kiirust mudelil LBE 17-11 125?

Kasutada tagumisel käepidemel asuvat kiiruse eelseadistusratast. Pöörake ratast soovitud numbrile (saadaval 6 taset), et kohandada kiirus vastavalt tööle.

Kuidas vahetada lihvketast?

Ühendage pistik lahti. Vajutage võlli lukustusnupp alla ja hoidke seda all. Kasutage tihvtvõtit kinnitusmutri lahtikeeramiseks (pöörake vastupäeva). Vahetage ketas, keerake mutter tagasi ja pingutage tugevalt.

Mida teha ülekoormuse või ülekuumenemise korral?

Seade vähendab automaatselt kiirust, kuni see on piisavalt jahtunud. Kui see juhtub, lülitage masin välja, laske sellel jahtuda ja vältige ülekoormamist, kohandades rakendatavat survet.

Kuidas töötab ohutuspidurisüsteem?

Nurklihvija on varustatud lõppkäigu piduriga, mis peatab lihvimistööriista mõne sekundi jooksul pärast väljalülitamist. Voolukatkestuse korral pidur ei aktiveeru ja tööriist peatub vabalt.

Miks nurklihvija pärast voolukatkestust ei taaskäivitu?

Seade on varustatud taaskäivitustõkestiga. Pärast voolukatkestust, isegi kui lüliti jääb sisselülitatud asendisse, masin ohutuse huvides ei taaskäivitu. Peate lüliti välja ja uuesti sisse lülitama.

Milliseid lihvimistööriistu võin kasutada?

Kasutage ainult tootja soovitatud tööriistu: jämeduslihvimiskettad, lõikekettad (spetsiaalse kaitsekatega) ja lisaseadmed, mis sobivad läbimõõdule 125 mm ja avale 22,23 mm. Saagiterade või kettide kasutamine on keelatud.

Kuidas puhastada Flex LBE 17-11 125 nurklihvijat?

Ühendage pistik lahti. Puhastage regulaarselt ventilatsiooniavasid kuiva suruõhuga. Metallide puhul kasutage rikkevoolukaitselülitit. Juhtiva tolmu kogunemise korral puhastage korpuse sisemust.

Kust leida varuosi ja tarvikuid?

Varuosad ja tarvikud on saadaval tootja kataloogis. Plahvatusjooniseid ja osade loendeid saate vaadata Flexi veebisaidil: www.flex-tools.com. Kasutage ainult originaalosi.

Kuidas kasutuselt kõrvaldada nurklihvija selle eluea lõpus?

Ärge visake seadet olmejäätmete hulka. Vastavalt Euroopa direktiivile 2012/19/EL viige see elektri- ja elektroonikaseadmete ringlussevõtu kogumispunkti. Eemaldage toitejuhtme, et muuta see kasutuskõlbmatuks.

KASUTUSJUHEND LBE 17-11 125 Flex

Melu ja tärinä .... 126

Tekniset tiedot ..... 127

Kuva koneesta 128

Käyttöohjeet 129

Huolto ja hoito 132

Kasutatud sümbolid ..... 268

Sümbolid seadmel 268

Teie ohutuse heaks ..... 268

Müra- ja vibratsioon ..... 272

Tehnilised andmed 273

Ülevaade 274

Kasutusjuhend 275

Hooldus ja korrashoid 278

Jäätmekäitlus 278

C€-Vastavus 278

Vastutuse välistamine ..... 279

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kandke silmakaitset!

Kaitseklass II (täielikult isoleeritud)

Vana seadme jäätmekäitlus (vaata lehekülge 278)

Tööriista blokeerumise korral takistab masina tagasilööki.

Ülekoormuskaitse: lülitab masina ülekoormuse korral välja.

Tahhogeneraator takistab pöörlemiskiiruse langemist alla koormuse.

Tänu pöörlemiskiiruse sujuvale suurenemisele on saavutatud parem tööohutus ja käsitsemine.

Takistab masina soovimatut käivitumist pärast pinge langemist.

Kiirust saab seada kuuele astmele.

Pidurisüsteem lühendab tööriista tööperioodi.

Mikroprotsessori elektroonika

Teie ohutuse heaks

HOIATUS!

Enne nurklihvija kasutamist lugeda läbi järgmised dokumendid ning pidada neist kinni:

• käesolev kasutusjuhend,
  – lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Käesolev nurklihvija on valmistatud tänapäeva tehnika taseme ja ohutustehnika eeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Nurklihvijat kasutada ainult

– selleks ette nähtud otstarbel,
- tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Käesolev nurklihvija on ette nähtud kasutamiseks

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
– metalli ja kivi lõikamiseks ning lihvimiseks kuivlihvimisel; lõikamisel kasutada spetsiaalset lõikekatet,
- kasutamiseks lihvimisseadmete ja tarvikutega, mis on käesolevas kasutusjuhendis ära märgitud või tootjafirma poolt soovitatud.

Kettfreesketaste ja saeketaste kasutamine ei ole lubatud.

Ohutusjuhised nurklihvmasinate kasutamisel

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

Ühised ohutusnõuded lihvimisel ja lõikamisel

Käesolevat elektritööriista on võimalik kasutada lihvimismasinana ja abrasiivlõikurina. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/või tekkida tõsised vigastused.
Käesolev elektritööriist ei sobi liivapaberiga lihvimiseks, terasharjadega töötamiseks ja poleerimismasinana kasutamiseks.
Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.
- Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud. Ainuuksi see, kui te saate tarviku elektri-tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.

Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritö- öriista maksimaalsed pöörded.
Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.
Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele.
Valede möötmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.
■ Keermestatud sabaga tarvikud peavad spindli keermega täpselt sobima. Flantsi abil monteeritavate tarvikute puhul peab tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule.
Tarvikud, mis ei sobi täpselt teie elektritööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.
- Ärge kasutage kahjustunud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettaid ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.
■ Kandke isikukaitsevahendeid.
Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekin- daid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosa- keste eest.
Silmi tuleks erinevate tööde puhul kaitsta öhku paiskuvate osakeste eest.
Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.

■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kau-gusesse. Igaüks, kes siseneb tööpiir-konda, peab kandma isikukaitsevahendeid.

Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.

- Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest.

Kokkupuude pingestatud juhtmetega vöib pingestada ka seadme metallosad ja pöhjustada elektrilöögi.

■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal.

Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut.

- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud.

Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.

- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima.

Teie rõivad võivad kogemata puutuda vastu põörlevat tarvikut ning tarvik võib teid vigastada.

■ Puhastage regulaarselt oma elektritööriista ventilatsiooniavasid.

Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu vöib pöhjustada elektrilisi ohtusid.

- Årge kasutage elektritööriista süttivate materjalide lähedal.

Sädemed võivad need materjalid põlema süüdata.

- Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.

Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi.

Tagasilöök ja vastavad ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök.

Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi.

Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel.

Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsiooni-momentide üle võimalikult suur.

Sobivate ettevaatusabinõude rakenda-misega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimomente kontrolli all.

- Ärge kunagi pange kätt pöörleva tarviku lähedale.

Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.

■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub.

Tagasilöögijõu mõjul hakkab elektritö- öriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.

■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas.

Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni.

Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.

• Ärge kasutage ketiga või hammastega saelehte.
  Nende tarvikute kasutamisel tekib sage-damini tagasilöök või kontrolli kaotamine seadme üle.

Konkreetsed ohutusabinõud lihvimisel ja abrasiivlõikamisel

■ Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid ning nendele lihvimisvahenditele ette nähtud kaitsekatteid.
Lihvimisvahendid, mis ei ole elektri-tööriistaga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.
Nõgusa keskosaga lihvkettad tuleb paigaldada nii, et nende pind ei ulatu kaitsekate serva tasandist kõrgemale. Valesti paigaldatud lihvketas, mis ulatub kaitsekate servast kõrgemale, ei ole kaitsekatega piisaval määral kaetud.
■ Kaitsekate peab olema elektrilise tööriista külge tugevasti kinnitatud ja maksimaalse turvalisuse tagamiseks olema välja reguleeritud nii, et see katab suuremat osa lõikekettast. Kaitsekate aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädemete eest, mis võivad süüdata kasutaja rõivad.
■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud. Näiteks: ärge kunagi lihvige lõikeketta servaga.
Lõikeketaste puhul kasutada materjali eemaldamiseks ketta serva.
Surve avaldamine küljele võib lihvimis- vahendi ära lõhkuda.
■ Kasutage teie poolt valitud lihvketta jaoks alati õige suuruse ja kujuga tervet kinnitusäärikut.
Sobivad äärikud toestavad lõikeketast ja vähendavad lõikeketta purunemise ohtu. Lõikeketta äärikud võivad erineda muude lihvetaste äärikutest.
- Ärge kasutage suuremate elektritööriistade ärakulunud lõikekettaid. Suuremate elektritööriistade lõikekettad ei ole ette nähtud väiksemate elektri-tööriistadega suurematel pööretel tööta-miseks ja võivad puruneda.

Täiendavad konkreetsed ohutus-abinõud abrasiivlihvimisel

■ Vältige lõikeketta kinnikiilumist või liiga tugevalt surumist lõikekettale.
Ärge tehke liiga sügavaid lõikeid.
Liiga tugevalt lõikekettale surumine kiirendab selle kulumist, see võib kerge-mini kinni kiiluda või blokeeruda, tekita-des tagasilöögi või lihvimisvahendi purunemise.
■ Vältige pöörlevast lõikekettast ette- ja tahapoole jäävat piirkonda.
Kui lükkate lõikeketast materjali sees endast eemale, võib tagasilöögi tekkimisel elektritööriist koos pöörleva kettaga teie poole paiskuda.
Kui lõikeketas jääb kinni või te katkestate töötamise, lülitage seade välja ja hoidke seda rahulikult seni, kuni see on täielikult seisma jäänud.
Ärge kunagi püüdke lõikeketast, mis veel pöörleb, lõikest välja tõmmata, see võib põhjustada tagasilöögi. Selgitage kinnijäämise põhjus välja ja kõrvaldage see.
- Ärge lülitage elektritööriista uuesti sisse seni, kuni see on materjali sees. Laske lõikekettal kõigepealt saavutada maksimaalsed pöörded, enne kui hakkate ettevaatlikult edasi lõikama. Vastasel korral võib ketas kinni jääda, materjali seest välja paiskuda ja tekitada tagasilöögi.
■ Toestage plaadid või suuremõõdulised materjalid, et vähendada tagasilöögi tekkimise ohtu lõikeketta kinnikiilumisel. Suuremõõdulised materjalid võivad iseenda raskuse all painduda.
Materjal tuleb toestada mölemal pool ketast, ning seda nii lõike lähedalt kui servast.
■ Eriti ettevaatlik olge „taskukujuliste lõigete” tegemisel valmis seintesse või kohtadesse, kus ei ole midagi näha. Lõikamisel võib lõikeketas sisse lõigata gaasi- või veetorusse, elektrijuhtmesse või kuhugi mujale ja põhjustada tagasi-löögi.

Ohutusalane lisateave

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.
■ Spindli lukustust vajutada ainult seiskunud masinal.

Müra- ja vibratsioon

i MÄRKUS

A-sageduskorrektsooniga mürataseme väärtused ja vibratsiooni koguväärtused on antud tabelis „Tehnilised andmed“. Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

ETTEVAATUST!

Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

i MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

		LB 17-11 125 LBE	17-11 125
Seadmetüüp Nurgalihvija
Max lihvketta ∅	mm	125 125
Lihvketta paksus	mm	1–6
Kinnitusava	mm	22,23
Spindli keere M14
Pöörded	p/min	11.500 2.800-1	1.500
Võimsustarve	W	1.700 1.700
Väljundvõimsus	W	1.050 1.050
Kaal vastavalt „EPTA-procedure 01/2003” meetodile (ilma toitejuhtmeta)	kg	-
Kaitseklass		II/☐
A-sageduskorrektsooniga müratase vastab EN 60745 nõuetele (vt „Müra- ja vibratsioon“):
Helirõhu tase L_pA	dB(A)	85 85
Helivõimsus L_WA	dB(A)	96 96
Määramatus K	db	3,0
Vibratsiooni koguväärtus vastab EN 60745 nõuetele (vt „Müra- ja vibratsioon“):
Emissiooniväärtus a_n pinna lihvimisel	m/s ^2	4,9
Emissiooniväärtus a_n lõikamisel	m/s ^2	-
Määramatus K	m/s ^2	1,5

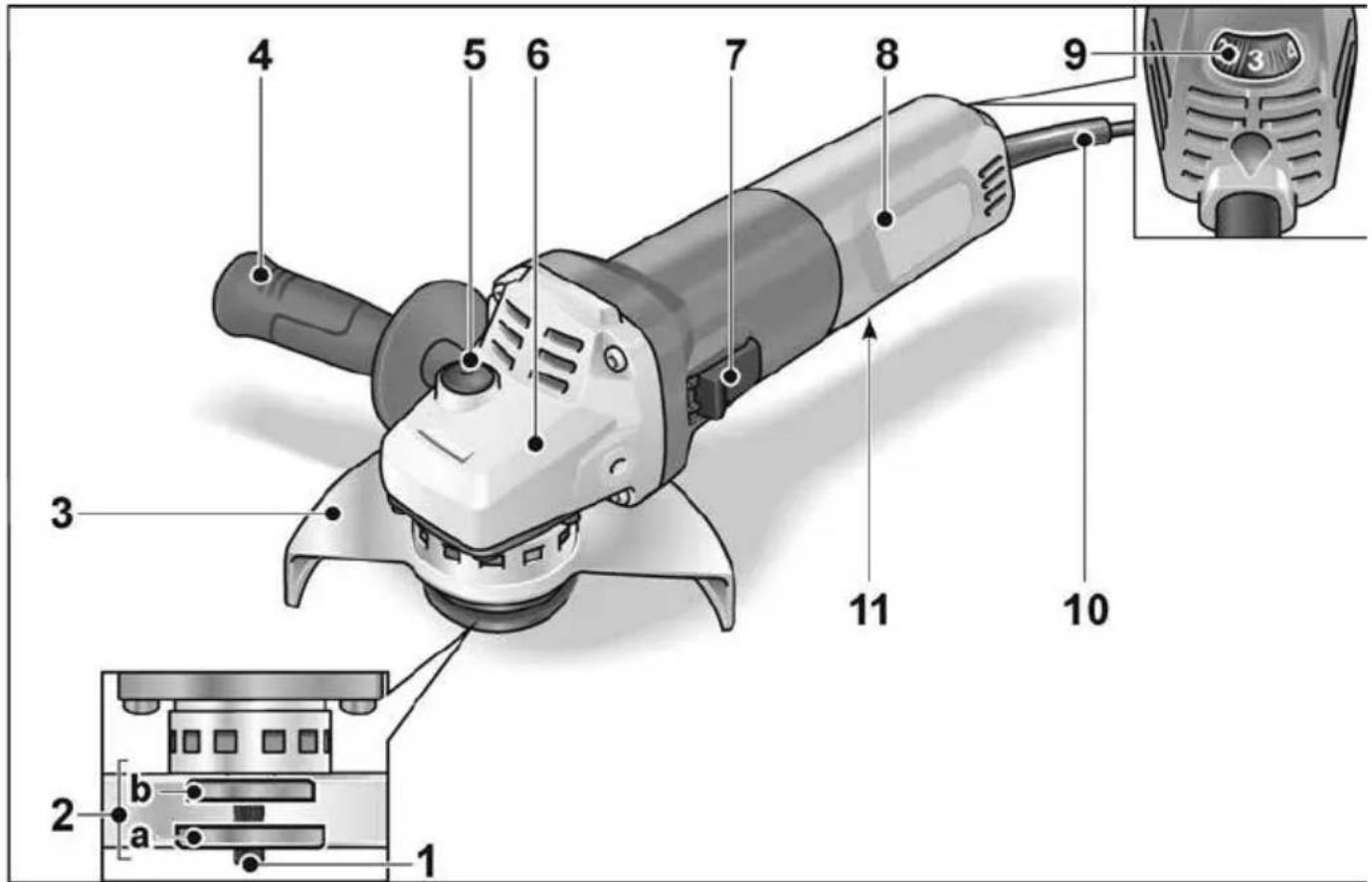

Ülevaade

Käesolevas juhendis kirjeldatakse erinevaid elektritööriistu. Kujutatud detailid võivad erineda ostetud seadme detailidest.

reguleeritav ilma tööriista abita

12 asendit 360°.

a) 125 mm

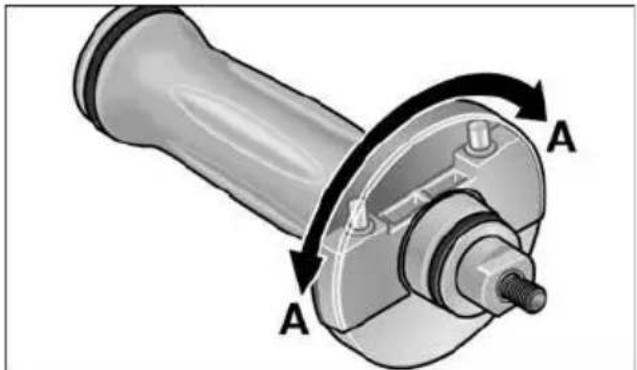

4 Integreeritud otsvõtmega käepide

Käepidet saab monteerida vasakule, üles ja keskele.

5 Spindli lukustus

Spindli lukustamiseks tööriista

vahetamisel.

6 Ajamimehhanismi pea

Öhuavaga ja pöörlemissuuna noolega.

7 Lüliti

Sisse- ja väljalülitamiseks.

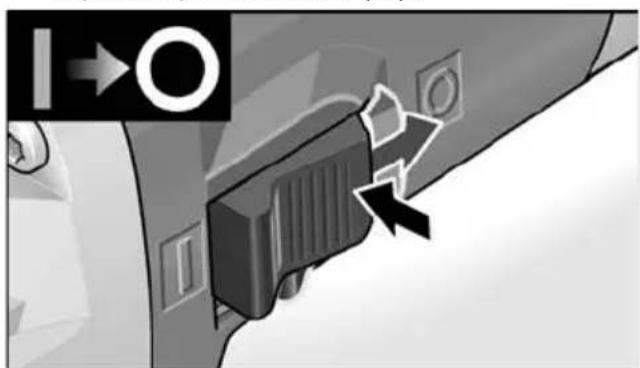

Pideva töörežiimi positsiooniga.

8 Tagumine käepide

9 Pöörete reguleerimisratas

(LB 17-11 125)

10 Võrgupistikuga toitejuhe (4,0 m)

11 Andmesilt (ei ole pildil kujutatud)

Kasutusjuhend

HOIATUS!

Enne igasuguseid töid nurklihvija juures tömmata vörgupistik pistikupesast välja.

Enne kasutuselevõttu

Võtta nurklihvija pakendist välja ja kontrolida, et komplekt on täielik ning transportimisel ei ole tekkinud mingeid kahjustusi.

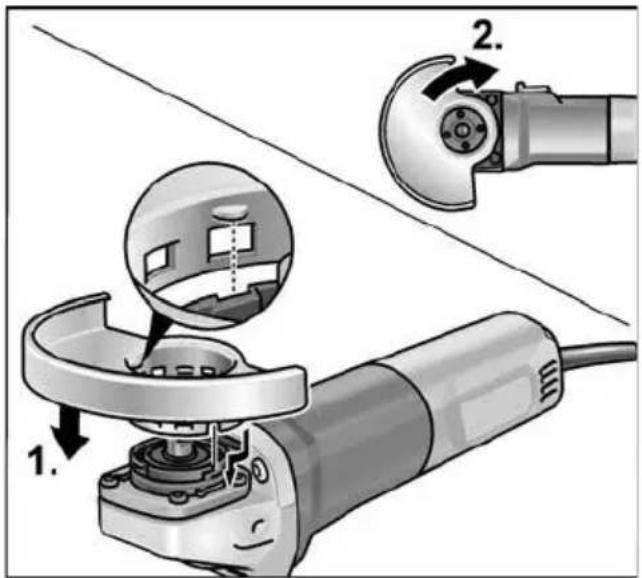

Kaitsekatte paigaldamine

HOIATUS!

Abrasiiv- ja lõikeketastega töötamisel peab kaitsekate olema alati peal.

Lõikamisel kasutada spetsiaalset lõikekatet.

■ Tõmmata võrgupistik välja.

■ Panna kaitsekate peale (1.). Kaitsekatte kinnitusnagad peavad minema ääriku avadesse.
■ Keerata kaitsekatet päripäeva (2.). Keerata saab ainult ühes suunas!
■ Lahtimonteerimine toimub vastupidises järjekorras.

Paigaldada käepide

Elektritööriista kasutamine ilma käepidemeta ei ole lubatud.

Tarviku kinnitamine/vahetamine Käepide

■ Tõmmata võrgupistik välja.
■ Keerata käepide vastupäeva seadme küljest maha.

- Keerata katet käepideme juures 180°, kuni see fikseerub. Peatusvõti tuleb nähtavale.

Lihvketta paigaldamine

■ Vajutada spindli lukustusele ja hoida seda allavajutatult (1.).
■ Keerata kinnitusmutter peatusvõtmega spindli küljest laht ja võtta maha (2.).

■ Lihvketas asetada õigesti sisse.
■ Keerata kinnitusmutter tugiääris ülevalpool, spindlile.
■ Vajutada spindli lukustusele ja hoida seda allavajutatud asendis.
■ Keerata kinnitusmutter peatusvõtmega kinni.
■ Tööriista tsentrilise kinnituse kontrollimiseks teha proovikäivitus.

Proovikäivitus

■ Panna pistik pistikupessa.
■ Lülitada nurklihvija lülitiga sisse (ilma lukustamata) ja lasta nurklihvijal u 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes.
■ Lülitada nurklihvija välja.

Sisse- ja väljalülitamine Lukustuseta lühirežiim

■ Lükata lüliti ette ja hoida kinni.
■ Väljalülitamiseks lasta lüliti lahti.

Lukustusega püsirežiim

■ Lükata lüliti ette (1.) ning lukustada vajutusega esiotsale (2.).

■ Väljalülitamiseks vajutada lüliti tagaotsale.

i MÄRKUS

Pärast voolukatkestust ei käivitu sisselülitatud seade uuesti.

Turvapidurdussüsteem (Safety-Brake-System)

i MÄRKUS

Nurklihvijal on kiirpeatuspidur. Väljalülitamisel peatatakse lihvimistööriist möne sekundiga. Kui töö ajal tekib voolukatkestus või tömmatakse välja võrgupistik, ei kasutata lihvimistööriista seiskamiseks pidur.

Pöörete eelvalik (LB 17-11 125)

- Pöörete seadmiseks valida reguleerimis-rattaga soovitud arvväärtus.

ETTEVAATUST!

Tööriista purunemisel tekib vigastusoht. Kasutada töö iseloomule sobivat tööriista.

i MÄRKUS

Ülekoormuse või ülekuumenemise korral püsirežiimil töötades alandab seade auto-maatselt pöördeid, kuni seade jahtub piisavalt maha.

Reguleerida kaitsekatet

Sõltuvalt tööiseloomust saab kaitsekatet reguleerida ilma tööriistata 12 positsiooni 360° ulatuses.

ETTEVAATUST!

Vigastusoht! Kanda kaitsekindaid.

■ Tõmmata võrgupistik välja.

■ Keerata kaitsekate ülekande ülaosale märgitud pöörlemissuuna noolele vastupidises suunas vajalikku positsiooni.

Käitus

i MÄRKUS

Pärast väljalülitamist pöörleb lihvketas veel natukene aega.

Abrasiivlihvimine

HOIATUS!

Lõikekettaid ei tohi kunagi kasutada abrasiivketastena.

– Köige efektiivsema töötulemuse annab 20°–40° töönurk.

– Liigutada nurklihvijat mõõduka survega edasi-tagasi. Nii ei lähe toorik kuumaks, ei muuda värvi ega teki vagusid.

Lõikamine

HOIATUS!

Lõikamisel kasutada spetsiaalset lõikekatet. Vaata tootja.

– Nurklihvija peab pöörlema alati vastassuunas.

Vastasel juhul võib tekkida kontrollimatu soonest väljajooks.

– Mitte vajutada, vöngelda ega ajada servi maha.
– Etteannet kohandada töödeldava materjaliga:
– mida tugevam materjal, seda aeglasemalt.

Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguseid töid nurklihvija juures tömmata vörgupistik pistikupesast välja.

Puhastamine

HOIATUS!

Metallide töötlemisel või ekstreemsetel tingimustel võib korpuse sisepinnale koguneda elektrit juhtiv tolm.

See vähendab kaitseisolatsiooni toimet! Kasutada masinat rikkevoolu kaitselülitiga (rakendusvool 30 mA).

■ Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.
■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Nurklihvija on varustatud väljalülituvate süsiharjadega.

Väljalülituvate süsiharjade kulumispiiri saavutamisel lülitatakse nurklihvija automaatselt välja.

MÄRKUS

Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui sädemeid tekib väga palju, lülitada nurklihvija kohe välja.

Viia seade tootja poolt autoriseeritud klienditeenindusse.

Reduktor

MÄRKUS

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Muud lisatarvikud, eriti aga lihvkettad, on tootja kataloogides.

Joonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

C ∈-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys
