INSTRUKCJA OBSŁUGI TRIO ENJOY FUN CHICCO

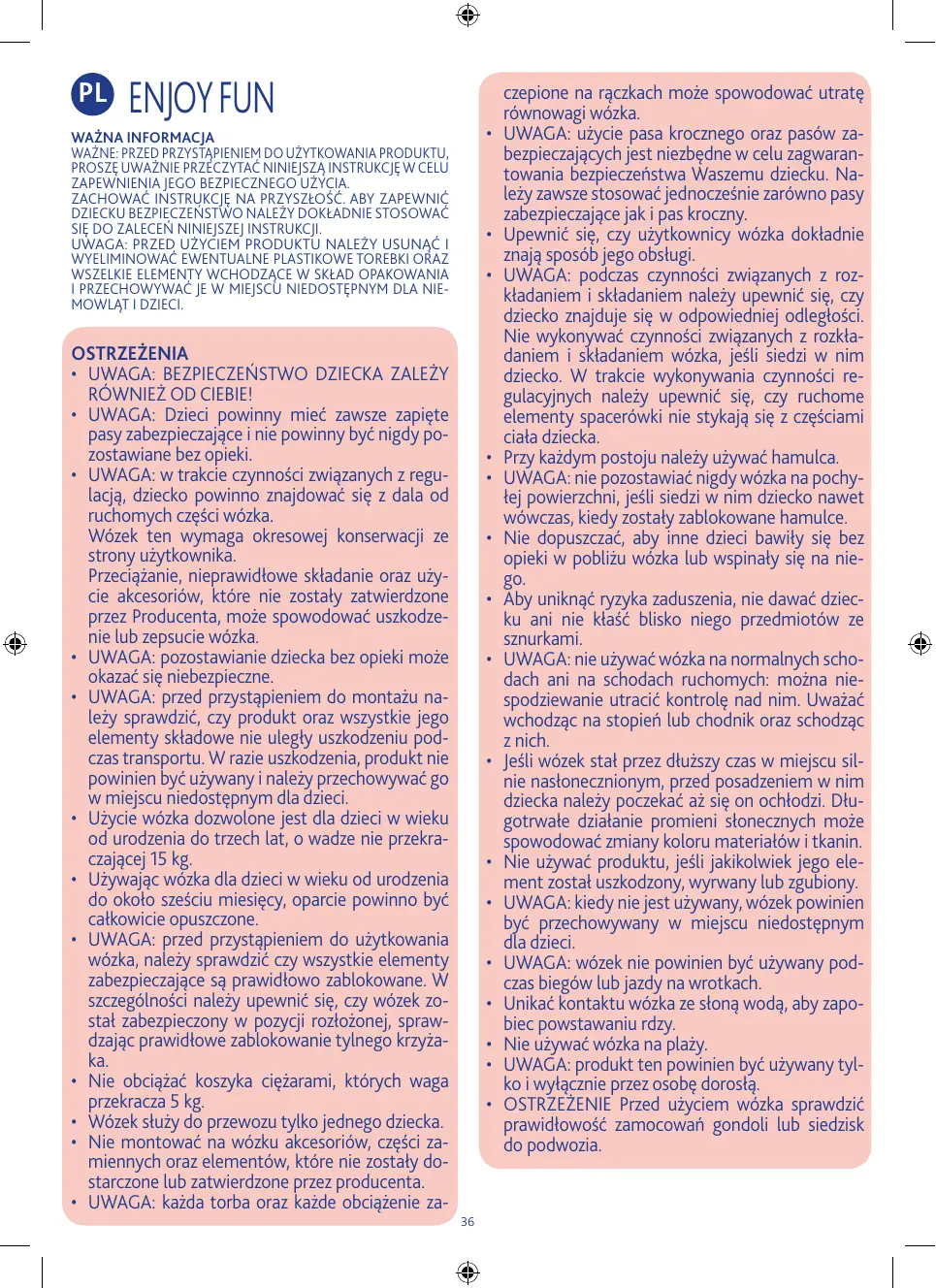

• UWAGA: BEZPIECZEŃSTWO DZIECKA ZALEŻY RÓWNIEŻ OD CIEBIE!
• UWAGA: Dzieci powinny mieć zawsze zapięte pasy zabezpieczające i nie powinny być nigdy po- zostawiane bez opieki.
• UWAGA: w trakcie czynności związanych z regulacją, dziecko powinno znajdować się z dala od ruchomych części wózka.

Wózek ten wymaga okresowej konserwacji ze strony użytkownika.

Przeciążanie, nieprawidłowe składanie oraz użycie akcesoriów, które nie zostały zatwierdzone przez Producenta, może spowodować uszkodzenie lub zepsucie wózka.

• UWAGA: pozostawianie dziecka bez opieki może okazać się niebezpieczne.
• UWAGA: przed przystąpieniem do montażu należy sprawdzić, czy produkt oraz wszystkie jego elementy składowe nie uległy uszkodzeniu podczas transportu. W razie uszkodzenia, produkt nie powinien być używany i należy przechowywać go w miejscu niedostępnym dla dzieci.
• Użycie wózka dozwolone jest dla dzieci w wieku od urodzenia do trzech lat, o wadze nie przekraczającej 15 kg.
• Używając wózka dla dzieci w wieku od urodzenia do około sześciu miesięcy, oparcie powinno być całkowicie opuszczone.
• UWAGA: przed przystąpieniem do użytkowania wózka, należy sprawdzić czy wszystkie elementy zabezpieczające są prawidłowo zablokowane. W szczególności należy upewnić się, czy wózek został zabezpieczony w pozycji rozłożonej, sprawdzając prawidłowe zablokowanie tylnego krzyżaka.
• Nie obciążać koszyka ciężarami, których waga przekracza 5 kg.
• Wózek służy do przewozu tylko jednego dziecka.
• Nie montować na wózku akcesoriów, części zamiennych oraz elementów, które nie zostały dostarczone lub zatwierdzone przez producenta.
• UWAGA: każda torba oraz każde obciążenie za-

czepione na rączkach może spowodować utratę równowagi wózka.

• UWAGA: użycie pasa krocznego oraz pasów zabezpieczających jest niezbędne w celu zagwarantowania bezpieczeństwa Waszemu dziecku. Należy zawsze stosować jednocześnie zarówno pasy zabezpieczające jak i pas kroczny.
• Upewnić się, czy użytkownicy wózka dokładnie znają sposób jego obsługi.
• UWAGA: podczas czynności związanych z rozkładaniem i składaniem należy upewnić się, czy dziecko znajduje się w odpowiedniej odległości. Nie wykonywać czynności związanych z rozkładaniem i składaniem wózka, jeśli siedzi w nim dziecko. W trakcie wykonywania czynności regulacyjnych należy upewnić się, czy ruchome elementy spacerówki nie stykają się z części mediała dziecka.
• Przy każdym postoju należy używać hamulca.
• UWAGA: nie pozostawiać nigdy wózka na pochyłej powierzchni, jeśli siedzi w nim dziecko nawet wówczas, kiedy zostały zablokowane hamulce.
• Nie dopuszczac, aby inne dzieci bawiły się bez opieki w pobliżu wózka lub wspinały się na nie-go.
• Aby uniknąć ryzyka zaduszenia, nie dawać dziecku ani nie kłaść blisko niego przedmiotów ze sznurkami.
• UWAGA: nie używać wózka na normalnych schodach ani na schodach ruchomych: można niespodziewanie utracić kontrolę nad nim. Uważać wchodząc na stopień lub chodnik oraz schodząc z nich.
• Jeśli wózek stał przez dłuższy czas w miejscu silnie nasłonecznionym, przed posadzeniem w nim dziecka należy poczekać aż się on ochłodzi. Długotrwałe działanie promieni słonecznych może spowodować zmiany koloru materiałów i tkanin.
• Nie używać produktu, jeśli jakikolwiek jego element został uszkodzony, wyrwany lub zgubiony.
• UWAGA: kiedy nie jest używany, wózek powinien być przechowywany w miejscu niedostępnym dla dzieci.
• UWAGA: wózek nie powinien być używany podczas biegów lub jazdy na wrotkach.
• Unikać kontaktu wózka ze słoną wodą, aby zapobiec powstawaniu rdzy.
• Nie używać wózka na plaży.
• UWAGA: produkt ten powinien być używany tylko i wyłącznie przez osobę dorostą.
• OSTRZEŻENIE Przed użyciem wózka sprawdzić prawidłowość zamocowań gondoli lub siedzisk do podwozia.

RADY ZWIĄZANE Z CZYSZCZENIEM I KONSERWACJĄ

Produkt ten wymaga okresowej konserwacji.

Czynności związane z czyszczeniem i konserwacją powinny być wykonywane tylko przez osobę dorosłą.

CZYSZCZENIE

Obicie wózka można zdjąć (Patrz paragraf "ZDEJMOWANIE OBICIA"). Elementy z tkaniny czyścić zgodnie z zaleceniami przytoczonymi na wszywce. Poniżej przytoczono symbole sposobu prania oraz ich znaczenie:

Prać ręcznie w zimnej wodzie

Nie wybielać

Nie suszyć mechanicznie

Nie prasować

Nie prać chemicznie

Okresowo czyścić plastikowe części przy pomocy wilgotnej szmatki. Po ewentualnym zetknięciu się z wodą, wysuszyć metalowe części, aby zapobiec powstawaniu rdzy.

KONSERWACIA

W razie konieczności smarować ruchome części suchym olejem silikonowym. Kontrolować okresowo stan zużycia kół oraz czyścić je z kurzu i piachu. Aby uniknąć ewentualnego tarcia i zapewnić prawidłowe funkcjonowanie wózka należy czyścić z kurzu, brudu i piasku wszystkie plastikowe części, które suwają się na jego metalowej ramie. Przechowywać wózek w suchym miejscu.

OGÓLNA INSTRUKCJA

ROZKŁADANIE

UWAGA: rozkładając wózek należy upewnić się, czy Wasze dziecko i ewentualnie inne dzieci znajdują się w odpowiedniej odległości. Upewnić się, czy w trakcie wykonywania tej czynności ruchome elementy spacerówki nie stykają się z częściami ciała dziecka.

1. Pociągnąć jednocześnie spusty na uchwytach wózka; spacerówka zacznie się rozkładać (rys. 1).

2. Unieść wózek do góry, aby ułatwić rozkładanie (rys. 2).

3. Aby zakończyć rozkładanie wcisnąć stopą do dołu tylny krzyżak i zablokować wózek w rozłożonej pozycji (rys. 3).

UWAGA: upewnić się, czy wózek został zablokowany w rozłożonej pozycji, sprawdzając prawidłowe zablokowanie tylnego krzyżaka.

MONTAŻ OPARCIA

ELEMENTY SKŁADOWE

A. Zębatka regulacyjna oparcia

B. Dźwigienka regulacyjna oparcia

C. Przedni przegub

D. Gniazdo zaczepowe przedniego przegubu

E. Gałka odczepiająca

F. Tylny przegub

G. Wtyczka blokująca

1. Aby zamontować oparcie, należy najpierw umocować tylny przegub (F), obracając go i dopasowując dwa sworznie na ramie z otworami na przegubie (rys. 4).

2. Po wsunięciu sworzni w otwory docisnąć przegub, aż da się usłyszeć odgłos zapadki oznaczający blokadę wtyczki (G), jak pokazano na rysunku 5.

Powtórzyć czynności nr 4 i nr 5 z drugiej strony oparcia.

1. Zamocować przedni przegub (C) wsuwając go w gniazdo zaczepowe (D), lekko dociskając rurkę oparcia, jak pokazano na rysunku 6, aż da się usłyszeć odgłos zapadki oznaczający blokadę. Powtórzyć tę czynność z drugiej strony oparcia.

2. UWAGA: upewnić się, czy po zakończeniu montażu dwie dźwigienki regulacyjne oparcia (B) zostały umieszczone pod zębatkami regulacyjnymi (rys. 7 A). Jeśli nie (rys. 7 B), należy odczepić przednie przeguby oparcia (punkt 8 instrukcji) i ponownie je zamontować (punkt 6 instrukcji), zwracając uwagę na prawidłowe umieszczenie dźwigienek pod zębatkami.

Założyć materiałowe obicie na siedzisko, wykonując w odwrotnej kolejności czynności opisane w paragrafie "ZDEJMOWANIE OBICIA" instrukcji spacerówki.

UWAGA: przed przystąpieniem do użytkowania produktu w konfiguracji spacerówka należy zawsze sprawdzić, czy oparcie zostało prawidłowo zamontowane.

DEMONTAŻ OPARCIA

Zdjąć materiałowe obicie siedziska zgodnie z paragrafem "ZDEJMOWANIE OBICIA" instrukcji spacerówki.

1. Odczepić najpierw przedni przegub przy pomocy bocznej gałki odczepiającej

(E), pociągając rurkę oparcia do góry (rysunek 8). Powtórzyć tę czynność z drugiej strony oparcia.

1. Odczepić tylny przegub, wciskając wtyczkę mocującą (G) i jednocześnie pociągając przegub do wewnątrz (rys. 9). Powtórzyć tę czynność z drugiej strony oparcia.

ZDEJMOWANIE OBICIA

Obicie wózka jest całkowicie zdejmowalne.

Czynności związane ze zdejmowaniem obicia powinny być wykonywane w trakcie trzymania wózka lekko złożonego, z odpiętymi pasami zabezpieczającymi.

1. Unieść podnożek i zsunąć obicie, uważając na punkt przesuwowy pasa zabezpieczającego (rys. 10).

2. Odpiąć zatrzaski w punktach wskazanych na rysunku 11A-11B.

3. Odpiąć zatrzaski na podłokietnikach (rys. 12).

4. Na koniec zdjąć obicie z oparcia ciągnąc je do góry (rys. 13).

ZAKŁADANIE OBICIA

Aby założyć obicie wózka, należy wykonać czynności opisane poniżej.

1. Założyć materiałowe obicie na oparcie wózka (rys. 14).

2. Zapinając zatrzaski zaczepić materiałowe obicie na siedzisku, jak pokazano na rysunku 15A-15B.

3. Zamocować osłony podłokietników zapinając 2 zatrzaski wskazane na rysunku 16.

4. Žałożyć obicie na podnożek (rys. 17).

UŻYCIE PASÓW ZABEZPIECZAJĄCYCH

Spacerówka wyposażona jest w system zabezpieczający z pięcioma punktami zaczepienia, składający się z dwóch pasów naramiennych, pasa biodrowego oraz pasa krocznego ze sprzączką.

UWAGA: używając wózek dla dzieci w wieku od urodzenia do około szóstego miesiąca życia, należy stosować pasy naramienne, przeciągnąwszy je uprzednio przez dwa otwory regulacyjne.

1. Przełożyć sprzączki zabezpieczające przez specjalne materiałowe otwory (rys. 18 A) i sprawdzić, czy wysokość pasów naramiennych jest idealnie dostosowana do wzrostu Waszego dziecka: jeśli nie, należy wyregulować ich wysokość (rys. 18 B).

2. Po umieszczeniu dziecka w wózku, należy włożyć dwie pary widełek do sprzączki i – jeśli to konieczne - wyregulować przy pomocy sprzączek obwód w pasie (rys. 19).

3. Aby zapewnić większe bezpieczeństwo, wózek wyposażony jest w pierścienie w kształcie litery „D”, umożliwiające zaczepienie dodatkowego pasa bezpieczeństwa zgodnego z przepisem BS 6684. Pierścienie znajdują się wewnątrz siedziska wózka, po prawej i po lewej stronie, jak pokazano na rysunku 20.

4. Aby odpiąć pas biodrowy, należy wcisnąć jednocześnie dwie pary bocznych widełek (rys. 21).

UWAGA: w celu zagwarantowania bezpieczeństwa Waszemu dziecku, należy zawsze używać pasów zabezpieczających.

UWAGA: w celu zagwarantowania bezpieczeństwa Waszemu dziecku, należy stosować jednocześnie pas kroczny oraz pasy zabezpieczające.

REGULACJA OPARCIA

1. Wciskając przycisk na oparciu wózka można wyregulować jego stopień nachylenia; zwalniając przycisk, oparcie zablokuje się w najbliższej pozycji. Aby unieść oparcie wystarczy popchnąć je do góry (rys. 22).

UWAGA: kiedy dziecko siedzi w wózku, czynności te mogą być utrudnione.

REGULACJA PODNÓŻKA

1. Aby ustawić podnóżek w żądanej pozycji, należy wcisnąć dwa kliny (rys. 23).

WYJMOWANA BARIERKA ZABEZPIECZAJĄCA

1. Aby wyjąć barierkę zabezpieczającą należy wcisnąć dwa przyciski znajdujące się pod podłokietnikami (rys. 24), a następnie pociągnąć do siebie barierkę.

Aby ułatwić umieszczanie dziecka w wózku, należy odczepić barierkę tylko z jednej strony.

UWAGA: zapinać zawsze dziecku pasy zabezpieczające. Barierka NIE jest przyrządem przytrzymująco-zabezpieczającym dziecko.

UWAGA: nigdy nie używać barierki, aby unieść wózek, jeśli siedzi w nim dziecko.

ERGONOMICZNA, REGULOWANA RĄCZKA TWIST

1. Wciskając przycisk na rączce można ją obrócić i ustawić w wybranej pozycji, dostosowując jej wysokość i pozycję do potrzeb użytkownika. Rączka może być ustawiona w ośmiu różnych pozycjach (rys. 25).

TYLNE HAMULCE

Tylne kółka wyposażone są w sprzęzone hamulce, które umożliwiają

jednoczesne działanie na obie pary tylnych kół przy użyciu tylko jednego pedału.

1. Aby zahamować wózek, należy wcisnąć do dołu jedną z dwóch dźwigienek znajdujących się pośrodku każdego zespołu tylnych kółek, jak pokazano na rysunku 26.

2. Aby odblokować system hamulcowy, wystarczy unieść do góry jedną z dwóch dźwigienek znajdujących się pośrodku zespołów tylnych kółek, jak pokazano na rysunku 27.

UWAGA: Używać hamulca przy każdym postoju.

UWAGA: Nie pozostawiać nigdy wózka na pochyłej powierzchni, jeśli siedzi w nim dziecko nawet wówczas, kiedy zastosowane zostały hamulce.

UWAGA: Po wciśnięciu dźwigienki hamulcowej upewnić się, czy hamulce zostały prawidłowo sprzęzone na obu tylnych zespołach kół.

OBROTOWE KÓŁKA

Przednie koła wózka mogą się obracać lub być zablokowane.

1. Aby umożliwiać swobodny obrót kół, należy opuścić dźwigienkę znajdującą się między dwoma kołami. Zwolnione kółka powinny być stosowane na gładkich powierzchniach. Aby zablokować kółka, należy unieść dźwigienkę do góry (rys. 28).

UWAGA: obrotowe kółka gwarantują lepszą zwrotność wózka; na wyboistym terenie zaleca się użycie zablokowanych kółek w celu zagwarantowania odpowiedniej płynności jazdy (żwir, bita droga, itp.).

UWAGA: Wszystkie kółka powinny być zawsze jednocześnie zablokowane lub odblokowane.

SKŁADANIE WÓZKA

UWAGA: składając wózek należy upewnić się, czy Wasze dziecko oraz ewentualne inne dzieci znajdują się w odpowiedniej odległości. Upewnić się, czy w trakcie wykonywania tej czynności ruchome elementy wózka nie stykają się z częściami ciała dziecka.

1. Unieść boczne rozpórki budki i złożyć ją (rys. 29).

2. Pociągnąć do góry obydwa spusty na rączkach (rys. 30 A); wciskając je, odblokować tylny krzyżak wciskając go stopą do góry (rys. 30 B).

3. Ująć uchwyt składający i pociągnąć do góry, aż wózek zostanie całkowicie złożony i zablokowany (rys. 31).

Złożony i zablokowany wózek utrzymuje się samodzielnie w pozycji pionowej.

UŻYCIE FOTELIKA SAMOCHODOWEGO I GONDOLI

Spacerówki CHICCO posiadające na podłokietnikach system CLIK CLAK, pozwalają umocować na ramie wózka gondolę i/lub fotelik samochodowy bez zastosowania dodatkowych elementów mocujących.

Sposób zaczepiania i odczepiania gondoli oraz fotelika został opisany w stosownych instrukcjach.

UWAGA: na wóźku mogą być zaczepiane tylko foteliki oraz gondole firmy CHICCO wyposażone w specjalny system CLIK CLAK. Przed przystąpieniem do użytkowania wózka w zestawieniu z gondola lub fotelikiem należy zawsze sprawdzić, czy system zaczepowy został prawidłowo zablokowany. UŻYWAĆ TYLKO I WYŁĄCZNIE AKCESORIÓW WYPOSAŻONYCH W SPECJALNY SYSTEM CLK CLAK.

1. UWAGA: błędna procedura zaczepiania akcesoriów na ramie wózka może spowodować nieprawidłowe funkcjonowanie systemu zaczepowego, uniemożliwiając tym samym ich odczepienie. W takim wypadku możliwe jest odblokować ręcznie zaczepy manipulując śrubokrętem dźwigienki na podłokietnikach (rysunek 32).

Sposób użycia gondoli oraz fotelika samochodowego został opisany w stosownych instrukcjach.

UWAGA: rysunki oraz zalecenia przytoczone w niniejszej instrukcji odnoszą się do omawianej wersji produktu; niektóre opisane tu elementy składowe oraz funkcje mogą różnić się w zależności od zakupionej przez Was wersji.

AKCESORIA:

UWAGA: Opisane poniżej akcesoria przewidziane są tylko dla niektórych wersji produktu. Proszę uważnie przeczytać instrukcję akcesoriów przewidzianych dla zakupionej przez Was wersji.

BUDKA LATO/ZIMA

Spacerówka posiada dwa, znajdujące się po bokach zaczepy, które umożliwiają zamocowanie budki.

1. Aby umocować budkę na ramie, należy wsunąć jej system zaczepowy w zaczepy na wózku (rys. 33).

2. Aby rozłożyć budkę, należy popchnąć do przodu przedni łuk i zablokować ją przy pomocy dwóch bocznych rozpórek, jak pokazano na rysunku 34.

3. Aby odczepić tylną część i przekształcić budkę w letnią ostone przeciwsłoneczną, należy odsunąć środkowy suwak (rys. 35).

4. Aby odczepić budkę, wystarczy przesunąć zaczepy do góry (rys. 36). UWAGA: Budka powinna być zamocowana po obu stronach spacerówki. Sprawdzić, czy została ona prawidłowo zablokowana.

OSŁONA PRZECIWDESZCZOWA

Spacerówka może być wyposażona w ostonę przeciwdeszczową.

1. Umocować ostonę przeciwdeszczową jak pokazano na rysunku 37. Po zakończeniu użytkowania ołtony, przed jej złożeniem i włożeniem na miejsce, należy wysuszyć ją na wolnym powietrzu (jeśli się zmoczyła).

UWAGA: Używając osłony przeciwdeszczowej należy szczególnie uważać.

UWAGA: Ostona przeciwdeszczowa nie może być używana na spacerówce pozbawionej budki lub ostony przeciwstonecznej; mogłoby to spowodować uduszenie dziecka. Jeśli na wózku została zamontowana ostona przeciwdeszczowa i siedzi wim dziecko, nie należy nigdy pozostawiąć wózka w miejscach nasłonecznionych ze względu na ryzyko przegrzania.

OKRYCIE NA NÓŻKI

Wózek może być wyposażony w okrycie na nóżki idealne w chłodnych miesiącach.

1. Aby zamontować okrycie na nóżki, umocować zaczepy w kształcie litery "U" na ramie, jak pokazano na rysunku 38 A. Przełożyć górną część okrycia pod barierką zabezpieczającą i umocować je w najwyższej pozycji przekładając guziki przez otwory na podłokietnikach (rysunek 38

B). W cieplejszych klimatach okrycie na nóżki może być wywinięte nad barierką zabezpieczającą i zaczepione przy pomocy otworów wskazanych na rysunku 38 C.

KOSZYK NA PRZEDMIOTY

Wózek spacerowy wyposażony jest w wygodny koszyk na zakupy i akcesoria.

39 – Koszyk wyposażony jest w 4 taśmy z automatycznymi zatrzaskami. Aby zamontować koszyk na wózku należy zapiąć tylne taśmy przeprowadzając je wokół tylnych nożek wózka nad rurką siedzenia (rysunek 39 A). Następnie zapiąć guziki położone z przodu, przeprowadzając taśmy wokół przednich zaczepów wózka (patrz rysunek 39 B).

UWAGA: Nie obciążać koszyka ciężarami, których waga przekracza 5 kg. Przed przystąpieniem do składania wózka należy opróżnić koszyk z jego zawartości.

TORBA

40 - Niektóre wersje przewidują wygodną torbę, którą można nosić przewieszoną przez ramię lub w ręce po usunieciu długiego paska z okrągłych zaczepów (rysunek 40).

41 – Przymocować torbę do wózka za pomocą długiego paska tak jak na rysunku 41 A. Aby przymocować ją bez długiego paska należy zaczepić dwa uchwyty torby do uchwytów znajdujących sie na wózku tak jak na rysunku 41 B.

ÜWAGA: Nie obciążać torby ciężarami, których waga przekracza 2 kg. UWAGA: Przekroczenie powyższego limitu może negatywnie wpłynąć na stabilność wózka i spowodować jego wywrócenie.

W CEŁU UZYSKANIA DODATKOWYCH INFORMACJI NALEŻY SKONTAKTOWAĆ SIĘ Z:

Artsana S. P. A.

Servizio Clienti

Strona internetowa: www.chicco.com
