MANUALE UTENTE TRIO ENJOY FUN CHICCO

composit chicco con trapping sul pallino rosso

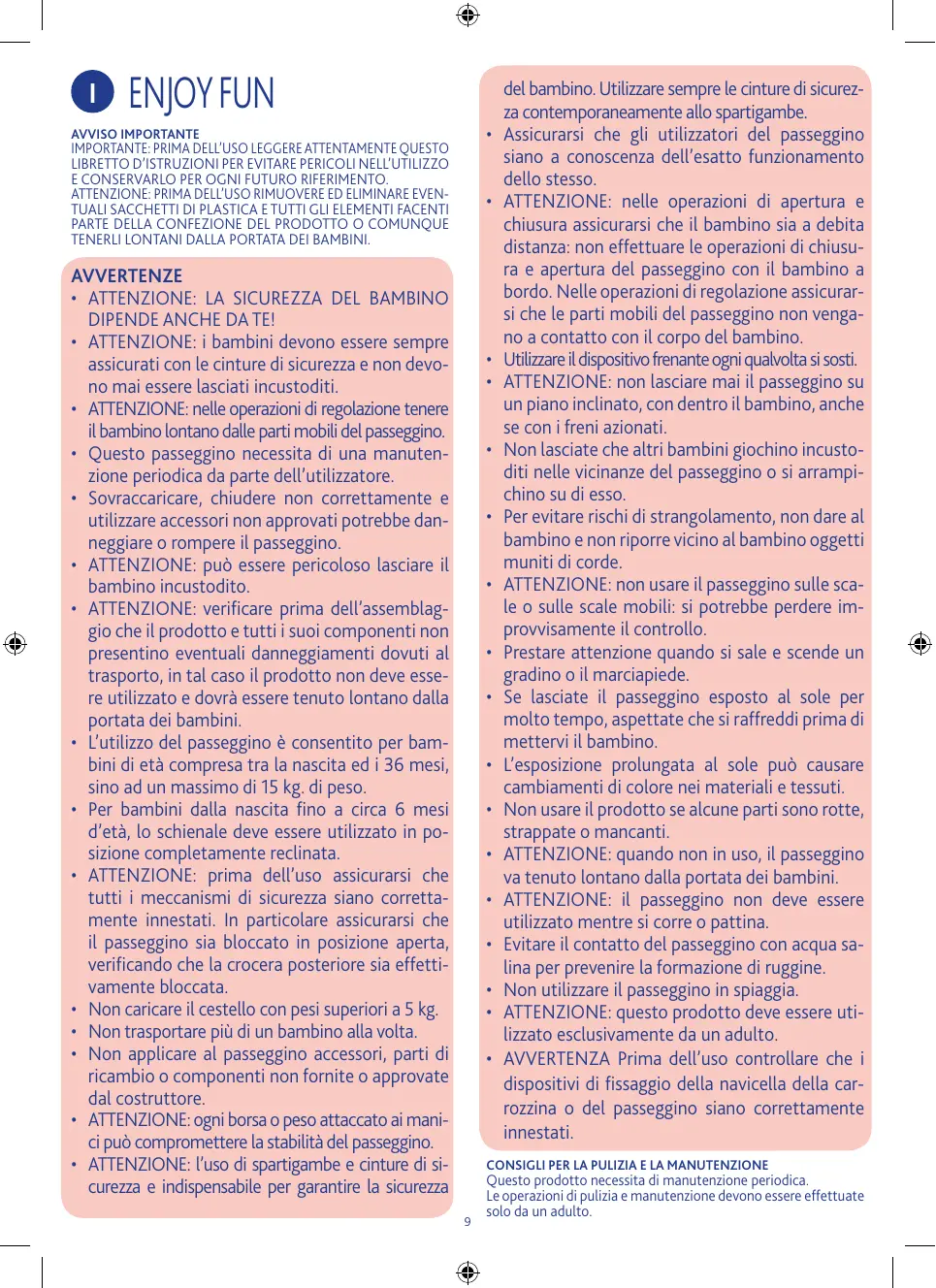

AVVERTENZE • ATTENZIONE: LA SICUREZZA DEL BAMBINO DIPENDE ANCHE DA TE! • ATTENZIONE: i bambini devono essere sempre assicurati con le cinture di sicurezza e non devono mai essere lasciati incustoditi. • ATTENZIONE: nelle operazioni di regolazione tenere il bambino lontano dalle parti mobili del passeggino. • Questo passeggino necessita di una manutenzione periodica da parte dell’utilizzatore. • Sovraccaricare, chiudere non correttamente e utilizzare accessori non approvati potrebbe danneggiare o rompere il passeggino. • ATTENZIONE: può essere pericoloso lasciare il bambino incustodito. • ATTENZIONE: verificare prima dell’assemblaggio che il prodotto e tutti i suoi componenti non presentino eventuali danneggiamenti dovuti al trasporto, in tal caso il prodotto non deve essere utilizzato e dovrà essere tenuto lontano dalla portata dei bambini. • L’utilizzo del passeggino è consentito per bambini di età compresa tra la nascita ed i 36 mesi, sino ad un massimo di 15 kg. di peso. • Per bambini dalla nascita fino a circa 6 mesi d’età, lo schienale deve essere utilizzato in posizione completamente reclinata. • ATTENZIONE: prima dell’uso assicurarsi che tutti i meccanismi di sicurezza siano correttamente innestati. In particolare assicurarsi che il passeggino sia bloccato in posizione aperta, verificando che la crocera posteriore sia effettivamente bloccata. • Non caricare il cestello con pesi superiori a 5 kg. • Non trasportare più di un bambino alla volta. • Non applicare al passeggino accessori, parti di ricambio o componenti non fornite o approvate dal costruttore. • ATTENZIONE: ogni borsa o peso attaccato ai manici può compromettere la stabilità del passeggino. • ATTENZIONE: l’uso di spartigambe e cinture di sicurezza e indispensabile per garantire la sicurezza

• • • • • • • • • • • • • • •

del bambino. Utilizzare sempre le cinture di sicurezza contemporaneamente allo spartigambe. Assicurarsi che gli utilizzatori del passeggino siano a conoscenza dell’esatto funzionamento dello stesso. ATTENZIONE: nelle operazioni di apertura e chiusura assicurarsi che il bambino sia a debita distanza: non effettuare le operazioni di chiusura e apertura del passeggino con il bambino a bordo. Nelle operazioni di regolazione assicurarsi che le parti mobili del passeggino non vengano a contatto con il corpo del bambino. Utilizzare il dispositivo frenante ogni qualvolta si sosti. ATTENZIONE: non lasciare mai il passeggino su un piano inclinato, con dentro il bambino, anche se con i freni azionati. Non lasciate che altri bambini giochino incustoditi nelle vicinanze del passeggino o si arrampichino su di esso. Per evitare rischi di strangolamento, non dare al bambino e non riporre vicino al bambino oggetti muniti di corde. ATTENZIONE: non usare il passeggino sulle scale o sulle scale mobili: si potrebbe perdere improvvisamente il controllo. Prestare attenzione quando si sale e scende un gradino o il marciapiede. Se lasciate il passeggino esposto al sole per molto tempo, aspettate che si raffreddi prima di mettervi il bambino. L’esposizione prolungata al sole può causare cambiamenti di colore nei materiali e tessuti. Non usare il prodotto se alcune parti sono rotte, strappate o mancanti. ATTENZIONE: quando non in uso, il passeggino va tenuto lontano dalla portata dei bambini. ATTENZIONE: il passeggino non deve essere utilizzato mentre si corre o pattina. Evitare il contatto del passeggino con acqua salina per prevenire la formazione di ruggine. Non utilizzare il passeggino in spiaggia. ATTENZIONE: questo prodotto deve essere utilizzato esclusivamente da un adulto. AVVERTENZA Prima dell’uso controllare che i dispositivi di fissaggio della navicella della carrozzina o del passeggino siano correttamente innestati.

CONSIGLI PER LA PULIZIA E LA MANUTENZIONE

Questo prodotto necessita di manutenzione periodica. Le operazioni di pulizia e manutenzione devono essere effettuate solo da un adulto.

PULIZIA SMONTAGGIO SCHIENALE Il passeggino è sfoderabile (fare riferimento al capitolo “Sfoderabilità”). Per la pulizia delle parti tessili riferirsi alle etichette di lavaggio. Di seguito sono riportati i simboli di lavaggio ed i relativi significati:

Rimuovere la parte tessile dalla seduta, seguendo le istruzioni del passeggino al paragrafo “SFODERABILITA’”. 8. Sganciare prima lo snodo anteriore, agendo sul pomello laterale di sgancio (E) e tirando il tubo dello schienale verso l’alto (fig. 8). Ripetere l’operazione sull’altro lato dello schienale. 9. Sganciare ora lo snodo posteriore premendo la spinetta di fissaggio (G) e contemporaneamente tirando lo snodo verso l’interno (fig. 9). Ripetere l’operazione sull’altro lato dello schienale.

Non asciugare meccanicamente

Lavare a mano in acqua fredda

Il passeggino è completamente sfoderabile. Le operazioni di sfoderabilità vanno effettuate tenendo il passeggino socchiuso con le cinture di sicurezza aperte. 10. Sollevare l’appoggiagambe e sfilare la fodera, facendo attenzione al passaggio della cintura di sicurezza (fig. 10). 11. Sganciare i bottoni automatici nei punti indicati in figura 11A - 11B. 12. Sganciare i bottoni automatici posti sui braccioli (fig. 12). 13. Infine sfilare la fodera dallo schienale tirandola verso l’alto (fig. 13).

Non stirare Non lavare a secco Pulire le parti in plastica periodicamente con un panno umido. Asciugare le parti in metallo, dopo un eventuale contatto con acqua, al fine di evitare il formarsi di ruggine.

MANUTENZIONE Lubrificare le parti mobili, in caso di necessità, con olio secco al silicone. Controllare periodicamente lo stato di usura delle ruote e tenerle pulite da polvere e sabbia. Assicurarsi che tutte le parti in plastica che scorrono sui tubi in metallo siano pulite da polvere, sporco e sabbia, al fine di evitare attriti che possono compromettere il corretto funzionamento del passeggino. Tenere il passeggino in un posto asciutto.

MONTAGGIO DEL TESSUTO Per rivestire il passeggino eseguire le operazioni di seguito descritte. 14. Calzare la fodera tessile sullo schienale del passeggino (fig. 14). 15. Fissare il tessile alla seduta agganciando i bottoni automatici come indicato in figura 15A–15B. 16. Fissare le patelle poggiabraccia agganciando i 2 bottoni automatici indicati in figura 16. 17. Infilare la fodera sull’appoggiagambe (fig. 17).

ISTRUZIONI GENERALI APERTURA ATTENZIONE: effettuare questa operazione facendo attenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del bambino. 1. Tirare contemporaneamente i grilletti posti sui manici del passeggino; il passeggino inizierà ad aprirsi (fig. 1). 2. Sollevare il passeggino verso l’alto per facilitarne l’apertura (fig. 2). 3. Premere la crocera posteriore verso il basso con la punta del piede per completare l’apertura e bloccare il passeggino in posizione aperta (fig. 3). ATTENZIONE: assicurarsi che il passeggino sia bloccato in posizione aperta, verificando che la crocera posteriore sia effettivamente bloccata.

UTILIZZO DELLE CINTURE DI SICUREZZA Il passeggino è dotato di sistema di ritenuta a cinque punti di ancoraggio costituito da due spallacci, una cintura girovita ed uno spartigambe con fibbia. ATTENZIONE: per l’utilizzo con bambini dalla nascita fino a circa 6 mesi è necessario utilizzare gli spallacci facendoli prima passare attraverso le due asole di regolazione. 18. Infilare le fibbie di sicurezza nelle apposite asole tessili (fig. 18 A) e verificare che gli spallacci siano all’altezza ideale per il vostro bambino: in caso contrario regolarne l’altezza (fig. 18 B). 19. Dopo aver adagiato il bambino, infilare le 2 forchette nella fibbia e regolare se necessario la larghezza del girovita agendo sulle fibbie (fig. 19). 20. Per una maggiore sicurezza, il passeggino è dotato di anelli a forma di “D” per consentire di agganciare una cintura di sicurezza aggiuntiva conforme alla norma BS 6684. Gli anelli sono posizionati all’interno della seduta del passeggino sul lato destro e sinistro, come in figura 20. 21. Per sganciare la cintura girovita, premere contemporaneamente le due forchette laterali (fig. 21). ATTENZIONE: per garantire la sicurezza del vostro bambino è indispensabile utilizzare sempre le cinture di sicurezza. ATTENZIONE: per garantire la sicurezza del bambino è indispensabile utilizzare contemporaneamente spartigambe e cinture di sicurezza.

MONTAGGIO SCHIENALE COMPONENTI A. Cremagliera di regolazione schienale B. Leva di regolazione schienale C. Snodo anteriore D. Sede aggancio snodo anteriore E. Pomello di sgancio F. Snodo posteriore G. Spinetta di bloccaggio 4. Per montare lo schienale, fissare prima lo snodo posteriore (F), ruotandolo e facendo combaciare i due perni presenti sul telaio con i fori presenti sullo snodo (fig. 4). 5. Una volta inseriti i perni nei fori, spingere lo snodo fino ad udire un click di bloccaggio della spinetta (G) come indicato in figura 5. Ripetere le operazioni 4 e 5 sull’altro lato dello schienale. 6. Fissate ora lo snodo anteriore (C) spingendolo nella sede di aggancio (D) e facendo una leggera pressione sul tubo dello schienale, come indicato in figura 6, fino ad udire un click di fissaggio. Ripetere l’operazione sull’altro lato dello schienale. 7. ATTENZIONE: assicurarsi che le leve di regolazione dello schienale (B) siano posizionate, dopo il montaggio, al di sotto delle cremagliere di regolazione (fig. 7 A). In caso contrario (fig. 7 B), sganciare gli snodi anteriori dello schienale (punto 8 delle istruzioni) e rimontarli (punto 6 delle istruzioni) facendo attenzione a posizionare correttamente le leve al di sotto delle cremagliere. Montare il rivestimento tessile sulla seduta, seguendo a ritroso le istruzioni del passeggino al paragrafo “SFODERABILITA’”. ATTENZIONE: prima di utilizzare il prodotto nella configurazione passeggino, verificare sempre il corretto montaggio dello schienale.

REGOLAZIONE SCHIENALE

22. Premendo il tasto posto sullo schienale del passeggino, è possibile regolarne l’inclinazione; rilasciando il tasto, lo schienale si blocca nella posizione più vicina. Per sollevare lo schienale è sufficiente spingerlo verso l’alto (fig. 22). ATTENZIONE: con il peso del bambino le operazioni possono risultare più difficoltose. REGOLAZIONE APPOGGIAGAMBE

23. Premere le due linguette per regolare l’appoggiagambe nella posizione desiderata (fig. 23). MANICOTTO ESTRAIBILE

24. Per estrarre il manicotto paracolpi, premere i due tasti posti sotto i poggiabraccia (fig. 24) e tirare verso di sé il manicotto. Aprire un solo lato del manicotto per facilitare l’inserimento del bambino sul passeggino. ATTENZIONE: Allacciare sempre il bambino con le cinture di sicurezza. Il manicotto NON è un dispositivo di ritenuta del bambino.

ATTENZIONE: non utilizzare mai il manicotto per sollevare il passeggino con dentro il bambino.

ATTENZIONE: Gli accessori descritti qui nel seguito possono non essere presenti su alcune versioni del prodotto. Leggere attentamente le istruzioni relative agli accessori presenti nella configurazione da Voi acquistata.

IMPUGNATURA ERGONOMICA REGOLABILE TWIST

25. Premendo il tasto posto sul manico è possibile ruotare l’impugnatura nella posizione desiderata, adattandola all’altezza ed alla posizione più comoda per l’utilizzatore. L’impugnatura può essere posizionata in 8 posizioni diverse (fig. 25).

CAPOTTA ESTATE/INVERNO Il passeggino è dotato di due innesti posizionati sulle fiancate che permettono il fissaggio della capotte. 33. Per fissare la capotta alla struttura, far scorrere gli agganci lungo gli innesti fissati sul passeggino (fig. 33). 34. Per aprire la capotta spingere in avanti l’archetto anteriore e assicurare il fissaggio agendo sui due compassi laterali come illustrato in figura 34. 35. Per rimuovere la patella posteriore e trasformare la capotta in parasole estivo, aprire la cerniera centrale (fig. 35). 36. Per togliere la capotta è sufficiente far scorrere gli agganci verso l’alto (fig. 36). ATTENZIONE: L’operazione di fissaggio della capotta deve avvenire su entrambi i lati del passeggino. Verificare il corretto bloccaggio della stessa.

FRENI POSTERIORI Le ruote posteriori sono dotate di freni gemellati che permettono di operare contemporaneamente su entrambe le coppie di ruote posteriori agendo su un solo pedale. 26. Per frenare il passeggino, premere verso il basso una delle due leve poste al centro dei gruppi ruote posteriori, come mostrato in figura 26. 27. Per sbloccare il sistema frenante, spingere verso l’alto una delle due leve poste al centro dei gruppi ruote posteriori, come mostrato in figura 27. ATTENZIONE: Utilizzare sempre il freno quando si sosta. ATTENZIONE: Non lasciare mai il passeggino su un piano inclinato con dentro il bambino anche se i freni sono azionati. ATTENZIONE: dopo aver azionato la leva del freno assicurarsi che i freni siano correttamente innestati su entrambi i gruppi ruota posteriori.

MANTELLINA PARAPIOGGIA Il passeggino può essere dotato di mantellina parapioggia. 37. Fissare la mantellina parapioggia come indicato in figura 37. A fine utilizzo, lasciare asciugare all’aria la mantellina (qualora si bagnasse) prima di ripiegare e riporre la mantellina. ATTENZIONE: prestare particolare attenzione nell’utilizzo della mantellina parapioggia. ATTENZIONE: La mantellina parapioggia non può essere utilizzata sul passeggino sprovvisto di capotta o di parasole, poiché può provocare il soffocamento del bambino. Quando la mantellina parapioggia è montata sul passeggino, non lasciare mai lo stesso esposto al sole con dentro il bambino per evitare il rischio di surriscaldamento.

RUOTE PIROETTANTI Le ruote anteriori del passeggino sono piroettanti/fisse. 28. Per rendere le ruote libere di girare abbassare la leva posta tra le due ruote. Usare le ruote libere su superfici lisce. Per bloccare le ruote riportare la leva in posizione alta (fig. 28). ATTENZIONE: le ruote piroettanti garantiscono una migliore manovrabilità del passeggino; su terreni sconnessi è consigliabile utilizzare le ruote bloccate per garantire una scorrevolezza adeguata (ghiaia, strada in terra battuta, ecc.). ATTENZIONE: Tutte le ruote devono essere sempre contemporaneamente bloccate o sbloccate.

COPRIGAMBE Il passeggino può essere dotato di coprigambe per l’utilizzo nei mesi più freddi. 38. Per montare il coprigambe, fissare i ganci a “U” al telaio, come indicato in figura 38 A. Far passare, poi, la parte superiore del coprigambe sotto il manicotto e fissarla nella posizione più alta inserendo i bottoni nelle asole presenti sui poggiabraccia (figura 38 B). Per climi meno rigidi il coprigambe può essere risvoltato sopra il manicotto e fissato alle asole illustrate in figura 38 C.

CHIUSURA DEL PASSEGGINO ATTENZIONE: effettuare questa operazione facendo attenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del bambino. 29. Alzare i compassi laterali e compattare la capotta (fig. 29). 30. Tirare verso l’alto entrambi i grilletti posti sui manici (fig. 30 A); mantenendoli tirati, sganciare la crocera posteriore spingendola verso l’alto con la punta del piede (fig. 30 B). 31. Impugnare la maniglia di chiusura e tirare verso l’alto, sino a completa chiusura e bloccaggio del passeggino (fig. 31). Il passeggino chiuso e bloccato rimane in piedi da solo.

CESTELLO PORTAOGGETTI Il passeggino è dotato di un comodo cestello portaoggetti. 39 – Il cestello alle sue estremità è fornito di 4 fettucce con bottoni a clip. Per montare il cestello al passeggino agganciare le fettucce posteriori facendole passare attorno alle gambe posteriori del passeggino, sopra il tubo della seduta (figura 39 A). Successivamente agganciare i bottoni posti sulla parte anteriore, facendo passare le fettucce attorno ai ganci anteriori del passeggino (vedi figura 39 B). ATTENZIONE: Non caricare il cestello con pesi superiori ai 5 Kg. E’ necessario togliere il contenuto del cestello prima di chiudere il passeggino.

UTILIZZO POLTRONCINA E SACCA I passeggini CHICCO che prevedono il sistema CLIK CLAK sui braccioli consentono il fissaggio di sacca e/o di poltroncina al telaio del passeggino senza dover utilizzare dispositivi aggiuntivi. Per l’aggancio e lo sgancio della sacca o della poltroncina riferirsi alle apposite istruzioni. ATTENZIONE: solo le poltroncine o le sacche CHICCO dotate degli appositi dispositivi CLIK CLAK possono essere agganciate al passeggino. Prima di utilizzare il passeggino in combinazione con sacca o poltroncina, verificare sempre che il sistema di aggancio sia correttamente bloccato. UTILIZZARE ESCLUSIVAMENTE ACCESSORI DOTATI DELL’APPOSITO DISPOSITIVO CLIK CLAK. 32. ATTENZIONE: una non corretta procedura di aggancio dell’accessorio al telaio può comportare un mal funzionamento del sistema di aggancio, rendendo impossibile lo sgancio. In questo caso è possibile sbloccare manualmente i ganci agendo con un cacciavite sulle leve poste sotto i braccioli (fig. 32). Per l’utilizzo di sacca o poltroncina per trasporto auto, riferirsi sempre alle apposite istruzioni. ATTENZIONE: le immagini e le istruzioni contenute in questo libretto si riferiscono ad una versione del passeggino; alcune componenti ed alcune funzionalità qui descritte possono variare a seconda della versione da voi acquistata.

40 - In alcune versioni è presente una comoda borsa porta oggetti che è possibile portare con la tracolla, o sulla spalla (figura 40) rimuovendo la tracolla dai ganci-anello. 41 – Fissare la borsa al passeggino con la tracolla come in figura 41 A. Per fissarla senza tracolla, far passare i due ganci presenti sulla borsa ai ganci presenti sul passeggino come in figura 41 B. ATTENZIONE: Non caricare la borsa con pesi superiori a 2 kg. ATTENZIONE: Il superamento del limite sopra riportato può compromettere la stabilità del passeggino e provocarne il ribaltamento.
