MANUALE UTENTE TRIO LOVE, 7079283410000 TRIO LOVE MOTION CHICCO

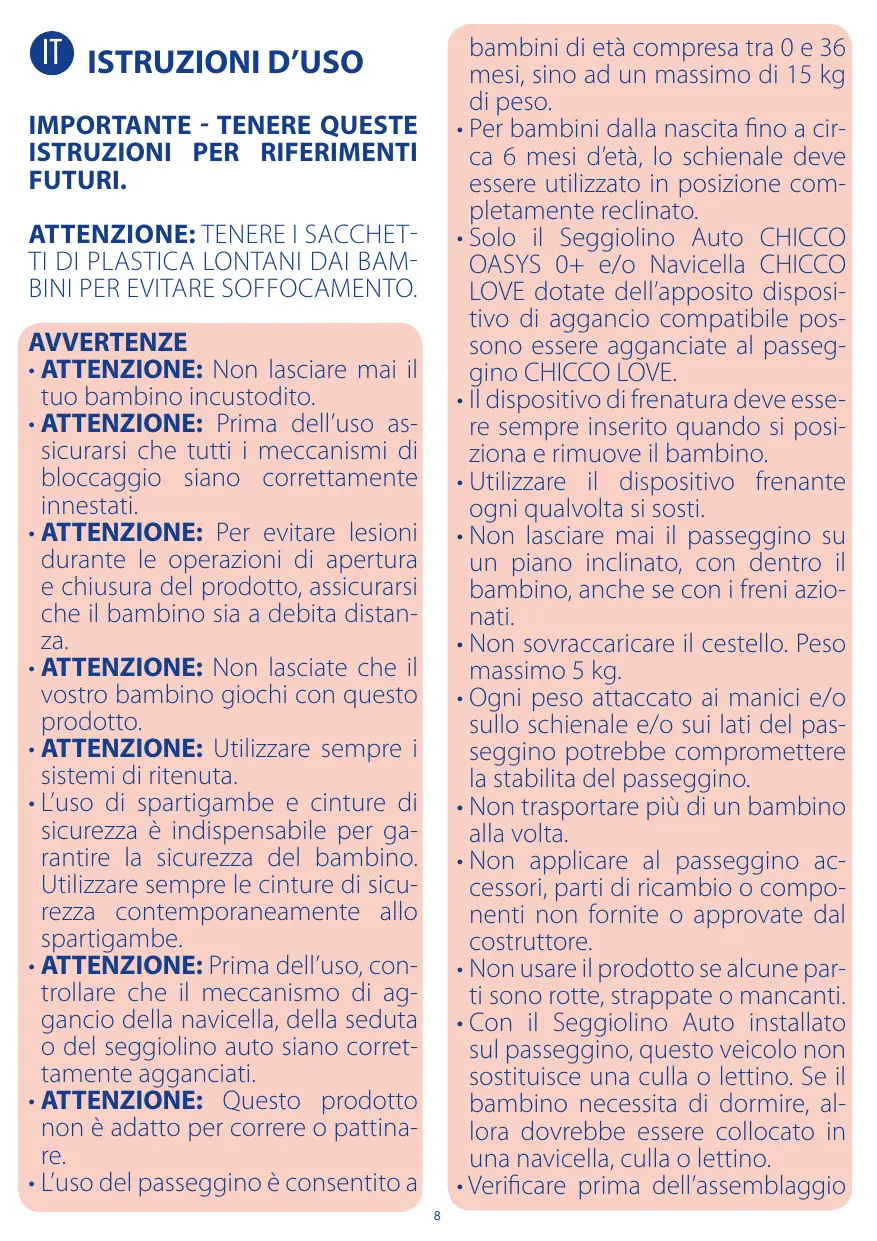

• ATTENZIONE: Non lasciare mai il tuo bambino incustodito.
• ATTENZIONE: Prima dell'uso assicurarsi che tutti i meccanismi di bloccaggio siano correttamente innestati.
• ATTENZIONE: Per evitare lesioni durante le operazioni di apertura e chiusura del prodotto, assicurarsi che il bambino sia a debita distanza.
• ATTENZIONE: Non lasciate che il vostro bambino giochi con questo prodotto.
• ATTENZIONE: Utilizzare sempre i sistemi di ritenuta.
• L'uso di spartigambe e cinture di sicurezza è indispensabile per garantire la sicurezza del bambino. Utilizzare sempre le cinture di sicurezza contemporaneamente allo spartigambe.
• ATTENZIONE: Prima dell'uso, controllare che il meccanismo di aggancio della navicella, della seduta o del seggiolino auto siano correttamente agganciati.
• ATTENZIONE: Questo prodotto non è adatto per correre o pattina-re.
  • L'uso del passeggino è consentito a

bambini di età compresa tra 0 e 36 mesi, sino ad un massimo di 15 kg di peso.

• Per bambini dalla nascita fino a circa 6 mesi d'età, lo schienale deve essere utilizzato in posizione completamente reclinato.
• Solo il Seggiolino Auto CHICCO OASYS 0+ e/o Navicella CHICCO LOVE dotate dell'apposito dispositivo di aggancio compatibile possono essere agganciate al passeggino CHICCO LOVE.
• Il dispositivo di frenatura deve essere sempre inserito quando si posiziona e rimuove il bambino.
• Utilizzare il dispositivo frenante ogni qualvolta si sosti.
• Non lasciare mai il passeggino su un piano inclinato, con dentro il bambino, anche se con i freni azionati.
• Non sovraccaricare il cestello. Peso massimo 5 kg.
• Ogni peso attaccato ai manici e/o sullo schienale e/o sui lati del passeggino potrebbe compromettere la stabilita del passeggino.
• Non trasportare più di un bambino alla volta.
• Non applicare al passeggino accessori, parti di ricambio o componenti non fornite o approvate dal costruttore.
  • Non usare il prodotto se alcune parti sono rotte, strappate o mancanti.
• Con il Seggiolino Auto installato sul passeggino, questo veicolo non sostituisce una culla o lettino. Se il bambino necessita di dormire, allora dovrebbe essere collocato in una navicella, culla o lettino.
• Verificare prima dell'assemblaggio

che il prodotto e tutti i suoi componenti non presentino eventuali danneggiamenti dovuti al trasporto, in tal caso il prodotto non deve essere utilizzato e dovrà essere tenuto lontano dalla portata dei bambini.

• Nelle operazioni di regolazione, assicurarsi che le parti mobili del passeggino non vengano in contatto con il corpo del bambino.
• Assicurarsi che gli utilizzatori del passeggino siano a conoscenza dell'esatto funzionamento dello stesso.
• Questo prodotto deve essere utilizzato esclusivamente da un adulto.
• Il prodotto deve essere assemblato esclusivamente da un adulto.
• Per evitare rischi di strangolamento, non dare al bambino e non riporre vicino al bambino oggetti muniti di corde.
• Non usare il passeggino sulle scale o sulle scale mobili: si potrebbe perdere improvvisamente il controllo.
• Prestare attenzione quando si sale e scende un gradino o il marciapiede.
• Se lasciate il passeggino esposto al sole per molto tempo, aspettate che si raffreddi prima di mettervi il bambino. L'esposizione prolungata al sole può causare cambiamenti di colore nei materiali e tessuti.
• Evitare il contatto del passeggino con acqua salina per prevenire la formazione di ruggine.
  • Non utilizzare il passeggino in spiaggia.
• Quando non in uso, il passeggino va tenuto lontano dalla portata dei bambini.

CONSIGLI PER LA PULIZIA E LA MANUTENZIONE

Questo prodotto necessita di manutenzione periodica. Le operazioni di pulizia e manutenzione devono essere effettuate da un adulto.

PULIZIA

Pulire le parti in tessuto mediante una spugna umida e del sapone neutro.

Il passeggino è sfoderabile (fare riferimento al capitolo "Vestizione/svestizione seduta"). Per la pulizia delle parti tessili riferirsi alle etichette di lavaggio. Di seguito sono riportati i simboli di lavaggio ed i relativi significati:

Lavare a mano in acqua fredda

Non candeggiare

Non asciugare meccanicamente

Non stirare

Non lavare a secco

Pulire le parti in plastica periodicamente con un panno umido, non utilizzare solventi o prodotti abrasivi. Asciugare le parti in metallo, dopo un eventuale contatto con acqua, al fine di evitare il formarsi di ruggine.

MANUTENZIONE

Controllare periodicamente lo stato di usura delle ruote e tenerle pulite da polvere e sabbia. Assicurarsi che tutte le parti in plastica che scorrono sui tubi in metallo siano pulite da polvere, sporco e sabbia, al fine di evitare attriti che possono compromettere il corretto funzionamento del passeggino. Tenere il passeggino in un posto asciutto. Lubrificare le parti mobili, in caso di necessità, con olio secco al silicone.

LISTA DEI COMPONENTI

Verificare di avere tutti i componenti per questo modello prima di assemblare il prodotto. Se qualche parte è mancante, si prega di rivolgersi al Customer Service Chicco. Per il montaggio del prodotto non è necessario usare alcun attrezzo. Per assemblare il prodotto è necessario disporre dei seguenti pezzi:

• Telaio

- Seduta

- Tessile seduta

- Capote

- Manicotto paracolpi

- Kit comfort (spallacci e infragambe)

• Cestello porta oggetti

• Borsa

• Coprigambe

• Mantellina parapioggia

- Manico unito

APERTURA TELAIO PASSEGGINO

ATTENZIONE: effettuare questa operazione facendo attenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del

bambino.

1. Con il passeggino in posizione verticale (fig.1) alzare entrambi i manici nella posizione di utilizzo, agendo sui pulsanti laterali (fig. 1A). Assicurarsi che le impugnature risultino bloccate nella posizione di utilizzo.
2. Per aprire il telaio è necessario premere il tasto indicato in figura 2 (1-push). Successivamente impugnare i manici del passeggino e sollevare il passeggino verso l'alto per facilitare l'apertura (fig. 2A). L'apertura del passeggino è completa quando i tubi sono innestati correttamente nella parte anteriore (fig. 2B). Per completare l'apertura del passeggino premere sulla crociera posteriore (fig. 2C).

VESTIZIONE/SVESTIZIONE SEDUTA

1. L'operazione di vestizione deve essere fatta con la seduta staccata dal passeggino; prima di iniziare è necessario aprire la fibbia girovita indicata in figura 3.
2. Infilare il vestito facendo calzare prima il tessile sullo schienale (fig. 4), e far passare la cinghia girovita nelle apposite asole posizionate nella parte inferiore dello schienale (fig. 4A). Successivamente inserire lo spartigambe nell'asola posizionata sulla seduta (fig. 4B).
3. Infilare il tessile sul bracciolo facendo attenzione a posizionarlo correttamente nell'apposita sede (fig. 5), e fissare il tessile alla base della seduta agganciando i due bottoni posti in corrispondenza dei cerchietti (fig. 5A).
4. Inserire i supporti poggia gambe all'interno della parte inferiore del tessile (fig. 6).
5. Per completare la vestizione della seduta è necessario agganciare i due bottoni laterali (fig. 7), posizionare nell'apposita sede l'elastico indicato in figura 7A e agganciare i bottoni posizionati nella parte inferiore dello schienale (fig. 7B).

Per svestire la seduta eseguire le operazioni appena descritte in senso inverso.

CINTURE DI SICUREZZA

Il passeggino è dotato di sistema di ritenuta a cinque punti di ancoraggio costituito da due spallacci, una cintura giro-vita ed uno spartigambe con fibbia.

1. ATTENZIONE: per l'utilizzo con bambini dalla nascita fino a circa 6 mesi può essere necessario ridurre la lunghezza delle cinture per adattarle alla corporatura del bambino; in questo caso, utilizzare gli spallacci facendoli passare prima attraverso le due asole di regolazione (fig. 8).

2. Verificare che gli spallacci siano all'altezza ideale per il vostro bambino: in caso contrario regolarne l'altezza (fig. 9).

3. Dopo aver adagiato il bambino, infilare le 2 forchette nella fibbia (fig. 10) e regolare, se necessario, la larghezza del girovita agendo sulle fibbie. Per sganciare la cintura girovita, premere contemporaneamente le due forchette laterali (fig. 10A).

ATTENZIONE: per garantire la sicurezza del bambino è indispensabile utilizzare contemporaneamente spartigambe, cintura girovita e cinture di sicurezza.

ATTENZIONE: dopo la rimozione delle cinture di sicurezza (es. per il lavaggio), assicurarsi che le cinture siano riasemblate correttamente usando i punti di ancoraggio. Le cinghie devono essere nuovamente regolate.

MANICOTTO PARACOLPI

1. La seduta è dotata di manicotto paracolpi. Per agganciare il manicotto è necessario premere i due tasti posti nella parte inferiore delle due estremità ed infilare lo stesso negli appositi perni situati alla parte terminale dei braccioli (fig. 11). Per estrarre il manicotto paracolpi eseguire le operazioni appena descritte in senso contrario. Per facilitare l'alloggiamento del bambino è possibile sganciare solo un lato del manicotto. Il manicotto è utilizzabile sia in configurazione fronte strada sia fronte mamma.

ATTENZIONE: Allacciare sempre il bambino con le cinture di sicurezza. Il manicotto NON è un dispositivo di ritenuta del bambino.

ATTENZIONE: il manicotto non deve essere utilizzato per sollevare il prodotto con il bambino all'interno.

MONTAGGIO SEDUTA AL PASSEGGINO

1. Per montare la seduta del passeggino sul telaio occorre inserire la stessa sugli appositi innesti verticali, fino ad udire il clack di avvenuto aggancio (fig. 12). Per facilitare l'aggancio della seduta al passeggino, sui lati del tessile sono presenti delle etichette guida che indicano il corretto allineamento della seduta con i ganci degli innesti (figura 12A). La seduta può essere montata sia in configurazione fronte strada (fig. 12B) sia fronte mamma (fig. 12C).

ATTENZIONE: prima dell'utilizzo assicurarsi che la seduta sia ben agganciata tirandola verso l'alto.

1. Per sganciare la seduta premere contemporaneamente i due tasti posti sotto i braccioli (fig. 13) e sollevarla.

ATTENZIONE: le operazioni di sgancio/aggancio della seduta devono essere effettuate senza il bambino all'interno.

CAPOTE

1. La seduta è dotata di due innesti posizionati sulle fiancate della base della seduta che permettono il fissaggio della capotta. Per fissare la capotta inserire il sistema di aggancio negli innesti come indicato in figura 14. Essendo fissata alla seduta, la capotta segue la seduta sia nella configurazione fronte-strada, che fronte-mamma, senza bisogno di essere ogni volta girata. Per completare il montaggio della capotta alla seduta, agganciare la parte posteriore della capotta al retro dello schienale del passeggino, tramite gli appositi bottoni (fig 14A).
2. Per aprire la capotta spingere in avanti l'archetto anteriore (fig. 15).
3. La capotta è dotata una rete estraibile che contribuisce a proteggere il bambino da luce eccessiva (fig. 16)
4. Per rimuovere la patella posteriore e trasformare la capotta in parasole estivo aprire la cerniera posteriore (fig. 17) e sganciare i bottoni sul retro dello schienale della seduta.
5. Per togliere la capotta è sufficiente tirare la stessa verso l'alto in prossimità degli innesti e far scorrere gli agganci verso l'alto (fig. 18).

ATTENZIONE: L'operazione di fissaggio della capotta deve avvenire su entrambi i lati del passeggino. Verificare il corretto bloccaggio della stessa.

REGOLAZIONE SCHIENALE

1. Premendo il tasto posto sullo schienale del passeggino, è possibile regolarne l'inclinazione fino al raggiungimento dell'inclinazione desiderata (fig. 19). Rilasciando il tasto, lo schienale si blocca nella posizione più vicina. Per solleva-

re lo schienale è sufficiente spingerlo verso l'alto.

ATTENZIONE: con il peso del bambino le operazioni possono risultare più difficoltàose.

REGOLAZIONE POGGIAGAMBE

1. Il poggiagambe è regolabile in due posizioni. Per regolarlo agire sui due tasti posti sotto il poggiagambe (fig. 20).

IMPUGNATURA ERGONOMICA REGOLABILE DOUBLE TWIST

1. Premendo il tasto posto sull'impugnatura, è possibile ruotare la stessa nella posizione desiderata, adattandola all'altezza ed alla posizione più comoda per l'utilizzatore (fig. 21). L'impugnatura può essere posizionata in 8 posizioni diverse.
2. ATTENZIONE: durante l'utilizzo, l'impugnatura non deve essere utilizzata in posizione abbassata (fig. 22). Le impugnature in fase di utilizzo devono essere in posizione alta, come illustrato in figura 22A.

MANICO UNITO

1. Per agganciare il manico unito, far coincidere i perni A e B con i rispettivi fori (fig. 23), fino ad avvenuto click.
2. Per togliere il manico unito, premere contemporaneamente le due leve centrali verso l'interno (fig. 24) e sfilare il manico tirandolo verso l'alto (fig. 24A).

ATTENZIONE: prima di utilizzare il prodotto nella configurazione "manico unito", verificarne sempre il corretto montaggio.

ATTENZIONE: non utilizzare mai il manico unito per sollevare il passeggino con dentro il bambino.

FRENO DI STAZIONAMENTO

Il freno di stazionamento agisce contemporaneamente su entrambe le ruote posteriori del passeggino. Per semplificare l'utilizzo del passeggino, è stato introdotto un sistema frenante STOP & GO, contrassegnato da apposite etichette adhesive colorate poste sulle leve freno posteriori.

1. Per frenare il passeggino, premere verso il basso la leva di destra (fig. 25). Automaticamente apparirà un'etichetta rossa STOP e la leva opposta scatterà verso l'alto.
2. Per sbloccare il passeggino, premere verso il basso la leva di sinistra (fig. 26). Automaticamente apparirà una etichetta verde GO e la leva opposta scatterà verso l'alto.

ATTENZIONE: Utilizzare sempre il freno quando si sosta. Non lasciare mai il passeggino su un piano inclinato con dentro il bambino, anche se il freno di stazionamento è inserito.

ATTENZIONE: dopo aver azionato la leva del freno assicurarsi che i freni siano correttamente innestati su entrambi i gruppi ruota posteriori.

RUOTE PIROETTANTI

Il passeggino è dotato di ruote anteriori piroettanti/fisse. Si consiglia di utilizzare le ruote fisse quando si percorrono terreni particolarmente accidentati. Le ruote in modalità piroettante, invece, sono consigliate per aumentare la manovrabilità del passeggino su fondo stradale normale.
27. Per rendere le ruote anteriori piroettanti, spingere verso il basso con il piede la leva anteriore, come indicato in figura 27. Per rendere le ruote anteriori fisse, alzare con il piede la leva. Indipendentemente dalla posizione in

cui si trova la ruota, essa si bloccherà in posizione dritta.

ATTENZIONE: Entrambe le ruote devono essere sempre contemporaneamente bloccate o sbloccate.

CHIUSURA DEL PASSEGGINO

ATTENZIONE: effettuare questa operazione facendo attenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del bambino. Il passeggino può essere chiuso sia nella posizione fronte-strada sia fronte-mamma. Le istruzioni da seguire sono le medesime per le 2 varianti.

Prima di iniziare la chiusura del passeggino, chiudere la capotte allineandola allo schienale.

ATTENZIONE: Per chiudere il passeggino è necessario togliere sempre il manico unito (se presente).

ATTENZIONE: È necessario togliere il contenuto del cestello prima di chiudere il passeggino.

1. Per chiudere il passeggino premere il pulsante 1 – push (fig. 28) e contemporaneamente schiacciare il tasto 2, posto sotto la scritta 2-pull (fig. 28A). Mantenendo premuti entrambi i tasti, tirare verso l'alto per azionare il meccanismo di chiusura (fig. 28B). A questo punto la chiusura del passeggino è completata (fig. 28C). Per diminuire l'ingombro del passeggino chiuso, portare indietro lo schienale.

ATTENZIONE: A chiusura avvenuta il tasto 1 tornerà nella posizione iniziale (sporgente), fig. 28D.
29. Ribaltare, quindi, in avanti le impugnature (fig. 29). Il pas-seggino chiuso e bloccato rimane in piedi da solo.

Su questo passeggino possono essere montate solo la poltroncina auto Oasys 0+ e la sacca Love, che prevedono l'utilizzo del medesimo sistema di aggancio alla struttura. Per l'aggancio e lo sgancio della sacca o della poltroncina riferirsi alle apposite istruzioni. Prima di agganciare la poltroncina auto o sacca, rimuovere la seduta del passeggino.

ATTENZIONE: Prima di utilizzare il passeggino in combinazione con sacca o poltroncina, verificare sempre che il sistema di aggancio sia correttamente bloccato.

KIT COMFORT

Il Kit Comfort è composto di 2 spallacci ed uno spartigambe imbottiti.

1. Infilare gli spallacci nelle bretelle, come indicato in figura 30 e far passare lo spartigambe nell'apposita apertura (fig. 30A).
2. Gli spallacci imbottiti possono essere regolati in diverse lunghezze per seguire la crescita del bambino, risvoltandoli per ottenere la misura desiderata (fig. 31). Uno spallaccio è dotato di un anello tessile per attaccarvi il succhietto.

COPRIGAMBE

Il coprigambe è utilizzabile in due modalità differenti.
32. Il coprigambe può essere risvoltato sopra il manicotto e fissato con le asole, come illustrato in figura 32, oppure è possibile far passare la parte superiore del coprigambe sotto il manicotto e fissarla nella posizione più alta, inserendo i bottoni nelle asole presenti sulle estremità tessili della capotte (fig. 32A).

BORSA

1. La borsa può essere utilizzata in due diverse posizioni. Modalità 1: agganciare la borsa utilizzando i due bottoni automatici posti sui lati, indicati in figura 33. Modalità 2: agganciare la borsa ai manici del passeg-gino facendo passare la tracolla nelle apposite fessure come mostrato in figura 33A.

ATTENZIONE: non caricare la borsa con pesi superiori a 2 Kg.

CESTELLO PORTAOGGETTI

Il passeggino è dotato in un ampio cestello portaoggetti.

1. Per montare il cestello al passeggino far passare nella zona anteriore la fettuccia tessile nell'apposita sede e chiudere il bottone automatico (fig. 34). Ripetere l'operazione anche sull'altro lato.
2. Completare l'aggancio del cestello sulla parte posteriore facendo passare la fettuccia tessile sul tubo indicato in fig. 35 chiudendo il bottone automatico e inserire il velcro nell'apposita sede richiudendolo sul cestello (fig. 35A).

MANTELLINA PARAPIOGGIA

Il passeggino è dotato di mantellina parapioggia.

1. Fissare la mantellina parapioggia al passeggino con le asole tessili sopra lo snodo dei tubi laterali e con i bottoni a pressione posti sopra le ruote anteriori (fig. 36). A fine utilizzo, lasciare asciugare all'aria la mantellina (qualora si bagnasse) prima di ripiegare e riporre la mantellina. La mantellina parapioggia può essere utilizzata sia in configurazione fronte strada che fronte mamma.

ATTENZIONE: La mantellina parapioggia non può essere utilizzata sul passeggino sprovvisto di capotta, poichè può provocare il soffocamento del bambino. Quando la mantellina parapioggia è montata sul passeggino, non lasciare mai lo stesso esposto al sole con dentro il bambino per evitare il rischio di surriscaldamento.

Nota importante: le immagini e le istruzioni contenute in questo libretto si riferiscono ad una versione del passeggi-no; alcune componenti ed alcune funzionalità qui descritte possono variare a seconda della versione da voi acquistata.
