Typ	Antena telewizyjna
Marka	Sencor
Model	SDA 512
Kategoria produktu	Antena telewizyjna wewnętrzna
Wymiary (około)	20 x 10 x 2 cm
Waga (około)	150 g
Zasilanie	Pasywna (nie wymaga zewnętrznego zasilania)
Zakres częstotliwości	VHF (174-230 MHz) i UHF (470-862 MHz)
Impedancja	75 omów
Długość kabla	1,5 m kabel koncentryczny z wtykiem typu F
Zasięg odbioru	Do 50 km w zależności od terenu i przeszkód
Montaż	Dołączona podstawka stołowa
Cechy	Kompaktowa konstrukcja, łatwa instalacja, nie wymaga dodatkowego zasilacza
Czyszczenie	Przecierać suchą, miękką szmatką; nie używać płynów ani rozpuszczalników
Bezpieczeństwo	Trzymać z dala od wilgoci i źródeł ciepła
Części zamienne / Możliwość naprawy	Brak części serwisowanych przez użytkownika; zgłoś się do autoryzowanego centrum serwisowego

Często zadawane pytania - SDA 512 SENCOR

Jak skonfigurować antenę Sencor SDA 512?

Podłącz kabel koncentryczny anteny do gniazda antenowego telewizora. Umieść antenę w pobliżu okna lub na wysokiej półce, aby uzyskać najlepszy odbiór. Następnie przeprowadź skanowanie kanałów na telewizorze.

Czy SDA 512 wymaga zasilania?

Nie, to antena pasywna i nie wymaga zewnętrznego zasilania. Wystarczy podłączyć ją do telewizora.

Jakie kanały mogę odbierać za pomocą tej anteny?

Odbiera sygnały telewizji cyfrowej VHF (kanały 7-13) i UHF (kanały 14-51). Dostępność zależy od lokalizacji i nadajników.

Dlaczego mam słaby odbiór?

Spróbuj zmienić położenie anteny w pobliżu okna lub wyżej. Unikaj metalowych przeszkód i zakłóceń elektronicznych. Pomocne może być ponowne skanowanie kanałów.

Czy mogę używać tej anteny na zewnątrz?

SDA 512 jest przeznaczona do użytku wewnętrznego. Używanie jej na zewnątrz może spowodować uszkodzenie w wyniku działania warunków atmosferycznych.

Jakiego rodzaju złącze jest używane?

Posiada standardowe złącze koncentryczne typu F, które pasuje do większości telewizorów i dekoderów.

Czy antena jest wzmacniana?

Nie, SDA 512 to antena pasywna (niewzmacniana). W obszarach o słabym sygnale może być potrzebny wzmacniacz.

Jak czyścić antenę?

Odłącz antenę i przetrzyj ją suchą, miękką szmatką. Nie używaj wody ani środków czyszczących.

Jaki jest okres gwarancyjny tego produktu?

Szczegóły gwarancji znajdują się w instrukcji. Zazwyczaj Sencor oferuje 24 miesiące od daty zakupu.

Czy mogę podłączyć tę antenę do wielu telewizorów?

Możesz użyć rozdzielacza sygnału, ale może to zmniejszyć siłę sygnału. Najlepiej używać z jednym telewizorem.

INSTRUKCJA OBSŁUGI SDA 512 SENCOR

Antena do odbioru telewizji cyfrowej zewnętrznej

Instrukcja użytkowania

pl

SYMBOL BŁYSKAWICY UMIESZCZONY W IKONIE TRÓJKAŁA RÓWNOBOCZNEGO OSTRZEGA UŻYTKOWNIKA PRZED ISTNIENIEM NIE IZOLOWANEGO NIEBEZPIECZNEGO NAPIĘCIA WEWNĄTRZ URZĄDZENIA, KTÓRE MOŻE DZIAŁAĆ Z INTENSYWNOŚCIĄ MOGĄCĄ SPOWODOWAĆ PORAŻENIE PRADEM ELEKTRYCZNYM.

SYMBOL WYKRZYKNIKA UMIESZCZONY W IKONIE TRÓJKĄTA RÓWNOBOCZNEGO ZWRACA UWAGĘ UŻYTKOWNIKA NA WAŻNE ZALECENIA DOTYCZĄCE OBSŁUGI I KONSERWACJI (SERWISU), UMIESZCZONE W DOKUMENTACJI, STANOWIĄCEJ WYPOSAŻENIE URZĄDZENIA.

NIE WYSTAWIAJ URZĄDZENIA NA DZIAŁANIE KAPIĄCEJ LUB TRYSKAJĄCEJ WODY I NIE USTAWIAJ NA URZĄDZE-NIU PRZEDMIOTÓW NAPEŁNIONYCH PŁYNEM (NA PRZYKŁAD WAZONU).

KONEKTOR URZĄDZENIA SŁUŻY JAKO URZĄDZENIE ODŁĄCZAJĄCE I Z TEGO WZGŁĘDU MUSI BYĆ ŁATWO DO-STĘPNY.

ZADBAJ O TO, ABY PRZED ODŁĄCZENIEM PRZEWODU ZASILAJĄCEGO Z TYŁUURZĄDZENIA ZOSTAŁA ZAWSZE NAJPIERW WYJĘTA WTYCZKA Z GNIAZDKA SIECIOWEGO.

NA UR ZĄDZENIU NIE WOLNO USTAWIAĆ ŻADNYCH ŻRÓDEŁ OTWARTEGO PŁOMIENIA, NA PRZYKŁAD PALĄCEJ SIĘ ŚWIECZKI.

OSTRZEŻENIE:

ABY ZAPOBIEC NIEBEZPIECZEŃSTWU POWSTANIA POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE WYSTAWIAJ URZĄDZENIA NA DZIAŁANIE DESZCUZU ANI WILGOCI. NIGDY NIE STARAJ SIĘ OTWIERAĆ OBUDOWY URZĄDZENIA. SERWI-SOWANIE POWIERZAJ WYKWALIFIKOWANEMU PERSONELOWI.

Ten symbol wskazuje, że wyrób wykorzystuje w celu izolacji niebezpiecznego napięcia sieciowego od dostępnych dla użytkownika części podwójnej izolacji. Podczas naprawy należy używać wyłącznie identycznych części zamiennych.

Przeznaczona do instalacji na zewnątrz.

Wysokiej jakości odbiór naziemnego sygnału telewizyjnego (DVB-T), sygnału radiowego (stacje radiowe DAB) i stacji radiowych FM. Małe szumy oraz wbudowany obwód zapewniający wysoki zysk antenowy.

Kontrola zysku antenowego

Podwójne wyjście

Prosta instalacja i sterowanie

Napięcie zasilające (110 – 120 V albo 220 – 240 V)

Napięcie robocze (DC 5,0 V / 0,55 A / 2,75 W)

Zintegrowany filtr 5G (LTE)

Zakres odbieranych częstotliwości: VHF: 47 - 230 MHz, UHF: 470 - 694 MHz

Zysk antenowy: VHF: 12 dB / UHF: 12 dB

Uwagi:

• Podczas burzy nie należy korzystać z urządzenia i koniecznie wyłączyć jego zasilanie.
• Jeżeli nie korzystamy z tego urządzenia, albo nie zamierzamy korzystać z niego przez dłuższy czas, to należy je wyłączyć i wyjąć wtyczkę z gniazdka sieciowego.

• Jeżeli odbiór za pomocą tego urządzenia nie jest satysfakcjonujący, to antenę należy przenieść w inne, lepsze miejsce.

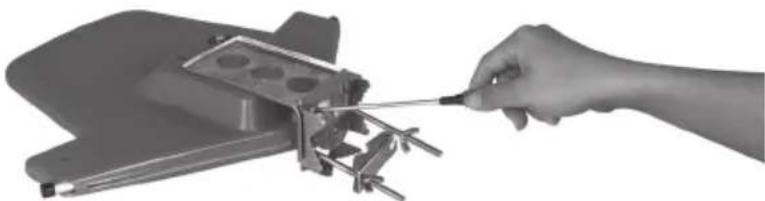

• Instalacjauchwytu na ścianie

Wkładamy uchwyt w antenę (patrz rys. 1)

i starannie przymocowujemy za pomocą dwóch wkrętów.

Rys. 1

Antena do odbioru telewizji cyfrowej zewnętrznej

SDA 512

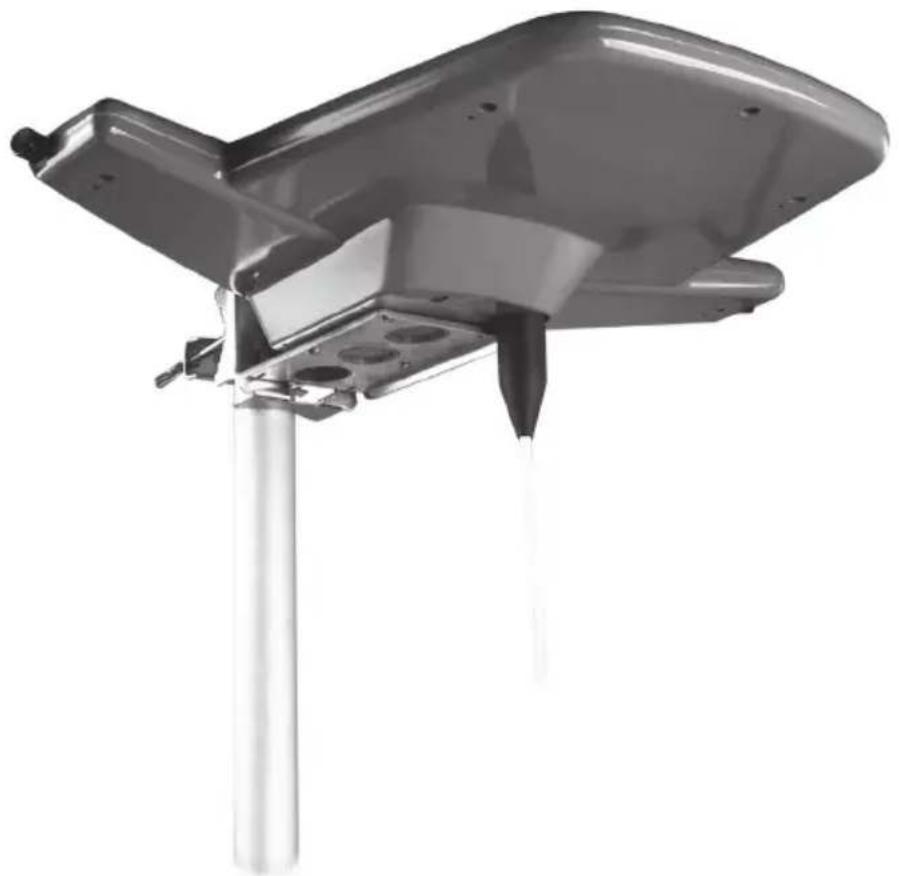

2. Instalacja anteny

Odkręcamy nakrętki motylkowe, w konstrukcję uchwytu wkładamy pręt a potem zamocowujemy go za pomocą nakrętek motylkowych. Rys.2

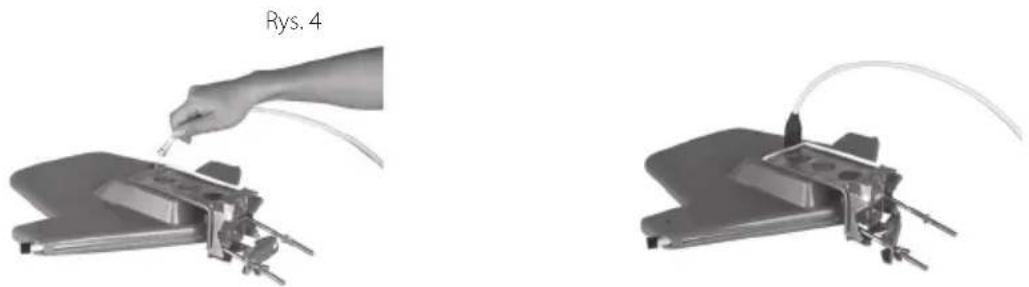

3. Połączenie do instalacji

(1) Wprowadzamy przewód koncentryczny przez wodoodporną głowicę.

(2) Wyciągamy 10 mm przewodu koncentrycznego z osłony.

(3) Usuwamy izolację i odsłaniamy 8 mm rdzenia przewodu koncentrycznego w izolacji piankowej.

(4) Wprowadzamy przewód koncentryczny do gniazdka typu F.

(5) Podłączamy przewód i kończymy instalację.

1. Wkładamy wtyczkę typu F do gniazdka typu F i montujemy wodoodporną głowicę.

Rys. 3

Podłączenie anteny i jej obsługa

Wolny koniec kabla antenowego zasilacza podłącz do konektora ANT IN dekodera STB i podłącz wyjście z dekodera do telewizora. Następnie podłącz do dekodera konektor kabla sieciowego adaptera i włóż adapter sieciowy do gniazdka.

Wolny koniec kabla antenowego zasilad podłącz do gniazda antenowego telewizora, a następnie podłącz do telewizora źródło jego zasilania (kabel sieciowy lub adapter sieciowy – por. instrukcja obsługi telewizora). Aby uruchomić zasilanie anteny, aktywuj za pośrednictwem menu telewizora funkcję zasilania zewnętrznej aktywnej anteny.

Awolny koniec kabla antenowego zasilacza podłącz do konektora ANT IN dekodera STB i aby uruchomić zasilanie anteny aktywuj za pośrednictwem menu dekodera funkcję zasilania zewnętrznej aktywnej anteny. Podłącz wyjście z dekodera do telewizora.

ZALECENIA I INFORMACJE DOTYCZĄCE POSTĘPOWANIA ZE ZUŻYTYM OPAKOWANIEM

Zużyte opakowanie należy dostarczyć na miejsce wyznaczone przez władze lokalne do składowania opadow.

LIKWIDACJA ZUŻYTYCH URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Ten symbol, umieszczony na produktach lub w ich dokumentacji, oznacza, że zużytych wyrobow elektrycznych i elektronicznych nie wolno likwidować wraz ze zwykłym odpadem komunalnym. W celu zapewnienia należytej likwidacji, utylizacji i recyklingu tych wyrobow należy przekazać jewyznaczonych składnic odpadow. W niektórych krajach Unii Europejskiej lub innych państwach europejskich można zamiast tego zwrocić tego rodzaju wyroby lokalnemu sprzedawcy przy kupnie ekwiwalentnego nowego produktu. Właściwa likwidacja tych produktów pozwoli zachować cenne źródła surowcow naturalnych i pomoże w zapobieganiu negatywnemu wpływowi na środowisko naturalne i zdrowie ludzkie, co może spowodować niewłaściwa likwidacja odpadow. Szczegołowych informacji udzielą Państwu urzędy miejskie lub najbliższe składnice odpadow. Przy nieodpowiedniej likwidacji tego rodzaju odpadow istnieje zagrożenie, zgodnie z przepisami odpowiedniego kraju, nałożenia kary pieniężnej.

Dotyczy przedsiębiorców z krajów Unii Europejskiej

Jeśli chcą Państwo likwidować urządzenia elektryczne i elektroniczne, prosimy o uzyskanie potrzebnych informacji od sprzedawcy lub dostawcy wyrobu.

Likwidacja wyrobów w krajach spoza Unii Europejskiej

Ten symbol obowiązuje w Unii Europejskiej. Jeśli chcą Państwo zlikwidować ten wyrob, prosimy o uzyskanie potrzebnych informacji dotyczących prawidłowego sposobu likwidacji od lokalnych urzędów lub od sprzedawcy.

€ Niniejszym FAST ČR, a.s. oświadcza, że typ urządzenia radiowego SDA 512 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.sencor.eu

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.
