Typ	TV anténa
Značka	Sencor
Model	SDA 512
Kategória produktu	Vnútorná TV anténa
Rozmery (približne)	20 x 10 x 2 cm
Hmotnosť (približne)	150 g
Napájanie	Pasívne (bez potreby externého napájania)
Frekvenčný rozsah	VHF (174-230 MHz) a UHF (470-862 MHz)
Impedancia	75 ohmov
Dĺžka kábla	1,5 m koaxiálny kábel s konektorom typu F
Dosah príjmu	Až 50 km v závislosti od terénu a prekážok
Montáž	Súčasťou je stolový stojan
Vlastnosti	Kompaktný dizajn, jednoduchá inštalácia, nevyžaduje sa žiadny externý napájací adaptér
Čistenie	Utierajte suchou, mäkkou handričkou; nepoužívajte kvapaliny ani rozpúšťadlá
Bezpečnosť	Uchovávajte mimo vlhkosti a zdrojov tepla
Náhradné diely / Opraviteľnosť	Žiadne časti opraviteľné používateľom; obráťte sa na autorizované servisné stredisko

Často kladené otázky - SDA 512 SENCOR

Ako nastaviť anténu Sencor SDA 512?

Pripojte koaxiálny kábel antény k anténnemu vstupu TV. Umiestnite anténu blízko okna alebo na vysokú policu pre najlepší príjem. Potom spustite vyhľadávanie kanálov na vašej TV.

Vyžaduje SDA 512 napájanie?

Nie, je to pasívna anténa a nevyžaduje žiadne externé napájanie. Stačí ju zapojiť do TV.

Aké kanály môžem prijímať s touto anténou?

Prijíma VHF (kanály 7-13) a UHF (kanály 14-51) digitálne TV signály. Dostupnosť závisí od vašej polohy a vysielacích veží.

Prečo mám slabý príjem?

Skúste premiestniť anténu blízko okna alebo vyššie. Vyhýbajte sa kovovým prekážkam a elektronickému rušeniu. Môže pomôcť opätovné vyhľadávanie kanálov.

Môžem túto anténu používať vonku?

SDA 512 je určená na vnútorné použitie. Používanie vonku ju môže poškodiť v dôsledku poveternostných vplyvov.

Aký typ konektora používa?

Má štandardný koaxiálny konektor typu F, ktorý pasuje na väčšinu TV a set-top boxov.

Je anténa zosilnená?

Nie, SDA 512 je pasívna (nezosilnená) anténa. Pre oblasti so slabým signálom môže byť potrebný zosilňovač.

Ako čistiť anténu?

Odpojte anténu a utrite ju suchou, mäkkou handričkou. Nepoužívajte vodu ani čistiace chemikálie.

Aká je záručná doba na tento produkt?

Podrobnosti o záruke sú uvedené v príručke. Zvyčajne spoločnosť Sencor poskytuje 24 mesiacov od dátumu nákupu.

Môžem pripojiť túto anténu k viacerým TV?

Môžete použiť rozbočovač signálu, ale to môže znížiť silu signálu. Najlepšie je používať s jednou TV.

NÁVOD NA OBSLUHU SDA 512 SENCOR

Tento symbol indikuje, že tento výrobok používa na izoláciu nebezpečného sietového napätia od používatel'sky prístupných súčastí dvojitú izoláciu. Pri oprave použite iba identické náhradné diely.

Vhodný na použitie v exteriéri.

Vysokokvalitný príjem digitálneho pozemného signálu (DVB-T), rozhlasových staníc (DAB rozhlasové stanice) a FM rozhlasového signálu.

Jednoduchá inštalácia a ovládanie

Vstupné napätie (110 – 120 V alebo 220 – 240 V)

Pracovné napätie (DC 5,0 V / 0,55 A / 2,75 W)

Integrovaný 5G (LTE) filter

Rozsah prijímanej frekvencie: VHF: 47 - 230 MHz, UHF: 470 - 694 MHz

Zisk: VHF: 12 dB / UHF: 12 dBF

Poznámka:

• Počas búrky prístroj nepoužívajte a vypnite jeho napájanie.
• Ak prístroj nepoužívate, alebo ak ho plánujte dlhšie nepoužívať, vypnite ho a odpojte od sietovej zásuvky.

• Ak je prijem pomocou tohto prístroja nedostatočný, premiestnite anténu na iné vhodné miesto.

• Inštalácia držiaka na stenu

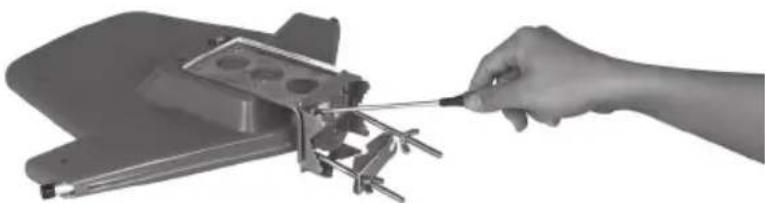

Nasadte držiak na anténu (pozri obr. 1) a pomocou dvoch skrutiek pevne pripevnite.

Obr, 1

2. Inštalácia antény

Uvolnite krídlové matice, medzi konštrukciu držiaka vložte tyč a potom upevnite krídlovými maticami. Obr. 2

3. Konektory inštalácie

(1) Pretiahnite koaxiálny kábel cez vode odolnú hlavičku.
(2) Vytiahnite 10 mm z krytu koaxiálneho kábla.
(3) Ohnite lemovanie a vytiahnite 8 mm penového jadra koaxiálneho kábla.
(4) Pretiahnite koaxiálny kábel cez zástrčku typu F.
(5) Dokončite inštaláciu.

1. Zapojte zástrčku typu F do zásuvky typu F a nasadte vode odolnú hlavičku.

Obr. 3

Pripojenie a použitie antény

Voľný koniec kábla anténového napájača pripojte k anténovej zásuvke televízora a potom k televízoru pripojte zdroj jeho napájania (sleťový kábel alebo sleťový adaptér – pozrite návod na obsluhu televízora). Pre napájanie antény aktivujte prostredníctvom ponuky televízora funkciu napájania externej aktivnej antény.

Voľný koniec kábla anténového napájača pripojte ku konektoru ANT IN set-top boxu a pre napájanie antény aktivujte prostredníctvom ponuky set-top boxu funkciu napájania externej aktivnej antény. Výstup zo set-top boxu pripojte k televízoru.

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použity obalovy material odložte na miesto určene obcou na ukladanie odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodnych dokumentoch znamena, že použite elektricke a elektronicke vyrobky nesmu byť pridane do bežneho komunalneho odpadu. Pre spravnu likvidaciu, obnovu a recyklaciu odovzdajte tieto vyrobky na určene zberne miesta. Alternativne v niektorych krajinach Europskej unie alebo v inych europskych krajinach možete vratíť svoje vyrobky miestnemu predajcovi pri kupe ekvivalentneho noveho produktu. Spravnou likvidaciou tohto produktu pomožete zachovať cenne prirodne zdroje a napomahate prevencii potencialnych negativnych dopadov na životne prostredie a ľudske zdravie, čo by mohli byť dosledky nespravnej likvidacie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho uradu alebo najbližšieho zberneho miesta. Pri nespravnej likvidacii tohto druhu odpadu možu byť v sulade s narodnymi predpismi udelene pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovat' elektricke a elektronicke zariadenia, vyžiadajte si potrebne informacie od svojho predajcu alebo dodavatelą.

Likvidácia v ostatných krajinách mimo Európskej únie

Tento symbol je platny v Europskej unii. Ak chcete tento vyrobok zlikvidovať, vyžiadajte si potrebne informacie o spvačnom sposobe likvidacie od miestnych uradov alebo od svojho predajcu.

Celý text vyhlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese: www.sencor.eu

Zmeny v texte, dizajne a technickych špecifikaciach sa možu menit' bez predchadzajuceho upozornenia a vyhradzujeme si pravo na ich zmenu.
