Typ	TV anténa
Značka	Sencor
Model	SDA 512
Kategorie produktu	Vnitřní TV anténa
Rozměry (přibližně)	20 x 10 x 2 cm
Hmotnost (přibližně)	150 g
Napájení	Pasivní (není potřeba externí napájení)
Frekvenční rozsah	VHF (174-230 MHz) a UHF (470-862 MHz)
Impedance	75 ohmů
Délka kabelu	1,5 m koaxiální kabel s konektorem typu F
Dosah příjmu	Až 50 km v závislosti na terénu a překážkách
Montáž	Součástí je stolní stojan
Vlastnosti	Kompaktní design, snadná instalace, není potřeba žádný externí napájecí adaptér
Čištění	Otřete suchým, měkkým hadříkem; nepoužívejte kapaliny ani rozpouštědla
Bezpečnost	Uchovávejte mimo dosah vlhkosti a zdrojů tepla
Náhradní díly / Opravitelnost	Žádné části opravitelné uživatelem; obraťte se na autorizované servisní středisko

Často kladené otázky - SDA 512 SENCOR

Jak nastavím anténu Sencor SDA 512?

Připojte koaxiální kabel antény k anténnímu vstupu televizoru. Umístěte anténu blízko okna nebo na vysokou polici pro nejlepší příjem. Poté spusťte na televizoru vyhledávání kanálů.

Vyžaduje SDA 512 napájení?

Ne, jedná se o pasivní anténu a nepotřebuje žádné externí napájení. Stačí ji zapojit do televizoru.

Jaké kanály mohu s touto anténou přijímat?

Přijímá digitální televizní signály VHF (kanály 7-13) a UHF (kanály 14-51). Dostupnost závisí na vaší poloze a vysílacích věžích.

Proč mám špatný příjem?

Zkuste přemístit anténu blízko okna nebo výše. Vyhněte se kovovým překážkám a elektronickému rušení. Může pomoci nové vyhledávání kanálů.

Mohu tuto anténu používat venku?

SDA 512 je určena pro vnitřní použití. Venkovní použití by ji mohlo poškodit kvůli povětrnostním vlivům.

Jaký typ konektoru používá?

Má standardní koaxiální konektor typu F, který se hodí k většině televizorů a set-top boxů.

Je anténa zesílená?

Ne, SDA 512 je pasivní (nezesílená) anténa. Pro oblasti se slabým signálem může být potřeba zesilovač.

Jak anténu čistit?

Odpojte anténu a otřete ji suchým, měkkým hadříkem. Nepoužívejte vodu ani čisticí prostředky.

Jaká je záruční doba pro tento produkt?

Podrobnosti o záruce jsou uvedeny v manuálu. Společnost Sencor obvykle poskytuje 24 měsíců od data nákupu.

Mohu tuto anténu připojit k více televizorům?

Můžete použít rozdělovač signálu, ale může to snížit sílu signálu. Nejlépe se používá s jedním televizorem.

NÁVOD K OBSLUZE SDA 512 SENCOR

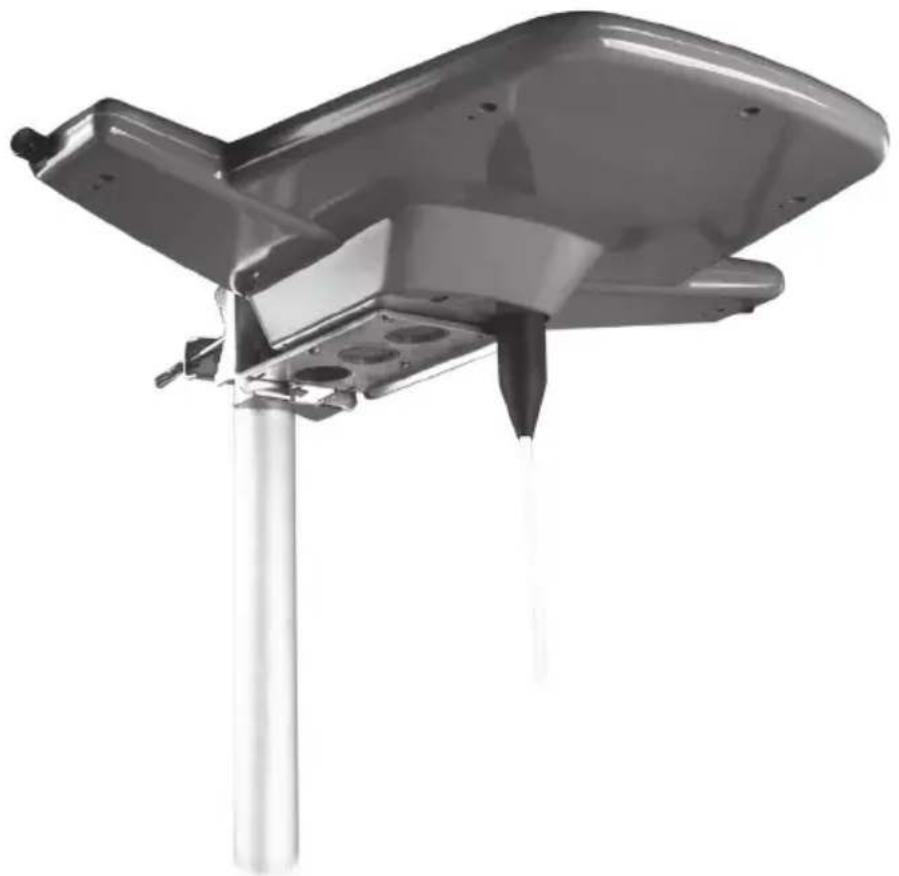

Venkovní anténa digitální televize

Návod k použití

Tento symbol indikuje, že tento výrobek používá pro izolaci nebezpečného síťového napětí od uživatelsky přístupných součástí dvojitou izolaci. Při opravě použijte pouze identické náhradní díly.

Vhodný pro venkovní použití. Vysoce kvalitní příjem digitálního pozemního signálu (DVB-T), rádiových stanic (DAB rádiové stanice) a FM rádiového signálu.

Nízká hlučnost a zabudovaný obvod vysokého zisku.

Kontrola zisku.

Duální výstup.

Jednoduchá instalace a ovládání.

Vstupní napětí (110 – 120V nebo 220 – 240V).

Pracovní napětí (DC 5,0 V / 0,55 A / 2,75 W)

Integrovaný filtr 5G (LTE)

Rozsah přijímané frekvence: VHF: 47 – 230 MHz UHF: 470 - 694 MHz

Zisk: VHF: 12 dB / UHF: 12 dBF

Poznámka:

• Během bouřky přístroj nepoužívejte a vypněte jeho napájení.
• Pokud přístroj nepoužíváte, nebo když jej nebudete používat po delší dobu, přístroj vypněte a odpojte od sítové zásuvky.

• Jestliže je příjem pomocí tohoto přístroje nedostatečný, přemístěte anténu na jiné vhodné místo.

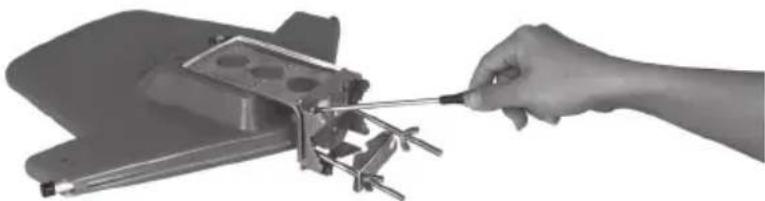

• Instalace držáku na zed'

Nasadte držák na anténu (viz obr. 1) a pomocí dvou šroubu pevně připevněte.

Obr. 1

Venkovní anténa digitální televize

SDA 512

2. Instalace antény

Uvolněte křídlové matice, mezi konstrukci držáku vložte tyč a poté upevněte křídlovými maticemi. Obr. 2

(1) Protáhněte koaxiální kabel skrz vodě odolnou hlavičku.
(2) Vytáhněte 10 mm z krytu koaxiálního kabelu.
(3) Ohněte lemování a vytáhněte 8 mm pěnového jádra koaxiálního kabelu.
(4) Protáhněte koaxiální kabel skrz zástrčku typu F.
(5) Dokončete instalaci.

1. Zapojte zástrčku typu F do zásuvky typu F a nasadte vodě odolnou hlavičku.

Obr. 3

Připojení a použití antény

Volný konec kabelu anténního napáječe připojte ke konektoru ANT IN set-top boxu a připojte výstup ze set-top boxu k televizoru. Potom k set-top boxu připojte konektor kabelu síťového adaptéru a vložte síťový adaptér do síťové zásuvky.

Volný konec kabelu anténního napáječe připojte k anténní zásuvce televizoru a potom k televizoru připojte zdroj jeho napájení (sítový kabel nebo sítový adap- tér – viz návod k obsluze televizoru). Pro napájení antény aktivujte prostřednic- tvím nabídky televizoru funkci napájení externí aktivní antény.

Volný konec kabelu anténního napáječe připojte ke konektoru ANT IN set-top boxu a pro napájení antény aktivujte prostřednictvím nabídky set-top boxu funkci napájení externí aktivní antény. Výstup ze set-top boxu připojte k televizoru.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Ev ropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tímto FAST ČR, a.s. prohlašuje, že rádiové zařízení typu SDA 512 je ve shodě se směrnící 2014/53/EU. Plné znění EU prohlášení o shodě je k dispozici na následující internetové adrese: www.sencor.eu

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Vonkajšia anténa pre digitálnu televíziu

Návod na použitie

S

Nízka hlučnost a zabudovaný obvod vysokého zisku.

Kontrola zisku

Duálny výstup

Volný koniec kábla anténového napájača pripojte ku konektoru ANT IN set-top boxu a pripojte výstup zo set-top boxu k televízoru. Potom k set-top boxu pripojte konektor kábla sietového adaptéra a vložte sietový adaptér do sietovej zásuvky.

Týmto FAST ČR, a.s. vyhlasuje, že rádiové zariadenie typu SDA 512 je v súlade so smernicou 2014/53/EÚ.
