Typ výrobku	Zesílená vnitřní televizní anténa
Značka	SENCOR
Model	SDA 102
Frekvenční rozsah	VHF: 174–230 MHz, UHF: 470–694 MHz
Maximální zisk	20 dB
Impedance	75 Ω
Kanály	5–12 (VHF), 21–48 (UHF)
Vestavěný filtr	5G LTE filtr
Typ konektoru	IEC (koaxiální)
Vstupní napětí	DC 5 V
Příkon	2,75 W (0,55 A)
Napájecí adaptér	Součástí balení (AC na DC 5 V)
Nastavení zesílení	Přepínač MIN/MAX s proměnným ovládáním zesílení
Nastavení antény	Nastavitelná smyčka pro UHF, výsuvné dipóly pro VHF
Rozměry (přibližně)	Průměr základny: 120 mm, Výška: 300 mm
Hmotnost (přibližně)	250 g
Vhodné pro	Vnitřní použití, DVB-T/T2, příjem digitální televize
Bezpečnostní prvky	Dvojitá izolace, polarizovaná zástrčka, ochrana proti přetížení
Návod k obsluze	Přečtěte si a uschovejte návod, vyhněte se vodě a vlhkosti
Čištění	Odpojte, používejte vlhký hadřík; nepoužívejte čisticí prostředky na bázi kapalin nebo aerosolů
Likvidace	V souladu s WEEE; neodhazujte jako směsný odpad

Často kladené otázky - SDA 102 SENCOR

Jaký typ antény je Sencor SDA 102?

Sencor SDA 102 je zesílená vnitřní televizní anténa určená pro příjem signálů VHF a UHF včetně vysílání DVB-T/T2.

Jaké frekvence podporuje SDA 102?

Pokrývá VHF 174–230 MHz (kanály 5–12) a UHF 470–694 MHz (kanály 21–48).

Má anténa vestavěný filtr proti rušení 5G/LTE?

Ano, SDA 102 je vybavena vestavěným 5G LTE filtrem pro minimalizaci rušení signály mobilních sítí.

Jak připojím anténu k televizi?

Připojte koaxiální kabel z antény k RF vstupu na televizi. Poté zapojte přiložený AC adaptér do DC 5V vstupu na anténě a do zásuvky.

Jak nastavím zesílení pro lepší příjem?

Použijte přepínač MIN/MAX na spodní straně antény k zapnutí, poté nastavte ovládání zesílení, dokud nedosáhnete nejlepšího obrazu. Použijte vyšší zesílení v oblastech se slabým signálem a nižší zesílení v oblastech se silným signálem.

Jak nastavím anténu pro UHF a VHF?

Pro UHF signály nastavte smyčku do nejlepšího úhlu příjmu. Pro VHF signály vysuňte a přesuňte dipóly (dva svislé dráty) pro optimální příjem.

Mohu tuto anténu používat venku?

Ne, SDA 102 je určena pouze pro vnitřní použití. Nevystavujte ji dešti ani vlhkosti, protože není odolná vůči povětrnostním vlivům.

Jaký je příkon antény?

Anténa pracuje při DC 5 V, 0,55 A, 2,75 W. Vždy používejte přiložený AC adaptér.

Jak anténu čistit?

Před čištěním odpojte anténu od zásuvky. Používejte pouze vlhký hadřík; nepoužívejte tekuté čisticí prostředky ani aerosoly. Zabraňte vniknutí vlhkosti do antény.

Co mám dělat během bouřky?

Z bezpečnostních důvodů odpojte anténu ze zásuvky a od televize během bouřek nebo při delším nepoužívání, aby nedošlo k poškození přepětím.

NÁVOD K OBSLUZE SDA 102 SENCOR

Tento symbol indikuje, že tento výrobek používá pro izolaci nebezpečného síťového napětí od uživatelsky přístupných součástí dvojitou izolaci. Při opravě použijte pouze identické náhradní díly.

1. Přečtete si pokyny

Všechny bezpečnostní a provozní pokyny byste si měli přečíst předtím, než začnete váš přístroj používat.

2. Uschovejte si pokyny

Bezpečnostní a provozní pokyny byste si měli uschovat pro pozdější použití.

3. Dbejte na varování

Měla by být dodržována všechna varování uvedená na výrobku a v návodu k obsluze.

4. Postupujte podle pokynů

Měli byste postupovat podle všech provozních pokynů.

5. Čištění

Před čištěním odpojte tento přístroj ze síťové zásuvky. Nepoužívejte tekuté čisticí prostředky nebo čisticí prostředky ve spreji. Pro čištění používejte navlhčený hadřík.

6. Příslušenství

Používejte pouze výrobcem stanovené příslušenství, protože jiné než doporučené příslušenství může způsobit nebezpečí.

7. Voda a vlhkost

Nepoužívejte tento výrobek v blízkosti vody – například blízko vany, umyvadla, kuchyňského dřezu nebo nádob na prádlo; v mokrém suterénu; nebo blízko bazénu apod.

8. Doplňky

Neumistujte tento výrobek na nestabilní podstavec, stojan, konzolu nebo stolek. Výrobek by mohl spadnout a způsobit vážné zranění dětem nebo dospělým, nebo by se mohl vážně poškodit. Používejte výrobek jen s podstavcem, stojanem nebo stolkem doporučeným výrobcem nebo prodávaný společně s přístrojem. Jakákoliv montáž výrobku musí být prováděna podle pokynů výrobce a mělo by být použito montážní příslušenství doporučené výrobcem.

9. Odvětrávání

Výřezy a otvory v přístroji slouží k odvětrávání a zajištění spolehlivého provozu přístroje a jeho ochrany proti přehřátí – tyto otvory nesmí být blokovány nebo zakrývány. Otvory nesmí být nikdy blokovány umístováním přístroje na postel, pohovku, rohož nebo jiný podobný povrch. Tento přístroj by neměl být umístován do uzavřeného prostoru, jako je např. knihovna nebo polička, nebude-li zajištěno řádné odvětrávání nebo dodržovány pokyny výrobce. Větrání nesmí být omezováno přikrytím větracích otvorů předměty, jako jsou noviny, ubrusy, záclony apod.

10. Zdroje energie

Tento přístroj smí být napájen pouze ze zdroje energie, který je uveden na typovém štítku. Pokud si nejste jisti parametry zdroje energie ve vaší domácnosti, obraťte se na vašeho prodejce nebo místní energetickou společnost. Přístroje určené pro provoz na baterie nebo jiné zdroje napájení – viz návod k použití.

11. Uzemnění nebo polarizace

Tento výrobek může být vybaven polarizovanou zástrčkou pro střídavý proud (zástrčka s jedním širším hrotem oproti ostatním). Tuto zástrčku je možno připojit do síťové zástrčky pouze jedním způsobem. Jedná se o bezpečnostní opatření. Pokud zástrčka zcela nepasuje do zásuvky, zkuste zástrčku otočit. Pokud zástrčka stále nejde zasunout do vaší zásuvky, obratte se na kvalifikovaného elektrikáře se žádostí o výměnu síťové zástrčky za vhodný typ. Neblokujte bezpečnostní účel polarizované zástrčky.

12. Ochrana napájecího kabelu

Sítové napájecí kabely by měly být vedeny tak, aby po nech nebyl možno šlapat, nebo aby na nich nebo pod nimi nebyly umístěny žádné předměty – přitom je třeba dbát zvýšené pozornosti zejména u kabelů v zástrčkách, zásuvkách a místech, které vystupují z přístroje.

13. Uzemnění venkovní antény

Je-li připojena venkovní anténa nebo kabelový systém, zajistěte, aby byla anténa nebo kabelový systém uzemněn tak, aby byla poskytnuta určitá ochrana proti napěťovým špičkám a vytvořeným statickým nábojům.

Bouřka s blesky

Pro zvýšení ochrany během bouřky s blesky nebo v případě, že nebudete přístroj delší dobu používat, odpojte síťový napájecí kabel ze síťové zásuvky a odpojte anténní nebo kabelový systém. Předejdete tak možnosti poškození přístroje v důsledku atmosférické elektřiny nebo rázů na napájecím vedení.

14. Elektrické vedení

Systém venkovní antény by neměl být umístěn v blízkosti venkovního vedení nebo jiných elektrických osvětlovacích nebo napájecích obvodů, nebo tam, kde může dojít k pádu do takových elektrických vedení nebo obvodů. Při instalaci venkovního anténního systému byste měli být velmi opatrní, abyste se nedotkli takových elektrických vedení nebo obvodů, jelikož by to mohlo mít smrtelné následky.

15. Vniknutí předmětů a tekutiny

Nikdy nestrkejte do tohoto přístroje prostřednictvím otvorů žádné předměty, jelikož by se mohly dotknout bodů s nebezpečným napětím nebo zkratovat části, které by mohly zapříčinit požár nebo úraz elektrickým proudem. Nikdy do tohoto přístroje nelijte tekutiny.

16. Opravy

V žádném případě se nepokoušejte opravovat tento přístroj vlastními silami, protože po otevření skříně nebo odstranění krytů byste se mohli vystavit nebezpečnému napětí nebo jinému nebezpečí. Opravy a údržbu svěřte kvalifikovaným servisním technikům.

17. Poškození vyžadující opravu

Za následujících podmínek odpojte přístroj ze sítové zásuvky a obratte se na kvalifikovaný servis:

G) Pokud je poškozen napájecí kabel nebo jeho zástrčka.

H) Pokud byla na přístroj vylita tekutina nebo došlo ke vniknutí předmětů do přístroje.

I) Pokud byl přístroj vystaven dešti nebo vodě.

J) Pokud přístroj nepracuje normálně podle návodu k obsluze. Nastavujte pouze ty prvky, které jsou popsány v návodu k obsluze, jelikož nesprávné nastavení jiných prvků může mít za následek poškození a bude často vyžadovat rozsáhlou opravu kvalifikovaným technikem, pro obnovení normálního provozu přístroje.

K) Pokud vám přístroj spadl na zem nebo byl jakýmkoli jiným způsobem poškozen.

L) Pokud prístroj vykazuje zřetelnou změnu chování, znamená to, že je vyžadována oprava.

18. Montáž na stěnu nebo pod strop

Přístroj by měl být namontován na stěnu nebo strop pouze způsobem, který doporučuje výrobce.

19. Vysoká teplota

Tento prístroj musí být umístěn mimo zdroje tepla, jakými jsou např. radiátory, konvektory, kamna nebo podobná zařízení (včetně zesilovačů) produkující teplo.

Výkon

Příjem signálu

VHF: 174–230 MHz

UHF: 4700694 MHz

Zisk: Max. 20 dB

Integrovaný filtr 5G LTE

Impedance: 75 Ω

Kanály: 5–12; 21–48

Vstupní napětí DC 5 V

Provozní napětí: DC 5.0 V / 0.55 A / 2.75 W

Konektor: IEC

Poznámka:

• Během bouřky přístroj nepoužívejte a vypněte jeho napájení.
• Pokud přístroj nepoužíváte, nebo když Jej nebudete používat po delší dobu, přístroj vypněte a odpojte od síťové zásuvky.
• Jestliže je příjem pomocí tohoto přístroje nedostatečný, přemístěte anténu na jiné vhodné místo.

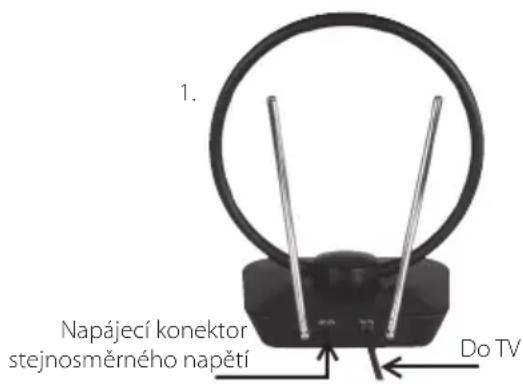

1. Zapojení

Zapojte adaptér střídavého napětí do zdířky DC 5,0 V / 0,55 A / 2,75 W, která se nachází na zadní části přístroje, a adaptér střídavého napětí zapojte do zásuvky el. napětí.

2. Připojení kTV

Zapojte konec koaxiálního kabelu do anténního vstupu televizoru.

1.

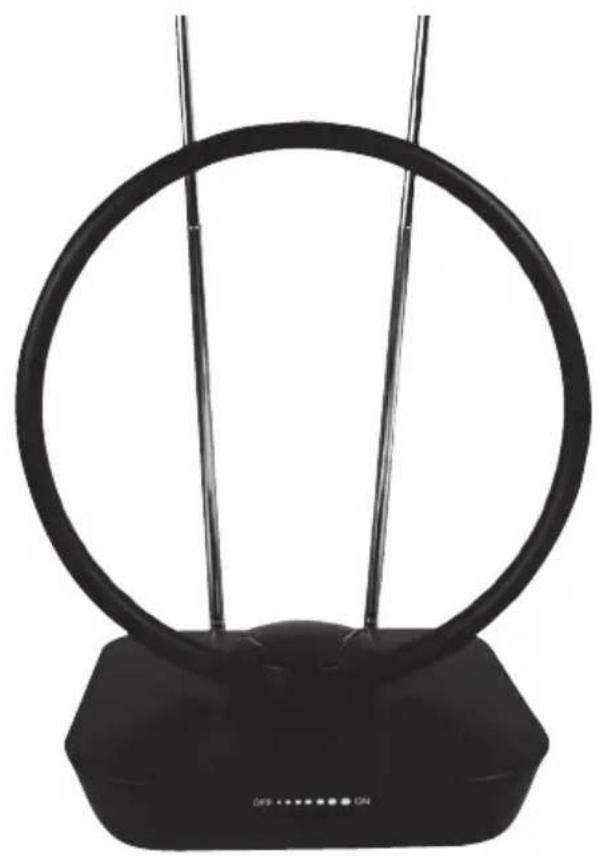

3. Natočení antény a nastavení zisku

Zapněte anténu pomocí otočného ovladače MIN/MAX (na spodní části přístroje) a nastavte zisk tak, abyste dosáhli nejčistšího příjmu. V oblastech slabého pole nastavte zisk větší, v oblastech silného pole nastavte zisk menší.

Při příjmu signálu UHF (470–694 MHz) nastavte smyčku antény do úhlu, ve kterém přijímáte nejčistší signál.

Při příjmu signálu VHF (174–230 MHz) vytáhněte a nastavte dvojpólytak, až budete přijímat nejčistší signál.

POKYNY A INFORMACE O NAKLÁDÁNI S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou

likvidací tohoto produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od mí stní ch úřadů nebo od svého pr odejce.

Tímto FAST ČR a.s. prohlašuje, že typ rádiového zařízení SDA102 je v souladu se směrnici 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.sencor.eu
