SDA 502 - TV anténa SENCOR - Bezplatný návod k obsluze

Typ produktu	Aktivní venkovní anténa DVB-T/T2 a T-DAB
Kmitočtový rozsah VHF	174 – 230 MHz (III. TV pásmo)
Kmitočtový rozsah UHF	470 – 790 MHz (IV/V TV pásmo)
Zesílení VHF	Max. 30 dB
Zesílení UHF	Max. 25 dB
Impedance	75 Ω
Napájení	DC 5,0 V / 0,55 A / 2,75 W
Výstup	Max. 100 dB/μV
Konektor	Typ F
Nastavení polohy	0 – 360°, vertikálně a horizontálně
Možnosti montáže	Na stěnu, stožár nebo balkónové zábradlí
Odolnost vůči povětrnostním vlivům	Voděodolná, odolná vůči UV záření
Obsah balení	Anténa, napájecí zdroj, montážní příslušenství (šrouby, hmoždinky, U-třmeny)
Vestavěný zesilovač	Ano
Konstrukce	Plochá, moderní

Často kladené otázky - SDA 502 SENCOR

Jak namontovat anténu Sencor SDA 502 na stožár?

Použijte U-třmeny k připevnění držáku ke stožáru. Nastavte polohu antény a utáhněte šrouby. Nechte asi 1 metr volného napájecího kabelu připevněného ke stožáru ve výšce 0,5 metru pod anténou.

Je anténa vhodná pro příjem signálu DVB-T2?

Ano, anténa podporuje DVB-T/T2 v pásmu UHF (470-790 MHz) a T-DAB v pásmu VHF (174-230 MHz).

Jak připojit anténu k televizoru bez dekodéru?

Připojte volný konec anténního kabelu napájecího zdroje přímo do zásuvky ANT IN na televizoru. Poté v menu televizoru aktivujte funkci napájení externí aktivní antény.

Co dělat, když je příjem slabý?

Zkuste změnit polohu antény – nastavte ji vertikálně a horizontálně v rozsahu 0-360°. Pokud to nepomůže, přemístěte anténu na jiné místo s lepším pokrytím.

Je anténa odolná vůči dešti?

Ano, anténa má voděodolný kryt a je odolná vůči UV záření, což umožňuje venkovní montáž. Nezapomeňte nasadit ochranný kryt na kabelový konektor.

Jaké napájecí napětí je vyžadováno?

Napájecí zdroj dodává stejnosměrné napětí 5,0 V s proudem 0,55 A (výkon 2,75 W). Používejte pouze přiložený napájecí zdroj.

Lze anténu namontovat na balkon?

Ano, anténu lze namontovat na balkónové zábradlí pomocí U-třmenů. Připevněte držák, nastavte polohu a utáhněte šrouby.

Jak vyčistit anténu?

Před čištěním odpojte anténu od napájení. Použijte vlhký hadřík – nepoužívejte tekuté ani aerosolové čisticí prostředky.

Co znamená symbol blesku na anténě?

Symbol blesku v trojúhelníku varuje před neizolovaným nebezpečným napětím uvnitř zařízení – neotevírejte kryt, hrozí nebezpečí úrazu elektrickým proudem.

Kde najdu návod k obsluze v polštině?

Návod lze stáhnout ve formátu PDF ze stránky notice-facile.com nebo přímo od výrobce. Na stránce je k dispozici polská verze.

NÁVOD K OBSLUZE SDA 502 SENCOR

Tento symbol indikuje, že tento výrobek používá pro izolaci nebezpečného sítového napětí od uživatelsky přístupných součástí dvojitou izolaci. Při opravě použijte pouze identické náhradní díly.

1. Přečtete si pokyny

Všechny bezpečnostní a provozní pokyny byste si měli přečíst předtím, než začnete váš přístroj používat.

2. Uschovejte si pokyny

Bezpečnostní a provozní pokyny byste si měli uschovat pro pozdější použití.

3. Dbejte na varování

Měla by být dodržována všechna varování uvedená na výrobku a v návodu k obsluze.

4. Postupujte podle pokynů

Měli byste postupovat podle všech provozních pokynů.

5. Čištění

Před čištěním odpojte tento přístroj ze sílové zásuvky. Nepoužívejte tekuté čisticí prostředky nebo čisticí prostředky ve spreji. Pro čištění používejte navlhčený hadřík.

6. Příslušenství

Používejte pouze výrobcem stanovené příslušenství, protože jiné než doporučené příslušenství může způsobit nebezpečí.

7. Voda a vlhkost

Nepoužívejte tento výrobek v blízkosti vody – například blízko vany, umyvadla, kuchyňského dřezu nebo nádob na prádlo; v mokrém suterénu; nebo blízko bazénu apod.

8. Doplňky

Neumistujte tento výrobek na nestabilní podstavec, stojan, konzolu nebo stolek. Výrobek by mohl spadnout a způsobit vážné zranění dětem nebo dospělým, nebo by se mohl vážně poškodit. Používejte výrobek jen s podstavcem, stojanem nebo stolkem doporučeným výrobcem nebo prodávaný společně s přístrojem. Jakákoliv montáž výrobku musí být prováděna podle pokynů výrobce a mělo by být použito montážní příslušenství doporučené výrobcem.

9. Odvětrávání

Výřezy a otvory v přístroji slouží k odvětrávání a zajištění spolehlivého provozu přístroje ajeho ochrany proti přehřátí – tyto otvory nesmí být blokovány nebo zakrývány. Otvory nesmí být nikdy blokovány umístováním přístroje na postel, pohovku, rohož nebo jiný podobný povrch. Tento přístroj by neměl být umístován do uzavřeného prostoru, jako je např. knihovna nebo polička, nebude-li zajištěno řádné odvětrávání nebo dodržovány pokyny výrobce. Větrání nesmí být omezováno

přikrytím větracích otvorů předměty, jako jsou noviny, ubrusy, záclony apod.

10. Zdroje energie

Tento přístroj smí být napájen pouze ze zdroje energie, který je uveden na typovém štítku. Pokud si nejste jisti parametry zdroje energie ve vaší domácnosti, obraťte se na vašeho prodejce nebo místní energetickou společnost. Přístroje určené pro provoz na baterie nebo jiné zdroje napájení – viz návod k použití.

11. Uzemnění nebo polarizace

Tento výrobek může být vybaven polarizovanou zástrčkou pro střídavý proud (zástrčka s jedním širším hrotem oproti ostatním). Tuto zástrčku je možno připojit do síťové zástrčky pouze jedním způsobem. Jedná se o bezpečnostní opatření. Pokud zástrčka zcela nepasuje do zásuvky, zkuste zástrčku otočit. Pokud zástrčka stále nejde zasunout do vaší zásuvky, obraťte se na kvalifi lovaného elektrikáře se žádostí o výměnu síťové zástrčky za vhodný typ. Neblokujte bezpečnostní účel polarizované zástrčky.

12. Ochrana napájecího kabelu

Sítové napájecí kabely by měly být vedeny tak, aby po nech nebyl možno šlapat, nebo aby na nich nebo pod nimi nebyly umístěny žádné předměty – přitom je třeba dbát zvýšené pozornosti zejména u kabelů v zástrčkách, zásuvkách a místech, které vystupují z přístroje.

13. Uzemnění venkovní antény

Je-li připojena venkovní anténa nebo kabelový systém, zajistěte, aby byla anténa nebo kabelový systém uzemněn tak, aby byla poskytnuta určitá ochrana proti napěťovým špičkám a vytvořeným statickým nábojům.

Bouřka s blesky

Pro zvýšení ochrany během bouřky s blesky nebo v případě, že nebudete přístroj delší dobu používat, odpojte síťový napájecí kabel ze síťové zásuvky a odpojte anténní nebo kabelový systém. Předejdete tak možnosti poškození přístroje v důsledku atmosférické elektřiny nebo rázů na napájecím vedení.

14. Elektrické vedení

Systém venkovní antény by neměl být umístěn v blízkosti venkovního vedení nebo jiných elektrických osvětlovacích nebo napájecích obvodů, nebo tam, kde může dojít k pádu do takových elektrických vedení nebo obvodů. Při instalaci venkovního anténního systému byste měli být velmi opatrní, abyste se nedotkli takových elektrických vedení nebo obvodů, jelikož by to mohlo mít smrtelné následky.

15. Vniknutí předmětů a tekutiny

Nikdy nestrkejte do tohoto přístroje prostřednictvím otvorů žádné předměty, jelikož by se mohly dotknout bodů s nebezpečným napětím nebo zkratovat části, které by mohly zapříčinit požár nebo úraz elektrickým proudem. Nikdy do tohoto přístroje nelijte tekutiny.

16. Opravy

V žádném případě se nepokoušejte opravovat tento přístroj vlastními silami, protože po otevření skřině nebo odstranění krytů byste se mohli vystavit nebezpečnému napětí nebo jinému nebezpeči. Opravy a údržbu svěřte kvalifikovaným servisním technikům.

17. Poškození vyžadující opravu

Za následujících podmínek odpojte přístroj ze síťové zásuvky a obratte se na kvalifi kovaný servis:

A) Pokud je poškozen napájecí kabel nebo jeho zástrčka.
B) Pokud byla na přístroj vylita tekutina nebo došlo ke vniknutí předmětů do přístroje.
C) Pokud byl přístroj vystaven dešti nebo vodě.
D) Pokud přístroj nepracuje normálně podle návodu k obsluze. Nastavujte pouze ty prvky, které jsou popsány v návodu k obsluze, jelikož nesprávné nastavení jiných prvků může mít za následek poškození a bude často vyžadovat rozsáhlou opravu kvalifi kovaným technikem, pro obnovení normálního provozu přístroje.
E) Pokud vám přístroj spadl na zem nebo byl jakýmkoli jiným způsobem poškozen.
F) Pokud prístroj vykazuje zřetelnou změnu chování, znamená to, že je vyžadována oprava.

18. Montáž na stěnu nebo pod strop

Přístroj by měl být namontován na stěnu nebo strop pouze způsobem, který doporučuje výrobce.

19. Vysoká teplota

Tento přístroj musí být umístěn mimo zdroje tepla, jakými jsou např. radiátory, konvektory, kamna nebo podobná zařízení (včetně zesilovačů) produkující teplo.

NÁVOD PRO INSTALACI

Anténa pro příjem programů pozemní digitální TV (DVB-T/T2) a digitálního rozhlasu (T-DAB).

Vestavěný zesilovač pro kvalitní příjem v pásmech VHF a UHF na místech s kritickou úrovní signálu digitální TV.

Možnost nasměrování antény v rozsahu 0 – 360°, a to jak horizontální tak i ve vertikální rovině.

Plochá sestava využívající současné znalosti v oboru zlepšuje příjem digitálních i analogových signálů.

Možnost instalace na stěnu, na stožár, popř. na zábradlí (balkónu).

Odolnost proti povětrnostním vlivům: vodovzdorné provedení odolné vůči působení UV záření.

Součástí dodávky je montážní sada pro instalaci antény mimo místnosti.

Rozsah přijímané frekvence

VHF: III. TV pásmo (174 - 230 MHz) (T-DAB a DVB-T)

UHF: IV. A V. TV pásmo (470 - 790 MHz) (DVB-T/T2)

Výstup: max. 100 dB/μV

Impedance: 75 Ω

Napájení: DC5,0V/0,55A/2,75W

Konektory: typ F

Zesílení:

VHF: max. 30 dB

UHF: max. 25 dB

Poznámka:

• Během bouřky přístroj nepoužívejte a vypněte jeho napájení.
- Pokud prístroj nepoužíváte, nebo když jej nebudete používat po delší dobu, prístroj vypněte a odpojte od síťové zásuvky.
- Jestliže je příjem pomocí tohoto přístroje nedostatečný, přemístěte anténu na jiné vhodné místo.

INSTALACE ANTÉNY

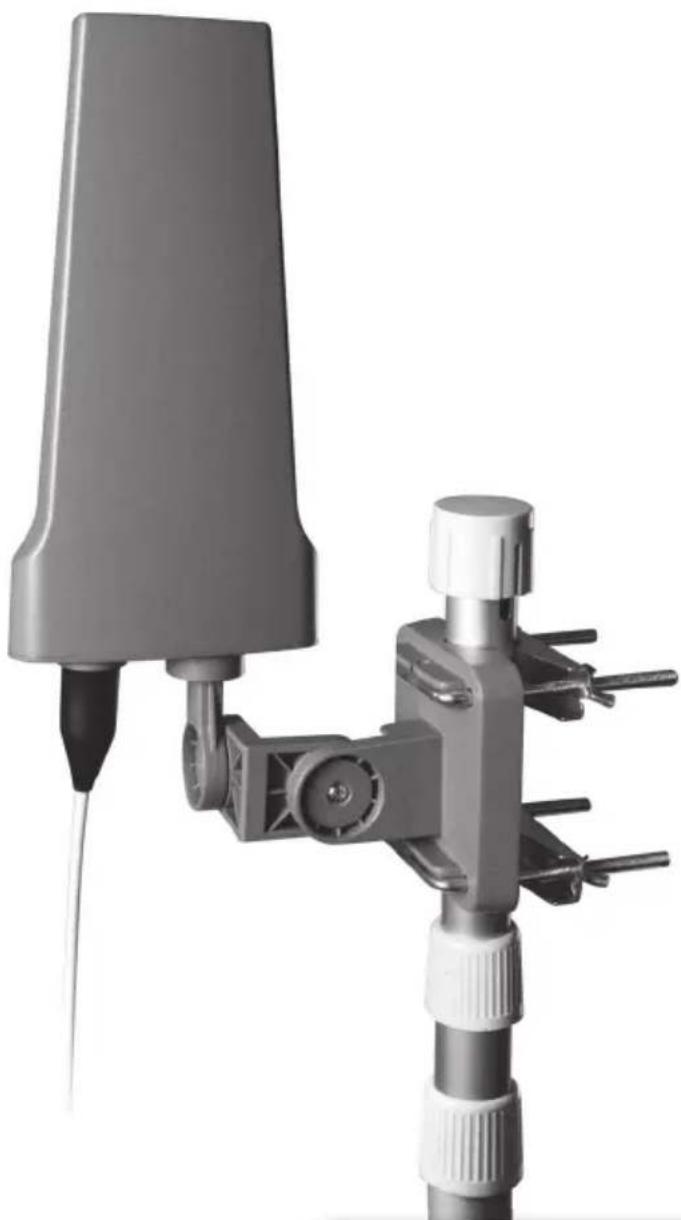

A. Instalace na stožár

Pro instalaci na stožár použijte svorníky ve tvaru „U“. Seřidte držák antény a zajistěte dotažením šroubů.

Pro otáčení anténou ponechejte cca 1 metr volného anténního napáječe upevněného ke stožáru cca 0,5 metru pod anténou.

B. Instalace na stěnu

Pro instalaci na stěnu vyvrtejte do stěny otvory s roztečí odpovídající otvorům v držáku antény o průměru hmoždinek. Do vyvrtaných otvorů vložte plastové hmoždinky a potom přišroubujte držák antény ke stěně. dotažením šroubů.

C. Instalace na zábradlí (balkónu)

Pro upevnění antény k zábradlí balkónu použijte svorníky ve tvaru „U“. K zábradlí připevněte držák antény a po nasměrování antény dotáhněte všechny šrouby. něného ke stožáru cca 0,5 metru pod anténou.

1. Upevnění krytu proti vniknutí vody

K výstupnímu konektoru antény připojte anténní napáječ a zajistěte jej.

Potom k anténě upevněte kryt ochrany proti vniknutí vody.

2. Připojení a použití antény

Volný konec kabelu anténního napáječe připojte ke konektoru ANT IN set-top boxu a připojte výstup ze set-top boxu k televizoru. Potom k set-top boxu připojte konektor kabelu síťového adaptéru a vložte síťový adaptér do síťové zásuvky.

Volný konec kabelu anténního napáječe připojte k anténní zásuvce televizoru a potom k televizoru připojte zdroj jeho napájení (sítový kabel nebo síťový adaptér – viz návod k obsluze televizoru). Pro napájení antény aktivujte prostřednictvím nabídky televizoru funkci napájení externí aktivní antény.

Volný konec kabelu anténního napáječe připojte ke konektoru ANT IN set-top boxu a pro napájení antény aktivujte prostřednic-tvím nabídky set-top boxu funkci napájení externí aktivní antény. Výstup ze set-top boxu připojte k televizoru.

3. Nasměrování antény

Podle polarity přijí- maného signálu je nutné nasměrová- ní antény v horizontál- ní nebo vertikální rovině.

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některýb zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

14. Elektrické vedenie

Výstup: max. 100 dB/μV

Impedancia: 75 Ω

Napájanie: DC5,0V/0,55A/2,75W

Konektory: typ F

Zosilnenie:

VHF: max. 30 dB

UHF: max. 25 dB

Poznámka:

Pro instalaci na stěnu vyvrtejte do stěny otvory s roztečí odpovídající otvorům v držáku antény o průměru hmoždinek. Do vyvrtaných otvorů vložte plastové hmoždinky a potom přišroubujte držák antény ke stěně, dotažením šroubů.

Pro upevnění antény k zábradlí balkónu použijte svorníky ve tvaru „U“. K zábradlí připevněte držák antény a po nasměrování antény dotáhněte všechny šrouby. něného ke stožáru cca 0,5 metru pod anténou.

K výstupnému konektoru antény pripojte anténový napájač a zaistite ho.

Volný koniec kábla anténového napájača pripojte ku konektoru ANT IN set-top boxu a pripojte výstup zo set-top boxu k televízoru. Potom k set-top boxu pripojte konektorkábla sietového adaptéra a vložte sietový adaptér do sietovej zásuvky.
