Terméktípus	Aktív külső DVB-T/T2 és T-DAB antenna
VHF frekvenciatartomány	174 – 230 MHz (III. TV sáv)
UHF frekvenciatartomány	470 – 790 MHz (IV/V. TV sáv)
VHF erősítés	Max. 30 dB
UHF erősítés	Max. 25 dB
Impedancia	75 Ω
Tápellátás	DC 5,0 V / 0,55 A / 2,75 W
Kimenet	Max. 100 dB/μV
Csatlakozó	F típus
Beállítási szabályozás	0 – 360°, függőlegesen és vízszintesen
Szerelési lehetőségek	Falon, árbocon vagy erkélykorláton
Időjárásállóság	Vízálló, UV-sugárzásnak ellenálló
A csomag tartalma	Antenna, tápegység, szerelési tartozékok (csavarok, dübelek, U-csavarok)
Beépített erősítő	Igen
Kivitel	Lapos, modern

Gyakran ismételt kérdések - SDA 502 SENCOR

Hogyan szereljem fel a Sencor SDA 502 antennát egy árbocra?

Használjon U alakú csavarokat a tartó árbocra rögzítéséhez. Állítsa be az antenna irányát, és húzza meg a csavarokat. Hagyjon körülbelül 1 méter szabad tápkábelt az árbocra rögzítve az antenna alatt 0,5 méter magasságban.

Az antenna alkalmas DVB-T2 jel vételére?

Igen, az antenna támogatja a DVB-T/T2-t az UHF sávban (470-790 MHz) és a T-DAB-ot a VHF sávban (174-230 MHz).

Hogyan csatlakoztassam az antennát dekóder nélküli TV-hez?

Csatlakoztassa a tápegység antenna kábelének szabad végét közvetlenül a TV ANT IN aljzatához. Ezután a TV menüjében aktiválja a külső aktív antenna tápellátásának funkcióját.

Mit tegyek, ha a vétel gyenge?

Próbálja megváltoztatni az antenna helyzetét – állítsa be függőlegesen és vízszintesen 0-360°-os tartományban. Ha ez nem segít, vigye az antennát egy másik, jobb lefedettségű helyre.

Az antenna ellenáll az esőnek?

Igen, az antenna vízálló burkolattal rendelkezik, és ellenáll az UV-sugárzásnak, így kültéri felszerelésre alkalmas. Ne felejtse el felhelyezni a védőkupakot a kábelcsatlakozóra.

Milyen tápellátási feszültség szükséges?

A tápegység 5,0 V egyenfeszültséget és 0,55 A áramot szolgáltat (2,75 W teljesítmény). Kizárólag a mellékelt tápegységet használja.

Az antenna felszerelhető erkélyre?

Igen, az antenna felszerelhető erkélykorlátra U alakú csavarok segítségével. Rögzítse a tartót, állítsa be az irányt, és húzza meg a csavarokat.

Hogyan tisztítsam meg az antennát?

Tisztítás előtt húzza ki az antennát a tápegységből. Használjon nedves rongyot – ne használjon folyékony vagy aeroszolos tisztítószereket.

Mit jelent a villám szimbólum az antennán?

A háromszögben lévő villám szimbólum a készülék belsejében lévő nem szigetelt veszélyes feszültségre figyelmeztet – ne nyissa ki a burkolatot, áramütés veszélye.

Hol találom a használati utasítást lengyel nyelven?

Az utasítás letölthető PDF formátumban a notice-facile.com oldalról vagy közvetlenül a gyártótól. Az oldalon elérhető lengyel verzió.

HASZNÁLATI ÚTMUTATÓ SDA 502 SENCOR

12. Ochrana napájacieho kábla

Ez a jel azt jelzi, hogy a terméket kétszeres szigeteléssel látták el a veszélyes hálózati feszültség és a felhasználónak hozzáférhető tett részek között. Szervizeléskor csakis teljesen megegyező cserealkatrészeket használjon.

1. Olvassa el az utasításokat

A termék működtetése előtt az összes biztonsági és kezelési utasítást el kell olvasni.

2. Örizze meg az utasításokat

A biztonsági és kezelési utasításokat a későbbiekre is meg kell őrizni.

3. A figyelmeztetések megszívlelése

A terméken feltüntetett és a felhasználói kézikönyvben található összes fi gyelmeztetést tiszteletben kell tartani.

4. Kövesse az utasításokat

Az összes kezelési utasítást tiszteletben kell tartani.

5. Tisztítás

A tisztítás elkezdése előtt húzza ki a készülék csatlakozó dugaszát a fali aljzatból. Ne használjon folyékony vagy permet formájú tisztítószereket. A tisztításhoz nedves rongyot használjon.

6. Tartozékok

Csak a gyártó által ajánlott kiegészítőket használjon, az azoktól eltérők használata kockázatos.

7. Víz és nedvesség

Ne használja ezt a terméket víz közelében, például: furdókád, mosogatótál, konyhai mosogató vagy mosóteknő mellett; nedves alagsorban úszómedence; vagy hasonlók közelében.

8. Tartozékok

Ne helyezze a terméket instabil állványra, háromlábú állványra, polcra vagy asztalra. A termék leeshet és komolyan megsebesíthet egy gyereket vagy egy felnőttet, vagy komolyan károsodhat. Csak a gyártó által ajánlott vagy a termékkel együtt árult állványt, háromlábú tartót, polcot vagy asztalt használjon. A termék bármilyen rögzítéséhez követni kell a gyártó utasításait, és csak a gyártó által javasolt rögzítési kiegészítőt szabad használni.

9 Szellőzés

A készüléktesten kiképzett rések és nyílások a készülék szellőzését, megbízható működését és túlmelegedés elleni védelmét szolgálják, ezért ezeket nem szabad eltömni vagy lefedni. A nyílásokat soha nem szabad eltorlaszolni a készülék ágyra, kanapéra, szönyegre vagy egyéb, hasonló felületre történő helyezésével. Ezt a terméket nem szabad olyan beépített szerkezetekbe helyezni, mint a könyvszekrény vagy a könyvespolc, kivéve azt az esetet, ha megfelelő szellőztetést biztosítanak neki, vagy ha betartották a gyártó utasításait. A szellőzést tilos a szellőzőnyílások letakarásával

gátolni tárgyakkal, mint pl. újság, terítő, függöny stb.

10. Áramellátás

Ezt a terméket csak a műszaki jellemzős címkén feltüntetett áramforrás-típusról szabad táplálni. Amennyiben nem biztos otthona elektromos hálózatának típusáról, forduljon a termék forgalmazójához vagy a helyi áramszolgáltató vállalathoz. Akkumulátorról vagy egyéb áramforrásról működtetni szándékozott termékek esetén olvassa el a kezelési útmutatót.

11. Földelés vagy polarizálás

Előfordulhat, hogy a terméket polarizált váltóáramú hálózati csatlakozó dugasszal látják el (olyan dugasz, melynek egyik villája szélesebb a másiknál). Ezt a dugaszt csak egyféleképpen lehet beduíni a csatlakozó aljzatba. Biztonsági intézkedésről van szó. Amennyiben képtelen a dugasz teljes beillesztésébe, fordítsa meg a dugaszt és ismét próbálkozzon. Ha a dugasz beillesztése így sem sikerül, lépjen kapcsolatba villanyszerelőjével és cseréltesse ki elavult csatlak ozó aljzatát. Ne hatástalanítsa a polarizált csatlakozó biztonsági funkcióját.

12. A tápkábel védelme

A tápkábeleket úgy kell elhelyezni, hogy ne lehessen rájuk lépni és ne csípődjenek be a tárgyak alá. Különleges fi gyelmet kell szentelni a kábeleknek és a dugaszoknak, az elosztóknak és annak a pontnak, ahol a kábelek kilépnek a termékböl.

13. A kültéri antenna földelése

Ha külső antenna vagy kábelrendszer csatlakozik, győződjön meg róla, hogy az antenna vagy a kábelrendszer leföldelt-e, mert ez védelmet nyújt a túlfeszültség és a sztatikus feltöltés ellen.

Villámlás

A termék fokozottabb védelme érdekében, a villámlásokkal járó viharok esetén, hosszabb idein tartó felügyelet nélkül való hagyás vagy használaton kívül helyezés esetére, húzza ki a dugaszt a hálózati csatlakozó aljzatból és válassza le az antennát vagy a kábeltelevíziós-rendszert. Ezzel megelőzi a készülék lehetséges károsodását villámlás vagy áramlökés esetén.

14. Elektromos vezetékek

A külső antennarendszert nem szabad a felette elmenő elektromos vezetékek, villanyvilágítási vagy egyéb áramkörök alá helyezni, vagy olyan helyre tenni ahol ráeshet ezekre. Külső antennarendszer felszerelésekor különösen óvatosan kell eljárni, nehogy megérintse az ilyen vezetékeket vagy áramköröket, mert ez akár halálos is lehet.

15. Tárgyak bekerülése vagy folyadék behatolása

Soha ne nyomjon be semmilyen tárgyat a készülék nyílásain, mert azok veszélyes mértékű feszültséggel rendelkező pontokkal érintkezhetnek vagy rövidzárlatot okozhatnak, és ez tüzet vagy áramütést okozhat. Soha, semmilyen folyadékot ne öntsön a termékre.

16. Javítás

Soha ne próbálkozzon a termék önhatalmú javításával, mivel a burkolatok kinyitása vagy eltávolításával, mert veszélyes mértékű feszültségnek vagy egyéb kockázatoknak teszi ki magát. Bizza a szervizelést szakemberekre.

17. Károsodás miatti szervízelés

Húzza ki a termék csatlakozó dugaszát a fali csatlakozó aljzatból, majd - az alábbi feltételek mellett - forduljon szakképzett szervizszemélyzethez:

A) Ha a tápkábel-csatlakozó megsérült,
B) Ha a termékbe folyadék vagy idegen tárgy jutott,
C) Ha a termék esőnek vagy víznek lett kitéve,
D) Ha a termék a használati utasítás követése ellenére sem működik megfelelően. Csak azokat a kezelőszerveket állítsa be, amelyek a használati utasítás részét képezik, mert a kezelőszervek nem megfelelő beállítása károsodást okozhat, és a termék szokásos működésének beállításához szakember kemény munkájára lehet szükség,
E) Ha a termék leesett vagy bármilyen egyéb módon károsodott.
F) Ha a termék teljesítménye jelentősen változik, az szervizelés szükségességét jelzi.

18. Fali vagy mennyezeti felszerelés

A terméket a gyártó tanácsai szerint kell felszerelni a falra vagy a mennyezetre.

19. Höhatás

A terméket távol kell tartani az olyan hőforrásoktól, mint a hősugárzók, a hőcserélők, a kályhák vagy az egyéb olyan termékek (ideértve az erősítőket is), amelyek hőt gerjesztenek.

TELEPÍTÉSI ÚTMUTATÓ

Földi digitális TV (DVB-T/T2) és digitális rádió (T-DAB) műsorok vételére szolgáló antenna.
Beépített erősítő a digitális TV minőségi vételhez kritikus jelszintű helyeken VHF és UHF sávban.
Az antenna beállításának lehetősége 0 – 360°-ban, vízszintes és függőleges síkban is.
A lapos kivitel a jelenlegi ismereteket használja ki, javítva a digitális és analóg jel vételét.
Falra, rúdra vagy korlátra (erkély) is szerelhető.

Aktív külső antenna DVB-T és T-DAB vételhez

SDA 502

Ellenálló az időjárás hatásainak: a vízhatlan kivitel ellenáll az UV sugárzás hatásának.

Frenkvenciavétel tartománya

VHF: III. TV sáv (174 - 230 MHz) (T-DAB és DVB-T)

UHF: IV. A V. TV sáv (470 - 790 MHz) (DVB-T/T2)

Kimenet: max. 100 dB/μV

Impedancia: 75 Ω

Tápellátás: DC5,0V/0,55A/2,75W

Csatlakozások: F típus

Erösítés:

VHF: max. 30 dB

UHF: max. 25 dB

Megjegyzés:

• Vihar közben a készüléket ne használja és kapcsolja le az áramforrásról.
- Ha a készüléket nem használja, vagy ha hosszabb ideig nem fogja használni, kapcsolja ki és kapcsolja le a hálózatról.
- Ha a vétel ezen készülékkel nem elégséges, helyezze át az antennát megfelelőbb helyre.

AZ ANTENNA TELEPÍTÉSE

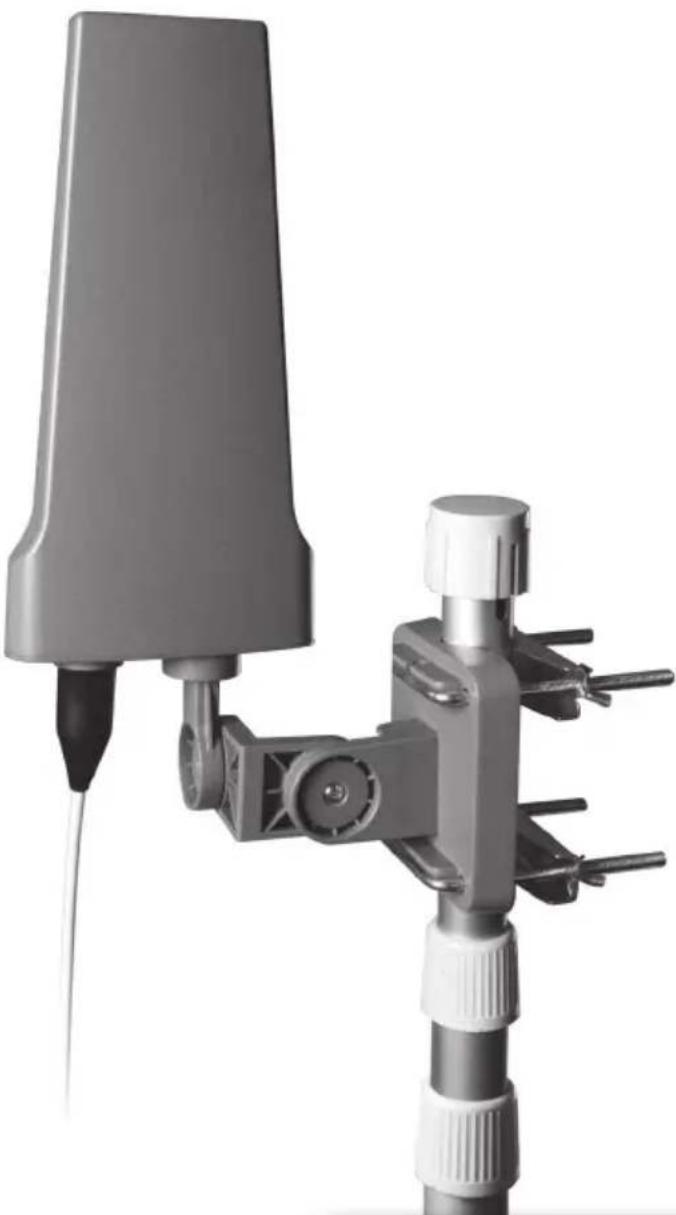

A. Rúdra telepítés

Rúdra telepítéshez használja az U-alakú csatolókat. Az antenna tartóját állítsa össze és biztosítsa a csavarok behúzásával.

Az antenna forgatásához az antenna alatt kb. 0,5 méterre a rúdhoz rögzített antenna tápellátó kábeljét hagyja szabadon kb. 1 méterre.

B. Falra telepítés

A falra telepítéshez fúrjon a falba az antenna-tartóban levő nyilásoknak megfelelő távban lyukakat a tiplik átmérőjével. A kifúrt lyukakba tegye a műanyag tipliket, majd csavarozza az antenna-tartót a falhoz.

C. Korlátra (erkélyre) telepítés

Az antenna korlátra telepítéséhez használja az U-alakú csatolókat. A korláthoz rögzítse az antenna-tartót és az antenna iránybeállítása után csavarozza be az összes csavart.

Aktív külső antenna DVB-T és T-DAB vételhez

SDA 502

1. Vízbeszivárgás elleni védelem felerősítése

Az antenna kimeneti csatlakozásához csatlakoztassa az antenna tápellátást és rögzítse.

Ezután az antennához erősítse a vizbeszivárgás elleni védelem fedelét.

2. Az antenna csatlakoztatása és használata

Az antenna csatlakozó szabad végét csatlakoztassa a set-top box ANT IN csatlakozásához és a set-top box kimenetét csatlakoztassa a televízióhoz. Ezután a set-top boxhoz csatlakoztassa a hálózati adapter kábelét és szúrja az adaptert a hálózati aljzatba.

Az antenna csatlakozó szabad végét csatlakoztassa a televízió antenna-bemenetéhez, majd a televízióhoz csatlakoztassa a tápforrást (hálózati kábel vagy hálózati adapter -lsd televízió használati útmutató). Az antenna tápellátását a televízió menü külső aktív antenna tápellátása funkciójával aktiválja.

Az antenna csatlakozó szabad végét csatlakoztassa a set-top box ANT IN csatlakozáshoz és az antenna tápellátását a set-top box menü külső aktív antenna tápellátása funkciójával aktiválja. A set-top box kimenetét csatlakoztassa a televízióhoz.

3. Az antenna iránybeállítása

A vételezett jel polaritása szerint az antennát vízszintes vagy függőleges szintben be kell állítani.

A hasznalt csomagoloanyagokat a helyi kijelolt hulladeklerako helyre helyezze el.

HASZNÁLT ELEKTROMOS ÉS ELEKTRONIKUS BERENDEZÉSEK MEGSEMMISÍTÉSE

Ez a jelzes a termeken vagy a kiserő dokumentacioban azt jelzi, hogy az elektromos vagy elektronikus termek nem dobható haztartasi hulladek koze. A helyes megsemmisiteshez es ujrafelhasznalashoz ezen termekeket kijelolt hulladekgyűjtő helyre adja le. Az EU orszagaiban vagy mas europai orszagokban a termekek visszavalthatoak az eladohelyen azonos uj termek vasarlasanal. A termek helyes megsemmisitesevel segit megelőzni az előkornyezetre es emberi egeszsegre kockazatos lehetseges veszelyek kialakulasat amelyek a hulladek helytelen kezelesevel adodhatnanak. Tovabbi reszletekről erdeklődjon a helyi hatosagnal vagy a legkozelebbi gyűjtőhelyen. Az ilyen fajta huladek helytelen megsemmisitese a helyi előirasokkal osszhangban birsaggal sujtható.

Vállalkozások számára a Európai Unióban

Ha meg akarja semmisiteni az elektromos vagy elektronikus berendezest, kerje a szukseges informaciokat az eladojatol vgy beszallitojatol.

Megsemmisítés Európai Unión kívüli országban

Ez a jelzes az Europai Unioban ervenyes. Ha meg akarja semmisiteni a termeket, kerje a szukseges informaciokat a helyes megsemmisitesról a helyi hivataloktol vagy az eladojatol.

Ez a termek osszhangban van az EU elektromagneses kompatibilitasrol es arambiztonsagrol szolo iranyelveivel.

Valtoztatasok a szovegben, kivitelben es műszaki jellemzőkben előzetes figyelmeztetes nelkul tortenhetnek es minden modositasra vonatkozo jog fenntartva.
