Típus	TV antenna
Márka	Sencor
Modell	SDA 512
Termékkategória	Beltéri TV antenna
Méret (körülbelül)	20 x 10 x 2 cm
Súly (körülbelül)	150 g
Tápellátás	Passzív (nincs szükség külső tápegységre)
Frekvenciatartomány	VHF (174-230 MHz) és UHF (470-862 MHz)
Impedancia	75 ohm
Kábelhossz	1.5 m koaxiális kábel F-típusú csatlakozóval
Vételi távolság	Akár 50 km, a tereptől és akadályoktól függően
Szerelés	Asztali állvány mellékelve
Jellemzők	Kompakt kialakítás, könnyű telepítés, nincs szükség további adapterre
Tisztítás	Törölje száraz, puha ruhával; ne használjon folyadékokat vagy oldószereket
Biztonság	Tartsa távol nedvességtől és hőforrásoktól
Pótalkatrészek / Javíthatóság	Nincsenek felhasználó által javítható alkatrészek; forduljon a hivatalos szervizközponthoz

Gyakran ismételt kérdések - SDA 512 SENCOR

Hogyan állítsam be a Sencor SDA 512 antennát?

Csatlakoztassa az antenna koaxiális kábelét a TV antenna bemenetéhez. A legjobb vétel érdekében helyezze az antennát ablak közelébe vagy magas polcra. Ezután indítson csatornakeresést a TV-n.

Szüksége van a SDA 512-nek tápegységre?

Nem, ez egy passzív antenna, és nincs szüksége külső tápellátásra. Egyszerűen csatlakoztassa a TV-hez.

Milyen csatornákat foghatok ezzel az antennával?

VHF (7-13 csatorna) és UHF (14-51 csatorna) digitális TV jeleket fogad. Az elérhetőség a helytől és az adótornyoktól függ.

Miért gyenge a vétel?

Próbálja áthelyezni az antennát ablak közelébe vagy magasabbra. Kerülje a fém akadályokat és az elektronikus zavarást. Egy csatorna-újrakeresés segíthet.

Használhatom ezt az antennát kültéren?

Az SDA 512 beltéri használatra készült. Kültéri használata időjárás miatt károsíthatja.

Milyen típusú csatlakozót használ?

Szabványos F-típusú koaxiális csatlakozóval rendelkezik, amely a legtöbb TV-hez és set-top boxhoz illik.

Erősített az antenna?

Nem, az SDA 512 egy passzív (nem erősített) antenna. Gyenge jelű területeken erősítőre lehet szükség.

Hogyan tisztítsam az antennát?

Húzza ki az antennát, és törölje le egy száraz, puha ruhával. Ne használjon vizet vagy tisztítószereket.

Mi a garanciális időszak erre a termékre?

A garanciális részletek a kézikönyvben találhatók. Jellemzően a Sencor 24 hónap garanciát biztosít a vásárlás dátumától.

Csatlakoztathatom ezt az antennát több TV-hez?

Használhat jelosztót, de ez csökkentheti a jelerősséget. Legjobb egyetlen TV-vel használni.

HASZNÁLATI ÚTMUTATÓ SDA 512 SENCOR

Kültéri digitális televízió antenna

Használati útmutató

H

Ez ajel azt jelzi, hogy a terméket kétszeres szigetelésselátták el a veszélyes hálózati feszültség és a felhasználónak hozzáférhető tett részek között. Szervizeléskor csakis teljesen megegyező cserealkatrészeket használjon.

Kültéri használatra.

A digitális földi adásjel (DVB-T), rádióadók (DAB rádióadók) és FM rádiójel jóminőségű vétele.

Alacsony zajszint és integrált erősítő áramkör.

Jelerösség-kontroll

Duális kimenet

Egyszerű telepítés és kezelés

Bemeneti feszültség (110 – 120 V vagy 220 – 240 V)

Üzemi feszültség (DC 5,0 V / 0,55 A / 2,75 W)

Integrált 5G (LTE) szűrő

Frenkvenciavétel tartománya: VHF: 47 - 230 MHz, UHF: 470 - 694 MHz

Hozam: VHF: 12 dB / UHF: 12 dB

Megjegyzés:

• Vihar közben a készüléket ne használja és kapcsolja le az áramforrásról.
- Ha a készüléket nem használja, vagy ha hosszabb ideig nem fogja használni, kapcsolja ki és kapcsolja le a hálózatról.
- Ha a vétel ezen készülékkel nem elégséges, helyezze át az antennát megfelelőbb helyre.

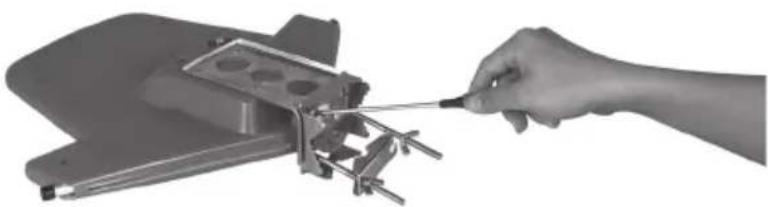

1. A tartó falra szerelése

Tegye az antennára a tartóját (lsd képen

1) és két csavarral jól rögzítse.

Kép. 1

Kültéri digitális televízió antenna

SDA 512

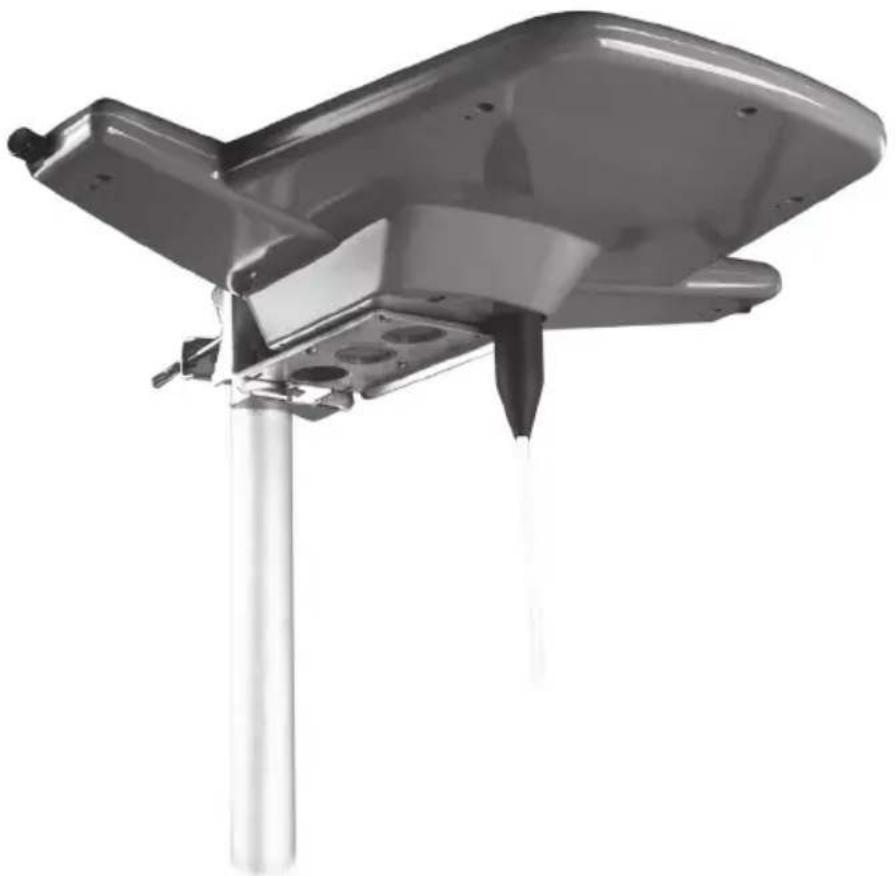

2. Az antenna felszerelése

Lazítsa ki a szárnyas anyákat, a tartó konstrukciója közé tegye a rudat és azután rögzítse a szárnyas anyákkal. Kép. 2

3. A telepítés csatlakozói

(1) Húzza át a koaxiális kábelt a vízhatlan fejen.
(2) Húzzon ki 10 mm-t a koaxiális kábel lefedésből.
(3) Hajlítsa meg a szegélyt és húzzon ki 8 mm-t a koaxiális kábel habbelsőből.
(4) Húzza át a koaxiális kábelt az F típusú dugaszon.
(5) Fejezze be a telepítést.

1. Csatlakoztassa az F típusú dugaszt az F típusú aljzatba és tegye fel a vízhatlan fejet.

Kép. 3
Kép. 4

Az antenna csatlakoztatása és használata

Az antenna csatlakozó szabad végét csatlakoztassa a set-top box ANT IN csatlakozásához és a set-top box kimenetét csatlakoztassa a televízióhoz. Ezután a set-top boxhoz csatlakoztassa a hálózati adapter kábelét és szúrja az adaptert a hálózati aljzatba.

Az antenna csatlakozó szabad végét csatlakoztassa a televízió antennabemenetéhez, majd a televízióhoz csatlakoztassa a tápforrást (hálózati kábel vagy hálózati ada pter -lsd televízió használati útmutató). Az antenna tápellátását a televízió menü külső aktív antenna tápellátása funkciójával aktiválja.

Az antenna csatlakozó szabad végét csatlakoztassa a set-top box ANT IN csallakozásához és az antenna tápellátását a set-top box menü külső aktív antenna tápellátása funkciójával aktiválja. A set-top box kimenetét csatlakoztassa a televízióhoz.

UTASÍTÁSOK ÉS TÁJÉKOZTATÓ A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓAN

A hasznalt csomagoloanyagokat a helyi kijelolt hulladeklerako helyre helyezze el.

HASZNÁLT ELEKTROMOS ÉS ELEKTRONIKUS BERENDEZÉSEK MEGSEMMISÍTÉSE

Ez a jelzes a termeken vagy a kiserő dokumentacioban azt jelzi, hogy az elektromos vagy elektronikus termek nem dobhato haztartasi hulladek koze. A helyes megsemmisiteshez es ujrafelhasznalashoz ezen termekeket kijelolt hulladekgyűjtő helyre adja le. Az EU orszagaiban vagy mas europai orszagokban a termekek visszavalthatoak az eladohelyen azonos uj termek vasarlasanal. A termek helyes megsemmisitesevel segit megelőzni az előkornyezetre es emberi egeszsegre kockazatos lehetseges veszelyek kialakulasat amelyek a hulladek helytelen kezelesevel adodhatnanak. Tovabbi reszletekról erdeklődjon a helyi hatosagnal vagy a legkozelebbi gyűjtőhelyen. Az ilyen fajta huladek helytelen megsemmisitese a helyi előirasokkal osszhangban birsaggal sujtható.

Vállalkozások számára a Európai Unióban

Ha meg akarja semmisiteni az elektromos vagy elektronikus berendezest, kerje a szukseges informaciokat az eladojatol vgy beszallitojatol.

Megsemmisítés Európai Unión kívüli országban

Ez a jelzes az Europai Unioban ervenyes. Ha meg akarja semmisiteni a termeket, kerje a szukseges informaciokat a helyes megsemmisitesröl a helyi hivataloktol vagy az eladojatol.

Ezennel a FAST ČR, a.s. kijelenti, hogy az SDA 512 típusú rádióberendezés megfelel a 2014/53 / EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: www.sencor.eu

Valtoztatasok a szovegben, kivitelben es műszaki jellemzőkben előzetes figyelmeztetes nelkul tortenhetnek és minden modositasra vonatkozo jog fenntartva.
