NÁVOD K OBSLUZE SDA 640 SENCOR

Pasivní venkovní anténa pro digitální vysílání

Návod k použití

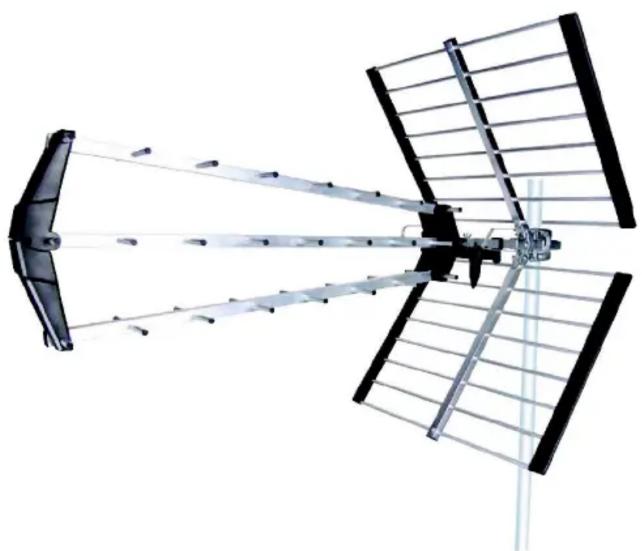

Pasivní venkovní anténa pro digitální vysílání

SDA 640

Charakteristika

Špičkový příjem digitálního i analogového pozemního vysílání v pásmu UHF

Vysoký zisk

Výborná citlivost a odolnost proti rušení

Anténa je vhodná do oblastí s nízkou úrovní signálu

Použití kvalitních materiálů odolávajících povětrnostním vlivům

Robustní provedení

Jednoduchá montáž

Vestavěný symetrizační člen

F-konektor pro připojení kabelu s minimem ztrát

Technická data

Frekvenční rozsah: UHF 470\~862 MHz

Přijímané kanály: 21–69

Zisk: 16 dB

Impedance: 75 Ω

Předozadní poměr: 25 dB

Počet prvků: 42

Polarizace: Horizontální

Dosah: 120 km

Konektor: F-konektor

Instalace

Po rozbalení si překontrolujte kompletnost antény.

Při sestavování a instalaci antény postupujte podle přiloženého návodu.

Přestože montáž antény je velmi jednoduchá, doporučujeme Vám obrátit se na specializovanou firmu z důvodu dosažení nejlepšího příjmu a možného úrazu při práci ve výškách.

Anténu nainstalujte tam, kde předpokládáte signál vysílače a směrové nastavení provádějte jejím pomalým pootáčením směrem k vysílači.

Kovové předměty (elektrické vedení, komíny atp.) v bezprostřední blízkosti antény mohou způsobovat nežádoucí rušení. Jestliže je příjem nedostatečný, přemístěte anténu na jiné vhodné místo.

1. Sestavení ráhna antény

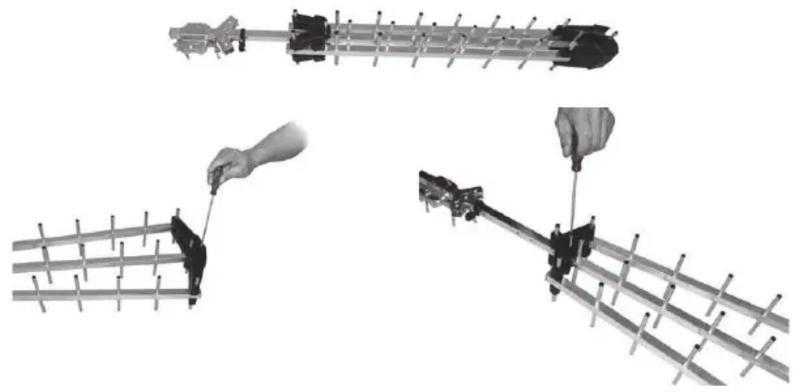

Rozevřete skládací část antény a přiloženým šroubky ji zajistěte – viz obrázky níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 640

2. Instalace krabičky zářiče

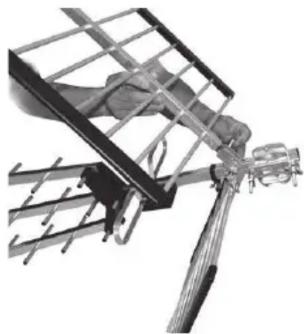

Krabičku zářiče přiložte k ráhnu antény a přišroubujte ji k němu přiloženou křídlovou maticí – viz obrázek níže.

Dva rošty reflektoru vložte do držáku a přiloženými šrouby je přišroubujte k ráhnu antény – viz obrázek níže.

Na anténní stožár nasadte úchyt a pevně jej přišroubujte – viz obrázek níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 640

1. Instalace vodotěsné krytky a konektoru F na koaxiální kabel
   a) Ustřihněte konec přiložené gumové krytky, jak je naznačeno na obrázku.
   b) Krytkou protáhněte koaxiální kabel.
   c) Na koaxiální kabel nainstalujte konektor F – viz obrázek níže.

6. Připojení koaxiálního kabelu

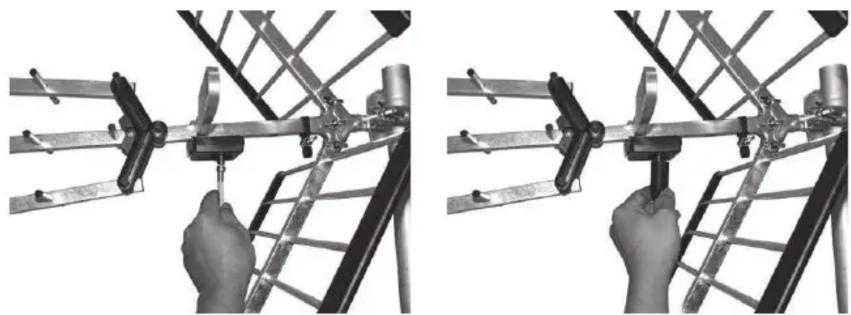

Koaxiální kabel připojte ke krabičce zářiče na anténě. Poté přes spoj přetáhněte vodotěsnou krytku. Kabel k anténě přichytřte kabelovým úchytem – viz obrázek níže.

Pokyny a informace pro nakládání s použitým obalem

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Změny v textu, designu a specifikací můžou nastat bez předchozího upozornění a vyhrazujeme si právo na jejich úpravu.
