SDA 611 - TV anténa SENCOR - Bezplatný návod k obsluze

Typ produktu	Televizní anténa
Model	SDA 611
Značka	Sencor
Typ antény	Vnitřní / pokojová
Frekvenční rozsah	VHF (174–230 MHz) a UHF (470–862 MHz)
Televizní standardy	DVB-T / DVB-T2
Maximální zisk	cca 15–25 dBi (odhadovaně)
Zesílení signálu	Ano, vestavěný zesilovač (pravděpodobně)
Napájení	Přes koaxiální kabel (5 V DC, napájecí adaptér v balení)
Impedance	75 Ω
Konektor	F-type (IEC)
Délka kabelu	cca 1,5 m (odhadovaně)
Rozměry (v. x š. x h.)	cca 20 x 15 x 5 cm (odhadovaně)
Hmotnost	cca 0,3 kg (odhadovaně)
Materiál krytu	Plast
Barva	Černá / bílá (nepotvrzeno)
Možnost montáže	Na stole / skříňce (stativ v balení?)
Nastavení úhlu	Ano, otočná hlavice
Doporučené použití	Pro příjem pozemní digitální televize v domácích podmínkách
Příslušenství v balení	Napájecí adaptér, koaxiální kabel, návod
Země původu	Čína (pravděpodobně)
Záruka	24 měsíce (standardní záruka výrobce)
Certifikáty	CE, RoHS

Často kladené otázky - SDA 611 SENCOR

Jak připojit anténu Sencor SDA 611 k televizoru?

Anténu je třeba připojit do anténního konektoru v televizoru pomocí přiloženého koaxiálního kabelu. Pokud je anténa aktivní, připojte také napájecí adaptér do elektrické zásuvky.

Je anténa SDA 611 vhodná pro příjem DVB-T2?

Ano, anténa podporuje standardy DVB-T i DVB-T2, díky čemuž je kompatibilní s novým vysíláním v Polsku.

Jak zlepšit kvalitu příjmu signálu?

Nasaďte anténu směrem k nejbližšímu vysílači, vyhněte se kovovým překážkám a umístěte ji co nejvýše. Pokud je to nutné, použijte vestavěný zesilovač (zapněte napájení).

Vyžaduje anténa napájení?

Ano, anténa SDA 611 je vybavena zesilovačem, který vyžaduje napájení přes přiložený síťový adaptér (5 V DC). Bez napájení může být příjem slabší.

Jaké kanály lze přijímat anténou Sencor?

Anténa přijímá kanály pozemní televize v pásmech VHF a UHF, tedy všechny dostupné multiplexy DVB-T2 ve vašem okolí.

Lze anténu namontovat venku?

Doporučujeme použití antény uvnitř místností. Není uzpůsobena pro povětrnostní podmínky, vlhkost ani přímé sluneční záření.

Jak vyčistit anténu?

Odpojte anténu od napájení a televizoru. Otírejte kryt suchým, měkkým hadříkem. Nepoužívejte chemické prostředky ani vodu.

Co dělat, pokud anténa nefunguje?

Zkontrolujte připojení kabelů, zda je napájecí adaptér zapojen do elektřiny, zda je televizor v režimu anténního příjmu. Můžete také zkusit resetovat anténu odpojením od napájení na minutu.

Jaká je délka kabelu antény?

Délka kabelu je přibližně 1,5 metru, což umožňuje pohodlné umístění antény v blízkosti televizoru.

Má anténa záruku?

Ano, na produkt je poskytována standardní záruka výrobce – obvykle 24 měsíců. Uschovejte doklad o koupi.

NÁVOD K OBSLUZE SDA 611 SENCOR

Pasivní venkovní anténa pro digitální vysílání

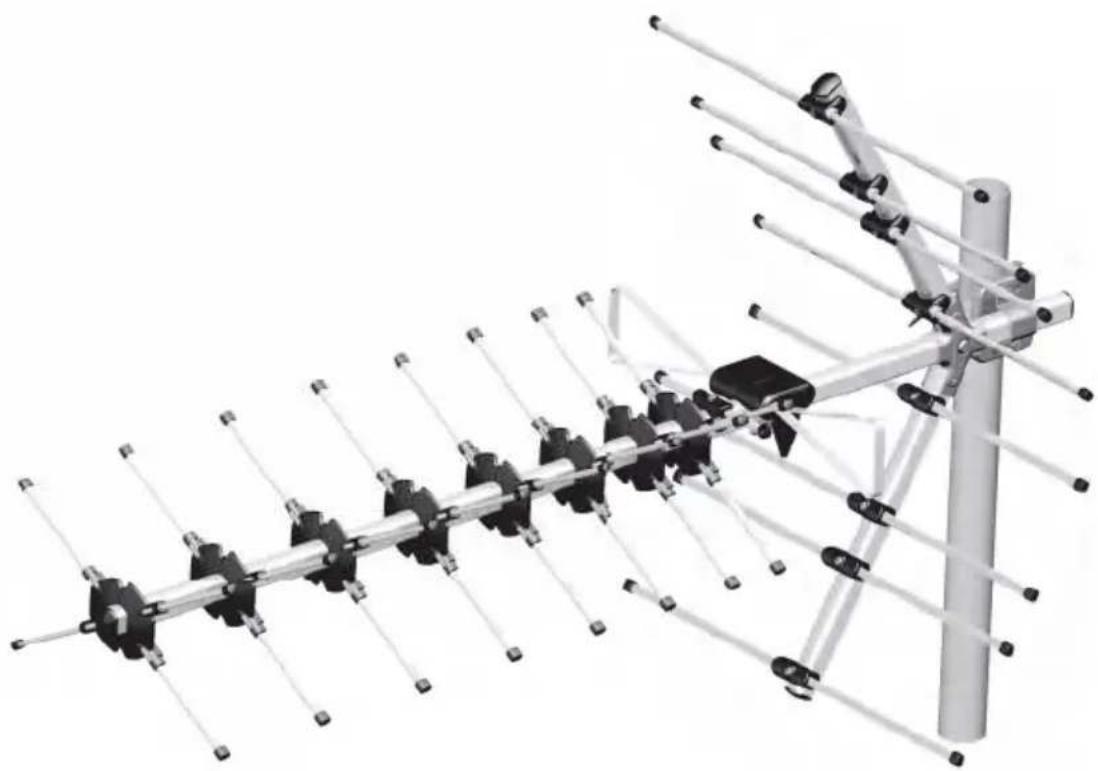

Návod k použití

N

Špičkový přijem digitálního i analogového pozemního vysílání v pásmu UHF

Vysoká citlivost a odolnost proti rušení

Použití kvalitních materiálů odolávajících povětrnostním vlivům

Robustní provedení

Jednoduchá montáž

Vestavěný symetrizační člen

F-konektor pro připojení kabelu s minimem ztrát

Technická data

Frekvenční rozsah: UHF470\~694 MHz

Kanály: 21–48

Zisk: 12 dB

Impedance: 75 Ω

Předozadní poměr: 25 dB

Počet prvků: 42

Polarizace: Horizontální

Dosah: 95 km

Konektor: F-konektor

Instalace

Po rozbalení si překontrolujte kompletnost antény.

Při sestavování a instalaci antény postupujte podle přiloženého návodu.

Přestože montáž antény je velmi jednoduchá, doporučujerne Vám obrátit se na specializovanou firmu z důvodu dosažení nejlepšího příjmu a možného úrazu při práci ve výškách.

Anténu nainstalujte tam, kde předpokládáte signál vysílače a směrové nastavení provádějte jejím pomalým pootáčením směrem k vysílači.

Kovové předměty (elektrické vedení, komíny atp.) v bezprostřední blízkosti antény mohou způsobovat nežádoucí rušení.

Jestliže je příjem nedostatečný, přemístěte anténu na jiné vhodné místo.

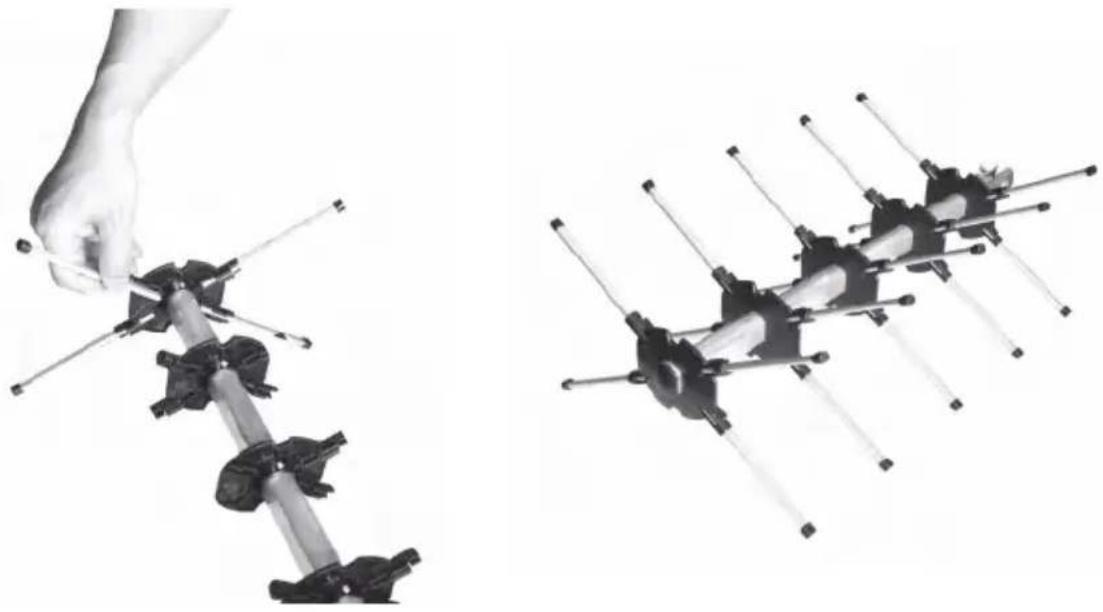

Všechny hliníkové tyčky direktorů zasuňte do plastových držáků – viz obrázky níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 611

N

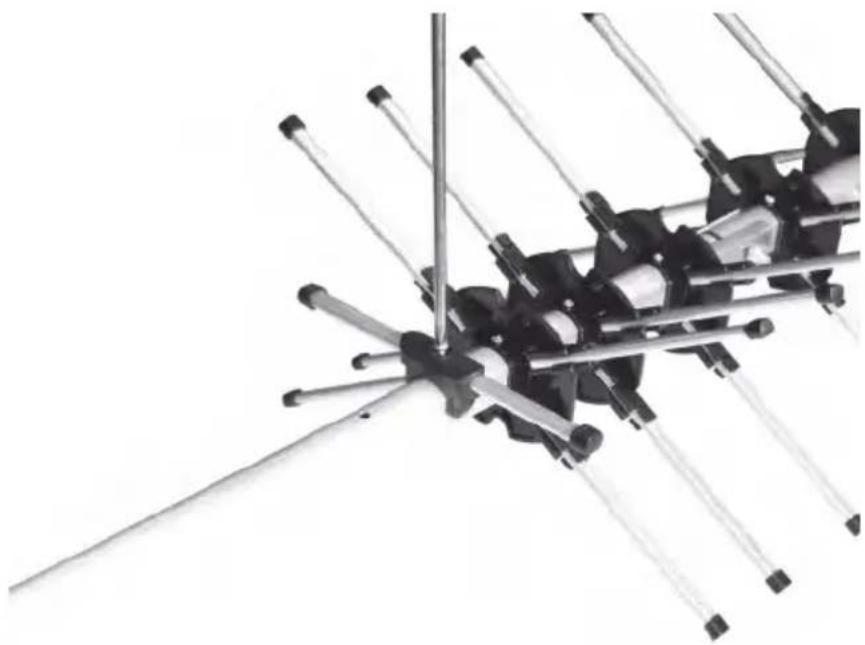

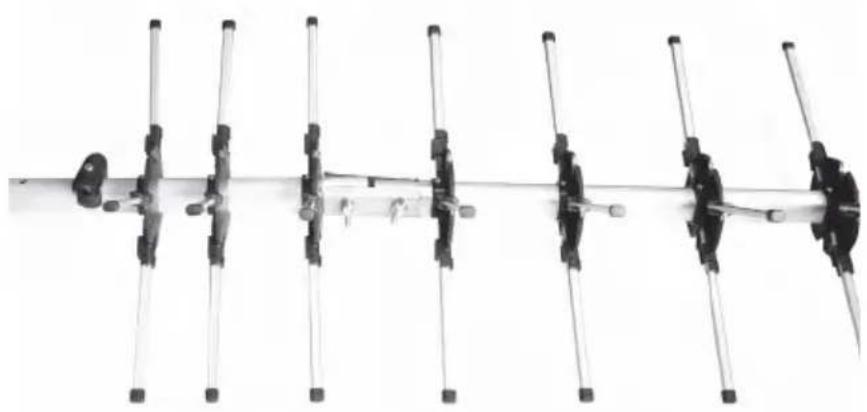

2. Složení ráhna antény

Dvě části ráhna antény spojte přiloženými spojkami a šrouby – viz obrázek níže.

K rähnu antény přiložte a přišroubujte hliníkovou tyčku zářiče – viz obrázek níže.

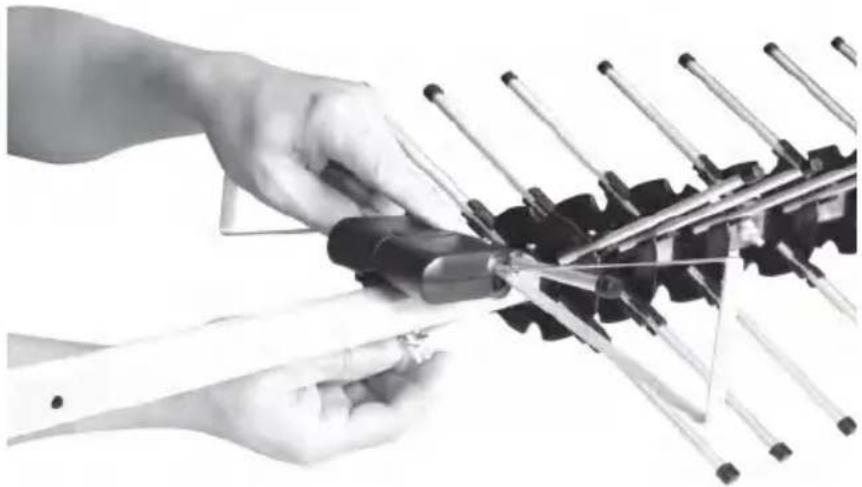

4. Instalace krabičky záříče

Krabičku záříče přiložte k ráhnu antény a přišroubujte ji k němu přiloženou křídlovou maticí – viz obrázek níže.

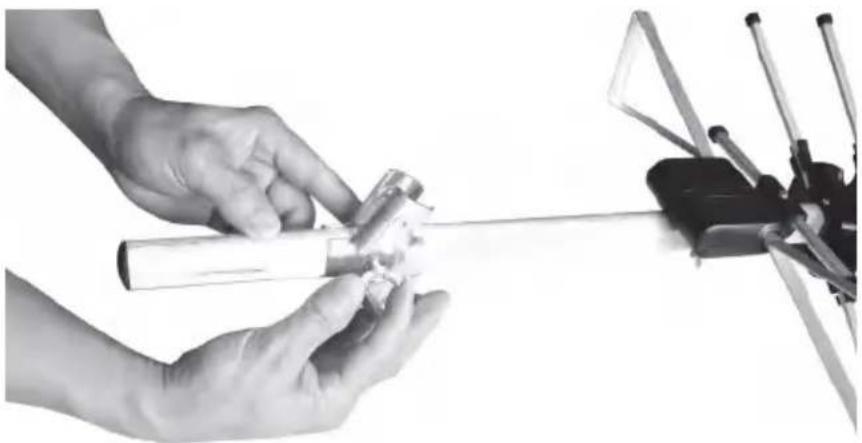

5. Instalace držáků reflektoru

Dva držáky reflektoru přišroubujte k ráhnu antény přiloženou křídlovou maticí – viz obrázek niže.

Pasivní venkovní anténa pro digitální vysílání

SDA 611

N

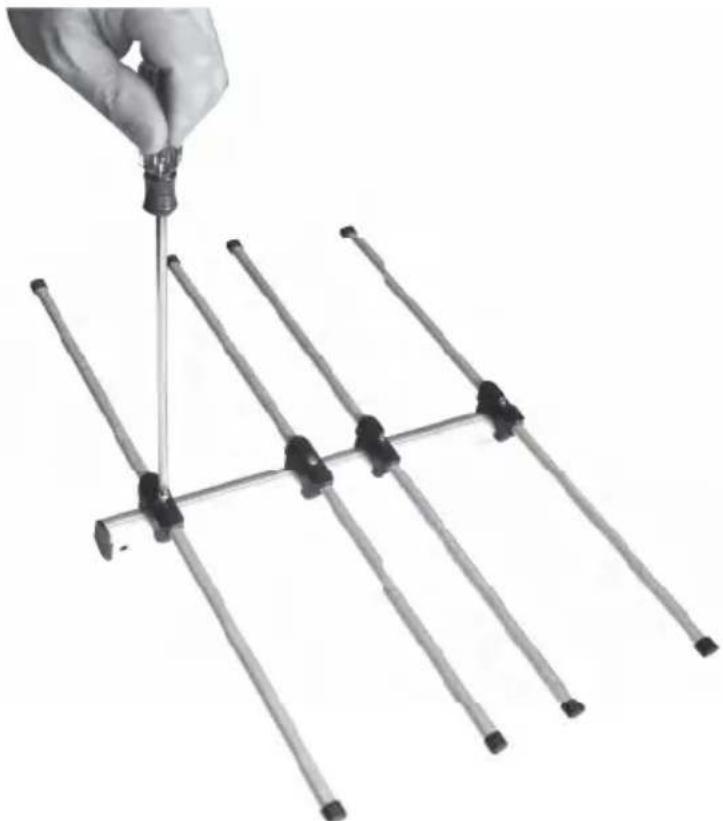

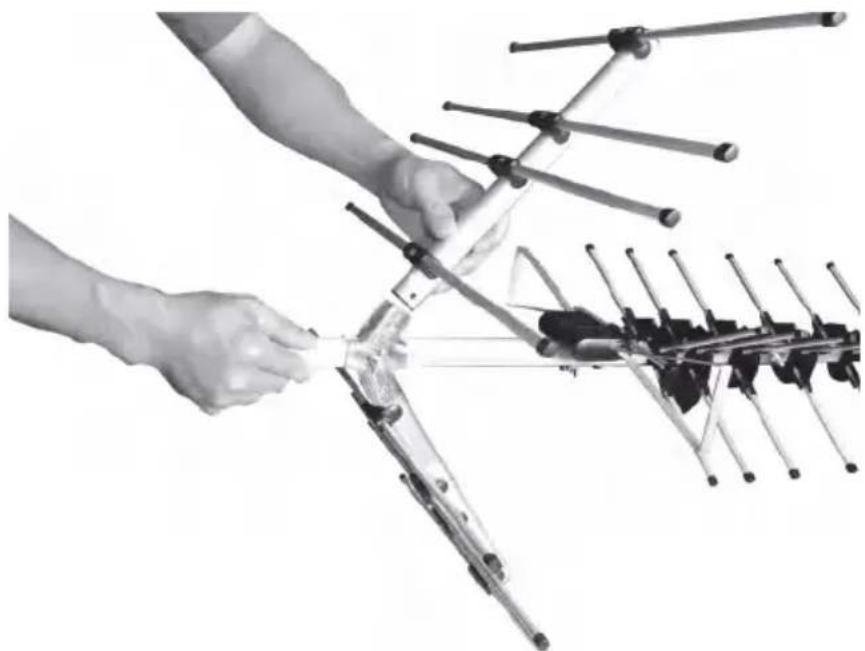

6. Hliníkové tyčky reflektoru

Hliníkové tyčky nasuňte na ráhno reflektoru a přišroubujte je.

Dva reflektory vložte do držáků reflektoru a poté je přiloženými šrouby přišroubujte – viz obrázek níže.

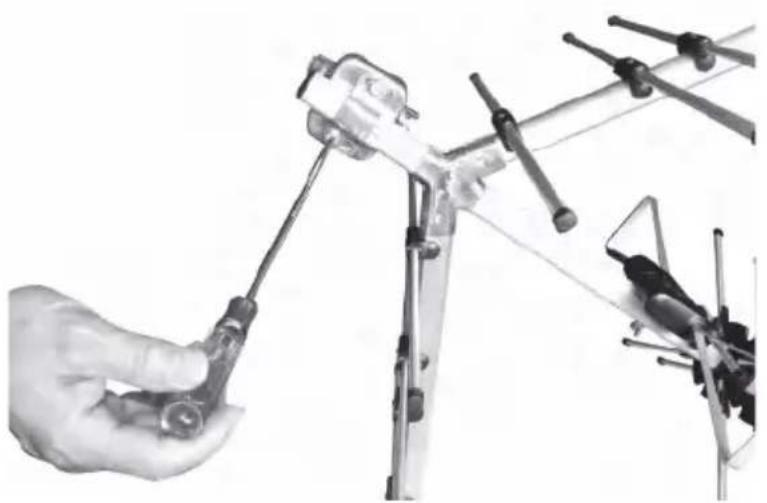

8. Instalace anténního úchytu

Ráhno antény zasuňte do svorek tvaru Ω a přiloženým šroubem jej přišroubujte – viz obrázek níže.

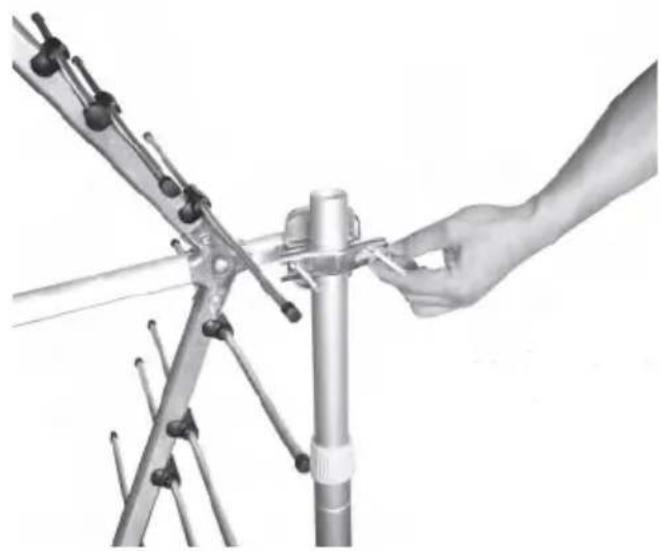

Na anténní stožár nasadte úchyt a pevně jej přišroubujte – viz obrázek níže.

Pasivní venkovní anténa pro digitální vysílání

SDA 611

N

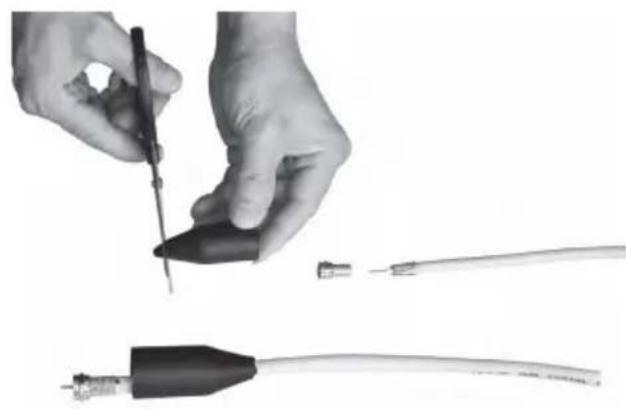

10. Instalace vodotěsné krytky a konektoru F na koaxiální kabel

a) Ustřihněte konec přiložené gumové krytky, jak je naznačeno na obrázku.
b) Krytkou protáhněte koaxiální kabel.
c) Na koaxiální kabel nainstalujte konektor F – viz obrázek níže.

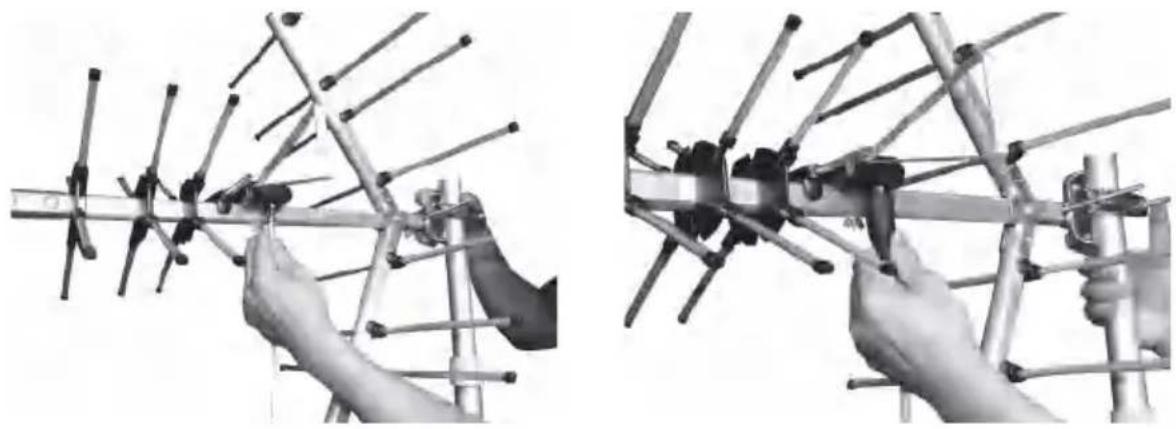

11. Připojení koaxiálního kabelu

Koaxiální kabel připojte ke krabičce zářiče na anténě a poté přes spoj přetáhněte vodotěsnou krytku – viz obrázek.

Pokyny a informace pro nakládání s použitým obalem

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Změny v textu, designu a specifikací můžou nastat bez předchozího upozornění a vyhrazujerne si právo na jejich úpravu.

6. Hliníkové tyčky reflektora

Hliníkové tyčky nasuňte na rahno reflektora a priskrutkujte ich.
