SDA 611 - Antena TV SENCOR - Bezpłatna instrukcja obsługi

Typ produktu	Antena telewizyjna
Model	SDA 611
Marka	Sencor
Rodzaj anteny	Wewnętrzna / pokojowa
Zakres częstotliwości	VHF (174–230 MHz) i UHF (470–862 MHz)
Standardy telewizyjne	DVB-T / DVB-T2
Maksymalny zysk	ok. 15–25 dBi (szacunkowo)
Wzmocnienie sygnału	Tak, wbudowany wzmacniacz (prawdopodobnie)
Zasilanie	Przez kabel koncentryczny (5 V DC, zasilacz w zestawie)
Impedancja	75 Ω
Złącze	F-type (IEC)
Długość kabla	ok. 1,5 m (szacunkowo)
Wymiary (wys. x szer. x gł.)	ok. 20 x 15 x 5 cm (szacunkowo)
Waga	ok. 0,3 kg (szacunkowo)
Materiał obudowy	Tworzywo sztuczne
Kolor	Czarny / biały (niepotwierdzone)
Możliwość montażu	Na biurku / szafce (statyw w zestawie?)
Regulacja kąta	Tak, obrotowa głowica
Zalecane zastosowanie	Do odbioru naziemnej telewizji cyfrowej w warunkach domowych
Akcesoria w zestawie	Zasilacz, kabel koncentryczny, instrukcja
Kraj pochodzenia	Chiny (prawdopodobnie)
Gwarancja	24 miesiące (standardowa gwarancja producenta)
Certyfikaty	CE, RoHS

Często zadawane pytania - SDA 611 SENCOR

Jak podłączyć antenę Sencor SDA 611 do telewizora?

Antenę należy podłączyć do gniazda antenowego w telewizorze za pomocą dołączonego kabla koncentrycznego. Jeśli antena jest aktywna, podłącz także zasilacz do gniazdka sieciowego.

Czy antena SDA 611 nadaje się do odbioru DVB-T2?

Tak, antena obsługuje standardy DVB-T i DVB-T2, dzięki czemu jest kompatybilna z nowym nadawaniem w Polsce.

Jak poprawić jakość odbioru sygnału?

Ustaw antenę w kierunku najbliższego nadajnika, unikaj przeszkód metalowych i umieść ją jak najwyżej. Jeśli to konieczne, użyj wbudowanego wzmacniacza (włącz zasilanie).

Czy antena wymaga zasilania?

Tak, antena SDA 611 jest wyposażona we wzmacniacz, który wymaga zasilania przez dołączony zasilacz sieciowy (5 V DC). Bez zasilania odbiór może być słabszy.

Jakie kanały można odbierać anteną Sencor?

Antena odbiera kanały telewizji naziemnej w zakresach VHF i UHF, czyli wszystkie dostępne w Twojej okolicy multipleksy DVB-T2.

Czy antenę można zamontować na zewnątrz?

Zalecamy stosowanie anteny wewnątrz pomieszczeń. Nie jest przystosowana do warunków atmosferycznych, wilgoci ani bezpośredniego nasłonecznienia.

Jak wyczyścić antenę?

Odłącz antenę od zasilania i telewizora. Przecieraj obudowę suchą, miękką ściereczką. Nie używaj środków chemicznych ani wody.

Co zrobić, jeśli antena nie działa?

Sprawdź połączenia kabli, czy zasilacz jest podłączony do prądu, czy telewizor jest w trybie odbioru antenowego. Możesz też spróbować zresetować antenę odłączając ją od zasilania na minutę.

Jaka jest długość kabla anteny?

Długość kabla wynosi około 1,5 metra, co pozwala na wygodne ustawienie anteny w pobliżu telewizora.

Czy antena ma gwarancję?

Tak, na produkt udzielana jest standardowa gwarancja producenta – zazwyczaj 24 miesiące. Zachowaj dowód zakupu.

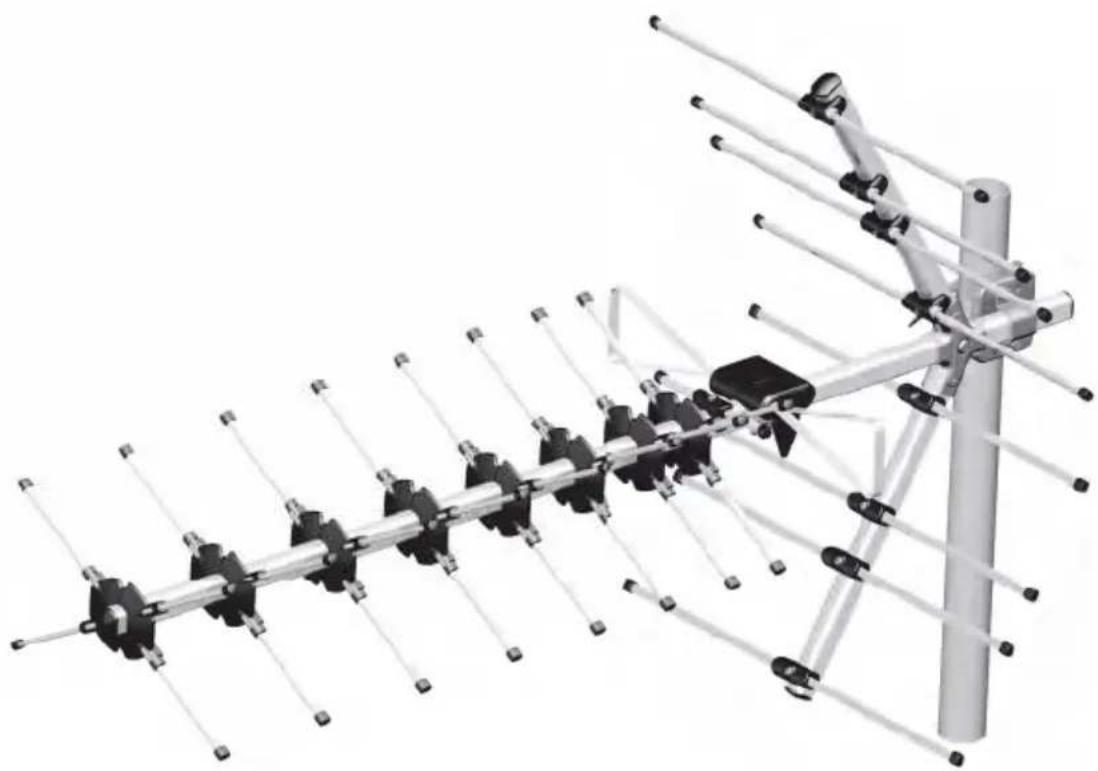

INSTRUKCJA OBSŁUGI SDA 611 SENCOR

Pasywna antena zewnętrzna do odbioru sygnału cyfrowego

Instrukcja obsługi

PL

Najwyższej jakości odbiór sygnału cyfrowego i analogowego w paśmie UHF

Wysoka czułość i odporność na zakłócenia

Wysokiej jakości materiały, odporne na wpływ czynników atmosferycznych

Solidne wykonanie

Prosty montaż

Wbudowany symetryzator

Złącze F do podłączenia kabla z minimum strat

Dane techniczne

Zakres częstotliwości: UHF470\~694 MHz

Kanaly: 21–48

Zysk: 12 dB

Impedancja: 75 Ω

Stosunek promieniowania przód/tył: 25 dB

Liczba elementów: 42

Polaryzacja: Pozioma

Zasięg: 95 km

Złącze: Złącze F

Montaż

Po rozpakowaniu sprawdzić, czy niczego nie brakuje.

W trakcie składania i montażu anteny postępować zgodnie z opisem w instrukcji.

Pomimo prostoty montażu, zalecamy skorzystanie z usług specjalistycznej firmy, celem zapewnienia optymalnego odbioru oraz zapobieżenia wypadkom przy pracach na wysokości.

Antenę należy montować w miejscu, w którym oczekiwany jest zasięg sygnału nadajnika, a ustawienie kierunkowe wykonać obracając powoli antenę w kierunku nadajnika.

Metalowe przedmioty (przewody elektryczne, kominy itp.) w pobliżu anteny mogą powodować zakłócenia.

Jeżeli sygnał jest zbyt słaby, należy przenieść antenę w inne miejsce.

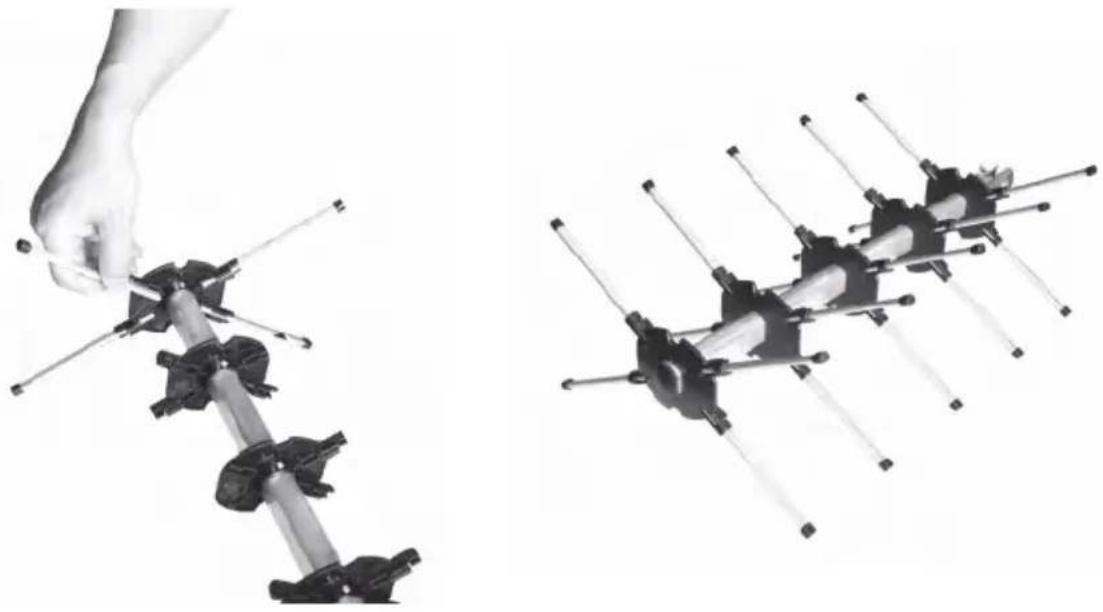

1. Montaż direktorów

Wszystkie aluminiowe tyczki direktorów wsunąć w plastikowe uchwyty – wg rysunków poniżej.

Pasywna antena zewnętrzna do odbioru sygnału cyfrowego

SDA 611

PL

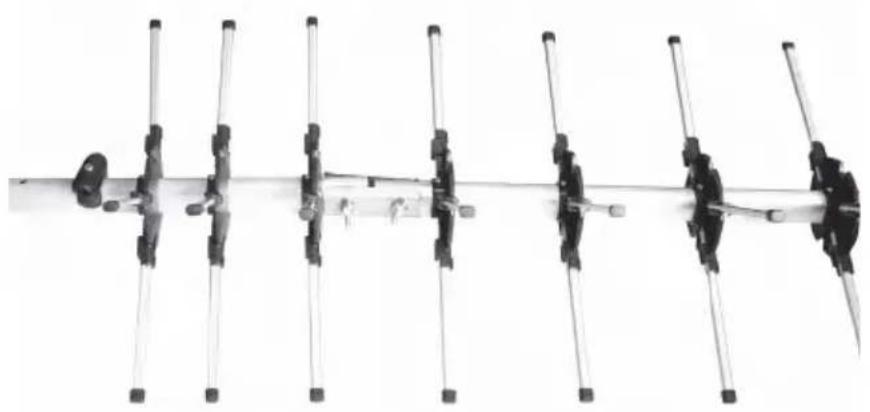

2. Montaż żerdzi anteny

Obie części żerdzi anteny połączyć za pomocą śrub – wg rysunku poniżej.

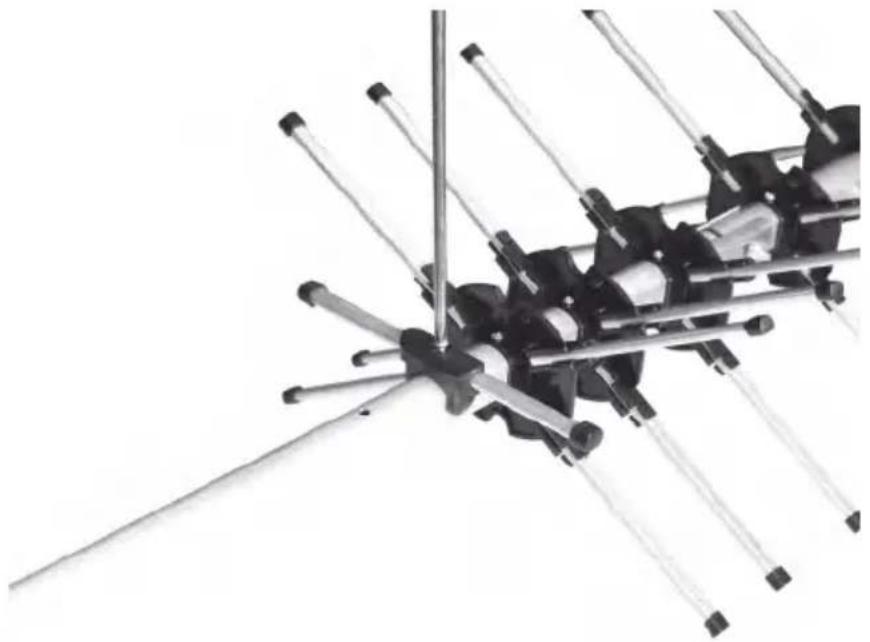

3. Montaż promiennika

Do żerdzi anteny przyłożyć i przykręcić aluminiową tyczkę promiennika – wg rysunku poniżej.

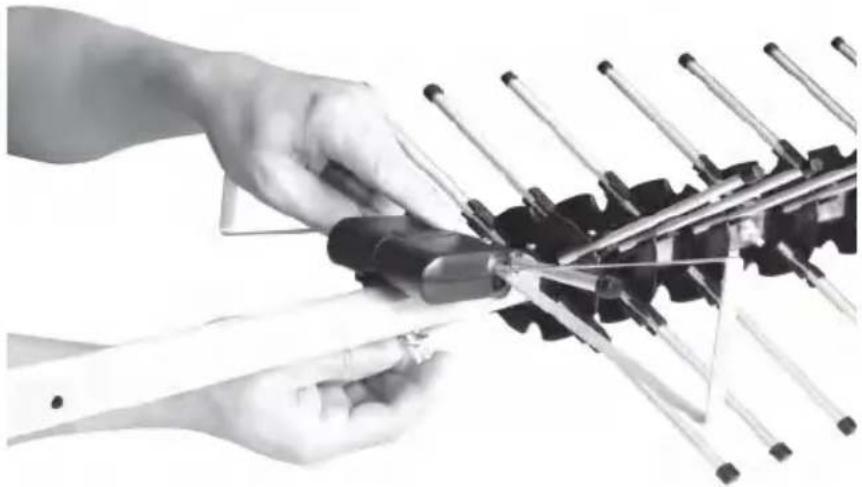

4. Montaż skrzynki promiennika

Skrzynkę promiennika przyłożyć do żerdzi anteny i przymocować nakrętką (w zestawie) – wg rysunku poniżej.

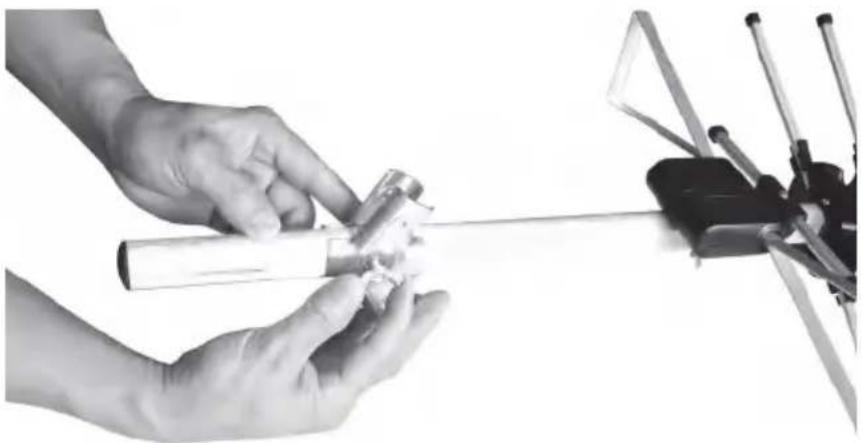

5. Montaż uchwytu reflektora

Dwa uchwyty reflektora przykręcić do żerdzi anteny nakrętką (w zestawie) – wg rysunku poniżej.

Pasywna antena zewnętrzna do odbioru sygnału cyfrowego

SDA 611

PL

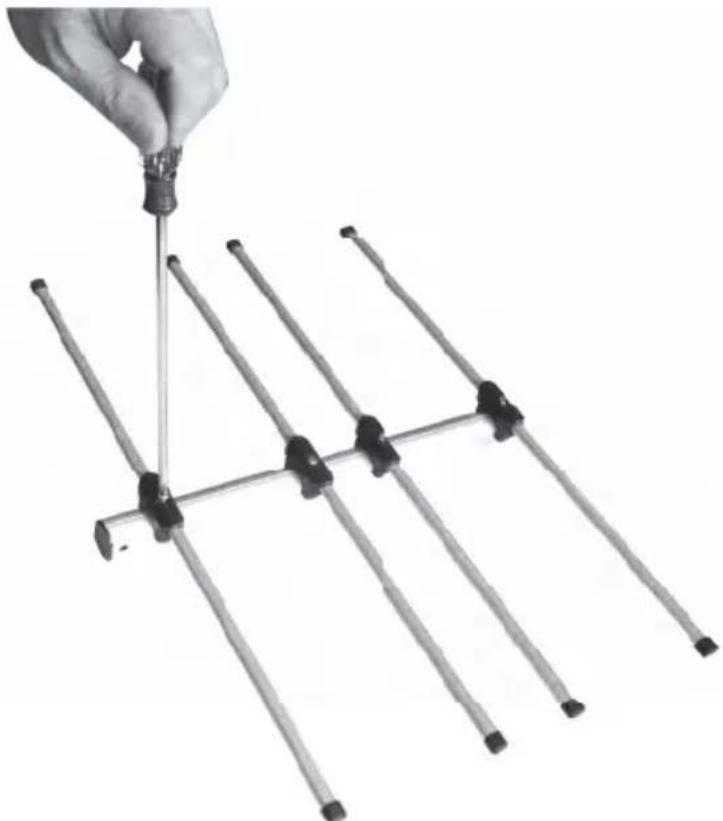

6. Aluminiowe pręty reflektora

Pręty aluminiowe wsuwamy w uchwyty przymocowane do belki reflektora i przykręcamy je.

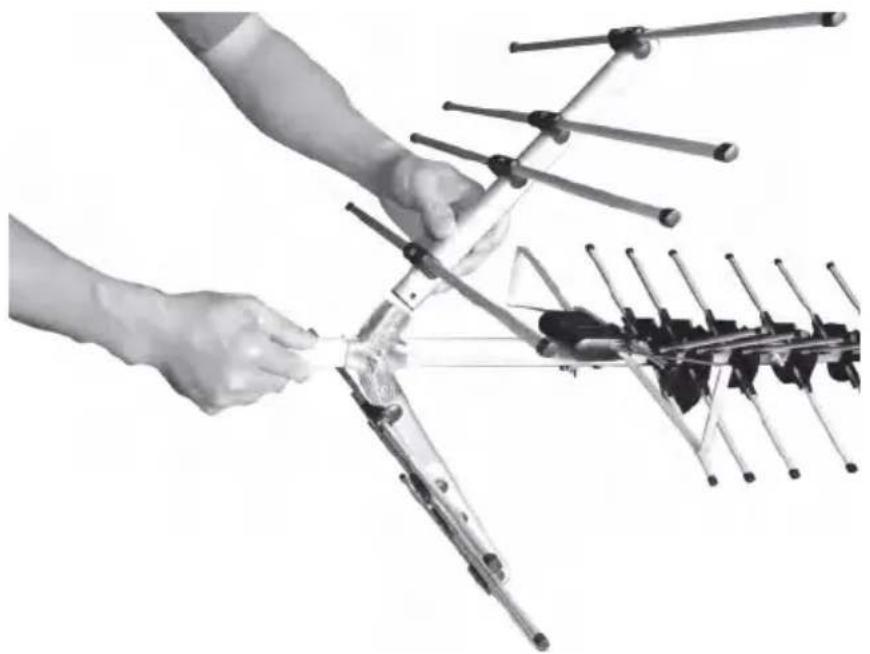

7. Montaż reflektora

Włożyć dwa reflektory w uchwyty i przykręcić na śruby (w zestawie) – wg rysunku poniżej.

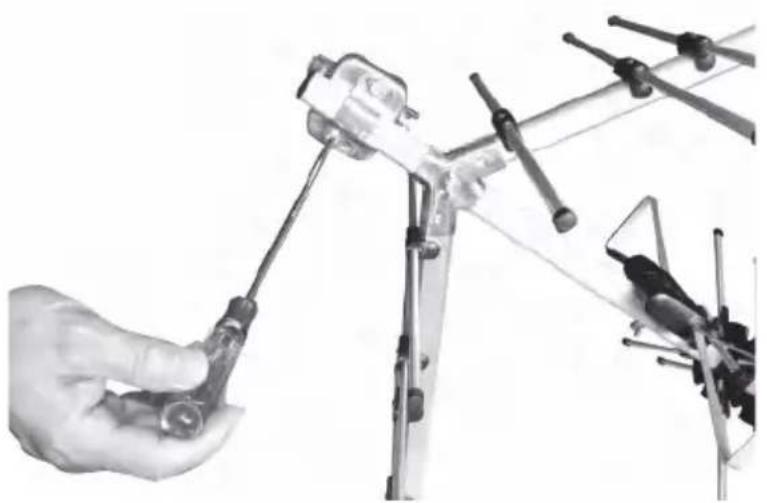

8. Montaż uchwytu antenowego

Wsunąć żerdź anteny do zacisków w kształcie Ω i przykręcić śrubą (w zestawie) – wg rysunku poniżej.

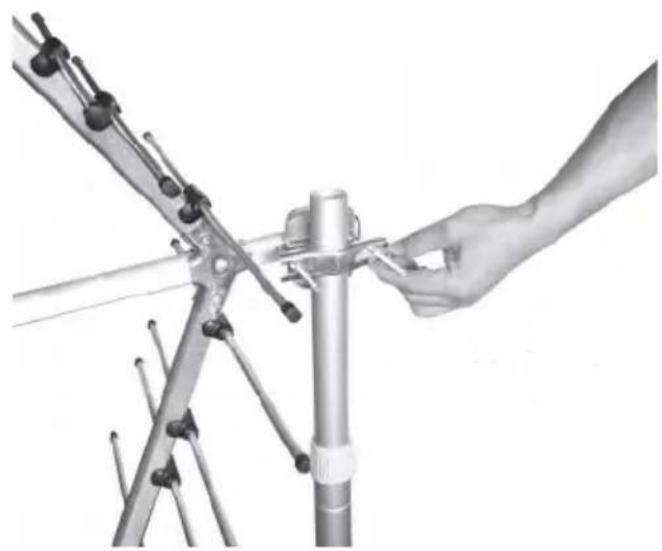

9. Montaż anteny na maszcie

Nasadzić uchwyt na maszt antenowy i mocno dokręcić – wg rysunku poniżej.

Pasywna antena zewnętrzna do odbioru sygnału cyfrowego

SDA 611

PL

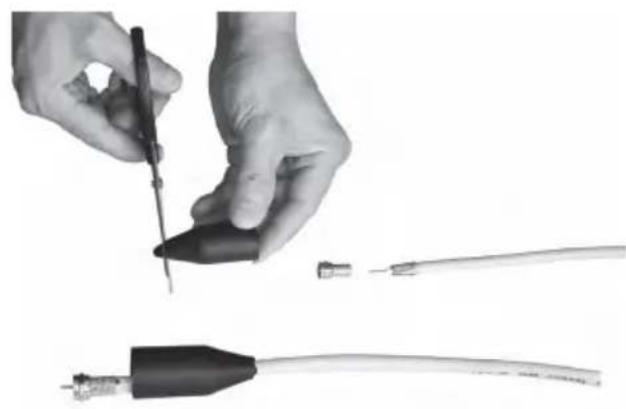

10. Montaż wodoszczelnej osłony i złącza F na kabel koncentryczny

a) Uciąć końcówkę gumowej osłony, zgodnie z oznaczeniem na rysunku.
b) Przeciągnąć kabel koncentryczny przez osłone.
c) Zamontować złącze F na kablu koncentrycznym – wg rysunku poniżej.

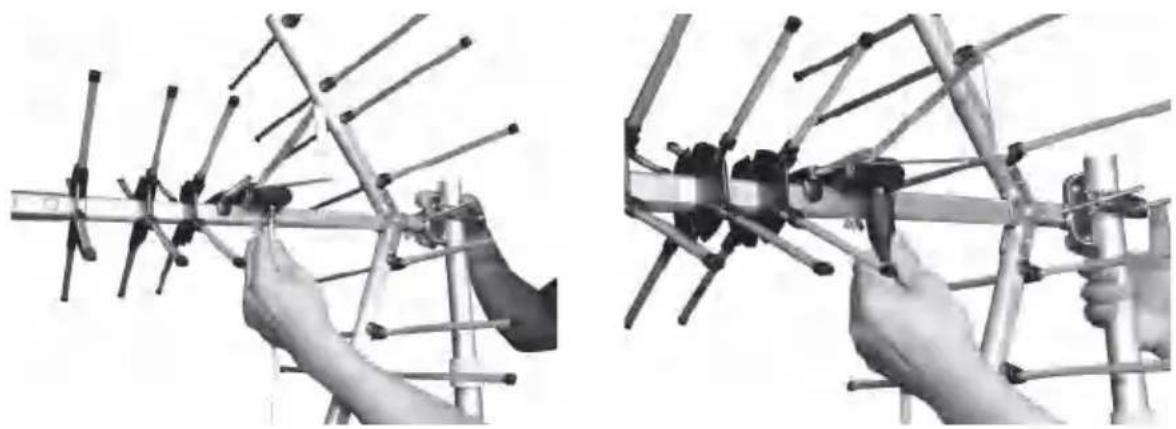

11. Podłączenie kabla koncentrycznego

Podłączyć kabel koncentryczny do skrzynki promiennika, a następnie przeciągnąć go przez osłonę wodoszczelną – wg rysunku poniżej.

Instrukcje i informacje odnośnie zużytych opakowań

Zużyty materiał opakowania należy zutylizować w odpowiednim miejscu.

Producent zastrzega sobie prawo do zmiany designu i specyfikacji bez wcześniejjszego powiadomienia.
