YT-09675 - Szlifierka Kątowa Yato - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia YT-09675 Yato w formacie PDF.
| Typ produktu | Pneumatyczna szlifierka kątowa |
| Marka | Yato |
| Model | YT-09675 |
| Waga | 1,7 kg |
| Średnica przyłącza powietrza | 1/4" (6,3 mm) |
| Wewnętrzna średnica węża wlotowego powietrza | 3/8" (10 mm) |
| Rozmiar gwintu wrzeciona | M10 |
| Średnica tarczy szlifierskiej | 125 mm |
| Średnica otworu tarczy szlifierskiej | 16 mm lub 22 mm |
| Maksymalne ciśnienie robocze | 0,65 MPa |
| Maksymalna prędkość | 11 000 min⁻¹ |
| Wymagany przepływ powietrza (przy 0,63 MPa) | 141 l/min |
| Poziom ciśnienia akustycznego (ISO 15744) | 87 ± 3 dB(A) |
| Poziom mocy akustycznej (ISO 15744) | 98 ± 3 dB(A) |
| Poziom drgań (ISO 28927-1) | 3,4 ± 1,5 m/s² |
| Źródło zasilania | Sprężone powietrze |
| Funkcje bezpieczeństwa | Osłona, uchwyt boczny, blokada wrzeciona, wyłącznik bezpieczeństwa |
| Konserwacja | Regularne smarowanie olejem SAE 10; czyszczenie WD-40; okresowa inspekcja |
| Dołączone akcesoria | Uchwyt boczny, złączka do przyłącza powietrza, klucze do montażu/demontażu tarcz |
| Niedołączone | Tarcze szlifierskie (należy zakupić osobno) |
| Regulacja osłony | Obrotowa do wielu pozycji; zabezpieczona śrubami co 90° |
Często zadawane pytania - YT-09675 Yato
Pytania użytkowników dotyczące YT-09675 Yato
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Szlifierka Kątowa w formacie PDF za darmo! Znajdź swoją instrukcję YT-09675 - Yato i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. YT-09675 marki Yato.
INSTRUKCJA OBSŁUGI YT-09675 Yato
TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska; www.yato.pl
- wlot powietrza
- złącze wlotu powietrza
- spust (włącznik)
- blokada włącznika
- obudowa
- osłona ściernicy
- rękojeść dodatkowa
- ściernica
- górny kołnierz mocujący
- dolny kołnierz mocujący
- narzędzie
- gniazdo węża
- wąż
- złączka węża
- smarownica
- reduktor
- filtr
-
kompresor
-
air filter
- air inlet connector
- drain (switch)
- switch lock
- housing
- grinding wheel guard
- additional handle
- grinding wheel
- upper mounting flange
- lower upper mounting flange
- tool
- hose socket
- hose
- hose connector
- grease gun
- reducer
- filter
- compressor
D
Przeczytać instrukcję
Używać gogli ochronnych
Używać ochrony słuchu
Stosować rękawice ochronne
Szlifierka kątowa pneumatyczna jest narzędziem zasilanym strumieniem sprężonego powietrza. Za pomocą ściernic mocowanych na wrzecionie umożliwia szlifowanie i cięcie metalu. Narzędzie jest przystosowane do pracy wewnątrz pomieszczeń i nie należy wystawiać go na działanie wilgoci oraz opadów atmosferycznych. Prawidłowa, niezawodna i bezpieczna praca narzędzia jest zależna od właściwej eksploatacji, dlatego:
Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.
Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu niezgodności z umową.
WYPOSAŻENIE
Szlifierka dostarczana jest w stanie kompletnym, jednak przed rozpoczęciem pracy należy ją przygotować wg instrukcji podanych w dalszej części instrukcji. Wraz ze szlifierką dostarczane są:
- rękojeść dodatkowa,
- przyłącze do instalacji sprężonego powietrza
- klucze do montażu i demontażu ściernicy
Uwaga! Szlifierka nie jest wyposażona w ściernice.
DANE TECHNICZNE
| Parametr Jednostka miary Wartość | ||
| Numer katalogowy YT-09675 | ||
| Waga [kg] 1,7 | ||
| Średnica przyłącza powietrza (PT) [" / mm] 6,3 / 1/4 | ||
| Średnica węża doprowadzającego powietrze (wewnętrzna) | [" / mm] | 10 / 3/8 |
| Rozmiar gwintu wrzeciona - M10 | ||
| Średnica ściernicy | [mm] | 125 |
| Średnica otworu ściernicy [mm] 16, 22 | ||
| Maksymalne ciśnienie pracy | [MPa] | 0,65 |
| Obroty maksymalne | [min1] | 11 000 |
| Wymagany przepływ powietrza (przy 0,63 MPa) | [l/min] | 141 |
| Ciśnienie akustyczne (ISO 15744) | [dB(A)] | 87 ± 3 |
| Moc akustyczna (ISO 15744) | [dB(A)] | 98 ± 3 |
| Drgania (ISO 28927-1) | [m/s] | 3,4 ± 1,5 |
OGÓLNE WARUNKI BEZPIECZEŃSTWA
OSTRZEŻENIE! Podczas pracy narzędziem pneumatycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, łącznie z podanymi niżej, w celu ograniczenia zagrożenia pożarem, porażenia prądem elektrycznym oraz uniknięcia obrażeń.
Przed przystąpieniem do eksploatacji niniejszego narzędzia przeczytać całą instrukcję i zachować ją.
UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała. Pojęcie „narzędzie pneumatyczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych strumieniem sprężonego powietrza pod odpowiednim ciśnieniem.
PRZESTRZEGAĆ PONIŻSZE INSTRUKCJE
Ogólne zasady bezpieczeństwa
Przed rozpoczęciem instalacji, pracy, naprawy, konserwacji oraz zmiany akcesoriów lub w przypadku pracy w pobliżu narzędzia pneumatycznego z powodu wielu zagrożeń, należy przeczytać i zrozumieć instrukcje bezpieczeństwa. Nie wykonanie powyższych czynności może skutkować poważnymi obrażeniami ciała. Instalacja, regulacja i montaż narzędzi pneumatycznych może być wykonywany tylko przez wykwalifikowany i wyszkolony personel. Nie modyfikować narzędzia pneumatycznego. Modyfikacje mogą zmniejszyć efektywność oraz poziom bezpieczeństwa oraz zwiększyć ryzyko operatora narzędzia. Nie wyrzucać instrukcji bezpieczeństwa, należy je przekazać operatorowi narzędzia. Nie używać narzędzia pneumatycznego, jeżeli jest uszkodzone.
PL
Narzędzie należy poddawać okresowej inspekcji pod kątem widoczności danych wymaganych normą ISO 11148. Pracodawca/ użytkownik powinien skontaktować się z producentem w celu wymiany tabliczki znamionowej za każdym razem gdy jest to konieczne.
Zagrożenia związane z wyrzucanymi częściami
Uszkodzenie obrabianego przedmiotu, akcesoriów lub nawet narzędzia wstawianego może spowodować wyrzucenie części z dużą prędkością. Zawsze należy stosować ochronę oczu odporną na uderzenia. Stopień ochrony należy dobierać w zależności od wykonywanej pracy. Należy się upewnić, że obrabiany przedmiot jest bezpiecznie zamocowany. Upewnić się, że ściernica została bezpiecznie zamocowana do szlifierki. Należy sprawdzić czy maksymalna prędkość ściernicy, wyrażona w obrotach na minutę jest równa lub większa prędkości znamionowej wrzeciona. Upewnić się, że osłona ściernicy jest na miejscu, jest w dobrym stanie oraz jest poprawnie zamocowana. Upewnić się, że osłona ściernicy jest regularnie poddawana sprawdzaniu. Należy regularnie sprawdzać czy prędkość szlifierki nie jest wyższa niż podana na niej prędkość znamionowa. Sprawdzenie powinno odbywać się bez zamontowanej ściernicy i zgodnie z instrukcjami dostarczonymi przez producenta. Sprawdzać czy kołnierze mocujące ściernice, określone przez producenta zostały zastosowane oraz są w dobrym stanie, np. pozbawione pęknięć, zadziorów oraz czy są płaskie. Sprawdzić czy wrzeciono oraz gwint wrzeciona nie są zniszczone lub zużyte. Upewnić się, że iskry oraz odpadki powstałe podczas pracy nie spowodują zagrożenia. Odłączyć szlifierkę od źródła energii przed wymianą ściernicy oraz naprawą.
Zagrożenia związane z zaplątaniem
Zagrożenie związane z zaplątaniem może spowodować zadławienie, oskalpowanie i/ lub skaleczenie w przypadku gdy luźna odzież, biżuteria, naszyjniki, włosy lub rękawice nie są trzymane z dala od narzędzia lub akcesoriów.
Zagrożenia związane z pracą
Unikać kontaktu z obracającym się wrzecionem oraz zamontowaną ściernicą, aby zapobiec przecięciu rąk oraz innych części ciała. Użytkowanie narzędzia może wystawić ręce operatora na zagrożenia, takie jak: zmiażdżenie, uderzenie, odcięcie, ścieranie oraz gorąco. Należy ubierać właściwe rękawice do ochrony rąk. Operator oraz personel konserwujący powinni być fizycznie zdolni do poradzenia sobie z ilością, masą oraz mocą narzędzia. Trzymać narzędzie poprawnie. Zachować gotowość do przeciwstawienia się normalnym lub niespodziewanym ruchom oraz zachować do dyspozycji zawsze obie ręce. Zachować równowagę oraz zapewniające bezpieczeństwo ustawienie stóp. Należy zwolnić urządzenie startu i stopu w przypadku przerwy w dostawie energii zasilającej. Używać tylko środków smarnych zalecanych przez producenta. Należy stosować okulary ochronne, zalecane jest stosowanie dopasowanych rękawic oraz stroju ochronnego. W przypadku pracy ponad głową, należy założyć kask ochronny. W czasie zatrzymywania się ruchu ściernicy należy cały trzymać szlifierkę w takiej pozycji, aby ściernica nie miała kontaktu z żadnym przedmiotem. Odłożyć szlifierkę można dopiero po całkowitym zatrzymaniu się ściernicy. Podczas cięcia, obrabiany materiał powinien być podpierany w taki sposób aby szczelinę cięcia utrzymywać stałej lub zwiększającej się szerokości, aż do zakończenia cięcia. W przypadku zacięcia ściernicy w szczelinie cięcia, wyłączyć szlifierkę, a następnie uwolnić ściernicę z zacięcia. Przed kontynuacja pracy należy sprawdzić czy ściernica nadal jest poprawnie zamontowana oraz nie została uszkodzona. Ściernice do szlifowania i ściernice do cięcia nie powinny być stosowane do szlifowania powierzchnią boczną. (Wyjątek: ściernice szlifujące przeznaczone do szlifowania powierzchnią boczną.). Szlifierki nie powinny być użytkowane powyżej maksymalnej prędkości obwodowej ściernicy. Operator powinien zwracać uwagę, aby w otoczeniu miejsca pracy nie przebywały osoby postronne. Stosować osobiste środki ochronne takie jak: dopasowane rękawice, fartuch ochronny oraz kask. Iskry powstające podczas pracy mogą zapalić odzież i spowodować ciężkie oparzenia. Upewnić się, że iskry nie będą trafiały w ubranie. Stosować ubranie ognioodporne oraz posiadać wiadro z wodą w pobliżu.
Zagrożenia związane z powtarzalnymi ruchami
Podczas stosowania narzędzia pneumatycznego do pracy polegającej na powtarzaniu ruchów, operator jest narażony na doświadczenie dyskomfortu dłoni, ramion, barków, szyi lub innych części ciała. W przypadku użytkowania narzędzia pneumatycznego, operator powinien przyjąć komfortową postawę zapewniającą właściwe ustawienie stóp oraz unikać dziwnych lub nie zapewniających równowagi postaw. Operator powinien zmieniać postawę podczas długiej pracy, pomoże to uniknąć dyskomfortu oraz zmeczenia. Jeżeli operator doświadcza symptomów takich jak: trwały lub powtarzający się dyskomfort, ból, pulsujący ból, mrowienie, drętwienie, pieczenie lub sztywność. Nie powinien ich ignorować, powinien powiedzieć o tym pracodawcy i skonsultować się z lekarzem.
Zagrożenia związane z akcesoriami
Odłączyć narzędzie od źródła zasilania przed zmianą narzędzia wstawionego lub akcesorium. Stosować akcesoria i materiały eksploatacyjne tylko w rozmiarach i typach, które są zalecane przez producenta. Nie stosować akcesoriów innego typu lub innego rozmiaru. Upewnić się, że wymiary ściernicy są zgodne ze szlifierką oraz, że ściernica pasuje do wrzeciona szlifierki. Upewnić się, że typ i rozmiar gwintu ściernicy dokładnie pasuje do typu i rozmiaru gwintu wrzeciona. Sprawdzić ściernicę przed użyciem. Nie używać ściernic, które (przypuszczalnie) zostały upuszczone lub które są popękane, mają podłamywane fragmenty, są nadpęknięte lub w inny sposób uszkodzone. Przed użyciem należy sprawdzić czy ściernica została poprawnie zamontowana i dociągnięta. Należy uruchomić szlifierkę bez obciążenia na czas 1 minuty w bezpiecznej pozycji. Zatrzymać ją natychmiastowo w przypadku zaobserwowania nadmiernych wibracji lub innych usterek, a następnie zbadać przyczynę usterki. Zapobiegać sytuacjom gdzie końcówka wrzeciona dotknie dna mis, stożków lub czopów z gwintowanymi otworami, przeznaczonymi do mocowa-
PL
nia na wrzecionach maszyn, przez sprawdzenie ich rozmiarów oraz innych danych. Jeżeli wraz z ze ściernicą są dostarczane są adaptery lub tuleje redukujące, użytkownik powinien się upewnić, że adapter lub tuleja nie będą miały kontaktu z czołem kołnierza mocującego oraz, że siły mocujące będą wystarczające, aby zapobiegać ślizganiu się ściernicy podczas obrotów. W przypadku gdy kołnierza mocujące zostały dostarczone w kilku typach lub rozmiarach, zawsze należy dopasować właściwy kołnierz(e) do używanej ściernicy. Unikać bezpośredniego kontaktu z narzędziem wstawianym w trakcie lub bezpośrednio po pracy, ponieważ może być ostre lub gorące. Przechowywać i przenosić ściernice z uwagę zgodną z instrukcjami producenta.
Zagrożenia związane z miejscem pracy
Poślizgnięcia, potknięcia i upadki są głównymi przyczynami obrażeń. Wystrzegać się, śliskich powierzchni spowodowanych użytkowaniem narzędzia, a także zagrożeń potknięciem spowodowanym instalacją powietrzną. Postępować ostrożnie w nieznanym otoczeniu. Mogą istnieć ukryte zagrożenia, takie jak elektryczność lub inne linii użytkowe. Narzędzie pneumatyczne nie jest przeznaczone do stosowania w strefach zagrożonych wybuchem i nie jest izolowane od kontaktu z energią elektryczną. Upewnić się, że nie istnieją żadne przewody elektryczne, rury gazowe, itp., które mogą powodować zagrożenie w przypadku uszkodzenia przy użyciu narzędzia.
Zagrożenia związane z oparami i pyłami
Pył i opary powstałe przy użyciu narzędzia pneumatycznego mogą spowodować zły stan zdrowia (na przykład raka, wady wrodzone, astma i/ lub zapalenie skóry), niezbędne są: ocena ryzyka i wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń. Ocena ryzyka powinna zawierać wpływ pyłu utworzonego przy użyciu narzędzia i możliwość wzburzenia istniejącego pyłu. Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli zminimalizować emisję oparów i pyłu. Wylot powietrza należy tak kierować, aby zminimalizować wzbudzanie pyłu w zakurzonym środowisku. Tam gdzie powstają pył lub opary, priorytetem powinna być kontrola ich w źródle emisji. Wszystkie zintegrowane funkcje i wyposażenie do zbierania, ekstrakcji lub zmniejszenia pyłu lub dymu powinny być prawidłowo użytkowane i utrzymywane zgodnie z zaleceniami producenta. Wybierać, konserwować i wymieniać narzędzia wstawiane według zaleceń instrukcji, aby zapobiec wzrostowi oparów i pyłu. Używać ochrony dróg oddechowych, zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa. Praca z niektórymi materiałami powoduje emisję pyłów i par, powodując powstawanie potencjalnie wybuchowej atmosfery.
Zagrożenie hałasem
Narażenie, bez zabezpieczeń, na wysoki poziom hałasu może spowodować trwałą i nieodwracalną utratę słuchu oraz inne problemy, takie jak szum w uszach (dzwonienie, brzęczenie, gwizdanie lub buczenie w uszach). Niezbędna jest ocena ryzyka oraz wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń. Odpowiednie kontrole w celu zmniejszenia ryzyka mogą obejmować działania takie jak: materiały tłumiące zapobiegające „dzwonieniu” obrabianego przedmiotu. Używać ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa. Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu hałasu. Jeżeli narzędzie pneumatyczne posiada tłumik, zawsze należy upewnić się, że jest prawidłowo zamontowany podczas użytkowania narzędzia. Wybrać, konserwować i wymienić zużyte narzędzia wstawiane według zaleceń instrukcji obsługi. Pozwoli to uniknąć niepotrzebnego wzrostu hałasu.
Zagrożenie drganiami
Narażenie na drgania może spowodować trwałe uszkodzenia nerwów i ukrwienia rąk oraz ramion. Należy się ciepło ubrać podczas pracy w niskich temperaturach oraz utrzymywać ręce ciepłe i suche. Jeśli wystąpi drętwienie, mrowienie, ból lub wybielanie skóry w palcach i dłoni, zaprzestać używania narzędzia pneumatycznego, następnie poinformować pracodawcę oraz skonsultować się z lekarzem. Obsługa i konserwacja narzędzia pneumatycznego według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu drgań. Nie należy pozwalać narzędziu wstawianemu drgać na obrabianym elemencie, jako, że to może spowodować narastanie drgań. Wybierać, konserwować i wymieniać narzędzia wstawiane zgodnie z zaleceniami w instrukcji obsługi, aby zapobiec niepotrzebnemu wzrostowi poziomu drgań. Podpierać masę narzędzia pneumatycznego za pomocą podstawek, napinaczy lub stabilizatorów jeżeli jest taka możliwość. Trzymać narzędzie lekkim, ale pewnym chwytem, z uwzględnieniem wymaganych sił reakcji, ponieważ zagrożenie pochodzące od drgań jest zazwyczaj większe, gdy siła chwytu jest wyższa. Stosować przekładki papierowe jeżeli zostały one dostarczone wraz ze spojonym narzędziem ściernym.
Dodatkowe instrukcje bezpieczeństwa dotyczące narzędzi pneumatycznych
Powietrze pod ciśnieniem może spowodować poważne obrażenia:
- zawsze odciąć dopływ powietrza, opróżnić wąż z ciśnienia powietrza i odłączyć narzędzie od dopływu powietrza, gdy: nie jest używane, przed wymianą akcesoriów lub przy wykonywaniem napraw;
- nigdy nie kierować powietrza na siebie lub kogokolwiek innego.
Uderzenie wężem może spowodować poważne obrażenia. Żawsze należy przeprowadzić kontrolę pod kątem uszkodzonych lub luźnych węży i złączek. Za każdym razem gdy są stosowane uniwersalne połączenia zakręcane (połączenia kłowe), należy zastosować trzpienie zabezpieczające i łączniki zabezpieczające przeciwko możliwości uszkodzenia połączeń pomiędzy wężami oraz pomiędzy wężem i narzędziem. Nie przekraczać maksymalnego ciśnienia powietrza podanego dla narzędzia. Nigdy nie przenosić narzędzia, trzymając za wąż.
PL
Ostrzeżenia związane z odbiciem narzędzia w stronę operatora
Odbicie narzędzia w stronę operatora jest nagła reakcją na zablokowaną lub zaciśniętą: ściernicę lub inne akcesorium. Zablokowanie lub zaciśnięcie powoduje gwałtowne zatrzymanie się obracającego się akcesorium, co skutkuje obrotem narzędzia pneumatycznego w stronę przeciwną do obrotu akcesorium. Na przykład, jeżeli ściernica jest zablokowana lub zaciśnięty przez obrabiany przedmiot, krawędź ściernicy, która wchodzi do punktu zaciśnięcia może się zagłębić w powierzchni materiału powodując, że ściernica wydostanie się lub zostanie wyrzucona. ściernica może także wydostać się w kierunku do lub od operatora, w zależności od kierunku ruchu ściernicy w miejscu zaciśnięcia. ściernice mogą także pęknąć w tych warunkach. Odbicie narzędzia w stronę operatora jest wynikiem niewłaściwego użycia i / lub niezastosowania się do wskazówek zawartych w instrukcji obsługi. Zjawiska można uniknąć przestrzegając poniższe zalecenia. Stosować pewny chwyt narzędzia oraz odpowiednią pozycję ciała i rąk, pozwoli to oprzeć się siłom powstającym podczas odbicia. Zawsze stosować dodatkowy uchwyt, jeżeli został dostarczony wraz z narzędziem, zapewni to maksymalna kontrolę podczas odbicia lub niespodziewanego obrotu podczas uruchamiania narzędzia. Operator jest w stanie kontrolować obrót lub odbicie narzędzia, jeżeli zastosuje odpowiednie środki ostrożności. Nigdy nie umieszczac dłoni w pobliżu obracających się elementów narzędzia. Obracające się elementy mogą, podczas odbicia, wejść w kontakt z dłonią. Nie ustawiać się w strefie, w którą narzędzie przemieści się podczas odbicia. Odbicie skieruje narzędzie w kierunku przeciwnym do kierunku obrotu ściernicy, w miejscu jej zakleszczenia się. Zachować szczególnie uwagę podczas pracy w pobliżu narożników, ostrych krawędzi itp. Unikać podbijania i zakleszczania się ściernicy. Podczas obróbki narożników lub krawędzie występuje zwiększone ryzyko zakleszczenia się ściernicy, co prowadzi do utraty kontroli nad narzędziem lub odbiciem narzędzia. Nie stosować dysków z łańcuchem tnącym lub pił tarczowych. Ostrza powodują często odbicia i utratę kontroli nad narzędziem.
Ostrzeżenia związane ze szlifowaniem i cięciem ściernicami
Stosować tylko ściernice przystosowane do pracy z narzędziem oraz osłony zaprojektowane do danego rodzaju ściernicy.
Ściernice, do których narzędzie nie zostało zaprojektowane nie mogą być właściwie osłanianie i nie są bezpieczne.
Osłona musi być bezpieczne przymocowana do narzędzia i ustawiona w pozycji zapewniającej maksimum bezpieczeństwa, tak aby jak najmniejszy obszar ściernicy był odsłonięty w kierunku operatora. Osłona pomaga ochronić operatora przed połamanymi fragmentami ściernicy oraz zapobiega przypadkowemu zetknięciu się ze ściernicą.
Ściernica musi być stosowana zgodnie z przeznaczeniem. Na przykład: nie szlifować ściernicą przeznaczoną do cięcia. Ściernice do cięcia są przeznaczone do obciążenia obwodowego, siły boczne przyłożone do takiej ściernicy mogą spowodować jej rozpadnięcie się.
Zawsze stosować nieuszkodzone kołnierze mocujące, które są we właściwym rozmiarze dostosowanym do ściernicy. Właściwe kołnierze mocujące ściernice zmniejszają możliwość uszkodzenia ściernicy. Kołnierze mocujące do ściernic tnących mogą być inne od kołnierzy mocujących do ściernic szlifierskich.
Nie stosować zużytych ściernic z większych narzędzi. Sciernica o większej średnicy nie jest przystosowana do większej prędkości obrotowej mniejszych narzędzi i może pęknąć.
OBSŁUGA PRODUKTU
Uwaga! Wszystkie czynności regulacyjne i montażowe należy przeprowadzać przy szlifierce odłączonej od instalacji sprężonego powietrza. Przypadkowe uruchomienie szlifierki może być przyczyną poważnych obrażeń.
Regulacja osłony ściernicy (II)
Osłona ściernicy jest przykręcana za pomocą śrub do głowicy narzędzia. Dzięki otworom wywierconym co 45 stopni możliwy jest montaż osłony ściernicy w kilku pozycjach. Należy jednak pamiętać, że za każdym razem ściernica musi być przykręcona za pomocą co najmniej trzech śrub rozmieszczonych co 90 stopni. Wszystkie śruby należy mocno i pewnie przykręcić tak, aby osłona ściernicy została unieruchomiona. Należy okresowo (nie rzadziej niż każda wymiana ściernicy) sprawdzać stopień dokręcenie śrub. Tak ustawić osłone ściernicy, by nie osłonięta część ściernicy była możliwe jak najdalej od dłoni użytkownika szlifierki. Nigdy nie pracować szlifierką bez prawidłowo zamontowanej osłony ściernicy!
Wraz ze szlifierką jest dostarczana osłona zapewniająca właściwą ochronę tylko podczas szlifowania za pomocą ściernic i dysków wykorzystujących papier ścierny oraz niektórych szczotek drucianych. Akcesorium po zamontowaniu na wrzecionie nie może wystawać poza boczną krawędź osłony. W przypadku wykonywania innego rodzaju dozwolonej pracy należy skontaktować się z producentem w celu nabycia osłony przeznaczonej do tego rodzaju pracy.
Montaż rękojeści dodatkowej (III)
Rękojeść należy wkręcić w otwór umieszczony w głowicy szlifierki. Mocno i pewnie dokręcić.
Montaż ściernicy
Zamontować górny kołnierz mocujący na wrzecionie, przykręcając go za pomocą klucza z trzpieniami, a kluczem płaskim blokując obrót wrzeciona.
Osadzić ściernicę na wrzecionie i górnym kołnierzu mocującym. Otwór ściernicy musi być dopasowany do średnicy wystającej części kołierza. Nakręcić dolny kołierz mocujący na wrzeciono. Blokując obrót wrzeciona kluczem płaskim, dokręcić dolny kołierz mocujący za pomocą klucza z trzpieniami (IV). Następnie usunąć klucze z wrzeciona i kołnierzy.
PL
Jeżeli będzie mocowana ściernica wyposażona w gwintowany otwór należy z wrzeciona zdemontować oba kołnierze mocujące. Wrzeciono zablokować kluczem płaskim, a następnie zamontować ściernicę zgodnie z dołączoną do niej instrukcją.
Usytuowanie kołnierzy mocujących
Należy zwrócić uwagę, że ściernice w miejscu mocowania do wrzeciona mogą mieć różną grubość. W zależności od używanych ściernic cienkich (grubość do 3,2 mm), bądź grubych (grubość powyżej 3,2 mm) inne jest usytuowanie kołnierzy mocujących (V). Grubość ściernic nie może przekraczać 6 mm.
Uwaga! Konfiguracja kołnierzy mocujących umożliwia montaż tylko ściernic cienkich o średnicy otworu 16 mm. Ściernice z otwo- rem o średnicy 22 mm mogą być mocowane zarówno cienkie jak i grube.
Demontaż ściernic
Wyłączyć szlifierkę i odłączyć ją od układu pneumatycznego. Podobnie jak przy montażu, zablokować ruch wrzeciona za pomocą klucza płaskiego, a za pomocą klucza z trzpieniami odkręcić dolny kołnierz mocujący. Zdemontować ściernicę oraz odkręcić górny kołnierz mocujący. Oczyścić wrzeciono oraz kołnierze mocujące z pyłu oraz innych zanieczyszczeń powstałych w trakcie pracy.
Rodzaje ściernic
Do pracy szlifierką można stosować każdą ściernicę przeznaczoną do stosowania ze szlifierkami kątowymi o dopuszczalnej prędkości obwodowej co najmniej 80 m/s oraz średnicach mocowania i zewnętrznych określonych w tabeli z danymi technicznymi. Jeżeli ściernica lub dysk są wyposażone w otwór niegwintowany do jej montażu należy użyć kołnierzy mocujących.
Możliwy jest także montaż ściernic o średnicy zewnętrznej określonej w tabeli z danymi technicznymi, wyposażonych w otwór gwintowany rozmiaru podanego w tabeli. W takim wypadku nie należy stosować kołnierzy mocujących, a ściernicę przykręcić bezpośrednio do wrzeciona, zgodnie z instrukcją do niej dołączoną. W przypadku dysków umożliwiających montaż krążka papieru ściernego za pomocą rzepu, należy stosować tylko krążki papieru ściernego o średnicy określonej w tabeli z danymi technicznymi. Krążki należy umieszczać koncentrycznie na ściernicy. Krawędź krążka nie może wystawać poza krawędź dysku.
Możliwe jest także stosowanie ściernic diamentowych o wymiarach określonych w tabeli z danymi technicznymi, przeznaczonych do cięcia i szlifowania na sucho. Montaż należy przeprowadzić tak samo jak w przypadku pozostałych ściernic.
Do obróbki metali zaleca się stosować ściernice wykonane z materiałów przeznaczonych do obróbki danego rodzaju metalu. Należy zapoznać się z dokumentacją dołączoną do ściernicy.
Do obróbki materiałów ceramicznych można stosować ściernice przeznaczone do obróbki kamienia lub ściernice diamentowe, przeznaczone do pracy na sucho.
Szczotki druciane i ściernice z papierem ściernym zaleca się wykorzystywać do usuwania starych powłok lakierniczych z elementów metalowych.
Zabronione jest przerabianie otworu mocującego, wrzeciona lub stosowanie pierścieni redukcyjnych w celu dostosowania średnicy otworu mocującego do średnicy wrzeciona. Zabronione jest stosowanie ściernicy o średnicy mocowania innej niż określona w tabeli z danymi technicznymi. Zabronione jest stosowanie dysków z łańcuchem tnącym lub pił tarczowych, ze względu na to, że zwiększają ryzyko wystąpienia odbicia narzędzia w stronę operatora.
Uwaga! Żabronione jest stosowanie innych ściernic niż dopuszczone do użytku w tej instrukcji. Nawet jeżeli da się je zamontować do wrzeciona szlifierki. Niewłaściwe ściernice mogą nie wytrzymać obciążeń generowanych w trakcie pracy szlifierka kątową. Uszkodzone, rozpadające się ściernice stanowią zagrożenie poważnymi urazami ciała lub śmierci.
Podłączanie narzędzia do układu pneumatycznego
Rysunek pokazuje zalecany sposób podłączenia narzędzia do układu pneumatycznego. Pokazany sposób zapewni najbardziej efektywne wykorzystanie narzędzia, a także przedłuży żywotność narzędzia.
Wpuścić kilka kropli oleju o lepkości SAE 10 do wlotu powietrza.
Do gwintu wlotu powietrza mocno i pewnie przykręcić odpowiednią końcówkę umożliwiającą przyłączenie węża doprowadzającego powietrze. (VI)
Tam gdzie jest to możliwe wyregulować ciśnienie. Obrót regulatora w kierunku zgodnym z ruchem wskazówek zegara, zmniejsza ciśnienie, a obrót w kierunku przeciwnym zwiększa.
Podłączyć narzędzie do układu pneumatycznego używając węża o wewnętrznej średnicy 10 mm / 3/8 ". Upewnić się, że wytrzymałość węża wynosi, co najmniej 1,38MPa. (VII)
Uruchomić narzędzie na kilkanaście sekund upewniając się, że nie dochodzą z niego żadne podejrzane dźwięki lub wibracje.
Użytkowanie szlifierki
Odłączyć szlifierkę od układu pneumatycznego.
Przed przystąpieniem do pracy narzędziem należy sprawdzić czy korpus obudowy, osłona, rękojeść oraz ściernicą nie są uszkodzone. Jeżeli widoczne są jakiekolwiek uszkodzenia zabrania się podłączania szlifierki do układu pneumatycznego!
Zamocować osłone ściernicy w pozycji gwarantującej największe bezpieczeństwo, a do obudowy przykręcić rękojeść dodatkową. Nigdy nie pracować szlifierką bez zamontowanej osłony ściernicy i rękojeści dodatkowej!
Dobrać odpowiedni do rodzaju pracy typ ściernicy i zamontować ściernicę na wrzecionie szlifierki.
Obrabiany materiał zamontować w odpowiedni sposób tak, aby nie przemieszczał się w trakcie obróbki, na przykład za pomocą
PL
imadeł lub zacisków. Ściernica wiruje z wysoką prędkością i niewłaściwe zamocowanie obrabianego materiału może spowodować jego niekontrolowane przemieszczenie się w trakcie pracy, co zwiększa ryzyko odniesienia poważnych obrażeń.
W przypadku cięcia należy podpierać przecinany materiał po obu stronach linii cięcia, ale w taki sposób, aby w trakcie przecinania nie spowodował zakleszczenia ściernicy. Podpory należy umiejscowić w pobliżu krawędzi przecinanego materiału oraz w pobliżu linii cięcia.
Założyć ochronę oczu, ochronniki słuchu i rękawice ochronne oraz inne odpowiednie do danego rodzaju pracy środki ochrony osobistej.
Sprawdzić, czy włącznik znajduje się w pozycji „wyłączony”, a blokada uniemożliwia jego przypadkowe włączenie. Następnie Podłączyć szlifierkę do układu pneumatycznego. Przyjąć odpowiednią pozycję gwarantującą zachowanie równowagi i uruchomić szlifierkę włącznikiem. Pchnąć palcem blokadę włącznika w kierunku przodu narzędzia tak, aby było możliwe jego naciśnięcie w kierunku obudowy szlifierki.
Przystąpić do pracy przykładając właściwą powierzchnię ściernicy do obrabianego materiału:
- w przypadku ściernic do szlifowania należy szlifować powierzchnią boczną i / lub czołową,
- w przypadku ściernic listkowych należy szlifować powierzchnia boczną tak, aby listki papieru ściernego poruszały się równolegle do obrabianego materiału,
- w przypadku dysków z rzepem umożliwiającym zamocowanie papieru ściernego, szlifowanie należy przeprowadzić powierzchnią boczną,
- w przypadku szczotek drucianych należy dokonywać obróbki zakończeniem drutów, a nie ich powierzchnią boczną,
- w przypadku ściernic do cięcia, należy ciąć powierzchnią czołową, nie szlifować powierzchnią czołową ściernic przeznaczonych do cięcia.

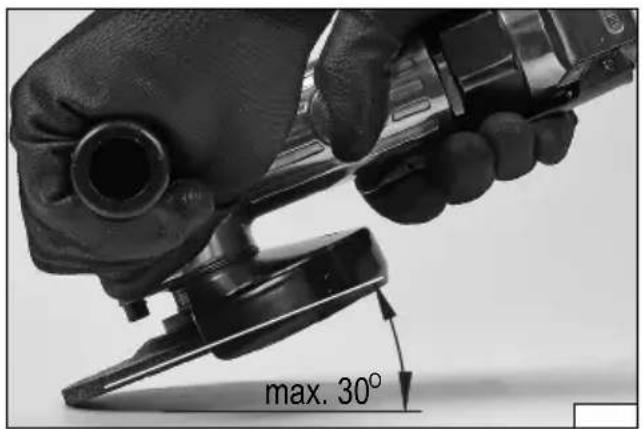

Podczas szlifowania powierzchnią boczną utrzymywać szlifierkę pod kątem nie większym niż 30 stopni względem obrabianej powierzchni (VIII). Przesuwać szlifierkę płynnymi ruchami do siebie i od siebie.
Podczas cięcia, ściernica powinna się znajdować pod kątem prostym względem ciętej powierzchni. Nie należy dokonywać cięcia pod innym kątem. Zabronione jest zmienianie kąta ściernicy tnącej względem obrabianego materiału w trakcie samego cięcia. Należy dokonywać cięcia tylko w linii prostej. Nie zastosowanie się do powyższych zaleceń zwiększa ryzyko zakleszczenia ściernicy w obrabianym materiale, co może spowodować zjawisko odbicia narzędzia w stronę operatora, pęknięcie ściernicy lub jej rozpadnięcie się.

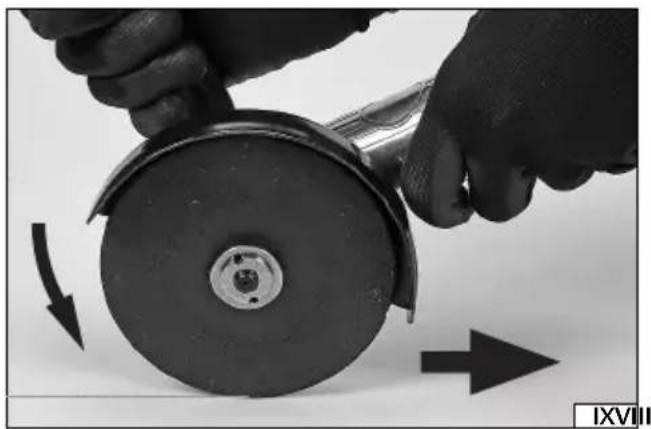

Podczas cięcia należy prowadzić szlifierkę w kierunku obrotów ściernicy (IX).
W czasie pracy szlifierką nie wywierać zbyt dużego nacisku na obrabiany materiał i nie wykonywać gwałtownych ruchów, aby nie spowodować zakleszczenia lub pęknięcia i rozerwania ściernicy.
Nie wolno dopuścić do przeciążenia szlifierki, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60°C.
Po zakończonej pracy wyłączyć szlifierkę, odłączyć szlifierkę od układu pneumatycznego i dokonać przeglądu.
Uwaga! Ściernica może wirować jeszcze przez jakiś czas po wyłączeniu szlifierki. Przed przystąpieniem do przeglądu należy odczekać do ostygnięcia ściernicy. Podczas pracy zarówno ściernica jak i obrabiany materiał mogą się nagrzać do wysokiej temperatury.
Pamiętaj! Przy pracy szlifierką kątową:
Zawsze stosować osłonę oczu.
Nie stosować ściernic o maksymalnej dopuszczalnej prędkości obwodowej mniejszej niż 80 m/s.
Nie stosować ściernic o maksymalnej dopuszczalnej prędkości obrotowej mniejszej niż prędkość obrotowa szlifierki.
KONSERWACJA
Nigdy nie stosować benzyny, rozpuszczalnika, albo innej palnej cieczy do czyszczenia narzędzia. Opary mogą się zapalić powo- dując wybuch narzędzia i poważne obrażenia. Rozpuszczalniki użyte do czyszczenia uchwytu narzędziowego i korpusu mogą spowodować rozmiękczenie uszczelnień. Dokładnie wysuszyć narzędzie przed rozpoczęciem pracy.
W przypadku stwierdzenia jakichkolwiek nieprawidłowości w działaniu narzędzia, narzędzie należy natychmiast odłączyć od układu pneumatycznego.
Wszystkie elementy układu pneumatycznego muszą być zabezpieczone przed zanieczyszczeniami. Zanieczyszczenia, które dostaną się do układu pneumatycznego mogą zniszczyć narzędzie i inne elementy układu pneumatycznego.
Konserwacja narzędzia przed każdym użyciem
Odłączyć narzędzie od układu pneumatycznego.
Przed każdym użyciem wpuścić niewielką ilość płynu konserwującego (np. WD-40) przez wlot powietrza.
Podłącz narzędzie do układu pneumatycznego i uruchomić na około 30 sekund. Pozwoli to rozprowadzić płyn konserwujący po wnętrzu narzędzia i je oczyścić.
Ponownie odłączyć narzędzie od układu pneumatycznego.
Niewielką ilość oleju SAE 10 wpuścić do wnętrza narzędzia, przez otwór wlotowy powietrza i otwory przeznaczone do tego celu. Zalecane jest użycie oleju SAE 10 przeznaczonego do konserwacji narzędzi pneumatycznych. Podłączyć narzędzie i je
PL
uruchomić na krótki czas.
Uwaga! WD-40 nie może służyć jako właściwy olej smarujący.
Powycierać nadmiar oleju, który wydostał się przez otwory wylotowe. Pozostawiony olej może uszkodzić uszczelnienia narzędzia.
Inne czynności konserwacyjne
Przed każdym użyciem narzędzia należy sprawdzić, czy na narzędziu nie są widoczne jakiekolwiek ślady uszkodzeń. Zabieraki, uchwyty narzędziowe i wrzeciona należy utrzymywać w czystości.
Co 6 miesięcy, albo po 100 godzinach pracy należy narzędzie przekazać do przeglądu wykwalifikowanemu personelowi w warsztacie naprawczym. Jeżeli narzędzie było użytkowane bez stosowania zalecanego układu doprowadzającego powietrze, należy zwiększyć częstotliwość przeglądów narzędzia.
Usuwanie usterek
Należy przerwać użytkowanie narzędzia natychmiast po wykryciu jakiejkolwiek usterki. Praca niesprawnym narzędziem może spowodować obrażenia. Wszelkie naprawy lub wymiany elementów narzędzia, muszą być przeprowadzone przez wykwalifikowany personel w uprawnionym zakładzie naprawczym.
| Usterka Możliwe rozwiązanie | |
| Narzędzie ma zbyt wolne obroty lub nie uruchamia się. | Wpuścić niewielką ilość WD-40 przez otwór wlotowy powietrza. Uruchomić narzędzie na kilka sekund. Łopatki mogły się przykleić do wirnika. Uruchomić narzędzie na około 30 sekund. Niewielką ilością oleju nasmaruj narzędzie. Uwaga! Nadmiar oleju może spowodować spadek mocy narzędzia. W takim przypadku należy wyczyścić napęd. |
| Narzędzie uruchamia się i potem zwalnia. | Kompresor nie zapewnia właściwego dopływu powietrza. Narzędzie uruchamia się powietrzem zgromadzonym w zbiorniku kompresora. W miarę opróżniania się zbiornika, kompresor nie nadąża z uzupełnianiem braków powietrza. Należy podłączyć urządzenie do wydajniejszego kompresora. |
| Niewystarczająca moc. | Upewnić się, że posiadane węże mają wewnętrzną średnicę, co najmniej 3/8". Sprawdzić nastawę ciśnienia, czy jest ustawione na wartość maksymalną. Upewnić się, że narzędzie jest w odpowiedni sposób wyczyszczone i nasmarowane. W przypadku braku rezultatów, narzędzie oddać do naprawy. |
Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.
Zużyte narzędzia są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.
Su darbu susiję pavojai.
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna
tel.: 022 73 82 800
fax: 022 73 82 828
DEKLARACJA ZGODNOŚCI
0118/YT-09675/EC/2018
Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:
Szlifierka kątowa pneumatyczna; 0,63 MPa; 10 000 min ^-1 ; 125 mm; M10; nr kat.: YT-09675
do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:
EN ISO 11148-7:2012
i spełniają wymagania dyrektyw:
2006/42/WE Maszyny i urządzenia bezpieczeństwa
Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji Rok budowy / produkcji: 2018
Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
Wrocław, 2017.01.02
(miejsce i data wystawienia)
TOYA S.A.
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna
tel.: 022 73 82 800
fax: 022 73 82 828
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
office@yato.ro
tel: 031 710 8692
fax 0317104008
TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
Wrocław, 2018.01.02
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna
tel.: 022 73 82 800
fax: 022 73 82 828
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
office@yato.ro
tel: 031 710 8692
fax 0317104008
DECLARATIE DE CONFORMITATE
0118/YT-09675/EC/2018
- D
- WYPOSAŻENIE
- OGÓLNE WARUNKI BEZPIECZEŃSTWA
- PL
- Zagrożenia związane z wyrzucanymi częściami
- Zagrożenia związane z zaplątaniem
- Zagrożenia związane z pracą
- Zagrożenia związane z powtarzalnymi ruchami
- Zagrożenia związane z akcesoriami
- Zagrożenia związane z miejscem pracy
- Zagrożenia związane z oparami i pyłami
- Zagrożenie hałasem
- Zagrożenie drganiami
- Dodatkowe instrukcje bezpieczeństwa dotyczące narzędzi pneumatycznych
- OBSŁUGA PRODUKTU
- Regulacja osłony ściernicy (II)
- Montaż rękojeści dodatkowej (III)
- Montaż ściernicy
- Usytuowanie kołnierzy mocujących
- Demontaż ściernic
- Rodzaje ściernic
- Podłączanie narzędzia do układu pneumatycznego
- Użytkowanie szlifierki
- KONSERWACJA
- DEKLARACJA ZGODNOŚCI
- DECLARATIE DE CONFORMITATE
Marka : Yato
Model : YT-09675
Kategoria : Szlifierka Kątowa
