Typ produktu	Nożyce do żywopłotu i nożyce do przycinania (funkcja podwójna)
Model	DED7096
Marka	DEDRA
System akumulatorowy	SAS+ALL (18 V, Li-Ion, nie wchodzi w skład zestawu)
Prędkość obrotowa silnika (nożyce do żywopłotu)	1500 min⁻¹
Długość ostrza (nożyce do żywopłotu)	415 mm
Maksymalna grubość cięcia (nożyce do żywopłotu)	16 mm
Prędkość obrotowa silnika (nożyce do przycinania)	2500 min⁻¹
Prędkość łańcucha (nożyce do przycinania)	5 m/s
Maksymalna długość prowadnicy (nożyce do przycinania)	200 mm
Maksymalna długość cięcia (nożyce do przycinania)	180 mm
Pojemność zbiornika oleju (nożyce do przycinania)	90 ml
Waga	ok. 3 kg
Poziom ciśnienia akustycznego Lpa	88 dB(A) (nożyce do żywopłotu) / 89,6 dB(A) (nożyce do przycinania)
Gwarantowany poziom mocy akustycznej Lwa	98 dB(A)
Poziom wibracji (na rękojeści)	< 2,5 m/s²
Ramię teleskopowe (maks. wysokość robocza)	4 – 4,5 m
Regulacja kąta głowicy	30° w górę/w dół (nożyce do przycinania)
Główna rękojeść z regulacją	Obrót (lewo/prawo)
Wymienne głowice	Nożyce do żywopłotu i nożyce do przycinania (w zestawie)
Smarowanie (nożyce do przycinania)	Automatyczne, zalecany olej: Dedra DEGL02
Konserwacja	Czyścić i oliwić ostrza, sprawdzać napięcie łańcucha, ładować akumulator w razie potrzeby
Funkcje bezpieczeństwa	Blokada przełącznika, osłona ostrza, hamulec łańcucha, zalecana ochrona słuchu
Zawartość zestawu	Nożyce do żywopłotu, głowica do przycinania, prowadnica, piła łańcuchowa, osłona ostrza, instrukcja obsługi
Gwarancja	24 miesiące od daty zakupu

Często zadawane pytania - DED7096 DEDRA

Jakie akumulatory są odpowiednie dla DED7096?

Urządzenie jest kompatybilne tylko z akumulatorami i ładowarkami linii SAS+ALL. Akumulator nie jest dołączony i należy go zakupić osobno. Inne akumulatory spowodują utratę gwarancji.

Czy mogę używać nożyc do żywopłotu również jako nożyc do przycinania?

Tak, DED7096 to urządzenie o podwójnej funkcji. Możesz wymienić głowicę: do nożyc do żywopłotu zamontuj odpowiednią głowicę, do nożyc do przycinania głowicę łańcuchową. Wymiana odbywa się szybko i bez użycia narzędzi.

Jak prawidłowo wyregulować napięcie łańcucha nożyc do przycinania?

Poluzuj lekko pokrętło blokady drążka (Rys. B, 6), obróć napinacz łańcucha (Rys. B, 7) zgodnie z ruchem wskazówek zegara, aby napiąć, przeciwnie, aby poluzować. Łańcuch w środku prowadnicy powinien unosić się ok. 3–4 mm. Następnie dokręć ponownie pokrętło.

Czy łańcuch nożyc do przycinania musi być oliwiony?

Tak, łańcuch musi być zawsze nasmarowany. Używaj wyłącznie oleju do pił łańcuchowych (np. Dedra DEGL02). Wlej olej do zbiornika (Rys. B, 3) – pojemność 90 ml. Brak smarowania może spowodować zerwanie łańcucha i poważne obrażenia.

Jak długa jest rura teleskopowa i jaką wysokość mogę osiągnąć?

Rura teleskopowa umożliwia pracę na wysokości 4 do 4,5 metra. Długość ramienia można regulować, odblokowując blokadę teleskopu (Rys. A, 7).

Jak czyścić i konserwować nożyce do żywopłotu?

Po każdym użyciu dokładnie oczyść ostrze z resztek roślin. Regularnie smaruj prowadnice noży biodegradowalnym olejem (np. Dedra DEGL02). Przed przystąpieniem do czynności konserwacyjnych zawsze wyjmij akumulator.

Co zrobić, jeśli urządzenie nie uruchamia się?

Sprawdź: 1. Czy akumulator jest naładowany i prawidłowo włożony? 2. Czy styki między ramieniem a głowicą są czyste? 3. Czy przełącznik jest uszkodzony? Jeśli problem będzie się powtarzał, zleć sprawdzenie urządzenia w serwisie.

Jaki sprzęt ochronny jest zalecany?

Zawsze noś ochronniki słuchu (poziom hałasu do 98 dB), rękawice ochronne (szczególnie przy nożycach do przycinania), okulary ochronne i solidne obuwie. Podczas pracy na wysokości rozważ dodatkowo szelki bezpieczeństwa.

Czy mogę używać urządzenia w deszczu?

Nie, urządzenie nie jest przeznaczone do użytku w deszczu lub w mokrym środowisku. Istnieje ryzyko porażenia prądem. Pracuj tylko przy suchej pogodzie.

Gdzie znajdę części zamienne i serwis?

Skontaktuj się z serwisem Dedra-Exim na stronie www.dedra.pl lub ze sprzedawcą, u którego kupiłeś urządzenie. Podaj numer modelu DED7096 i numer części. W przypadku gwarancji naprawa za pośrednictwem sprzedawcy lub centralnego serwisu.

INSTRUKCJA OBSŁUGI DED7096 DEDRA

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija ieričem izgatavotiem pěc: / Útmutató a után gyártott készülékekhez: / Mode d'emploi pour les appareils fabriqués après: / Manual de Instrucciones para las máquinas fabricadas después de: / Manualul de utilizare pentru aparate fabricate după: / Gebruiksaanwijzing voor apparaten geproduceerd na: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem: 01.12.2019

Urządzenie dwufunkcyjne piła łańcuchowa i nożyce 18V

Instrukcja obsługi z kartą gwarancyjną

LV

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopłowanie lub rozpowszechnianie Instruklji Obsługli we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

CZ

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenia użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obstługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia

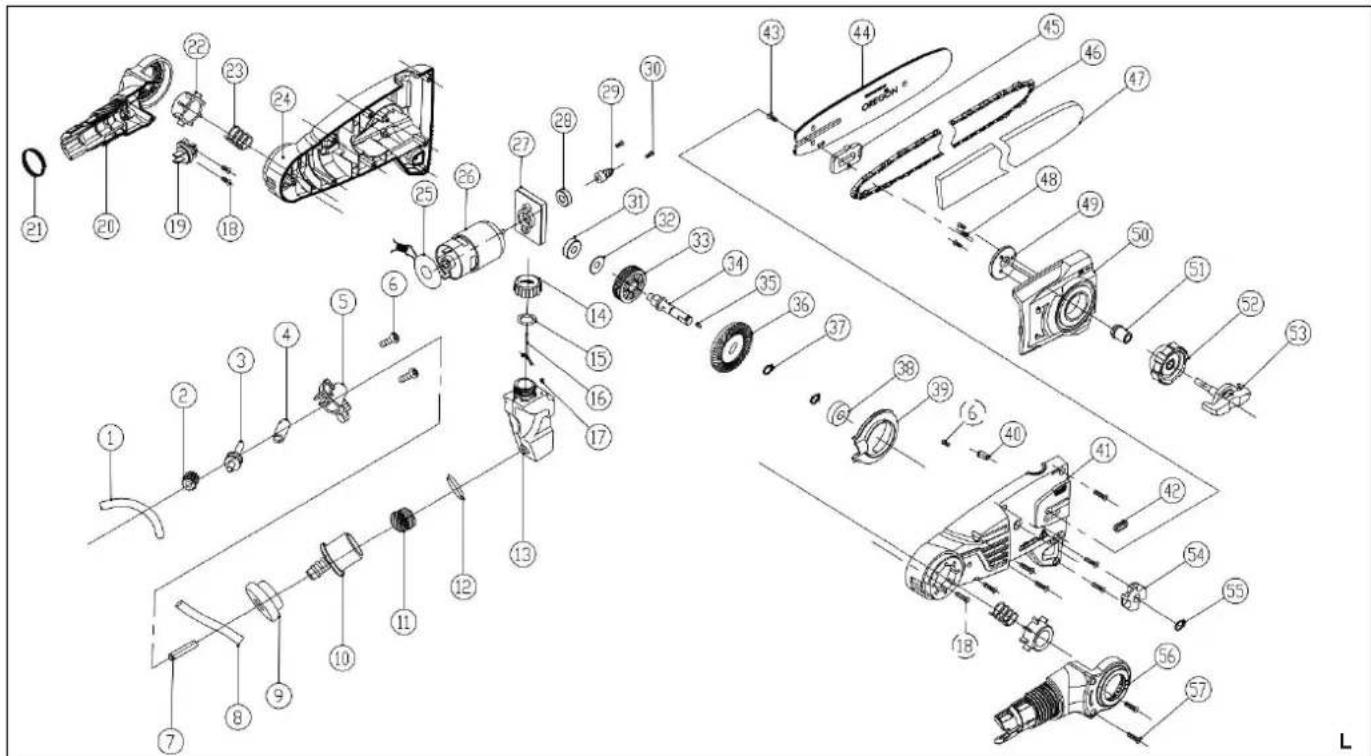

13. Wykaz części do rysunku złożeniowego
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
15. Karta gwarancyjna

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura. Deklaracja zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku deklaracji zgodności prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem wykrzyknika i wszystkie

instrukcje przed użyciem urządzenia.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń. Należy zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii

SAS+ALL.

Akumulator Li-Ion i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia jest zabronione.

2. Opis urządzenia

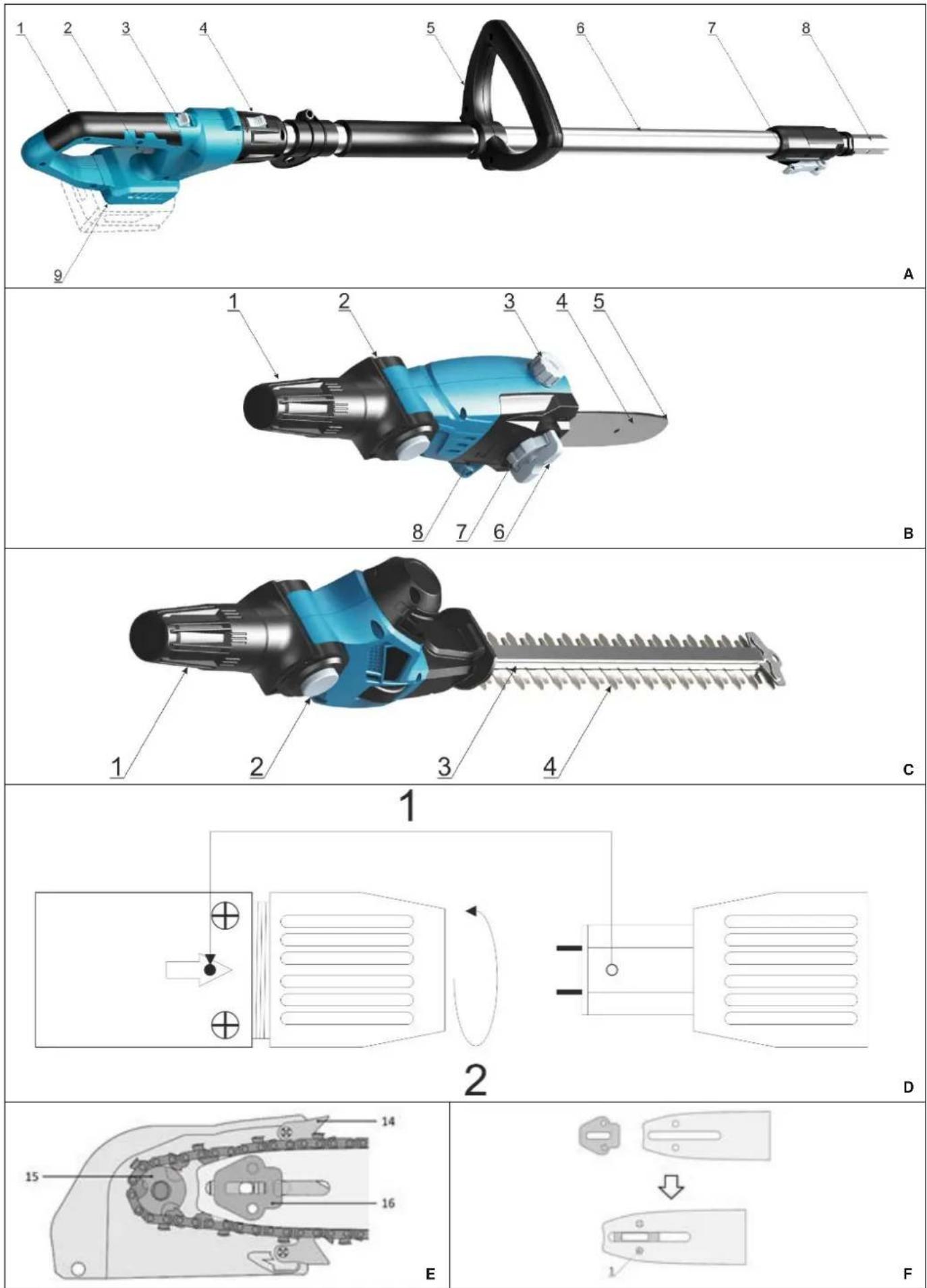

Rys. A: 1. Rękojeść główna, 2. Blokada włącznika, 3. Włącznik, 4. Przycisk obrotu rękojeści głównej. 5. Rękojeść pomocnicza, 6. Ramię wysięgnika, 7. Przycisk teleskopu, 8. Koncówka ramienia wysięgnka ze stykami, 9. Gniazdo akumulatora.

Rys. B. 1. Nakrętka montażowa, 2. Przycisk zmiany kąta położenia głowicy, 3. Korek wlewu oleju, 4. Prowadnica, 5. Łacuch, 6. Pokrętło montażowe prowadnicy, 7. Pokrętło regulacyjne łańcucha, 8. Osłona prowadnicy Rys. C. Nakrętka montażowa, 2. Przycisk zmiany kąta położenia głowicy, 3. Prowadnica, 4. Zęby nożyc.

3. Przeznaczenie urządzenia

Urządzenie dwufunkcyjne DED7096 przeznaczone jest do prostych prac w ogrodach, na działkach itd. Dzięki zastosowaniu wymiennych głowic, urządzenie może pracować jako nożyce do żywopłotu jak i okrzesywarka do gałęzi, zaś zastosowanie ramienia teleskopowego umożliwia pracę na wysokości 4-4,5 metra. Nożyce do żywopłotu przeznaczone są do przycinania pędów i drobnych gałązek żywopłotów, krzewów, krzaków, niewielkich drzewek ozdobnych itd. w przydomowych ogródkach, na działkach itd. Okrzesywarka służy wyłącznie do okrzesywania drzew, zwłaszcza w trudno dostępnych miejscach na wysokości do 4,5 metra.

Sposób postępowania szczegółowo opisano w dalszej części instrukcji. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami

pracy.

Samowolne zmłany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności

obstugowe nieopisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych, a deklaracja zgodności straci swoją ważność.

Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych. Przeczytać uważnie instrukcje. Zaznajomić się z elementami sterującymi i prawidłowym użytkowaniem maszyny.

Nigdy nie dopuszcać dzieci lub osób niezapoznanych z niniejszymi instrukcjami do użytkowania urządzenia. Lokalne przepisy mogą ograniczać wiek operatora. Pamiętać, że operator lub użytkownik są odpowiedzialni za wypadki lub zagrożenia mające miejsce w stosunku do innych osób lub ich własności.

DOPUSZCZALNE WARUNKI PRACY S1 praca ciągła

Nie stosować wewnątrz pomieszczeń. Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 45°C.

1. Dane techniczne

Model	DED7096
Zasilanie [V]	18 d.c.
Okrzesywarka
Prędkość obrotowa [min ^-1 ]	2500
Prędkość robocza łańcucha [m/s]	5
Maksymalna długość prowadnicy [mm]	200
Maksymalna długość cięcia [mm]	180
Szerokość rowka prowadnicy [mm]	1,3
Liczba ogniw łańcucha	33
Podziałka łańcucha ["]	3/8
Pojemność zbiornika na olej [ml]	90
Emisja hałasu
Poziom ciśnienia akustycznego Lpa [dB(A)]	88
Niepewność pomiaru Kpa [dB(A)]	3
Pozim mocy akustycznej Lwa [dB(A)]	74,5
Niepewność pomiaru Kwa [dB(A)]	3
Gwarantowany poziom Lwa [dB(A)]	98
Poziom drgań zmierzony na rękijeści a_h [m/s2]	<2,5
Niepewność pomiaru ka	1,5
Masa urządzenia	3
Nożyce do żywopłotu
Prędkość obrotowa silnika [min ^-1 ]	1500
Długość ostrza	415
Maksymalna grubość ciętego materiału [mm]	16
Emisja hałasu
Poziom ciśnienia akustycznego Lpa [dB(A)]	89,6
Niepewność pomiaru Kpa [dB(A)]	3
Pozim mocy akustycznej Lwa [dB(A)]	74,5
Niepewność pomiaru Kwa [dB(A)]	3
Gwarantowany poziom Lwa [dB(A)]	98
Poziom drgań zmierzony na rękijeści a_h [m/s2]	<2,5
Niepewność pomiaru ka	1,5
Masa urządzenia [kg]	2,5

Informacja na temat hałasu i drgań.

Wartość łączona drgań a oraz niepewność pomiaru określono zgodnie z normą EN 70645-2-15 i podano w tabeli

Emisja hałasu została określona zgodnie z EN 60745-2-15, wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchuł

Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji hałasu może być również wykorzystywany do wstepnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

Urządzenie stanowi część linii SAS+ALL, dlatego, aby z niego skorzystać, należy skompletować zestaw,

składający się z urządzenia, akumulatora i ładowarki. Stosowanie innych akumulatorów i ładowarek jest zabronione.

Urządzenie dwufunkcyjne DED7096 pozwala na wymianę głowicy roboczej i stosowanie urządzenia jako nożyc do żywopłotu lub okrzesywarki.

Przed rozpoczęciem pracy należy odpowiednio zmontować urządzenie. Motaż głowicy jest identyczny dla nożyc do żywopłotu, jak i dla okrzesywarki.

Podczas montowania, regulowania i sprawdzania pilarki łańcuchowej należy zawsze nosić rękawice ochronne, aby uniknąć skaleczeń.

Montaż

W zależności od wykonywanej pracy, należy zamontować głowicę z nożycami do żywopłotu bądź z okrzesywarką łańcuchową. Bez względu na zastosowaną głowicę, montaż jest identyczny.

W celu zmontowania urządzenia należy:

- wsunąć w gniazdo w elemencie z rękojeścią końcówkę ramienia teleskopowego, zwracający uwagę, aby strzałka znajdowała się na górnej części obudowy głowicy (rys. D)

- dokręcić pokrętło montażowe (rys B, 1. Rys. C, 1)

Zmiana długości ramienia

W celu zmiany długości ramienia należy:

- zwolnić blokadę teleskopu (rys, A, 7)

- trzymając za ramię, wyciągnąć z tulei ramienia przedłużkę na żądaną długość - zablokować blokadę teleskopu

Zmiana kąta położenia głowicy

Przyciskiem (rys. B, 2, rys C, 2) zwolnić blokadę zmiany kąta położenia głowicy. Przestawić głowicę w odpowiednie położenie, zwolnić przycisk. Glowica powinna pozostać w ustalonej pozycji.

Zmiana kąta położenia rękojeści głównej

Przycisiem (rys. A, 4) zwolnić blokadę zmiany położenia rękijeści głównej. Ustawić rękijeść w żądanej pozycji obracając ją w lewo lub w prawo. Zwilnić przycisk, rękijeść powinna pozostać w ustalonej pozycji.

Montaż akumulatora

W gniazdo (rys. A, 9) wsunąć akumulator z linii SAS+ALL aż do zatrzaśnięcia się blokady akumulatora. Urządzenie jest gotowe do pracy.

Okrzesywarka - montaż prowadnicy i łańcucha

Odkręcić śrubę dociskającą (rys. B, 6), zdjąć osłonę napędu łańcucha. Zmontować prowadniczę z elementem biernym napinacza w sposób pokazany na rysunku F. Upewnić się, że otwór olejowy w prowadnicy (rys. F, 1), służący do smarowania łańcucha nie jest zanieczyszczony.

Sprawdzić łańcuch pod kątem uszkodzeń – czy ogniwa nie są pęknięte, czy nity nie są zerwane. Nie wolno montować w pilarce uszkodzonego łańcucha.

Prowadnicę i łańcuch zamontować tak, jak pokazano na rysunku E. Zwrócić uwagę na prawidłowy kierunek zamontowania łańcucha – ostre krawędzie zębów tnących muszą być skierowane zgodnie z kierunkiem obrotu łańcucha, tak, jak to przedstawiono na rysunku E. Upewnić się, że prowadnica jest prawidłowo dociśnięta do korpusu pilarki, a łańcuch jest prawidłowo osadzony w napędowym kole zebatym (rys. E. 15) oraz w rowkach prowadnicy. Założyć osłone napędu łańcucha, dokręcić pokrętło docisku prowadnicy (rys. B. 6). Upewnić się, że osłona przylega do obudowy pilarki wzdłuż wszystkich krawędzi styku, nigdzie nie odstaje ani nie jest naprężona.

Napinanie łańcucha pilarki

Łańcuch ulega wydłużaniu podczas używania, należy systematycznie sprawdzać jego naciąg. W przypadku pierwszego użycia nowego łańcucha, należy pamiętać o tym, że wymaga on pewnego czasu na dotarcie, dlatego też znacznie częściej należy sprawdzać jego naciąg. Szczególnie istotne jest sprawdzanie napięcia nowego łańcucha co około 5-10 minut pracy.

Aby wyregulować naciąg łańcucha, należy poluzować pokrętło docisku prowadnicy (rys. B. 6), obracając je lekko w lewo. Pokrętłem napinacza łańcucha (rys. B. 7) obracać w prawo, aby zwiększyć, lub w lewo, aby zmniejszyć naciąg łańcucha. Następnie dokręcić do oporu w prawo pokrętło docisku prowadnicy (rys. B. 6) Prawidłowo napięty łańcuch nie zwisa wzdłuż dolnej krawędzi prowadnicy i daje się delikatnym ruchem odsunąć od prowadnicy w środku jej długości na ok. 3 – 4 mm, przy czym łańcuch nie może wypadać z rowka prowadnicy (rys. G). Po puszczeniu łańcuch wraca na swoje miejsce w rowku prowadnicy. W razie konieczności dokonać poprawek, powtarzając powyższe czynności.

Smarowanie łańcucha

Praca pilarką bez oleju smarującego łańcuch jest zabroniona. Grozi to zerwaniem łańcucha, co może spowodować poważne obrażenia lub śmierć operatora. Jako środków do smarowania łańcucha należy używać tylko olejów przeznaczonych do pilarek łańcuchowych (np. olej Dedra DEGL02). Zabronione jest stosowanie przepalonych olejów silnikowych lub innych, nieprzeznaczonych do tego celu środków smarnych. Dobór odpowiedniego oleju wydłuża żywotność łańcucha i prowadnicy pilarki.

W celu uzupełnienia oleju do smarowania łańcucha, odkręcić korek zbiornika oleju (rys. B, 3) i nalać go do środka. Jednorazowo do zbiornika mieści się 75 ml oleju. Jeśli olej się rozleje na obudowę pilarki, należy wytrzeć ją do sucha bawełnianą ścierką.

Podczas uzupełniania poziomu oleju należy zwracać uwagę, aby do zbiornika nie dostaly się żadne nieczystości, gdyż może to spowodować nieprawidłowe smarowanie łańcucha lub uszkodzenie elementów pilarki takich jak pompa oleju.

Nożyce do żywopłotu

Zdjąć osłonę z ostrza nożyc. Ustawić pożądany kąt głowicy. Urządzenie jest gotowe do pracy.

7. Włączanie urządzenia

Nie włączać urządzenia gdy osłona założona jest na ostrze.

W celu uruchomienia urządzenia, należy włączyć urządzenie sekwencją przycisków (rys. A, 2 i 3). W pierwszej kolejności należy przesunąc blokadę włącznika (rys. A, 2), a następnie wcisnąć i trzymać wciśnięty przycisk włącznika (rys. A, 3). W celu wyłączenia urządzenia należy zwolnić przycisk włącznika.

8. Użytkowanie urządzenia

W przypadku nagrzania się akumulatora powyżej 40°C, należy przerwać pracę i odczekać do ostygnięcia

akumulatora.

Nadmierne nagrzanie się akumulatora może grozić jego awarią.

Nożyce do żywopłotu

Nie uruchamiać urządzenia bez osłony i z założoną osłoną ostrza. Upewnić się, że noże nie są zablokowane, urządzenia sprawne i nieuszkodzone.

Nożyce przeznaczone są do przycinania żywopłotów, a także do przycinania zarośli, krzewów itd. Obustronne, przeciwbieżne noże umożliwiają cięcie w dwóch kierunkach.

Ciecie poziome

Aby uzyskać równą wysokość cięcia, zaleca się zastosować linię pomocniczą, np. sznurek. Najepszą wydajność osiąga się prowadząc nożyce pod kątem ok. 5 stopni do ciętej powierzchni. Cięcie przerpowadzać przesuwając z niewielką prędkością nożyce od lewej do prawej strony, a następnie w przeciwnym kierunku.

Ciecie pionowe

Nożyce należy prowadzić zawsze od dołu do góry pod kątem ok. 5 stopni do ciętej powierzchni. Prowadzenie nożyc od góry do dołu powoduje, że cięte pędy i gałączki

odginają się, przez co ich cięcie jest utrudnione. Cięcie przeprowadzać na pełną wysokość, aby uzyskać równą, pionową powierzchnię.

Kształtowanie krzewów

Stosując kombinację cięcia poziomego i pionowego można wykorzystywać nożyce do kształtowania krzewów. Przy cięciu innym niż poziome prowadzić nożyce od dołu.

Jeżeli maszyna ulegnie zablokowaniu, natychmiast wyłączyć źródło zasilania i odiączyć maszynę od zasilania przed czyszczeniem z odpadów. Nigdy nie obsługować maszyny z uszkodzonymi osłonam. Utrzymywać źródło zasilania wolne od odpadów i innych nagromadzeń, aby zapobiegać uszkodzeniu źródła zasilania lub ewentualnemu pożarowi.

Zatrzymywać maszynę i odłączać źródło zasilania. Upewniać się, że wszystkie ruchome części całkowicie zatrzymały się

- zawsze kiedy pozostawiasz maszynę,

- przed czyszczeniem ostrzy,

- przed sprawdzaniem, czyszczeniem lub pracami na maszynie.

Okrzesywarka do gałęzi

Przed przystąpieniem do pracy pilarką, niezbędne jest wykonanie dodatkowych czynności, takich jak sprawdzenie działania hamulca bezwładnościowego oraz smarowanie łańcucha. Zabronione jest użytkowanie niesprawnego urządzenia.

Sprawdzenie działania hamulca bezwładnościowego

Puścić włącznik pilarki (rys. A, 9) i sprawdzić, czy łańcuch zatrzymuje się i przestaje obracać. Jeśli po zwolnieniu włącznika widoczny jest wyraźny posuw bezwładnościowy łańcucha, praca pilarką jest zabroniona.

Sprawdzenie smarowania łańcucha

Trzymając pilarkę prowadnicą pochyloną w dół pod kątem 45" nad jasną, równą powierzchnią (np. deska) pozwolić urządzeniu pracować przez minutę. Jeśli na powierzchni pojawi się wygraźna linia oleju wyrzucanego przez łańcuch na końcu prowadnicy, oznacza lo, że smarowanie łańcucha jest prawidłowe.

W przypadku stwierdzenia nieprawidłowego smarowania, praca urządzeniem jest zabroniona. Należy sprawdzić czy otwór olejowy prowadnicy (rys. C, 1) nie jest zapchany. Sprawdzić prowadnicę (rowek prowadzący łańcuch) pod kątem zanieczyszczeń. Jeśli te czynności nie przyniosą pożądanego efektu, urządzenie należy przekazać do naprawy.

Zmiana kąta ustawienia głowicy

W celu łatwiejszego dostępu do ciętych gałęzi, można zmienić kąt ustawienia głowicy urządzenia o 30° w górę lub w dół. W tym celu należy przycisnąć przycisk (rys. A, 8) i trzymając go zmienić położenie głowicy. Puszczenie przycisku spowoduje zablokowanie głowicy w ustalonej pozycji.

Praca okrzesywarką

Podczas pracy okrzesywarką należy bezwzględnie przestrzegać wszystkich zasad bezpieczeństwa i zaleceń opisanych w warunkach bezpieczeństwa.

Nie wolno ciąć drewna leżącego bezpośrednio na ziemi, betonie lub innym podłożu. Zetknięcie się łańcucha z ziemią lub innym podłożem może być nie tylko niebezpieczne, ale skraca również żywotność łańcucha i prowadnicy.

Okrzesywanie - przygotowanie

Okrzesywanie jest to odcinanie części wierzchołkowej drzewa i gałęzi od pnia. Okrzesywanie nie może być przeprowadzane w sposób, który stwarza zagrożenie dla osób, mienia oraz linii energetycznych lub telekomunikacyjnych itp. Osoby w otoczeniu operatora powinny znajdować się w odległości co najmniej 2,5 wysokości (długości) ścinanego drzewa. Należy zachować odległość co najmniej 15 metrów od przewodów lini wysokiego napięcia. Jeśli zdarzy się, że okrzesywane gałęzie wejdą w kontakt z linią energetyczną, telekomunikacyjną itp., należy natychmiast powiadomić operatora danej sieci.

Jeśli okrzesywane drzewo znajduje się na pochyłym terenie, operator pilarki powinien znajdować się po górnej stronie wzniesienia, jako że gałęzie mają tendencję do spadania/zsuwania się w dół zbocza.

Przed przystąpieniem do okrzesywania drzewa należy określić przewidywany kierunek spadania gałęzi (rys. E., 1). Należy wziąć pod uwagę takie czynniki, jak naturalne pochylenie drzewa, położenie cięższych konarów i gałęzi, kierunek wiatru itp.

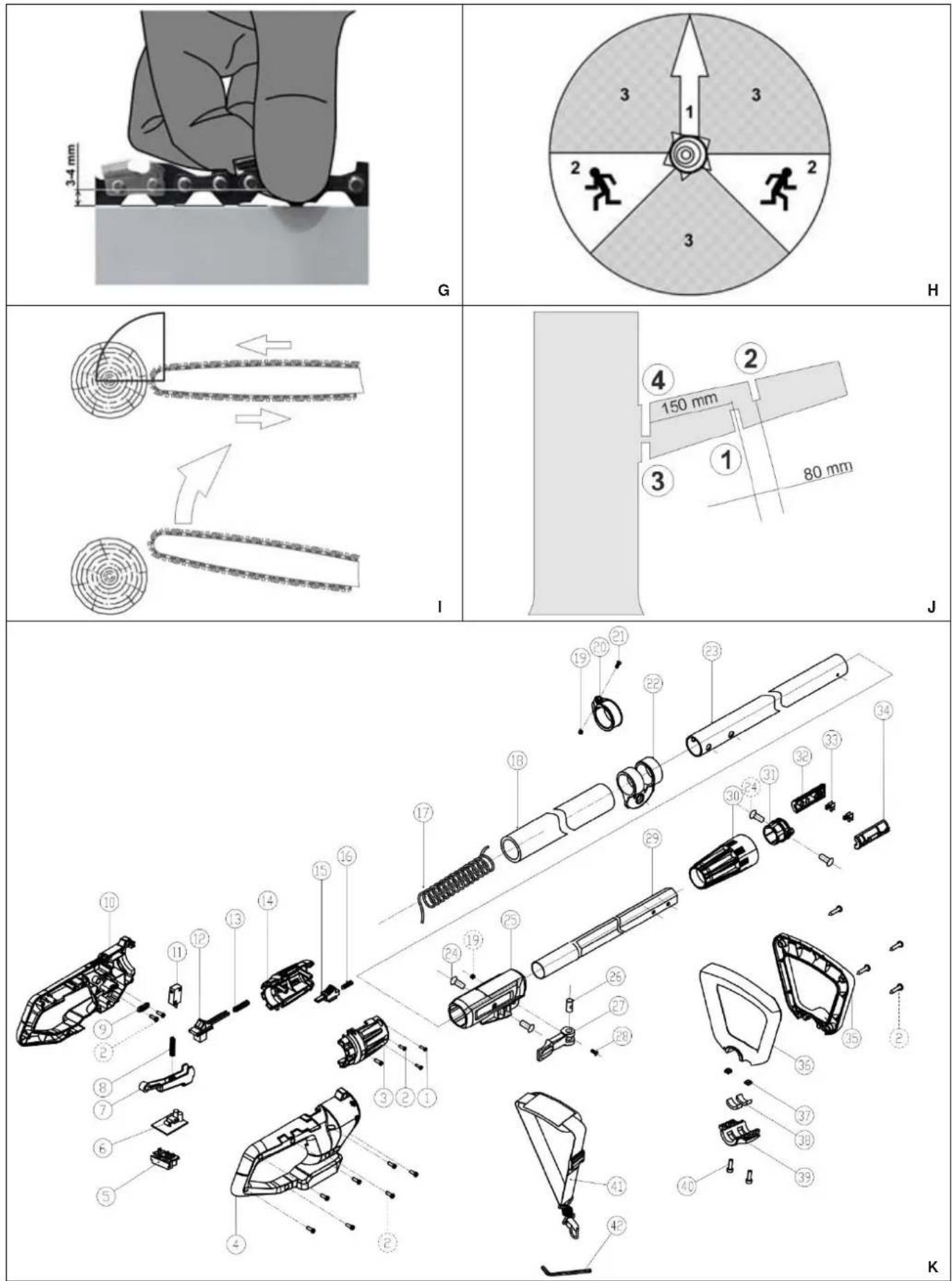

Zaplanować i oczyścić z przeszkód drogi ewakuacyjne (rys. E, 2) przed przystąpieniem do operacji ścinania. Prawidłowe drogi ewakuacyjne powinny odchodzić od kierunku obalania pod kątem około 135°. Unikać stref zagrożenia (rys. E, 3). Strefę operacji wokół drzewa oczyścić z podszytu.

Okrzesywanie

Osoby, które mają zamlar pracować po raz pierwszy okrzesywarką powinny przed rozpoczęciem pracy zasięgnąć porady na temat pracy i bezpieczeństwa od wykwalifikowanego operatora okrzesywarki.

Podczas pracy należy przestrzegać podstawowych zasad bezpieczeństwa pracy. Należy także brać pod uwagę możliwość odbicia narzędzia w stronę operatora. Okrzesywarka może odbić w stronę obsługi w przypadku, gdy łańcuch tnący natrafi na opór. Aby zminimalizować to ryzyko należy:

Zwracać uwagę na położenie szczytu prowadnicy podczas cięcia. Nie wolno ciąć górną ćwiartką szczytu prowadnicy (Rys. G).

Należy ciąć tylko łańcuchem, który przesuwa się po dolnej części prowadnicy. Do ciętego drewna przykładać tylko już uruchomioną okrzesywarkę. Nie uruchamiać okrzesywarki po uprzednim przyłożeniu jej do obrabianego drewna.

Nie stać w płaszczyźnie cięcia. Pozwoli to zmniejszyć ryzyko obrażeń w przypadku odbicia okrzesywarki

Zawsze, podczas pracy, należy trzymać narzędzie za pomocą obu rąk.

Upewnić się, ze łańcuch jest zawsze naostrzony i właściwie napięty.

Przy odcinaniu gałęzi i konarów nie należy ich ciąć od razu przy samym pniu, ale najpierw w odległości około 15 cm od pnia. Należy wykonać dwa nacięcia na głębokość równą 1/3 średnicy gałęzi w odległości około 8 cm od siebie. Jedno nacięcie od dołu, drugie od góry. Następnie naciąć gałąż tuż przy pniu na głębokość równą 1/3 średnicy gałęzi. Dokończyć ciecie tnąc gałąż tuż przy pniu od góry. Nie wolno odcinać gałęzi tnąc od dołu (Rys. G).

W przypadku zaklinowania się okrzesywarki podczas przecinania drewna, nigdy nie wolno jej zostawłać z uruchomionym silnikiem w tej pozycji. Należy wyłączyć silnik narzędzia, odłączyć narzędzie od zasilania i za pomocą klinów wydobyć okrzesywarkę z zacięcia.

Stosowanie okrzesywarki do formowania żywopłotu lub ścinania krzaków jest zabronione.

Nie wolno dotykać głowica tnącą, łańcuchem oraz prowadnica ziemi ani dopuścić do zabrudzenia narzędzia ziemia.

9. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania. Podczas czynności obsługowych pilarki łańcuchowej należy zawsze nosić rękawice ochronne, aby uniknąć skaleczeń.

Okrzesywarka

Sprawdzanie stanu napięcia łańcucha

Należy pamiętać, że łańcuch podczas pracy rozgrzewa się i rozciąga. Podczas przerw w pracy kontrolować napięcie łańcucha, korygując je odpowiednio, jak opisano to w rozdziale Przygotowanie do pracy. Po zakończonej pracy należy zmniejszyć napięcie łańcucha, żeby stygnąc i skracając się, nie zakleszczył się w prowadnicy.

Sprawdzanie i uzupełnianie oleju

Regularnie sprawdzać poziom oleju smarującego łańcuch, nie dopuścić do pracy bez środka smarnego. Przy każdym uzupełnieniu poziomu oleju sprawdzać napięcie łańcucha.

Sprawdzanie stanu prowadnicy i łańcucha

Okresowo (nie rzadziej niż co 5 godzin pracy) sprawdzać stan łańcucha i prowadnicy. Demontaż prowadzić w odwrotnej kolejności, niż opisano to dla montażu w rozdziale Przygotowanie do pracy. Czyścić rowki prowadzące łańcuch i otwór olejowy w prowadnicy (rys. C, 1). Aby uniknąć nadmiernego zużycia prowadnicy, należy ją regularnie obracać (w przypadku intensywnej eksploatacji pilarki codziennie, w innym przypadku przy każdym ostrzeniu lub wymianie łańcucha), przekręcając element bierny napinacza łańcucha (rys. B, 16) na jej drugą stronę, a prowadnicę obracając z góry na dół. Sprawdzać stan rowków prowadnicy: przyłożyć liniał krawędziowy do boku, jeśli widoczna jest szczelina spowodowana wywinięciem krawędzi rowków prowadnicy na zewnątrz, należy wymienić prowadnicę na nową lub przekazać do serwisu w celu regeneracji. Sprawdzać stan koła zębatego na końcu prowadnicy, w razie potrzeby smarować wazeliną techniczną, podając ją do otworu w prowadnicy obok osi koła. Sprawdzać łańcuch pod kątem pęknięć ogniw, poluzowanych nitów. Nie używać łańcucha, który ma pęknięte ogniwa, poluzowane nity lub którego łączenia są sztywne.

Ostrzenie łańcucha

Łańcuch uznaje się za zużyty, jeśli zęby tnące mają długość 4 mm. Niedozwolone jest używanie zużytego łańcucha, należy bezwzględnie go wymienić na nowy. Łańcuchowi należy poświęcać szczególną uwagę, jako narzędziu roboczemu. Jego ostrość wpływa na jakość i szybkość procesu cięcia, stępiony łańcuch znacznie utrudnia pracę urządzeniem, przyczynia się do szybszego zużycia prowadnicy i pilarki.

Ostrzenie łańcucha jest skomplikowanym procesem, niedoświadczony użytkownik pilarki powinien powierzyć ostrzenie wykwalifikowanemu serwisowi. W przeciwnym razie może dojść do niezachowania właściwych kątów i odległości zębów tnących względem ogranicznika zagłębienia, co może prowadzić do zwiększenia ryzyka wystąpienia zjawiska odrzutu, a co za tym idzie do wypadku przy pracy, poważnych obrażeń i śmierci operatora.

Nożyce do żywopłotu

Może to spowodować poważne obrażenia ciała lub porażenie prądem. Po każdorazowym użyciu nożyc należy dokładnie oczyścić ostrze z resztek ciętego materiału. Zaleca się również okresowe smarowanie noży w miejscach montażu noży do prowadnicy, stosując biodegradowalny olej, np. Dedra DEGL02. Gdy maszyna zostaje zatrzymana do obsługi serwisowej, kontroli, lub przechowywania albo wymiany wyposażenia dodatkowego, wyłącaźć źródło zasilania, odłączać maszynę od zasilania i upewniać się, czy wszystkie części ruchome całkowicie zatrzymały się. Pozwalać maszynie ostygnąć przed dokonywaniem wszelkich kontroli,

Inne czynności obsługowe

Okresowo sprawdzać stan koła zębatego, które napędza łańcuch (rys. B, 15), w przypadku stwierdzenia uszkodzenia, przekazać urządzenie do serwisu w celu wymiany. Unikać ładowania akumulatora bezpośrednio po intensywnym użytkowaniu. Ze względu na zjawisko rozładowywania nie należy przechowywać akumulatora kompletnie rozładowanego, ponieważ może się wtedy rozładować poniżej poziomu krytycznego i ulec trwałemu uszkodzeniu.

Akumulator nieużywany należy przechowywać więc częściowo naładowany (do ok. 40%). Doładowywać akumulator zanim się całkowicie rozładuje. Baterie przechowywać w temperaturach 10-30°C. Przechowywany w niskich temperaturach szybciej traci pojemność.

Ładowanie akumulatora opisane jest w instrukcji do akumulatora i ładowarki z linii SAS+ALL.

⚠ UWAGA

Miejsce przechowywania urządzenia powinno być niedostępne dla dzieci.

W razie konieczności wysyłki wkrętarki do serwisu celem dokonania naprawy, należy zabezpieczyć ją przed przypadkowym uszkodzeniem mechanicznym oraz wysunąć baterie z gniazda ładowarki

Sposób demontażu akumulatora

W celu demontażu akumulatora, należy wcisnąć przycisk zwalniający znajdujący się w przedniej części balerii. Wysunąć akumulator z gniazda. W celu zamontowania akumulatora, należy wsunąć akumulator w gniazdo, a następnie docisnąć aż do zadziałania zatrzasku uchwytu.

Konserwacja urządzenia

UWAGA

Nigdy nie należy prowadzić prac konserwacyjnych urządzenia podłączonego do źródła zasilania.

Może to spowodować poważne obrażenia ciała lub porażenie prądem. Przed przystąpieniem do czynności konserwacyjnych akumulator należy wysunąć z gniazda urządzenia.

Konserwacja obejmuje czynności obsługowe wraz z osprzętem tj. akumulatorem i ładowarką.

Konserwacja noży

Po każdorazowym użyciu nożyc należy dokładnie oczyścić ostrze z resztek ciętego materiału. Zaleca się również okresowe smarowanie noży w miejscach montażu noży do prowadnicy (rys. B, 12.5 i 12.6), stosując biodegradowalny olej, np. Dedra DEGL02.

Gdy maszyna zostaje zatrzymana do obsługi serwisowej, kontroli, lub przechowywania albo wymiany wyposażenia dodatkowego, wyłączać źródło zasilania, odłącaź maszynę od zasilania i upewniać się, czy wszystkie części ruchome całkowicie zatrzymały się. Pozwalać maszynie ostygnąć przed dokonywaniem wszelkich kontroli, regulacji itp. Konserwować starannie maszynę i utrzymywać ją w czystości.

Przechowywać maszynę w suchym miejscu, niedostępnym dla dzieci.

Zawsze pozwalać maszynie ostygnąć przed magazynowaniem.

Wymieniać zużyte lub uszkodzone części w celu bezpieczeństwa. Stosować tylko oryginalne części i pod- zespoły zamienne.

Nigdy nie próbować unieruchamiać funkcji blokady osłony (jeżeli jest).

Konserwacja urządzenia polega na utrzymaniu w należytej czystości wszystkich jego elementów niezbędnych do normalnej pracy. Do czyszczenia nie wolno stosować żadnych rozpuszczalników gdyż może to spowodować nieodwracalne zniszczenie obudowy i innych elementów wykonanych z tworzywa sztucznego.

Akumulatora nie wolno czyścić wodą gdyż może to spowodować zwarcie wewnętrzne prowadzące do trwałego uszkodzenia.

10. Części zamienne i akcesoria

Zalecane akcesoria

Urządzenie z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane kontaktowe znajdują się na stronie 1 instrukcji. Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprejemie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania.

PROBLEM	PRZYCZYNA	ROZWIAZANIE
Urządzenie nie działa	Uszkodzony włącznikRozładowany akumulatorŻle zamontowany akumulatorBrak styku między ramieniem a głowicą Uszkodzony włącznik	Przekazać urządzenie do serwisuNaładować akumulatorZamocować poprawnieSprawdzić styki w ramieniu urządzeniaPrzekazać urządzenie do serwisu
Urządzenie rusza z trudem	Rozładowany akumulator	Naładować prawidłowo akumulator
Nożyce do żywopłotu
Silnik przegrzewa się	Zapchane ostrzaPrzekroczone dopuszczalne parametry pracy	Oczyścić ostrzaWyłączyć elektronarzędzie, odożyć pracę na czas całkowitego ostygnięcia
Okrzesywarka
Urządzenie nie działa	Czuć zapach spalonej izolacji	Silnik wymaga naprawy – przekazać urządzenie do serwisu
	Hamulec bezpieczeństwa jest zablokowany	Odblokować dźwignię hamulca (patrz: rozdział Przygotowanie do pracy)
Silnik przegrzewa się	Zapchane otwory wentylacyjne	Przedmuchać sprężonym powietrzem
Urządzenie rusza z trudem, przestaje po chwili działać	Zbyt mocne napięcie łańcucha	Skontrolować napięcie łańcucha (patrz: rozdział Przygotowanie do pracy)
Efektywność pracy bardzo mała	Zużyty łańcuch	Przekazać łańcuch do ostrzenia lub wymienić na nowy
	Zbyt słabe napięcie łańcucha	Skontrolować napięcie łańcucha (patrz: rozdział Przygotowanie do pracy)
Nieprawidłowe smarowanie	Brak oleju w zbiorniku	Sprawdzić stan oleju w zbiorniku, uzupełnić
	Zapchane otwór olejowy i rowki prowadnicy	Oczyścić otwór olejowy i rowki prowadnicy
	Uszkodzona pompa olejowa	Przekazać urządzenie do serwisu

12. Kompletacja urządzenia, uwagi końcowe

1. Ramię wysięgnikowe z silnikiem – 1 szt. 2. Głowica z nożycami do żywopłotu – 1 szt. 3. Głowica z okrzesywarką łańcuchową – 1 szt.

13. Wykaz części do rysunku złożeniowego Ramię teleskopowe z silnikiem

1	Wkręt samogwintujący	22	Pierścień
2	Wkręt samogwintujący	23	Ramię
3	Tuleja mocująca część prawa	24	Nit blokujący
4	Uchwyt prawy	25	Tuleja ustalajaca teleskopu
5	Płyłka PCB	26	Sworzeń blokady
6	Sworzeń	27	Uchwyt blokady
7	Włącznik	28	Śruba
8	Sprężyna	29	Aluminiowy profil teleskopowy
9	Płyłka dociskowa	30	Zatrzask uchwytu
10	Rękojeść część lewa	31	Tuleja ustalajaca
11	Włącznik	32	Osłona górna
12	Przycisk zabezpieczający włącznika	33	Gniazdo przyłączeniowe
13	Sprężyna hamulca	34	Osłon dolna
14	Tuleja mocująca część lewa	35	Rękojeść dodatkowa 1
15	Przycisk blokady	36	Rękojeść dodatkowa 2
16	Sprężyna	37	Nakrętka
17	Przewód	38	Wodzik blokady
18	Ślizgacz	39	Mocowanie uchwytu
19	Nakrętka	40	Śruba
20	Pierścień ustalający	41	Pasek
21	Śruba	42	Klucz imbusowy

Nożyce do żywopłotu

A1	Wkręt samogwintujący	A17	Podkładka izolująca
A2	Prawa pokrywa obrotowa	A18	Ostrze kpl.
A3	Sprężyna	A19	Mocowanie ostrza
A4	Przycisk blokady	A20	Koło zębate skośne
A5	Sprężyna	A21	Tuleja
A6	Wkręt samogwintujący	A22	Wkręt
A7	Wkręt samogwintujący	A23	Wspornik silnika
A8	Obudowa część prawa	A24	Walek zębaty
A9	Obudowa przekładni część prawa	A25	Silnik
A10	Osłona ostrza	A26	Płytka PCB
A11	Pierścień filcowy	A27	Obudowa przekładni część lewa
A12	Wrzeciono	A28	Pierścień gwintowy
A13	Wrzeciono	A29	Obudowa część prawa
A14	Sworzeń	A30	Wtyczka
A15	Podkładka	A31	Lewa pokrywa obrotowa
A16	Mimośród

Okrzesywarka

B1	Rurka oleju	B30	Wkręt
B2	Koło zębate	B31	Łożysko 608
B3	Turbina	B32	Podkładka płaska
B4	Tuleja tloka	B33	Koło zębate
B5	Obudowa pompy	B34	Wrzeciono
B6	Wkręt samogwintujący	B35	Klin
B7	Sprężyna	B36	Koło zębate skośne
B8	Rurka wlotowa	B37	Segger
B9	Uszczelka zbiornika oleju	B38	Łożysko 6000
B10	Przejściówka	B39	Korpus wrzeciona
B11	Filtr powietrza	B40	Sworzeń gwintowany
B12	Uszczelka zbiornika oleju	B41	Obudowa część prawa
B13	Zbiornik oleju	B42	Uszczelka
B14	Zakrętka zbiornika oleju	B43	Śruba prowadnicy
B15	Uszczelka	B44	Prowadnica
B16	Zabezpieczenie zakrętki	B45	Ustalacz prowadnicy
B17	Zawór	B46	Łańcuch
B18	Wkręt samogwintujący	B47	Osłona łańcucha
B19	Wtyczka	B48	Wkręt samogwintujący
B20	Lewa pokrywa obrotowa	B49	Krzywka
B21	Sprężyna	B50	Osłona
B22	Przycisk blokady	B51	Tuleja ustalająca
B23	Sprężyna	B52	Pokrętło
B24	Obudowa część prawa	B53	Pokrętło docisku prowadnicy
B25	Płytka PCB	B54	Zębatka napędowa łańcucha
B26	Silnik kpl.	B55	Segger
B27	Płytka mocująca silnika	B56	Prawa pokrywa obrotowa
B28	Łożysko 698	B57	Wkręt samogwintujący
B29	Walek zębały

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

( dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami byłowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o

lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie posłępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Karta gwarancyjna

na

Urządzenie dwufunkcyjne piła łańcuchowa i nożyce 18V

Nr katalogowy: DED7096 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstapienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu	Czas trwania ochrony gwarancyjnej
DED7096	24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszej karciegwarancyjnej
Końcówki robocze	Nie są objęte gwarancją

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w Kompletacji urządzenia zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek: a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. (Formularz zgłoszenia reklamacji z tytułu gwarancji).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

1. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;
2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

(tykajúce są domácností)
