INSTRUKCJA OBSŁUGI Bolero Hexa M226000 CECOTEC

Instrukcje bezpieczeństwa 30

1. Części i komponenty 138
2. Przed użyciem 138
3. Instalacja 139
4. Funkcjonowanie 141
5. Czyszczenie i konserwacja 147

6. Dane techniczne 149
   i elektronicznych 150

7. Recykling urządzeń elektrycznych

8. Gwarancja i Serwis techniczny 151

9. Copyright 151

OBSAH

Przed użyciem produktu należy uważnie przeczytać poniższe instrukcje. Zachowaj tę instrukcję do wykorzystania w przyszłości lub dla nowych użytkowników.

- To urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umystowych lub bez doświadczenia i wiedzy, pod warunkiem, że są one pod odpowiednim nadzorem lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia. i rozumieją związane z tym niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja wykonywane przez użytkownika nie mogą być przeprowadzane przez dzieci bez nadzoru.

- To urządzenie przeznaczone jest wyłącznie do użytku domowego i nie nadaje się do użytku w barach, restauracjach, gospodarstwach rolnych, hotelach, motelach i biurach.

- Ten symbol oznacza: ostrożność, gorąca powierzchnia. Temperatura powierzchni może być wysoka, kiedy urządzenie jest w użyciu.

- Podczas użytkowania urządzenie nagrzewa się. Nie zaleca się dotykania elementów grzejnych znajdujących się wewnątrz.

- OSTRZEŻENIE: urządzenie i jego dostępne części mogą się nagrzewać podczas użytkowania. Należy to wziąć pod uwagę, aby uniknąć elementów grzejnych. Dzieci w wieku poniżej 8 lat należy trzymać z daleka, chyba że są pod stałym nadzorem osób dorostych.

- Nie używaj ściernych środków czyszczących ani ostrych metalowych skrobaków do czyszczenia szyby drzwiczek piekarnika, ponieważ mogą zarysować powierzchnię, co

może spowodować pęknięcie szyby.

- Nie powinno się używać urządzenia do czyszczenia parą.

- Ostrzeżenie: Upewnij się, że urządzenie jest odłączone od zasilania przed zmianą lampy, aby zapobiec jakiemukolwiek ryzyku wytadowania elektrycznego.

- Urządzenia nie należy instalować za ozdobnymi drzwiami, aby uniknąć przegrzania.

- Niewłaściwa naprawa może być niebezpieczna. Naprawy i wymiany uszkodzonych kabli zasilających mogą być wykonywane wyłącznie przez upoważniony personel techniczny. Jeśli urządzenie jest wadliwe, odłącz je od sieci lub wyłącz przełącznik różnicowy w domu. Skontaktuj się z oficjalnym serwisem pomocy technicznej Cecotec.

- Urządzenie to nie jest przeznaczone do obstugi za pomocą zewnętrznych wyłączników czasowych lub oddzielnych systemów zdalnego sterowania.

- Ostrożnie otwórz drzwi urządzenia. Trzymaj dzieci z dala.

- Jeśli szyba drzwi jest uszkodzona, może to spowodować pęknięcie. Do czyszczenia drzwi urządzenia nie używaj skrobaczek do szkła, ostrych lub ściernych środków czyszczących ani detergentów.

- Zawiasy urządzenia poruszają się podczas otwierania i zamykania drzwi, należy uważać, aby się nie zaczepić. Trzymaj ręce z dala od zawiasów.

- Jeśli przechowujesz łatwopalne przedmioty w piekarniku, mogą się zapalić. Nigdy nie przechowuj palnych przedmiotów wewnątrz piekarnika. Nigdy nie otwieraj drzwi urządzenia, jeśli wewnątrz jest dym. Odtącz urządzenie od sieci lub wyłącz przełącznik różnicowy w swoim domu.

- Panel sterowania i elementy sterowania wykorzystują magnesy stałe. Mogą one wpływać na implanty

elektroniczne, takie jak rozruszniki serca lub pompy insulinowe. Użytkownicy z implantami elektronicznymi muszą pozostawać co najmniej 10 cm od panelu sterowania.

• Nie pozwól, aby folia aluminiowa zetknęta się ze szklanymi drzwiami. Może to spowodować trwałe odbarwienie szklanych drzwi.
• Nie używaj silikonowych patelni, zakrytych pokrywek ani akcesoriów wykonanych z silikonu. Mogłoby to spowodować uszkodzenie czujnika piekarnika.
• Obecność wilgoci wewnątrz piekarnika przez długi czas może powodować korozję. Po każdym użyciu pozostaw urządzenie do wyschnięcia. Nie trzymaj wilgotnej żywności wewnątrz kuchenki, gdy jest ona zamknięta przez dłuższy czas. Nie przechowuj żywności w piekarniku.
• Podczas pieczenia ciast ze szczególnie soczystymi owocami nie należy przepetniać blachy do pieczenia. Jeśli sok owocowy kapie z blachy do pieczenia, może pozostawić trwałe plamy. Jeśli to możliwe, użyj najgłębszej tacy.
• Jeśli uszczelki są zabrudzone, drzwi urządzenia nie zamkną się prawidłowo podczas pracy. Mogłoby to uszkodzić fronty sąsiednich urządzeń i mebli. Upewnij się, że potączenia są zawsze czyste.
• Nie siadaj na drzwiach urządzenia, nie umieszczaj na nich ani nie wieszaj na nich przedmiotów. Nie umieszczaj naczyń ani akcesoriów na drzwiach urządzenia.
• Nie przenoś ani nie trzymaj urządzenia za klamkę drzwi. Uchwyt drzwi nie może utrzymać ciężaru urządzenia i może się złamać.

- Użycie ciepła resztkowego z wyłączonego piekarnika do utrzymywania ciepła żywności może spowodować wysoką zawartość wilgoci w piekarniku. Może to spowodować kondensację i korozję urządzenia, a także uszkodzenie kuchenki.

BEZPEČNOSTNÍ POKYNY

1. Pokrętło trybu gotowania.
2. Prowadnice do przesuwania stojaka lub tacek
3. Kratka piekarnika
4. Taca na tłuszcz
5. Wyświetlacz
6. Pokrętło temperatury gotowania

Panel sterowania

Rys. 2

1. Tryb zero
2. Tryb rozmrażania
3. Tryb delikatnego gotowania
4. Tryb grill z wentylatorem
5. Tryb Grill
6. Tryb szybkiego gotowania
7. Tryb konwekcji
8. Światło
9. Ikona dotykowa zmniejszania
10. Ikona dotykowa funkcji
11. Ikona dotykowa zwiększania
12. Ikona czasomierza
13. Ikona czasu rozpoczęcia gotowania
14. Ikona zakończenia opóźnionego gotowania
15. Ikona zegara

UWAGA:

Grafika tej instrukcji obsługi tak jak rysunki w niej zawarte, są schematyczną prezentacją i możliwe, że nie będą się zgadzać dokładnie wraz z produktem.

2. PRZED UŻYCIEM

- To urządzenie jest zapakowane w opakowanie zaprojektowane w celu ochrony podczas transportu. Wyjmij urządzenie z pudełka i usuń wszystkie materiały opakowaniowe. Oryginalne pudełko i inne elementy opakowania można przechowywać w bezpiecznym miejscu, aby zapobiec uszkodzeniu urządzenia w przypadku konieczności jego transportu w przysztości. Jeśli chcesz pozbyć się oryginalnego opakowania, pamiętaj o prawidłowym recyklingu wszystkich jego elementów.

- Upewnij się, że wszystkie części i komponenty są dotączone i są w dobrym stanie. Jeśli któregoś z nich brakuje lub jest w złym stanie, natychmiast skontaktuj się z oficjalnym Serwisem Pomocy Technicznej Cecotec.

Zawartość opakowania

• Kratka
• Taca na tłuszcz
• Kratka grilla
• Płyta piekarnika
• Ta instrukcja obstugi

3. INSTALACJA

Urządzenie może być zamontowane wyłącznie przez wykwalifikowany personel, który postępuje zgodnie z dostarczonymi instrukcjami. Producent nie ponosi odpowiedzialności w przypadku nieprawidłowej instalacji, która może spowodować szkody dla ludzi i zwierząt, a także szkody materialne.

Ważne

• Przed przystąpieniem do jakichkolwiek prac regulacyjnych lub konserwacyjnych należy odłączyć urządzenie od sieci elektrycznej;
• Przewód powietrza używa się poprzez wentylację.

Montaż piekarnika do zabudowy

Aby urządzenie do zabudowy działało prawidłowo, meble, w które jest wyposażone, muszą być odpowiednie. Na rys.3 podano wymiary wycięcia do montażu pod blatem lub w wysokiej szafce.

Montaż zgodnie z deklaracją zużycia

• W celu zapewnienia prawidłowej wentylacji należy zdjąć tylną ściankę szafy. Zaleca się zainstalowanie piekarnika w taki sposób, aby opierał się na dwóch drewnianych listwach. Jeśli piekarnik stoi na płaskiej i ciągłej powierzchni, musi być w nim otwór o wymiarach co najmniej 45×560 mm. Rys. 4
• Sąsiednie panele szafki powinny być wykonane z materiału odpornego na ciepło. W szczególności szafy z okleiną zewnętrzną należy montować za pomocą klejów odpornych na temperaturę do 100°C.
• Zgodnie z obowiązującymi przepisami bezpieczeństwa, kontakt z elektrycznymi częściami piekarnika po jego zainstalowaniu nie może być możliwy. Wszystkie części gwarantujące bezpieczną pracę urządzenia mogą być demontowane wyłącznie za pomocą narzędzia.

POLSKI

- Aby przymocować piekarnik do szafki, otwórz drzwiczki piekarnika i zamocuj je, wkładając 4 wkręty do drewna w 4 otwory znajdujące się na obwodzie ramy.

Połączenia elektryczne

Piekarniki wyposażone w trójbiegunowy przewód zasilający są przystosowane do zasilania prądem zmiennym. Przewód uziemiający urządzenia jest żółto-zielony.

Montaż kabla zasilającego. Rys. 5

• Otwarcie listwy zaciskowej:
• Za pomocą śrubokręta dokręć śrubę na bocznych zaczepach pokrywy.
• Odkręć śrubę i otwórz pokrywkę deski ze stykami.

Aby zainstalować kabel, należy postąpić tj. zostało to opisane poniżej:

• Usuń śrubę zacisku kabla i trzy śruby kontaktowe (L-N).
• Obkręć przewody pod głowami śrub, stosując następujący schemat kolorów:
• Zabezpiecz kabel zasilający zaciskiem i zamknij pokrywę skrzynki zaciskowej.

Podłącz kabel zasilający do sieci elektrycznej

• Zainstaluj standardową wtyczkę (brak w zestawie) odpowiadającą obciążeniu wskazanemu na tabliczce znamionowej. Podłączając kabel bezpośrednio do sieci, należy zainstalować wielobiegunowy wyłącznik automatyczny z minimalną przerwą między stykami wynoszącą 3 mm między urządzeniem a siecią. Wyłącznik wielobiegunowy musi być dobrany do obciążenia i zgodny z obowiązującymi przepisami (kabel uziemiający nie może być przerywany przez wyłącznik).
• Przewód zasilający powinien być poprowadzony tak, aby nie osiągał temperatury wyższej niż 50°C powyżej temperatury otoczenia i powinien być zabezpieczony izolacją o odpowiedniej wartości znamionowej.

Przed wykonaniem połączenia sprawdź, czy:

• Bezpieczeństwo elektryczne tego urządzenia można zagwarantować tylko wtedy, gdy piekarnik jest prawidłowo i skutecznie uziemiony, zgodnie z przepisami dotyczącymi bezpieczeństwa elektrycznego. Zawsze upewnij się, że potączenie z masą jest skuteczne; w razie wątpliwości należy wezwać wykwalifikowanego technika w celu sprawdzenia systemu. Cecotec odrzuca wszelką odpowiedzialność za szkody wynikające z systemu, który nie został podłączony do uziemienia.
• Przed podłączeniem urządzenia do sieci należy sprawdzić, czy specyfikacje podane na tabliczce znamionowej (na urządzeniu i/lub na opakowaniu) odpowiadają parametrom domowej sieci elektrycznej.
• Sprawdź, czy moc elektryczna instalacji i gniazd obsługuje maksymalną moc urządzenia. W razie wątpliwości skontaktuj się z wykwalifikowanym technikiem.
• Jeśli gniazdko i wtyczka urządzenia nie są kompatybilne, poproś wykwalifikowanego technika o wymianę gniazdka na odpowiedni model. W szczególności ten ostatni

będzie musiał również zapewnić, aby przekrój przewodów wtykowych był odpowiedni do mocy pobieranej przez urządzenie. Nie zaleca się stosowania adapterów, gniazd wielokrotnych i/lub przedłużaczy. Jeśli nie można uniknąć jego użycia, należy pamiętać, że należy używać tylko jednego lub wielu adapterów i przedłużaczy, które są zgodne z obowiązującymi przepisami bezpieczeństwa. W takich przypadkach nigdy nie należy przekraczać maksymalnej obciążalności prądowej wskazanej na pojedynczym zasilaczu lub przedłużaczu oraz maksymalnej mocy wskazanej na wielokrotnym adapterze. Wtyczka i gniazdko muszą być łatwo dostępne.

4. FUNKCJONOWANIE

Pokrętło Push-in (dostępne tylko w niektórych modelach) Naciśnij lekko wybierak, aby go zablokować lub odblokować.

Ostrzeżenie

Uwaga: za pierwszym razem, kiedy użyjesz urządzenia, zaleca się ustawienie termostatu na maksimum i pozostawienie go uruchomionego przez 30 min bez niczego w środku, z zamkniętymi drzwiami. Na początku zapach, który będzie można poczuć zależy od parowania substancji, które chronią piekarnik podczas jego przechowywania.

Ostrzeżenie

Uwaga: umieść półkę załączoną do dolnej tacy piekarnika, aby zapobiec, jakiemukolwiek sosowi lub tłuszczu, aby kapat na spód, kiedy używasz urządzenia (tylko dostępny w niektórych modelach). Do jakiegokolwiek innego rodzaju gotowania, nie używaj nigdy dolnej półtki i nie umieszczaj niczego na dolnej stronie piekarnika podczas jego pracy, ponieważ mogłoby to uszkodzić jego powłokę. Umieść przyrządy kuchenne (talerze, papier aluminiowy, itd.)

Programy

Konwekcja

W tym trybie włączą się obie grzałki. Kiedy gotujesz w tym trybie, użyj tylko tacki lub kratki na raz, w przeciwnym razie dystrybucja ciepła nie będzie jednakowa. Korzystając z różnych dostępnych wysokości, możesz zrównoważyć ilość ciepła między górną a dolną częścią piekarnika. Wybierz pomiędzy różnymi wysokościami w zależności od tego, czy danie potrzebuje więcej, czy mniej ciepła od góry.

Delikatna kuchnia

- Dolna grzałka i wentylator się uruchomią. Zaleca się umieszczenie tacy w jednej niskiej pozycji.

POLSKI

- Ta funkcja pomaga usunąć resztki jedzenia z wnętrza piekarnika. Ustaw funkcję czyszczenia wspomaganego parą i temperaturę na 130°C.

Grill

Uruchomią się górne grzałki centralne, promieniuje ciepło na żywność z górnego oporu. Żywność do zapiekania można umieścić w dowolnym z 2 miejsc w dwóch górnych prowadnicach uchwytu.

Tryb grill z wentylatorem

Uruchomią się górne środkowe grzałki i wentylator.

Rozmrażanie

Pokrętło temperatury powinno pokazać tryb zero.

Pokrętło Push-in (tylko dostępne w niektórych modelach)

Modele te są wyposażone w czasomierz do kontrolowania, kiedy piekarnik wyłącza się podczas gotowania. Pozycja przycisku timera: od 10 minut do 120 minut. Na końcu czasu gotowania, czasomierz będzie dźwięczyć i wyłączy automatycznie piekarnik.

Opiekanie z czasomierzem 3 klawiszami (tylko dostępne w niektórych modelach)

• Po podłączeniu do sieci na wyświetlaczu pojawi się „12:00" z kwadratowym symbolem nad ikoną zegara.
• Naciśnięcie dotykowej ikony zwiększania lub zmniejszania spowoduje zwiększenie lub zmniejszenie czasu, aż do osiągnięcia prawidłowego czasu.

Automatyczne ustawienie (czas startu i zakończenie automatyczne)

1. Naciśnij szybko ikonę funkcji, aż do momentu migania symbolu kwadratowego ponad ikoną czasu startu gotowania i naciśnij ikonę zwiększania/zmniejszania, aby ustawić czas gotowania.

2. Nacisnąć kilkakrotnie ikonę funkcji, aż kwadratowy symbol nad ikoną opóźnionego zakończenia pieczenia zacznie migać, a następnie nacisnąć ikonę zwiększania/ zmniejszania, aby ustawić czas wyłączenia.

3. Obróć pokrętło czasu gotowania, aby wybrać temperaturę i pokrętło trybu gotowania, aby wybrać tryb gotowania.

- Po dokonaniu tych ustawień symbole nad czasem rozpoczęcia pieczenia i ikoną opóźnionego zakończenia zaczną migać, wskazując, że procedura pieczenia w piekarniku została ustawiona.

• Na przykład: jeśli jedzenie wymaga pieczenia przez 45 minut, piekarnik przestanie działać i wyłączy się o godzinie 14:00.
• Nacisnąć kilkakrotnie ikonę funkcji, aż kwadratowy symbol nad ikoną czasu rozpoczęcia pieczenia zacznie migać i ustawić czas pieczenia na 45 minut.
• Nacisnąć kilkakrotnie ikonę funkcji, aż kwadratowy symbol nad ikoną opóźnionego zakończenia zacznie migać i ustawić czas zakończenia pieczenia na 14:00.
• Po dokonaniu tych ustawień na wyświetlaczu pojawi się zegar (godzina, minuta) oraz symbol kwadratu, co oznacza, że ustawienie procedury pieczenia zostało automatycznie zapamiętane.
• Gdy zegar wskaże 13:15 (pomiędzy 14 a 15 minutami), piekarnik włączy się automatycznie. Podczas czasu opiekania, kwadratowy symbol będzie wciąż migać.
• Gdy zegar wskaże 14:00, piekarnik włączy się automatycznie. Alarm będzie dźwięczyć i symbol kwadratowy zacznie migać. Aby zatrzymać alarm, naciśnij ikone.

Ustawienie półautomatyczne (automatyczne ustawienie czasu rozpoczęcia i zakończenia)

1. Ustawianie czasu gotowania (maksymalnie 10 godzin)

- Nacisnąć kilkakrotnie ikonę funkcji, aż nad ikoną czasu rozpoczęcia pieczenia pojawi się kwadratowy symbol i ustawić czas pieczenia.

- Natychmiast włącz piekarnik, kwadratowy symbol nad ikoną czasu rozpoczęcia pieczenia zacznie migać. Gdy czas gotowania dobiegnie końca, kwadratowy symbol nad ikoną czasu rozpoczęcia gotowania zacznie migać i włączy się alarm dźwiękowy. Aby zatrzymać sygnał dźwiękowy, naciśnij dowolną ikone.

1. Ustaw czas zakończenia gotowania (23 godziny i maksymalnie 59)

- Nacisnąć kilkakrotnie ikonę funkcji, aż nad ikoną opóźnionego zakończenia pojawi się kwadratowy symbol i ustawić czas zakończenia pieczenia.

- Natychmiast włącz piekarnik, kwadratowy symbol nad ikoną opóźnionego zakończenia zacznie migać. Po osiągnięciu zaprogramowanego czasu proces gotowania zatrzyma się automatycznie. Kwadratowy symbol nad ikoną opóźnionego zakończenia zacznie migać i uruchomi się alarm. Aby zatrzymać dzwonek naciśnij dowolną ikonę.

- Ustawiony proces pieczenia można wyświetlić poprzez wielokrotne naciśnięcie dowolnego przycisku funkcyjnego w dowolnym momencie, tylko jeśli czas pieczenia jest ustawiony na pozycji „0”.

- Ustawiając czas zakończenia pieczenia na aktualny czas, można anulować ustawiony proces pieczenia.

Czasomierz

Maksymalny czas, jaki można zaprogramować, to 23 godziny i 59 minut. Aby ustawić czas, naciskaj przycisk funkcji, aż kwadratowy symbol nad ikoną czasomierza zacznie migać, a następnie naciskaj ikony góra/dół, aż na wyświetlaczu pojawi się żądana godzina. Po ustawieniu odpowiedni czas (godzina i minuty) oraz kwadratowy symbol nad ikoną czasomierza zaczną migać. Ponadto, odliczanie się rozpocznie. Kiedy dojdzie do

POLSKI

zaprogramowanego czasu, kwadratowy symbol nad ikoną timera zacznie migać, a piekarnik wyemituje sygnał dźwiękowy. Aby zatrzymać dzwonek naciśnij dowolną ikonę.

Ostrzeżenie

Jeśli nastąpi nagła przerwa w dostawie prądu, wszystkie ustawione procedury i prawidłowy czas zegara (godzina, minuta) znikną. Po ponownym włączeniu zasilania na wyświetlaczu pojawi się „12:00” i kwadratowy symbol nad ikoną zegara.

Światło piekarnika

Obróć lewe pokrętło do symbolu żarówki, aby włączyć światło piekarnika. To światło pozostaje włączone, gdy którykolwiek z oporników elektrycznych w piekarniku jest włączony.

Wentylacja chłodzeniem

• Ten model jest wyposażony w wentylator chtodzący, który włącza się automatycznie, gdy piekarnik jest gorący.
• Gdy wentylator jest włączony, stychać szum powietrza wydostającego się między drzwiczkami piekarnika a panelem sterowania.

Uwaga

Po zakończeniu pieczenia wentylator pozostaje włączony, dopóki piekarnik nie ostygnie.

Praktyczne zalecenia gotowania

• Piekarnik jest wyposażony w 5 kratek. Podczas pieczenia z termo obiegiem należy używać dwóch z trzech środkowych półek. Gorące powietrze dociera bezpośrednio do najniższych i najwyższych półek, dlatego delikatne potrawy mogą się spalić.
• Zasadniczo należy używać 2. i 4. rusztu od dotu, umieszczając żywność wymagającą największej ilości ciepła na 2. ruszcie od dotu. Na przykład podczas pieczenia pieczeni z innymi produktami umieść pieczeń na 2. prowadnicy od dotu, a delikatniejsze potrawy na 4. prowadnicy od dotu.
• Podczas pieczenia potraw, które wymagają różnych czasów i temperatur, ustaw temperaturę pośrednią między dwiema wymaganymi temperaturami, umieść najdelikatniejsze potrawy na 4. półce od dołu i wyjmij najpierw z piekarnika potrawy wymagające najkrótszego czasu.
• Użyj tacy zbiorczej dolnej kratki i kratki w górnej.

Użytkowanie grilla

• Użyj trybu „Grill", umieszczając żywność pod środkiem grilla (znajdującym się w 3 lub 4 prowadnicy od dołu), ponieważ świeci się tylko środkowa część górnego oporu.
• Użyj dolnej prowadnicy (pierwszej od dotu), umieszczając dołączoną tace, aby złapać sos i zapobiec jego kapaniu na dno piekarnika. Kiedy używasz tego trybu, zalecamy ustawienie temperatury na najwyższym ustawieniu. Nie oznacza to jednak, że nie można

stosować niższych temperatur, po prostu regulując selektor temperatury.

• Ustawienie „grill z obiegiem powietrza" jest bardzo przydatne do szybkiego grillowania potraw, ponieważ rozprowadzanie ciepła umożliwia nie tylko przyrumienienie powierzchni, ale także dopieczenie spodu.
• Ponadto można go również używać do przyrumieniania potraw pod koniec procesu gotowania, na przykład do zapiekania makaronu.
• Używając tego trybu, umieść ruszt na 2. lub 3. ruszcie piekarnika od dotu (patrz tabela pieczenia), a następnie, aby tłuszcz nie kapat na dno piekarnika i nie dymit, umieść tackę na tłuszcz na 1. ruszcie od dotu. spód.
• Podczas korzystania z tego trybu zalecamy ustawienie termostatu na 200°C, ponieważ jest to najbardziej efektywny sposób korzystania z grilla, który opiera się na wykorzystaniu promieni podczerwonych. Nie oznacza to jednak, że nie można stosować niższych temperatur, po prostu regulując pokrętło temperatury.
• Dlatego najlepsze rezultaty przy korzystaniu z trybów grilla uzyskuje się umieszczając blachę na dolnych rusztach (patrz tabela gotowania). Aby tłuszcz nie kapał na dno piekarnika i nie dymił, umieść tackę ociekową na 1. ruszcie piekarnika od dotu.

Tryb gotowania	Rodzaj jedzenia Waga (kg)		ruszt do gotowania licząc od dotu do góry	Wstępne ogrzewanie (minuty)	Temperatura	Czas (minuty).
	Kaczka 1 3 15 200 65-75
	Pieczona cielęcina lub wotowina	1 3 15 200 70-75
	Pieczona świnia 1 3 15 200 70-80
	Ciastka - 3 15 180 15-20
	Tartaletki 1 3 15 180 30-35
	Ryba i mątwą		1 4 5 Max 8-10
	Szasztyki z kalmarem i krewetkami		1 4 5 Max 6-8
	Filet z dorsza 1 4 5 Max		10
	Warzywa z grilla		1 3/4 5 Max	10-15
	Filet ciełęcy 1 4 5 Max 15-20
	Kotlety 1 4 5 Max 15-20
	Hamburgery 1 4 5 Max 7-10
	Makrela 1 4 5 Max 15-20
Tostowane kanapki-4				5 Max 2-3
	Rodzaj mrożonego jedzenia
	Grillowanykurczak	1.5 3 5 200 55-60
	Mątwa 1.5 3 5 200 30-35
	Na ogniu 1.5 - 5 200 70-80
	Cielęcinagrillowana	2.0 - 5 200 70-80
	Kurczakgrillowany	1.5 - 5 200 70-75
	Kurczak(grillowany) +frytki (z grilla)	-	2 5 200	70-75
	Baraninagrillowany	1.5 - 5 200 70-80
	Mrożona żywność
	Pizza 0.3 2 - 250 12
	Placek z cukinii i krewetki	0.4 2 -	200 20
	Placek ze szpinakiem	0.5 2 -	220 30-35
	Resztki 0.3 2 - 200 25
	Lasagne 0.5 2 - 200 35
	Roladki 0.4 2 - 180 25-30
	Filetowany kurczak	0.4 2 -	220 15-20
	Pieczona cielecina lub wotowina	1 2 10 180 25-30
	Kurczak 1 2/3 10 220 60
	Wstępnie przegotowane jedzenie
	Skrzydetka z kurczaka	0.4 2 -	200 20-25
	Świeże jedzenie
	Ciastka 0.3 2 - 200 15-18
	Ciasto owocowe 0.6 2 - 180 45
	Kanapeczki serowe	0.2 2 -	210 10-12

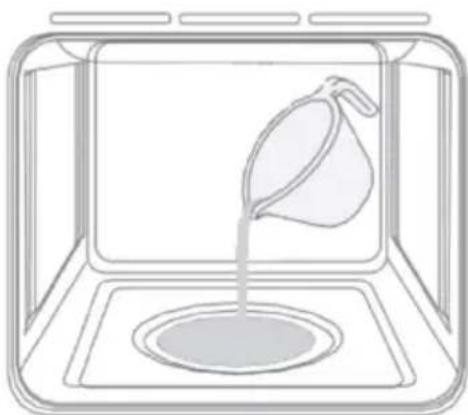

	Funkcja pary 0.5 3 15		220 15-20

5. CZYSZCZENIE I KONSERWACJA

Przed czyszczeniem urządzenia lub wykonywaniem prac konserwacyjnych należy odłączyć je od sieci elektrycznej.

Aby przedtużyć żywotność piekarnika, należy go często czyścić, pamiętając, że:

- Części emaliowane lub ze stali nierdzewnej należy myć letnią woda bez użycia żracych proszków lub substancji żracych, które mogłyby je uszkodzić. Stal nierdzewna może

POLSKI

plamić, jeśli te plamy są trudne do usunięcia, użyj specjalnych produktów dostępnych na rynku. Po czyszczeniu zaleca się wypłukać dokładnie i wysuszyć produkt.

- Wnętrze piekarnika najlepiej czyścić natychmiast po użyciu, gdy jest jeszcze gorące (należy zachować szczególną ostrożność, ryzyko poparzenia), gorącą wodą z mydłem; mydło należy spłukać, a wnętrze dobrze wysuszyć. Unikaj stosowania ściernych detergentów (na przykład proszków do czyszczenia) i szorstkich gąbek lub kwasów (takich jak środki do usuwania kamienia), ponieważ mogą one uszkodzić emalię. Jeśli plamy tłuszczu i zabrudzenia są szczególnie trudne do usunięcia, użyj specjalnego środka do czyszczenia piekarników zgodnie z instrukcją na opakowaniu. Nigdy nie używaj odkurzacza parowego do czyszczenia wnętrza piekarnika.

- Jeśli używasz piekarnika przez dłuższy czas, może skraplać się para wodna, osusz go miękką ściereczką.

- Piekarnik posiada gumową uszczelkę otaczającą jego otwór, co gwarantuje jego doskonałe działanie. Należy sprawdzać okresowo stan uszczelki. Jeśli trzeba, wyczyść i zapobiegaj używaniu produktów lub przedmiotów, aby to wykonać. W przypadku awarii należy skontaktować się z Serwisem Pomocy Technicznej Cecotec. Zalecamy unikanie używania kuchenki do czasu jej naprawy.

- Nigdy nie wykładać dna piekarnika folią aluminiową, ponieważ nagromadzenie się ciepła może zagrozić gotowaniu, a nawet uszkodzić emalię.

- Wyczyść szklane drzwi produktami które nie są szorstkie lub gąbką i wysusz ją miękką ścierką.

Jak zdjąć drzwi piekarnika. Rys. 6

W celu dokładniejszego wyczyszczenia można zdjąć drzwiczki piekarnika. Wybierz sposób montażu i demontażu Postępuj w następujący sposób: Struktury drzwi piekarnika, postępowanie ad. montażu i demontażu.

- Catkowicie otworzyć drzwi.

- Catkowicie otwórz lewą i prawą dźwignię zawiasu.

- Przytrzymaj drzwi tj. widać to na trzecim obrazie

- Delikatnie zamknij drzwi, aż lewy i prawy zawias zaczepią się o część B drzwi, jak pokazano na trzecim obrazku.

- Usuń zaczepy zawiasów z ich miejsc, kierując się strzaatką widoczną na rysunku 4.

- Położ drzwi na miękkiej powierzchni.

- Aby założyć drzwi, powtórz powyższe kroki w odwrotnej kolejności.

Zdejmij wewnętrzna szybę. Rys. 7

- Podwójne drzwi piekarnika: zdejmij uszczelkę, odkręcając śruby numer 2, jak widać na pierwszym obrazku rysunku 7.

- Ostrożnie zdejmij wewnętrzną szybę 2, jak widać na drugim obrazku na rysunku 7.

- Wyczyść szybę odpowiednim środkiem czyszczącym. Dobrze wysusz i umieść na miękkiej

powierzchni, aby można było wyczyścić również wewnętrzną stronę zewnętrznej szyby. - Aby założyć szkło, powtórz powyższe kroki w odwrotnej kolejności.

Funkcja czyszczenia parą. Rys. 8

Ta funkcja pomaga usunąć resztki jedzenia z wnętrza piekarnika. Ta metoda jest skuteczna tylko przy usuwaniu lekkich zabrudzeń. Nie jest skuteczny w usuwaniu uporczywych plam powstałych podczas gotowania. Tej funkcji można używać tylko wtedy, gdy piekarnik jest zimny.

1. Wnetrze urządzenia powinno być puste.
2. Przygotować roztwór wody (85%), białego octu (10%) i płynu do naczyń (5%) i spryskać obficie drzwi, ściany boczne i tylną komory piekarnika.
3. Dolej 40 ml wody do spodu komory tak jak zostało to pokazane na rys. 8.
4. Zamknąć drzwi. Ustaw funkcję czyszczenia wspomaganego parą i temperaturę na 130°C.
5. Wyłącz piekarnik po 18 minutach.
6. Poczekaj, aż ostygnie do bezpiecznego poziomu, a następnie wyczyść powierzchnię wewnętrzną wilgotną ściereczką.

Wymiana lampki piekarnika. Rys. 9

• Odtączyć sprzęt od sieci.
• Zdjąć szklaną ostone z oprawki lampy (rys. 12).
• Wyjmij żarówkę i zastąp ją żarówką odporną na wysoką temperaturę (300°C).
• Zatóż szklaną pokrywę i ponownie podłącz piekarnik do sieci.

6. DANE TECHNICZNE

Referencja produktu: 02806 / 02807/ 02808 / 02809 / 02810 / 02811

Produkt: Bolero Hexa M226000 Inox A / Bolero Hexa M226000 Edge A / Bolero Hexa

M226000 Matt A / Bolero Hexa M226000 Glass Black A / Bolero Hexa M226000 Glass White A / Bolero Hexa M226000 Glass Grey A

Napięcie znamionowe: 220-240 V\~.

Częstotliwość nominalna: 50-60 Hz

Moc nominalna: 2300-2800 W

	Symbol Wartość Ilość
Identyfikacja modelu 02806 / 02807 /		02808 / 02809 / 02810 / 02811
Rodzaj piekarnika Piekarnik elektryczny
Masa urządzenia M 23.0 kg
Ilość komór 1

Źródło ciepta na komorę (elektryczna lub gaz)		Elektryczność
Objętość komory V 72 l
Zużycie energii potrzebnej do ogrzania wsadu standardowego w przedziale piekarnika gazowego podczas cyklu w trybie wymuszonego obiegu (końcowa energia gazu)	E_komora elektryczna	0.81 kWh/cykl
Zużycie energii potrzebnej do ogrzania wsadu standardowego w przedziale piekarnika gazowego podczas cyklu w trybie wymuszonego obiegu (końcowa energia gazu)	E_komora elektryczna	0.79 kWh/cykl
Zużycie energii potrzebnej do ogrzania wsadu standardowego w przedziale piekarnika gazowego podczas cyklu w trybie wymuszonego obiegu (końcowa energia gazu)	E_komora gazu	N.AN.A	MJ/cyklkWh/cykl(1)
Zużycie energii potrzebnej do ogrzania wsadu standardowego w przedziale piekarnika gazowego podczas cyklu w trybie wymuszonego obiegu (końcowa energia gazu)	E_komora gazu	N.AN.A	MJ/cyklkWh/cykl
Wskaźnik efektywności energetycznej na przedziat	EEI_komora	92.9
Klasa wydajności energetycznej A
Program Standby: 0.97 W
(1) 1 kWh/ciclo = 3,6 MJ/ciclo.

Specyfikacje techniczne mogą ulec zmianie bez wcześniejszego powiadomienia w celu poprawy jakości produktu.
Wyprodukowano w Chinach | Zaprojektowano w Hiszpanii

7. RECYKLING URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Ten symbol oznacza, że zgodnie z obowiązującymi przepisami produkt i/lub bateria muszą być utylizowane oddzielnie od odpadów domowych. Kiedy ten produkt osiągnie koniec okresu użytkowania, należy wyjąć baterie/akumulatory i przekazać go do punktu zbiórki wyznaczonego przez władze lokalne.

Aby uzyskać szczegółowe informacje na temat najbardziej odpowiedniego

sposobu utylizacji sprzętu gospodarstwa domowego i / lub odpowiednich baterii, konsument powinien skontaktować się z lokalnymi władzami.

Przestrzeganie powyższych wytycznych pomoże chronić środowisko.

8. GWARANCJA I SERWIS TECHNICZNY

Cecotec odpowie użytkownikowi lub konsumentowi końcowemu za wszelkie niezgodności występujące w momencie dostawy produktu na warunkach i terminach określonych w obowiązujących przepisach.

Zaleca się, aby naprawy były przeprowadzane przez wyspecjalizowany personel. Jeśli wykryjesz problem z produktem lub masz jakiekolwiek pytania, skontaktuj się z oficjalnym Serwisem Pomocy Technicznej Cecotec pod numerem telefonu [phone].

9. COPYRIGHT

Prawa własności intelektualnej do tekstów tej instrukcji obsługi należą do CECOTEC INNOVACIONES, S.L. Wszelkie prawa zastrzeżone. Treść niniejszej publikacji nie może być w całości ani w części reprodukowana, przechowywana w systemie wyszukiwania, przekazywana lub rozpowszechniana w jakikolwiek sposób (elektroniczny, mechaniczny, fotokopiowany, nagrywany lub podobny) bez uprzedniej zgody CECOTEC INNOVACIONES, SL

ČEŠTINA

1. DÍLY A SOUČÁSTI

Obr. 1

Funkcja pieczenia z użyciem pary (Steam Assist)

Funkcji tej można używać do nadawania dodatkowego przyrumienienia spodom do pizzy, plackom i ciastom lub do gotowania różnych potraw w połączeniu niższej temperatury i pary.

Jeśli chcesz, możesz wykonać poniższe kroki:

1.- Dodaj około 100 ml wody do wgłębienia w dolnej części piekarnika (Rys. 1). Przybliżona pojemność wgłębienia wynosi do 200 ml.

UWAGA: pojemność może się różnić w zależności od modelu piekarnika.

2.- Aktywuj funkcję „Funkcja pieczenia z użyciem pary” i wybierz temperaturę 200°C. Przybliżony czas pieczenia to 20 min.

3.- Po zakończeniu procesu pieczenia należy usunąć nadmiar wody z komory piekarnika.

WAŻNE: Ilość wody, czas pieczenia i temperaturę można dostosować do potrzeb danej potrawy.

OSTRZEŻENIE: Przed usunięciem nadmiaru wody upewnij się, że wnętrze całkowicie ostygło. Ryzyko poparzenia.

Rys. 1

Grafika tej instrukcji obsługi jest schematyczna i możliwe, że nie będzie całkowicie zgodna z produktem.

CZ
