MANUALE UTENTE Bolero Hexa M226000 CECOTEC

Manuale di istruzioni

Istruzioni di sicurezza 19

1. Parti e componenti 96

2. Prima dell'uso 96

3.Installazione 97

1. Funzionamento 99

2. Pulizia e manutenzione 105

3. Specifiche tecniche 107

4. Riciclaggio di apparecchiature

elettriche ed elettroniche 109

1. Garanzia e supporto tecnico 109

2. Copyright 109

ÍNDICE

ISTRUZIONI DI SICUREZZA

Leggere le seguenti istruzioni prima di usare l'apparecchio.

Conservare questo manuale per consultazioni future o nuovi utenti.

- Questo apparecchio può essere usato da bambini a partire da 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che siano supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e che comprendano i pericoli connessi. Non permettere ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

- Questo apparecchio è stato progettato solo per uso domestico e non può essere utilizzato in bar, ristoranti, aziende agricole, alberghi, motel e uffici.

- Questo simbolo significa “attenzione, superficie calda”. La temperatura delle superfici accessibili può essere elevata quando l’apparecchio è in funzione.

- L'apparecchio si riscalda durante l'uso. Evitare di toccare gli elementi riscaldanti all'interno del forno.

- ATTENZIONE: l'apparecchio e le parti accessibili dello stesso possono surriscaldarsi durante l'uso. Non toccare gli elementi riscaldanti per evitare bruciature. Mantenere l'apparecchio fuori dalla portata di bambini minori di 8 anni, a meno che non siano costantemente sorvegliati.

- Non usare detergenti abrasivi o raschietti metallici affiliati per pulire il vetro della porta del forno per evitare graffi e conseguente rottura del vetro.

- Non usare apparecchi di pulizia a vapore per pulire l'apparecchio.

• ATTENZIONE: prima di sostituire la lampadina interna, assicurarsi che l'apparecchio sia scollegato dall'alimentazione per evitare il rischio di scosse elettriche.
• Per evitare il surriscaldamento, l'apparecchio non deve essere installato dietro pannelli decorativi.
• Riparazioni errate possono essere pericolose. Le riparazioni e la sostituzione dei cavi di alimentazione danneggiati possono essere effettuate solo da personale tecnico autorizzato. Se l'apparecchio è difettoso, scollegarlo dalla rete o spegnere l'interruttore differenziale della propria casa. Contattare il Servizio di Assistenza Tecnica di Cecotec.
• Questo apparecchio non è destinato ad essere azionato per mezzo di un timer esterno o di un sistema di controllo a distanza separato.
• Aprire la porta dell'apparecchio con attenzione. Tenere lontani i bambini.
• Se il vetro della porta è danneggiato, può verificarsi una crepa. Non usare un raschietto per vetro, detergenti abrasivi o utensili affiliati per pulire la porta dell'apparecchio.
• Le cerniere dell'apparecchio si muovono quando si apre e si chiude la porta: fare attenzione a non rimanere impigliati. Tenere le mani lontane dalle cerniere della porta.
• Se si conservano oggetti combustibili all'interno del forno, potrebbero prendere fuoco. Non conservare mai oggetti combustibili all'interno del forno. Non aprire mai la porta dell'apparecchio se c'è del fumo all'interno. Scollegare l'apparecchio dalla rete elettrica o spegnere l'interruttore differenziale della propria casa.

- Il pannello di controllo e gli elementi di controllo utilizzano magneti fissi. Questi possono influenzare gli impianti elettronici, come i pacemaker o le pompe di insulina. Gli utenti con impianti elettronici devono stare ad almeno 10 cm di distanza dal pannello di controllo.

- Non permettere che il foglio di alluminio entri in contatto con la porta di vetro. Questo potrebbe causare uno scolorimento permanente del vetro della porta.

- Non utilizzare padelle in silicone, coperchi coperti o accessori in silicone. Questo potrebbe danneggiare il sensore del forno.

- Per un lungo periodo di tempo, la presenza di umidità all'interno del forno può causare corrosione. Lasciare asciugare l'apparecchio dopo ogni uso. Non tenere alimenti umidi all'interno del forno chiuso per lunghi periodi di tempo. Non conservare alimenti nel forno.

- Se si prepara una torta o crostata con frutta particolarmente succosa, non riempire troppo la teglia. Se il succo della frutta gocciola dalla teglia, può lasciare macchie permanenti. Se possibile, utilizzare la teglia più profonda.

- Se le guarnizioni sono sporche, la porta dell'apparecchio non si chiuderà correttamente. Questo potrebbe danneggiare la parte frontale dei dispositivi e dei mobili adiacenti. Assicurarsi che le guarnizioni siano sempre pulite.

- Non sedersi sulla porta dell'apparecchio e non collocare o appendere oggetti su di essa. Non mettere piatti o accessori sulla porta dell'apparecchio.

- Non trasportare o tenere l'apparecchio dalla maniglia della porta. La maniglia della porta non può sostenere il peso dell'apparecchio e potrebbe rompersi.

- Se si utilizza il calore residuo del forno spento per mantenere il cibo a caldo, è possibile che all'interno del forno si accumuli un alto tasso di umidità. Questo può causare danni da condensa e corrosione all'apparecchio, così come danni alla propria cucina.

INSTRUÇÕES DE SEGURANÇA

1. Manopola di selezione della modalità
2. Guide di inserimento della griglia o teglia
3. Griglia da forno
4. Vassoio di raccolta grasso
5. Display
6. Manopola della temperatura

Pannello di controllo

Fig. 2

1. Modalità Zero
2. Modalità Scongelamento
3. Modalità Cottura delicata
4. Modalità Grill + ventola
5. Modalità Grill
6. Modalità Cottura rapida
7. Modalità Convezione
8. Illuminazione
9. Icona di riduzione
10. Icona di funzione
11. Icona di aumento
12. Icona del timer
13. Icona di inizio cottura
14. Icona di fine cottura
15. Icona Orologio

NOTA BENE:

Le immagini di questo manuale sono rappresentazioni schematiche e potrebbero non corrispondere esattamente all'apparecchio.

2. PRIMA DELL'USO

- Questo apparecchio ha un imballaggio progettato per proteggerlo durante il trasporto. Estrarre l'apparecchio dalla scatola e rimuovere tutto il materiale presente nell'imballaggio. Conservare la scatola originale e gli altri elementi in un luogo sicuro per prevenire danni all'apparecchio in caso di necessità di trasportarlo in futuro. Se si desidera smaltire l'imballaggio originale, assicurarsi di riciclare tutti gli elementi in modo appropriato.

- Verificare che tutte le parti e componenti siano inclusi e in buono stato. Se uno di essi mancasse o non fosse in buone condizioni, contattare immediatamente il Servizio di Assistenza Tecnica ufficiale di Cecotec.

Contenuto della scatola

• Griglia
• Vassoio di raccolta grasso
• Griglia in filo metallico
• Teglia da forno
• Il presente manuale di istruzioni

3. INSTALLAZIONE

Per installare l'apparecchio, rivolgersi esclusivamente a personale qualificato in linea con quanto spiegato nel presente manuale. Il produttore non si fa responsabile di eventuali inadempienze delle istruzioni di installazione e conseguenti danni a persone, animali o cose.

Importante

• Scollegare sempre l'apparecchio dalla corrente prima di effettuare qualsiasi intervento di regolazione o manutenzione.
• Il condotto dell'aria viene utilizzato per la ventilazione dell'apparecchio.

Installazione a incasso

Per garantire un corretto funzionamento dell'apparecchio, scegliere un mobile adatto per l'installazione a incasso. La figura 3 mostra le dimensioni per l'installazione sotto un piano di lavoro o in un mobile alto.

Installazione conforme alla dichiarazione di consumatore

• Per garantire una buona ventilazione, è necessario rimuovere il pannello posteriore del mobile. È preferibile installare il forno in modo che poggi su due listelli di legno. Se il forno poggia su una superficie piana e continua, garantire un'apertura di ventilazione di almeno 45 × 560 mm. Fig. 4
• Assicurarsi che i pannelli adiacenti del mobile siano realizzati in materiale termoresistente. In caso d'uso di un mobile con esterno impiallacciato, assicurarsi che le colle di assemblaggio siano in grado di resistere a temperature fino a 100 °C.
• In conformità alle norme di sicurezza vigenti, installare il forno in modo che le parti elettriche non siano facilmente accessibili. Smontare le parti che garantiscono il funzionamento sicuro dell'apparecchio solo con l'ausilio di utensili specifici.
• Per fissare il forno al mobile, aprire la porta del forno e fissarla inserendo le 4 viti per legno nei 4 fori sul perimetro del telaio.

ITALIANO

Collegamenti elettrici

I fornì dotati di cavo di alimentazione tripolare sono progettati per funzionare a corrente alternata. Il cavo per la messa a terra dell'apparecchio è giallo-verde.

Montaggio del cavo di alimentazione. Fig. 5

• Apertura della morsettiera:
• Prendere un cacciavite.
• Svitare le viti sulle linguette laterali del coperchio della morsettiera e rimuoverlo.

Per installare il cavo, procedere come segue:

• Rimuovere la vite di fissaggio del cavo e le tre viti di contatto (L-N).
• Fissare i cavi sotto le teste delle viti seguendo lo schema di colori di cui di seguito: blu (N) marrone (L) giallo-verde.
• Fissare il cavo di alimentazione con il morsetto e chiudere il coperchio della morsettiera.

Collegamento del cavo di alimentazione alla corrente

• Collegare la spina a una presa standard corrispondente al carico indicato sulla targhetta dati. Quando si collega il cavo direttamente alla rete, installare un interruttore automatico onnipolare con un'apertura minima dei contatti di 3 mm tra l'apparecchio e la rete. L'interruttore automatico onnipolare deve essere dimensionato in base al carico e rispettare le norme vigenti (il cavo di messa a terra non deve essere interrotto dall'interruttore).
• Il cavo di alimentazione deve essere posizionato in modo da non raggiungere una temperatura superiore ai 50 °C rispetto alla temperatura ambiente per tutta la sua lunghezza e deve essere protetto da un isolamento con un grado di protezione adeguato.

Prima di effettuare il collegamento, verificare che

• la sicurezza elettrica di questo apparecchio possa essere garantita solo se il forno è collegato a terra in seguendo le norme di sicurezza elettrica; il collegamento a terra sia efficace (in caso di dubbio, rivolgersi a un tecnico qualificato per controllare il sistema). Il produttore non si fa responsabile di danni derivanti da un sistema privo di messa a terra.
• le specifiche indicate sulla targhetta (sull'apparecchio e/o sull'imballaggio) corrispondano a quelle della rete elettrica della propria abitazione prima del collegamento alla rete;
• la capacità elettrica dell'impianto e delle prese sia in grado di sopportare la potenza massima dell'apparecchio. In caso di dubbio, rivolgersi a un tecnico qualificato.
• Se la presa di corrente e la spina dell'apparecchio sono incompatibili, chiedere a un tecnico qualificato di sostituire la presa con un modello adatto. Questi ultimi, in particolare, dovranno anche assicurarsi che la sezione dei cavi delle prese sia adeguata alla potenza utilizzata dall'apparecchio. Si sconsiglia l'uso di adattatori, prese multiple e/o prolunghe. Se non è possibile evitarne l'uso, ricordarsi di utilizzare solo adattatori e

prolunghe singole o multiple conformi alle norme di sicurezza vigenti. In questi casi, non superare mai la capacità massima di corrente indicata sull'adattatore singolo o sulla prolunga e la potenza massima indicata sull'adattatore multiplo. Fare in modo che la spina e la presa di corrente siano facilmente accessibili.

4. FUNZIONAMENTO

Manopola Push-in (disponibile solo in alcuni modelli)

Premere leggermente la manopola verso l'interno per bloccarla o sbloccarla.

Attenzione

Al primo uso dell'apparecchio, portare la manopola della temperatura al massimo e lasciare il forno acceso per mezz'ora a vuoto e con la porta chiusa. L'odore iniziale è dovuto all'evaporazione delle sostanze utilizzate per proteggere il forno durante la conservazione fino alla fase di installazione.

Attenzione

Posizionare il vassoio di raccolta grasso in dotazione sul ripiano inferiore del forno per evitare che i succhi e/o il grasso colino sul fondo del forno durante l'uso del girarrosto (disponibile solo in alcuni modelli). Per qualunque altro tipo di cottura, non utilizzare mai il ripiano inferiore e non appoggiare mai nulla sulla base del forno durante il funzionamento per evitare di danneggiare lo smalto. Collocare gli utensili di cottura (piatti, fogli di alluminio, ecc.) sulla griglia in dotazione con l'apparecchio.

Modalità

Convezione

In questa modalità vengono accesi entrambi gli elementi riscaldanti. Quando si cucina in modalità Convezione, utilizzare solo una teglia o una griglia alla volta per favorire una distribuzione uniforme del calore. Utilizzando le diverse altezze disponibili, è possibile bilanciare la quantità di calore tra la parte superiore e quella inferiore del forno. Scegliere l'altezza di posizionamento della teglia o griglia in base ai requisiti termici di cottura dell'alimento.

Cottura delicata

• In questa modalità vengono accesi l'elemento riscaldante inferiore e la ventola. Si consiglia di posizionare il vassoio di raccolta grasso in una posizione bassa.
• Questa funzione è utile per eliminare i residui di cibo all'interno del forno. Impostare la modalità Pulizia assistita a vapore e la temperatura a 130 °C.

ITALIANO

Grill

In questa modalità viene acceso l'elemento riscaldante centrale superiore, irradiando calore dall'alto sul cibo. Posizionare il cibo da gratinare su uno dei due ripiani superiori.

Grill + ventola

In questa modalità viene acceso l'elemento riscaldante centrale superiore e la ventola.

Scongelamento

Impostare la temperatura al minimo prima di attivare questa modalità.

Manopola Push-in (disponibile solo in alcuni modelli)

Questo modello è dotato di un timer per programmare lo spegnimento del forno. Il timer può essere impostato tra 10 e 120 minuti. Al termine del tempo di cottura impostato con il timer, il forno emetterà un segnale acustico e si spegnerà.

Cottura con timer a 3 icone (disponibile solo in alcuni modelli)

- Una volta collegato il forno alla rete elettrica, il display mostrerà "12:00" con il simbolo del quadrato sopra l'icona Orologio.

- Toccare le icone di aumento o riduzione per impostare l'ora corrente.

Regolazione automatica (avvio e arresto automatico della cottura)

1. Toccare ripetutamente l'icona di funzione finché il simbolo del quadrato non lampeggia sopra l'icona di inizio cottura, quindi toccare l'icona di aumento/diminuzione per impostare l'ora di inizio cottura.
2. Toccare ripetutamente l'icona di funzione finché il simbolo del quadrato non lampeggia sopra l'icona di fine cottura, quindi toccare l'icona di aumento/diminuzione per impostare l'ora di fine cottura.
3. Ruotare la manopola della temperatura per regolare la temperatura e la manopola di selezione della modalità per selezionare tra le modalità disponibili.
4. I simboli sopra le icone di inizio e fine cottura lampeggeranno per indicare che la configurazione del forno è stata effettuata.
5. Esempio: il cibo deve cuocere per 45 minuti e si desidera arrestare il forno alle 14:00.
6. Toccare ripetutamente l'icona di funzione finché il simbolo del quadrato non lampeggia sopra l'icona di inizio cottura, quindi impostare il tempo di cottura a 45 minuti.
7. Toccare ripetutamente l'icona di funzione finché il simbolo del quadrato non lampeggia sopra l'icona di fine cottura, quindi impostare l'ora di arresto alle 14:00.

8. Dopo aver effettuato la configurazione, l'orologio (le ore e i minuti) e il simbolo del quadrato appariranno sul display, indicando la conferma e il salvataggio delle impostazioni di avvio e arresto della cottura.

9. Quando l'orologio segna le 13:15 (tra 14 e 15 minuti), il forno si accenderà automaticamente. Durante la cottura, il simbolo del quadrato continuerà a lampeggiare.

10. Quando l'orologio segna le 14:00, il forno si arresterà automaticamente, suonerà un segnale acustico e il simbolo del quadrato lampeggerà. Per interrompere il segnale acustico, premere una qualsiasi delle icone.

Configurazione semiautomatica (regolazione automatica dell'ora di inizio e fine cottura)

1. Regolazione del tempo di cottura (massimo 10 ore)

- Toccare ripetutamente l'icona di funzione finché il simbolo del quadrato non appare sopra l'icona di inizio cottura, quindi regolare il tempo di cottura.

- Accendere subito il forno: il simbolo del quadrato sopra l'icona di inizio cottura lampeggerà. Al termine del tempo di cottura, il simbolo del quadrato sopra l'icona di inizio cottura lampeggerà e il segnale acustico suonerà. Per interrompere il segnale acustico, premere qualsiasi delle icone.

1. Regolazione dell'ora di fine cottura (23 ore e 59 minuti massimo)

- Toccare ripetutamente l'icona di funzione finché il simbolo del quadrato non lampeggia sopra l'icona di fine cottura, quindi impostare l'ora di fine cottura.

- Accendere subito il forno: il simbolo del quadrato sopra l'icona di fine cottura lampeggerà. Al raggiungimento del tempo impostato, la cottura verrà interrotta automaticamente, il simbolo del quadrato sopra l'icona di fine cottura lampeggerà e il segnale acustico suonerà. Per interrompere il segnale acustico, toccare una qualsiasi delle icone.

- Le impostazioni di cottura possono essere visualizzate toccando ripetutamente qualunque icona in qualsiasi momento, ma solo se il tempo di cottura è in posizione "0".

- È possibile annullare la configurazione di cottura impostando l'ora di fine cottura sull'ora corrente.

Timer

È possibile configurare il timer fino a un massimo di 23 ore e 59 minuti. Per impostare il timer, toccare ripetutamente l'icona di funzione finché il simbolo del quadrato sopra bicona del timer non lampeggia, quindi toccare l'icona di aumento/riduzione finché il tempo desiderato non appare sul display. Una volta effettuata l'impostazione, il tempo (ore e minuti) e il simbolo del quadrato sopra l'icona del timer lampeggeranno, quindi inizierà il conto alla rovescia. Al termine del conto alla rovescia, il simbolo del quadrato sopra l'icona del timer lampeggerà, e i forno emetterà un segnale acustico. Per interrompere il segnale acustico, toccare una qualsiasi delle icone.

Attenzione

Se si verifica un'improvvisa interruzione di corrente, le impostazioni verranno ripristinate. Al ricollegamento dell'alimentazione, il display mostrerà "12:00" e il simbolo quadrato sopra l'icona Orologio.

ITALIANO

Illuminazione

Portare la manopola di selezione della modalità in posizione Illuminazione per accendere la luce del forno. La luce rimarrà accesa all'attivazione di uno qualsiasi degli elementi riscaldanti.

Ventola di raffreddamento

• Questo modello è dotato di una ventola di raffreddamento che si attiva automaticamente quando il forno è caldo.
• Se la ventola è accesa, sarà possibile notare un flusso d'aria tra la porta del forno e il pannello di controllo.

Nota bene

A fine cottura, la ventola rimane accesa fino a raffreddare a sufficienza il forno.

Consigli pratici di cottura

• Il forno dispone di 5 guide. Durante la cottura con ventola, usare due delle tre guide centrali. Le griglie o teglie inserite nella guida più alta o quella più bassa sono soggette a calore diretto che potrebbe bruciare i cibi particolarmente delicati.
• Come regola generale, usare la 2 ^a e la 4 ^a guida dal basso posizionando gli alimenti che richiedono più calore sulla teglia o griglia inserita nella 2 ^a guida dal basso (formando un "ripiano"). Ad esempio, se si desidera arrostire carne ed altri alimenti, posizionare la carne sul 2 ^o ripiano dal basso, e gli alimenti più delicati sul 4 ^o ripiano dal basso.
• Quando si cucinano alimenti che richiedono tempi e temperature diverse, impostare una temperatura intermedia tra le due temperature richieste, posizionare gli alimenti più delicati sul 4º ripiano dal basso e rimuovere per primi gli alimenti che richiedono meno tempo.
• Inserire il vassoio di raccolta grasso nella guida inferiori e la griglia in quella superiore.

Uso del forno in modalità Grill

• Una volta selezionata la modalità Grill, si accenderà unicamente l'elemento riscaldante centrale superiore: collocarvi sotto il cibo al centro della griglia (3º o 4º ripiano dal basso).
• Posizionare il vassoio di raccolta grasso (1º ripiano dal basso) sotto la griglia per raccogliere il succo ed evitare che coli sul fondo del forno. In questa modalità, è consigliabile impostare la temperatura al massimo; tuttavia, è anche possibile impostare una temperatura più bassa portando la manopola della temperatura alla posizione desiderata.

• La modalità Grill + ventola è molto utile per arrostire rapidamente i cibi, poiché la distribuzione del calore consente non solo di rosolare la superficie, ma anche di cuocere la parte inferiore.

• Può anche essere usata per rosolare gli alimenti a fine cottura, ad. es., per gratinare la pasta.

• Quando si usa questa modalità, inserire la griglia nella 2 ^a o 3 ^a guida dal basso (vedere la tabella sottostante); successivamente, per evitare che il grasso coli sul fondo del forno e produca fumo, inserire il vassoio di raccolta grasso nella 1 ^a guida dal basso.
• Si consiglia anche di impostare la temperatura a 200 °C per ottenere il massimo dalla modalità Grill, che si basa sull'uso dei raggi infrarossi; tuttavia, è anche possibile impostare una temperatura più bassa portando la manopola della temperatura alla posizione desiderata.
• Per ottenere i migliori risultati in modalità Grill, bisogna pertanto inserire la griglia nelle guide inferiori (vedere la tabella sottostante). Per evitare che il grasso coli sul fondo del forno e produca fumo, inserire il vassoio di raccolta grasso nella 1ª guida dal basso.

Modalità di cottura	Alimenti Peso	(kg)	Ripiano (contando dal basso)	Preriscalda-mento (minuti)	Tempe-ratura	Tempo (minuti)
	Anatra 1 3 15 200 65	-75
	Arrosto di vitello o manzo	1 3 15 20	0 70-75
	Arrosto di maiale 1 3	15 200 70	-80
	Biscotti - 3 15 180 15	-20
	Tartellette 1 3 15 180	30-35
	i di pesce e seppia	1 4 5		Max 8-10
	Spiedini di calamari e gamberi	1 4 5		Max 6-8
	Filetto di merluzzo	1 4 5		Max 10
	Verdure alla griglia	1 3/4	5	Max	10-15
	Filetto di vitello	1	4	5	Max	15-20
	Bistecche 1 4 5		Max	15-20

ITALIANO

	Hamburger 1 4 5 Max 7-10
	Sgombro 1 4 5 Max 15-20
Toast - 4				5 Max 2-3
	Alimenti congelati
	Pollo arrosto 1,5 3 5 200 55-60
	Seppia 1,5 3 5 200 30-35
	Con girarrosto 1,5 - 5 200 70-80
	Vitello alla griglia	2,0	- 5 200 70-80
	Pollo alla griglia	1,5 - 5 200 70-75
	Pollo (alla griglia) + patate (al forno)	-	2 5 200 70-75
	Agnello alla griglia	1,5 - 5 200 70-80
	Cibo congelato
	Pizza 0,3 2 - 250 12
	Torta salata di zucchine e gamberi	0,4 2 - 200 20
	Torta salata di spinaci	0,5 2 - 220 30-35
	Avanzi 0,3 2 - 200 25
	Lasagna 0,5 2 - 200 35
	Involtini 0,4 2 - 180 25-30
	Cotolette di pollo 0,4 2 - 220 15-20
	Arrosto di vitello o manzo	1 2 10 180 25-30
	Pollo 1 2/3	10 220 60
	Cibi precotti
	Alette di pollo rosolate	0,4 2 - 200 20-25
	Alimenti freschi
	Biscotti	0,3 2 - 200 15-18
	Torta di frutta	0,6 2 - 180 45
	Bocconcini di formaggio	0,2 2 - 210 10-12

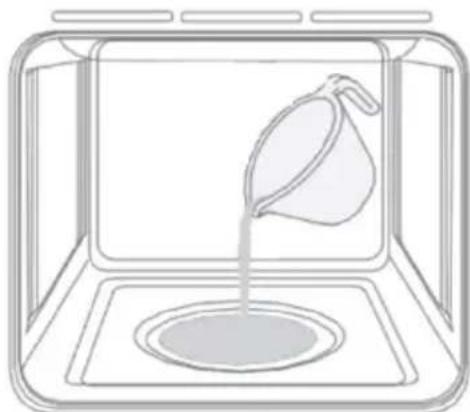

	Alimenti per la cottura al vapore	0,5 3 15 220 15-20

5. PULIZIA E MANUTENZIONE

Prima di procedere alla pulizia o alla manutenzione del forno, scollegarlo dalla rete elettrica. Per prolungare la durata del forno, pulirlo frequentemente tenendo presente di quanto segue:

- Le parti smaltate o in acciaio inossidabile devono essere lavate con acqua tiepida senza l'uso di polveri abrasive o sostanze corrosive che possano danneggiarle; L'acciaio inossidabile può macchiarsi; se queste macchie sono difficili da rimuovere, utilizzare

ITALIANO

i prodotti appositi disponibili sul mercato. Dopo la pulizia, si consiglia di risciacquare accuratamente e di asciugare l'apparecchio.

• Pulire l'interno del forno (preferibilmente subito dopo l'uso mentre è ancora caldo) con acqua calda e sapone; il sapone deve essere risciacquato e l'interno deve essere asciugato accuratamente. Evitare l'uso di detergenti abrasivi (ad es. polveri abrasive) e spugne abrasive per stoviglie o acidi (ad es. anticalcare), poiché potrebbero danneggiare lo smalto. Se le macchie di grasso e lo sporco sono particolarmente difficili da rimuovere, utilizzare un prodotto speciale per la pulizia di forni secondo le istruzioni riportate sulla confezione. Non utilizzare mai un pulitore a vapore per pulire l'interno del forno.
• Se si utilizza il forno per un lungo periodo di tempo, potrebbe formarsi della condensa: asciugarla con un panno morbido.
• Il forno è dotato di una guarnizione in gomma intorno all'apertura che ne garantisce il perfetto funzionamento. Controllare periodicamente le condizioni della guarnizione. Se necessario, pulirla evitando di utilizzare prodotti od oggetti abrasivi. In caso di avaria, contattare il Servizio di Assistenza Tecnica ufficiale di Cecotec. Riprendere l'uso del forno solo dopo la riparazione.
• Non foderare mai il fondo del forno con fogli di alluminio, poiché l'accumulo di calore che ne deriva potrebbe compromettere la cottura e persino danneggiare lo smalto.
• Pulire la porta in vetro con prodotti o spugne non abrasive e asciugarla con un panno morbido.

Smontaggio della porta. Fig. 6

Per una pulizia più accurata, è possibile rimuovere la porta del forno. Scegliere il metodo di montaggio/smontaggio. Procedere come segue: strutture della porta del forno, procedura di smontaggio e montaggio:

• Aprire completamente la porta.
• Aprire completamente la leva della cerniera destra e sinistra.
• Tenere la porta come mostrato nella terza immagine.
• Chiudere delicatamente la porta finché le leve delle cerniere destra e sinistra non rimangono agganciate alla parte B della porta come mostrato nella terza immagine.

- Rimuovere i ganci delle cerniere dalla loro posizione seguendo la freccia osservabile nella figura 4.

- Appoggiare la porta su una superficie morbida.

- Per rimontare la porta, seguire la procedura inversa.

Rimozione del vetro interno. Fig. 7

- Porta del forno doppia: rimuovere la guarnizione svitando le viti n° 2 come mostrato nella prima immagine della figura 7.

- Rimuovere con cautela il pannello interno 2 come mostrato nella seconda immagine della figura 7.

• Pulire il vetro con un prodotto pulente adatto. Asciugarlo accuratamente e appoggiarlo su una superficie morbida in modo da pulire anche l'interno del vetro esterno.
• Per riposizionare il vetro, ripetere i passaggi sopradescritti in ordine inverso.

Pulizia assistita a vapore Fig. 8

Questa funzione è utile per rimuovere lo sporco leggero dall'interno del forno. Non è efficace per rimuovere le macchie ostinate post-cottura. Utilizzare questa funzione solo quando il forno è freddo.

1. Assicurarsi che il forno sia vuoto.
2. Preparare una soluzione di acqua (85 %), aceto bianco (10 %) e detersivo per piatti (5 %) e spruzzare generosamente sulla porta, sulle pareti laterali e sulla parete posteriore interna del forno.
3. Versare 40 ml di acqua all'interno come mostrato nella figura 8.
4. Chiudere la porta. Selezionare la modalità Pulizia assistita a vapore e impostare la temperatura a 130 °C.
5. Spegnere il forno dopo 18 minuti.
6. Lasciare raffreddare il forno a un livello sicuro prima di pulire l'interno con un panno umido.

Sostituzione della lampadina interna. Fig. 9

• Scollegare l'apparecchio dalla corrente.
• Rimuovere il coperchio di vetro dal portalampadina.
• Rimuovere la lampadina e sostituirla con un'altra lampadina resistente al calore (300 °C).
• Riposizionare il coperchio in vetro e ricollegare il forno alla rete elettrica.

Tensione nominale: 220-240 V\~

Frequenza nominale: 50-60 Hz

Potenza nominale: 2300-2800 W

	Simbolo Valore Unità
Codice modello 02806 / 02807		/ 02808 / 02809 / 02810 / 02811
Tipologia di forno Forno elettrico
Massa dell'apparecchio M 23,0 Kg
Numero di cavità 1
Fonte di calore di ciascuna cavità (energia elettrica o a gas)		Elettrica
Volume di ciascuna cavità V 72 l
Consumo energetico (energia elettrica) necessario per riscaldare un carico normalizzato in una cavità di un forno elettrico durante un ciclo in modo convenzionale per ciascuna cavità (energia elettrica finale)	EC_cavità elettrica	0,81 kWh/ciclo
Consumo energetico necessario per riscaldare un carico normalizzato in una cavità di un forno elettrico durante un ciclo in modo a circolazione d'aria forzata per ciascuna cavità (energia elettrica finale)	EC_cavità elettrica	0,79 kWh/ciclo
Consumo energetico necessario per riscaldare un carico normalizzato in una cavità di un forno a gas durante un ciclo in modo convenzionale per ciascuna cavità (gas finale)	EC_cavità a gas	N.A N.A	MJ/ciclo kWh/ciclo(1)
Consumo energetico necessario per riscaldare un carico normalizzato in una cavità di un forno a gas durante un ciclo in modo a circolazione d'aria forzata per ciascuna cavità (gas finale)	EC_cavità a gas	N.A N.A	MJ/ciclo kWh/ciclo
Indice di efficienza energetica per ciascuna cavità EBI cavità		92,9
Classe di efficienza energetica A
Modalità Standby 0,97 W
(1) 1 kWh/ciclo = 3,6 MJ/ciclo.

Le specifiche tecniche possono cambiare senza previa notifica per migliorare la qualità del prodotto.

Fabbricato in China | Progettato in Spagna

7. RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE

Questo simbolo indica che, in conformità con le normative vigenti, il prodotto e/o la batteria devono essere smaltiti separatamente dai rifiuti domestici. Quando questo prodotto raggiunge la fine della sua vita utile, è necessario rimuovere le pile/batterie/accumulatori e portarlo in un punto di raccolta designato dalle autorità locali.

Per ottenere informazioni dettagliate sulla forma più adeguata per gettare gli elettrodomestici e/o le corrispondenti batterie, il consumatore dovrà contattare le autorità locali.

Il rispetto delle linee guida di cui sopra aiuterà a proteggere l'ambiente.

8. GARANZIA E SUPPORTO TECNICO

Cecotec sarà responsabile nei confronti dell'utente finale o del consumatore per qualsiasi difetto di conformità esistente al momento della consegna del prodotto nei termini, condizioni e scadenze stabilite dalla normativa vigente.

Si raccomanda che le riparazioni siano effettuate da personale specializzato.

Se si riscontra un problema con l'apparecchio o in caso di dubbi, si prega di contattare il Servizio di Assistenza Tecnica ufficiale di Cecotec al numero [phone].

9. COPYRIGHT

I diritti di proprietà intellettuale dei testi di questo manuale appartengono a CECOTEC INNOVACIONES, S.L. Tutti i diritti riservati. Il contenuto di questa pubblicazione non può essere, in tutto o in parte, riapparecchio, archiviato in un sistema di recupero, trasmesso o distribuito con qualsiasi mezzo (elettronico, meccanico, fotocopia, registrazione o simile) senza la previa autorizzazione di CECOTEC INNOVACIONES, S.L.

PORTUGUÊS

1. PEÇAS E COMPONENTES

Fig. 1

Funzione di cottura assistita a vapore (Steam Assist)

È possibile utilizzare questa funzione per dorare ulteriormente impasti per pizza, torte e dolci, o per cuocere vari alimenti con una combinazione di calore inferiore e vapore.

Se lo si desidera, è possibile seguire la procedura descritta di seguito:

1.- Aggiungere 100 ml di acqua (circa) nella cavità inferiore del forno (Fig. 1). La capacità approssimativa della cavità può raggiungere i 200 ml.

NOTA: Le misure della capacità possono variare a seconda del modello di forno.

NOTA: È possibile regolare la quantità d'acqua e la temperatura in base ai requisiti di cottura del cibo da preparare.

ATTENZIONE: Assicurarsi che l'interno del forno sia completamente freddo prima di rimuovere l'acqua in eccesso. Rischio di scottature.

Fig. 1

Le immagini di questo manuale sono rappresentazioni schematiche e potrebbero non corrispondere esattamente all'apparecchio.

PT

2.- Attivare la funzione "Alimenti per la cottura al vapore" selezionare una temperatura di 200°C. Tempo di cottura approssimativo di 20 minuti.
