INSTRUKCJA OBSŁUGI YT-82188 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

1. uchwyt
2. osłona brzeszczotu
3. brzeszczot
4. dźwignia naciągu brzeszczotu
5. prowadnica
6. włącznik
7. blokada włącznika
8. regulacja prędkości
9. gniazdo akumulatora
10. akumulator
11. ładowarka akumulatora

UA

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Piła taśmowa jest elektronarzędziem ręcznym, który za pomocą brzeszczotu uformowanego w bezkońcową pętlę umożliwia przecinanie rur, profili wykonanych z metalu. Piła posiada zasilanie akumulatorowe, co pozwala na pracę w miejscach pozbawionych dostępu do energii elektrycznej. Prawidłowa, niezawodna i bezpieczna praca jest zależna od właściwej eksploatacji produktu, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Produkt jest dostarczany w stanie kompletnym, ale wymaga czynności przygotowawczych przed rozpoczęciem pracy. Razem z produktem jest dostarczany brzeszczot. W przypadku produktu YT-82187 produkt jest wyposażony w akumulator oraz ładowarkę do niego. Artykuł YT-82188 nie posiada na wyposażeniu akumulatora oraz ładowarki.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Nr. katalogowy YT-82187, YT-82188
Napięcie znamionowe [V d.c.] 18
Prędkość brzeszczotu [m/min] 0 - 120
Parametry brzeszczotu
- długość [mm] 1140
- wysokość [mm] 12,7
- grubość [mm] 0,6
- ilość zębów na cal dł. ostrza (TPI)	-	14
Zasięg cięcia (wys. x szer.)	[mm]	127 x 127
Masa	[kg]	6,3
Klasa izolacji	-	II
Stopień ochrony	-	IP20
Poziom hałasu
- ciśnienie akustyczne LpA ± K	[dB(A)]	82,0 ± 3,0
- moc akustyczna LwA ± K	[dB(A)]	93,0 ± 3,0
Poziom drgań ah ± K (cięcie metalu / drewna)	[m/s2]	5,14 ± 1,5 / 4,65 ± 1,5
Rodzaj akumulatora		Li-ion
Pojemność akumulatora*	[Ah]	4
Ładowarka*
Napięcie wejściowe	[V~]	220 - 240
Częstotliwość sieci	[Hz]	50 / 60
Napięcie wyjściowe	[V d.c.] 21
Prąd wyjściowy	[A]	2
Moc znamionowa	[W]	60
Czas ładowania**	[h]	3

* tylko w modelach wyposażonych w akumulator i ładowarkę

** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

PL

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odlączalny od elektronarzędzia przed

PL

regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

Piła taśmowa przeznaczona jest tylko do cięcia rur i profili wykonanych z metalu, wszelkie inne zastosowania są piły są zabronione. W szczególności nie należy stosować piły do cięcia drewna, opałowego i konstrukcyjnego, produktów pochodnych od drewna, cięcia materiałów zawierających szkodliwe substancje np. azbest. Nie ciąć materiałów ceramicznych, np. betonu lub cegły.

Piła umożliwia cięcie tylko w linii prostej. Nie ciąć materiałów o rozmiarach przekraczających zasięg cięcia.

W trakcie pracy stosować środki ochrony osobistej, w szczególności: ochronę słuchu, okulary lub gogle ochronne, strój ochronny z długimi rękawami i nogawkami, rękawice ochronne oraz obuwie z podeszwą antypoślizgową.

W trakcie cięcia materiałów powodujących zapylenie stosować ochronę górnych dróg oddechowych, np. półmaski ochronne.

Przed każdym rozpoczęciem cięcia należy się upewnić, że brzeszczot został poprawnie założony i będzie się poruszał we właściwym kierunku.

Przed każdym rozpoczęciem cięcia należy sprawdzić brzeszczot pod kątem obecności uszkodzeń. Jeżeli zostaną wykryte jakie-kolwiek uszkodzenia, należy brzeszczot wymienić na nowy, wolny od uszkodzeń. Typowe uszkodzenia brzeszczotu to: pęknięcia, zgięcia i wyłamane zęby.

Brzeszczot zawsze musi być poprawnie naostrzony.

W trakcie pracy piłę zawsze należy trzymać oburącz za uchwyty. Trzymanie narzędzia w niewłaściwy sposób może prowadzić do utraty kontroli. Utrata kontroli nad narzędziem może prowadzić do poważnych obrażeń.

Prowadzić brzeszczot prosto, nie przechylać piły na boki w trakcie cięcia, może to doprowadzić do zakleszczenia lub nawet zerwania brzeszczotu. W przypadku zakleszczenia brzeszczotu w rzazie, należy natychmiast wyłączyć piłę zwalniając włącznik, a następnie wydostać zakleszczony brzeszczot. Nie rozpoczynać cięcia dopóki brzeszczot nie zostanie całkowicie wyciągnięty z rzazu. W przeciwnym przypadku może dojść do odbicia narzędzia w stronę operatora, co może być przyczyną poważnych urazów. Najczęstszymi przyczynami zakleszczenia brzeszczotu w rzazie są: przechylanie brzeszczotu na boki w trakcie cięcia, zmiany w strukturze ciętego materiału, np. przerwy, przeciążanie narzędzia, np. zbyt mocne dociskanie.

W przypadku wznawiania cięcia należy najpierw pozwolić osiągnąć brzeszczotowi pełną, ustawioną prędkość pracy, a dopiero potem wprowadzić go w rzaz.

Podczas cięcia materiałów, które mogą zawierać ukryte przewody pod napięciem, piłę należy trzymać za izolowane uchwyty. Przecięcie przewodów elektrycznych może prowadzić do porażenia elektrycznego i być przyczyną poważnych obrażeń lub śmierci.

Podczas cięcia brzeszczot nagrzewa się do wysokich temperatur. Należy zachować ostrożność podczas pracy oraz bezpośrednio po jej zakończeniu. Unikać kontaktu z gorącym brzeszczotem, może to być przyczyną poważnych poparzeń.

Wióry powstające w trakcie cięcia należy usuwać tylko gdy brzeszczot jest całkowicie nieruchomoły. Usuwanie wiórów przy poruszającym się brzeszczocie może być przyczyną poważnych obrażeń.

Zagrożenia związane z drganiami

Pomimo zaprojektowania urządzenia w taki sposób, aby zminimalizować ryzyko związane z emisją drgań, nie było możliwe całkowite wyeliminowanie drgań, które mogą powodować ryzyko resztkowe. Niewłaściwe posługiwanie się narzędziem może spowodować ryzyko związane z ekspozycją na drgania. Narażenie na drgania może spowodować trwałe uszkodzenia nerwów i ukrwienia rąk oraz ramion. Należy się ciepło ubrać podczas pracy w niskich temperaturach oraz utrzymywać ręce ciepłe i suche. Jeśli wystąpi drętwienie, mrowienie, bół lub wybielanie skóry w palcach i dłoni, zaprzestać używania urządzenia, następnie poinformować pracodawcę oraz skonsultować się z lekarzem. Obsługa i konserwacja urządzenia według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu drgań. Wybrać, konserwować i wymienić materiały eksploatacyjne/ narzędzia

PL

wstawiane zgodnie z zaleceniami instrukcji, aby zapobiec niepotrzebnemu wzrostowi poziomu drgań. Podpierać ciężar narzędzia za pomocą podstawy, napinacza lub stabilizatora, jeżeli jest to możliwe. Trzymać narzędzie lekkim, ale pewnym chwytem, z uwzględnieniem wymaganych sił reakcji, ponieważ zagrożenie pochodzące od drgań jest zazwyczaj większe, gdy siła chwytu jest wyższa. Nieprawidłowa instalacja tnącego narzędzia wstawianego może skutkować wzrostem poziomu drgań.

Ryzyko resztkowe

Nawet przy prawidłowym użytkowaniu urządzenia zawsze istnieje pewne ryzyko szczątkowe, którego nie można wykluczyć. W zależności od rodzaju i konstrukcji urządzenia mogą wystąpić następujące potencjalne zagrożenia, które pochodzą od:

• kontaktu z niezabezpieczoną częścią brzeszczotu, skutkujące obrażeniami ciała;
• kontaktu z wyrzucanymi częściami brzeszczotu w przypadku zerwania, skutkujące obrażeniami ciała;
• wyrzucanie części obrabianych materiałów;
• utrata słuchu, jeśli nie stosuje się wymaganej ochrony słuchu podczas pracy;
• narażenia na kontakt ze szkodliwymi substancjami wyciekającymi z obrabianego materiału. Nieprzestrzeganie zaleceń zawartych w instrukcji użytkowania może spowodować niewłaściwe wykorzystanie produktu i narażenie operatora na inne rodzaje ryzyka szczątkowego.

OBSŁUGA PRODUKTU

Ostrzeżenie! Wszystkie czynności związane z regulacją oraz przygotowaniem do pracy należy przeprowadzać przy odłączonym napięciu zasilającym. Należy się upewnić, że akumulator został odłączony od gniazda narzędzia.

Regulacja położenia uchwytu przedniego (II)

Przed rozpoczęciem pracy należy ustawić przedni uchwyt w pozycji zapewniającej najbardziej bezpieczną oraz ergonomiczną pracę. Uchwyt należy ustawić pod takim kątem, aby podczas trzymania piły obie ręce były przynajmniej lekko zgięte w łokciach, a sam chwyt zapewniał swobodę przemieszczania piły w obszarze pracy.

Poluzować śrubę mocującą uchwyt, ustawić uchwyt w pożądanej pozycji, a następnie unieruchomić uchwyt dokręcając śrubę.

Montaż brzeszczotu

Ostrzeżenie! Brzeszczot posiada ostre krawędzie, aby ograniczyć ryzyko skaleczenie wszystkie czynności związane z obsługą brzeszczotu należy prowadzić w rękawicach ochronnych.

Ostrzeżenie! Dozwolone jest montowanie brzeszczotu tylko o wymiarach wymienionych w tabeli z danymi technicznymi.

Przed rozpoczęciem montażu należy dokładnie sprawdzić brzeszczot pod kątem uszkodzeń, zniekształceń, wyłamanych zębów, śladów rdzy. Zabronione jest montowanie uszkodzonego brzeszczotu.

Obrócić do oporu dźwignię naciągu brzeszczotu w kierunku oznaczonym „-” (III), zmniejszy to odległość pomiędzy kołami i pozwoli zdemontować poprzedni brzeszczot i zamontować nowy.

Oczyścić za pomocą miękkiego pędzla lub strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa, szczelinę w której przesuwa się brzeszczot oraz koła napędowe.

Wsunąć brzeszczot w szczelinę (IV) tak, aby opierał się na powierzchni bocznej obu kół napędowych.

Zęby brzeszczotu powinny być skierowane na zewnątrz szczeliny (V).

Brzeszczot wsunąć pomiędzy rolki prowadzące (VI) po obu stronach obszaru cięcia.

Obrócić do oporu dźwignię naciągu brzeszczotu w kierunku oznaczonym „+”, zwiększy to odległość pomiędzy kołami napędowymi i naciągnie brzeszczot.

Sprawdzić czy brzeszczot nie zsunął się z kół napędowych i/ lub nie wysunął z pomiędzy rolek prowadzących.

Regulacja prędkości przesuwu brzeszczotu (VII)

Regulacja prędkości przesuwu brzeszczotu możliwa jest w zakresie podanym w tabeli z danymi technicznymi. Zmiana prędkości jest realizowana za pomocą pokrętła. Im wyższa liczba widoczna na pokrętle tym wyższa prędkość przesuwu brzeszczotu.

Doświetlenie obszaru roboczego

Diodę doświetlająca włącza się przestawiając naciskając włącznik. Wyłączenie doświetlenia odbywa się przez zwolnienie nacisku na włącznik.

Instalacja akumulatora (VIII)

Ostrzeżenie! Przed instalacją akumulatora w narzędziu należy upewnić się, że włącznik znajduje się w pozycji wyłączony – nie jest wciśnięty.

Akumulator wsunąć w prowadnicę gniazda do momentu zatrzaśnięcia go w gnieżdzie. Poprawnie zamocowanego akumulatora nie da się zdemontować inaczej niż przez naciśnięciem i przytrzymanie w tej pozycji zatrzasku akumulatora, a następnie wysunięcie akumulatora z gniazda narzędzia.

Uruchomienie piły

Zamocować brzeszczot, ustawić maksymalną prędkość przesuwu brzeszczotu.

PL

Upewnić się, że włącznik piły nie jest wciśnięty, a następnie zamontować akumulator.

Chwycić piłę za oba uchwyty (X), przyjąć postawę gwarantującą równowagę, upewnić się, że brzeszczot nie ma kontaktu z żadnym przedmiotem, a następnie uruchomić piłę naciskając i przytrzymując włącznik. Pozwolić brzeszczotowi osiągnąć pełną prędkość i utrzymać piłę w tej pozycji przez ok. minutę.

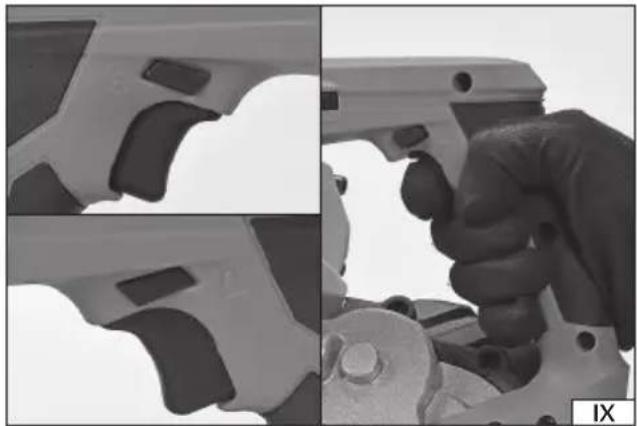

Włącznik został wyposażony w blokadę zapobiegającą przypadkowemu wciśnięciu. Przycisk blokady należy wcisnąć przy symbolu otwartej kłódki (IX). Dopiero wtedy będzie można wcisnąć włącznik. Jeżeli przycisk blokady zostanie wciśnięty przy symbolu zamkniętej kłódki, zapobiegnie to przypadkowemu wciśnięciu włącznika.

W tym czasie obserwować narzędzie. Jeżeli zostaną zauważone zwiększone drgania, zwiększony hałas, podejrzany zapach lub wydobywający się dym należy natychmiast wyłączyć produkt zwalniając nacisk na włącznik, odczekać do całkowitego zatrzymania brzeszczotu, a następnie odłożyć narzędzie i odłączyć od niego akumulator. Nie uruchamiać ponownie narzędzia przed usunięciem przyczyny nieprawidłowej pracy.

Jeżeli w trakcie rozruchu nie zostaną zaobserwowane żadne objawy nieprawidłowej pracy, należy narzędzie wyłączyć, odłączyć akumulator od narzędzia i sprawdzić czy brzeszczot nie zsuwa się z kół i / lub nie wysuwa się spomiędzy rolek prowadzących. W razie potrzeby zamontować ponownie brzeszczot.

Przecinanie

Ostrzeżenie! W trakcie cięcia nie stosować żadnych płynów chłodzących, np. wody, oleju. Narzędzie jest przystosowane tylko do cięcia na sucho. Kontaktu narzędzia z wodą może spowodować porażenie elektryczne, które może być przyczyną poważnych urazów lub śmierci.

Przed rozpoczęciem cięcia należy przygotować materiał, sprawdzić czy jego wymiary nie są większe niż zasięg cięcia.

Zaznaczyć na materiale linię cięcia na wszystkich przecinanych powierzchniach materiału, ułatwi to poprawne prowadzenie brzeszczotu w materiale.

Przecinany materiał należy zamocować, można do tego wykorzystać imadła, ściski lub podpory. W przypadku przecinania długich materiałów należy podeprzeć materiał w pobliżu linii cięcia oraz w pobliżu końca. Takie podparcie należy zastosować po obu stronach rzezu. Podeprzeć należy w taki sposób, aby w trakcie cięcia obie części materiału nie zbliżały się, może to spowodować zakleszczenie brzeszczotu w przecinanym materiale.

Podczas ręcznego prowadzenia piły prowadnica musi zawsze mieć kontakt z przecinanym materiałem.

Nie stosować nadmiernego nacisku oraz zbyt dużej prędkości przesuwu brzeszczotu. Nacisk i prędkość należy dobrać ekspery-mentalnie dokonując prób cięcia np. materiale odpadowym.

Obserwować kolor wiórów i krawędzi cięcia, jeżeli będą widoczne przebarwienia oznacza to zbyt wysoką temperaturę w miejscu cięcia, co jest spowodowane zbyt dużą prędkością lub zbyt dużym dociskiem. W przypadku przecinania innych metali zbyt duży docisk i/ lub prędkość niż stal może dojść do zalepiania zębów brzeszczotu przez wióry. Spowoduje to spadek wydajności cięcia. Zbyt duży docisk i/ lub prędkość powoduje szybsze zużycie brzeszczotu. Jeżeli po cięciu zostanie zaobserwowany spadek ostrości brzeszczotu lub nawet wyłamane zęby, należy brzeszczot wymienić na nowy. Podczas cięcia zmniejszyć docisk i/ lub prędkość cięcia.

Piłę przykładać do ciętego materiału pod niewielkim kątem (XI), ułatwi to rozpoczęcie cięcia. Podczas rozpoczynania cięcia należy stosować minimalny nacisk i mniejszą prędkość, dopiero po uformowaniu się rzezu można nacisk i/ lub prędkość zwiększyć do wymaganego dla efektywnego cięcia.

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej!

Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-lon (litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nie- odwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużić czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% po-

PL

jemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifikacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki. Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody, im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator.

Odlączyć akumulator od narzędzia.

Wsunąć akumulator w gniazdo ładowarki (XII).

Podłączyć ładowarkę do gniazda sieci elektrycznej.

Zaświeci się czerwona dioda, co oznacza proces ładowania.

Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora.

Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej.

Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumulator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

KONSERWACJA PRODUKTU

Ostrzeżenie! Wszystkie czynności konserwacyjne należy przeprowadzać przy odłączonym napięciu zasilającym. Należy się upewnić, że akumulator został odłączony od narzędzia.

Każdorazowo po zakończeniu pracy należy sprawdzić stan brzeszczotu, rolek prowadzących oraz gumowej okładziny kół napędowych. W przypadku zauważenia uszkodzenia lub nadmiernego zużycia ww. elementów należy je wymienić na nowe. Wymianę brzeszczotu użytkownik może przeprowadzić samodzielnie wg opisanej powyżej procedury. W celu wymiany pozostałych elementów należy zwrócić się do autoryzowanego punktu serwisowego producenta.

Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, akumulatora, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy tożysk i przekładni, rozruchu i równomierności pracy. Wszelkie nieprawidłowości obserwowane przy przeglądzie lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzłem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatką. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych.
