INSTRUKCJA OBSŁUGI YT-99531 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

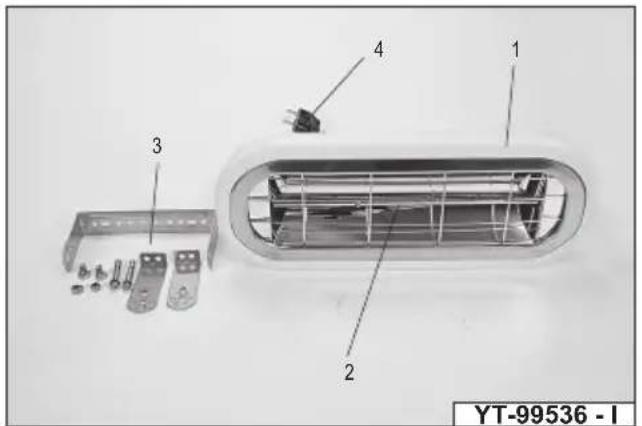

1. obudowa
2. element grzewczy
3. uchwyt
4. kabel zasilający
5. włącznik
6. pilot zdalnego sterowania

UA

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną role w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub przedawcy.

Promiennik podczerwieni (nagrzewnica) służy do ogrzewania pomieszczeń. Prawidłowa, niezawodna i bezpieczna praca produktu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania produktu należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie produktu niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu rękojmi.

Produkt jest dostarczany w stanie kompletnym wymagany jest jednak jego montaż lub odpowiednie ustawienie w modelach wolnostojących

OGÓLNE ZALECENIA UŻYTKOWANIA

Urządzenie rozgrzewa się do wysokiej temperatury podczas użytkowania. Należy zachować ostrożność podczas posługiwania się urządzeniem. Nieprawidłowe użycie urządzenia może być przyczyną poważnych poparzeń i/lub pożaru.

Nigdy nie należy pozostawiać urządzenia bez nadzoru jeżeli jest ono podłączone do zasilania.

Nie stosować urządzenia w innym celu niż ogrzewanie pomieszczeń, np. do rozmrażania lub suszenia.

Zabronione jest samodzielne naprawianie, demontaż lub modyfikacja urządzenia. Wszelkie naprawy muszą być przeprowadzone przez autoryzowany punkt naprawy.

Dzieci młodsze niż 3 lata powinny być trzymane z dala od urządzenia chyba, że będą znajdowały się pod ciągłym nadzorem.

Dzieci starsze niż 3 lata i młodsze niż 8 lat powinny tylko włączać i wyłączać urządzenie ustawione w miejscu działania i jeżeli są nadzorowane lub poinstruowane na temat tego jak używać urządzenia w bezpieczny sposób i zrozumiały zagrożenia z tym związane. Dzieci starsze niż 3 lata i młodsze niż 8 lat nie powinny podłączać, czyścić urządzenia lub przeprowadzać jego konserwacji.

Produkt nie jest przeznaczony do użytkowania osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu. Chyba, że będzie nad nimi sprawowany nadzór lub zostanie przeprowadzony instruktaż odnośnie użytkowania produktu w bezpieczny sposób tak, aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się produktem.

Urządzenie oraz kabel zasilający należy trzymać poza zasięgiem dzieci w wieku poniżej 8 lat podczas gdy urządzenie jest podłączone lub stygnie.

Zalecenia dotyczące podłączania urządzenia do zasilania

Przed podłączeniem urządzenia do zasilania należy się upewnić, że napięcie, częstotliwość i wydajność sieci zasilającej odpowiadają wartościom widocznym na tabliczce znamionowej. Wtyczka musi pasować do gniazdka. Zabronione jest jakiekolwiek przerabianie wtyczki lub gniazdka celem dopasowania do siebie.

Urządzenia musi być podłączony bezpośrednio do pojedynczego gniazdka sieci zasilającej. Obwód sieci zasilającej musi być wyposażony w przewód ochronny oraz zabezpieczenie co najmniej 16 A. W przypadku stosowania przedłużaczy, należy użyć przedłużacza z trzema przewodami wytrzymującego obciążenie prądem 16 A.

Unikać kontaktu kabla zasilającego z ostrymi krawędziami oraz gorącymi przedmiotami i powierzchniami w tym należącymi do urządzenia. Podczas pracy produktu kabel zasilający musi być zawsze w pełni rozwinięty, a jego położenie należy ustalić tak, aby nie stanowił przeszkody w trakcie obsługi produktu. Ułożenie kabla zasilającego nie może powodować ryzyka potknięcia. Gniazdko zasilające powinno znajdować się w takim miejscu, aby zawsze była możliwość szybkiego odłączenia wtyczki kabla zasilającego produkt. Podczas odłączania wtyczki kabla zasilającego zawsze należy ciągnąć za obudowę wtyczki, nigdy za kabel.

Jeżeli kabel zasilający lub wtyczka ulegną uszkodzeniu, należy je natychmiast odłączyć od sieci zasilającej i skontaktować się z autoryzowanym serwisem producenta celem wymiany. Kabla zasilającego nie można wymieniać samodzielnie. Nie używać produktu z uszkodzonym kablem zasilającym lub wtyczką. Kabel zasilający lub wtyczka nie mogą zostać naprawione, w przypadku uszkodzenia tych elementów należy je wymienić na nowe pozbawione wad.

Zalecania dotyczące użytkowania

Urządzenia nie stosować w atmosferze potencjalnie palnej lub wybuchowej, w środowisku o dużym zapyleniu oraz wysokiej wilgotności.

Urządzenia nie stosować w pomieszczeniach w których znajdują się materiały łatwopalne. Urządzenia nie stosować w pomieszczeniach w których znajdują się zwierzęta.

Urządzenia nigdy nie należy nakrywać. Urządzenie nagrzewa się do wysokiej temperatury i może zapalić materiał, którym zostało nakryte. Nagrzewnica nie może znajdować się zaraz pod gniazdkiem zasilającym.

Nagrzewnicy nie używać z programatorem, timerem, osobnym systemem zdalnego sterowania ani żadnym innym urządzeniem, które uruchomi nagrzewnice samoczynnie, ze względu na ryzyko pożaru jeżeli nagrzewnica zostanie nakryta lub umiejscowiona niepoprawnie.

Nagrzewnic przenośnych nie wolno stosować w bezpośrednim otoczeniu kąpieli, prysznica lub basenu.

Ostrzeżenie! Nagrzewnica nie jest wyposażona w urządzenie, które kontroluje temperaturę pomieszczenia. Nie stosować nagrzewnicy

PL

w małych pomieszczeniach w których przebywają osoby niezdolne do samodzielnego opuszczenia pomieszczenia, chyba, ze będzie sprawowany ciągły nadzór.

Urządzenia, których stopień ochrony jest niższy niż IPX4 nie mogą być tak zainstalowane, aby ich włącznik znalazł się w zasięgu osób korzystających z kąpieli lub biorących prysznic.

Urządzenia, których stopień ochrony jest niższy niż IPX4 nie mogą być stasowane na zewnątrz pomieszczeń.

Nagrzewnice nie mogą być wystawiane na bezpośrednie działanie opadów atmosferycznych.

Urządzenia montowane na stałe do sufitów lub ścian nie mogą być zamontowane niżej niż 1,8 m nad podłoga.

Nigdy nie dotykać lampy grzewczej nieosłoniętą dłonią, nawet jak jest zimna. Tłuszcz znajdujący się na skórze pozostanie na lampie co może doprowadzić do jej uszkodzenia.

OBSŁUGA PROMIENNIKA

Instalacja promiennika YT-99500, YT-99501

Ostrzeżenie! Przed rozpoczęciem jakiejkolwiek czynności montażowej upewnić się, że urządzenie jest odłączone od gniazdka sieciowego i jest całkowicie ostudzone.

Promienniki należy zawiesić na haku zamocowanym do sufitu lub belki dachowej. Miejsce mocowania musi unieść ciężar promiennika. Gniazdko zasilające musi być tak umiejscowione, aby w każdej chwili można było wyciągnąć wtyczkę kabla zasilającego promiennik. Do zawieszenia promiennika należy użyć łańcucha dostarczonego wraz z promiennikiem. Promiennik zawiesić w taki sposób, aby jego najniższy punkt znajdował się co najmniej 1,8 m od podłogi. Wokół promiennika powinno być co najmniej 1,5 metr odstępu od ściany.

Promiennik nie jest przystosowany do wbudowywania w sufit ani mocowania do ścian czy bezpośrednio do sufitu i musi być zawieszony na łańcuchu. W razie potrzeby można łańcuch skrócić odcinając nadmiar długości.

W przypadku promiennika YT-99500 należy do obudowy promiennika zamocować uchwyt łańcucha (II), a następnie do uchwytu zaczepić łańcuch za pomocą łącznika zatrzaskowego.

W przypadku promiennika YT-99501 łańcuch należy przyczepić bezpośrednio do uchwytu w obudowie promiennika (III).

Upewnić się, że włącznik urządzenia znajduje się w pozycji wyłączony: OFF lub O i podłączyć wtyczkę kabla zasilającego do gniazdka sieciowego. Promiennik jest gotowy do pracy.

Instalacja promiennika YT-99520

Ostrzeżenie! Przed rozpoczęciem jakiejkolwiek czynności montażowej upewnić się, że urządzenie jest odłączone od gniazdka sieciowego i jest całkowicie ostudzone.

Promiennik tego typu jest promiennikiem przenośnym i nie służy do mocowania do ścian lub sufitu. Do urządzenia należy zamontować za pomocą śrub podstawę (IV).

Promiennik należy postawić na podłodze. Wokół przedniej ściany promiennika należy zachować co najmniej 1,5 m odstępu od osób, ścian lub przedmiotów. Tylna ściana promiennika powinna być oddalona co najmniej 0,5 m od osób, ścian lub przedmiotów.

Upewnić się, że włącznik urządzenia znajduje się w pozycji wyłączony: OFF lub O i podłączyć wtyczkę kabla zasilającego do gniazdka sieciowego. Promiennik jest gotowy do pracy.

Ostrzeżenie! Nie przenosić urządzenia gdy jest rozgrzane. Grozi to poważnym poparzeniem. Do przenoszenia urządzenia chwy-tać je za uchwyt.

Instalacja promiennika YT-99530, YT-99531, YT-99532, YT-99536

Ostrzeżenie! Przed rozpoczęciem jakiejkolwiek czynności montażowej upewnić się, że urządzenie jest odłączone od gniazdka sieciowego i jest całkowicie ostudzone.

Promiennik można zainstalować bezpośrednio do ściany lub na stojaku YT-99570 lub YT-99571. Promienników tego typu nie można instalować na suficie lub na belce sufitowej.

Promiennik należy zainstalować tak, aby znajdował się na wysokości co najmniej 1,8 m liczonej od podłogi oraz co najmniej 0,5 metra od sufitu. Promiennik pochylić tak, aby jego przednia ściana była skierowana w stronę podłogi pod kątem ok. 45 stopni.

Promiennik został wyposażony w trójelementowy system montażowy lub czteroelementowy system montażowy.

Elementy systemu montażowego należy połączyć za pomocą śrub i nakrętek, a następnie zamocować do tylnej ścianki promiennika (V).

Przed podłączeniem promiennika do zasilania należy się upewnić, że zostały usunięte elementy podtrzymujące lampę grzewczą podczas transportu (VI) – jeżeli były obecne w urządzeniu. Pozostawienie tych elementów spowoduje ich stopienie co może uszkodzić urządzenia, a także być przyczyną pożaru. Zaleca się zachować elementy na wypadek, przyszłego transportu urządzenia.

Upewnić się, że włącznik urządzenia znajduje się w pozycji wyłączony: OFF lub O i podłączyć wtyczkę kabla zasilającego do gniazdka sieciowego. Promiennik jest gotowy do pracy.

PL

Używanie promiennika

Promiennik uruchamia się przestawiając włącznik w pozycję ON lub I. W przypadku promiennika YT-99530 włącznik należy przestawić w jedną z pozycji mocy nagrzewania. Im więcej kropek tym większa moc nagrzewania.

Promiennik uruchamia się i zaczyna ogrzewać pomieszczenie. Jeżeli pomieszczenie jest większe niż maksymalna powierzchnia ogrzewania, należy równomiernie na całej powierzchni pomieszczenia rozmieścić kilka promienników. W przeciwnym wypadku praca urządzenia nie będzie efektywna.

Szybkość nagrzewania pomieszczenia zależy od kilku czynników, jego kubatury, temperatury panującej wewnątrz, szybkości utraty ciepła w pomieszczeniu np. w wyniku zbyt małej izolacji cieplnej.

Po zakończeniu nagrzewania promiennik wyłączyć za pomocą włącznika przestawiając go w pozycję wyłączony: OFF lub O, a następnie odłączyć wtyczkę kabla zasilającego od gniazdka.

Jeżeli urządzenie zostało wyposażone w pilota zdalnego sterowania można go wykorzystać do włączenia i wyłączenia urządzenia oraz do ustawienia stopnia nagrzewania, jeżeli pilot został wyposażony w taką funkcję. Sterowanie za pomocą pilota zdalnego sterowania jest możliwe tylko wtedy gdy włącznik urządzenia znajduje się w pozycji włączony. Wyłączenie urządzenia za pomocą pilota zdalnego starowania nie powoduje przełączenia włącznika w pozycję wyłączony. Wyłączenie tylko za pomocą pilota nie można traktować jako wyłączenia urządzenia.

Konserwacja

Ostrzeżenie! Przed rozpoczęciem jakiejkolwiek czynności konserwacyjnej upewnić się, że urządzenie jest odłączone od gniazdka sieciowego i jest całkowicie ostudzone.

Obudowę urządzenia przecierać za pomocą lekko zwilżonej wodą szmatki, a następnie osuszyć. Otoczenie lampy grzewczej oraz otwory wentylacyjna czyścić za pomocą strumienia spreżonego powietrza o ciśnieniu nie większym niż 0,3 MPa.

Urządzenia nie zanurzać w wodzie lub jakimkolwiek innym płynie oraz nie czyścić za pomocą strumienia wody lub jakiegokolwiek innego płynu.

Urządzenie przechowywać odłączone od zasilania, wtyczka kabla zasilającego musi być odłączona od gniazdka sieciowego. Miejsce przechowywania powinno zapewniać dobrą wentylację i chronić przed bezpośrednim działaniem promieni słonecznych, wilgoci i opadów atmosferycznych, a także chronić przed dostępem osób niepowołanych, zwłaszcza dzieci.

Element grzewczy nie jest przeznaczony do wymiany. W przypadku jego uszkodzenia należy zwrócić się do autoryzowanego zakładu naprawczego w celu jego wymiany. Zabrania się użytkowania promiennika z uszkodzonym elementem grzewczym.

DANE TECHNICZNE

Parametr	Jednostka miary	Wartość	Wartość	Wartość	Wartość	Wartość	Wartość	Wartość
Nr katalogowy YT-99500 YT-99501	YT-99520 YT-99530	YT-99531 YT-99536	532 YT-99536
Napięcie znamionowe [V~] 220 - 240	220 - 240 220 - 240	220 - 240 220 - 240	240 220 - 240 220 - 240
Częstotliwość znamionowa	[Hz]	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Moc znamionowa [W] 1500 1500	800	2000 2000 2000 2000
Stopień ochrony		IP44	IP44	IP44	IPX0	IP65	IP65	IP65
Masa	[kg]	1,8	2,9	1,8	2	1,4	1,7	2,2
Maks. powierzchnia ogrzewania	[m2]	9 - 12	12 - 18	2 - 3	12 - 18	12 - 18	12 - 18	12 - 24
Żywotność elementu grzewczego	[h]	5 000	5 000	10 000	5 000	6 000	6 000	6 000
