INSTRUKCJA OBSŁUGI HT-IRI-02 Hillvert

Opisparametru	Wartośćparametru
Nazwa produktu	SENSOR WILGOTNOŚCI
Model	HT-IRI-02
Klasa ochrony IP	IP66
Wymiary (Szerokość / Głębokość / Wysokość) [mm]	72x135x92
Cieżar urządzenia [g]	167
Zasilanie urządzenia	Baterie 2x1.5V AA
Zakres odczytu wartości wilgotności [%]	25, 45, 65
Częstotliwość sprawdzania poziomu wilgotności [s]	1x60

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

⚠️ UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do SENSOR WILGOTNOŚCI.

2.1. Bezpieczeństwo

a) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
b) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
c) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
d) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
e) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.

f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
h) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
i) Urządzenie trzymać z dala od dzieci i zwierząt.
j) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.
k) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.
I) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
m) Przed przystąpieniem do regulacji, wymiany osprzętu lub odłożeniem narzędzia należy wyciągnąć wtyczkę z gniazda.
n) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
o) Utrzymywać urządzenie w dobrym stanie technicznym.
p) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
q) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośton lub odkręcać śrub.
r) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
s) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
t) Trzymać urządzenia z dala od źródeł ognia i ciepła.
u) Podczas wymiany baterii należy zwrócić uwagę na odpowiednią polaryzację połączeń.
v) Nieużywane baterie należy przechowywać w miejscu niedostępnym dla dzieci.
w) Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.

niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Produkt służy do monitorowania poziomu wilgotności gleby.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

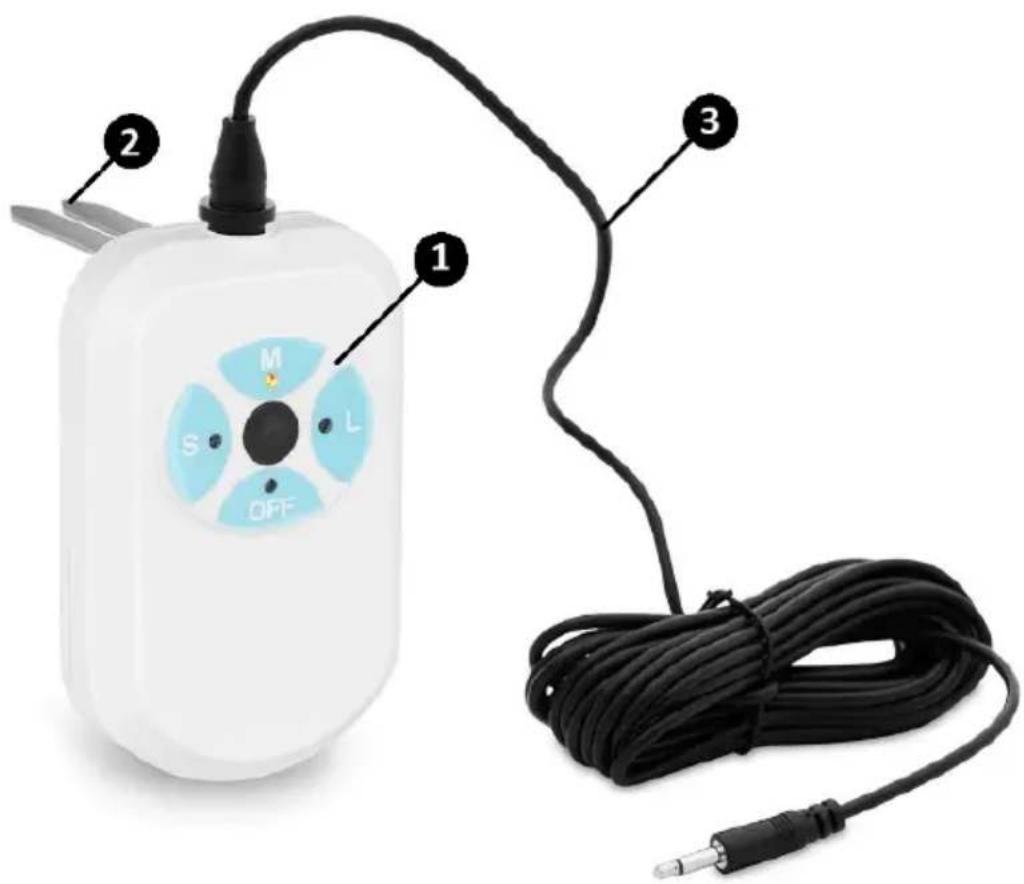

3.1. Opis urządzenia

1 – Panel sterowania

2 – Sonda detekcyjna

3 – Przewód zasilający

3.2. Przygotowanie do pracy

Urządzenie należy trzymać z dala od wszelkich gorących powierzchni i poza zasięgiem dzieci oraz osób o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych.

3.3. Praca z urządzeniem

a) Przed przystąpieniem do pracy z urządzeniem, zamontować zasilanie. Zdjąć osłonę komory baterii, zainstalować zasilanie zgodnie z polaryzacją. Zabezpieczyć baterie montując osłone.

b) W celu zdefiniowania żądanego poziomu wilgotności gleby, należy na panelu sterowania wybrać odpowiedni włącznik.

S – 25 % poziomu wilgotności, niski (1).

M – 45 % poziomu wilgotności, średni(2).

L - 65 % poziomu wilgotności, wysoki (3).

OFF – przycisk wyłączenia sensora (4).

Zdefiniowanie oczekiwanego poziomu wilgotności następuje poprzez wybór na panelu sterowania odpowiedniego włącznika oraz przyciśnięcie go.

Sensor posiada wbudowane kontrolne lampki LED.

Podczas dokonywania wyboru poziomu S, M czy L, kontrolna lampka zaświeci się. Informuje to, o wyborze ustawień urządzenia. Jeśli w czasie 1 minuty nie nastąpi zmiana programu, ustawienia zostaną zapisane w pamięci urządzenia, a kontrolna lampka LED wyłączy się.

Tolerancja natężenia poziomów S, M oraz L wynosi +15%. W przypadku większego, rzeczywistego poziomu wilgotności gleby, sensor wysyła sygnał do kontrolera. Ustawiony cykl nawadniania gleby zostanie pominięty.

W celu rozpoczęcia pracy urządzenia:

c) Wsunać sondy detekcyine w glebe, rozpoczać pomiar.

d) Urządzenie posiada wbudowany tryb niskiego zasilania. Jeśli napięcie baterii spada do poziomu poniżej 2,4 V, wszystkie lampki kontrolne jednocześnie zapala się i zgasną. Należy wtedy wymienić baterie na nowe.

e) Port przyłączeniowy posiada dwa obwody elektryczne: otwarty oraz zamknięty. Obwód otwarty następuje jeśli natężenie wilgotności podłoża

jest większe, niż zapisane w pamięci urządzenia. Jeżeli poziom wilgotności jest niższy od zadeklarowanego, to występuje obwód zamknięty.

UWAGA! Nie używać baterii 1.2 V!

3.4. Czyszczenie i konserwacja

a) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
b) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
c) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
d) Do czyszczenia należy używać miękkiej ściereczki.
e) Nie pozostawiać baterii w urządzeniu, gdy nie będzie ono używane przez dłuższy czas.
f) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
g) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

INSTRUKCJA BEZPIECZNEGO USUNIĘCIA AKUMULATORÓW I BATERII.

W urządzeniach zamontowane są baterie 2 x AA 1.5 V.

Zużyte baterie należy zdemontować z urządzenia postępując analogicznie do ich montażu.

Baterie przekazać komórze odpowiedzialnej za utylizację tych materiałów.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

Technické údaje

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczo- nego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
