MANUALE UTENTE HT-IRI-02 Hillvert

Descrizione del parametro	Valore del parametro
Nome del prodotto	SENSORE UMIDITÀ
Modello	HT-IRI-02
Classe di protezione IP	IP66
Dimensioni (Larghezza x Profondità x Altezza)[mm]	72x135x92
Peso del dispositivo [g]	167
Alimentazione del dispositivo	Batterie 2x1.5V AA
Gamma di valori dell’umidità [%]	25, 45, 65
Frequenza del controllo del livello di umidità [s]	1x60

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

PRIMA DI PROCEDERE AL LAVORO BISOGNA ACCURATAMENTE LEGGERE E COMPRENDERE QUESTO MANUALE.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei simboli

CE

Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.

	Prima dell’uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	ATTENZIONE! o AVVERTENZA! o RICORDA! che descrivono una data situazione(segnale generico di pericolo)
	ATTENZIONE! Avvertenza contro la folgorazione!

Il manuale originale è la versione tedesca. Le altre versioni linguistiche sono delle traduzioni dal tedesco.

2. Sicurezza di utilizzo

Attenzione! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservazione delle avvertenze e delle istruzioni può causare folgorazione, incendio e/o danni fisici o morte.

Il termine "apparecchio" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce al SENSORE UMIDITÀ.

2.1. Sicurezza

a) Non toccare l'apparecchio con mani bagnate o umide.
b) In caso di constatazione di danno o non conformità nel funzionamento del dispositivo bisogna spegnerlo immediatamente e informare la persona delegata.
c) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
d) Il prodotto può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!

e) In caso di dubbi sul corretto funzionamento dell'apparecchio, bisogna contattare il servizio di assistenza del produttore.
f) In caso di incendio o di accensione del fuoco, si devono usare solo estintori a polvere o a neve (CO2) per spegnere l'apparecchio sotto tensione.
g) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere trasferito a terzi, anche il manuale d'uso deve essere consegnato insieme all'apparecchio.
h) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini.
i) Tenere l'apparecchio lontano dalla portata dei bambini e degli animali.
j) Quando si utilizza questo apparecchio insieme ad altri apparecchi, è necessario seguire anche le altre istruzioni per l'uso.
k) L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o con mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare la macchina.
I) L'apparecchio non è un giocattolo. I bambini non devono giocare con l'apparecchio.
m) Estrarre la spina dalla presa prima di fare regolazioni, cambiare accessori o mettere via l'apparecchio.
n) Tenere l'apparecchio inutilizzata fuori dalla portata dei bambini e di chiunque non abbia familiarità con l'apparecchio o con questo manuale. Le apparecchiature elettriche sono pericolose nelle mani di utilizzatori inesperti.
o) Mantenere l'apparecchio in uno stato tecnico buono.
p) La riparazione e la manutenzione delle apparecchiature dovrebbe essere effettuate da personale qualificato utilizzando esclusivamente parti di ricambio originali. Questo garantirà un utilizzo sicuro.
q) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
r) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
s) È vietato manomettere il design dell'apparecchio per modificarne i parametri o la costruzione.
t) Tenere l'apparecchio lontano dalle fonti di fuoco o dal calore.
u) Quando si sostituisce la batteria, assicurarsi che le connessioni siano polarizzate correttamente.
v) Tenere le batterie fuori dalla portata dei bambini quando non sono in uso.
w) Quando si pulisce o si usa l'apparecchio, non immergerlo mai in acqua o altri liquidi.

sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia di mantenere la cautela e il buon senso durante l'utilizzo.

3. Principi di utilizzo

Il prodotto è usato per monitorare i livelli di umidità del suolo.

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

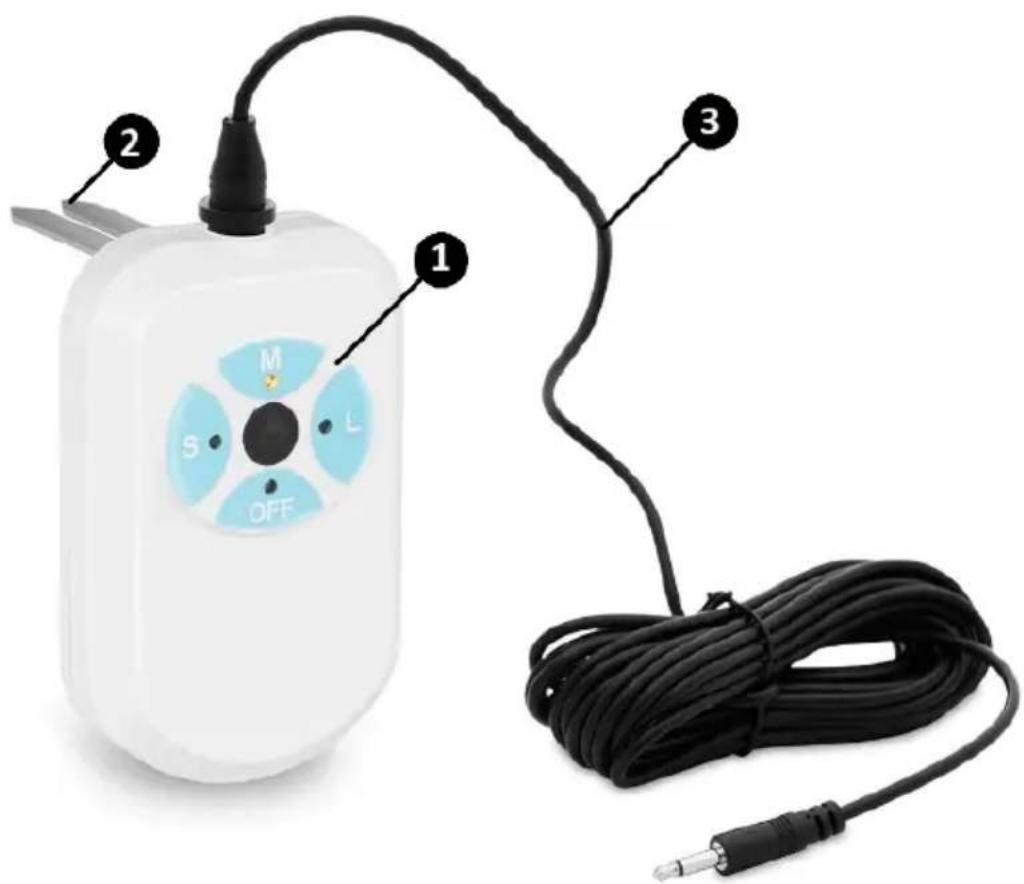

3.1. Descrizione del dispositivo

1 - Pannello di controllo

2 - Sonda di rilevamento

3 - Cavo di alimentazione

3.2. Predisposizione al lavoro

Tenere il dispositivo lontano da tutte le superfici calde e fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte.

3.3. Lavoro con l'apparecchio

a) L'alimentazione deve essere installata prima di iniziare a lavorare con il dispositivo. Rimuovere il coperchio del vano batterie, installare le batterie secondo la polarità. Proteggere le batterie montando un coperchio.

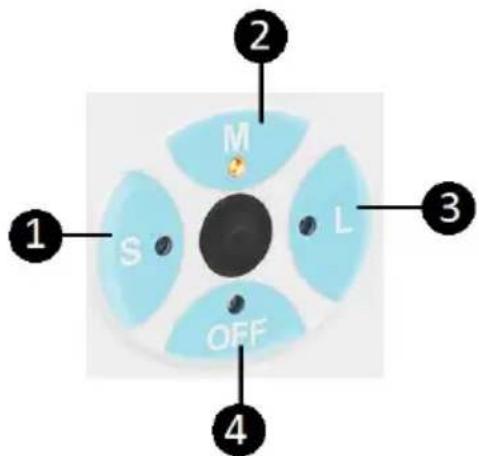

b) Per definire il livello di umidità del suolo desiderato, selezionare il tasto appropriato sul pannello di controllo.

S - 25 % livello di umidità basso (1).

M - 45 % livello di umidità medio (2).

L - 65 % livello di umidità alto (3).

OFF - pulsante di spegnimento del sensore (4).

Il livello di umidità desiderato viene definito selezionando il tasto appropriato sul pannello di controllo e premendolo.

Il sensore ha delle spie LED incorporate.

Quando si seleziona il livello S, M o L, la spia si accende. Questo informa sulla selezione delle impostazioni del dispositivo. Se il programma non viene cambiato entro 1 minuto, le impostazioni saranno memorizzate nella memoria del dispositivo e la spia LED si spegnerà.

La tolleranza dell'intensità dei livelli S, M e L è di +15%. Se il livello effettivo di umidità del suolo è più alto, il sensore invia un segnale al controller. Il ciclo di irrigazione del terreno impostato verrà saltato.

Per avviare il dispositivo:

c) Inserire le sonde di rilevamento nel terreno, iniziare la misurazione.

d) Il dispositivo ha una modalità a basso consumo integrata. Se la tensione della batteria scende sotto i 2,4 volt, tutte le spie si accendono e si spengono simultaneamente. È necessario quindi sostituire le batterie con delle nuove.

e) La porta di connessione ha due circuiti elettrici: aperto e chiuso. Un circuito aperto si verifica se l'intensità dell'umidità del substrato è

superiore a quella memorizzata nella memoria del dispositivo. Se il livello di umidità è inferiore a quello dichiarato, si verifica un circuito chiuso.

Attenzione! Non utilizzare batterie da 1,2 V!

3.4. Pulizia e manutenzione

a) Usare solo agenti non corrosivi per la pulizia della superficie.
b) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
c) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
d) Pulire con un panno non abrasivo.
e) Non lasciare la batteria nel dispositivo quando non viene utilizzato per un lungo periodo.
f) Non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) per la pulizia, poiché potrebbero danneggiare la superficie del materiale dell'apparecchio.
g) Non pulire l'apparecchio con sostanze acide, prodotti medici, diluenti, carburante, olio o altri prodotti chimici, poiché ciò potrebbe causare danni all'apparecchio.

ISTRUZIONI PER LO SMALTIMENTO SICURO DI BATTERIE E ACCUMULATORI.

I dispositivi sono dotati di 2 batterie AA 1,5 V.

Le batterie usate devono essere rimosse dal dispositivo seguendo la stessa procedura della loro installazione.

Consegnare le batterie alla cellula responsabile dello smaltimento di questi materiali.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Ne informa il simbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Potete dare un contributo importante alla protezione del nostro ambiente riutilizzando materiali e altri modi di utilizzare l'apparecchiatura usata.

L'amministrazione locale sarà in grado di fornire informazioni sul punto di smaltimento appropriato.
