BEDIENUNGSANLEITUNG HT-IRI-02 Hillvert

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	FEUCHTIGKEITSSENSOR
Modell	HT-IRI-02
IP-Schutzart	IP66
Abmessungen (Breite / Tiefe / Höhe [mm])	72x135x92
Gewicht des Geräts [g]	167
Stromversorgung des Geräts	Batterie 2x1,5 V AA
Feuchtigkeits-Messbereich [%]	25, 45, 65
Häufigkeit der Überprüfung der Luftfeuchtigkeit [s]	1x60

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Erläuterung der Symbole

CE	Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation (allgemeines Warnzeichen).
	ACHTUNG! Warnung vor elektrischer Spannung!

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf den FEUCHTIGKEITSSENSOR.

2.1. Sicherheit

a) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
b) Falls Beschädigungen an dem Gerät festgestellt werden oder Unregelmäßigkeiten bei dem Betrieb, muss das Gerät umgehend ausgeschaltet werden und dieser Umstand muss einer autorisierten Person mitgeteilt werden.
c) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
d) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!

e) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
f) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.
g) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
h) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
i) Halten Sie das Gerät von Kindern und Tieren fern.
j) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen.
k) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu bedienen ist.
I) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
m) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs- und Wartungsarbeiten vornehmen.
n) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.
o) Halten Sie das Gerät in gutem Betriebszustand.
p) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
q) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
r) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
s) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
t) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
u) Während des Auswechselns der Batterien muss auf die richtige Polarität der Anschlüsse geachtet werden.
v) Unbenutzte Batterien müssen außerhalb der Reichweite von Kindern aufbewahrt werden.

w) Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in Wasser oder andere Flüssigkeiten.

!ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise

Das Produkt dienst zur Überwachung der Bodenfeuchtigkeit.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

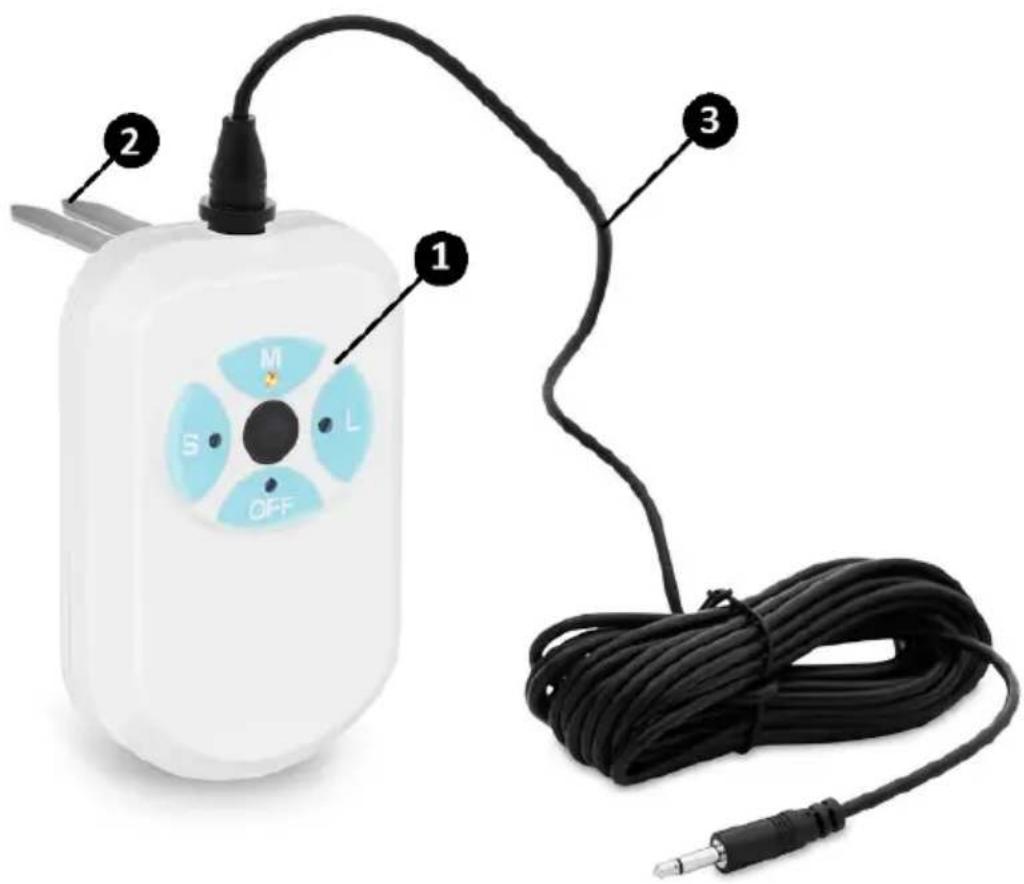

3.1. Beschreibung des Geräts

1 - Bedienfeld
2 – Prüfsonde
3 – Netzkabel

3.2. Vorbereitung für den Betrieb

Das Gerät muss von heißen Oberflächen ferngehalten sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten gehalten werden.

3.3. Arbeit mit dem Gerät

a) Bevor die Arbeit mit dem Gerät begonnen wird, muss die Stromversorgung installiert werden. Den Deckel des Batteriefachs abnehmen und die Batterien polrichtig einsetzen. Die Batterien durch das Anbringen des Deckels absichern.

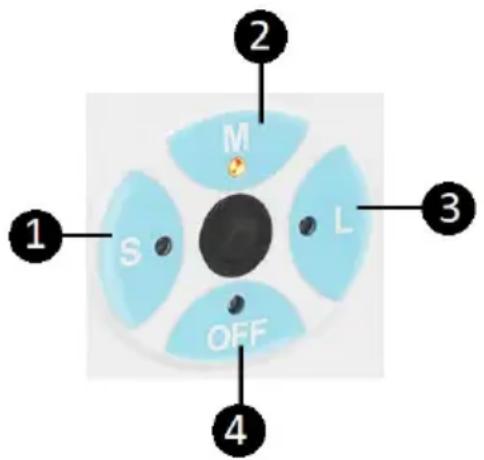

b) Um die gewünschte Bodenfeuchtigkeit einzustellen, muss der entsprechende Schalter auf dem Bedienfeld ausgewählt werden.

S – 25 % Feuchtigkeit, niedrig (1).

M – 45 % Feuchtigkeit, mittel (2).

L - 65 % Feuchtigkeit, hoch (3).

OFF – Taste zum Ausschalten des Sensors (4).

Die gewünschte Feuchtigkeitsstufe wird durch die Auswahl der entsprechenden Taste auf dem Bedienfeld und die Betätigung dieser definiert. Der Sensor verfügt über eingebaute LED-Kontrollleuchten.

Während der Auswahl der Feuchtigkeitsstufe S, M oder L leuchtet die Kontrollleuchte. Hierdurch wird der Nutzer darüber informiert, dass die Geräteeinstellungen ausgewählt wurden. Wird das Programm nicht innerhalb von 1 Minute geändert, werden die Einstellungen im Speicher des Geräts gespeichert und die LED-Kontrollleuchte erlischt.

Die Toleranz für die Feuchtigkeit für die Stufen S, M und L beträgt +15 %. Bei einer höheren, realen Bodenfeuchte sendet der Sensor ein Signal an die Steuerung. Der programmierte Bodenbewässerungszyklus wird übersprungen.

Um den Betrieb des Geräts zu starten:

c) Die Prüfsonden müssen in den Boden einführt werden, Messung starten.
d) Das Gerät verfügt über einen integrierten Energiesparmodus. Sinkt die Batteriespannung unter 2,4 V, leuchten alle Kontrollleuchten gleichzeitig auf und erlöschen danach. Die Batterien müssen in diesem Fall durch neue ersetzt werden.
e) Der Anschlussport verfügt über zwei Stromkreise: offen und geschlossen. Der offene Stromkreis tritt auf, wenn die Feuchtigkeit des Bodens höher ist, als der im Speicher des Geräts gespeicherte Wert. Falls die Feuchtigkeit niedriger ist, das der programmierte Wert, tritt ein geschlossener Stromkreis auf.

ACHTUNG! Es dürfen keine Batterien mit 1,2 V verwendet werden!

3.4. Reinigung und Wartung

a) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
b) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
c) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
d) Verwenden Sie zur Reinigung ein weiches Tuch.
e) Die Batterien darf nicht im Gerät gelassen werden, wenn es über einen längeren Zeitraum nicht verwendet werden soll.
f) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.
g) Das Gerät darf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Ölen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.

ANWEISUNGEN ZUR SICHEREN ENTSORGUNG VON AKKUBATTERIEN UND BATTERIEN.

In dem Gerät werden 2 x AA 1,5 V Batterien verwendet.

Die verbrauchten Batterien werden in analog zum Vorgang des Einsetzens entnommen werden.

Die Batterien müssen an eine für die Entsorgung zuständige Sammelstelle abgegeben werden.

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können

entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

Technical Data

Description of the parameter	Value of the parameter
Product name	MOISTURE SENSOR
Model	HT-IRI-02
IP code	IP66
Dimensions (Width x Depth x Height) [mm]	72x135x92
Device weight [kg]	167
Power	2 x 1,5V AA batteries
Humidity range [%]	25, 45, 65
Frequency of checking humidity levels [s]	1x60

UMWELT – UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
