NÁVOD K OBSLUZE HT-IRI-02 Hillvert

Popisparametru	Hodnotaparametru
Název výrobku	SENZOR VLHKOSTI
Model	HT-IRI-02
Stupeň krytí IP	IP66
Rozměry (šířka / hloubka / výška) [mm]	72 x 135 x 92
Hmotnost zařízení [g]	167
Napájení zařízení	Baterie 2 x 1.5 V AA
Rozsah odečtu hodnot vlhkosti [%]	25, 45, 65
Frekvence kontroly úrovně vlhkosti [s]	1 x 60

1. Všeobecný popis

Účelem pokynů je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PROSTUDUJTE TYTO POKYNY.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.

Vysvětlení symbolů

Výrobek splňuje požadavky příslušných bezpečnostních norem.

	Před použitím se seznamte s pokyny.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo NEZAPOMEŇTE! popisující danou situaci(všeobecná výstražná značka).
	UPOZORNĚNÍ! Varování před zásahem elektrickým proudem!

Originální pokyny tvoří německá verze. Ostatní jazykové verze jsou překlady z německého jazyka.

2. Bezpečné používání

⚠️UPOZORNĚNÍ! Prostudujte si všechna varování týkající se bezpečnosti a všechny pokyny. Jejich nedodržování může způsobit zasažení elektrickým proudem, požár a/nebo těžké zranění nebo smrt.

Výrazy „zařízení“ nebo „výrobek“ použité u varování a v pokynech se týkají SENZORU VLHKOSTI.

2.1. Bezpečnost

a) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
b) Zjistíte-li poškození nebo závady týkající se fungování výrobku, zařízení okamžitě vypněte a oznamte to oprávněné osobě.
c) V případě pochybností, zda výrobek funguje správně, nebo při zjištění jeho poškození kontaktujte servis výrobce.
d) Opravy výrobku smí provádět výhradně servis výrobce. Výrobek nikdy neopravujte sami!
e) V případě pochybností, zda zařízení funguje správně, kontaktujte servis výrobce.

f) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).
g) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.
h) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.
i) Zařízení uložte mimo dosah dětí a zvířat.
j) Používáte-li toto zařízení spolu s jinými zařízeními, dodržujte rovněž ostatní pokyny k používání.
k) Zařízení není určeno k tomu, aby bylo používáno osobami (včetně dětí) se sníženými psychickými, smyslovými a mentálními funkcemi nebo osobami bez příslušných zkušeností a/nebo znalostí, nejsou-li pod dohledem osoby odpovědné za jejich bezpečnost nebo nebyly-li touto osobou poučeny o obsluze zařízení.
I) Zařízení není hračka. Zabraňte dětem, aby si se zařízením hrály.
m) Před nastavením, výměnou vybavení nebo uložením nástroje vytáhněte zástrčku ze zásuvky.
n) Nepoužívané zařízení uložte mimo dosah dětí a osob neznajících zařízení nebo tyto pokyny k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.
o) Zařízení udržujte v dobrém technickém stavu.
p) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.
q) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.
r) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
s) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
t) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.
u) Při výměně baterie dbejte na správnou polaritu spojů.
v) Nepoužívané baterie uchovávejte mimo dosah dětí.
w) Při čistění nebo používání nikdy neponořujte zařízení do vody ani jiných kapalin.

⚠️UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Zásady používání

Výrobek slouží k monitorování úrovně vlhkosti půdy.

Odpovědnost za veškeré škody způsobené v důsledku používání, které je v rozporu s určením zařízení, nese uživatel.

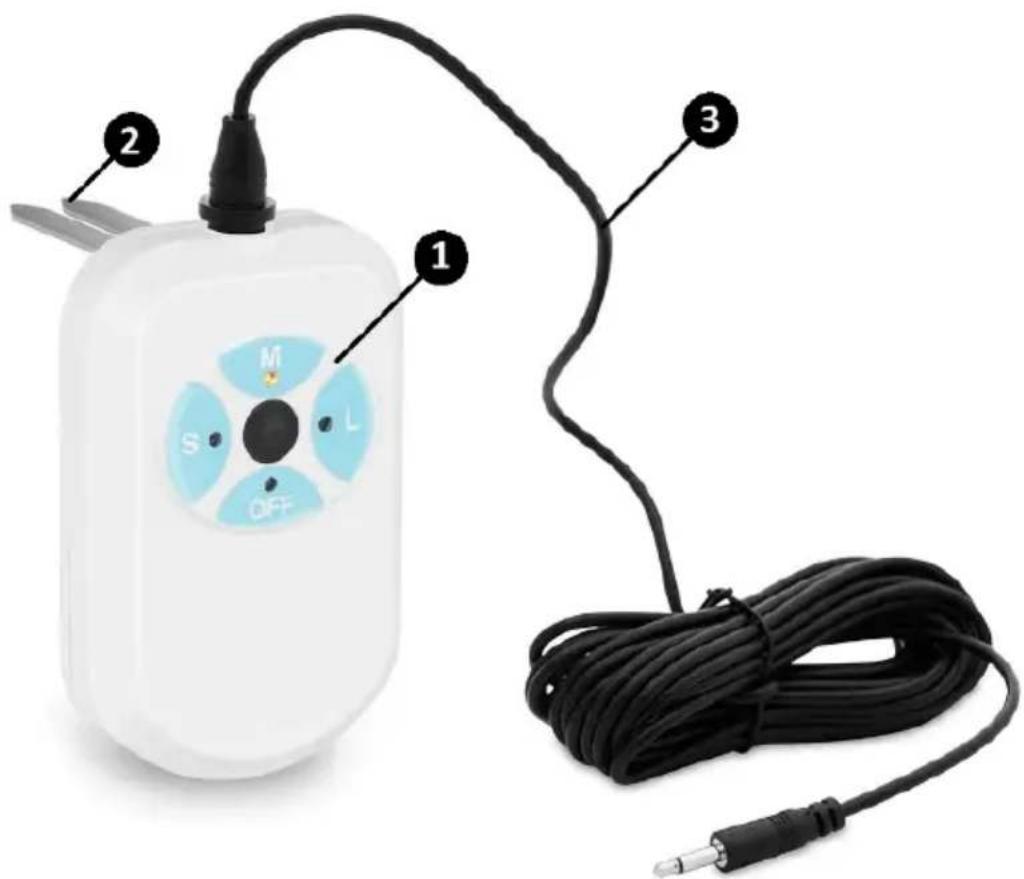

3.1. Popis zařízení

1 – Ovládací panel
2 – Detekční sonda
3 – Napájecí kabel

3.2. Příprava k provozu

Zařízení používejte v dostatečné vzdálenosti od jakýchkoli horkých ploch, mimo dosah dětí a osob se sníženými psychickými, smyslovými a duševními funkcemi.

3.3. Práce se zařízením

a) Než začnete pracovat se zařízením, nainstalujte zdroj napájení. Sundejte víko přihrádky na baterie a nainstalujte baterie se správnou polaritou. Baterie chraňte opětovným nasazením víka.

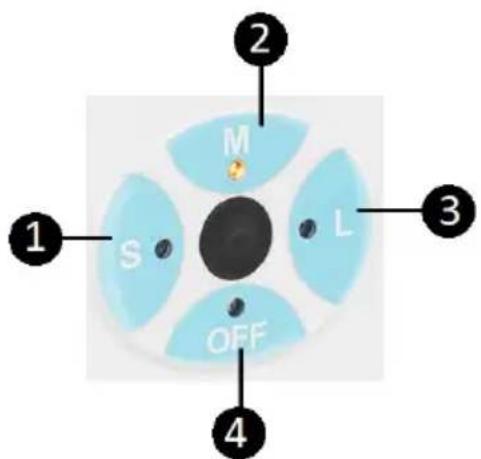

b) Za účelem definování požadované úrovně vlhkosti půdy zvolte na ovládacím panelu příslušný spínač.

S – 25 % úrovně vlhkosti, nízká vlhkost (1).

M – 45 % úrovně vlhkosti, střední vlhkost (2).

L – 65 % úrovně vlhkosti, vysoká vlhkost (3).

OFF – tlačítko pro vypnutí senzoru (4).

Očekávanou úroveň vlhkosti nadefinujete zvolením odpovídajícího spínače na ovládacím panelu a jeho stisknutím.

Senzor má integrované LED kontrolky.

Při výběru úrovně S, M či L se kontrolka rozsvítí. Informuje tím o zvoleném nastavení zařízení. Pokud během 1 minuty nezměníte program, nastavení se uloží do paměti zařízení a LED kontrolka zhasne.

Tolerance intenzity úrovní S, M a L činí +15 %. V případě vyšší realné úrovně vlhkosti půdy senzor vyšle signál do kontroléru. Nastavený cyklus zavlažování půdy bude vynechán.

Pro zahájení práce zařízení:

c) Zastrčte detekční sondy do půdy – zařízení začne měřit.

d) Zařízení má integrovaný nízkonapěťový režim. Pokud napětí baterií klesne pod 2,4 V, všechny kontrolky se naráz rozsvítí a zhasnou. V tom případě je nutné vyměnit baterie za nové.

e) Přípojný port má dva elektrické obvody: otevřený a uzavřený. Otevřený obvod se vyskytuje v případě, že intenzita vlhkosti půdy je vyšší než hodnota uložená v paměti zařízení. Pokud je úroveň vlhkosti nižší než deklarovaná, pak nastává uzavřený obvod.

UPOZORNĚNÍ! Nepoužívejte baterie 1.2 V!

3.4. Čištění a údržba

a) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
b) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
c) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
d) K čistění používejte měkký hadřík.
e) Pokud nebudete zařízení delší dobu používat, vyjměte z něj baterie.
f) K čistění nepoužívejte ostré a/nebo kovové předměty (např. drátěné kartáče nebo kovové pomůcky), které mohou poškodit povrch materiálu, z něhož je zařízení vyrobeno.
g) Zařízení nečistěte látkou s kyselou reakcí, přípravky určenými pro lékařské účely, ředidly, palivem, oleji ani dalšími chemickými látkami, protože mohou zařízení poškodit.

POKyny PRO BEZPEČNÉ ODSTRANĚNÍ AKUMULÁTORŮ A BATERIÍ.

V zařízení jsou nainstalovány baterie 2 x AA 1.5 V.

Vyčerpané baterie demontujte ze zařízení obdobným postupem jako při jejich montáži.

Baterie odevzdejte v místě zodpovědném za likvidaci těchto materiálů.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, v pokynech k obsluze nebo na obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Díky opakovanému použití, využití materiálů nebo jiným formám využívání opotřebovaných zařízení přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci opotřebovaných zařízení vám poskytne orgán místní samosprávy.
