TR-GTB-012 - Akcesoria samochodowe Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Podnóżki do ciężarówek (podnóżki boczne)
Marka	Vevor
Model	TR-GTB-012
Kategoria	Akcesorium samochodowe
Materiał	Stal o wysokiej wytrzymałości z powłoką antykorozyjną
Przybliżona długość	180 cm (do dostosowania w zależności od pojazdu)
Przybliżona szerokość	15 cm
Przybliżona waga	5 kg (para)
Maksymalne zalecane obciążenie	150 kg (na podnóżek)
Liczba punktów mocowania na stronę	4
Rodzaj mocowania	Wsporniki montażowe z nakrętkami zaciskowymi i śrubami M8
Zawartość opakowania	8 wsporników, 16 śrub kołnierzowych M8, 16 podkładek płaskich M8, 8 nakrętek kołnierzowych M8, 8 nakrętek zaciskowych M8, 2 rękawiczki, wstępnie zamontowane okucia
Główne funkcje	Ułatwienie dostępu do pojazdu, ochrona progów, walory estetyczne
Instalacja	Mocowanie do progów za pomocą wsporników i nakrętek zaciskowych; wymaga 4 punktów na stronę
Kompatybilność	Niekompatybilny z pojazdami z silnikiem diesla; odpowiedni dla większości ciężarówek i SUV-ów benzynowych
Konserwacja	Okresowo sprawdzać dokręcenie śrub; czyścić wilgotną szmatką; smarować w razie potrzeby
Bezpieczeństwo	Moment dokręcania: 15 ft·lb (20 Nm); nie używać, jeśli brakuje części lub są uszkodzone
Gwarancja	Gwarancja elektroniczna na www.vevor.com/support
Możliwość naprawy	Części zamienne dostępne za pośrednictwem serwisu Vevor; standardowe śruby i wsporniki
Informacje ogólne	Wyprodukowano w Chinach; importowane przez Sanven Technology (USA) i SHUNSHUN GmbH (UE)

Często zadawane pytania - TR-GTB-012 Vevor

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować klucza nastawnego lub nasadki 13 mm, płaskiego śrubokręta i ewentualnie wiertarki, jeśli oryginalne otwory nie są obecne. Zalecany jest klucz dynamometryczny do dokręcenia z momentem 15 ft·lb.

Czy te podnóżki są kompatybilne z moją ciężarówką z silnikiem diesla?

Nie, zgodnie z instrukcją są NIEKOMPATYBILNE z pojazdami z silnikiem diesla. Są odpowiednie dla pojazdów benzynowych.

Jak zamocować wsporniki, jeśli mój pojazd ma fabryczne wkładki gwintowane?

Jeśli twoje progi mają wkładki gwintowane i nakrętki do spawania, najpierw oczyść rdzę i brud, a następnie nasmaruj gwinty. Używaj bezpośrednio wkładek bez nakrętek zaciskowych.

Jaka jest maksymalna waga obsługiwana przez każdy podnóżek?

Maksymalne zalecane obciążenie wynosi około 150 kg na podnóżek, ale zależy to od wytrzymałości punktów mocowania. Regularnie sprawdzaj dokręcenie.

Jak konserwować podnóżki, aby uniknąć rdzy?

Regularnie czyść je wilgotną szmatką i łagodnym detergentem. Dokładnie osusz. W razie potrzeby nałóż spray antykorozyjny. Sprawdzaj śruby, aby uniknąć poluzowania.

Czy mogę zainstalować te podnóżki sam(a)?

Zdecydowanie zaleca się obecność dwóch osób do podniesienia i ustawienia belki podnóżka. Instalacja jest możliwa samodzielnie, ale trudniejsza i bardziej ryzykowna.

Czy dołączone rękawiczki są wielokrotnego użytku?

Tak, rękawiczki są wielokrotnego użytku. Noś je podczas instalacji, aby chronić dłonie przed ostrymi krawędziami i brudem.

Co zrobić, jeśli brakuje części lub są uszkodzone?

Zrób zdjęcie brakujących lub uszkodzonych części i skontaktuj się z działem obsługi klienta Vevor przez www.vevor.com/support. Wyślą ci części zamienne.

Czy na ten produkt jest gwarancja?

Tak, dołączona jest gwarancja elektroniczna. Odwiedź stronę www.vevor.com/support, aby zarejestrować produkt i uzyskać szczegóły gwarancji.

Jak wyregulować położenie podnóżków po instalacji?

Przed ostatecznym dokręceniem możesz przesuwać szyny montażowe, aby dostosować położenie. Po osiągnięciu poziomu dokręć wszystkie śruby momentem 15 ft·lb.

INSTRUKCJA OBSŁUGI TR-GTB-012 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

NAKŁADKI DO SAMOCHODÓW CIĘŻAROWYCH

MODEL:TR-GTB-012

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

JAZDA CIĘŻARÓWKA

DESKI

MODEL:TR-GTB-012

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Lista części

	Ilość	Opis
A	×8	Uchwyt montażowy
B	×16	Śruba kołnierzowa M8 z łbem sześciokątnym
C	×16	Podkładka płaska M8
D	×8	Sześciokątna nakrętka kołnierzowa M8
I	×8	Nakrętka zaciskowa M8
F	×2	Rękawica
Wstępnie zainstaluj na pasku schodkowym
G	×16	Podkładka płaska M8
H	×16	Śruba kołnierzowa M8 z łbem sześciokątnym

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem instalacji.

Odpowiednie narzędzia poprawią jakość montażu i skrócą czas jego montażu.

NIE jest kompatybilny z pojazdami z silnikiem Diesla.

W przypadku stwierdzenia brakujących części lub jakichkolwiek uszkodzeń, prosimy o zrobienie zdjęcia i skontaktowanie się z nami.

Profesjonalny montaż byłby wysoce zalecany.

Krok 1

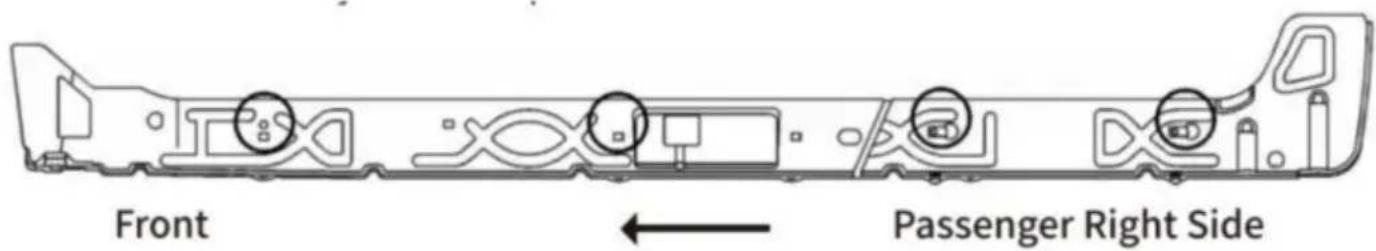

1. Zlokalizować (4) pozycje montażowe po każdej stronie.
2. Wyjmij gumowe zatyczki z wewnętrznego panelu wahaczy.
3. Włóż nakrętki zaciskowe do istniejących otworów w wewnętrznym panelu wahacza.

Uwaga: Niektóre pojazdy mogą być wyposażone w gwintowane wkładki w panelu wahacza. Użyj ich bezpośrednio w kroku 2.

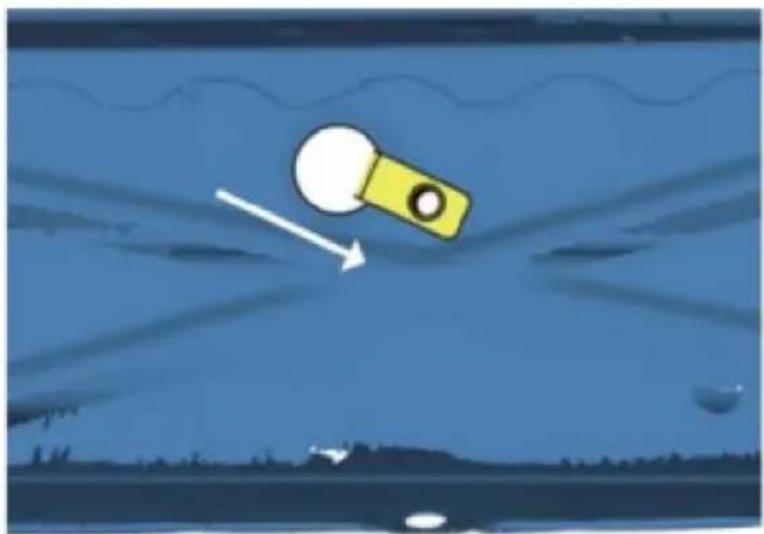

Włóż nakrętkę zaciskową M8 do dużego otworu i nad mniejszym otworem obok, z gwintami wewnątrz wewnętrznego panelu wahacza.

1. Przymocuj wspornik do wewnętrznego panelu wahacza i zabezpiecz go za pomocą (1) śruby sześciokątnej M8 i (1) płaskiej podkładki M8.
2. Przymocuj wspornik do spoiny zaciskowej za pomocą (1) śruby sześciokątnej M8, (1) podkładki płaskiej M8, (1)

Nakrętka sześciokątna M8.

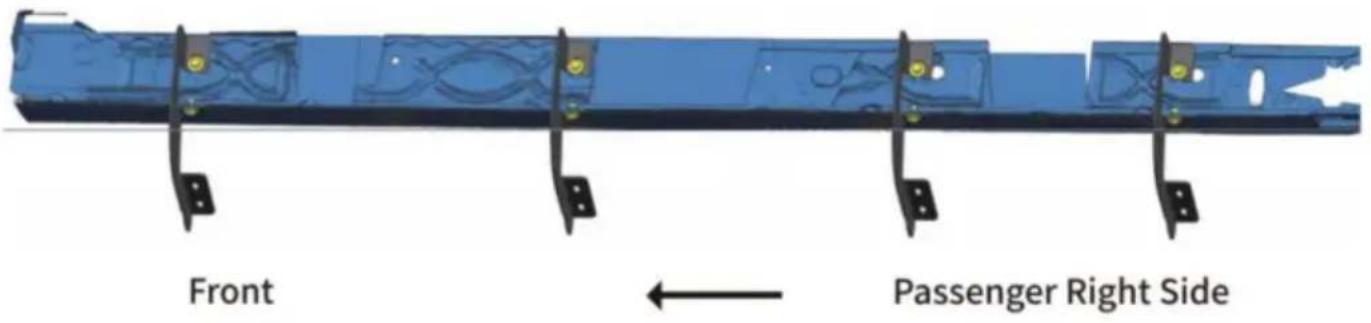

1. Powtórz, aby zainstalować pozostałe wsporniki; nie dokręcaj całkowicie.

Notatka :

Do pojazdów z fabrycznymi wkładkami gwintowanymi i nakrętkami do , oczyścić z rdzy i brudu przyspawania wokół gwintów przed montażem. Wymagane jest odpowiednie smarowanie.

1. Wymontuj (8) śruby sześciokątne M8 i (8) płaską podkładkę M8 z pręta stopnia.
2. Przesuń szyny montażowe do odpowiednich pozycji.
3. Z pomocą podnieś i przymocuj poręcz do wsporników.

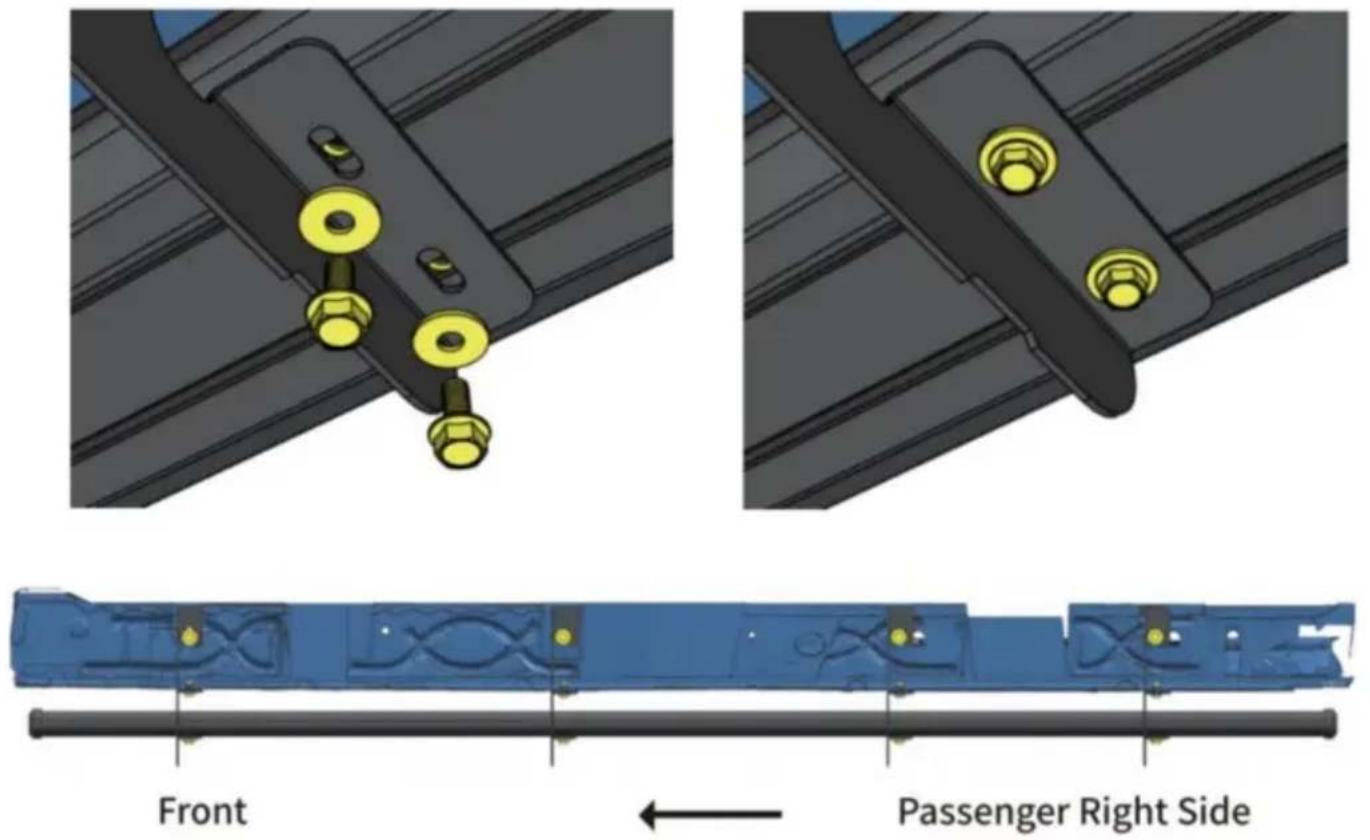

Przymocuj drążek schodkowy do wsporników za pomocą (8) śrub sześciokątnych M8 i (8) podkładek płaskich M8.

1. Powtórz tę czynność, aby zamontować drugi stopień boczny; nie dokręcaj go całkowicie.

Notatka :

Sześciokątną śrubę kołnierzową M8(H) i płaską podkładkę M8(G) należy wstępnie zamontować na wsporniku stopnia.

Dokręcić śruby i nakrętki sześciokątne M8 w pojazdach momentem obrotowym 15 ft-lbs.

1. Wypoziomuj wspornik stopnia i dokręć śruby sześciokątne M8 momentem obrotowym 15 ft-lbs.
2. Po zamontowaniu poręczy należy okresowo sprawdzać, czy wszystkie elementy montażowe są dobrze zamocowane.
