BRUKSANVISNING TR-GTB-012 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LASTBORDAR

MODELL:TR-GTB-012

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de

VEVOR®

TOUGH TOOLS, HALF PRICE

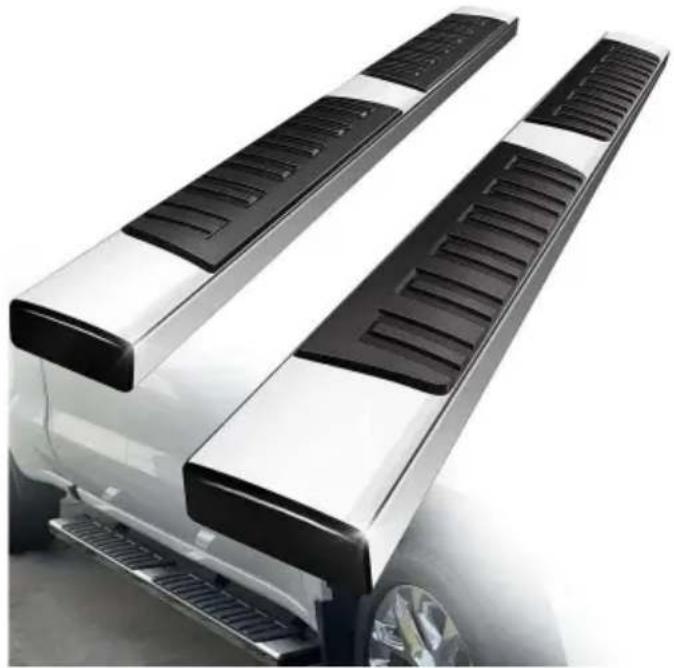

LASTBIL KÖR BRÄDER

MODELL:TR-GTB-012

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på

Delarlista

	Antal	Beskrivning
A	×8	Monteringsfäste
B	×16	M8 sexkantsflänsbult
C	×16	M8 platt bricka
D	×8	M8 sexkantsflänsmutter
och	×8	M8 Clip Mutter
F	×2	Handske
Förinstallera på Step Bar
G	×16	M8 platt bricka
H	×16	M8 sexkantsflänsbult

1. Före installation

Läs denna instruktion noggrant innan du påbörjar installationen.

Rätt verktyg kommer att förbättra kvaliteten på installationen och minska den tid som kräv. Den är INTE kompatibel med dieselmotorfordon.

Om saknade delar eller någon skada hittas, ta en bild och kontakta oss.

Professionell installation skulle starkt rekommenderas.

Steg

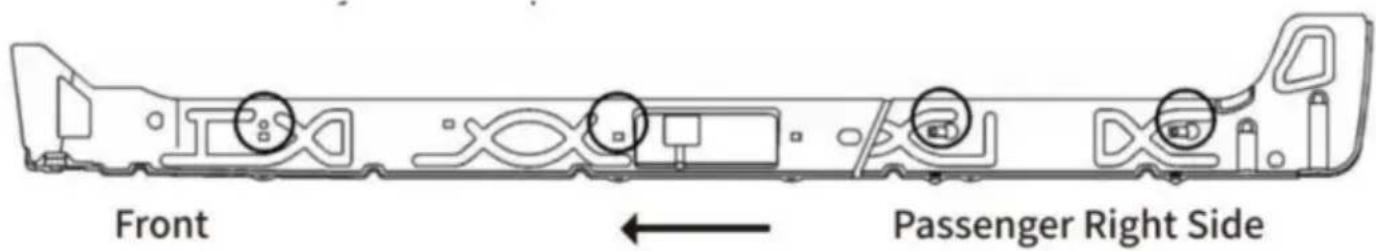

1 1. Leta reda på (4) monteringspositioner på varje sida.
2. Ta bort gummipluggarna på den inre vipppanelen.
3. Sätt i klämmuttrarna i befintliga hål i den inre vipppanelen.

Obs: Vissa fordon kan vara utrustade med gängade insatser i vipppanelen. Använd dem direkt i steg 2.

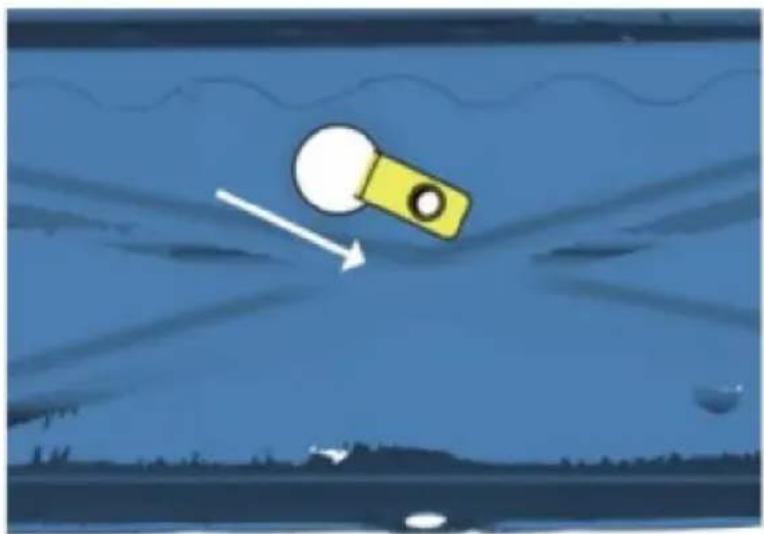

Sätt in M8-clipsmuttern i det stora hålet och över det mindre hålet bredvid, med gängor inuti den inre vipppanelen.

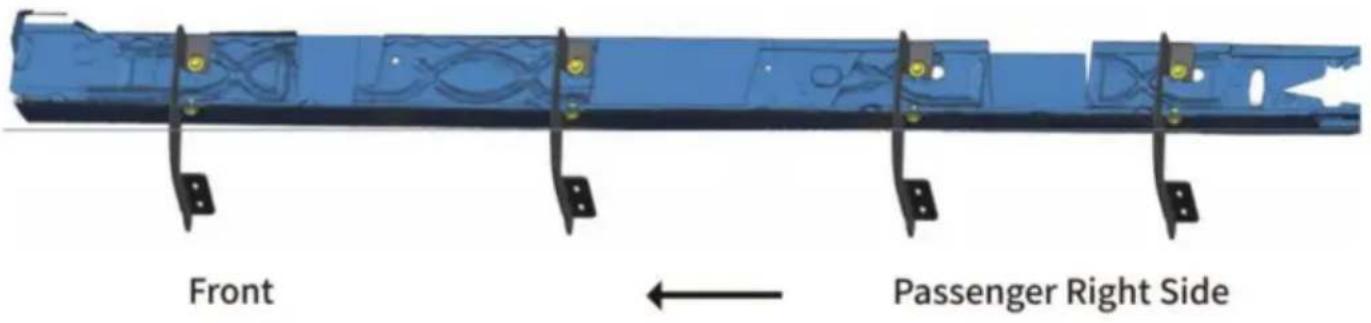

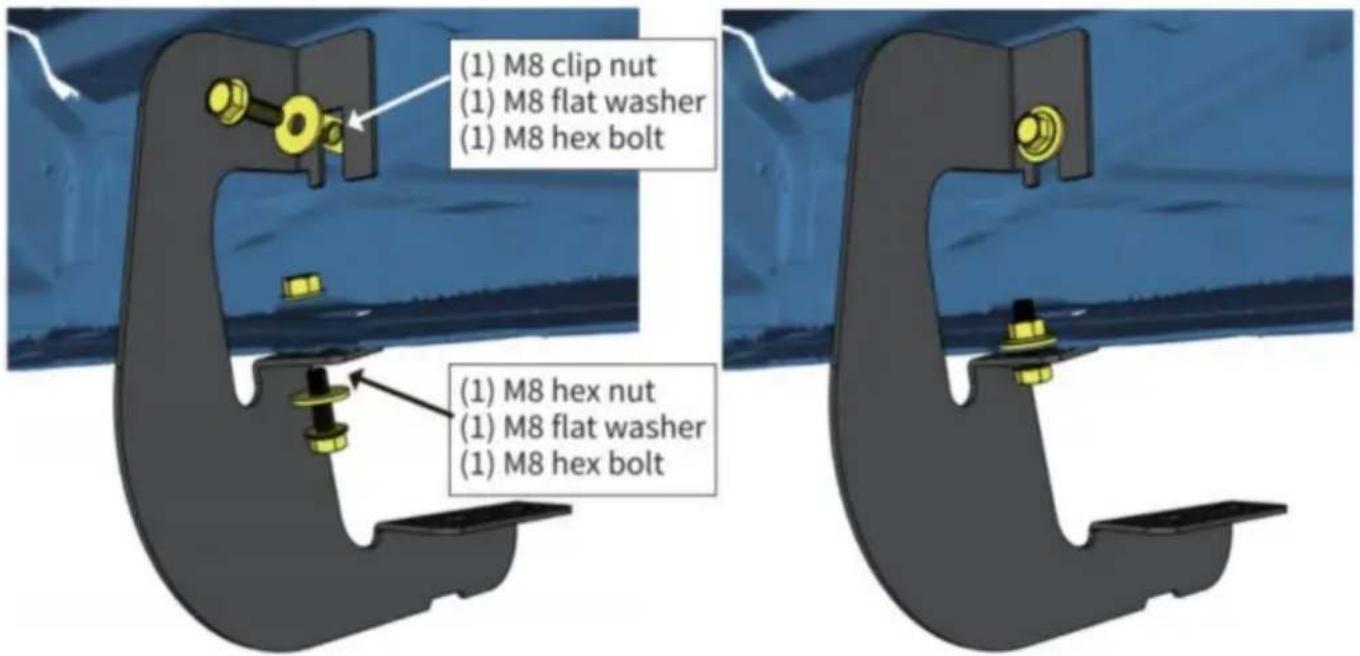

1. Fäst fästet på den inre vipppanelen och fäst den med (1) M8 sexkantsbult och (1) M8 platt bricka.
2. Fäst fästet för nypsvetsning med (1) M8 sexkantsbult, (1) M8 platt bricka, (1) M8 sexkantmutter.
3. Upprepa för att installera de återstående fästena; dra inte åt helt.

(1) M8 clip nut (1) M8 flat washer (1) M8 hex bolt (1) M8 hex nut (1) M8 flat washer (1) M8 hex bolt

Notera :

För fordon med fabriksgängade insatser och svetsmuttrar runt, rengör rost och smuts gängorna före installation. Rätt smörjning krävs.

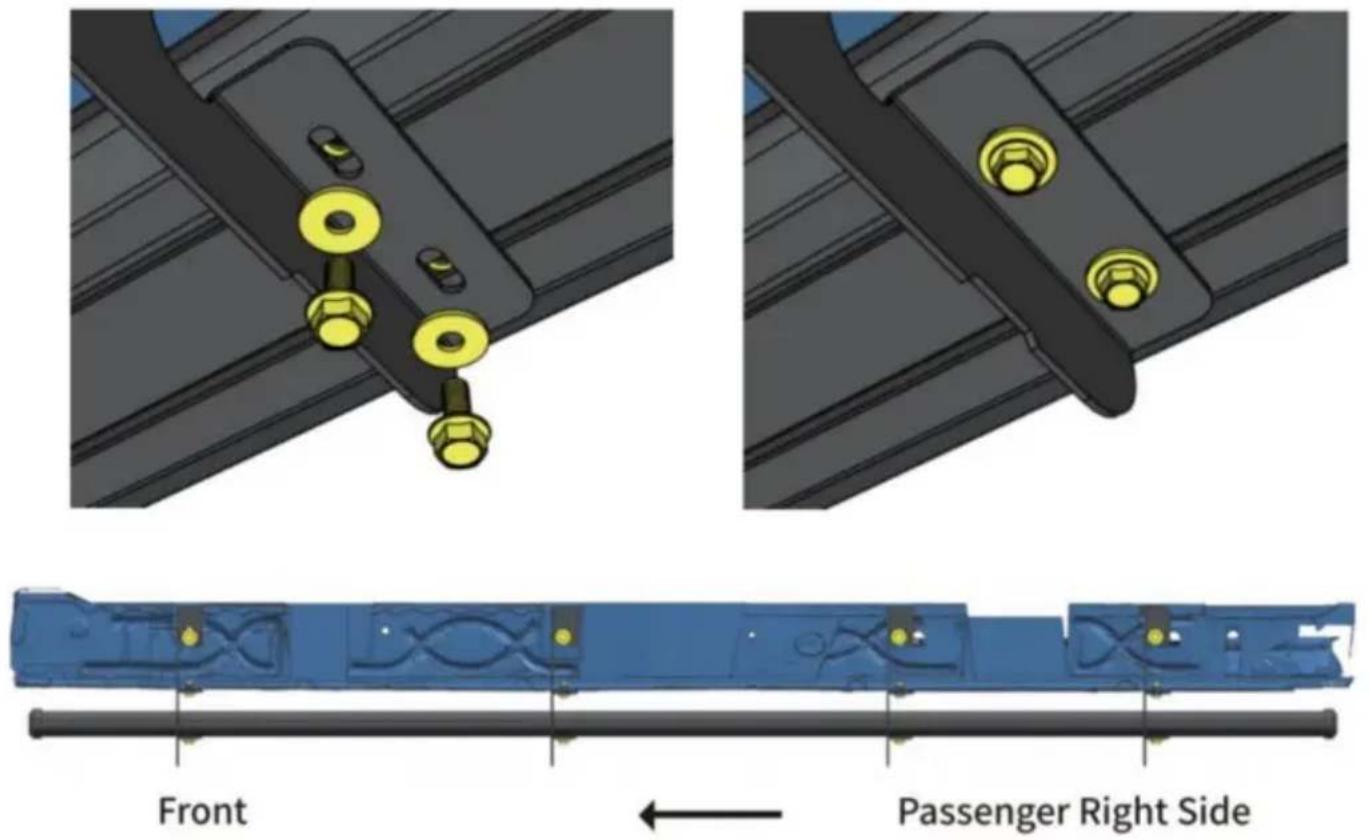

1. Ta bort (8) M8 sexkantsbultar och (8) M8 plattbricka från stegstången.
2. Skjut monteringsspåren till rätt positioner.
3. Lyft och fäst stegstången på fästen med hjälp.
   Fäst stegstången på fästena med (8) M8 sexkantsbultar och (8) M8 plana brickor.
4. Upprepa för att installera den andra stegstängen på sidan; dra inte åt den helt.

Notera :

M8(H) sexkantsflänsbult och M8(G) platt bricka förinstalleras på stegstången.

1. Dra åt M8 sexkantsbultar och muttrar på fordon med 15 ft-lbs vridmoment.
2. Justera stegstängen till nivå och dra åt M8 sexkantsbultar med 15 ft-lbs vridmoment.
3. Efter att stegstången har installerats, kontrollera regelbundet för att säkerställa att all monteringsutrustning förblir säker och åtdragen.
