MANUALE UTENTE TR-GTB-012 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PEDALINI PER CAMION

MODELLO:TR-GTB-012

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi

VEVOR®

TOUGH TOOLS, HALF PRICE

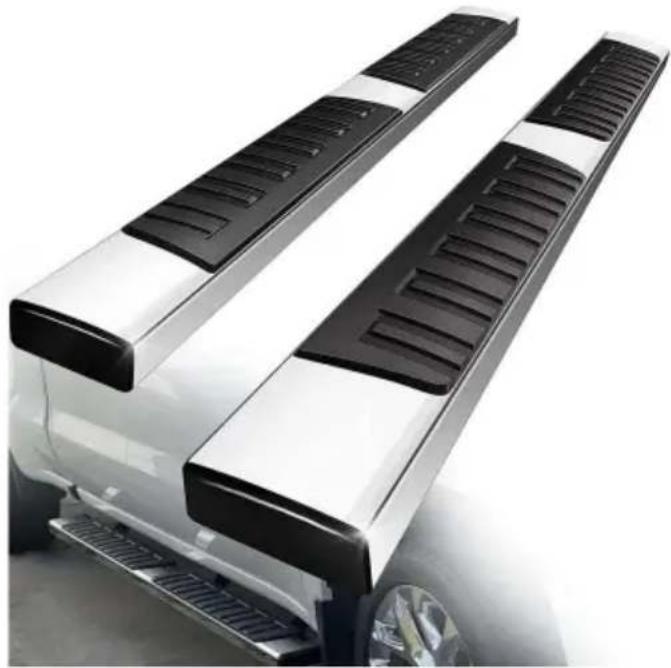

CAMION IN CORSA SCHEDE

MODELLO:TR-GTB-012

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro

Elenco delle parti

	Qtà	Descrizione
UN	×8	Staffa di fissaggio
B	×16	Bullone flangiato esagonale M8
C	×16	Rondella piatta M8
D	×8	Dado flangiato esagonale M8
E	×8	Dado a clip M8
F	×2	Guanto
Preinstallare sulla Step Bar
G	×16	Rondella piatta M8
H	×16	Bullone flangiato esagonale M8

1. Prima dell'installazione

Leggere attentamente queste istruzioni prima di iniziare l'installazione.

Strumenti adeguati miglioreranno la qualità dell'installazione e ridurranno il tempo richiesto.

NON è compatibile con i veicoli con motore diesel.

Se si riscontrano parti mancanti o danni, scattare una foto e contattarci.

L'installazione professionale sarebbe altamente raccomandata.

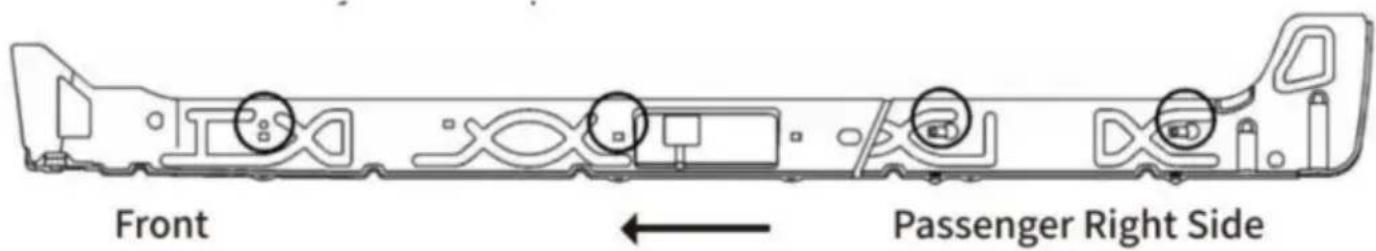

Passaggio 1 1. Individuare le posizioni di montaggio (4) su ciascun lato.

1. Rimuovere i tappi di gomma sul pannello oscillante interno.

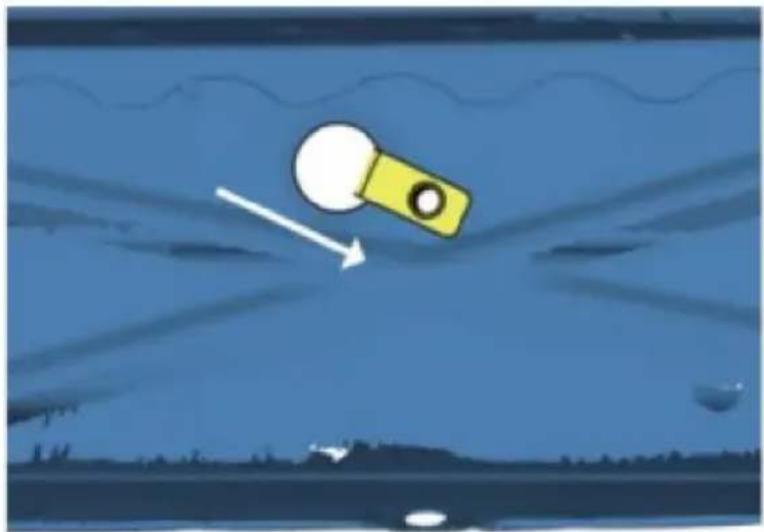

2. Inserire i dadi a clip nei fori esistenti nel pannello oscillante interno.

Nota: alcuni veicoli possono essere dotati di inserti filettati nel pannello basculante. Usateli direttamente nel passaggio 2.

Inserisci il dado a clip M8 sul foro grande e sopra il foro più piccolo accanto ad esso, con la filettatura all'interno del pannello oscillante interno.

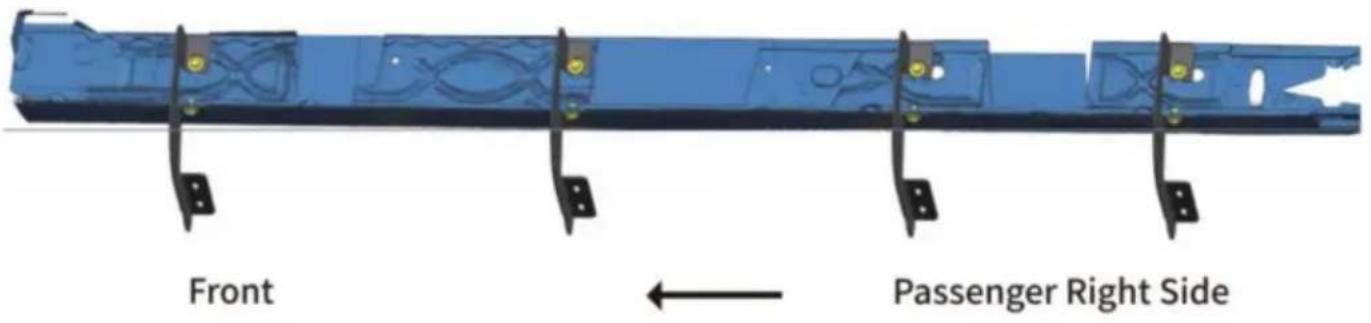

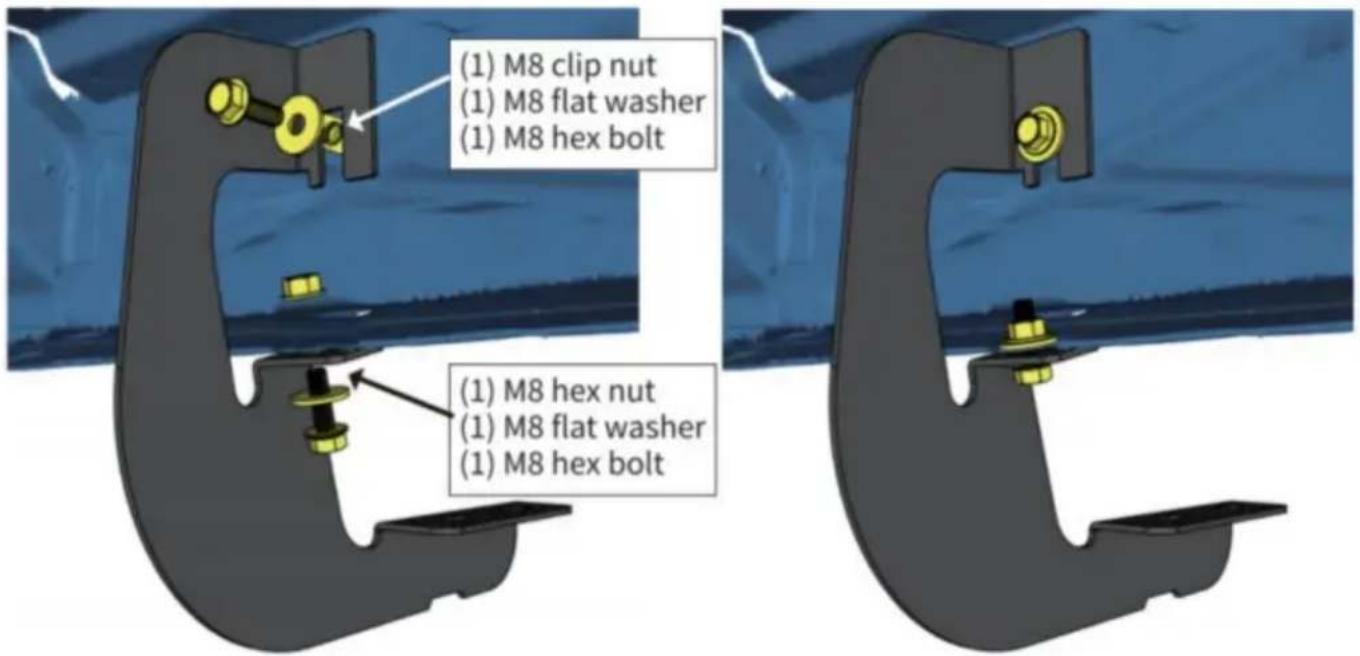

Passaggio 2 1 . Collegare la staffa al pannello oscillante interno e fissarla con (1) bullone esagonale M8 e (1) rondella piatta M8.

1. Fissare la staffa per saldare con (1) bullone esagonale M8, (1) rondella piatta M8, (1) Dado esagonale M8.
2. Ripetere per installare le staffe rimanenti; non serrare completamente.

(1) M8 clip nut (1) M8 flat washer (1) M8 hex bolt (1) M8 hex nut (1) M8 flat washer (1) M8 hex bolt

Nota :

Per veicoli con inserti filettati di fabbrica e dadi saldati attorno alle, pulire la ruggine e lo sporco filettature prima dell'installazione. È necessaria una lubrificazione adeguata.

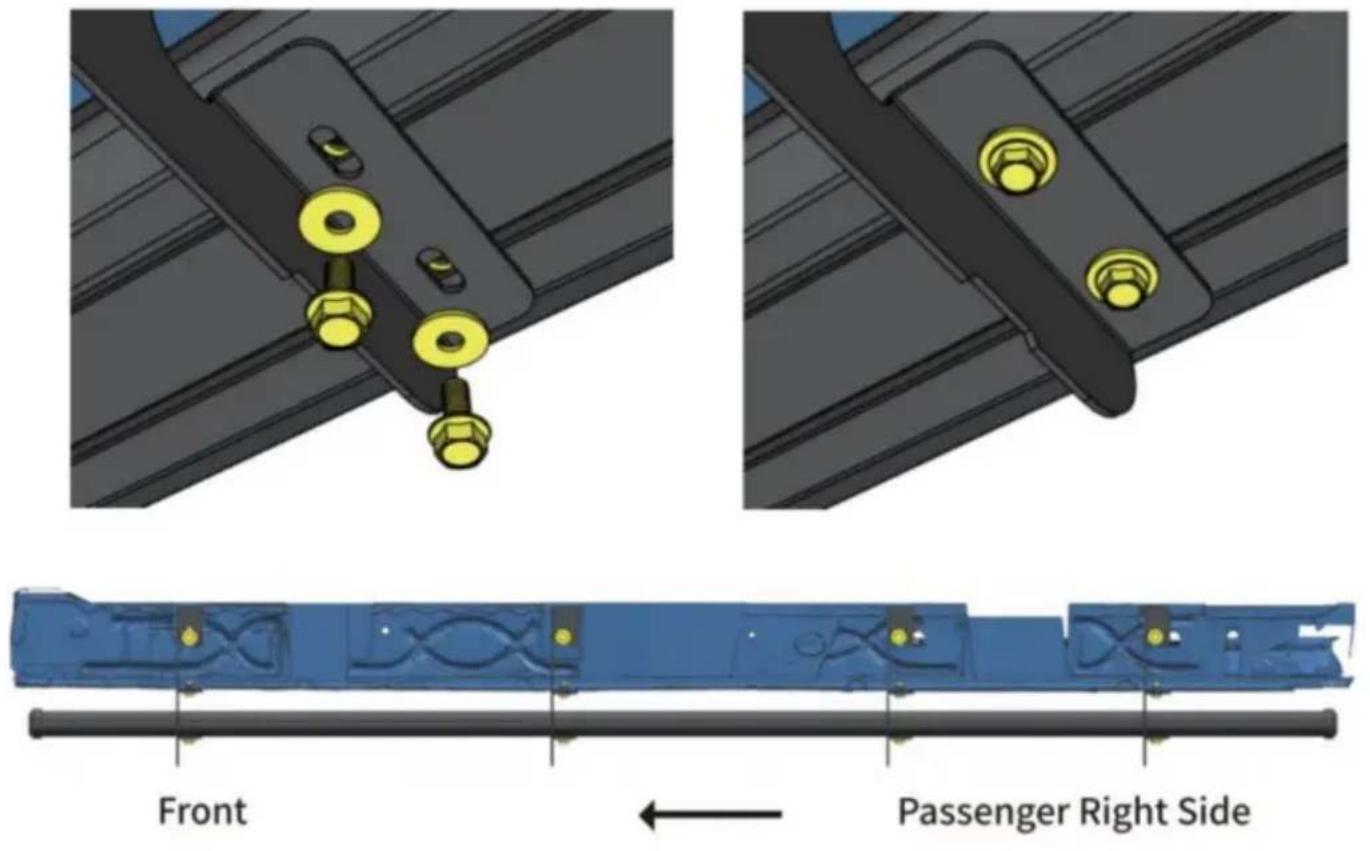

Passaggio 3 1. Rimuovere (8) bulloni esagonali M8 e (8) rondella piatta M8 dalla barra a gradino.
2. Far scorrere i binari di montaggio nelle posizioni corrette.
3. Con l'aiuto, sollevare e fissare la barra a gradino alle staffe.

Fissare la barra gradino sulle staffe con (8) bulloni esagonali M8 e (8) rondelle piatte M8.

1. Ripetere per installare l'altra barra del gradino laterale; non serrarlo completamente.

Nota :

Bullone flangiato esagonale M8(H) e rondella piatta M8(G) preinstallati sulla barra gradino.

Passaggio 4 1. Stringere i bulloni e i dadi esagonali M8 sui veicoli con una coppia di 15 piedi-libbre.
2. Regolare la barra gradino per livellarla e serrare i bulloni esagonali M8 con una coppia di 15 piedi-libbre.
3. Dopo aver installato la barra a gradino, effettuare un controllo periodico per garantire che tutti gli accessori di montaggio rimangano sicuri e serrati.
