GEBRUIKSAANWIJZING TR-GTB-012 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met

VEVOR®

TOUGH TOOLS, HALF PRICE

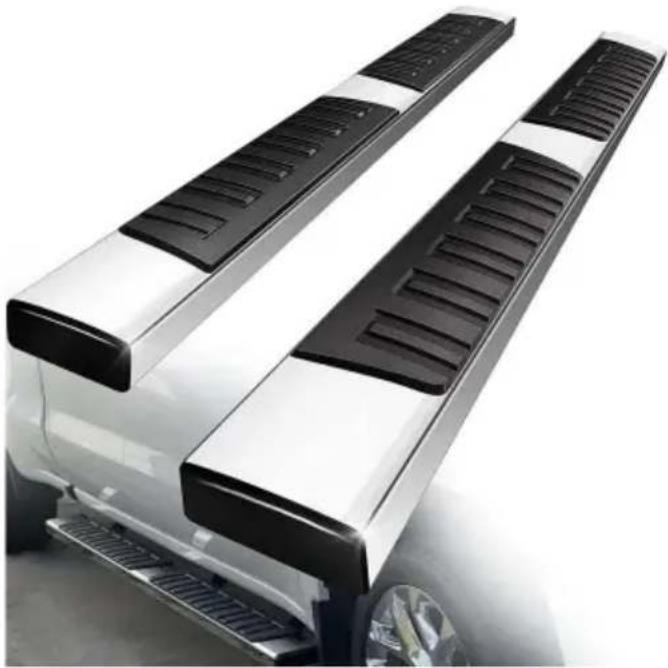

VRACHTWAGEN LOOPT BORDEN

MODEL: TR-GTB-012

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates

Onderdelen lijst

	Aantal	Beschrijving
A	× 8	Montagebeugel
B	× 16	M8 zeskantflensbout
C	× 16	M8 platte sluitring
D	× 8	M8 zeskantflensmoer
EN	× 8	M8 Klemmoer
F	× 2	Handschoen
Pre-installatie op Step Bar
G	× 16	M8 platte sluitring
H	× 16	M8 zeskantflensbout

Lees deze instructie zorgvuldig door voordat u met de installatie begint.

Het juiste gereedschap verbetert de kwaliteit van de installatie en verkort de benodigde tijd.

Het is NIET compatibel met voertuigen met dieselmotor.

Als er ontbrekende onderdelen of schade worden aangetroffen, maak dan een foto en neem contact met ons op.

Een professionele installatie wordt ten zeerste aanbevolen.

Stap1

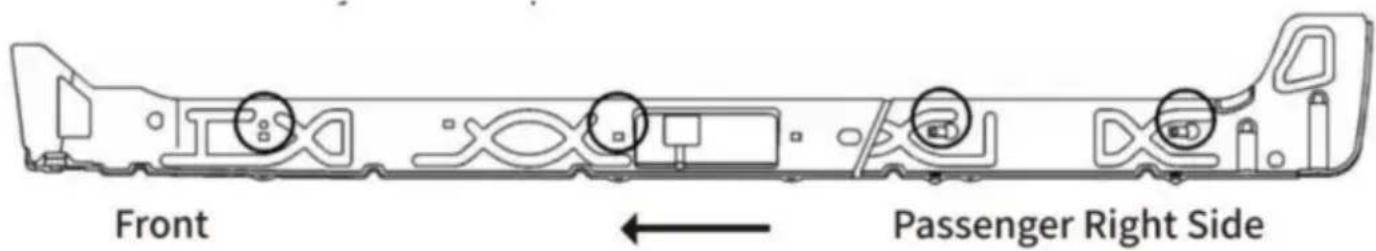

1. Zoek (4) montageposities aan elke kant.
2. Verwijder de rubberen pluggen op het binnenste rockerpaneel.

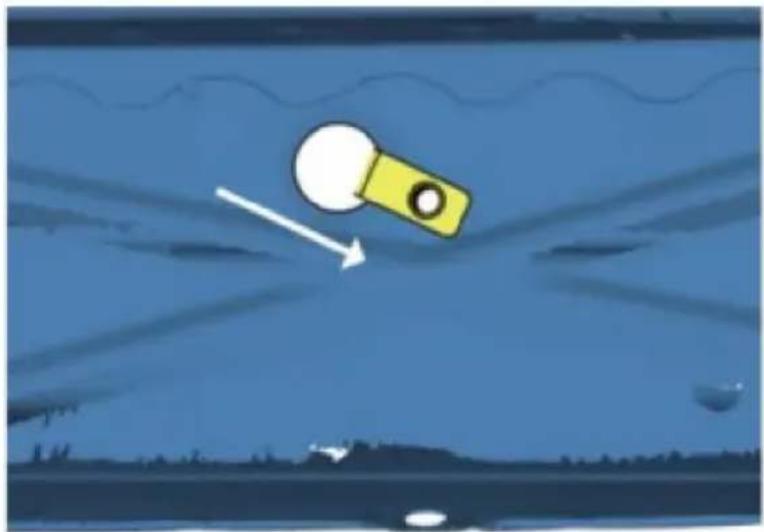

3. Steek clipmoeren in de bestaande gaten in het binnenste rockerpaneel.

Opmerking: Sommige voertuigen zijn mogelijk uitgerust met inzetstukken met schroefdraad in het dorpelpaneel. Gebruik ze direct in stap 2.

Steek de M8 klemmoer op het grote gat en over het kleinere gat ernaast, met de schroefdraad aan d binnenkant van het binnenste rockerpaneel.

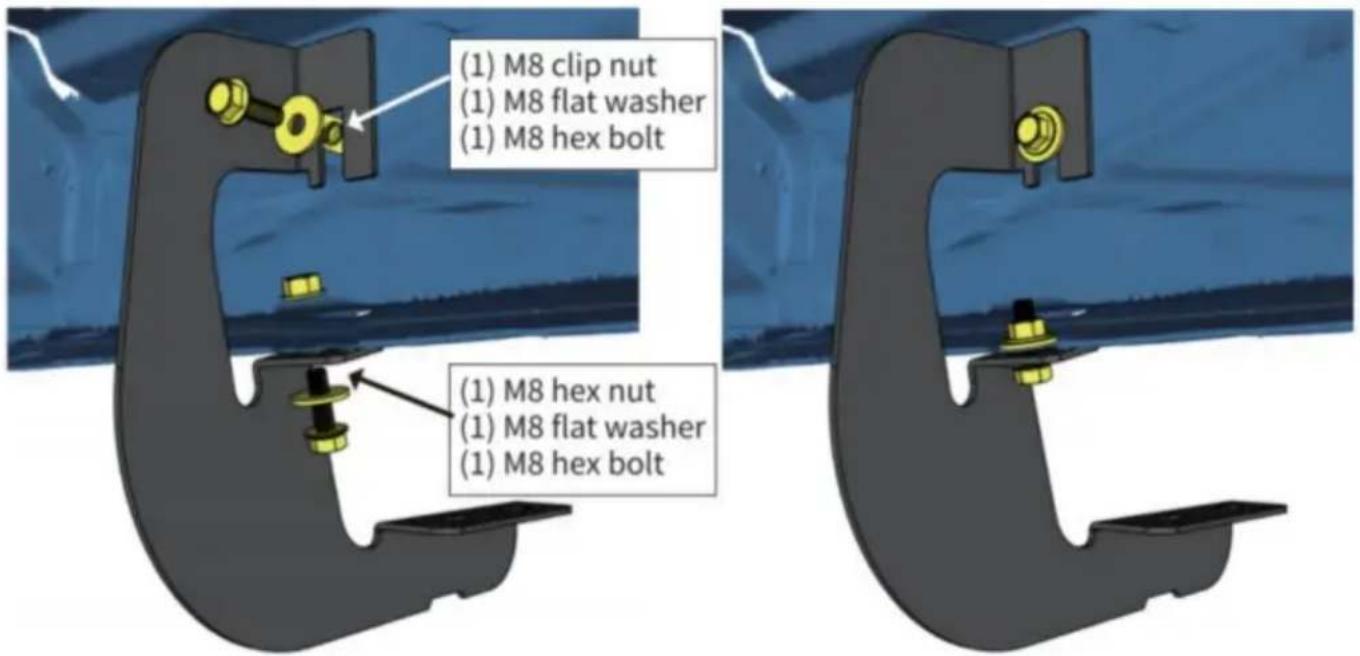

1. Bevestig de beugel aan het binnenste rockerpaneel en zet deze vast met (1) M8 zeskantbout er (1) M8 platte ring.
2. Zet de beugel vast op de klemlas met (1) M8 zeskantbout, (1) M8 platte sluitring, (1) M8 zeskantmoer.

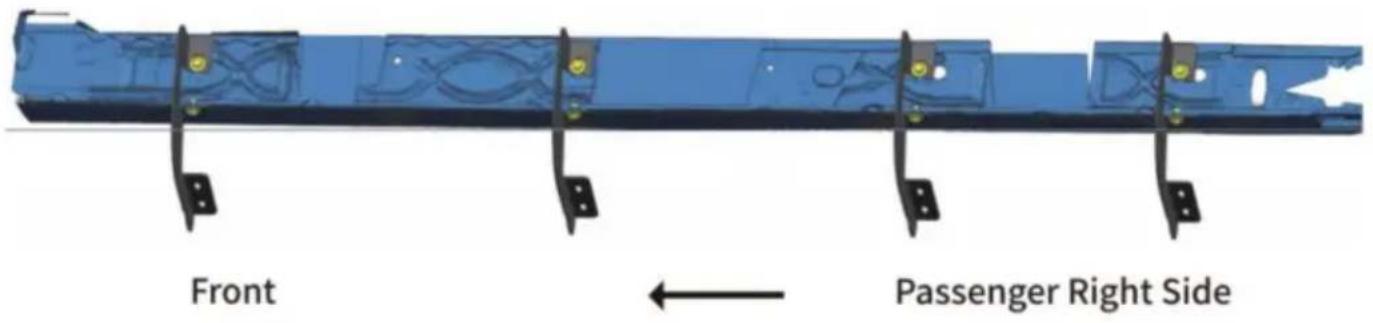

3. Herhaal dit om de resterende beugels te installeren; niet volledig vastdraaien.

(1) M8 clip nut (1) M8 flat washer (1) M8 hex bolt (1) M8 hex nut (1) M8 flat washer (1) M8 hex bolt

Opmerking :

Voor voertuigen met fabrieksinzetstukken met schroefdraad en , reinig de roest en het vuil lasmoeren rond de schroefdraad vóór installatie. Een goede smering is vereist.

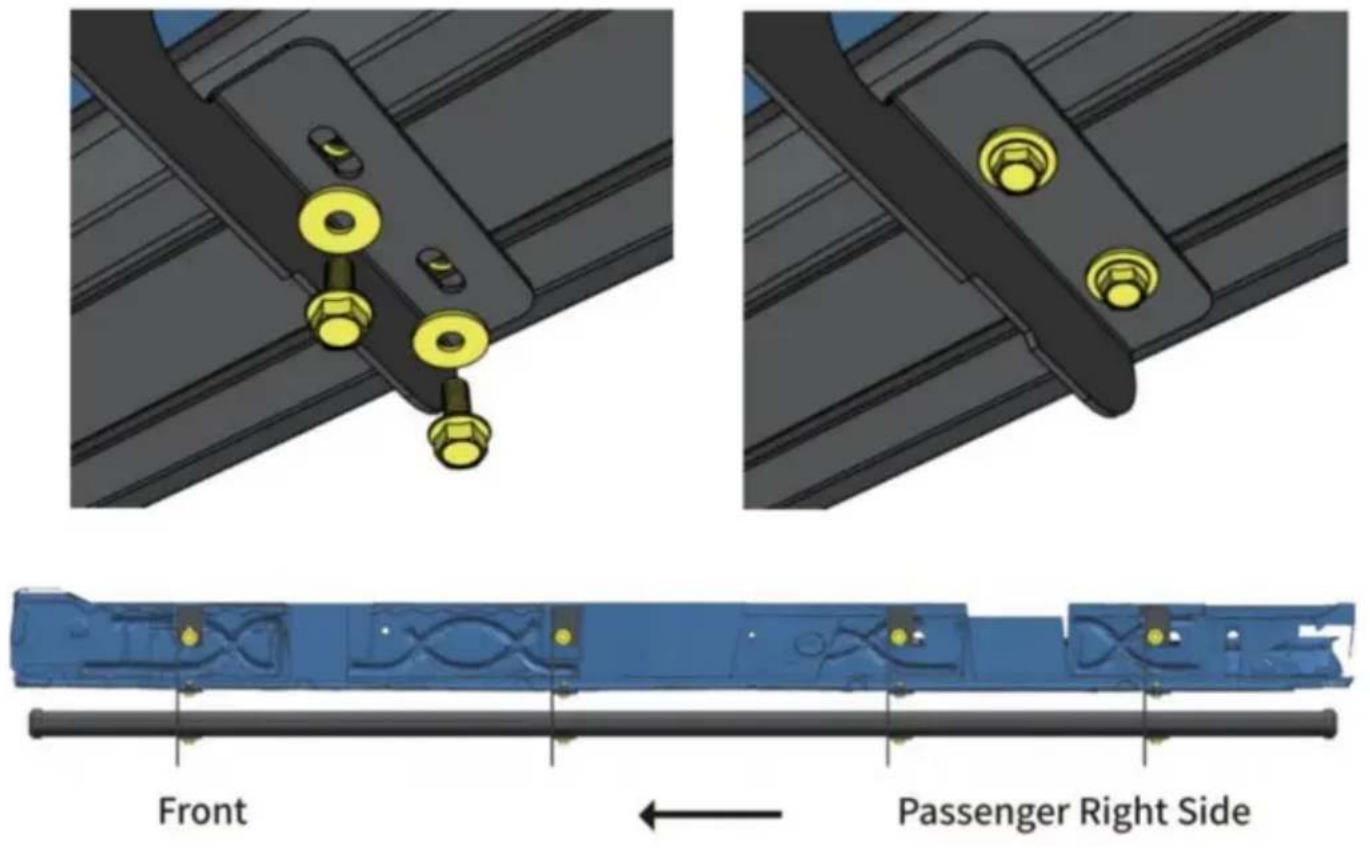

1. Verwijder (8) M8 zeskantbouten en (8) M8 platte sluitring van de treeplank.
2. Schuif de montagerails naar de juiste posities.
3. Til met hulp de opstapstang op en bevestig deze aan de beugels.
   Zet de treeplank vast op de beugels met (8) M8 zeskantbouten en (8) M8 platte ringen.
4. Herhaal dit om de andere zijstapbalk te installeren; draai hem niet helemaal vast.

Opmerking :

M8(H) zeshoekige flensbout en M8(G) platte ring vooraf installeren op treeplank.

Draai de M8 zeskantbouten en -moeren op voertuigen vast met een koppel van 15 ft-lbs.

1. Stel de trapstang af zodat deze waterpas staat en draai de M8 zeskantbouten vast met een koppel van 15 ft-lbs.
2. Nadat de opstapstang is geïnstalleerd, dient u periodiek te controleren of al het bevestigingsmateriaal goed vastzit en goed vastzit.
