BEDIENUNGSANLEITUNG TR-GTB-012 Vevor
Technischer Support und E-Garantiezertifikat www.vevor.com/support
LKW-Trittbretter
MODELL:TR-GTB-012
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE

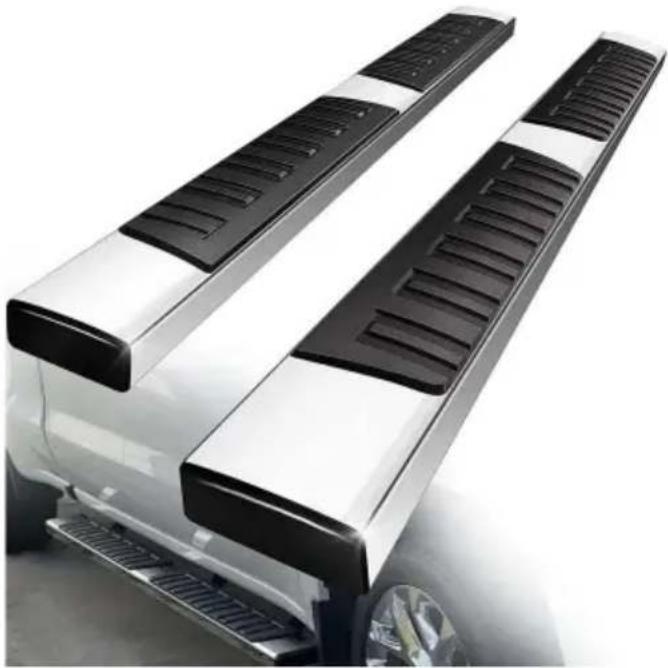

LKW-LAUF BOARDS
MODELL:TR-GTB-012
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:
Technischer Support und E-Garantiezertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.
Liste der Einzelteile
| Menge | Beschreibung | |
| A | ×8 | Montagehalterung |
| B | ×16 | M8 Sechskant-Flanschschraube |
| C | ×16 | M8-Unterlegscheibe |
| D | ×8 | M8 Sechskant-Flanschmutter |
| UND | ×8 | M8 Clipmutter |
| F | ×2 | Handschuh |
| Vorinstallation auf der Trittleiste | ||
| G | ×16 | M8-Unterlegscheibe |
| H | ×16 | M8 Sechskant-Flanschschraube |
PFLEGE- UND GEBRAUCHSANWEISUNGEN
1. Vor der Installation
Lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen.
Die richtigen Werkzeuge verbessern die Qualität der Installation und verkürzen den Zeitaufwand.
Es ist NICHT mit Fahrzeugen mit Dieselmotor kompatibel.
Sollten fehlende Teile oder Schäden festgestellt werden, machen Sie bitte ein Foto und kontaktieren Sie uns.
Eine professionelle Installation wäre sehr zu empfehlen.
Schritt

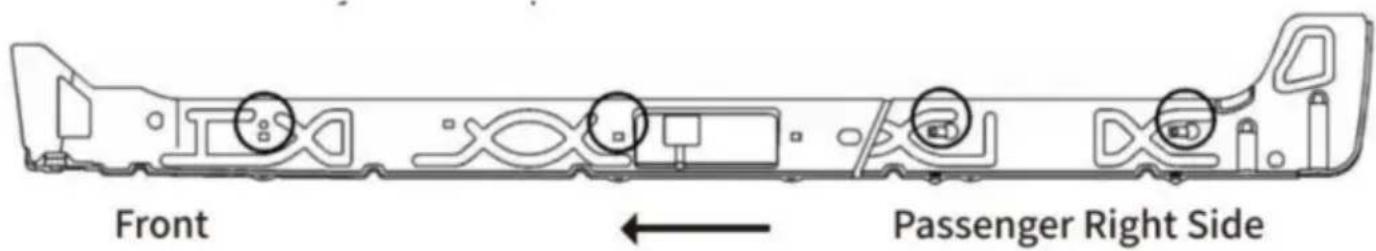

1 1. Suchen Sie (4) Montagepositionen auf jeder Seite.
2. Entfernen Sie die Gummistopfen am inneren Schweller.

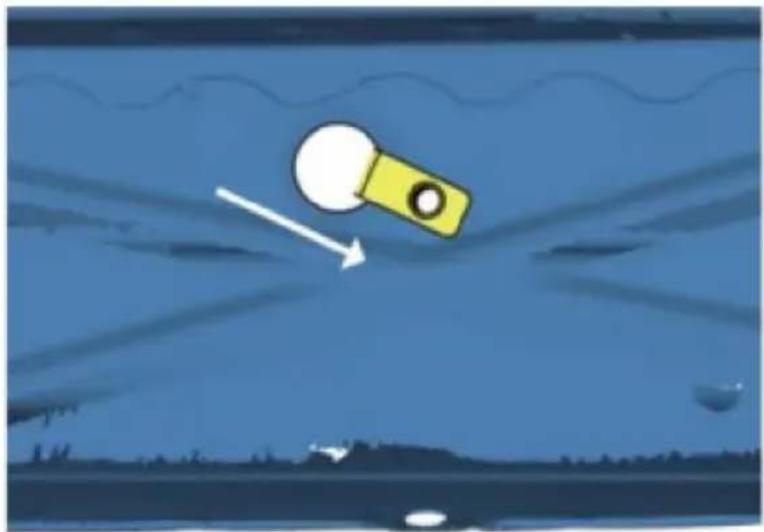

3. Stecken Sie die Clipmuttern in die vorhandenen Löcher im inneren Schweller.
Hinweis: Einige Fahrzeuge sind möglicherweise mit Gewindeeinsätzen im Schweller ausgestattet.
Verwenden Sie sie direkt in Schritt 2.

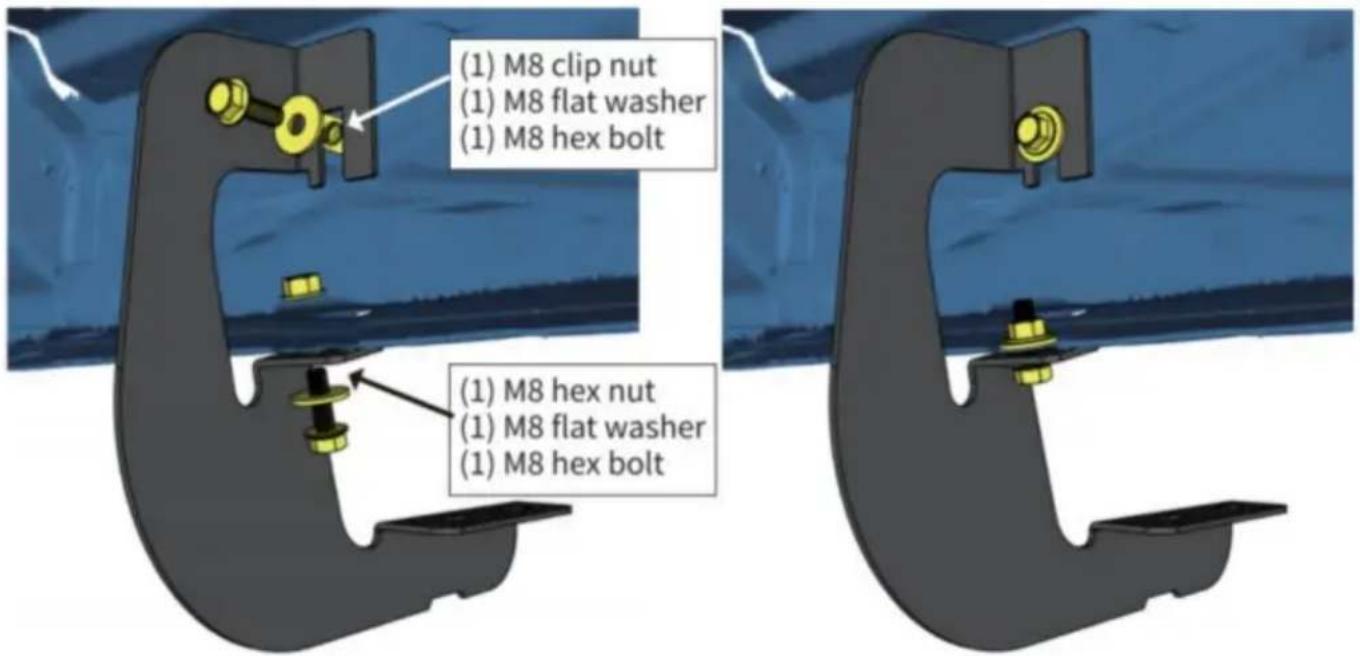

Setzen Sie die M8-Clipmutter auf das große Loch und über das kleinere Loch daneben, mit dem Gewinde innerhalb des inneren Schwellerblechs.

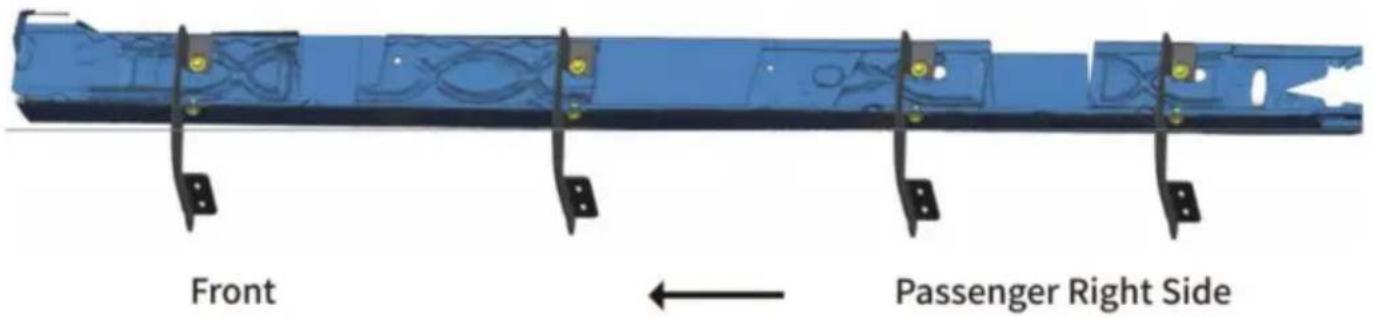

- Befestigen Sie die Halterung am inneren Schweller und befestigen Sie sie mit (1) M8-Sechskantschraube und (1) M8-Unterlegscheibe.
- Befestigen Sie die Halterung an der Klemmschweißung mit (1) M8-Sechskantschraube, (1) M8-Unterlegscheibe, (1) M8 Sechskantmutter.
- Wiederholen Sie den Vorgang, um die restlichen Halterungen zu installieren. nicht vollständig festziehen.
Für Fahrzeuge mit werkseitigen Gewindeeinsätzen und Schweißmuttern um Entfernen Sie Rost und Schmutz die Gewinde vor dem Einbau. Eine ordnungsgemäße Schmierung ist erforderlich.

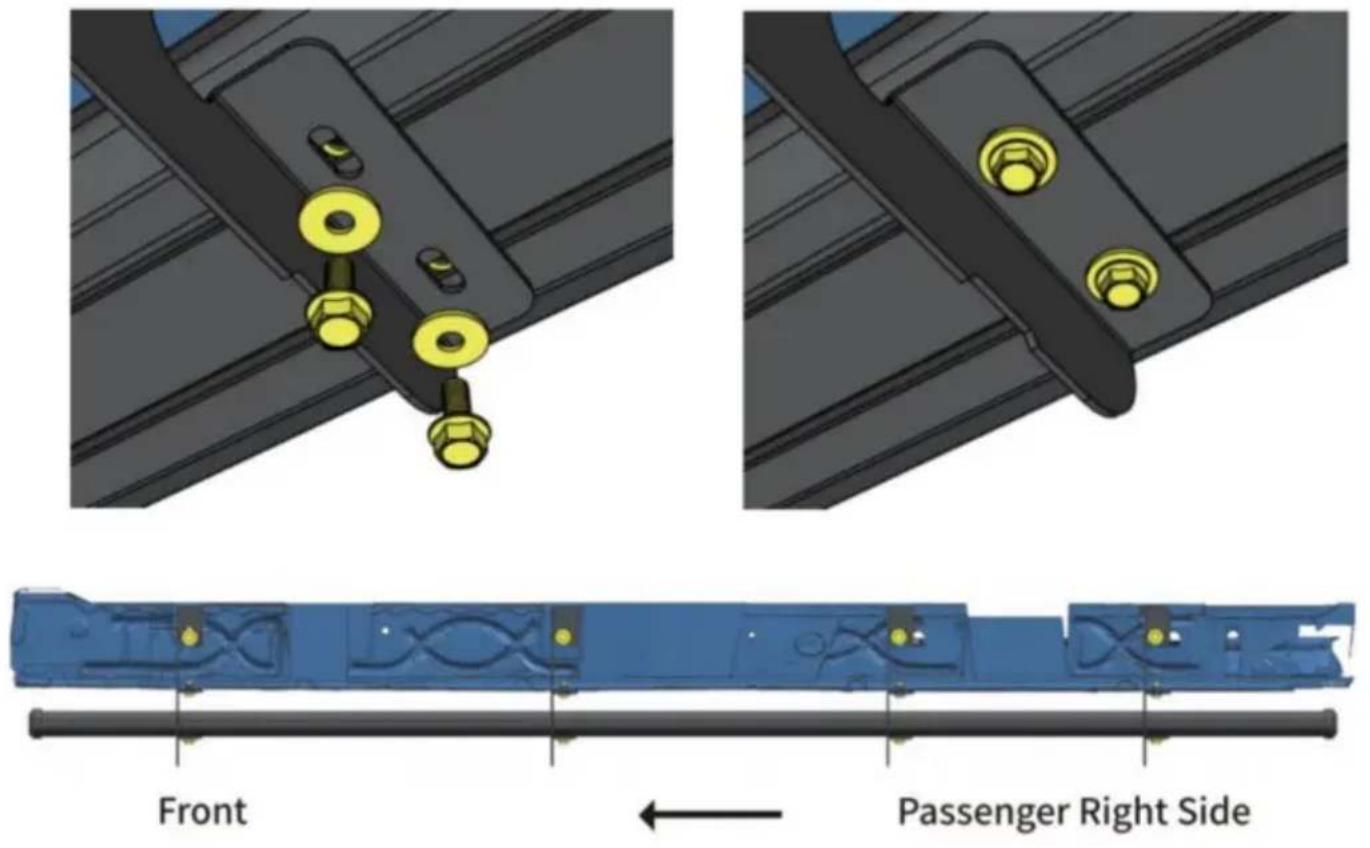

3 1. Entfernen Sie (8) M8-Sechskantschrauben und (8) M8-Unterlegscheiben von der Trittstange.
2. Schieben Sie die Montageschienen in die richtige Position.
3. Heben Sie die Trittstange mit Hilfe an und befestigen Sie sie an den Halterungen.
Befestigen Sie die Trittstange mit (8) M8-Sechskantschrauben und (8) M8-Unterlegscheiben an den Halterum
4. Wiederholen Sie den Vorgang, um die andere seitliche Trittleiste zu installieren. Ziehen Sie es nicht vollständig fest.
Notiz :
M8(H)-Sechskant-Flanschschraube und M8(G)-Unterlegscheibe an der Stufenstange vorinstallieren.
- Ziehen Sie die M8-Sechskantschrauben und -muttern bei Fahrzeugen mit einem Drehmoment von 15 ft-lbs an.
- Stellen Sie die Trittstange waagerecht ein und ziehen Sie die M8-Sechskantschrauben mit einem Drehmoment von 15 ft-lbs fest.
- Überprüfen Sie nach der Installation der Trittleiste regelmäßig, ob alle Montageteile sicher und fest sitzen.
