INSTRUKCJA OBSŁUGI SUO-5529L Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

PIŁKA NOŻNA

MODEL : SUO-5529L

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że będziesz mógł prawidłowo obsługiwać maszynę, przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem użytkowania i zachowaj ją odpowiednio do wykorzystania w przyszłości. Aby zapewnić bezpieczne użytkowanie, pamiętaj o zapoznaniu się ze środkami ostrożności i zasadami bezpieczeństwa zawartymi na tej stronie. Niniejsza instrukcja zawiera ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa, obsługi i konserwacji. Ostrzeżenia i instrukcje omówione w tej instruk nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Ostrożność i zdrowy rozsądek nie są podstawą tego produł ponieważ wierzymy, że jego zastosowanie będzie zgodne z tymi kodar

Przed użyciem urządzenia przeczytaj WSZYSTKIE instrukcje.

1. Montaż musi przebiegać zgodnie z poniższymi instrukcjami. Nieprawidłowy montaż może stanowić zagrożenie.
2. Nie montuj się będąc zmęczonym, pod wpływem alkoholu, narkotyk lub leków.
3. Waga, elastyczność i inne właściwości produktu mają zastosowanie wyłącznie do produktów prawidłowo i całkowicie zmontowanych.
4. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
5. Podczas montażu trzymaj osoby postronne z dala od obszaru.
6. To jest sprzęt, a nie zabawka, należy go używać pod okiem profesjonalisty. Nie pozwalaj dzieciom i zwierzętom bawić się samotnie nie zbliżaj się do tego przedmiotu.
7. Używaj wyłącznie zgodnie z przeznaczeniem. Nie siadaj ani nie sta na produkcie.
8. Sprawdź przed każdym użyciem. Nie używaj go, jeśli części są luź uszkodzone.
9. Nie używaj tego urządzenia do celów innych niż wskazane.

1 0 . Nie używaj go do celów komercyjnych .
1 1 . Nie czyść go żadnymi materiałami ściernymi .
1 2 . Nigdy nie pozostawiaj go bez nadzoru podczas użytkowania .
1 3 . Mocz i odchody zwierząt domowych mogą uszkodzić produkt, n je trzymać z daleka .
1 4 . Nie umieszczaj produktu na lub w pobliżu gorącego powietrza, palników elektrycznych lub grzejników .
15. Małe dzieci należy nadzorować, aby mieć pewność, że nie bawią produktem. Zwierzęta powinny trzymać się z daleka od produktu.
Nie używać na zewnątrz w deszczowe i pochmurne dni, unikać uderzę pioruna i upadków. Osoby lub zwierzęta wiszące na produkcie mogą spowodować obrażenia lub śmierć.

OSTRZEŻENIE: Ryzyko zadławienia — zabawka zawiera małe

kulki i/lub małe części. Nie przeznaczona dla dzieci poniżej :

WAŻNY! Prosimy o zachowanie instrukcji. Przed przystąpieniem do montażu prosimy o zapoznanie się z niniejszą instrukcją książkę, aby zapoznać się ze wszystkimi częściami i etapami montażu. Zalecamy te dwa dorośli montują stół do gry w piłkarzyki. Zapoznaj się z poniższą części i upewnij się, że wszystkie części są prawidłowe zostały uwzględnione.

PARTS LIST

1SIDE BOARD2EA	2GOAL ENDBOARD2EA	3SOCCERPLAYFIELD1EA	43.5X18MM FLATHEAD SCREW4EA	5SUPPORT BRACES3EA	6LEFT LEG2EA
7RIGHT LEG2EA	88X35MM LEGBOLT16EA	9[CBKA]22X8.5MMWASHER16EA	106X65MM BOLT8EA	11[7WD]18X6.5MM WASHER8EA	12[78XY]3.5 X 35MMWASHER HEADSCREW16EA
133.5X12MM WASHERHEAD SCREW16EA	143.5X14MM FLATHEAD SCREW2EA	153 PLAYER ROD4EA	162 PLAYER ROD2EA	17ALLEN WRENCH1EA	185 PLAYER ROD2EA

19PLAYER (WHITE)11EA	20PLAYER (BLUE)11EA	214X23MM ROUNDHEAD SCREW26EA	22NUT26EA	23ALLEN WRENCH1EA	24STOP RING4EA
25RUBBER BUMPER16EA	26BALL ENTRY CUP2EA	2SCORER2EA	28LEG LEVELER4EA	29SOCCER BALL2EA	30HAND GRIP8EA
31END CUP8EA	32[=CORNER4EA	33[=CHROME BAR2EA	34SUPPORT RODNUT6EA	35SUPPORT ROD3EA	36GOAL BOX2EA
37CUP HOLDER4EA	38HAIRY BALL2EA

Zalecamy, aby nad złożeniem tej gry pracowały dwie osoby doros.

KROK 1: Otwórz 2 kartony swojego nowego stołu do gry w piłkarzy blisko miejsca, w którym właściwie idziesz korzystać ze stołu.

KROK 2: Wyjmij całą zawartość kartonów i sprawdź, czy masz wszy wymienione części jak pokazano na liście części. Sugerujemy użycie dolnego kartonu jako czystej płaskiej części roboczej obszar chroniący Ostrożnie odetnij lub oderwij cztery rogi największego kartonu tak aby dolny karton stał się teraz Twoim obszarem pracy.

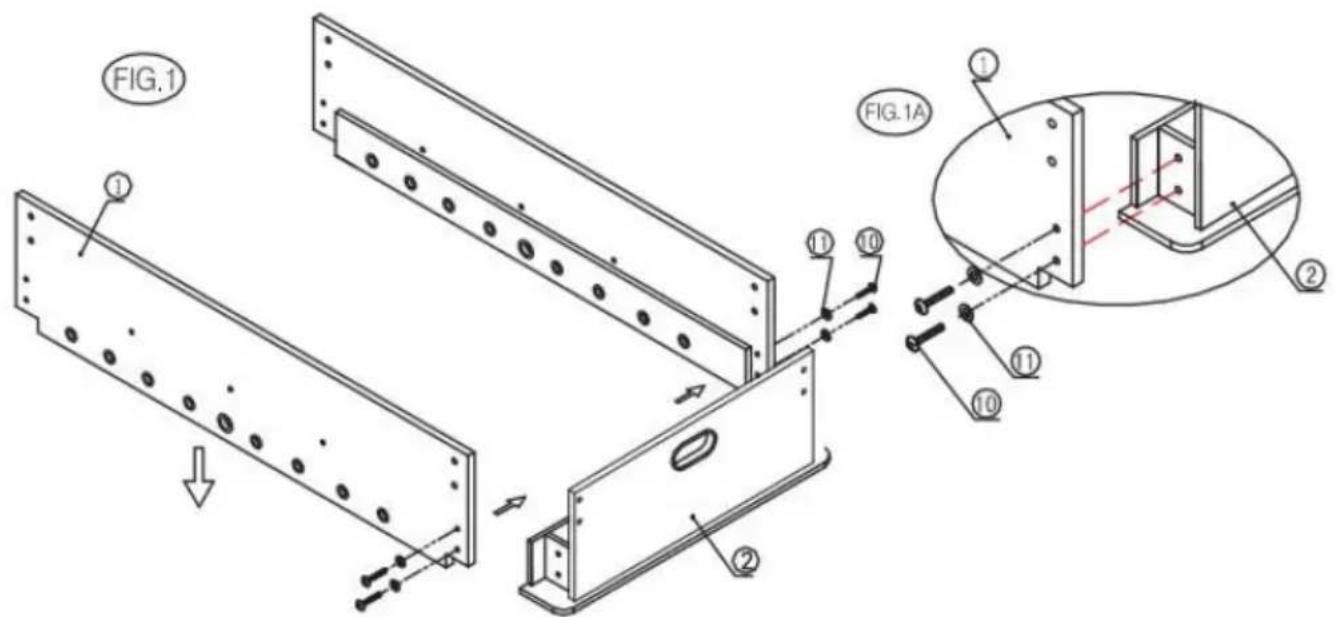

KROK 3: Przymocuj jedną deskę koń cową bramki (#2) pomiędzy des boczną (#1) za pomocą dwóch śrub (#10) i dwóch podkładki (#11) po każdej stronie, jak pokazano na FIG. 1 i 1A.

UWAGA: Nie dokręcaj teraz śrub zbyt szybko, będzie to konieczne w późniejszym etapie.

FIG.1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ FIG.1A

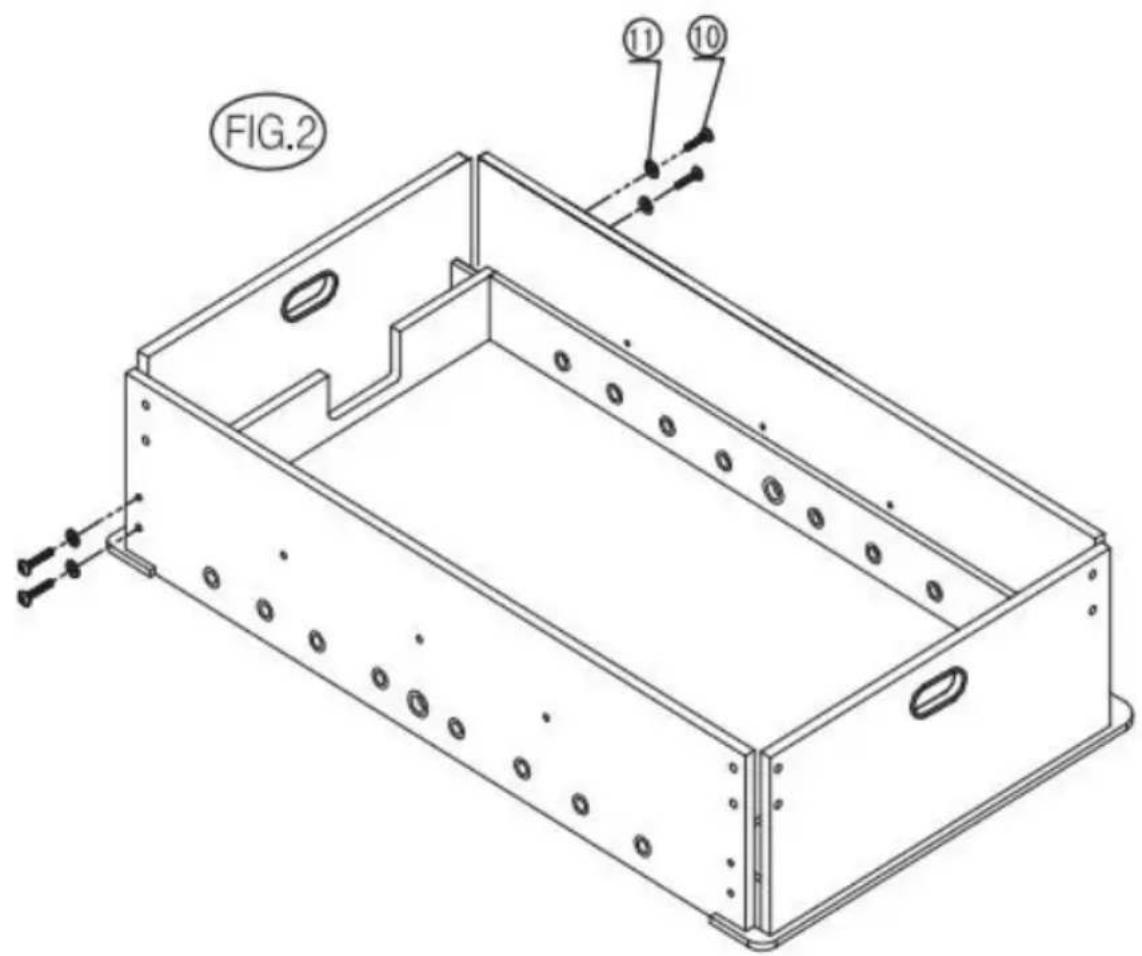

KROK 4: Powtórz krok, aby przymocować drugą deskę końcową brar (#2) do deski bocznej (#1), jak pokazano na RYS. 2.

UWAGA: Upewnij się, że dwie deski boczne (#1) i deski końcowe br (#2) są kwadratowe. Teraz dokręć wszystkie połączenia z kroku 3 i 4

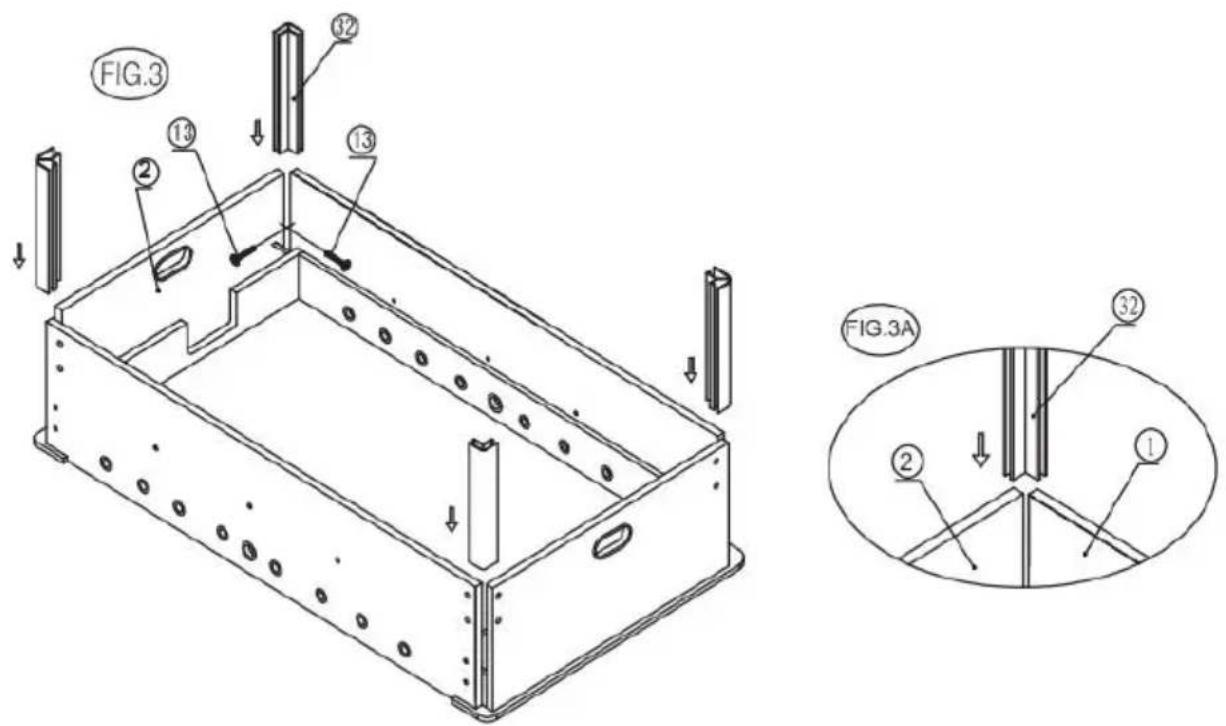

KROK 5: Wsuń cztery rogi (#32) w rowek deski bocznej (#1) i deski koń cowej (#2), zamocuj Narożniki (#32) do desek za pomocą dwóch wkrę (#13) na każdy narożnik, jak pokazano na FIG. 3A.

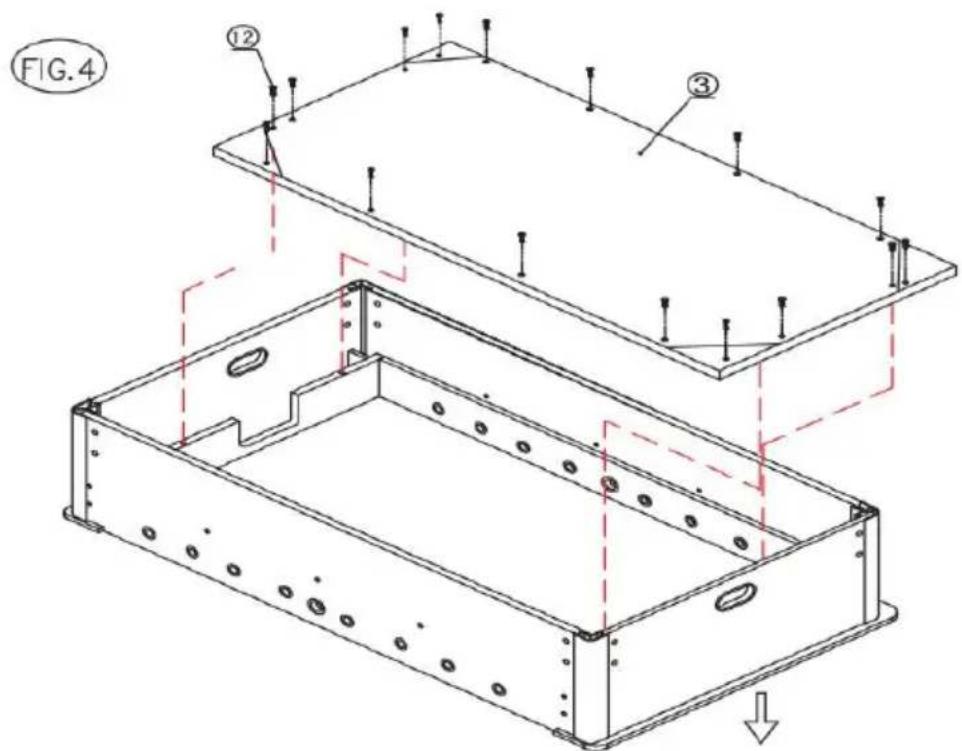

KROK 6: Napraw grę w piłkę nożną pole (#3) na planszy bocznej (tablicach końcowych bramek (#2) za pomocą Szesnaście śrub z łber podkładkowym (nr 12), jak pokazano na FIG.4.

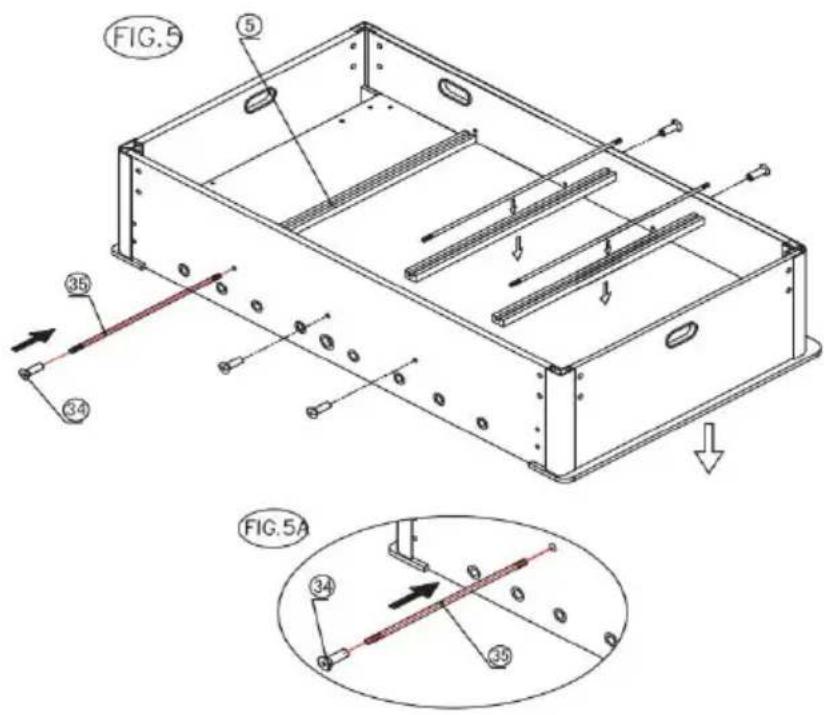

KROK 7: Umieść wsporniki (#5) na polu gry (#3), jak pokazano na Następnie umieść pręty wsporcze (#35) w rowku wsporników (#5), przymocuj je za pomocą sześciu z nich nakrętki pręta nośnego (#34),

pokazano na FIG. 5 i 5A.

FIG.5 ⑤ ③5 ③4 FIG.5A ③4 ③5

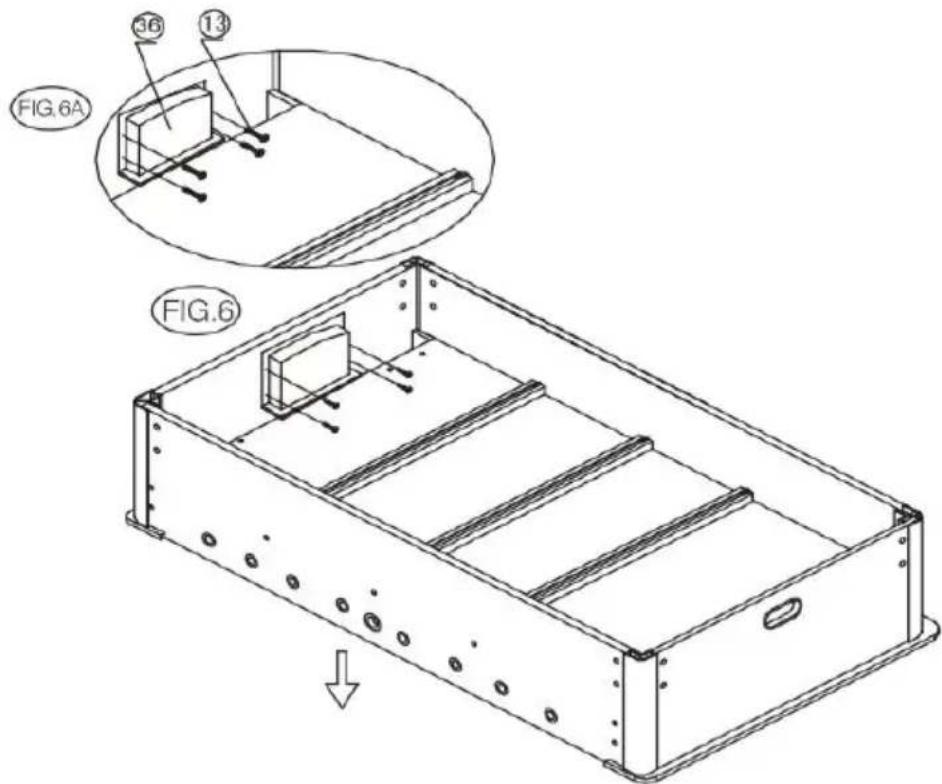

KROK 8: Przymocuj dwie bramki (#36) do desek końcowych (#2): pomocą czterech śrub z łbem podkładkowym (#13) na bramkę (#36), pokazano na FIG.6A.

FIG.6A 36 13 FIG.6

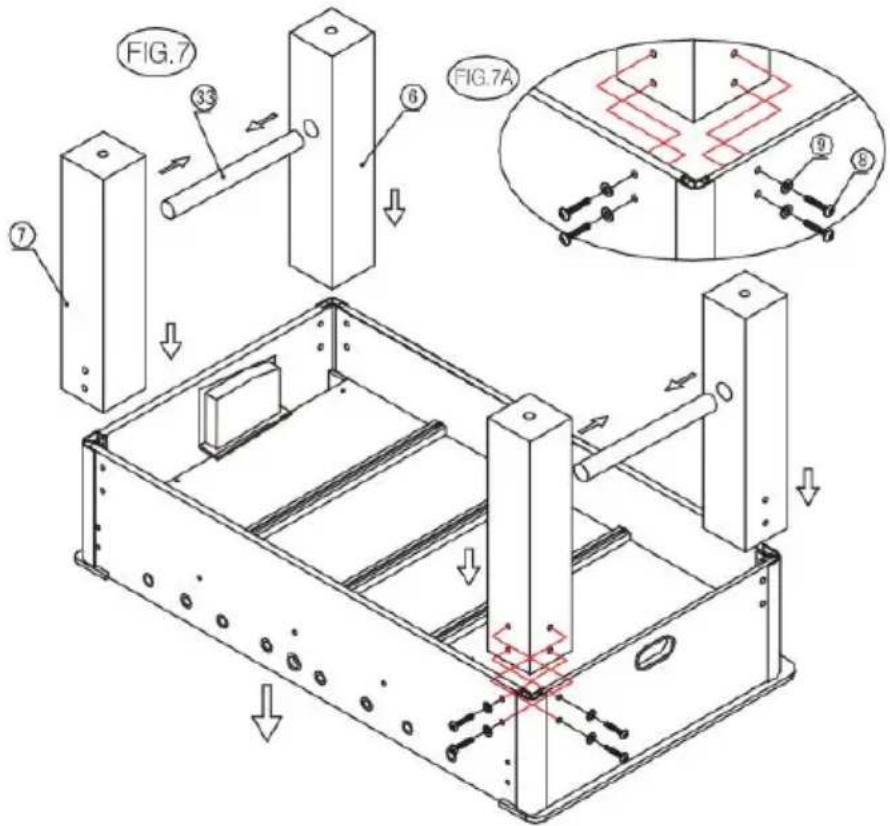

KROK 9: Połącz lewą nogę (#6) i prawą nogę (#7) za pomocą chromowanej listwy (#33) pomiędzy nimi, aby stół do gry w piłkarzyki

pomocą czterech śrub do nóg (#8) i czterech podkładek (#9) na każde nogę, jak pokazano na FIG. 7 i 7A.

UWAGA: Jeśli masz problemy z włożeniem śrub nóg (#8), być może będziesz musiał wrócić do kroku 3 i nieco poluzować śruby (#10).

FIG.7 33 0 6 FIG.7A ⑦ ⑧ ⑨ ⑩

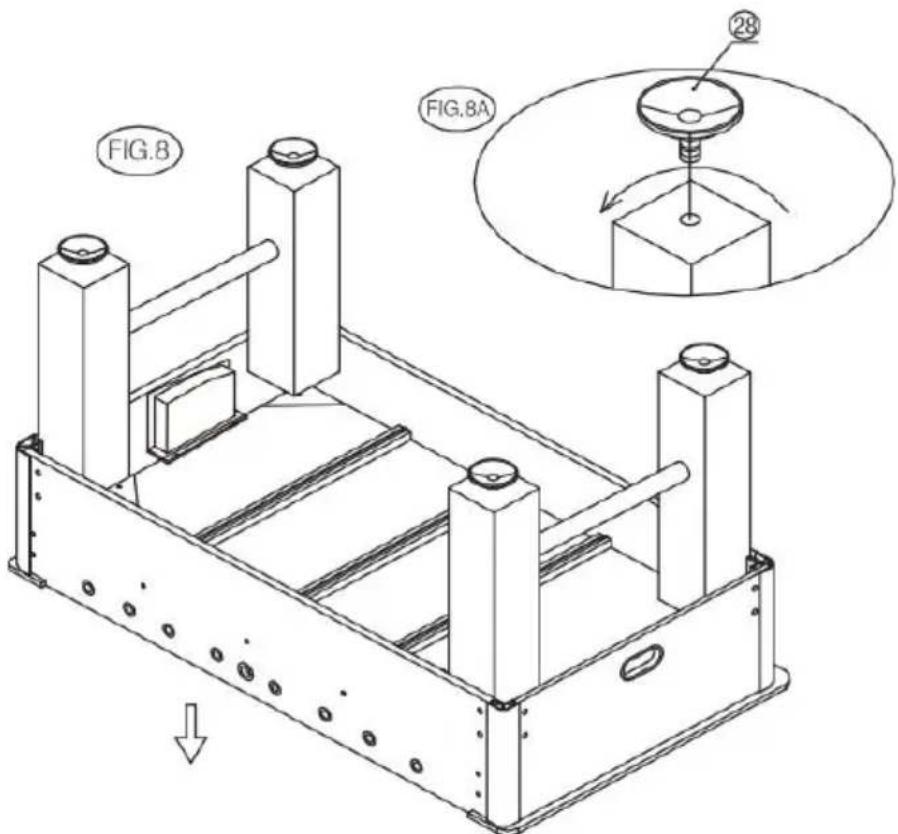

KROK 10: Znajdź podkładki poziomujące nóg (#28) i przykręć je do każdej nogi, jak pokazano na FIG. 8 i 8A.

FIG.8 FIG.8A 28

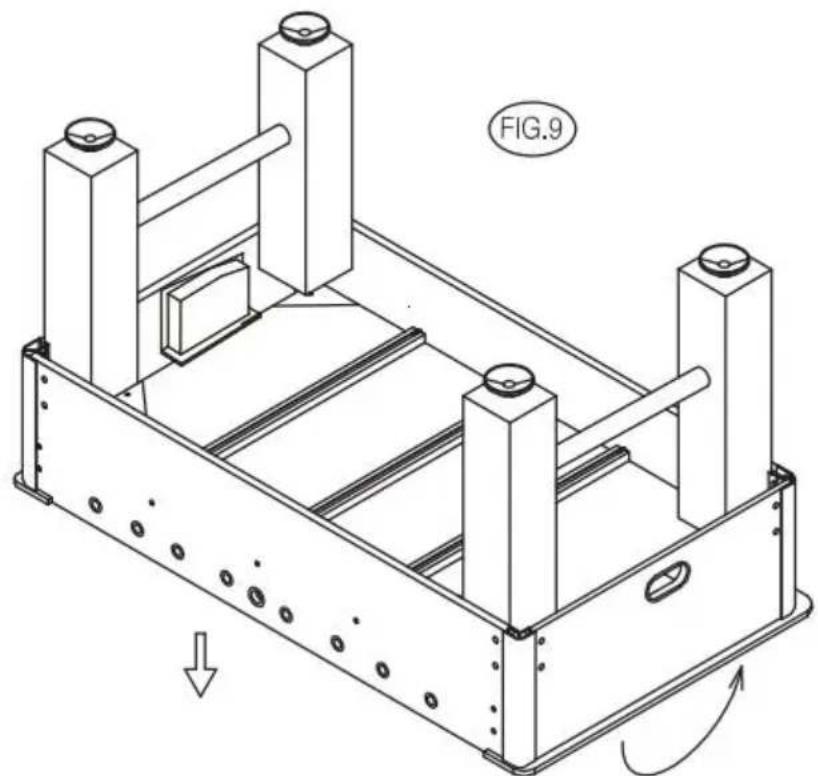

KROK 11: Podnieś stół z podłogi za pomocą dwóch silnych dorosłyc osób, odwróć go i ustaw stół nogi w miejscu, w którym będziesz gra grę.

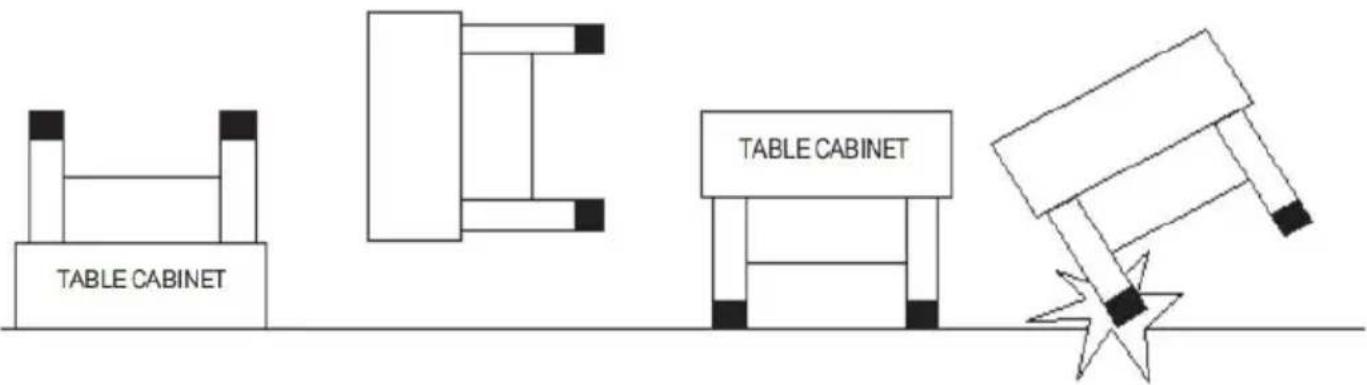

UWAGA: Nie trzymaj za nogi! Powinieneś podnieść stół z szafki stoło jak pokazano na FIG. 9 .

UWAGA: Do przewrócenia stołu w sposób pokazany na rysunk potrzebne są dwie silne osoby dorosłe.

1. Podnieś stół, po jednej osobie dorosłej z każdego końca. N nóg! Powinieneś podnieść stół przy stole gabinet !
2. Przewróć stół.
3. Położ go jednocześnie na wszystkich czterech nóżkach na

TABLE CABINET C TABLE CABINET

KROK 12: Teraz sprawdź, czy wszystkie połączenia wykonane w poprzednich krokach są dokręcone.

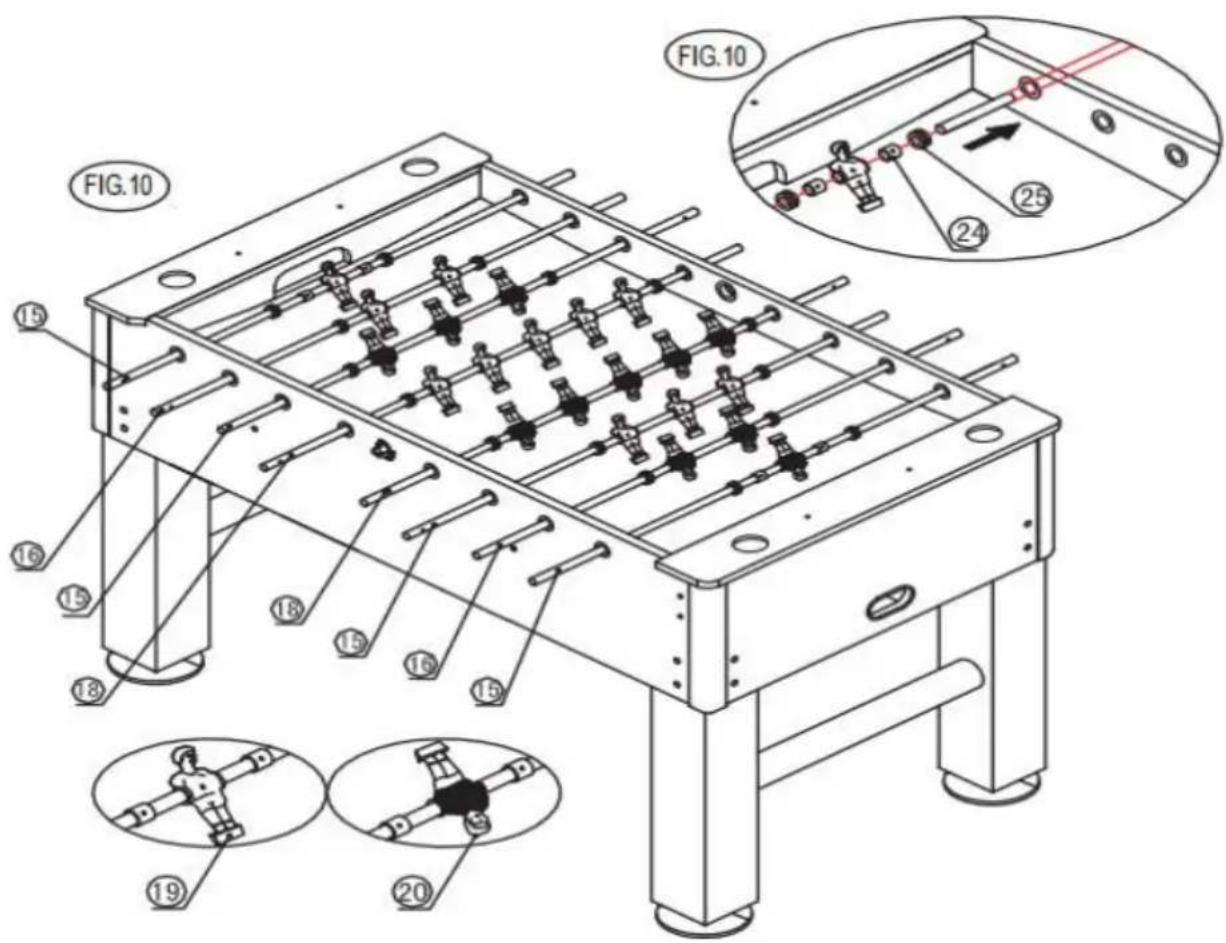

KROK 13: Wsu Í jednego zawodnika (#19 lub #20) na środek i jede pierście í ograniczający (#24) i jedną gumkę zderzak (#25) po obu stronach odtwarzacza na dwa pręty dla 1 gracza (#15). Patrz FIG. 10 A.

Nasuń gumowy zderzak (#25) i odtwarzacze (#19 lub #20) na pręty odtwarzacza (#16, #17 i #18) Patrz FIG. 10 i 10A.

FIG.10 15 16 15 18 15 16 15 19 20 24 25 FIG.10

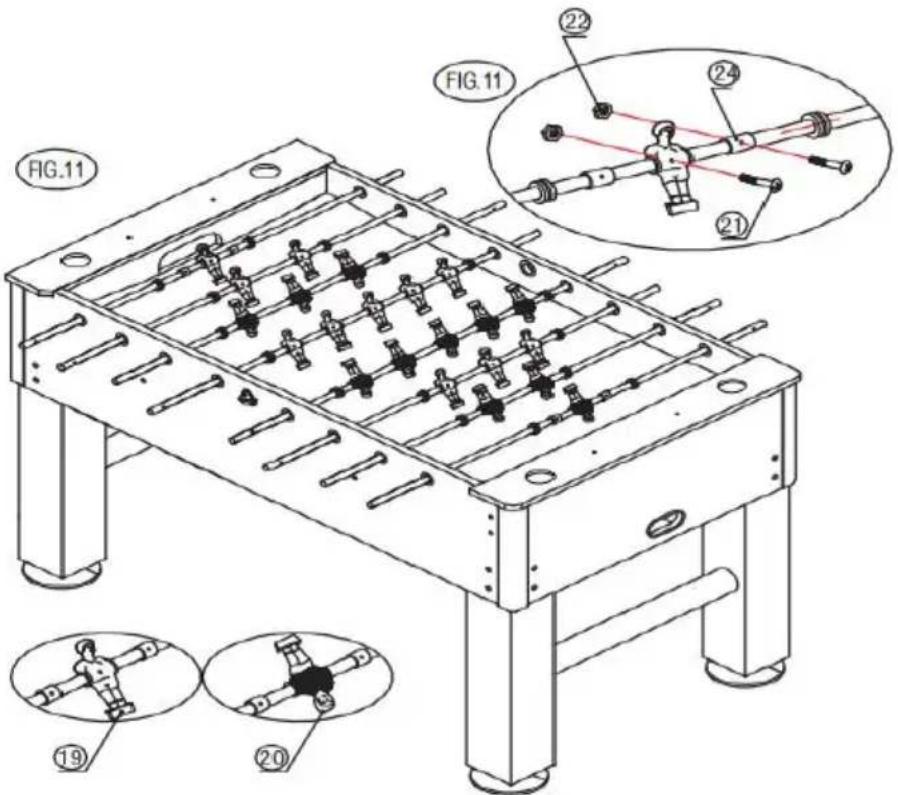

KROK 14: Użyj jednej śruby z łbem okrągłym (#21) i jednej nakrętk na pierścień zatrzymujący (nr 24) i gracza (nr 19 lub #20) jak pokaza FIG. 11 i 11A.

FIG.11 FIG.11 ②2 ②4 ②1 ⑲ ⑳ ⑳

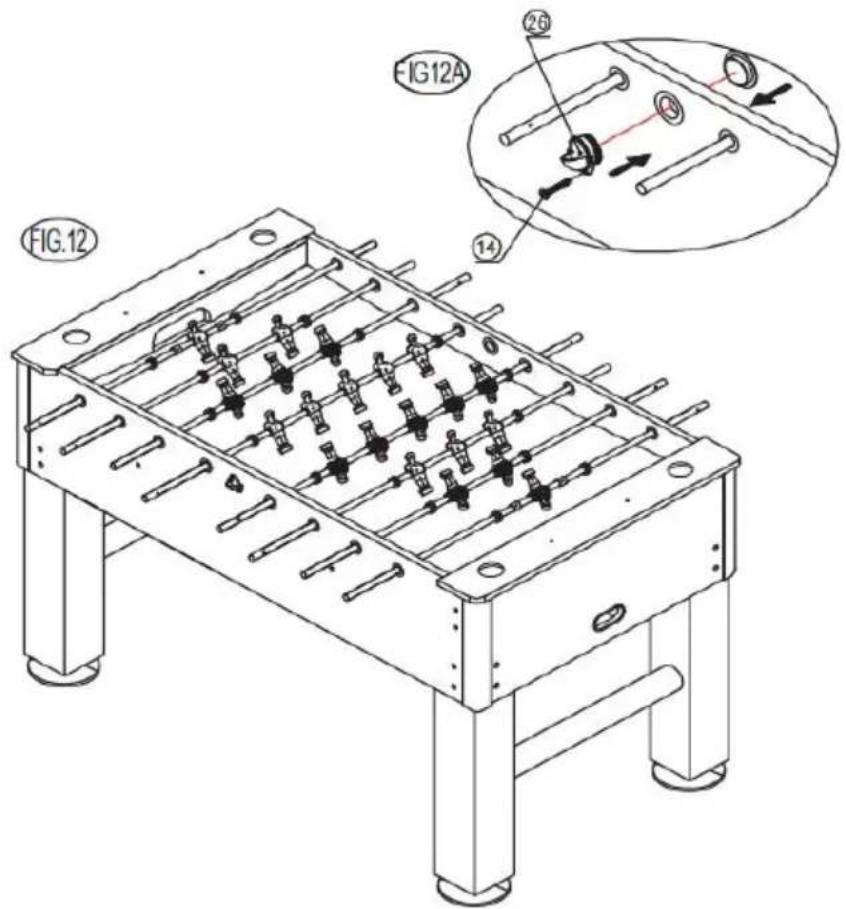

KROK 15: Przymocuj dwie miseczki zwrotne kulek (#26) do desek bocznych (#1) za pomocą jednej śruby z łbem płaskim (#14) na stron Patrz FIG. 12 i 12A.

FIG.12 FIG12A ②6 ⑭ ⑭

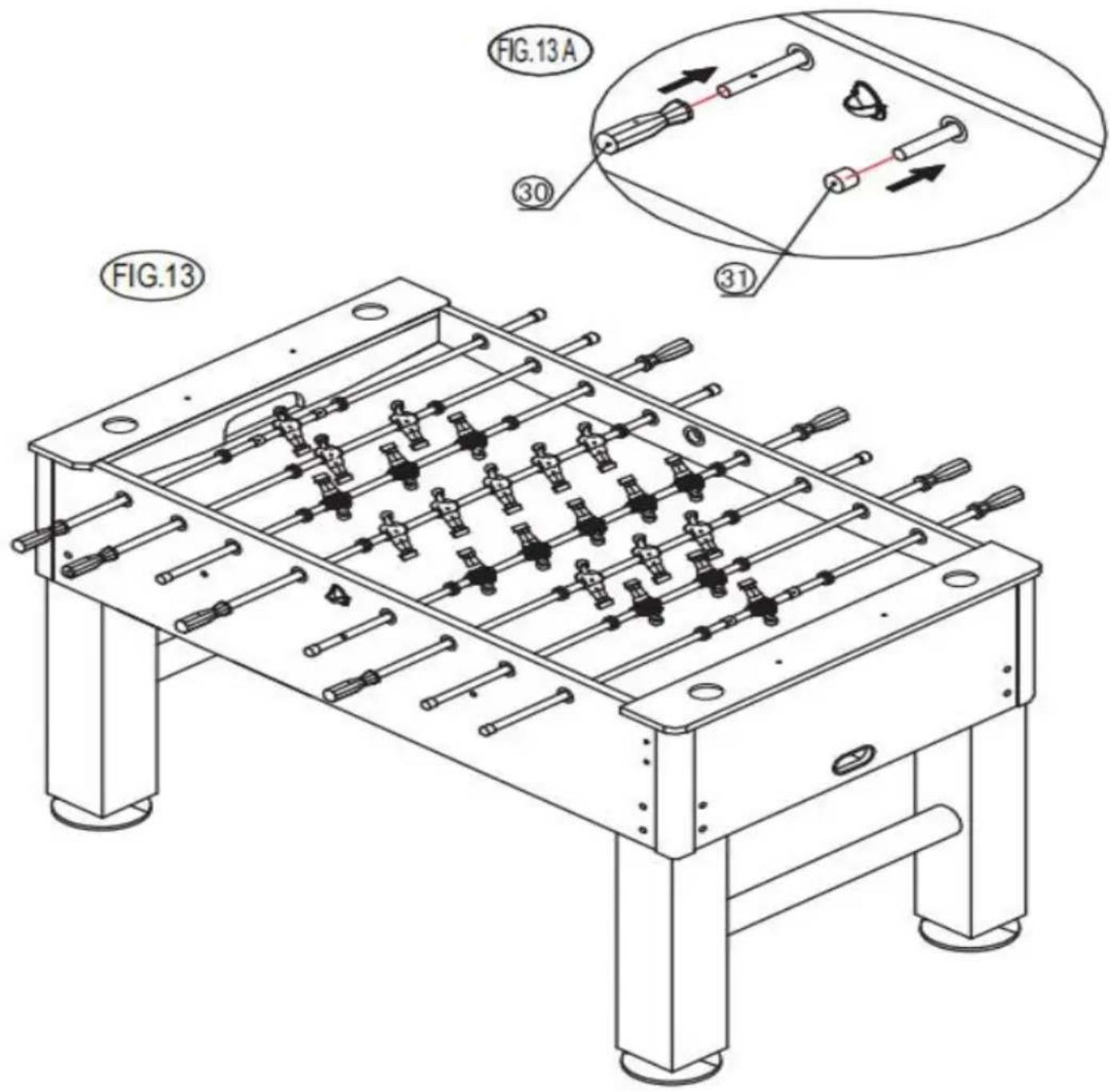

KROK 16: Nasuń uchwyty (#30) i zaślepki (#31) na drążki odtwarzacza.

WSKAZÓWKA: Aby ułatwić montaż uchwytów, spryskaj koń cówki drążków niewielką ilością środka do czyszczenia okien do montażu i delikatnie wbij go drewnianym młotkiem w pręty odtwarzacza. Patrz FI 13 i 13A .

FIG.13 FIG.13 A ③0 ③1 FIG.13

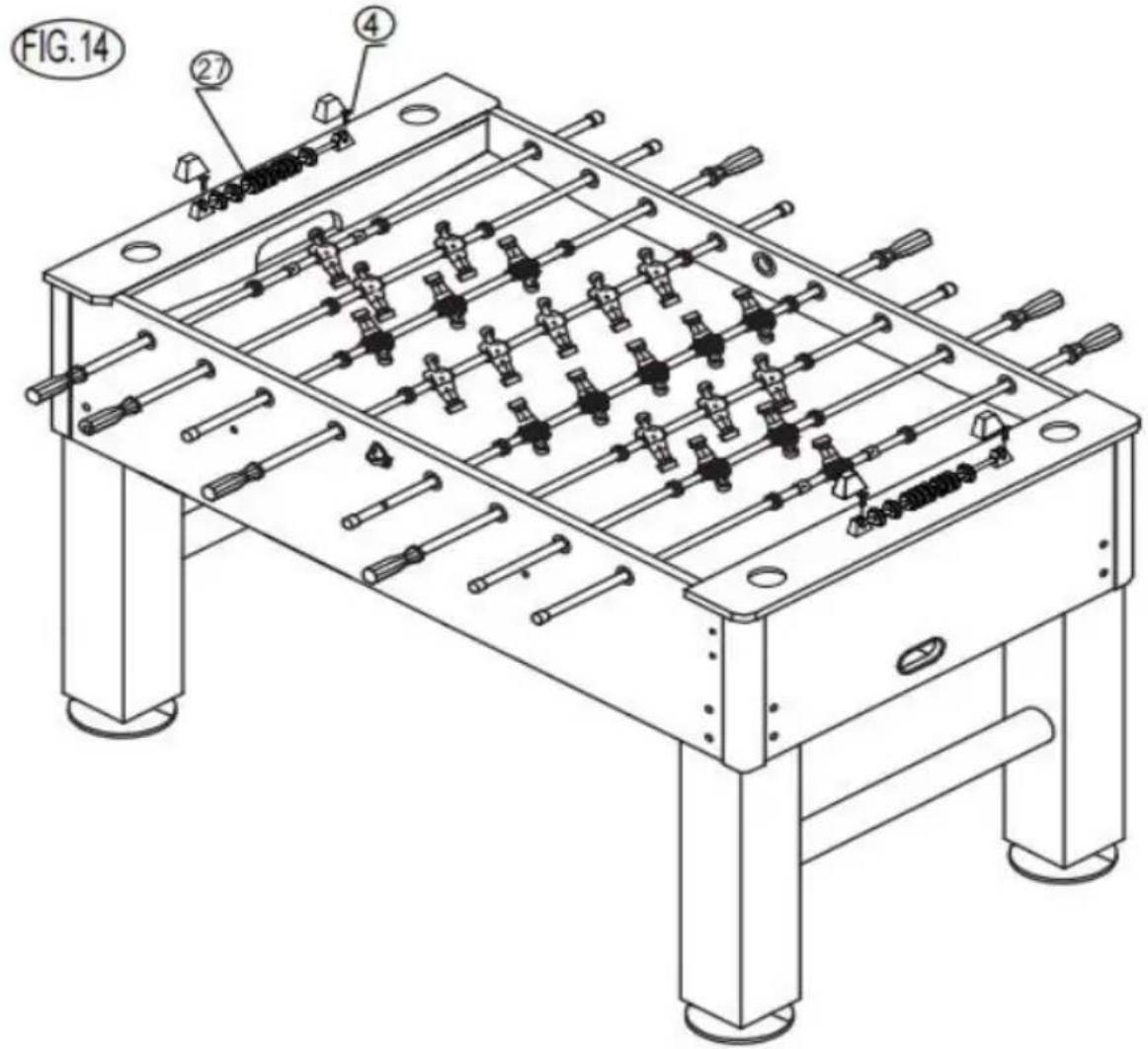

KROK 17: Przymocuj dwie nacięcia (#27) do desek koń cowych (#2) pomocą dwóch śrub z łbem płaskim (#4) na strzelca. Patrz FIG.14.

FIG.14 ②7 ④

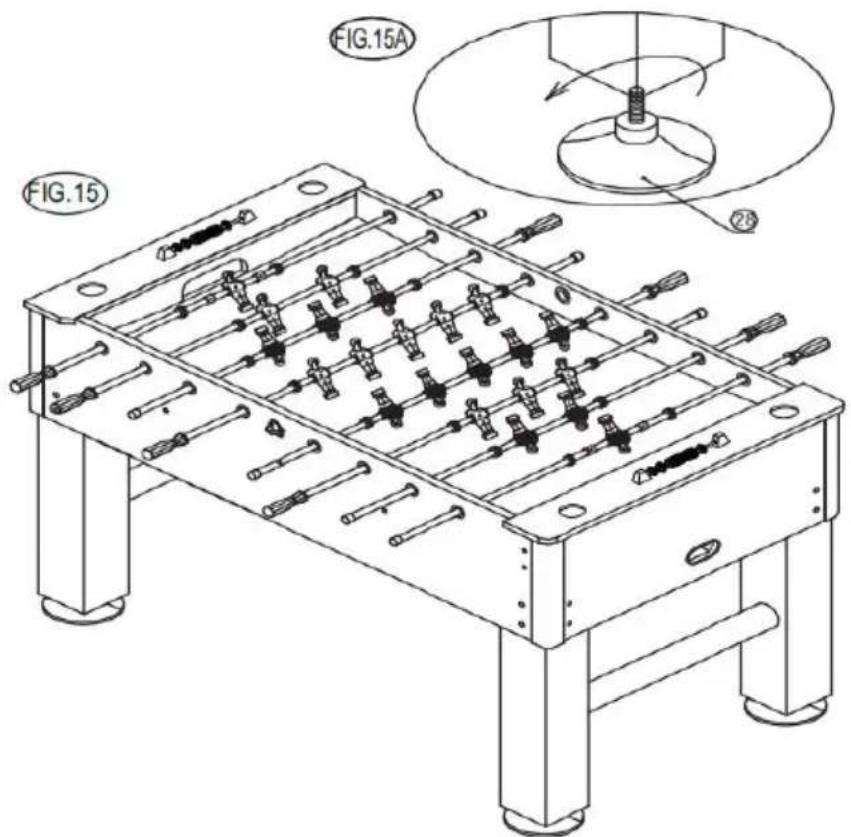

KROK 18: Jeśli stół nie jest wypoziomowany, możesz regulować poziomice nóg (#28) jedna po drugiej, aż stół będzie dokładnie na poziomie.Patrz FIG.15 i 15A.

FIG.15 FIG.15A 28

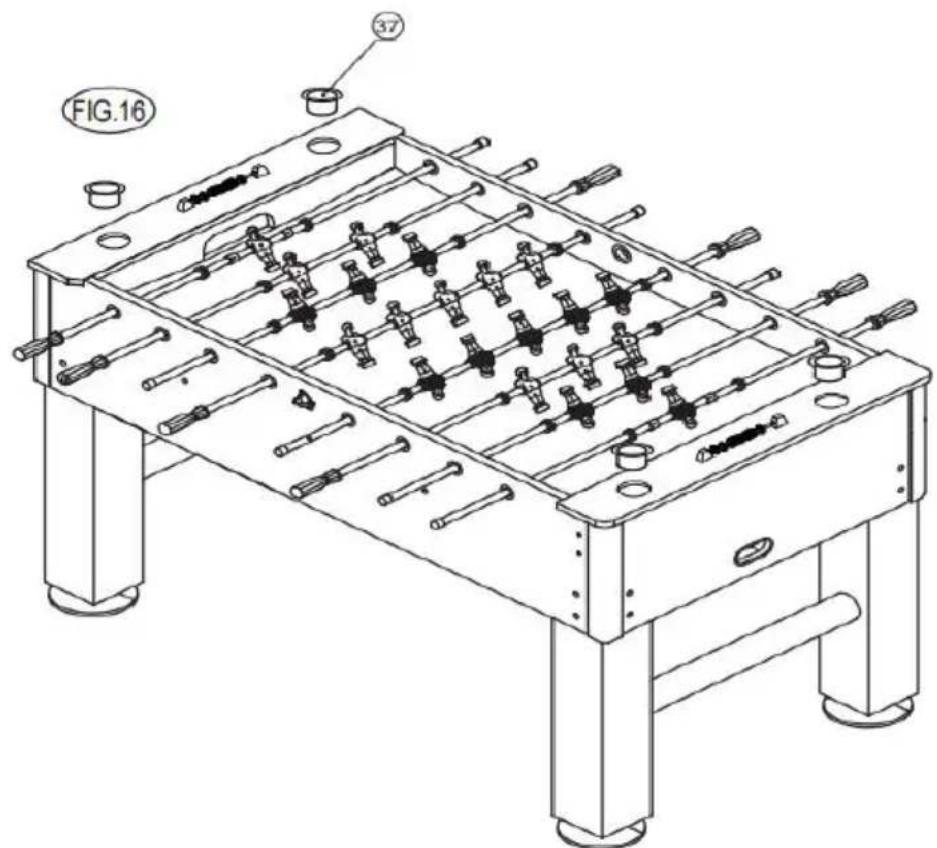

KROK 19: Zamontuj dwa uchwyty na kubki (#37) aby umieścić dwie końcowe (#2) ujście jaskini per uchwyt na kubek (#37). Patrz RYS.16.

FIG.16 37

Montaż gry jest zakończony. Jesteś teraz gotowy gotowy do gry .

Wyprodukowano w Chinach
