GEBRUIKSAANWIJZING SUO-5529L Vevor

Bedankt voor het gebruik van dit product. Om er zeker van te zijn machine correct kunt bedienen, dient u deze instructie zorgvuldig door lezen voordat u de machine gebruikt en deze goed te bewaren voor toekomstig gebruik. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsregels op deze pagina leest om een veilig gebruik te garanderen. Deze handleiding beschrijft veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening en onderhoud. De waarschuwingen er instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoe Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, omdat wij van mening zijn dat het gebruik aan deze codes zal voldo Lees ALLE instructies voordat u uw machine gebruikt.

1. Bij het monteren moeten deze instructies worden gevolgd. Een onze montage kan een gevaar vormen.
2. Niet monteren als u moe bent of onder invloed bent van alcohol, medicijnen.
3. Gewichts- en elastische en andere producteigenschappen zijn alleen 'toepassing op correct en compleet gemonteerde producten.
4. Houd de verzamelplaats schoon en goed verlicht.
5. Houd omstanders tijdens de montage uit de buurt.
6. Dit is een apparaat, geen speelgoed, het moet worden gebruikt on begeleiding van een professional. Laat kinderen en huisdieren niet alle spelen of in de buurt van dit artikel komen.
7. Alleen gebruiken zoals bedoeld. Ga niet op het product zitten of s
8. Inspecteer vóór elk gebruik. Gebruik het niet als onderdelen loszitte beschadigd zijn.

9. Gebruik dit apparaat niet voor andere doeleinden dan het aangeg gebruik.

10. Gebruik het niet voor commerciële doeleinden.
    1 1 . Maak het niet schoon met schurend materiaal .
    1 2 . Laat het nooit onbeheerd achter terwijl het in gebruik is .
    1 3 . Urine en uitwerpselen van huisdieren kunnen het product beschadigen, blijf uit de buurt .

1 4 . Plaats het product niet op of in de buurt van hete lucht, elek branders of verwarmingstoestellen .

1. Op jonge kinderen moet toezicht worden gehouden om ervoor te zorgen dat ze niet met het product spelen. Huisdieren moeten uit d van het product blijven.

Niet buitenshuis gebruiken op regenachtige en bewolkte dagen, vermijd blikseminslagen en vallen. Mensen of huisdieren die aan het product hangen, kunnen letsel of de dood veroorzaken.

WAARSCHUWING: Verstikkingsgevaar – Speelgoed bevat

kleine balletjes en/of kleine onderdelen. Niet voor kinderen jonger dan 3 jaar.

BELANGRIJK! Bewaar de instructies. Voordat u met de montage beg verzoeken wij u deze instructie door te lezen boek om vertrouwd te met alle onderdelen en montagestappen. Wij raden twee aan volwasse monteren de voetbaltafel. Raadpleeg de onderstaande onderdelenlijst en zorg ervoor dat alle onderdelen aanwezig zijn zijn opgenomen.

PARTS LIST

1SIDE BOARD2EA	2GOAL ENDBOARD2EA	3SOCCERPLAYFIELD1EA	43.5X18MM FLATHEAD SCREW4EA	5SUPPORT BRACES3EA	6LEFT LEG2EA
7[SAWE]RIGHT LEG2EA	88X35MM LEGBOLT16EA	9[AW40]22X8.5MMWASHER16EA	10[CCCT]6X65MM BOLT8EA	11[WWW]18X6.5MM WASHER8EA	12[OWYW]3.5 X 35MMWASHER HEADSCREW16EA
13[XYDB]3.5X12MM WASHERHEAD SCREW16EA	14[TOK6]3.5X14MM FLATHEAD SCREW2EA	153 PLAYER ROD4EA	162 PLAYER ROD2EA	17ALLEN WRENCH1EA	18[HKSW]5 PLAYER ROD2EA

19PLAYER (WHITE)11EA	20PLAYER (BLUE)11EA	214X23MM ROUNDHEAD SCREW26EA	22NUT26EA	23ALLEN WRENCH1EA	24STOP RING4EA
25RUBBER BUMPER16EA	26BALL ENTRY CUP2EA	2SCORER2EA	28LEG LEVELER4EA	29SOCCER BALL2EA	30HAND GRIP8EA
31END CUP8EA	32CORNER4EA	33CHROME BAR2EA	34SUPPORT RODNUT6EA	35SUPPORT ROD3EA	36GOAL BOX2EA
37CUP HOLDER4EA	38HAIRY BALL2EA

Wij raden aan dat twee volwassenen samenwerken om dit spel in elkaar te zetten.

STAP1: Open de 2 dozen van uw nieuwe voetbaltafel dichtbij de pla waar je gaat eigenlijk om de tafel te gebruiken.

STAP2: Haal de volledige inhoud uit de dozen en controleer of u a vermelde onderdelen heeft zoals weergegeven op de onderdelenlijst. W raden u aan de onderste doos als schoon, plat werkstuk te gebruiker gebied om de tafel te beschermen. Knip of scheur voorzichtig de vier kartonnen hoeken van de grootste doos zodat de onderste doos nu u werkgebied is.

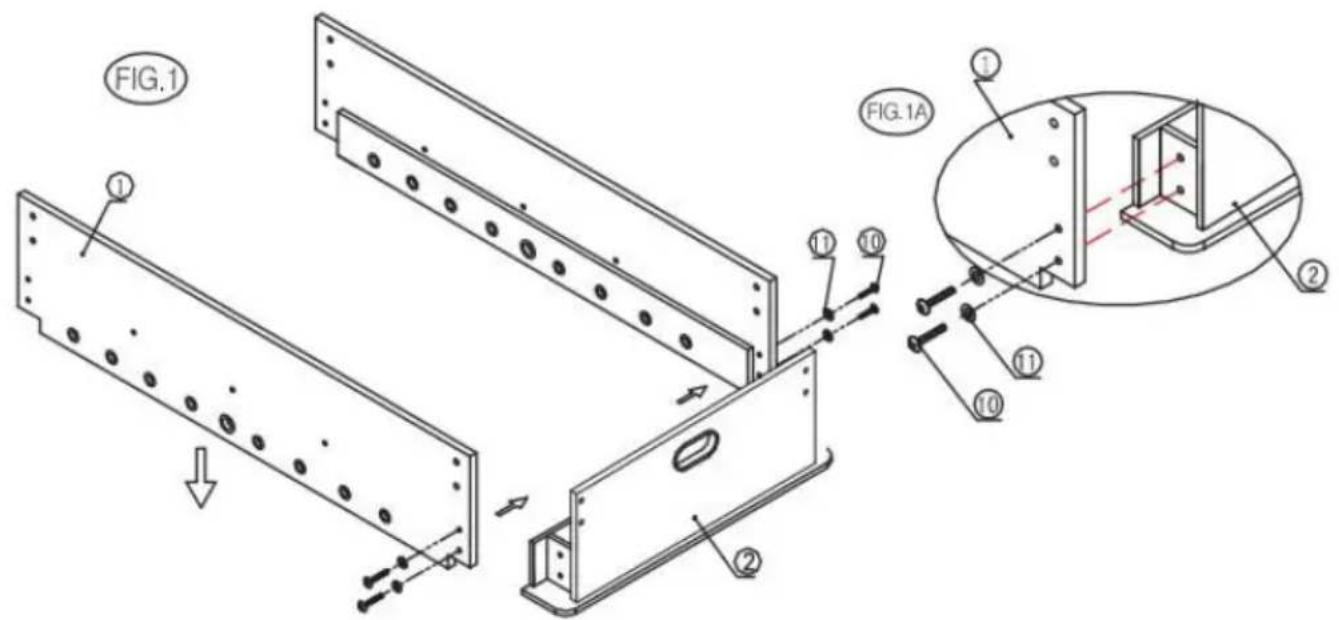

STAP3: Bevestig één doeleindbord (#2) tussen het zijbord (#1) met behulp van twee bouten (#10) en twee sluitringen (#11) per zijde, zoa weergegeven in FIG. 1 en 1A.

LET OP: Draai de schroeven nu niet te snel vast, dit zal u in een stap moeten doen.

FIG.1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ FIG.1A

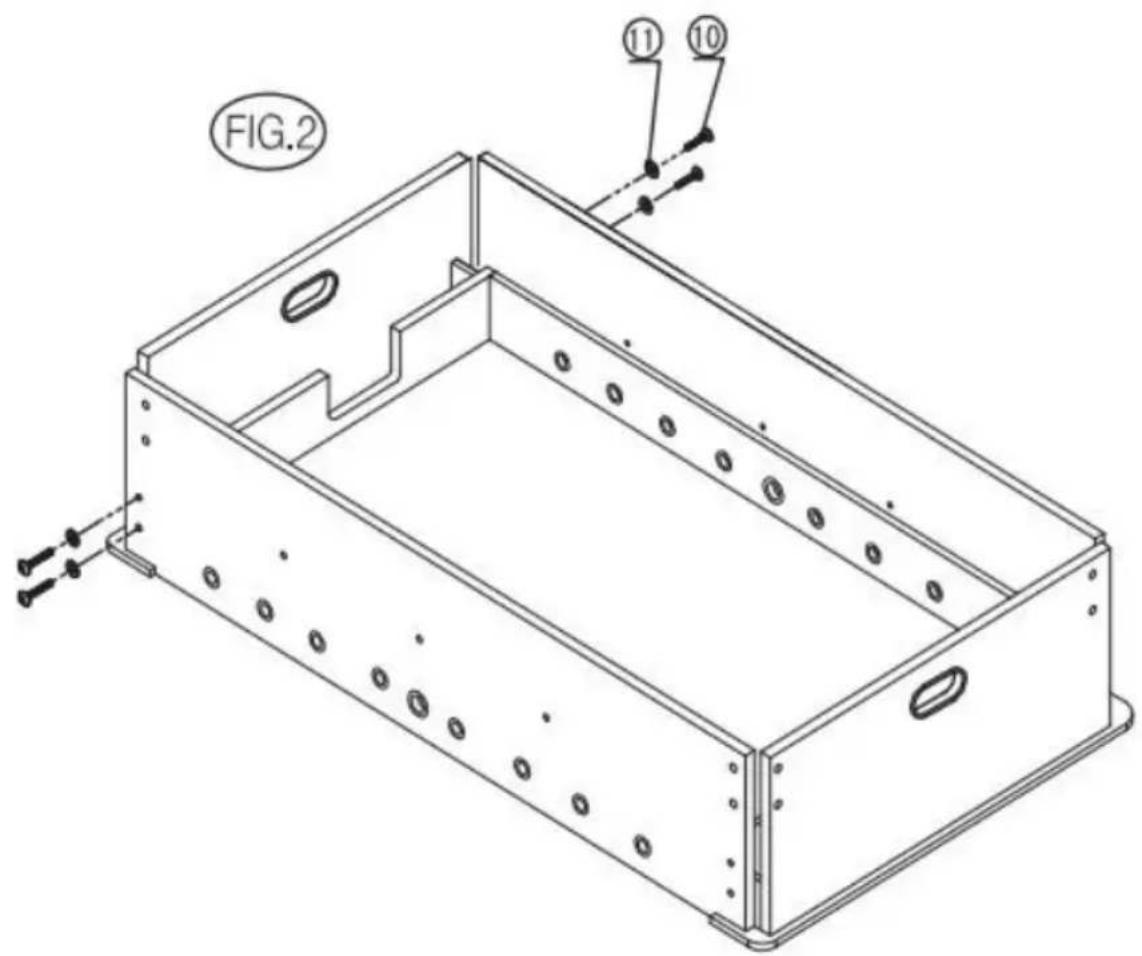

STAP4: Herhaal de stap om het andere eindbord van het doel (#2) het zijbord (#1) te bevestigen, zoals weergegeven in FIG 2.

OPMERKING: Zorg ervoor dat twee zijborden (#1) en doeleindborden vierkant zijn draai alle verbindingen uit stap 3 en 4 vast.

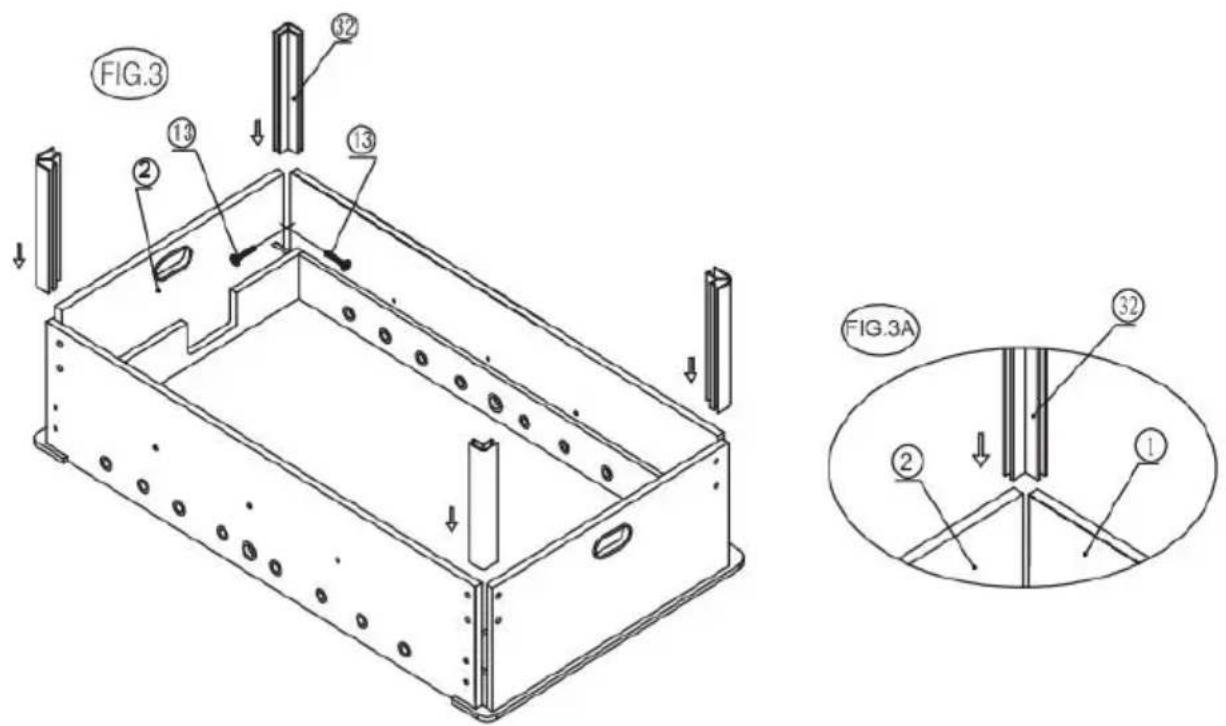

STAP5: Schuif de vier hoeken (#32) in de groef van de zijplank (#1 eindplank (#2), bevestig de Hoeken (#32) aan de planken vastmaken behulp van twee schroeven (#13) per hoek, zoals getoond in FIG 3A

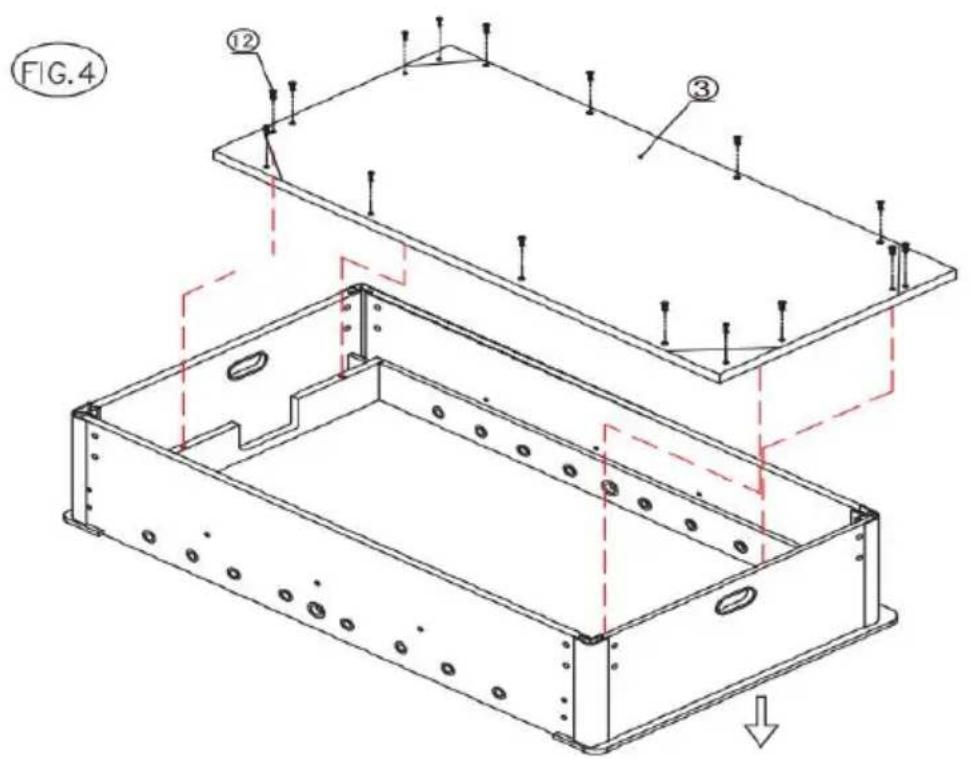

STAP6: Corrigeer het voetbalspel veld (#3)op het zijbord(#1) en de eindborden van het doel (#2)met behulp van Zestien ringkopschroeven (#12) zoals getoond in FIG.4.

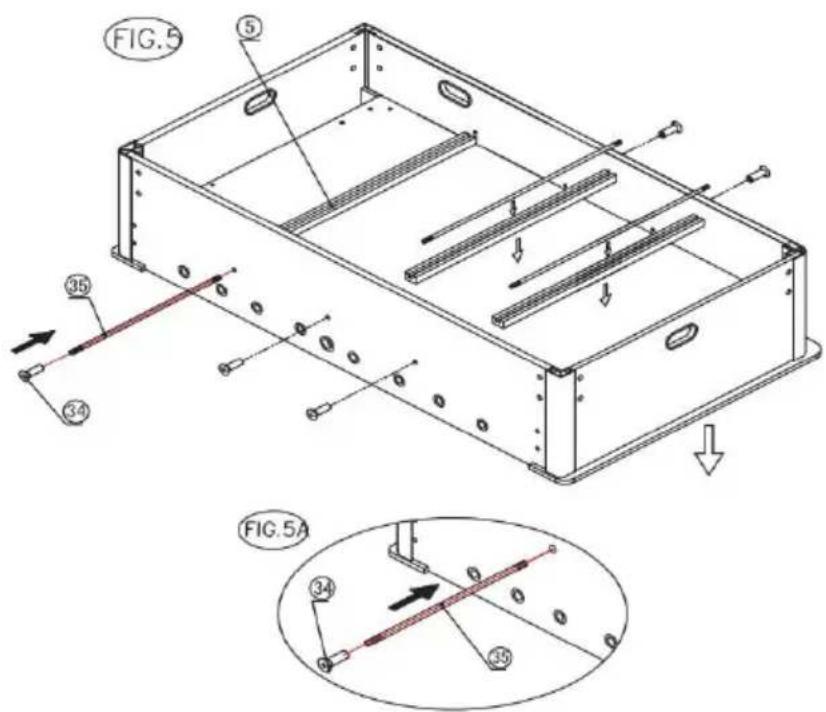

STAP7: Plaats de steunbeugels (#5) op het speelveld (#3) zoals weergegeven in FIG.5. Plaats vervolgens de steunstangen (#35) in de groef van de steunbeugels (#5), bevestig ze met behulp van zes van steunstangmoeren (#34) zoals weergegeven in FIG. 5 en 5A.

FIG.5 ⑤ ③5 ③4 FIG.5A ③4 ③3

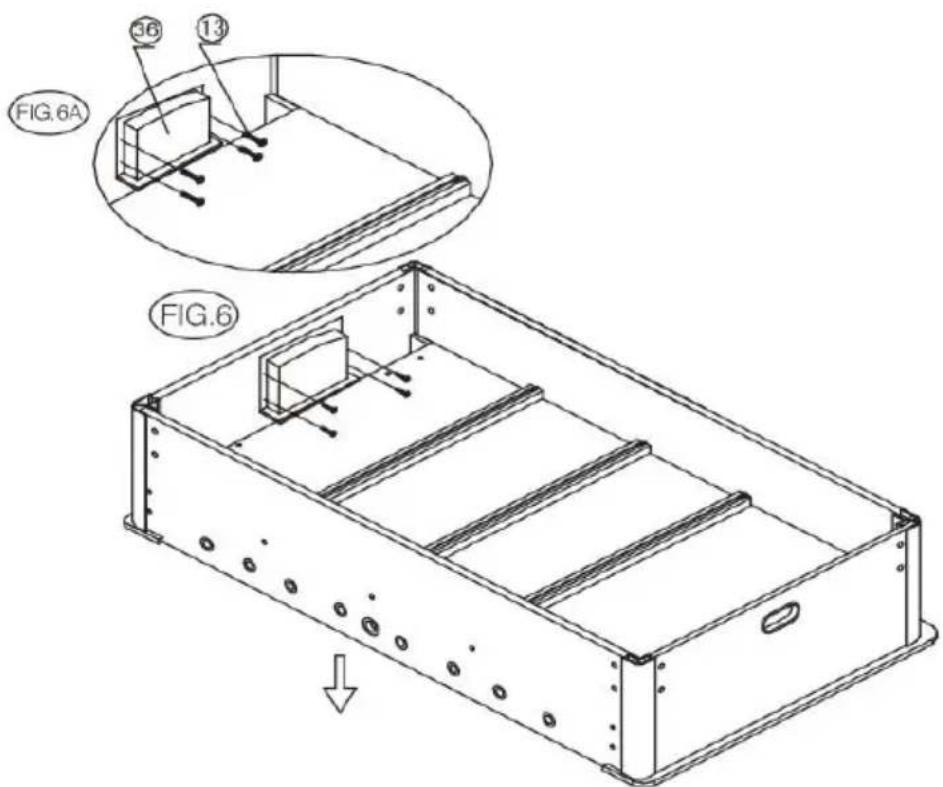

STAP8: Bevestig de twee doelboxen (#36) aan de eindplanken (#2) behulp van vier ringkopschroeven (#13)per doelvak (#36) zoals getoonc FIG.6A.

FIG.6A 36 13 FIG.6

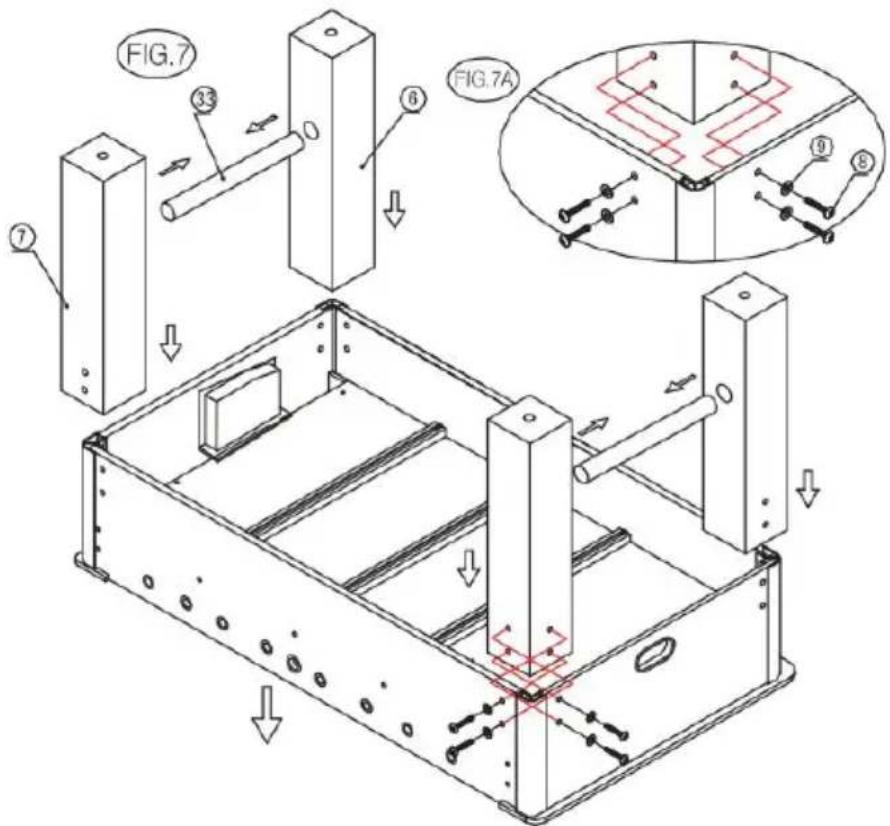

STAP9: Bevestig het linkerbeen (#6) en het rechterbeen (#7) met de verchroomde staaf (#33) ertussen de voetbaltafel met behulp van vier pootbouten (#8) en vier ringen (#9) per poot, zoals weergegeven in F en 7A.

OPMERKING: Als u problemen ondervindt bij het plaatsen van de pootbouten (#8), moet u mogelijk teruggaan naar stap 3 en de boute een beetje losdraaien.

FIG.7 FIG.7A ③ ⑥ ⑦ ⑨ ⑧

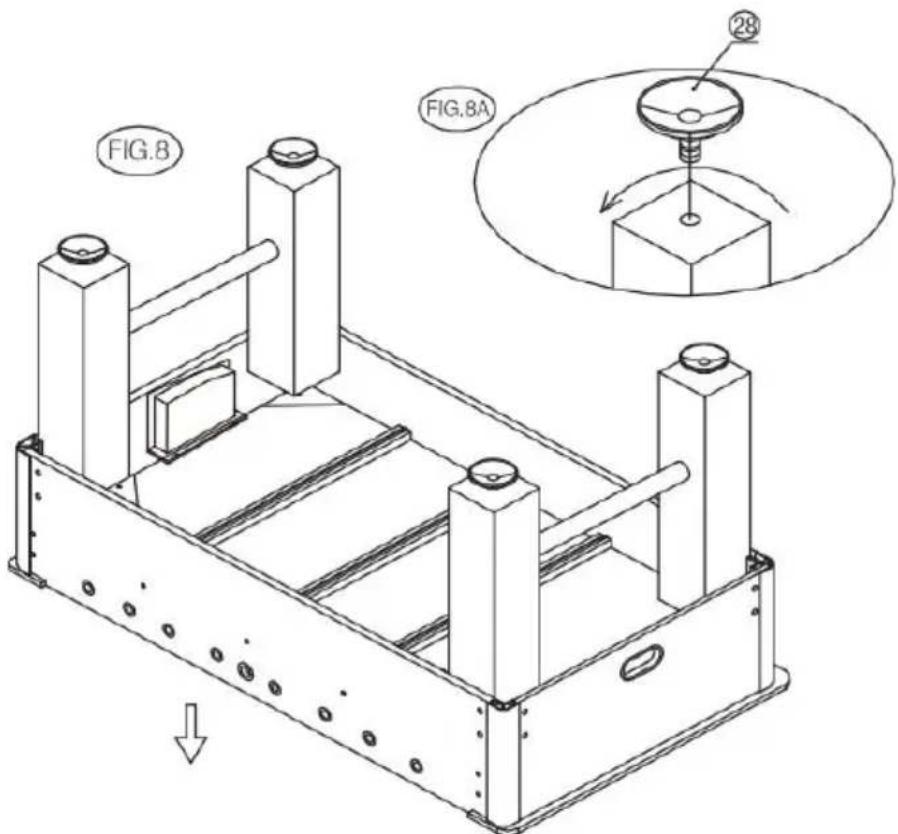

STAP 10: Zoek de pootnivelleerders (#28) en schroef er één in elke zoals getoond in FIG 8 en 8A.

FIG.8 FIG.8A 28

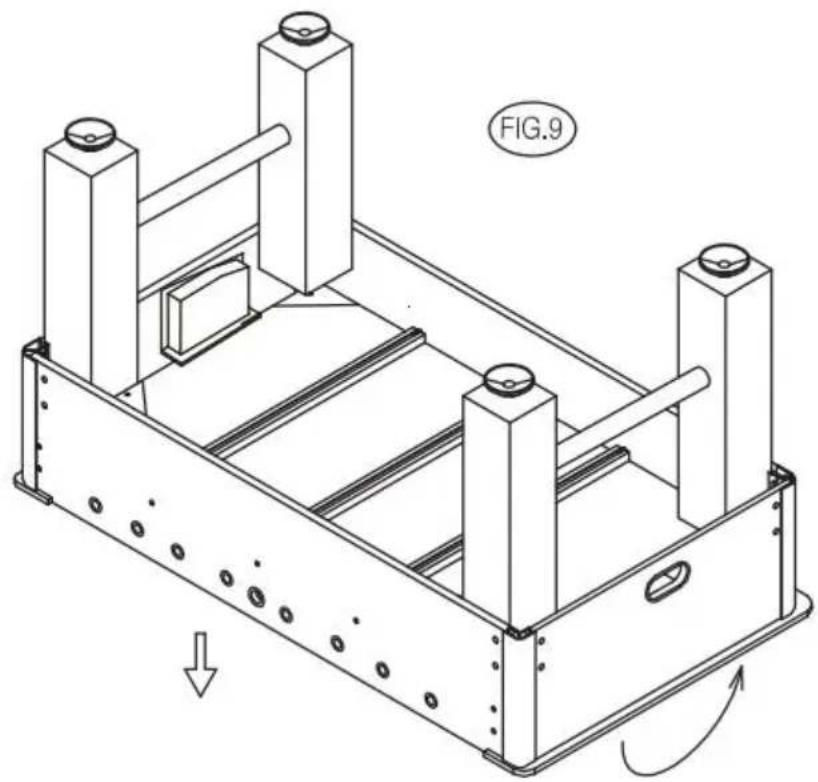

STAP 11: Til het tafelsamenstel met twee sterke volwassenen van d vloer, draai het om en zet de tafel erop zijn poten op de locatie wa spel gaat spelen.

LET OP: Houd de benen niet vast! U dient de tafel op te halen bij tafelkast ! zoals getoond in FIG. 9 .

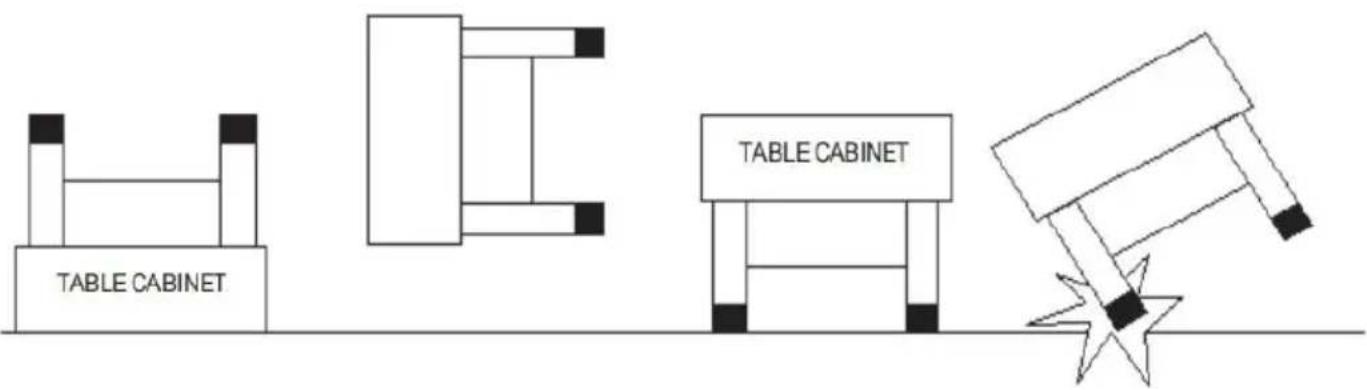

LET OP: Er zijn twee sterke volwassenen nodig om de tafel draaien zoals afgebeeld.

1. Pak de tafel op, één volwassene aan elk uiteinde. Houd d niet vast! U dient de tafel aan tafel op te pakken kastje !
2. Draai de tafel om.
3. Plaats hem op alle vier de poten tegelijk op de grond.

TABLE CABINET TABLE CABINET

STAP12: Controleer nu of alle verbindingen, die in de voorgaande sta zijn gemaakt, goed zijn vastgedraaid.

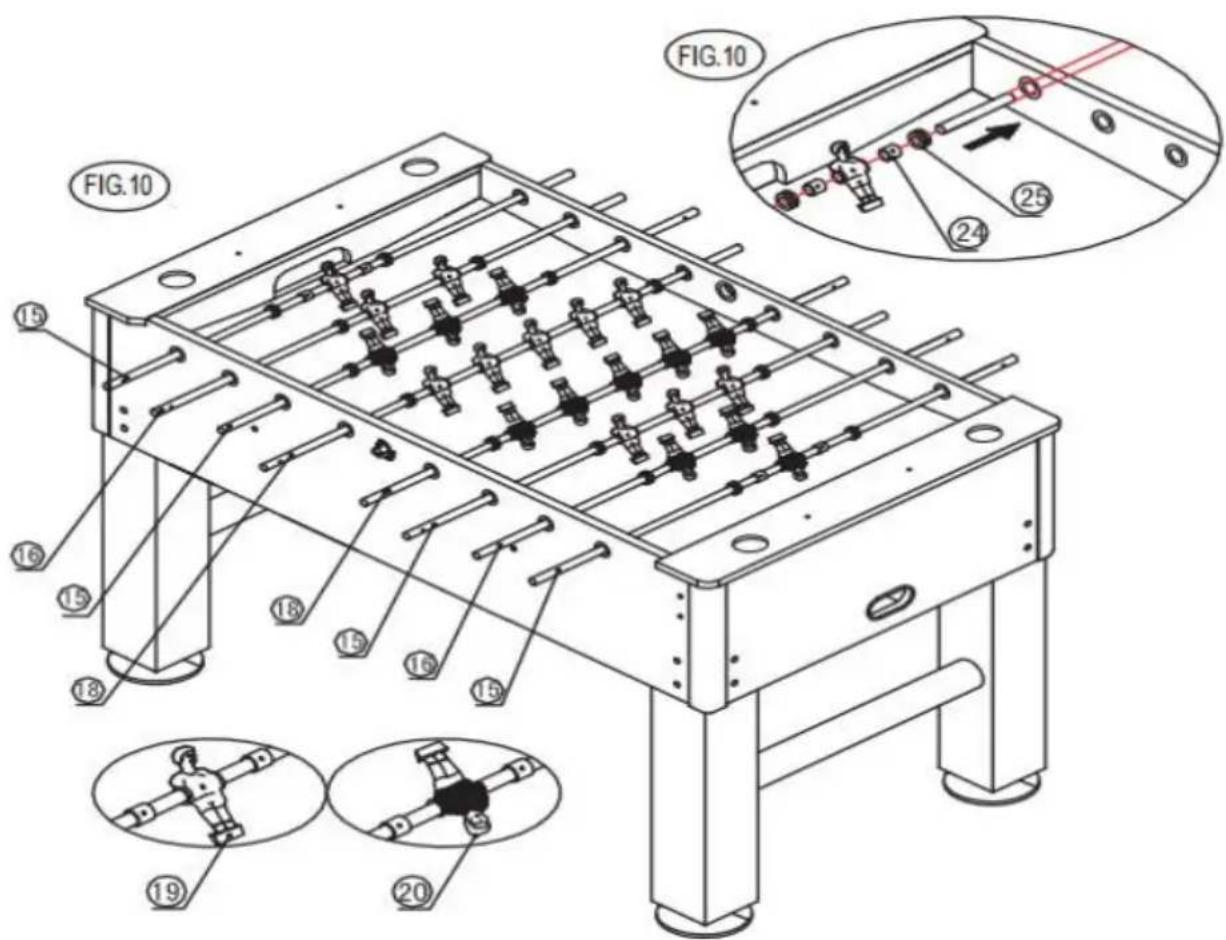

STAP13: Schuif één speler (#19 of #20) in het midden en één stop (#24) en één rubber bumper (#25) aan elke kant van de speler op 1-spelerstangen (#15). Zie.FIG.10 en 10 A.

Schuif de rubberen bumper (#25) en spelers (#19 of #20) op de spelersstangen (#16,#17 en #18) Zie FIG. 10 en 10A.

FIG.10 FIG.10 15 16 15 18 15 16 15 19 20 24 25

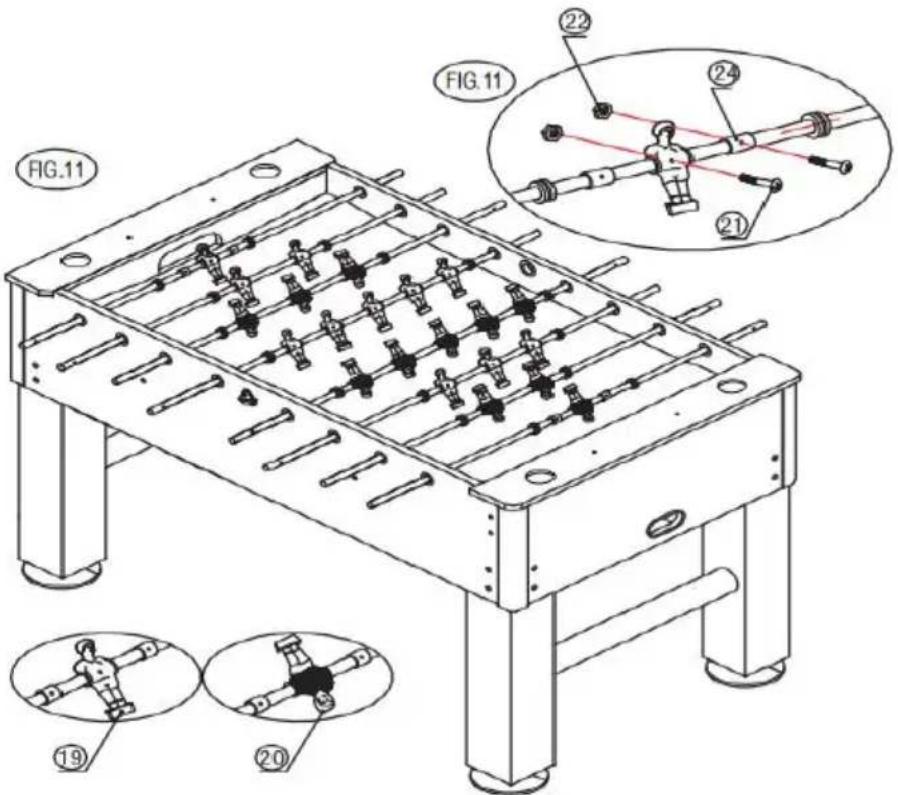

STAP14: Gebruik één ronde kopschroef (#21) en één moer (#22) pe stopring (#24) en speler (#19 of #20) zoals getoond in FIG. 11 en '

FIG.11 FIG.11 ②2 ②4 ②1 ⑲ ⑳ ⑳

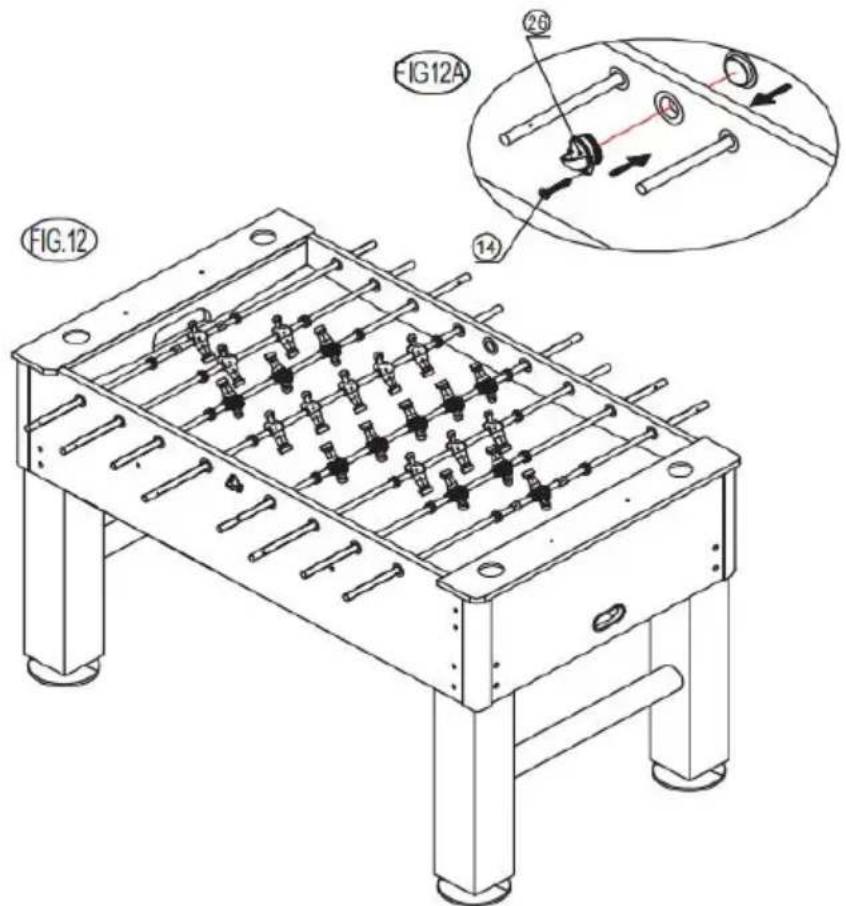

STAP15: Bevestig de twee kogelterugvoerbekers (#26) aan de zijplank (#1) met behulp van één platte kopschroef (#14)per zijde.Zie FIG.12 € 12A.

FIG.12 FIG12A ②6 ⑭ ⑭

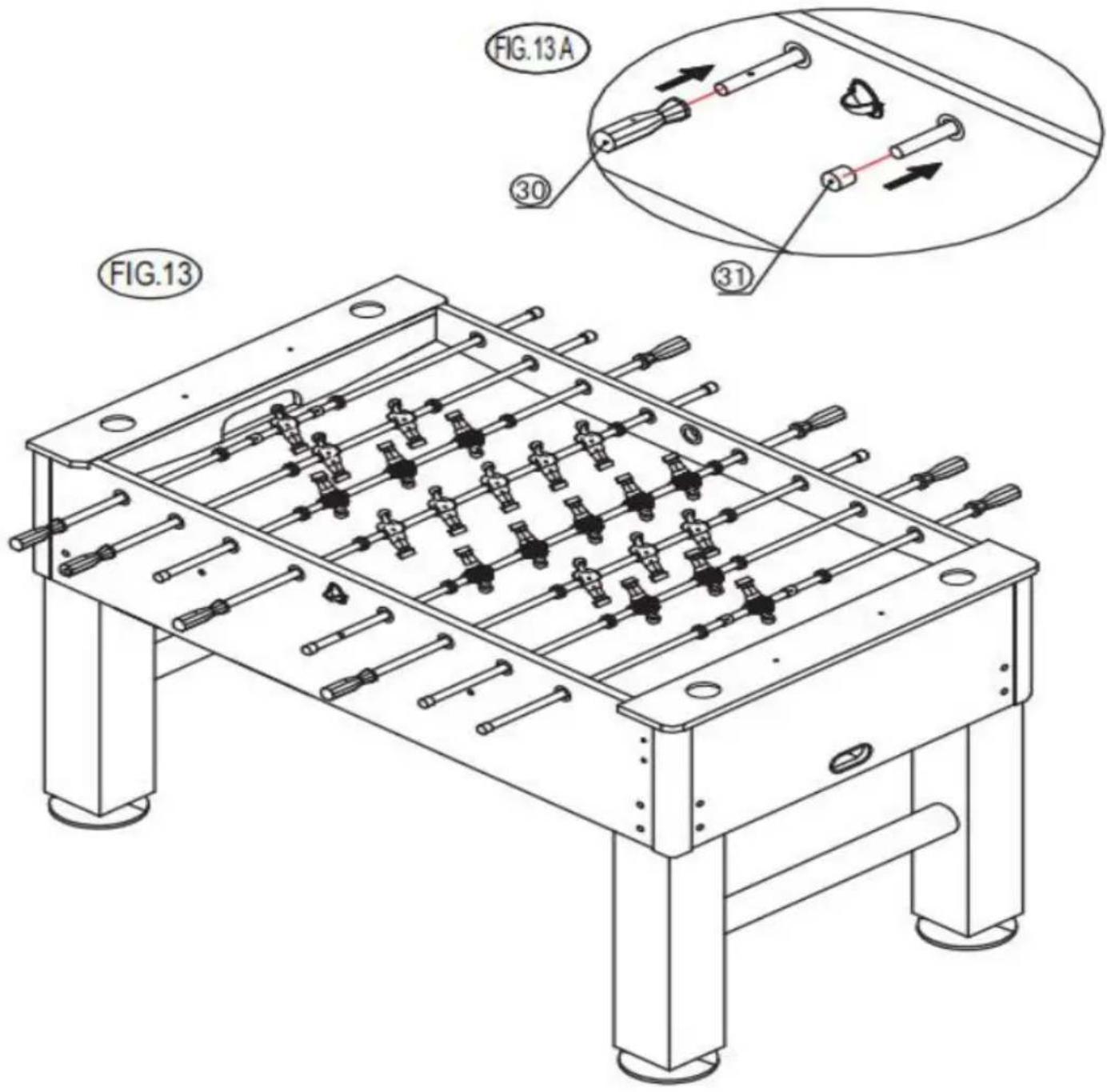

STAP16: Schuif de handgrepen (#30) en einddoppen (#31) op de

spelersstangen.

TIP: Om de handgrepen gemakkelijker te kunnen bevestigen, kunt u vooraf een beetje ruitenreiniger op de uiteinden van de stang spuiten installatie en sla het voorzichtig met een houten hamer op de spelersstangen. Zie FIG.13 en 13A .

FIG.13 FIG.13 A ③0 ③1 FIG.13

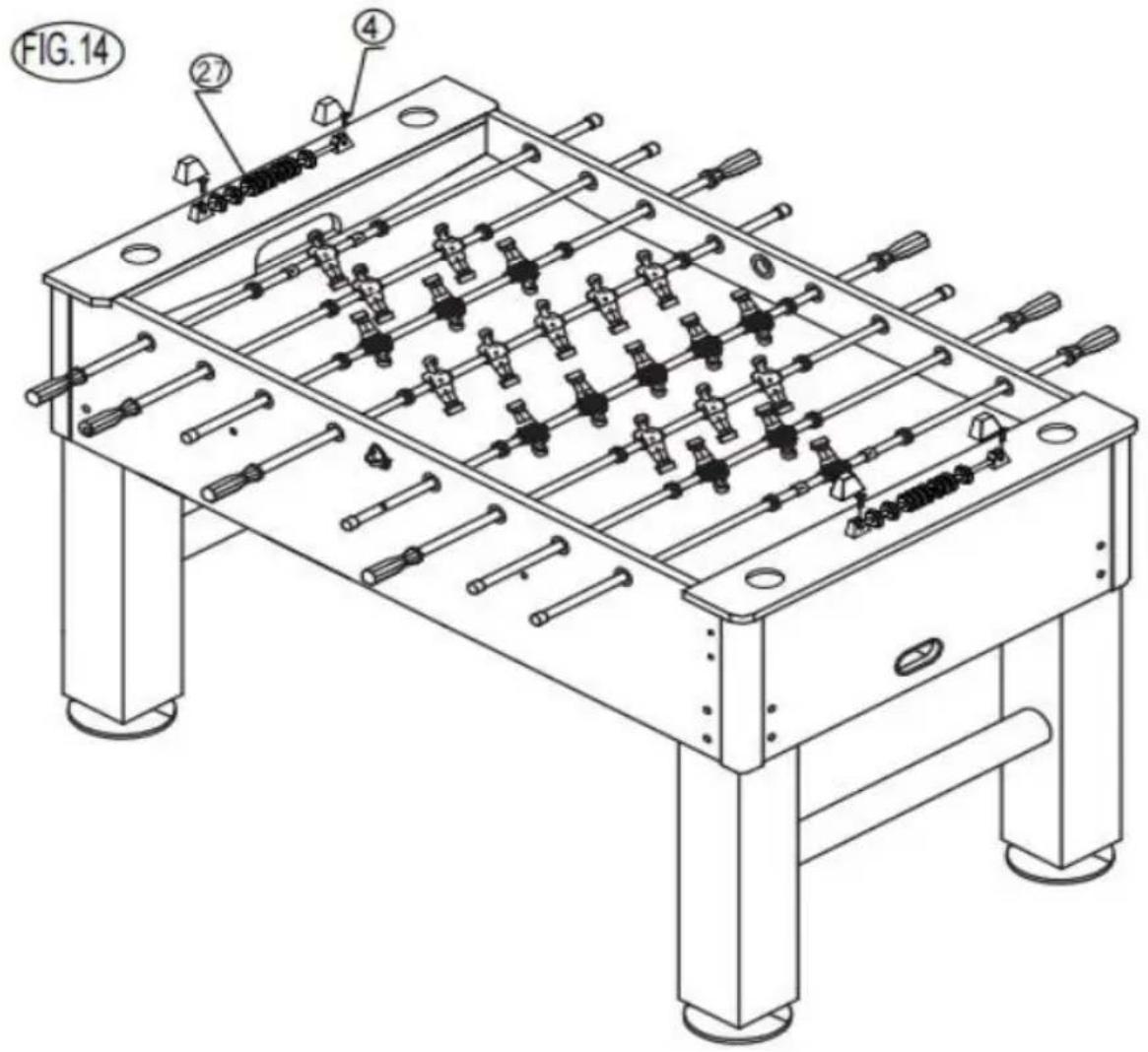

STAP17: Bevestig de twee scorers (#27) aan de eindplanken (#2) m behulp van twee platkopschroeven (#4) per scorer. Zie FIG.14.

FIG.14 ② ④

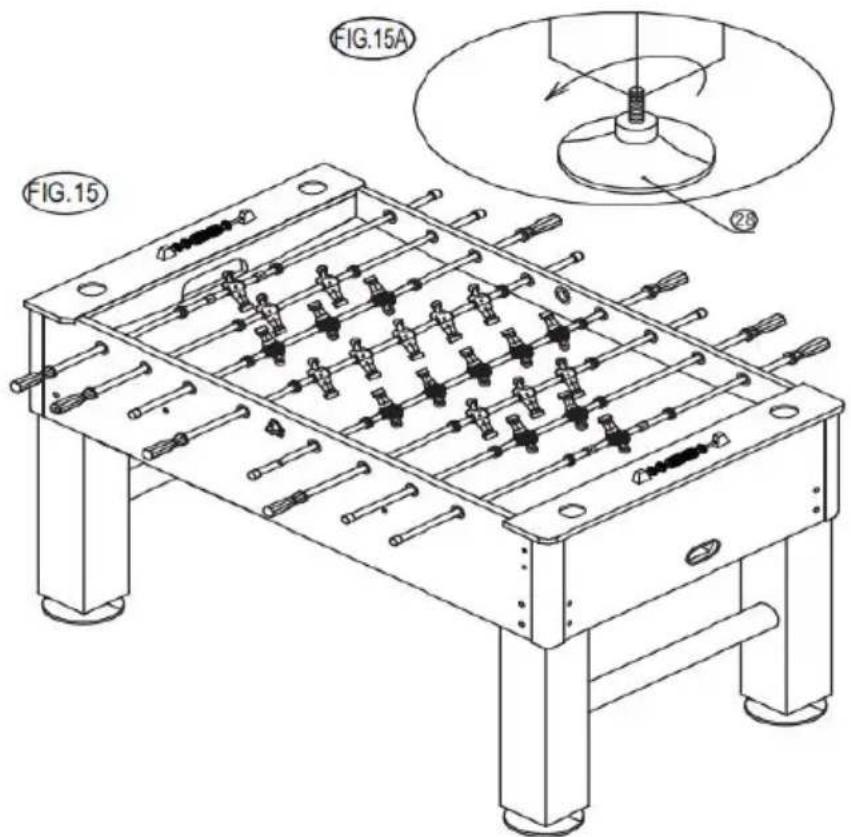

STAP18: Als de tafel niet waterpas staat, kunt u de pootnivelleerders één voor één aanpassen totdat de tafel waterpas staat. precies waterj Zie FIG.15 en 15A.

FIG.15 FIG.15A 28

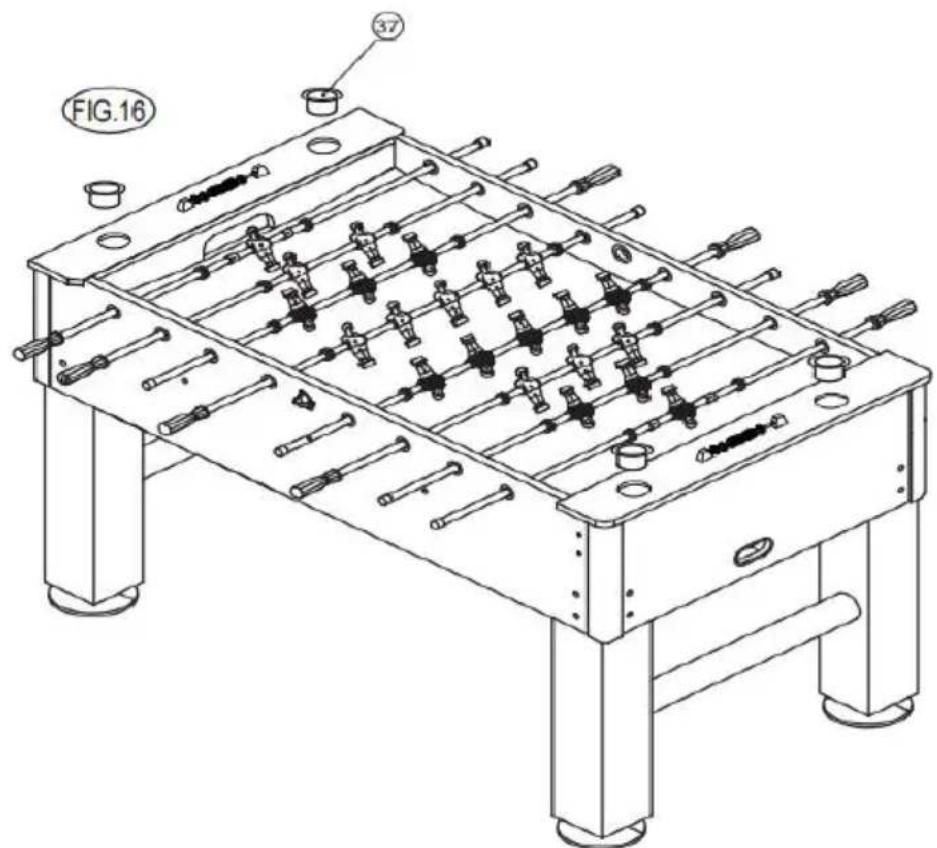

STAP19: Bevestig de twee bekerhouders (#37) om de twee eindplank (#2) te plaatsen monding van een grot per bekerhouder (#37). Zie FI

FIG.16 37

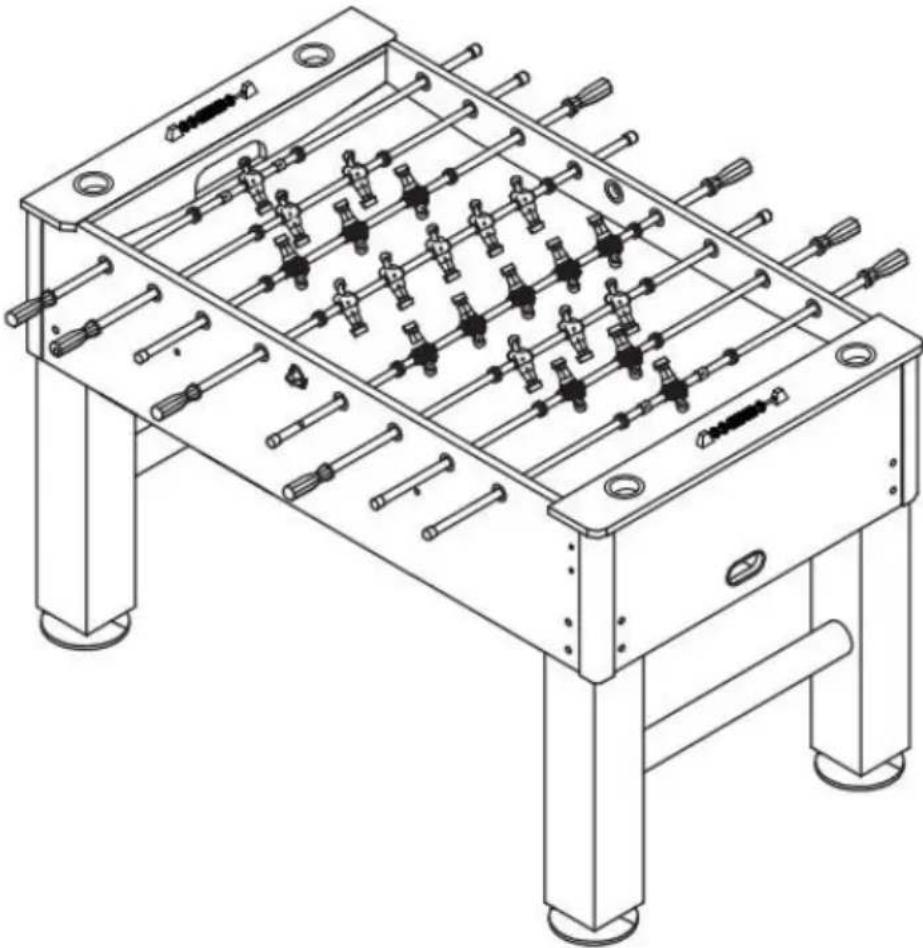

De spelmontage is voltooid. Dat ben je nu klaar om te spelen .

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.

Technisch Ondersteuning en e-garantiecertificaat
