CALCIO DA TAVOLO

MODELLO : SUO-5529L

Grazie per aver utilizzato questo prodotto. Per essere sicuri di poter utilizzare correttamente la macchina, leggere attentamente queste istruzioni prima dell'uso e conservarle adeguatamente per riferimento futuro. Assicurati di leggere le precauzioni e le regole di sicurezza i questa pagina per garantire un utilizzo sicuro. Questo manuale descrile avvertenze e le precauzioni di sicurezza, il funzionamento e la manutenzione. Le avvertenze e le istruzioni contenute nel presente manuale non possono coprire tutte le possibili condizioni e situazioni e potrebbero verificarsi. La cautela e il buon senso non sono incorpora questo prodotto, poiché riteniamo che gli usi saranno conformi a quest codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Il montaggio deve seguire queste istruzioni. Un montaggio errato più rappresentare un pericolo.
2. Non montare in caso di stanchezza o sotto l'effetto di alcol, drogr farmaci.
3. Il peso, l'elasticità e le altre proprietà del prodotto si applicano solo prodotti correttamente e completamente assemblati.
4. Mantenere l'area di assemblaggio pulita e ben illuminata.
5. Tenere gli astanti lontani dall'area durante il montaggio.
6. Questa è un'attrezzatura, non un giocattolo, deve essere utilizzata: la guida di un professionista. Non permettere ai bambini e agli anima domestici di giocare da soli o di avvicinarsi a questo oggetto.
7. Utilizzare solo come previsto. Non sedersi o stare in piedi sul pro
8. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.

9. Non utilizzare questa unità per scopi diversi da quelli indicati.

10. Non utilizzarlo per scopi commerciali.
    1 1 . Non pulirlo con materiali abrasivi .
    1 2 . Non lasciarlo mai incustodito durante l'uso .
    1 3 . L'urina e le feci degli animali domestici possono danneggiare il prodotto, tenere lontano .
    1 4 . Non posizionare il prodotto sopra o vicino ad aria calda, forne elettrici o stufe .

11. I bambini piccoli devono essere sorvegliati per assicurarsi che ne giochino con il prodotto. Gli animali domestici devono stare lontani di prodotto.

Non utilizzare all'aperto nelle giornate piovose e nuvolose, evitare fulm cadute. Persone o animali appesi al prodotto possono causare lesion morte.

ATTENZIONE: pericolo di soffocamento: il giocattolo contiene palline e/o piccole parti. Non adatto a bambini di età inferiori anni.

IMPORTANTE! Si prega di conservare le istruzioni. Prima di tentare montaggio, leggere attentamente queste istruzioni prenota per familiarizzare con tutte le parti e le fasi di assemblaggio. Ne consiglia due gli adulti assemblano il calcio balilla. Fare riferimento all'elenco dei parti di seguito e assicurarsi che tutte le parti sono stati inclusi.

PARTS LIST

1SIDE BOARD2EA	2GOAL ENDBOARD2EA	3SOCCERPLAYFIELD1EA	43.5X18MM FLATHEAD SCREW4EA	5SUPPORT BRACES3EA	6[4TBY]LEFT LEG2EA
7[RIGHT LEG2EA]	88X35MM LEGBOLT16EA	922X8.5MMWASHER16EA	10[KX0X]6X65MM BOLT8EA	11[5YAD]18X6.5MM WASHER8EA	123.5 X 35MMWASHER HEADSCREW16EA
133.5X12MM WASHERHEAD SCREW16EA	14[343S]3.5X14MM FLATHEAD SCREW2EA	153 PLAYER ROD4EA	162 PLAYER ROD2EA	17ALLEN WRENCH1EA	185 PLAYER ROD2EA

19PLAYER (WHITE)11EA	20PLAYER (BLUE)11EA	214X23MM ROUNDHEAD SCREW26EA	22NUT26EA	23ALLEN WRENCH1EA	24STOP RING4EA
25RUBBER BUMPER16EA	26BALL ENTRY CUP2EA	2SCORER2EA	28LEG LEVELER4EA	29SOCCER BALL2EA	30HAND GRIP8EA
31END CUP8EA	32CORNER4EA	33CHROME BAR2EA	34SUPPORT RODNUT6EA	35SUPPORT ROD3EA	36GOAL BOX2EA
37CUP HOLDER4EA	38HAIRY BALL2EA

Consigliamo che due adulti lavorino insieme per assemblare quest gioco.

PASSO 1: Apri i 2 cartoni del tuo nuovo calcio balilla vicino al luo stai effettivamente andando per utilizzare la tabella.

PASSO 2: Rimuovere tutto il contenuto dall'interno dei cartoni e verifi di avere tutte le parti elencate come mostrato nell'elenco delle parti. Suggeriamo di utilizzare il cartone inferiore come un piano di lavoro per proteggere il tavolo. Tagliare o strappare con attenzione i quattro del cartone da quello più grande in modo che il cartone inferiore sia tua area di lavoro.

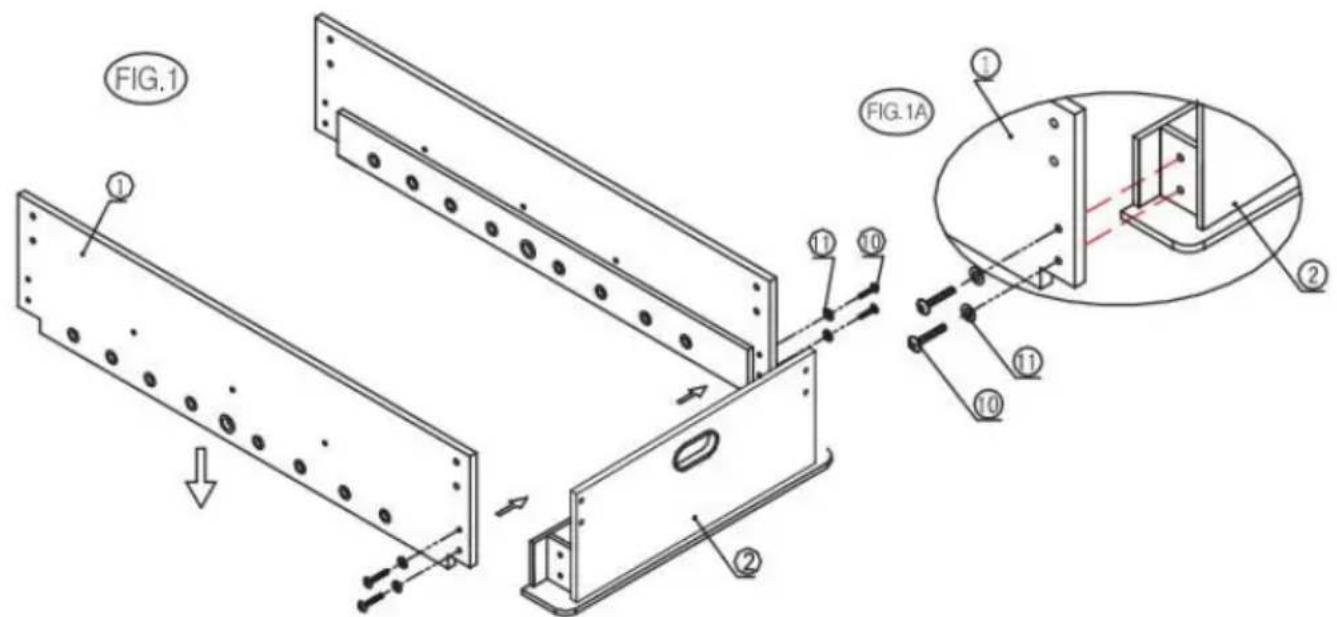

PASSO 3: Fissare un pannello terminale della porta (#2) tra il pann laterale (#1) utilizzando due bulloni (#10) e due rondelle (n. 11) per come mostrato in FIG 1 e 1A.

NOTA: non stringere le viti troppo velocemente adesso, dovrai farlo ir secondo momento.

FIG.1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ FIG.1A

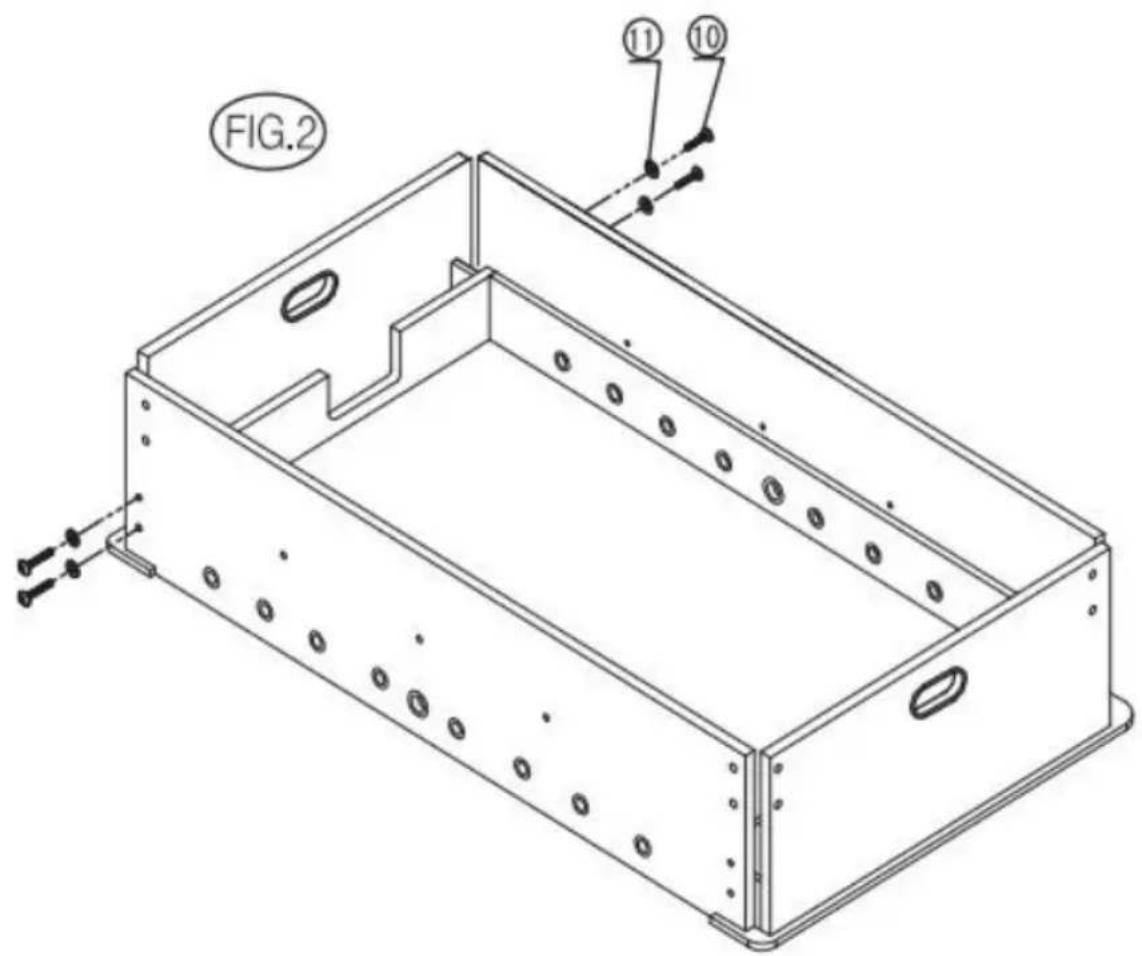

PASSO 4: Ripetere il passaggio per collegare l'altra sponda della po 2) alla sponda laterale (n. 1), come mostrato in FIG. 2.

NOTA: Assicurati che le due assi laterali (#1) e le estremità della po siano quadrate. Ora serrare tutte le connessioni dai passaggi 3 e 4.

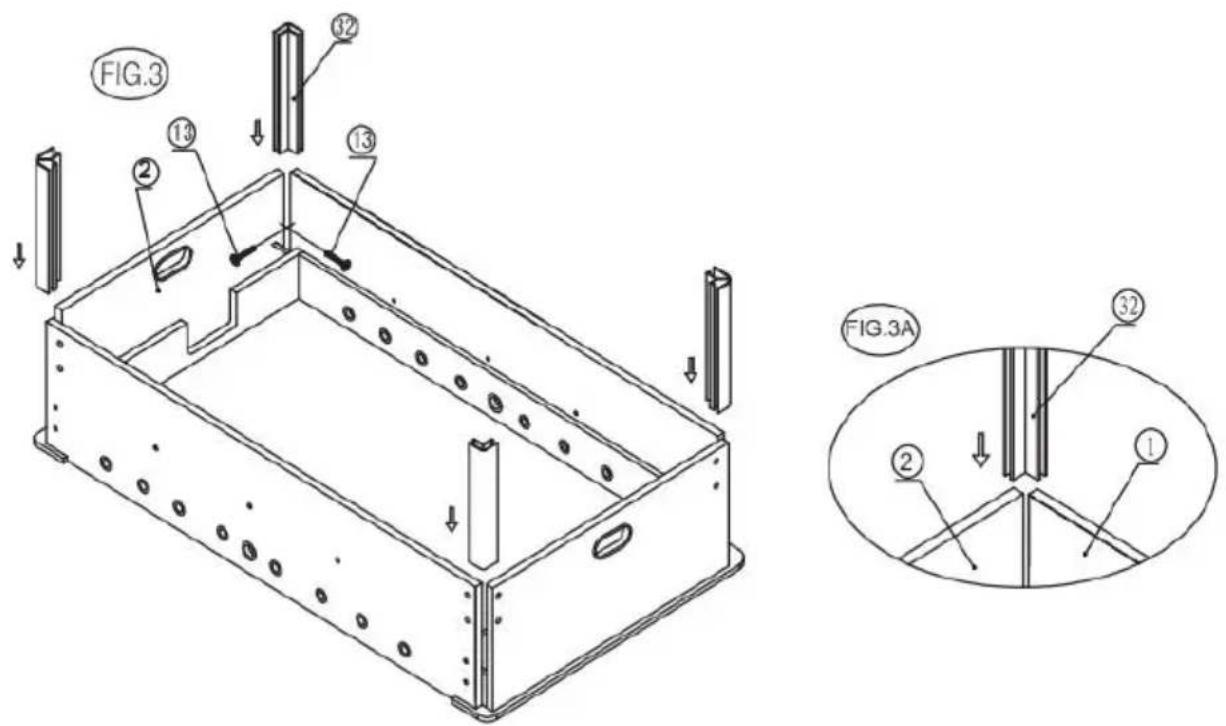

PASSO 5: far scorrere i quattro angoli (n. 32) nella scanalatura del pannello laterale (n. 1) e del pannello terminale (n. 2), fissare il Angi 32) alle schede utilizzando due viti (n. 13) per angolo come mostrato FIG 3A.

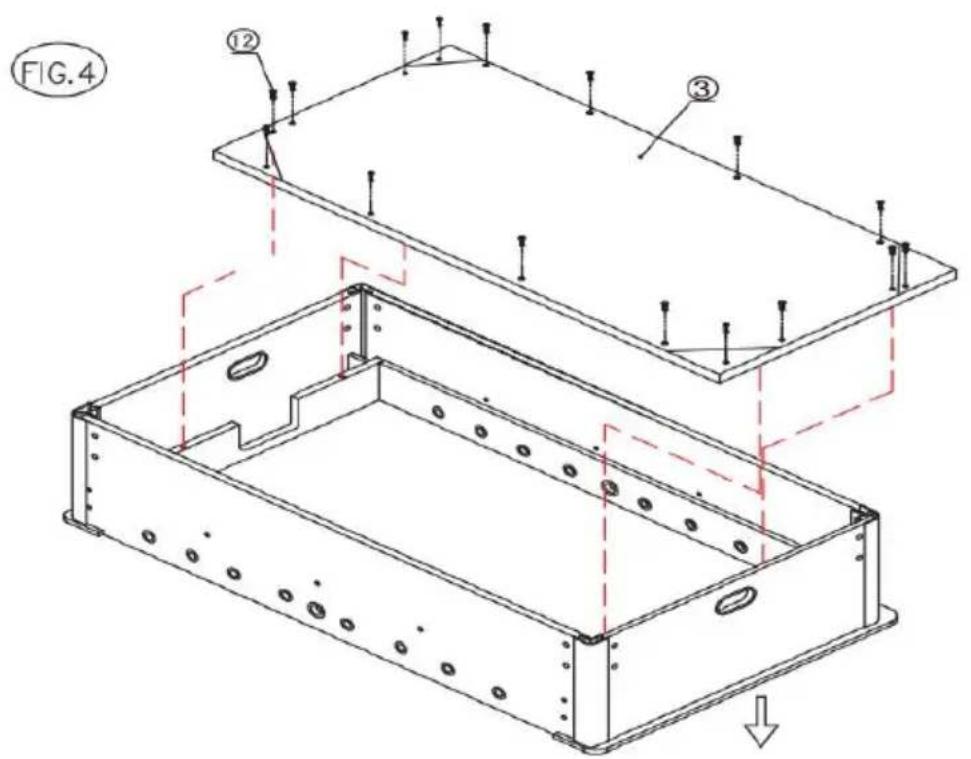

PASSO 6: Correggi la partita di calcio campo (#3) sul tabellone late (#1) e sui tabelloni della porta (#2) utilizzando Sedici viti a rondella (come mostrato in FIG.4.

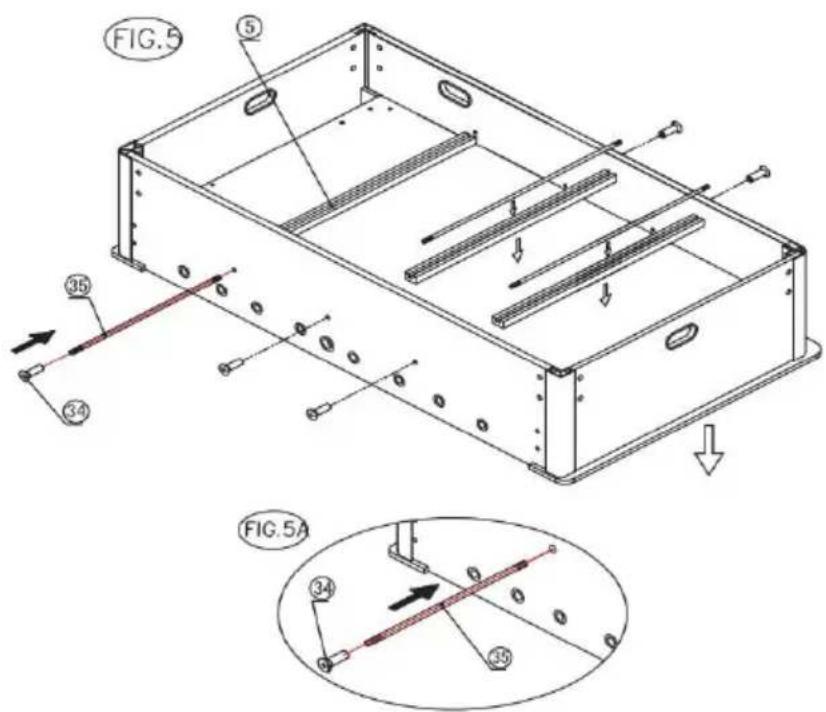

PASSO 7: posizionare i supporti di supporto (n. 5) sul campo di gi 3) come mostrato in FIG.5. Quindi posizionare il aste di supporto (#3 nella scanalatura dei supporti di supporto (#5), fissarle utilizzando sei dadi dell'asta di supporto (#34) come mostrato in FIG 5 e 5A.

FIG.5 ⑤ ③5 ③4 FIG.5A ③4 ③3

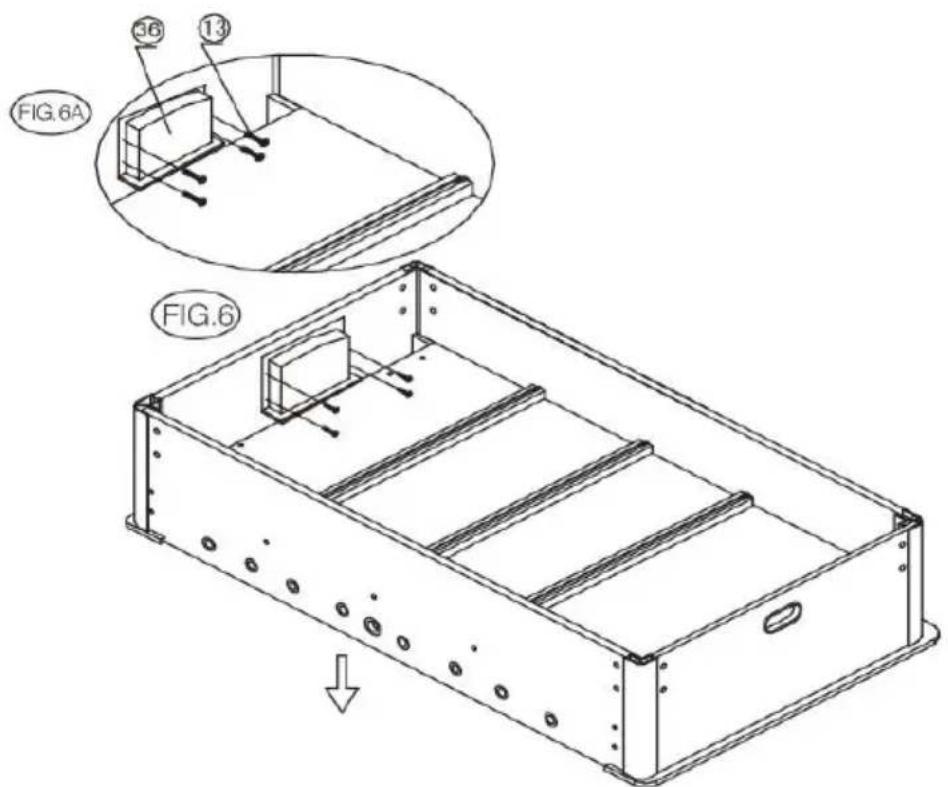

PASSO 8: Fissare le due porte (#36) alle tavole terminali (#2) utilizzato quattro viti a rondella (#13) per area della porta (#36) come mostrato in FIG.6A.

FIG.6A 36 13 FIG.6

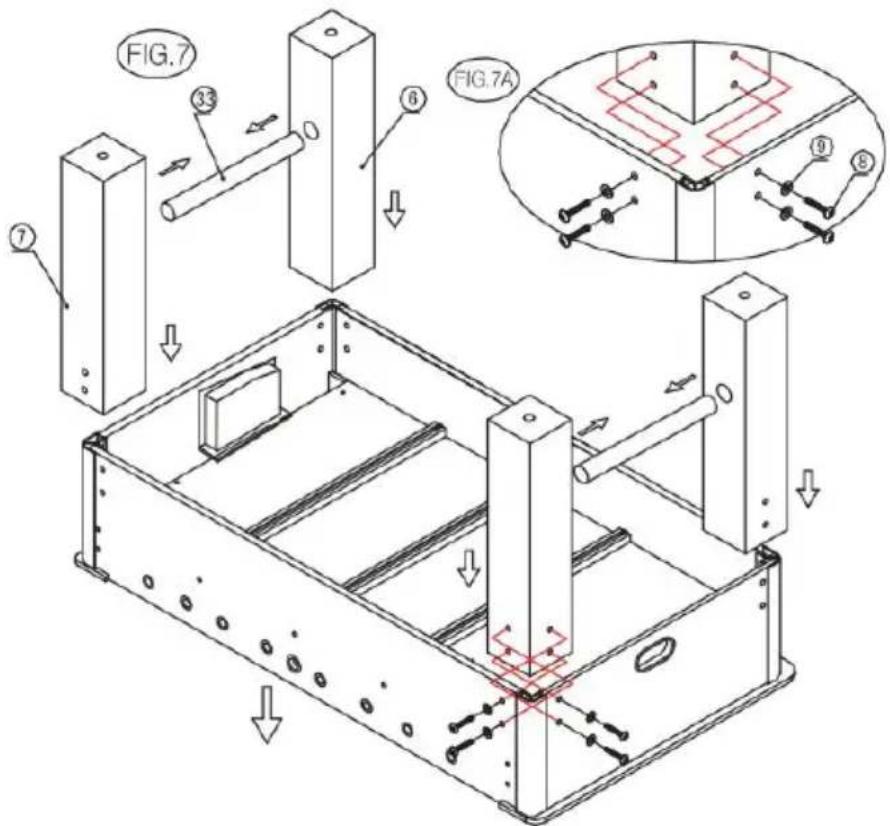

PASSO 9: Attacca la gamba sinistra (#6) e la gamba destra (#7) c barra cromata (#33) tra di loro per il calcio balilla utilizzando quattro per gamba (n. 8) e quattro rondelle (n. 9) per gamba, come mostrato 7 e 7A.

NOTA: se si riscontrano problemi nell'inserimento dei bulloni delle gam (n. 8), potrebbe essere necessario tornare al passaggio 3 e allentare leggermente i bulloni (n. 10).

FIG.7 FIG.7A ③ ⑥ ⑦ ⑨ ⑧

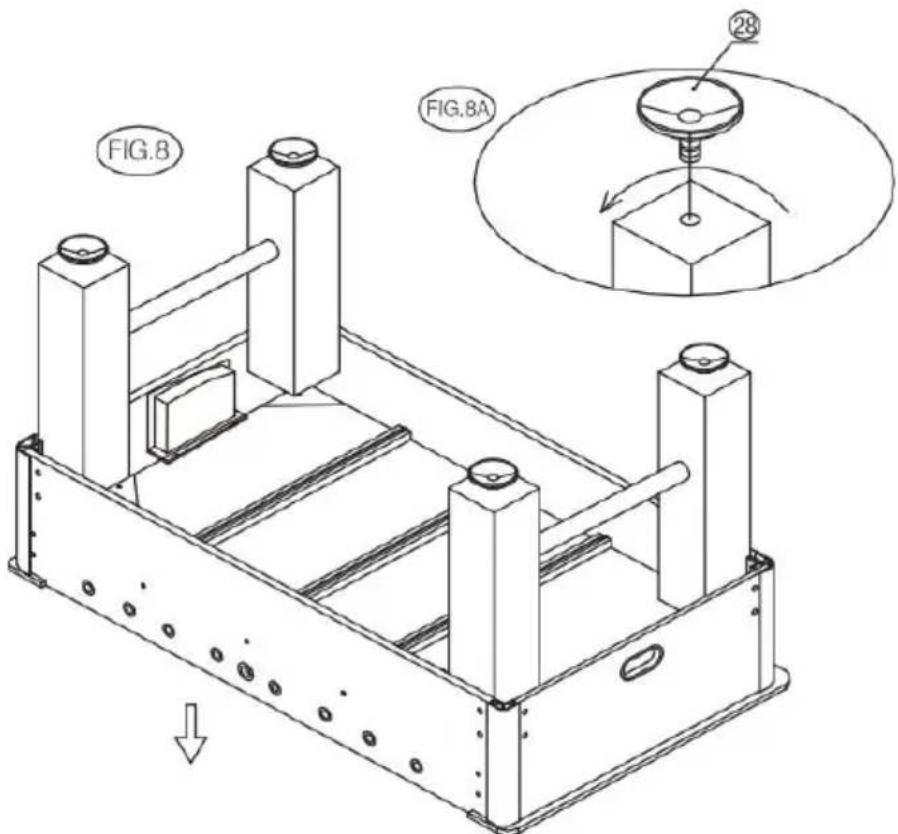

PASSO 10: Individuare i livellatori delle gambe (n. 28) e avvitarne u ciascuna gamba come mostrato in FIG 8 e 8A.

FIG.8 FIG.8A 28

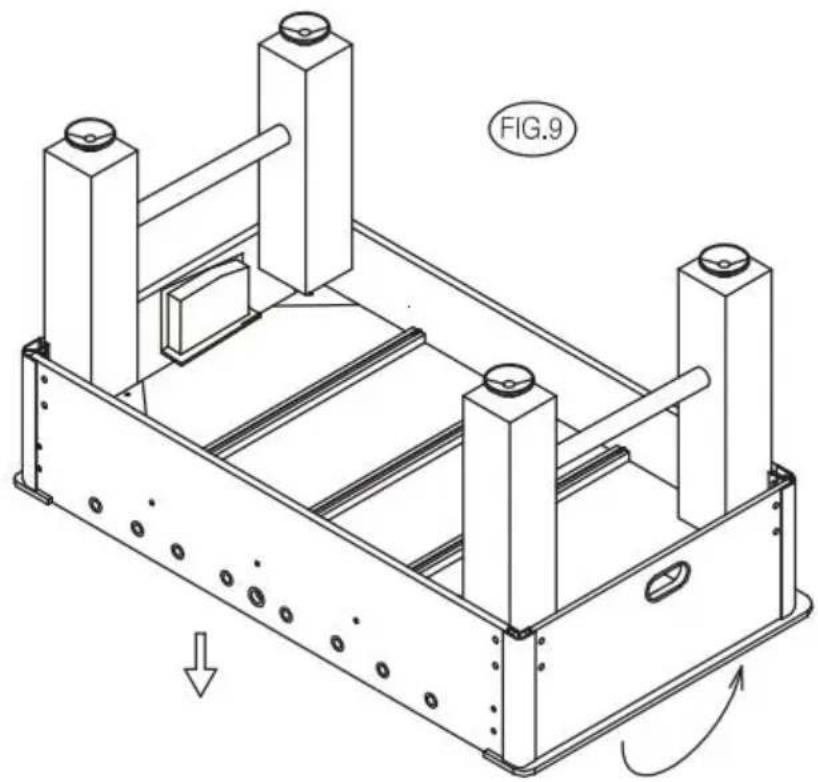

PASSO 11: sollevare il tavolo dal pavimento con due adulti robusti, capovolgerlo e posizionare il tavolo le sue gambe nel luogo in cui giocherai.

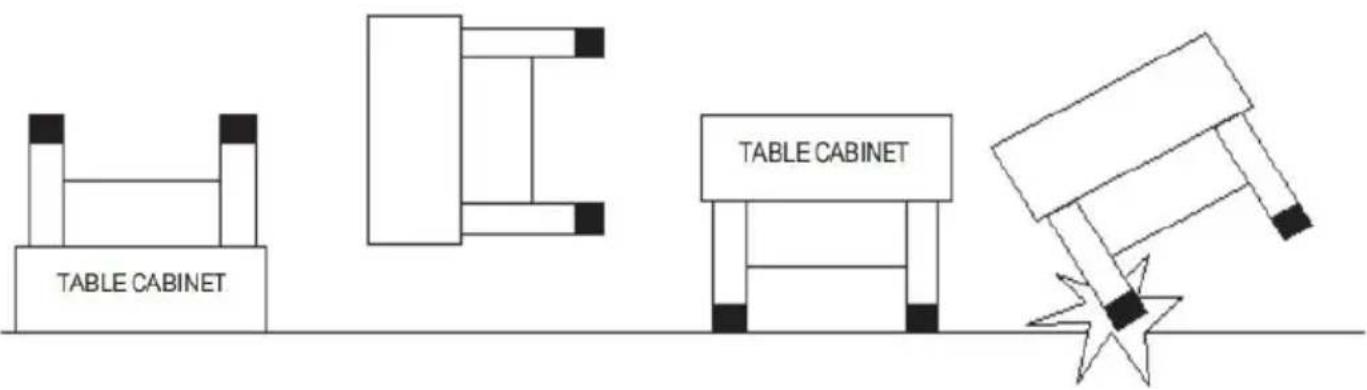

NOTA: non tenere le gambe! Dovresti ritirare il tavolo presso il mobil del tavolo ! come mostrato nella FIG. 9 .

ATTENZIONE: sono necessari due adulti robusti per ribaltare il come mostrato.

1. Prendi il tavolo, un adulto su ciascuna estremità. Non tenere gambe! Dovresti prendere il tavolo al tavolo mobiletto !
2. Capovolgi il tavolo.
3. Posizionarlo contemporaneamente su tutti e quattro i piedi a

TABLE CABINET TABLE CABINET

PASSO 12: Ora controlla se tutte le connessioni, effettuate nei pass precedenti, sono serrate.

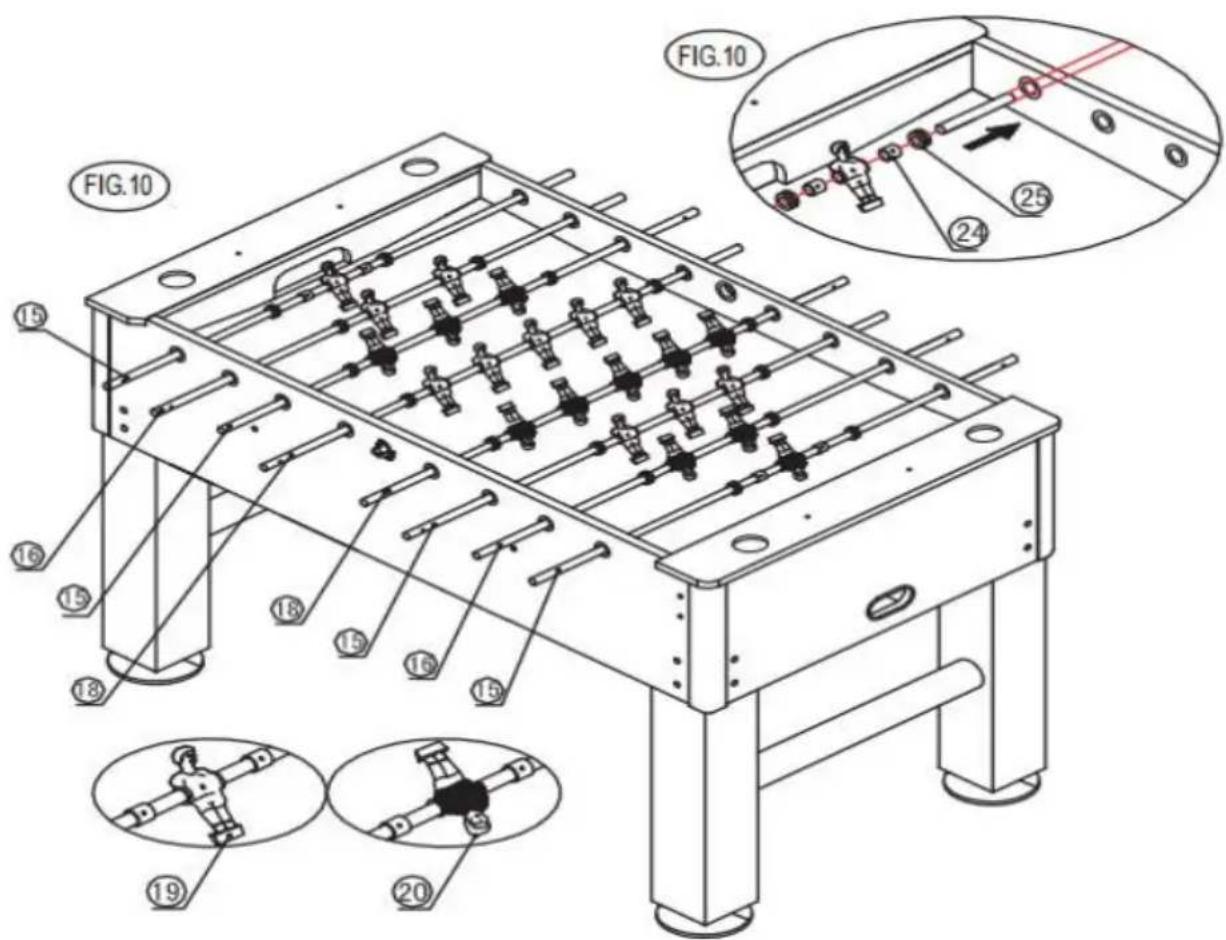

PASSO 13: fai scorrere un giocatore (#19 o #20) al centro, un anche arresto (#24) e una gomma paraurti (#25) su ciascun lato del giocatore sulle due aste da 1 giocatore (#15). Vedi FIG.10 e 10A.

Far scorrere il paraurti in gomma (#25) e i giocatori (#19 o #20) su dei giocatori (#16, #17 e #18) Vedere.FIG.10 e 10A.

FIG.10 FIG.10 15 16 15 18 15 16 15 19 20 24 25

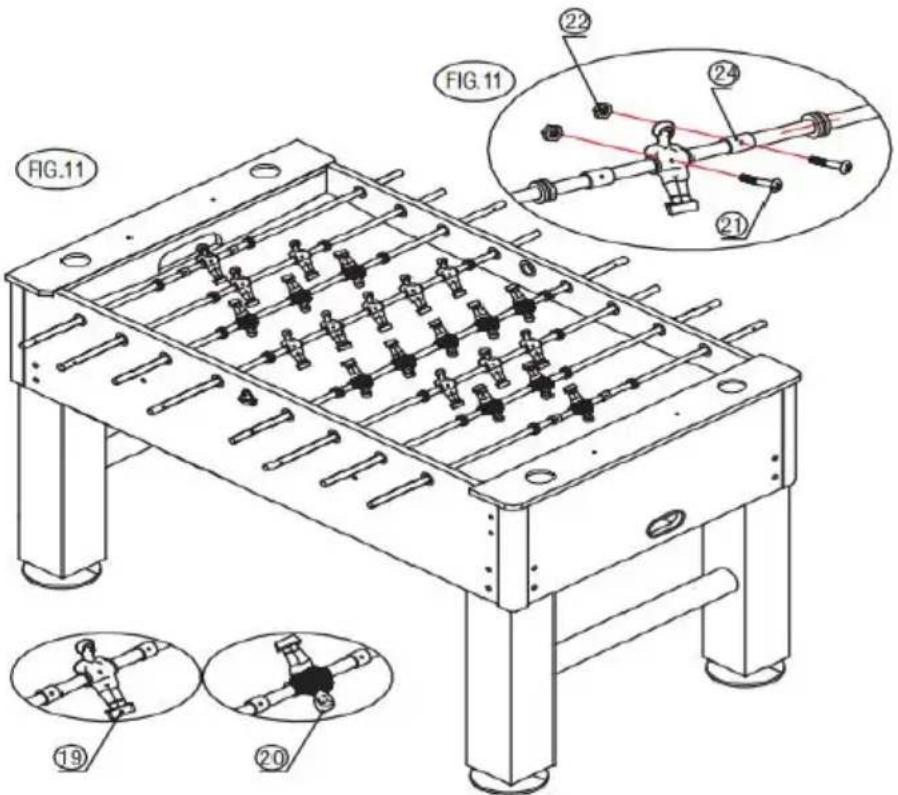

PASSO 14: utilizzare una vite a testa tonda (n. 21) e un dado (n. anello di arresto (#24) e giocatore (#19 o #20) come mostrato nelle FIGURE 11 e 11A.

FIG.11 FIG.11 ②2 ②4 ②1 ⑲ ⑳ ⑳

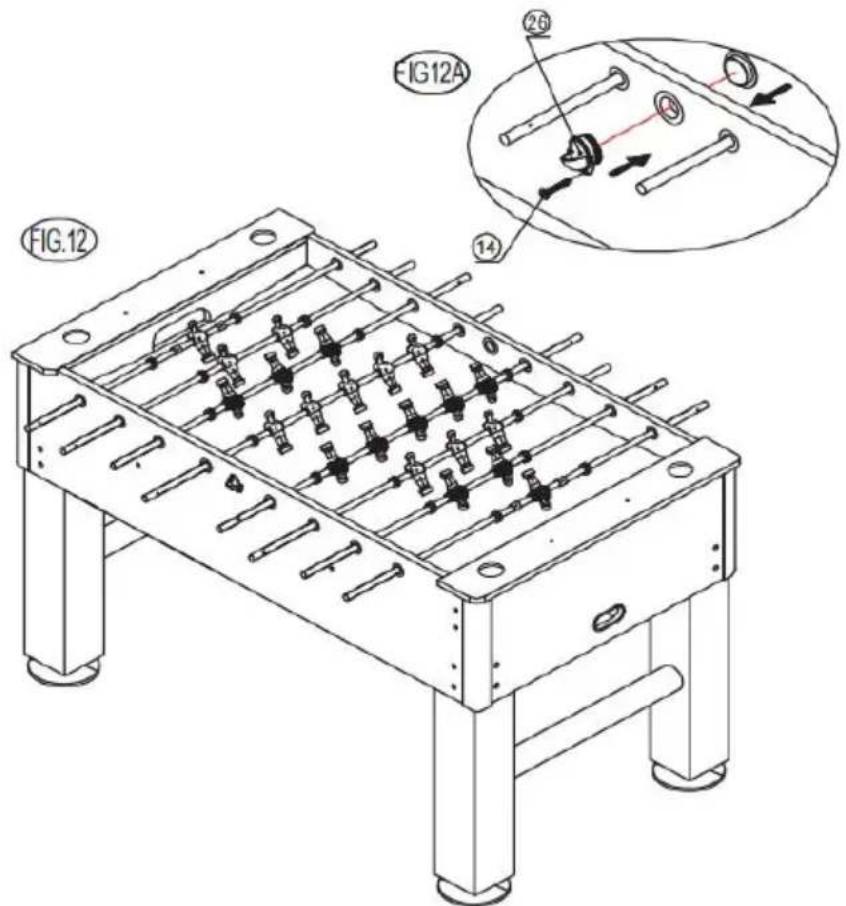

PASSO 15: Fissare le due coppe di ritorno della sfera (#26) alle sp laterali (#1) utilizzando una vite a testa piatta (#14) per lato. Vedere FIG e 12A.

FIG.12 FIG12A ②6 ⑭ ⑭

PASSO 16: Far scorrere le impugnature (#30) e i cappucci terminali

sulle aste del lettore.

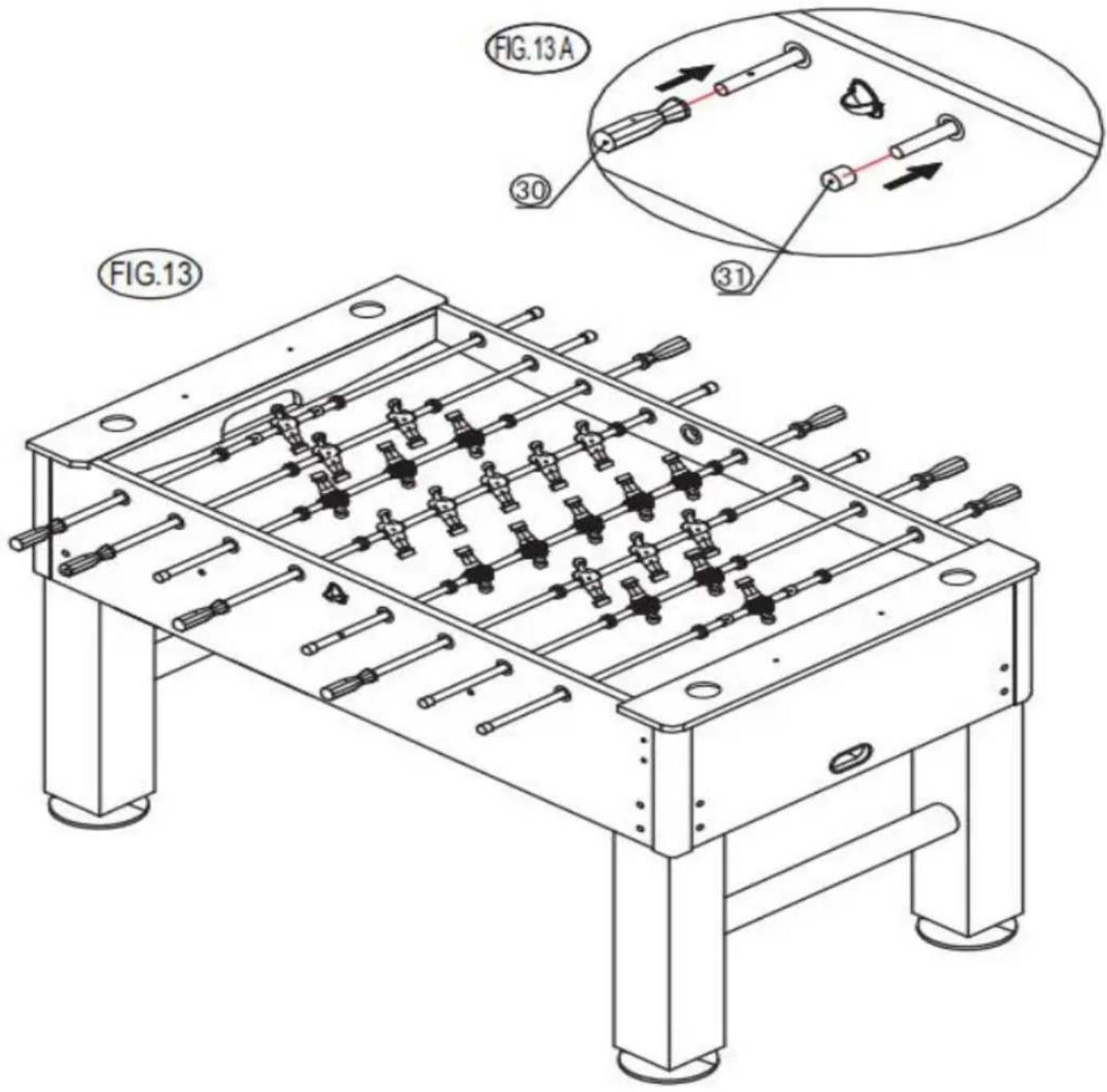

CONSIGLIO: Per facilitare il fissaggio delle maniglie, spruzzare prima i po' di detergente per vetri sulle estremità dell'asta all'installazione e martellarlo delicatamente con un martello di legno sulle aste del lettori. Vedere FIG.13 e 13A .

FIG.13 FIG.13 A ③0 ③1 FIG.13

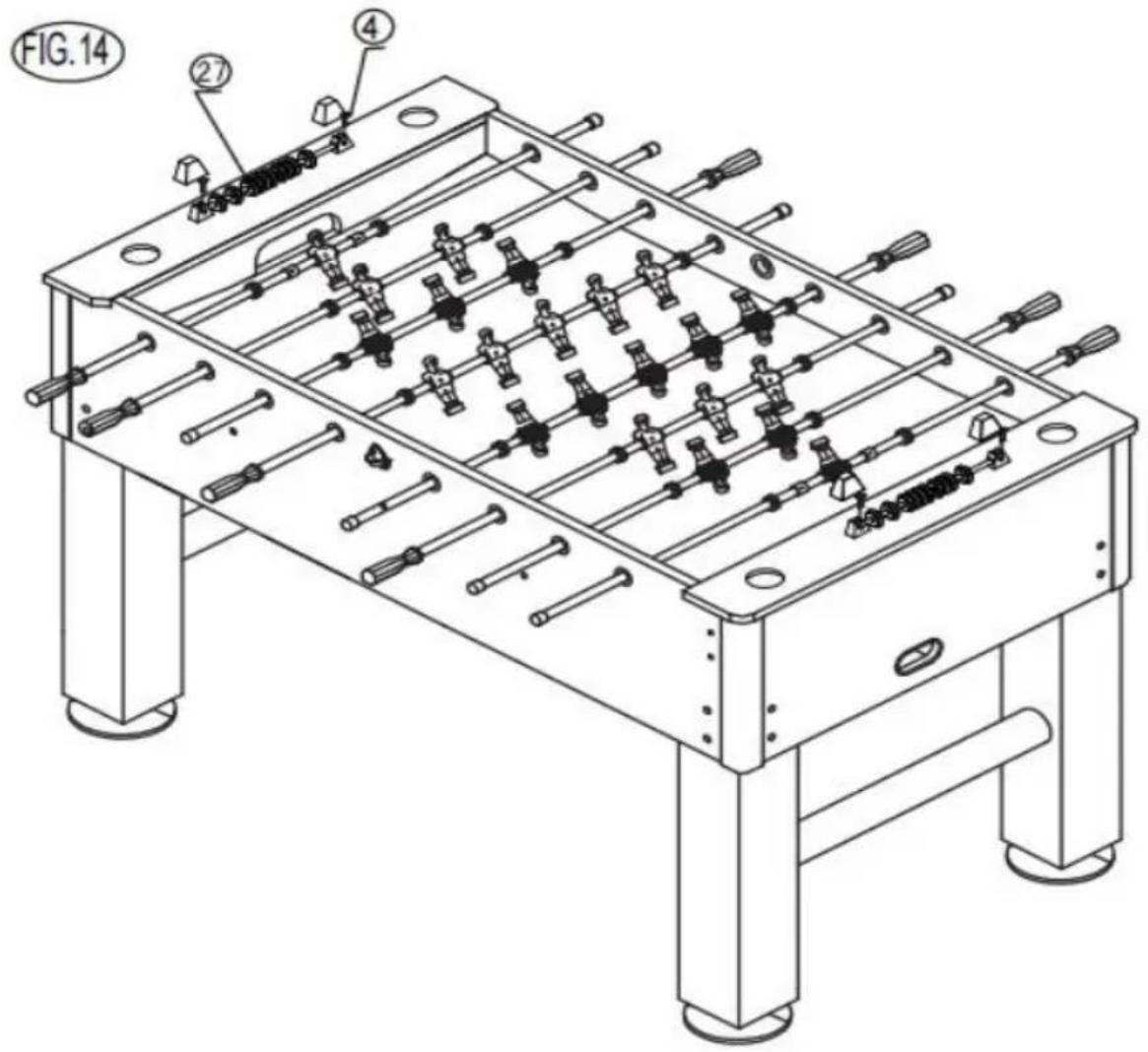

PASSO 17: Fissare i due marcatori (#27) alle tavole finali (#2) utiliz due viti a testa piatta (#4) per marcatore. Vedere FIG.14.

FIG.14 ② ④

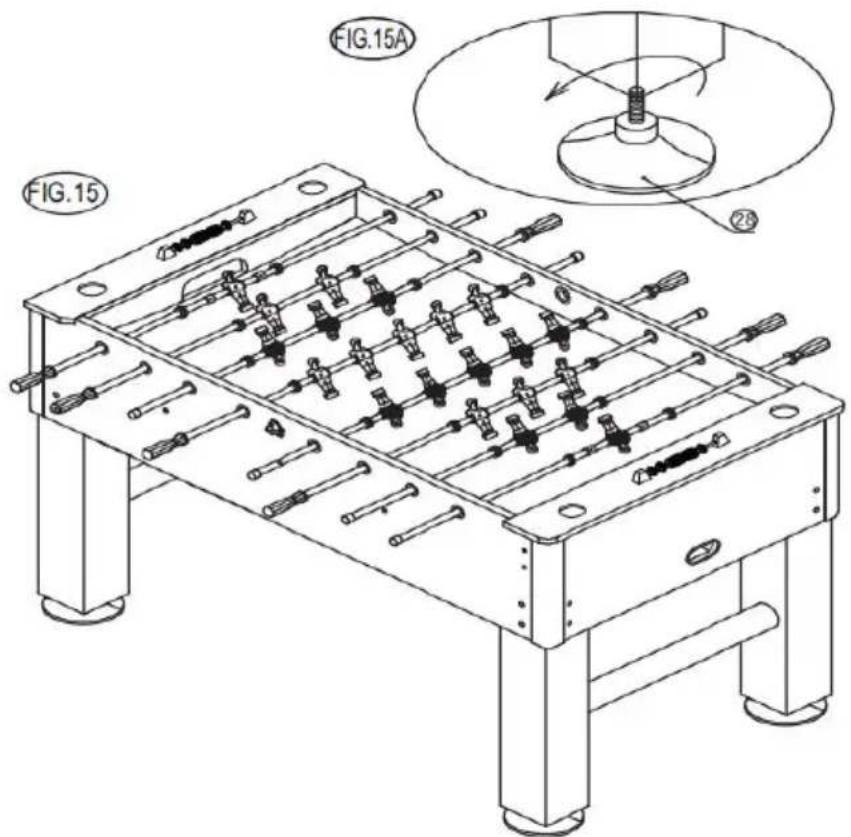

PASSO 18: Se il tavolo non è livellato è possibile regolare i livellat gambe (#28) uno per uno finché il tavolo non è livellato. esattamente livello. Vedere FIG.15 e 15A.

FIG.15 FIG.15A 28

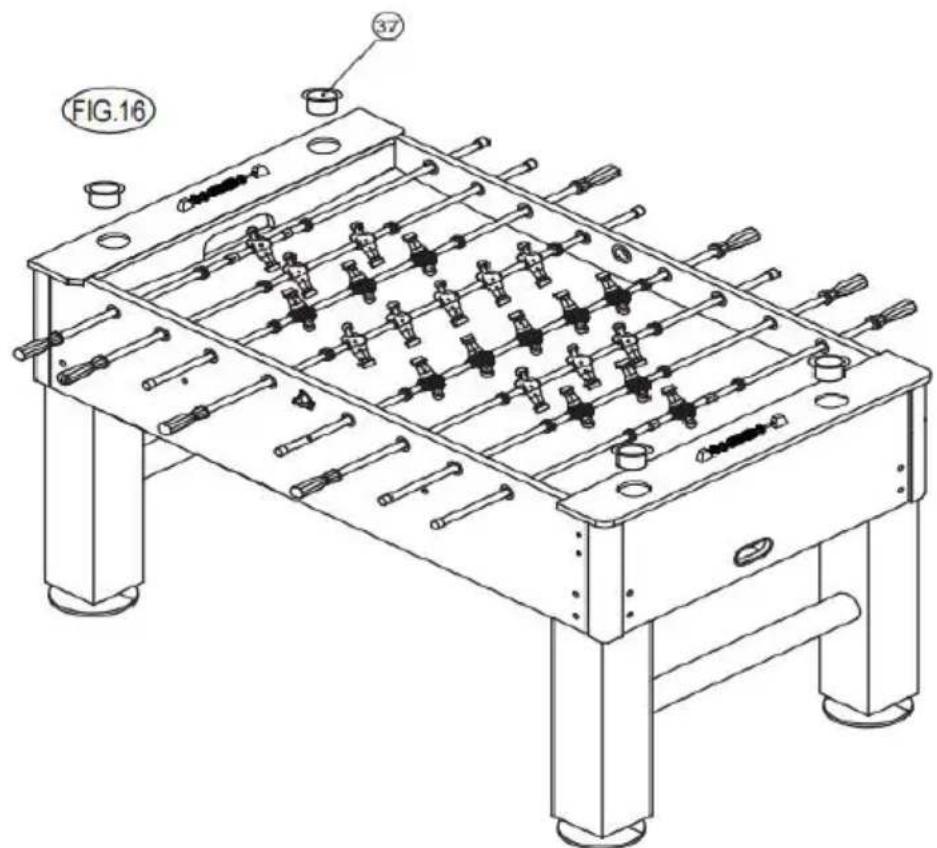

PASSO 19: Collega i due portabicchieri (#37) per posizionare le due tavole finali (#2) bocca di una grotta per portabicchiere (#37). Vedere FIG.16.

FIG.16 37

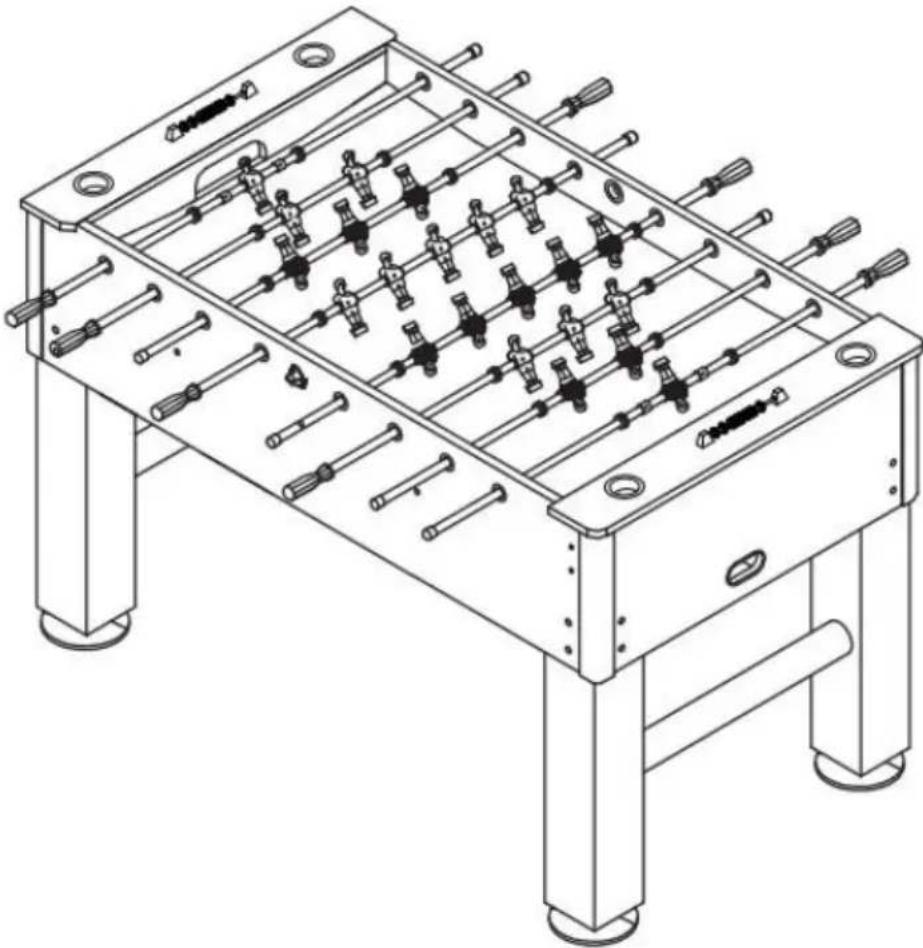

L' assemblaggio del gioco è completo. Ora sei tu pronto a giocare
