Rodzaj produktu	Samochodowa maszyna do dymu do wykrywania nieszczelności
Marka	Vevor
Model	SD308
Napięcie zasilania	DC 12 V
Prąd w trybie dymu	5,6 - 6,8 A
Ciśnienie wyjściowe	19 - 23 psi
Maksymalny przepływ	8 L/min
Temperatura pracy	-20 do 75 °C
Pojemność oleju (pierwsze napełnienie)	30 ml
Ochrona przed przegrzaniem	Tak, automatyczne wyłączanie i wznowienie po ochłodzeniu (~5 min)
Tryby pracy	Powietrze i dym
Wskaźniki	Wskaźnik zasilania, wskaźnik przegrzania, manometr, przepływomierz, wskaźnik poziomu oleju
Zasilanie	Akumulator samochodowy 12 V z zaciskami krokodylkowymi
Zalecane użycie	Silnik wyłączony (test na zimno lub gorąco)
Adapter uniwersalny	Maks. średnica 10 cm, nadmuchiwanie poduszką powietrzną
Waga (szacowana)	3,5 kg
Wymiary (szacowane)	30 x 20 x 25 cm
Konserwacja	Spuścić olej po każdym użyciu, jeśli nieużywany >1 tydzień; wymienić, jeśli żółknie
Zgodność	FCC Part 15, dyrektywa WEEE 2012/19/UE
Wsparcie techniczne	www.vevor.com/support

Często zadawane pytania - SD308 Vevor

Jak używać detektora nieszczelności Vevor SD308?

Podłącz przewód zasilający do akumulatora 12 V (czerwony zacisk do plusa, czarny do minusa). Włącz przełącznik zasilania, a następnie naciśnij tryb Powietrze, aby rozpocząć. Jeśli manometr wskazuje stabilne ciśnienie (≥15 psi) a przepływomierz pozostaje niski, nie ma wycieku. W przypadku wycieku naciśnij tryb Dym, aby wyprodukować dym i lokalizować wyciek wizualnie.

Jaki olej stosować do maszyny dymnej?

Używaj specjalnego oleju do dymu, olejku do masażu dla dzieci, czystej gliceryny (kosmetycznej lub przemysłowej). Unikaj oleju mineralnego. Olej powinien być przejrzysty i płynny, bez wody. Napełnij około 30 ml (do oznaczenia "OK").

Co zrobić w przypadku przegrzania urządzenia?

Urządzenie jest wyposażone w ochronę przed przegrzaniem. Gdy zaświeci się wskaźnik przegrzania, produkcja dymu automatycznie się zatrzyma. Poczekaj około 5 minut, aż temperatura spadnie; urządzenie wznowi normalną pracę.

Jak spuścić zużyty olej?

Odkręć korek spustowy znajdujący się z tyłu maszyny. Nachyl maszynę pod kątem 30°, aby spuścić zużyty olej. Dokręć korek po spuszczeniu. Wykonuj tę czynność, jeśli urządzenie jest nieużywane przez ponad tydzień lub gdy olej jest żółty.

Jak wykryć wyciek za pomocą manometru?

W trybie Powietrze obserwuj manometr. Jeśli ciśnienie wzrośnie powyżej 15 psi i pozostanie stabilne po wyłączeniu trybu Powietrze, system jest szczelny. Jeśli ciśnienie spada, jest wyciek. Ciśnienie zerowe wskazuje na wyciek większy niż 0,3 mm.

Jak używać adaptera uniwersalnego?

Umieść adapter uniwersalny w rurze dolotowej, dokręć metalowy przycisk w kierunku zgodnym z ruchem wskazówek zegara, a następnie nadmuchaj poduszkę powietrzną, aby uszczelnić (maks. średnica 10 cm). Włóż wąż dymny do adaptera. Po teście odkręć przycisk, aby spuścić powietrze i wyjąć.

Czy mogę używać urządzenia na pracującym silniku?

Nie, nie uruchamiaj silnika podczas użytkowania. Przeprowadzaj testy przy wyłączonym silniku (na zimno lub gorąco po zatrzymaniu). Produkt jest przeznaczony do akumulatora 12 V, a nie do zasilania silnika.

Jak prawidłowo napełnić olej do dymu?

Użyj dołączonej butelki do napełniania. Pierwsze napełnienie powinno wynosić około 30 ml, nie przekraczając oznaczenia "MAX" na wskaźniku poziomu oleju. Nadmiar oleju zmniejsza produkcję dymu. Jeśli oleju jest mało, dodaj 10 do 20 ml.

Co zrobić, jeśli dym jest słaby lub nie ma go wcale?

Sprawdź poziom oleju: jeśli jest niewystarczający, dodaj 10-20 ml oleju do dymu. Upewnij się, że olej nie jest zbyt gęsty ani żółty. Jeśli urządzenie się przegrzewa, poczekaj, aż ostygnie. Sprawdź również, czy tryb Powietrze jest włączony przed trybem Dym.

Jakie akcesoria są dołączone do SD308?

Zestaw zawiera: komplet czerwonych i czarnych zaślepek, adapter uniwersalny, przewód zasilający z zaciskami, adapter węża, klucz do rdzenia zaworu, adapter EVAP, wąż, adapter stożkowy, hak do zawieszania, butelkę do napełniania i instrukcję obsługi.

INSTRUKCJA OBSŁUGI SD308 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

SAMOCHODOWA MASZYNA DO DYMU

WYKRYWACZ NIESZCZELNOŚCI

MODEL: SD308

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzę dzia w konkurencyjnej cenie. „Zaoszczę dź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczę dność, jaką możesz zyskać kupując u nas określone narzę dzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzglę dnienie wszystkich kategorii oferowanych narzę dzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczę dzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SAMOCHODOWA MASZYNA DO DYMU

WYKRYWACZ NIESZCZELNOŚCI

MODEL: SD308

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie bę dziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Symbol Symbol Opis
	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.

WARNING

Ten produkt nie nadaje się do wykrywania nieszczelności elementów wrażliwych na dym lub wymaga stosunkowo wysokiego ciśnienia, np. w przypadku nieszczelności układu klimatyzacji, silnil wykrywanie pę knię ć bloków itp.

Ten produkt nadaje się wyłącznie do źródeł zasilania 12 V DC lub do pojazdów samochodowych o napię ciu 12 V akumulatorów, a bieguny dodatni i ujemny nie mogą być zamienione miejscami.

Przed włożeniem uniwersalnego adaptera ssącego do przewodu ssącego silnika, należy oczyścić wewnętr trzną ściankę we ża wlotowego, aby upewnić się, że nie ma kolców ani zadziorów, aby uniknąć przekłucia uniwersalnego adaptera wlotowego.

Jeśli podczas użytkowania dym słabnie, oznacza to, że brakuje oleju, proszę go szybko uzupełnić.

Ten produkt jest wyposażony w urządzenie zabezpieczające przed przegrzaniem. Kiedy

produkt się przegrzeje, kontrolka przegrzania przestanie ALARM włączy się i emitować dym. Gdy temperatura spadnie do normalnego zakresu, urządzenie wznowi pracę. Cykl ten trwa około 5 minut i nie ma się czym martwić.

Nie uruchamiaj silnika podczas korzystania z maszyny. Testy należy przeprowadzać przy wyłączonym silniku (próba zimnego silnika) lub po uruchomieniu i wyłączeniu silnika (próba gorącego silnika).

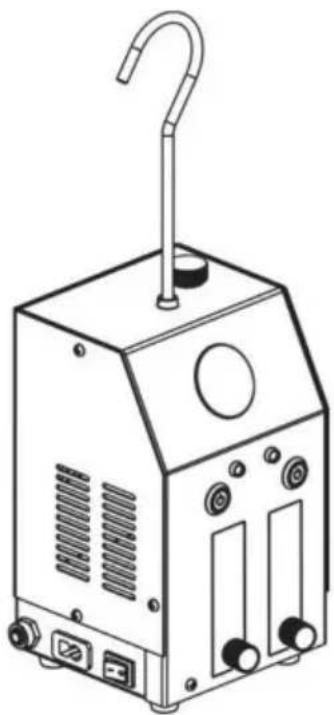

PRODUCT OVERVIEW

Detektor nieszczelności dymu został specjalnie zaprojektowany do wykrywania nieszczelności w samochodowych układach dolotowych, układach paliwowych, układach chłodzenia i innych rurociągach. Nadaje się do wszystkich typów samochodów osobowych, motocykli, skuterów śnieżnych, pojazdów terenowych, pojazdów plażowych, lekkich cię żarówek i łodzi motorowych. Jest idealnym towarzyszem motory.

narzę dzia diagnostyczne, a stosowane razem umożliwiają precyzyjną lokalizację usterek fizycznych i szybką identyfikację ukrytych usterek silnika.

SPECIFICATION PARAMETERS

Model	SD308
Napię cie	DC12V
Prąd trybu dymu	5,6-6,8A
Ciśnienie wyjściowe	19-23 psi
Maksymalne natę żenie przepływu	8 l/min
Robocza temperatura otoczenia	-20 ~ 75 °C
Wskaźnik przepływu
Ciśnieniomierz
Wskaźnik poziomu oleju

ACCESSORIES

Uwaga: „rows” oznacza z, „•” oznacza brak.

PRZEDMIOT	Opis	ZDJĘCIE	ILOŚĆ	308
1	Zestaw czerwonych wtyczek		1 zestaw	•
2	Zestaw czarnych wtyczek		1 zestaw	•
3	uniwersalnyAdapter		1 szt	•
4	Kabel zasilający		1 szt	•
5	Adapter rurowy		1 szt	•
6	Rdzeń zaworu klucz		1 szt	•
7	Adapter EVAP		1 szt	•
8	Rura		1 szt	•
9	Adapter stożkowy		1 szt	•
10	Hak		1 szt	•
11	Butelka do tankowania	[2ZW4]	1 szt	•
12	podrę cznik		1 szt	•

A. Haczyki, wygodne do szybkiego mocowania wyposażenia w samochodzie. Podczas korzystania z wieszaka hakowego należy zwrócić uwagę, aby dokrę cić nakrę tki, aby uniknąć wielokrotnego obracania się haka i korpusu, co mogłoby spowodować odłączenie się, upadek i uszkodzenie korpusu.
B. Otwór do napełniania olejem: Pierwsze uzupełnienie nie powinno przekraczać łącznie 30 ml oleju dymnego. Przepełnienie może spowodować niewystarczające ogrzewanie wewnę trzne, a tym samym brak dymu lub zmniejszoną ilość dymu. Kiedy olejek dymny jest prawie wyczerpany i nie wytwarza już dymu, można dodać dodatkowe 10-20 ml.

C. Manometr: Manometr pozwala na szybką obserwację i ocenę szczelności badanych części pojazdu poprzez wskazanie wskazówki manometru.
D. Kontrolka przegrzania.
E. Przełącznik trybu dymu: Naciśnij przełącznik trybu dymu (TRYB SMOKE), aby uruchomić dym. W tym trybie, jeżeli poziom oleju dymnego w czujce systemu jest niewystarczający lub jeżeli czujka pracuje nieprzerwanie zbyt długo (około 5 do 9 minut

w zależności od konkretnego środowiska pracy), powodując przegrzanie wnę trza czujki, kontrolka zabezpieczenia przed przegrzaniem bę dzie się świecić do czasu, aż temperatura powróci do normalnego zakresu i czujka wznowi pracę.

F. Wskaźnik poziomu oleju: Wskaźnik poziomu oleju pozwala na wizualną obserwację poziomu pozostałego oleju i stanu wewnątrz przyrządu. Jeżeli olej wydaje się wyraźnie pożółkły, należy go wymienić.

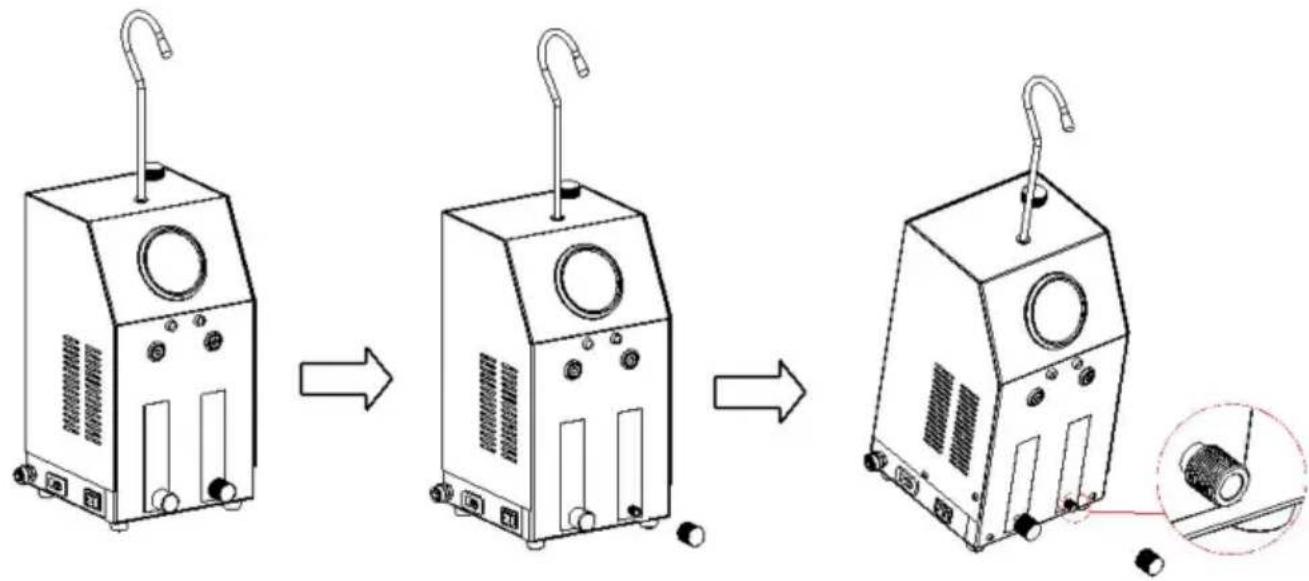

G. Otwór spustowy oleju: Po każdym użyciu instrumentu, jeśli sprzę t nie bę dzie używany przez około tydzień, odkrę ć pokrę tło, aby spuścić olej, aby zapobiec osadzaniu się cząstek, które mogą mieć wpływ na funkcjonalność instrumentu. Po opróżnieniu zakrę cić pokrę tło z powrotem, aby zachować wewnętr trzną uszczelkę urządzenia.

Odkrę ć korek spustowy oleju (znajdujący się z tyłu maszyny), przechyl maszynę o 30°, aby wypłynął pozostały e-liquid, a następnie ponownie zakrę ć korek.

H. Pokrę tło kontroli przepływu dymu: Wyreguluj ilość dymu lub przepływ powietrza.

I. Przełącznik zasilania: Przy podłączonym zasilaniu naciśnij ten przełącznik. Lampka kontrolna zasilania zaświeci się, wskazując, że generator dymu jest zasilany normalnie.

J. Przepływomierz: Po wypełnieniu badanego obszaru dymem lub powietrzem, czy nie ma wycieków, można obserwować przez to okienko. Pływak przepływomierza pozostaje na dole, a wskazówka manometru podnosi się . Jeżeli w układzie wystę puje nieszczelność, pływak przepływomierza podnosi się , a wskazówka manometru opada.

K. Przełącznik trybu powietrza: Naciśnij przełącznik trybu powietrza (AIR MODE). Pompa powietrza zaczyna działać. Dopiero po włączeniu tego trybu tryb dymu (TRYB DYMU) może potencjalnie zacząć działać.

L. Kontrolka zasilania.

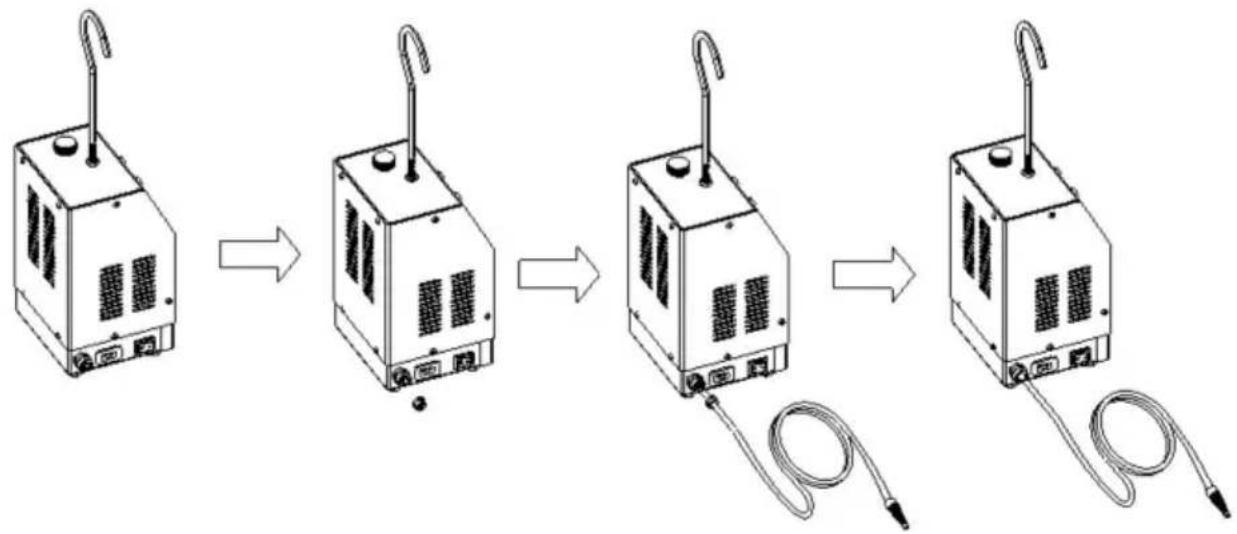

M. Króciec odprowadzający dym: Dym wprowadzany jest do instalacji samochodu poprzez króciec dymowy i rurę dymową.

N. Interfejs zasilania wejściowego: Wóż tutaj przewód zasilający, aby zapewnić zasilanie instrumentu.

OPERATING METHODS

1. Początkowe uzupełnienie powinno wynosić około 30 ML oleju wę dzarniczego lub postę pować zgodnie z oznaczeniami „OK”; nie przekraczaj pozycji MAX (sprawdź F. Wskaźnik poziomu oleju), ponieważ przepełnienie może spowodować niewystarczające ogrzewanie wewnę trzne i brak dymu lub jego zmniejszenie. Kiedy olej dymny jest prawie wyczerpany lub osiąga NISKI poziom, uzupełnij dodatkowymi 10-20 ml, kierując się oznaczeniami „OK”.

2. Otwórz maskę silnika i wyjmij filtr powietrza. W niektórych modelach pojazdów może być konieczne wymontowanie czujnika przepływu powietrza.

3. Umieść adapter uniwersalny lub adapter stożkowy w wę żu wlotowym silnika, aby zablokować rurociąg, mocno dociskając, aż wąż wlotowy zostanie uszczelniony (w przypadku korzystania z adaptera uniwersalnego upewnij się, że maksymalna średnica nie przekracza 10 CM, aby uniknąć uszkodzenia).

4. Podłącz przewód zasilający do akumulatora samochodowego; czerwony zacisk krokodylkowy łączy się z zaciskiem dodatnim, a czarny zacisk krokodylkowy łączy się z zaciskiem ujemnym.

5. Włącz wyłącznik zasilania: gdy zaświeci się kontrolka zasilania, oznacza to, że czujnik wycieku dymu jest zasilany normalnie. Naciśnij przełącznik trybu powietrza (AIR

MODE), aby rozpocząć pracę ; dopiero po włączeniu tego trybu tryb dymu (TRYB DYMU) może potencjalnie zacząć działać.

1. Po naciśnię ciu przełącznika trybu powietrza (AIR MODE) w celu rozpoczę cia pracy należy zwrócić uwagę na wskazania manometru. Jeśli wskazanie przekracza 15PSI, a pływak przepływomierza pozostaje na dnie bez ruchu, oznacza to brak wycieku. Jeżeli wskazówka manometru podnosi się powoli, a przepływomierz w sposób ciągły wskazuje wejście przepływu powietrza (podnoszenie się pływaka), należy sprawdzić, czy rurociąg dostę powy jest prawidłowo podłączony. Po potwierdzeniu połączenia sygnalizuje to nieszczelność w badanej instalacji i można wówczas nacisnąć przełącznik trybu dymu (TRYB SMOKE).

2. Naciśnij przełącznik trybu dymu (TRYB SMOKE), aby uruchomić dym. W tym trybie, w zależności od modelu pojazdu, napełnienie wewnę trznej instalacji dymem zajmie około 1-3 minut. Rozpocznij sprawdzanie usterek w trakcie tego procesu. Jeśli w trakcie tego procesu w czujce bę dzie niewystarczająca ilość oleju dymnego lub jeśli czujka bę dzie działać nieprzerwanie przez zbyt długi czas (około 5 do 9 minut w zależności od konkretnego środowiska pracy), powodując przegrzanie, zaświeci się lampka kontrolna zabezpieczenia przed przegrzaniem i operacja zatrzyma się do czasu, aż temperatura powróci do normalnego zakresu, po czym czujnik wznowi pracę.

3. Jeśli podczas użytkowania napotkasz siłę odrzutu, manometr pokaże nagłą nieprawidłowość, a dym ustanie na 1-3 sekundy. Nie ma to charakteru ciągłego i jest normalne. Po zakończeniu kontroli należy odłączyć przewód zasilający i przechowywać akcesoria do nastę pnego użycia. Główny korpus adaptera wlotu powietrza wykonany jest z gumy, należy unikać kontaktu z żłączymi cieczami, takimi jak benzyna.

4. Stosowanie adaptera uniwersalnego: Umieść adapter uniwersalny na rurze wylotowej, która ma zostać uszczelniona, dokrę ć metalowe pokrę tło na mieszku w kierunku zgodnym z ruchem wskazówek zegara. Nastę pnie należy docisnąć poduszkę powietrzną w celu napompowania jej uszczelek (maksymalna średnica poduszki powietrznej nie powinna przekraczać 10CM). Wóż rurkę dymową do wę ża poduszki powietrznej, powodując przedostanie się dymu do rurociągu detekcyjnego. Po zakończeniu kontroli poluzuj metalowe pokrę tło przekrę cając je w lewo, aby szybko wypuścić powietrze i wyjąć poduszkę powietrzną.

5. W przypadku korzystania z akcesoriów do sprawdzania szczelności, takich jak adapter rurowy, adapter EVAP lub adapter stożkowy, włóż rurkę spalinową do portu wę ża, powodując przedostanie się dymu do rurociągu detekcyjnego, a nastę pnie zamknij odpowiedni otwór rury na drugim końcu.

Port serwisowy EVAP zwykle znajduje się w komorze silnika, ale w niektórych modelach pojazdów specjalnych port serwisowy EVAP może znajdować się gdzie indziej. Konwencjonalna metoda wykrywania EVAP jest nastę pująca: Otwórz plastikową osłonę portu serwisowego EVAP, nastę pnie za pomocą klucza do rdzenia zaworu odkrę ć zawór zwrotny w kierunku zgodnym z ruchem wskazówek zegara i zainstaluj adapter portu serwisowego EVAP. Nastę pnie przez ten port wprowadzany jest dym do układu EVAP w celu wykrycia nieszczelności.

Jeżeli model wykrywacza nieszczelności jest wyposażony w manometr, nie można najpierw załączyć wyłącznika dymowego, zablokować wylot dymu z odpowiedniego rurociągu i obserwować wskazania manometru. Jeśli odczyt manometru nadal rośnie i pozostaje stabilny po wyłączeniu TRYBU POWIETRZA, oznacza to, że w badanym obszarze nie ma żadnych wycieków. Jeżeli po wyłączeniu TRYBU POWIETRZA wskazanie manometru obniży się , oznacza to, że w badanym obszarze nastąpiła nieszczelność. Jeśli odczyt manometru wynosi zero, wskazuje to na wyciek i wielkość punktu wycieku

przekracza 0,3 milimetra.

ABOUT SMOKE OIL

W tym produkcie można stosować olejek dymny (olejek do masażu dla dzieci, glicerynę do pielę gnacji skóry lub glicerynę przemysłową, specjalny olej do samochodowych wytwornic dymu, olej mineralny nie jest zalecany). Wybrany olej dymny musi być czysty, niezawierający wody i musi mieć stan płynny. Nie używaj gę stego oleju do dymu, który może łatwo uszkodzić instrument. Podczas dodawania oleju dymnego należy używać dołączonej butelki do tankowania. Jeżeli dodano zbyt dużo oleju, należy otworzyć spust oleju, aby spuścić odpowiednią ilość oleju.

MAINTENANCE

Po długotrwałym użytkowaniu olejek dymny może się utleniać i pogarszać, wpływając na warunki pracy i żywotność instrumentu, dlatego należy go wymieniać na czas.

1. Przed dodaniem nowego oleju wę dzarniczego należy wylać cały zużyty olej wę dzarniczy.

2. Jeżeli podczas użytkowania dym zawiera kropelki wody, należy go wymienić na nowy olejek dymny.

Informacje FCC

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z części 15 przepisów FCC. Działanie podlega nastę pującym dwóch warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia.
2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzenia cyfrowego klasy B zgodnie z części 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w budynkach mieszkalnych.

instalacja.

Ten produkt generuje, wykorzystuje i może emitować energię o czę stotliwości radiowej, a jeśli nie zostanie zainstalowany i nie bę dzie używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachę ca się użytkownika do podję cia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiek sz odległość pomie dzy produktem a odbiornikiem.
• Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest produkt

odbiornik jest podłączony.

- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol

przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie

Unii Europejskiej. Dotyczy to produktu i wszystkich oznaczonych akcesoriów

z tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i urządzenia elektryczne.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
