INSTRUKCJA OBSŁUGI MMS1 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

Rozpakowanie.

MINI NOŻYCE OBROTOWE DO METALU są wysyłane przez producenta w starannie zapakowanym kartonie. Po otwarciu opakowania należy dokładnie sprawdzić produkt. Po rozpakowaniu urządzenia należy dokładnie sprawdzić, czy nie doszło do uszkodzeń podczas transportu. Sprawdź, czy nie ma luźnych, brakujących lub uszkodzonych części. Reklamacje dotyczące uszkodzeń transportowych należy zgłaszać przewoźnikowi, a odpowiedzialność za nie ponożytkownik.

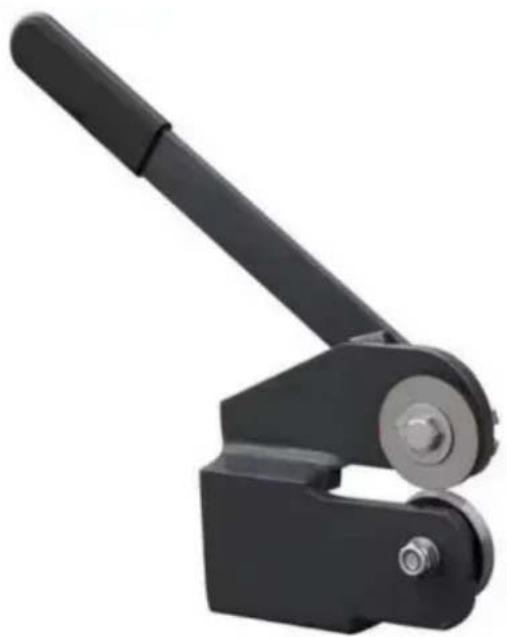

Specyfikacja: Nożyce

obrotowe Kaka Mini to idealne uzupełnienie stołu roboczego każdego rzemieślnika. Zostały precyzyjnie zaprojektowane i wyprodukowane, aby umożliwiać szybkie i łatwe przycinanie blach, a ich obrotowa konstrukcja pozwala na cięcie zarówno proste, jak i krzywoliniowe. Hartowane, okrągłe matryce tnące zapewniają czyste, bez zadziorów cięcie aluminium, stali i innych metali miękkich.

pojemność......16 Ga. (1,5 mm)

Wymiary opakowania.....12,8"×3,94"×5,5" (32,5×10×14 cm)

NW/GW......3,97/4,4 funta (1,8/2,0 kg)

WAŻNY

Ostrza pokryte są środkiem ochronnym. Aby zapewnić prawidłowe dopasowanie i działanie, należy zdjąć powłokę. Powłokę można łatwo usunąć łagodnymi rozpuszczalnikami, takimi jak benzyny lakowej i miękkiej ściereczki. Unikaj kontaktu środków czyszczących z lakierem lub żadnej z gumowych lub plastikowych części. Rozpuszczalniki mogą uszkodzić te wykończenia. Do czyszczenia elementów lakierowanych, plastikowych lub gumowych należy używać wody z mydłem. Pooczyszczeniu wszystkie odsłonięte powierzchnie należy pokryć cienką warstowaju.

OSTRZEŻENIE : Nigdy nie używaj rozpuszczalników o wysokiej lotności. Produkt niepalny.

Aby uniknąć potencjalnego zagrożenia pożarem, zaleca się stosowanie rozpuszczalników.

ZACHOWAJ TE INSTRUKCJE

Dziękujemy za zakup naszych MININOŻYCZEK OBROTOWYCH DO METALU MMS-1

maszyny. Przed przystąpieniem do obsługi nowego narzędzia prosimy o zapoznanie się z poniższymi informacjami.

Dokładnie zapoznaj się z instrukcją. Instrukcje te będą potrzebne ze względów bezpieczeństwa.

Ostrzeżenia, środki ostrożności, montaż, obsługa, procedury konserwacyjne, lista części i schematy.

Zachowaj numer faktury wraz z niniejszą instrukcją.

Wpisz numer faktury na wewnętrznej stronie okładki. Zachowaj instrukcję.

i fakturę w bezpiecznym, suchym miejscu, aby móc do niej wrócić w przyszłości.

Ogólne informacje dotyczące bezpieczeństwa

UWAGA: Zawsze należy przestrzegać właściwych procedur operacyjnych, zgodnie z definicją

w tym podręczniku, nawet jeśli jesteś zaznajomiony z obsługą tego lub podobnych narzędzi.

Pamiętaj, że nawet ułamek sekundy nieuwagi może

spowodować poważne obrażenia ciała.

ZASADY BEZPIECZEŃSTWA

1. Noś odpowiednią odzież. Nie noś luźnych ubrań, rękawiczek, krawatów, pierścionków, bransoletek ani innej biżuterii, która może zostać wciągnięta w ruchome części maszyny. maszyna.
2. Noś ochronne nakrycie głowy, aby chronić długie włosy.

3. Noś obuwie ochronne z antypoślizgową podeszwą.

4. Noś okulary ochronne zgodne z normą ANSI Stanów Zjednoczonych

Z87.1. Okulary do codziennego użytku mają wyłącznie soczewki odporne na uderzenia. NIE SĄ okulary ochronne.

1. Bądź czujny i myśl jasno. Nigdy nie obsługuj narzędzi, gdy jesteś zmęczony, pod wpływem alkoholu lub narkotyków. w przypadku przyjmowania leków wywołujących senność.

2. Utrzymuj czystość w miejscu pracy. Bałagan w miejscu pracy sprzyja wypadkom.

3. Miejsce pracy powinno być odpowiednio oświetlone.

4. Utrzymuj gości w bezpiecznej odległości od miejsca pracy.

5. Trzymaj dzieci z dala od miejsca pracy. Zabezpiecz warsztat przed dziećmi.

kłódki zapobiegające przypadkowemu użyciu narzędzi.

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.

2. Jeśli narzędzia nie są używane, przechowuj je w suchym i bezpiecznym miejscu, poza zasięgiem dzieci. Zasięg dzieci. Przed przechowywaniem i ponownym użyciem należy sprawdzić narzędzia.

3. Dbaj o etykiety i tabliczki znamionowe produktów. Zawierają one ważne informacje dotyczące bezpieczeństwa. informacja.

OSTRZEŻENIE

Ostrzeżenia, środki ostrożności i instrukcje omówione w niniejszej instrukcji instrukcja nie może objąć wszystkich możliwych warunków lub sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowpozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, ale które muszą być używane przez operatora.

WIEDZ, JAK UŻYWAĆ NARZĘDZIA

1. Używaj odpowiedniego narzędzia do danej pracy. Nie używaj narzędzia ani osprzętu na siłę, aby wykonać daną pracę. do czego nie został zaprojektowany.

2. Trzymaj ręce z dala od ostrzy nożyc.

3. Maksymalna grubość cięcia tej maszyny wynosi 16 Ga (1,5 mm).

Przekroczenie dopuszczalnej pojemności może być niebezpieczne dla operatora i może spowodować uszkodzenia. do maszyny.

1. Przykręć maszynę do podłogi lub do stabilnego stojaka przykręconego do podłogi, aby zapobiec przesunięcie lub przewrócenie się maszyny.

OSTRZEŻENIE

1. To narzędzie ma BARDZO OSTRE wykrojniki, które umożliwiają szybkie spowodować poważne obrażenia lub utratę palców! Trzymaj palce i dłonie z dala od z ruchomych części podczas pracy.
2. Noś grube, dobrze dopasowane rękawice robocze, aby zapobiec skaleczeniom podczas obsługi. ostry metal.
3. Często sprawdzaj matryce tnące. W przypadku pojawienia się pęknięć lub odprysków natychmiast przerwij używanie narzędzia.
4. Zawsze ustawiaj uchwyt w pozycji dolnęężar pozostawienie uchwytu w pozycji górnej może spowodownągłe i nieoczekiwanie obracają się z dużą siłą, powodując poważne obrażenia lub utratę palce.

Montaż

OSTROŻNOŚĆ

Zawsze trzymaj uchwyt w najniższej możliwej pozycji, gdy nie używasz cięcie. Ciężar uchwytu może spowodować nagłe obrócenie się górnej matrycy. i niespodziewanie obracają się.

Ustaw nożyce na czystej, równej powierzchni, na wygodnej wysokości roboczej.

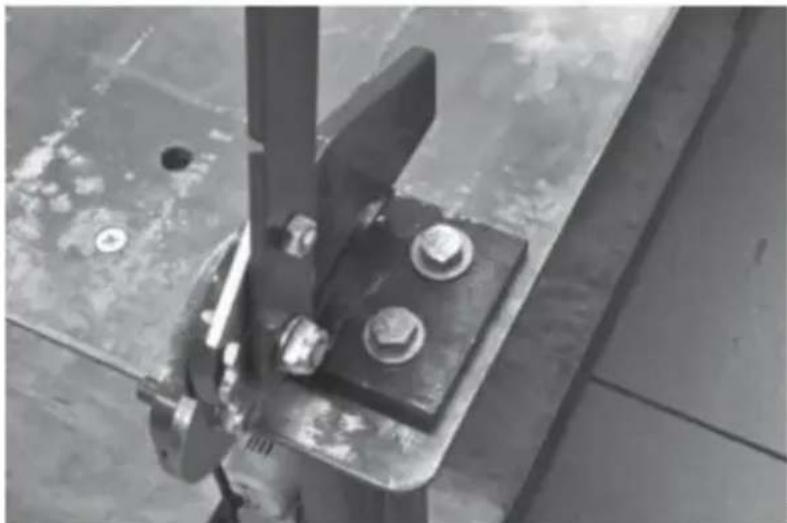

Zamontuj bezpiecznie na powierzchni roboczej za pomocą 2 odpowiednich śrub lub wkrętów (nie (w zestawie) przez dwa otwory w stalowej podstawie nr 18 (rysunek 1).

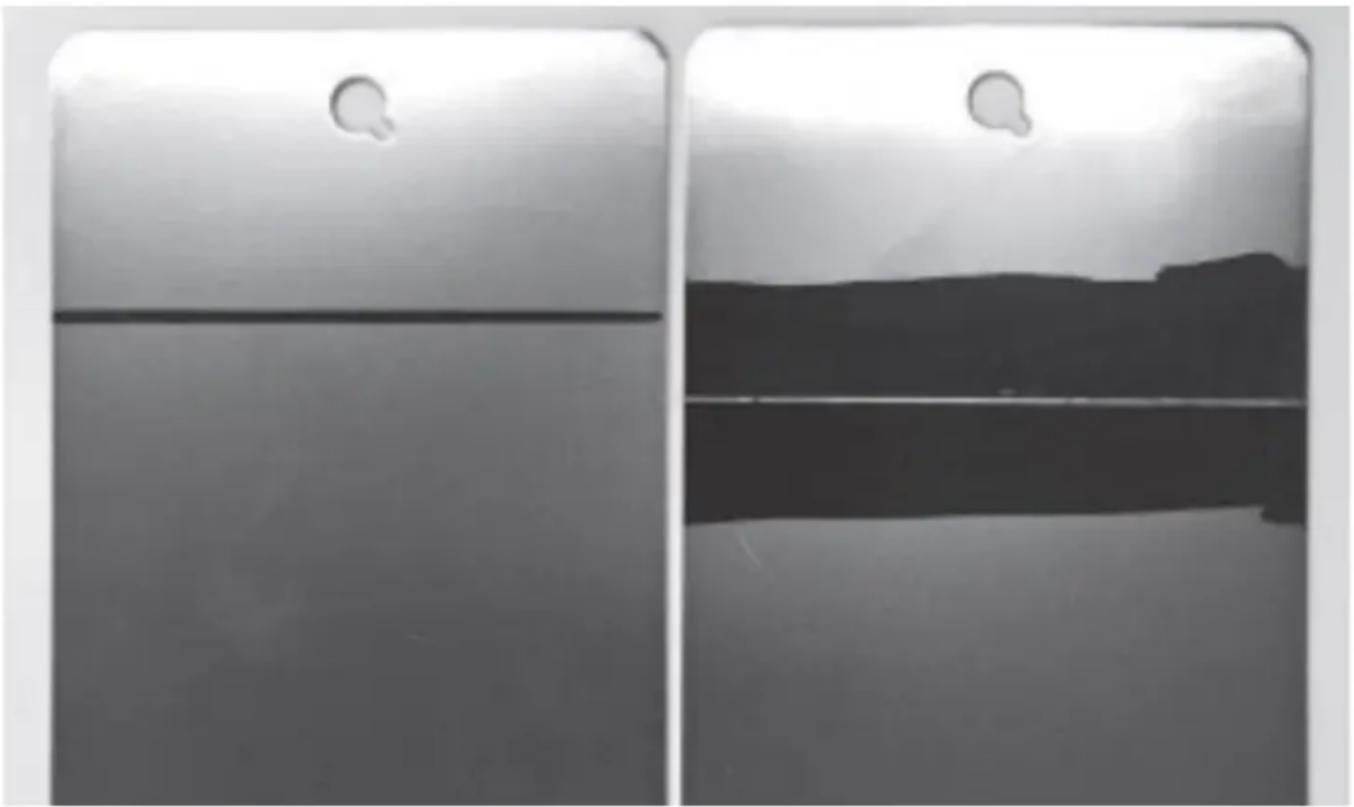

Aby uzyskać najwyższą dokładność, zaleca się pokrycie obszaru cięcia płynem do układania lub markerem, a następnie narysowanie linii cięcia zamiast używania markera (rysunek 2). Szerokość linii narysowanej markerem będzie znacznie mniejsza i zapewni precyzyjne prowadzenie w porównaniu z szeroką linią markera.

Wykrojniki są wyjątkowo ostre! Zachowaj szczególną ostrożność podczas pracy, aby uniknąć poważnych skaleczeń lub utraty palców!

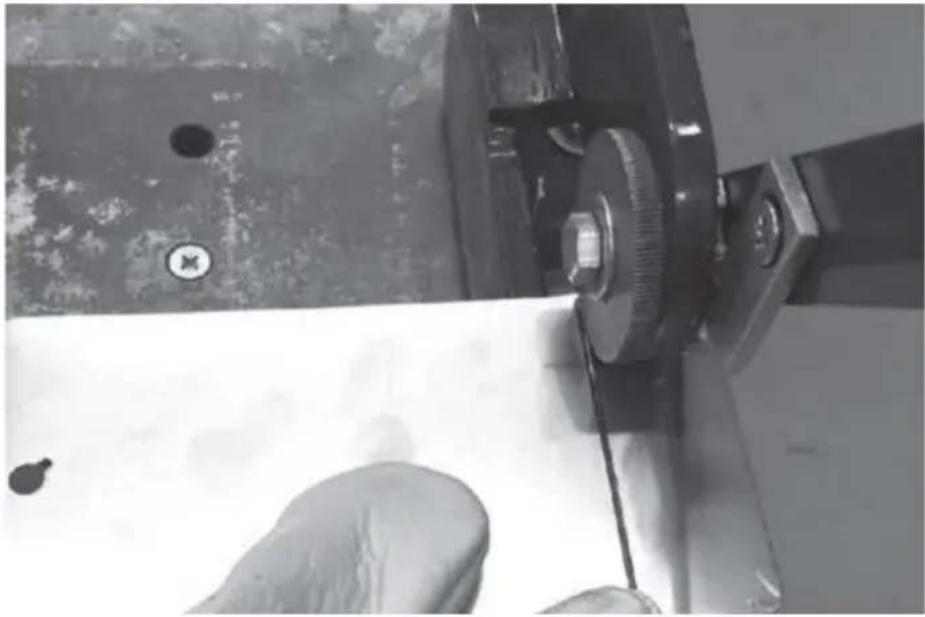

1. Wywieraj umiarkowany nacisk, aby wcisnąć metal w matryce tnące nr 11 i 19, jednocześnie ciągnąc uchwyt nr 2 w swoim kierunku (rysunek 3).
2. Aby zacisnąć uchwyt, wystarczy obrócić uchwyt nr 2 od siebie.

Siła grawitacji ponownie zaskoczy zapadkę nr 3 na górnej matrycy tnącej nr 19, gdy pociągniesz ją w swoim kierunku, aby rozpocząć cięcie.

1. Aby wykonać cięcie łukowe, należy obracać metal podczas wprowadzania go do matryc.

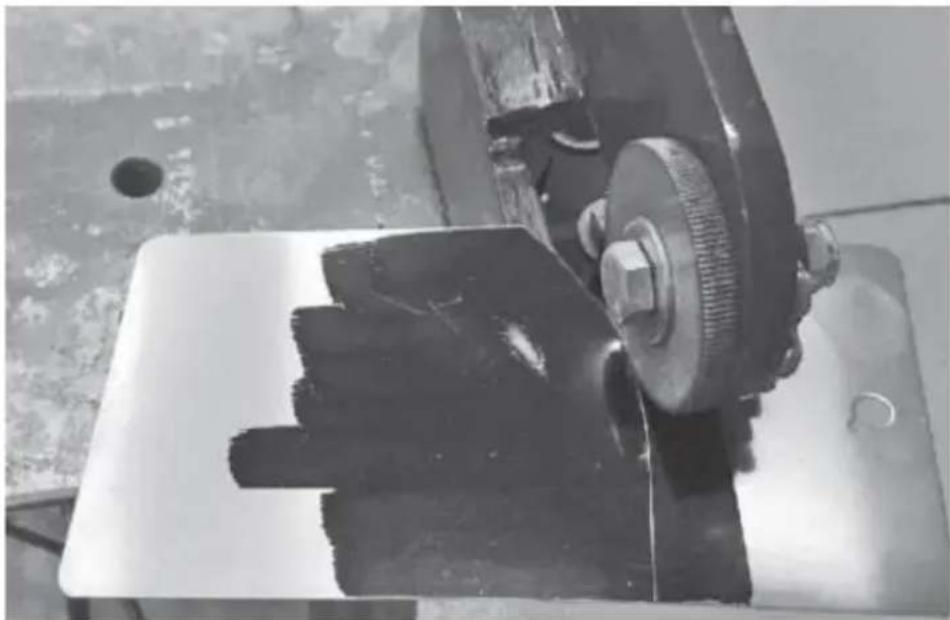

UWAGA: Miniaturowe nożyce obrotowe do metalu tworzą wycięty fragment, czyli niechciany fragment, po prawej stronie. Podczas cięcia krzywej należy upewnić się, że niechciany fragment znajduje się po prawej stronie górnej matrycy (rysunek 4).

UWAGA: Wykrojniki zostały fabrycznie wyregulowane w celu zapewnienia optymalnej wydajności cięcia. Nie należy podejmować prób regulacji wykrojników, ponieważ nieprawidłowe nakładanie może spowodować obniżenie wydajności i uszkodzenie wykrojnika.

Konserwacja

1. Opuść uchwyt, aby upewnić się, że nie może on zazębić się z górnym ostrzem tnącym w magazynie.
2. Nałoż cienką warstwę lekkiego oleju lub powłoki antykorozyjnej na całąstołą obszary.
3. Przechowywać w czystym, suchym i wolnym od kurzu miejscu, najlepiej pod przykryciem. z folią plastikową.
4. Czynności konserwacyjne należy wykonywać przed każdym użyciem.
5. Sprawdź dokręcenie wszystkich elementów montażowych.
6. Sprawdź działanie pod kątem zacięć. Okresowo smaruj punkty obrotowe i matryce. ze średniogęstym olejem smarującym.

Tabela rozwiązywania problemów

Objaw Możliwe przyczyny Działanie naprawcze
Maszyna będzie nie cięte	1. Łapa zapadkowa jest nie angażując górnego Ten	Upewnij się, że zapadka jest załączona i obraca się górna kostka podczas pociągania za uchwyt w twoją stronę. Jeśli nie, dostosuj naciągnij śrubę na zapadkę tak, aby mogą swobodnie spaść do górnejatrycy.
	2. Korpus narzędzia ma Zginanie i cięcie Matryce są na górze Nawzajem	Zdejmij nakrętkę i śrubę mocującą Górna wykrojnica.Wyjmij Die i zainstaluj ponownie prawidłowa orientacja. Ostrza tnące powinny znajdować się obok siebie.
	3.Górna kostka to Kręcąc sięswobodnie	Do karmienia wymagane jest umiarkowane ciśnienie metal do matryc.

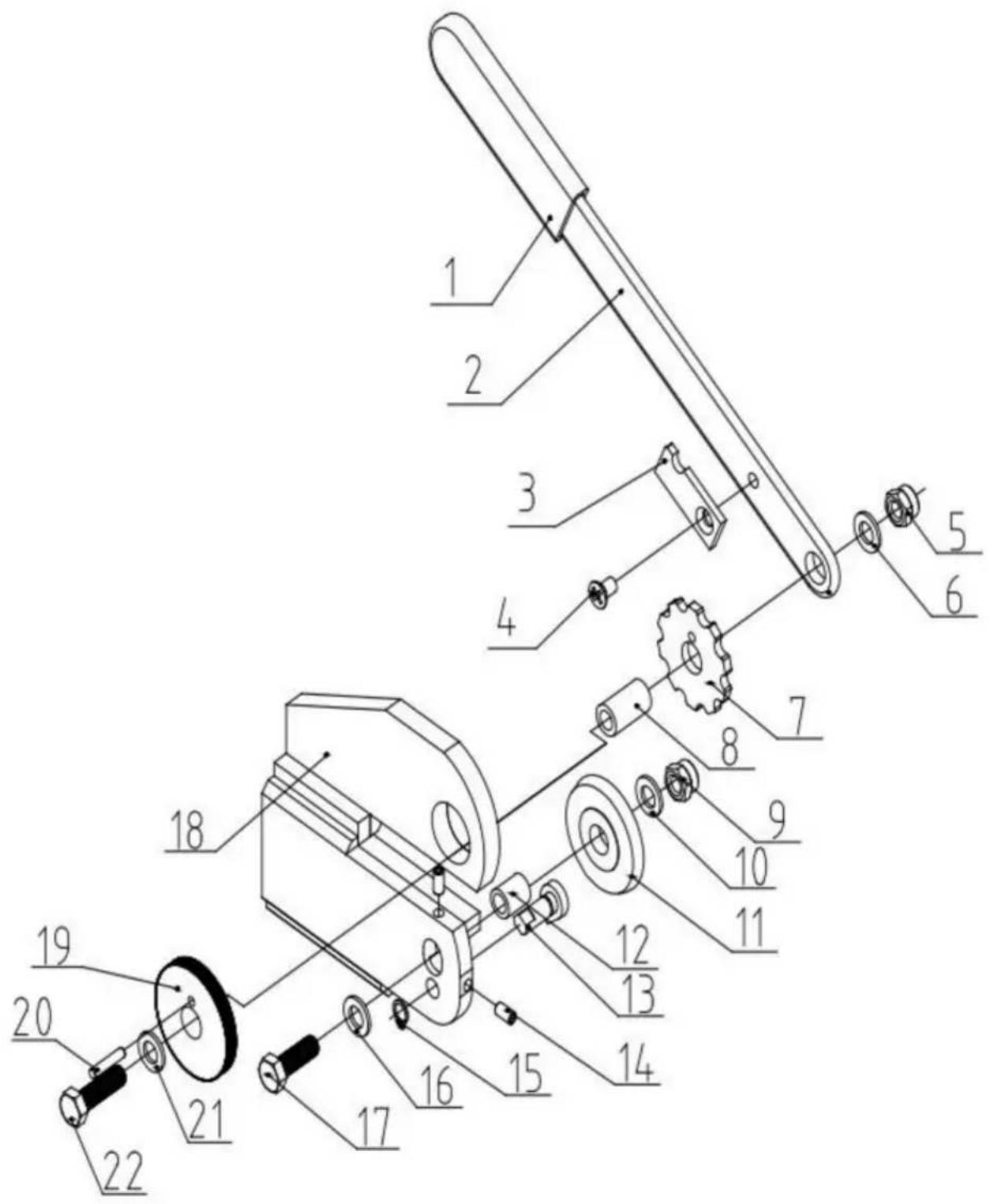

Rysunek

Nr ref.	Opis	ILOŚĆ
1	Uchwyt uchwytu	1
2	Uchwyt	1
3	Niebieski	1
4	Śruba M6x10	1
5	Nakrętka sześciokątna M8	1
6	Podkładka płaska	1
7	Bieg	1
8	Rękaw	1
9	Nakrętka sześciokątna M8	1
10	Podkładka płaska	1
11	Dolne matrycetnące	1
12	Rękaw	1
13	Krzywka	1
14	Śruba mocująca	2
15	Pierścień	1
16	Podkładka płaska	1
17	Śruby sześciokątne M8x25	1
18	Opierać	1
19	Wykrojniki górne	1
20	Sworzeń pręta 4x20	1
21	Podkładka płaska	1
22	Śruby sześciokątne M8x35	1
