Produkttyp	Manuell roterande metallsax
Modell	MMS1
Märke	Vevor
Maximal skärkapacitet	1,5 mm (16 Ga) i stål
Kompatibla material	Stål, aluminium, plåt
Skärtyp	Raka och kurviga snitt
Produktmått (LxBxH)	32,5 × 10 × 14 cm
Nettovikt / bruttovikt	1,8 kg / 2,0 kg
Drift	Manuell (ingen strömkälla)
Material i skärmatriser	Härdat stål
Antal matriser	2 (övre och nedre)
Krävd montering	Bultad på ett stabilt underlag via 2 borrhål i basen
Säkerhet	Extremt vassa blad, håll händerna borta, obligatorisk användning av personlig skyddsutrustning
Underhåll	Regelbunden smörjning av tappar och matriser, rengöring med milt lösningsmedel, rostskydd
Reservdelar tillgängliga	Ja (matriser, handtag, spärr, skruvar, bas)
Reparerbarhet	Användaren kan reparera, standarddelar
Rekommenderad användning	Metallverkstad, arbetsbänk
Garanti	Se tillverkarens villkor

Vanliga frågor - MMS1 Vevor

Vad är den maximala skärkapaciteten för Vevor MMS1 metallsax?

Den maximala kapaciteten är 1,5 mm (16 Ga) i stål. Överskrid inte denna tjocklek för att undvika att skada verktyget.

Behöver saxen en strömkälla?

Nej, det är ett manuellt verktyg. Skärningen utförs genom att manövrera handtaget.

Hur installerar jag saxen på en arbetsbänk?

Placera saxen på en plan yta och bulta fast den ordentligt med två skruvar eller bultar (ingår ej) genom hålen i stålbasen.

Vilka material kan skäras med detta verktyg?

Saxen skär stål, aluminium och andra plåtmaterial upp till 1,5 mm tjocklek.

Hur gör man en kurvskärning?

Vrid metallen medan den matas in i matriserna. Se till att den oönskade delen är till höger om den övre matrisen.

Vad gör jag om saxen inte skär?

Kontrollera att spärren är i ingrepp med den övre matrisen. Justera spärrspänningen vid behov, eller ta bort och installera om den övre matrisen i rätt orientering.

Vilka säkerhetsåtgärder ska jag vidta?

Bär skyddsglasögon enligt ANSI Z87.1, tjocka handskar, åtsittande kläder och håll händerna borta från bladen.

Hur underhåller jag saxen?

Rengör bladen med ett milt lösningsmedel (mineralterpentin), smörj regelbundet tappar och matriser med en medelviskös olja, och applicera rostskydd på stålytorna.

Kan jag byta ut skärmatriserna?

Ja, de övre och nedre matriserna är utbytbara. Se reservdelslistan i manualen.

Är saxen lämplig för nybörjare?

Ja, men läs manualen noggrant och följ alla säkerhetsanvisningar. Bladen är mycket vassa, försiktig hantering är nödvändig.

BRUKSANVISNING MMS1 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

Uppackning

MINI ROTERANDE METALLSAX skickas från tillverkaren i en omsorgsfullt förpackad kartong. Kontrollera produkten noggrant när du öppnar förpackningen. Efter uppackning ska du noggrant kontrollera enheten för eventuella skador som kan ha uppstått under transporten. Kontrollera om det finns lösa, saknade eller skadade delar. Reklamationer vid transportskador måste göras till transportören och är användarens ansvar.

Specifikationer

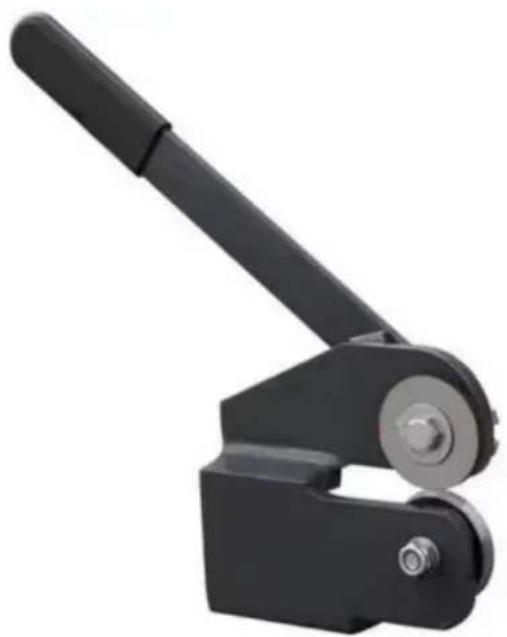

KAKA MINI ROTERANDE METALLSAX är det perfekta tillskottet till alla tillverkares arbetsbänkar. Den är precisionsdesignad och tillverkad för att möjliggöra snabb och enkel trimning av plåtdelar och den roterande designen möjliggör både raka och böjda snitt. Härdade, runda skärverktyg ger rena, gradfria snitt i aluminium, stål och andra mjuka metaller.

Förpackningsstorlek.....32,5 × 10 × 14 cm

NW/GW....3,97/4,4 lbs (1,8/2,0 kg)

VIKTIG

Bladen är belagda med ett skyddsmedel. Ta bort beläggningen för att säkerställa korrekt passform och funktion. Beläggningen avlägsnas enkelt med milda lösningsmedel, såsom lacknafta och en mjuk trasa. Undvik att få rengöringsmedel på färg eller någon av gummi- eller plastdelarna. Lösningsmedel kan försämra dessa ytbehandlingar. Använd tvål och vatten på färg, plast eller gummikomponenter. Täck alla exponerade ytor med ett tunt lager olja efter rengöring.

VARNING : Använd aldrig mycket flyktiga lösningsmedel. Ej brandfarligt.

lösningsmedel rekommenderas för att undvika eventuella brandrisker.

SPARA DESSA INSTRUKTIONER

Tack för att du köpte vår MMS-1 MINIROTARY METALLSAX maskin. Läs dessa instruktioner innan du försöker använda ditt nya verktyg. instruktionerna noggrant. Du behöver dessa instruktioner för säkerhets skull varningar, försiktighetsåtgärder, montering, drift, underhållsprocedurer, reservdelslistor och diagram. Spara ditt fakturanummer tillsammans med dessa instruktioner. Skriv fakturanumret på insidan av framsidan. Spara instruktionerna och faktura på en säker och torr plats för framtida bruk.

Allmän säkerhetsinformation

VARNING: Följ alltid korrekta driftsprocedurer enligt beskrivningen

i den här manualen även om du är bekant med användningen av detta eller liknande verktyg. Kom ihåg att oaktsamhet i ens en bråkdels sekund kan resultera i allvarliga personskador.

SÄKERHETSREGLER

1. Använd lämpliga kläder. Använd inte löst sittande kläder, handskar, slipsar, ringar, armband eller andra smycken som kan fastna i rörliga delar av maskin.
2. Använd skyddande hårskydd för att hålla långt hår inne.
3. Använd skyddsskor med halkfria sulor.
4. Använd skyddsglasögon som uppfyller USA:s ANSI-standarder Z87.1. Vardagsglasögon har endast slagtåliga linser. De är INTE skyddsglasögon.
5. Var uppmärksam och tänk klart. Använd aldrig verktyg när du är trött, berusad eller när du tar läkemedel som orsakar dåsighet.
6. Håll arbetsområdet rent. Röriga arbetsytor inbjuder till olyckor.
7. Arbetsområdet ska vara ordentligt upplyst.
8. Håll besökare på säkert avstånd från arbetsområdet.
9. Håll barn borta från arbetsplatsen. Gör verkstaden barnsäker. Använd hänglås för att förhindra oavsiktlig användning av verktyg.
10. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
11. När verktyg inte används, förvara dem på en torr och säker plats utom räckhåll för barn. Kontrollera verktygen före förvaring och återanvändning.
12. Underhåll produktetiketter och namnskyltar. Dessa innehåller viktig säkerhetsinformation.

VARNING

Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna instruktionsmanual kan inte täcka alla möjliga förhållanden eller situationer som kan inträffa. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men måste beaktas av operatören.

VET HUR MAN ANVÄNDER VERKTYGET

1. Använd rätt verktyg för jobbet. Tvinga inte verktyget eller tillbehöret att utföra ett jobb som det inte var utformat för.
2. Håll händerna borta från saxbladen.
3. Den maximala skärtjockleken för denna maskin är 16 Ga (1,5 mm).

Att överskrida kapaciteten kan vara farligt för operatören och skador kan uppstå på maskinen.

1. Bulta fast maskinen i golvet eller ett stadigt stativ som är bultat i golvet för att förhindra glidning eller tippning av maskinen.

VARNING

1. Detta verktyg har EXTREMT VASSA skärformar som snabbt kan orsaka allvarliga skador eller förlust av fingrar! Håll fingrar och händer borta från rörliga delar under drift.
2. Använd tjocka, välsittande arbetshandskar för att förhindra skärsår vid hantering av vass metall.
3. Kontrollera skärformarna ofta. Om sprickor eller flisor uppstår, sluta använda verktyget omedelbart.
4. Placera alltid handtaget i nedfällt läge. Vikten av

Om handtaget lämnas i uppåt läge kan det orsaka att den övre matrisen plötsligt och oväntat roterar med stor kraft, vilket kan resultera i allvarlig skada eller förlust av fingrar.

Montering

FÖRSIKTIGHET

Håll alltid handtaget i lägsta möjliga läge när det inte används för skärning. Handtagets vikt kan få den övre matrisen att plötsligt och oväntat rotera.

Placera saxen på en ren, jämn yta i en bekväm arbetshöjd.

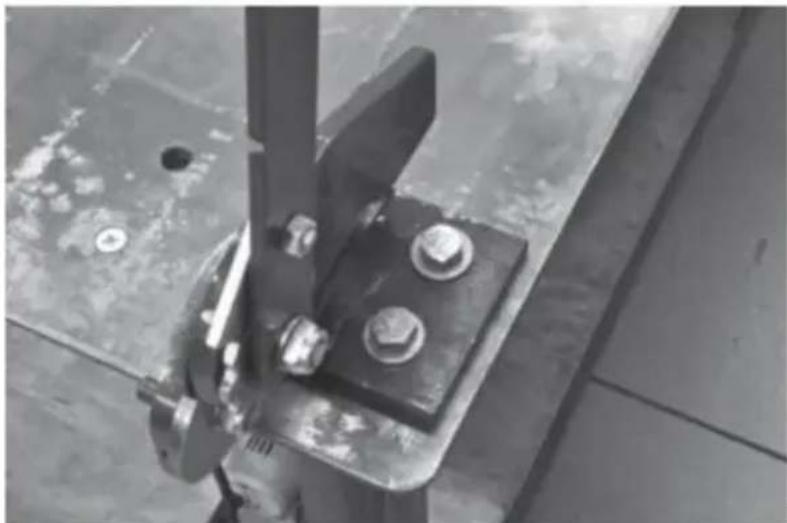

Montera ordentligt på arbetsytan med 2 lämpliga dragskruvar eller bultar (medföljer ej) genom de två hålen i stålbasen #18 (Figur 1).

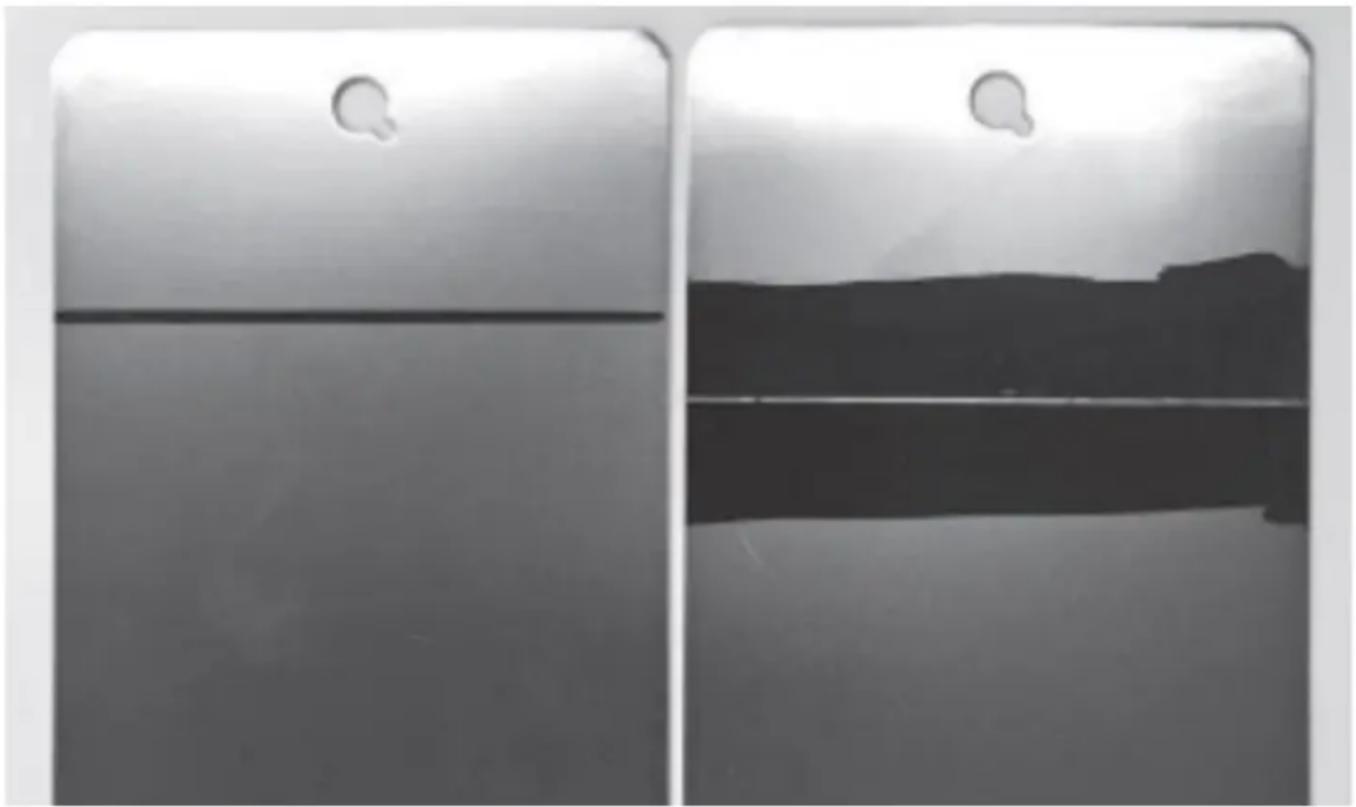

För bästa noggrannhet rekommenderas att du täcker snittytan med layoutvätska eller en tuschpenna och sedan ritar in din snittlinje istället för att använda en tuschpenna (Figur 2). Ritningslinjens bredd blir mycket mindre och ger en exakt vägledning jämfört med den breda tuschlinjen.

Stansformarna är extremt vassa! Var extremt försiktig vid användning för att undvika allvarliga skärsår eller förlust av fingrar!

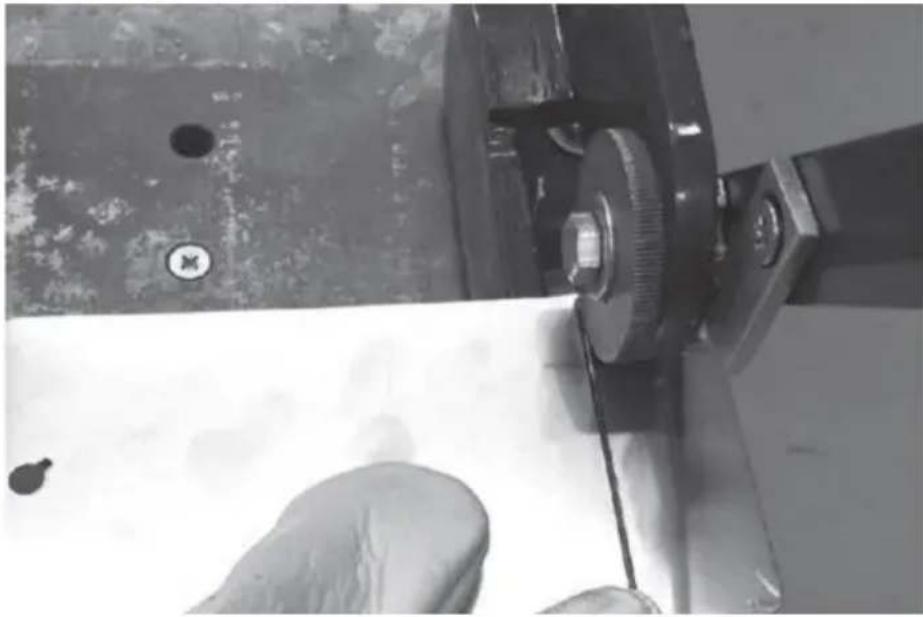

1. Tryck in metallen med måttligt tryck i skärformarna #11 och #19 medan du drar handtag #2 mot dig (Figur 3).
2. För att spärra handtaget, rotera helt enkelt handtag nr 2 bort från dig.

Tyngdkraften kommer att återaktivera spärrhaken #3 på den övre skärdynan #19 när du drar den mot dig för att skära.

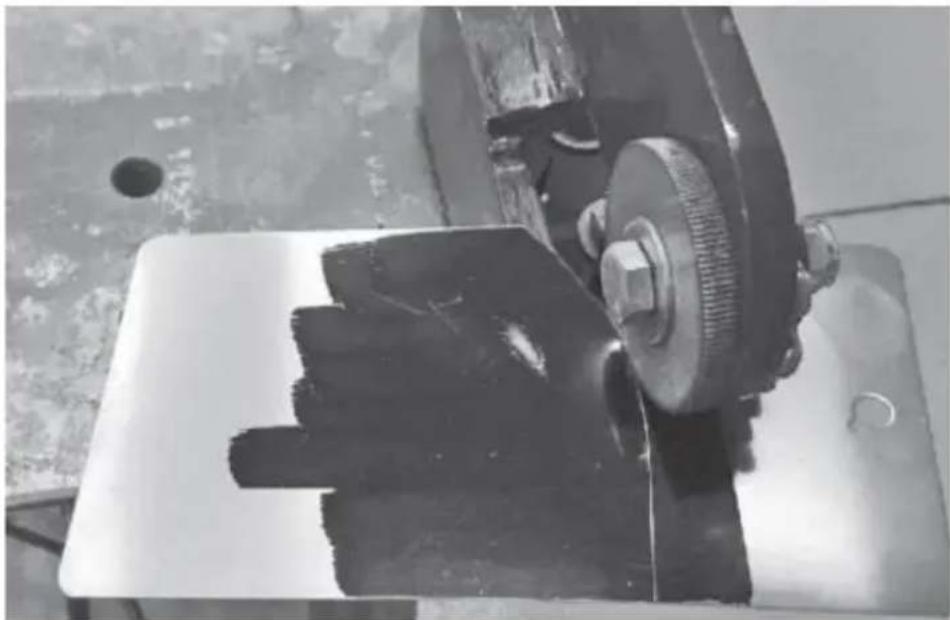

1. För att göra ett krökt snitt, rotera metallen medan den matas in i matriserna.

OBS: Den lilla roterande metallsaxen skapar sin trim, det oönskade snittet, till höger. När du skär en kurva, se till att den oönskade delen är till höger om den övre formen (Figur 4).

OBS! Skärformarna har justerats av fabriken för optimal skärprestanda. Försök inte justera formarna eftersom felaktig överlappning kan orsaka minskad prestanda och att formen går sönder.

Underhåll

1. Sänk handtaget för att säkerställa att det inte kan komma i kontakt med den övre skärmatisen i förvaring.
2. Applicera ett tunt lager lätt olja eller rostskyddsmedel på allt bart stål områden.
3. Förvara på en ren, dammfri, torr och fuktfri plats, helst täckt med plastfolie.
4. Underhåll bör utföras före varje användning.
5. Kontrollera att alla delar är åtdragna.
6. Kontrollera funktionen för fastkörning. Smörj svängpunkter och backar regelbundet med en medelfyllig smörjolja.

Felsökningstabell

Symptom Möjlig(a)	orsak(ar) Korrigerande åtgård
Maskinen kommer att inte klippt	1. Ratcheting Paw är inte engagerande övre De	Se till att spärrhaken är inkopplad och vrider sig den övre tärningen när du drar i handtaget mot dig. Om den inte gör det, justera skruvspänningen på spärrhaken så att den kan fritt falla ner i den ötämningen.
	2. Verktygets kropp har Böjd och skärande Dörrarna är ovanpå Varandra	Ta bort muttern och bulten den övreskärmatrisen.Ta bort matrisen och sätt tillbaka den i korrekt orientering. Skärkanter borde ligga bredvid varandra.
	3. Övre tärningen är Snurrar fritt	Måttligt tryck krävs för att mata metallen i matriserna.

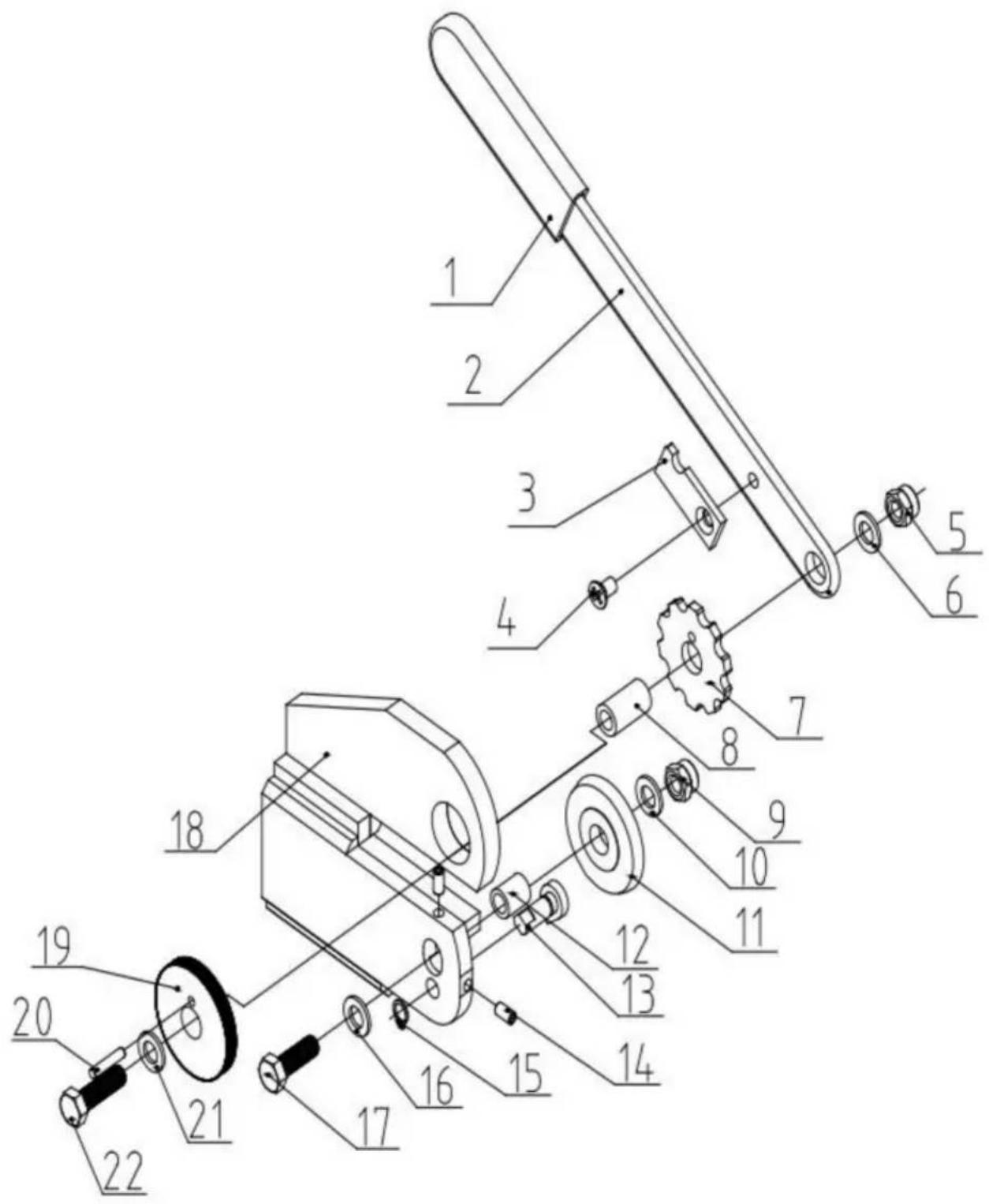

Ritning
