BEDIENUNGSANLEITUNG MMS1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wi Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältigesen.

Auspacken

Die MINI-ROTATIONS-METALLSCHERE wird vom Hersteller in einem sorgfältig verpackten Karton geliefert. Überprüfen Sie das Produkt nach dem Öffnen der Verpackung gründlich. Überprüfen Sie das Gerät nach dem Auspacken sorgfältig auf Transportschäden. Achten Sie auf lose, fehlende oder beschädigte Teile. Transportschäden müssen beim Spediteur geltend gemacht werden und liegen in der Verantwortung des Benutzers.

Spezifikationen:

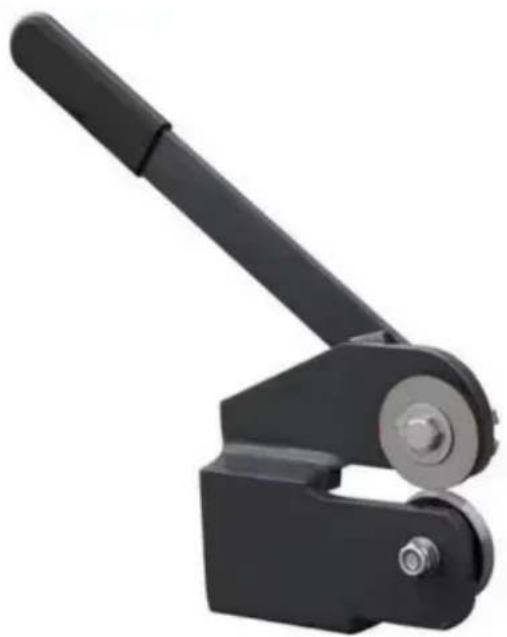

Die KAKA MINI ROTARY METAL SHEAR ist die perfekte Ergänzung für jeden Werktisch. Sie ist präzise konstruiert und gefertigt, um das schnelle und einfache Zuschneiden von Blechteilen zu ermöglichen. Das rotierende Design ermöglicht sowohl gerade als auch geschwungene Schnitte. Gehärtete, runde Schneidwerkzeuge erzeugen saubere, gratfreie Schnitte in Aluminium, Stahl und ander Weichmetallen.

Kapazität.....16 Ga. (1,5 mm)

Verpackungsgröße.....12,8"×3,94"×5,5" (32,5×10×14 cm)

NW/GW....3,97/4,4 lbs (1,8/2,0 kg)

WICHTIG

Die Klingen sind mit einem Schutzmittel beschichtet. Um einen einwandfreien Sitz und eine einwandfreie Funktion zu gewährleisten, entfernen Sie die Beschichtung. Die Beschichtung lässt sich leicht mit milden Lösungsmitteln entfernen, z. B. Lösungsbenzin und ein weiches Tuch. Vermeiden Sie, dass Reinigungslösungen auf Farbe oder Gummi- oder Kunststoffteile. Lösungsmittel können diese Oberflächen beschädigen. Verwenden Sie Seife und Wasser für Lack, Kunststoff- oder Gummiteile. Bedecken Sie nach der Reinigung alle freiliegenden Oberflächen mit einer dünnen Ölschicht.

WARNUNG : Verwenden Sie niemals leicht flüchtige Lösungsmittel. Nicht entflammbar

Zur Vermeidung möglicher Brandgefahren werden Lösungsmittel empfohlen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Vielen Dank für den Kauf unserer MMS-1 MINIROTARY METAL SHEAR

Maschine. Bevor Sie versuchen, Ihr neues Werkzeug zu bedienen, lesen Sie bitte diese

Anweisungen gründlich durch. Sie benötigen diese Anweisungen für die Sicherheit

Warnungen, Vorsichtsmaßnahmen, Montage, Betrieb, Wartungsverfahren, Teileliste und Diagramme. Bewahren

Sie Ihre Rechnungsnummer zusammen mit diesen Anweisungen auf.

Schreiben Sie die Rechnungsnummer auf die Innenseite des vorderen Umschlags. Bewahren Sie die Anweisungen auf und die Rechnung an einem sicheren, trockenen Ort für zukünftige Referenz.

Allgemeine Sicherheitsinformationen

VORSICHT: Befolgen Sie immer die richtigen Betriebsverfahren wie definiert

in diesem Handbuch, auch wenn Sie mit der Verwendung dieses oder ähnlicher Tools vertraut sind.

Bedenken Sie, dass selbst der Bruchteil einer Sekunde Unachtsamkeit

zu schweren Verletzungen führen.

SICHERHEITSREGELN

1. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung, Handschuhe, Krawatten, Ringe, Armbänder oder anderen Schmuck, der sich in beweglichen Teilen des Maschine.
2. Tragen Sie eine schützende Haarabdeckung, um langes Haar zusammenzuhalten.

3. Tragen Sie Sicherheitsschuhe mit rutschfester Sohle.

4. Tragen Sie eine Schutzbrille, die den US-amerikanischen ANSI-Normen entspricht.
   Z87.1. Alltagsbrillen haben nur schlagfeste Gläser. Sie sind NICHT Schutzbrille.

5. Seien Sie aufmerksam und denken Sie klar. Bedienen Sie niemals Werkzeuge, wenn Sie müde, betrunken oder bei der Einnahme von Medikamenten, die Schläfrigkeit verursachen.
6. Halten Sie Ihren Arbeitsbereich sauber. Unordnung am Arbeitsplatz kann zu Unfällen führen.
7. Der Arbeitsbereich sollte ausreichend beleuchtet sein.
8. Halten Sie Besucher in sicherem Abstand vom Arbeitsbereich.
9. Halten Sie Kinder vom Arbeitsplatz fern. Machen Sie die Werkstatt kindersicher. Verwenden Vorhängeschlösser, um eine unbeabsichtigte Verwendung von Werkzeugen zu verhindern.
10. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
11. Wenn Sie die Werkzeuge nicht verwenden, bewahren Sie sie an einem trockenen, sicheren Ort außerhalb der Außerhalb der Reichweite von Kindern aufbewahren. Überprüfen Sie die Werkzeuge vor der Lagerung und vor der Wiederverwendung.
12. Produktetiketten und Typenschilder sorgfältig aufbewahren. Diese enthalten wichtige Information.

WARNUNG

Die in dieser Anleitung besprochenen Warnungen, Vorsichtshinweise und Anweisungen Das Handbuch kann nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht sind Faktoren, die nicht in dieses Produkt eingebaut werden können, sondern vom Betreiber verwendet.

WISSEN, WIE MAN DAS WERKZEUG VERWENDET

1. Verwenden Sie das richtige Werkzeug für die Arbeit. Überfordern Sie das Werkzeug oder den Aufsatz nicht, eine Arbeit für für die es nicht konzipiert wurde.
2. Halten Sie Ihre Hände von den Scherklingen fern.
3. Die maximale Scherdicke dieser Maschine beträgt 16 Ga (1,5 mm).

Eine Überschreitung der Kapazität kann für den Bediener gefährlich sein und zu Schäden führen. zur Maschine.

1. Verschrauben Sie die Maschine mit dem Boden oder einem stabilen Ständer, der mit dem Boden verschraubt ist, um zu verhindern Rutschen oder Kippen der Maschine.

WARNUNG

1. Dieses Werkzeug verfügt über EXTREM SCHARFE Stanzformen, die schnell schwere Verletzungen oder den Verlust von Fingern verursachen! Halten Sie Finger und Hände von beweglichen Teilen während des Betriebs.
2. Tragen Sie dicke, gut sitzende Arbeitshandschuhe, um Schnitte durch die Handhabung zu vermeiden scharfes Metall.
3. Überprüfen Sie die Stanzformen regelmäßig. Wenn Risse oder Absplitterungen auftreten, stellen Sie die Verwendung des Werkzeugs sofort ein.
4. Den Griff immer in die untere Position bringen. Das Gewicht des
   Der Griff in der oberen Position kann dazu führen, dass die obere Matrize plötzlich und unerwartet mit großer Kraft drehen, was zu schweren Verletzungen oder Verlust Finger.

Montage

VORSICHT

Halten Sie den Griff immer in der niedrigsten möglichen Position, wenn Sie nicht Schneiden. Das Gewicht des Griffs kann dazu führen, dass die obere Matrize plötzlich und sich unerwartedrehen.

Stellen Sie die Schere auf eine saubere, ebene Fläche in angenehmer Arbeitshöhe.

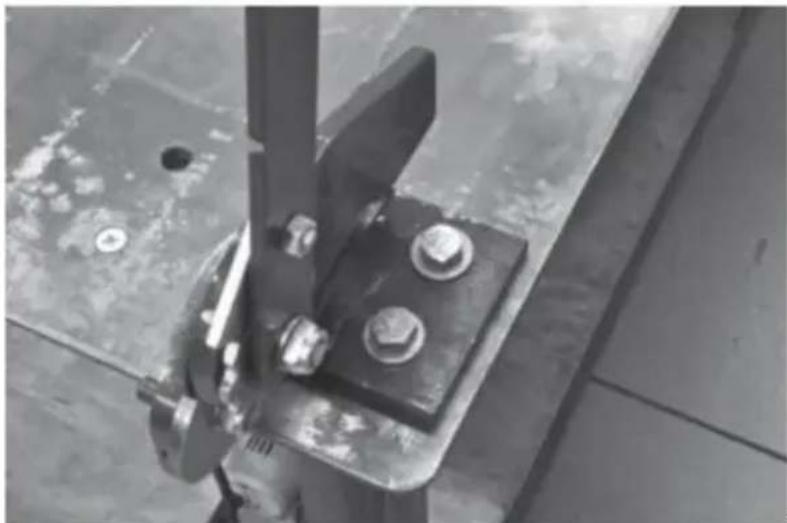

Mit 2 geeigneten Zugschrauben oder Bolzen (nicht

(im Lieferumfang enthalten) durch die beiden Löcher im Stahlsockel № 18 (Abbildung

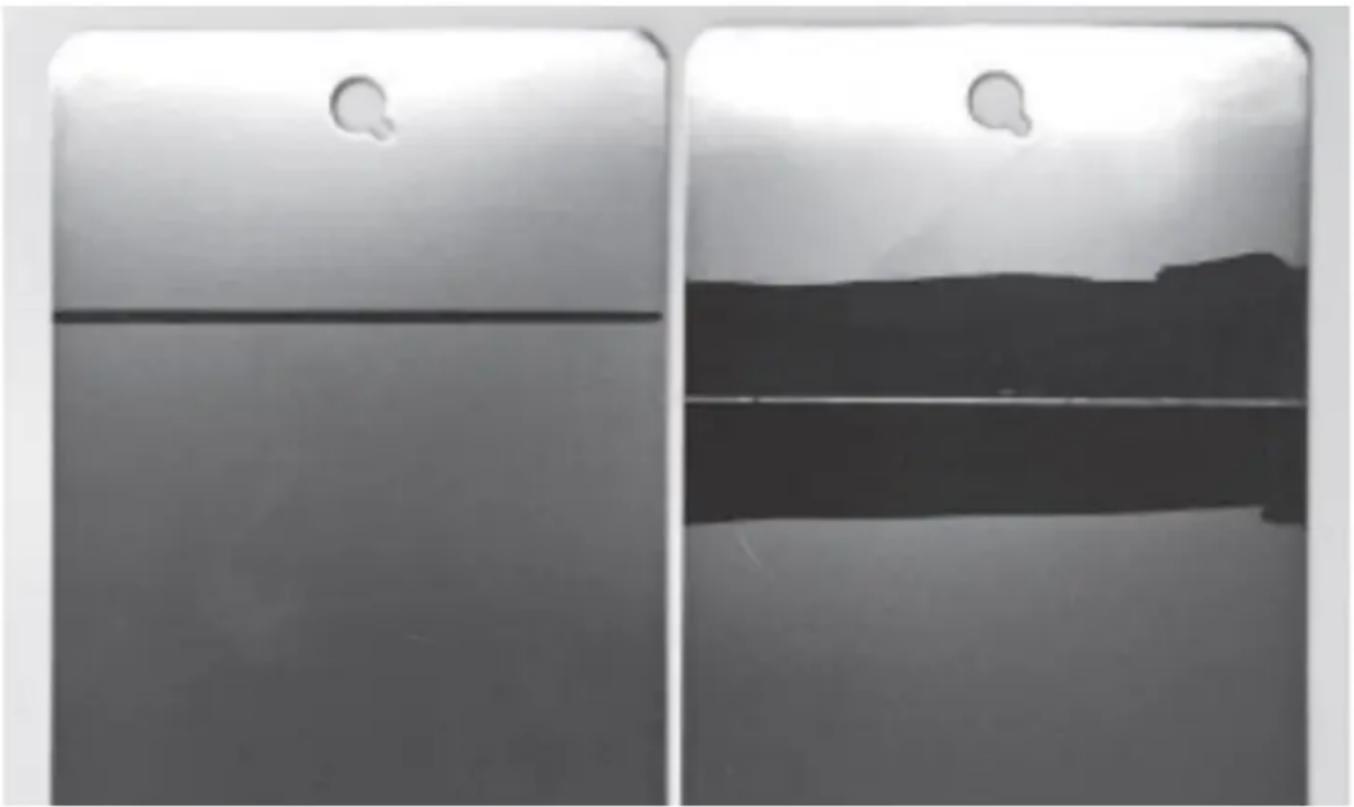

Für optimale Genauigkeit empfiehlt es sich, den Schnittbereich mit Layout-Flüssigkeit oder einem Marker zu bestreichen und anschließend die Schnittlinie anzureißen, anstatt einen Marker zu verwenden (Abbildung 2). Die Breite der Anrisslinie ist im Vergleich zur breiten Markierungslinie deutlich geringer und bietet eine präzisere Führung.

Die Stanzformen sind extrem scharf! Seien Sie beim Arbeiten äußerst vorsichtig, um schwere Schnitte oder den Verlust von Fingern zu vermeiden!

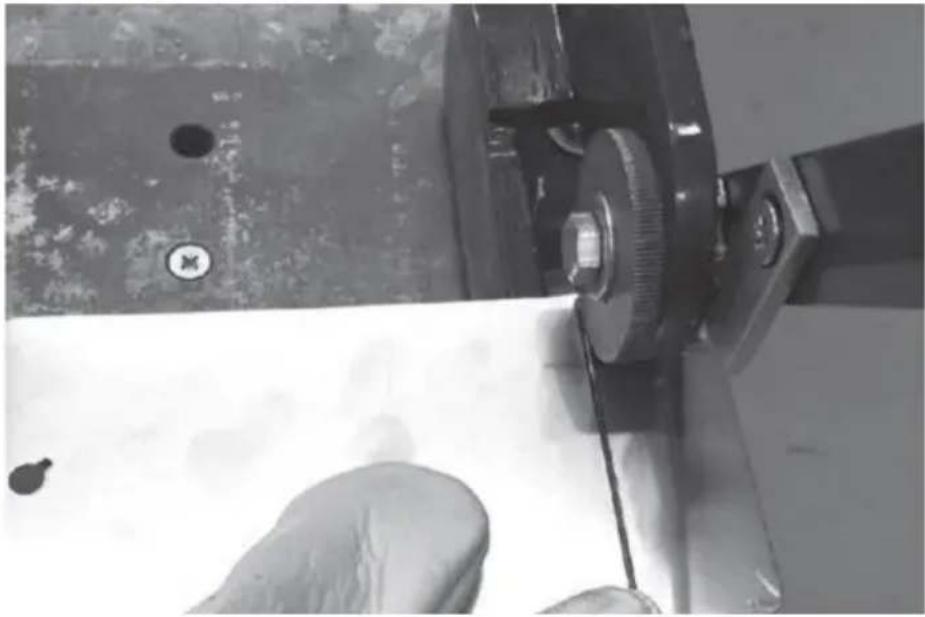

1. Üben Sie mäßigen Druck aus, um das Metall in die Stanzformen № 11 und № 19 zu drücken, während Sie den Griff № 2 zu sich ziehen (Abbildung 3).
2. Um den Griff zu verriegeln, drehen Sie einfach den Griff № 2 von sich weg.
   Durch die Schwerkraft wird die Sperrklinke № 3 am oberen Schneidwerkzeug № 19 wieder eingerastet, wenn Sie es zum Schneiden zu sich ziehen.
3. Um einen geschwungenen Schnitt zu machen, drehen Sie das Metall, während es in die Matrizen eingeführt wird.

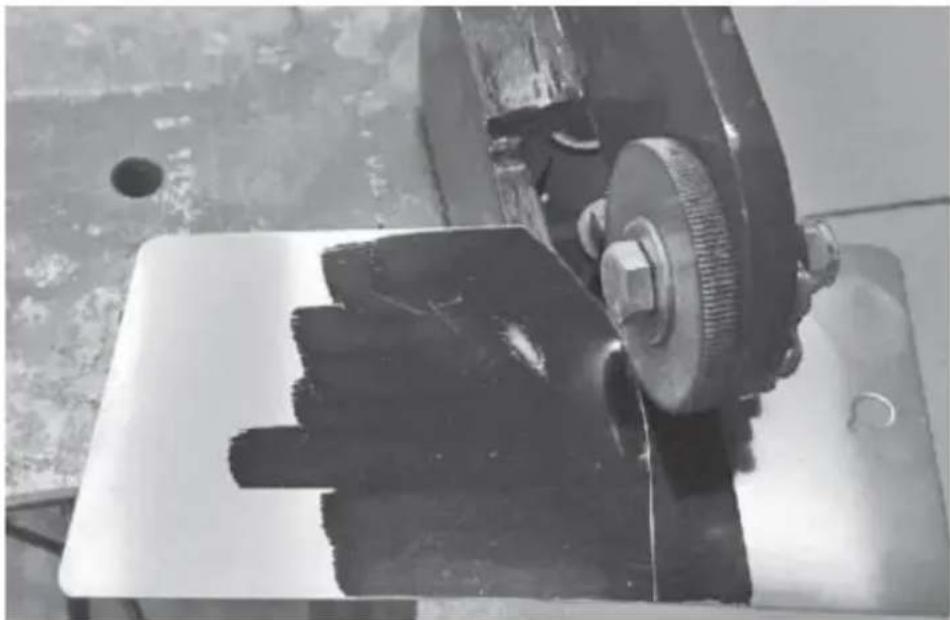

HINWEIS: Die Mini-Rotationsblechschere erzeugt ihren Beschnitt, das unerwünschte Schnittstück, auf der rechten Seite. Achten Sie beim Schneiden einer Kurve darauf, dass sich der unerwünschte Teil rechts von der oberen Matrize befindet (Abbildung).

HINWEIS: Die Stanzformen wurden werkseitig für optimale Schneidleistung eingestellt. Versuchen Sie nicht, die Stanzformen selbst einzustellen, da eine falsche Überlappung zu Leistungseinbußen und einem Ausfall der Stanzform führekann.

Wartung

1. Senken Sie den Griff, um sicherzustellen, dass er nicht in die obere Schneide eingreifen kann im Lager.
2. Tragen Sie einen dünnen Film aus leichtem Öl oder einer Rostschutzbeschichtung auf alle blanken Stahlteile auf. Bereiche.
3. An einem sauberen, staubfreien, trockenen und feuchtigkeitsfreien Ort lagern, vorzugsweise abgedeckt mit Plastikfolie.
4. Vor jedem Gebrauch sollte eine Wartung durchgeführt werden.
5. Überprüfen Sie die Festigkeit aller Teile.
6. Überprüfen Sie den Betrieb auf Blockierung. Schmieren Sie Drehpunkte und Matrizen regelmäßig mit einem mittelflüssigen Schmieröl.

Fehlerbehebungstabelle

Symptom	Mögliche Ursache(n) Korrekturmaßnahme
Maschine wirdnicht geschnitten	1. Ratschenpfote ist nicht eingreifend Obere Der	Stellen Sie sicher, dass die Sperrklinke eingerastet ist und sich dreht die obere Matrize, während Sie den Griff ziehen zu Ihnen. Wenn nicht, passen Sie Schraubenspannung auf der Sperrklinke, so dass sie kann frei in die obere Matrizen.
	2. Werkzeugkörper hat Gebogen und schneidend Die Matrizen liegen oben auf Einander	Entfernen Sie die Mutter- und Bolzenbefestigung die obere Stanzform.Die Matrize entfernen und wieder einsetzen. richtige Ausrichtung. Schneidkanten sollten nebeneinander liegen.
	3. Obere Matrize ist Frei drehen	Zum Füttern ist mäßiger Druck erforderlich das Metall in die Matrizen.

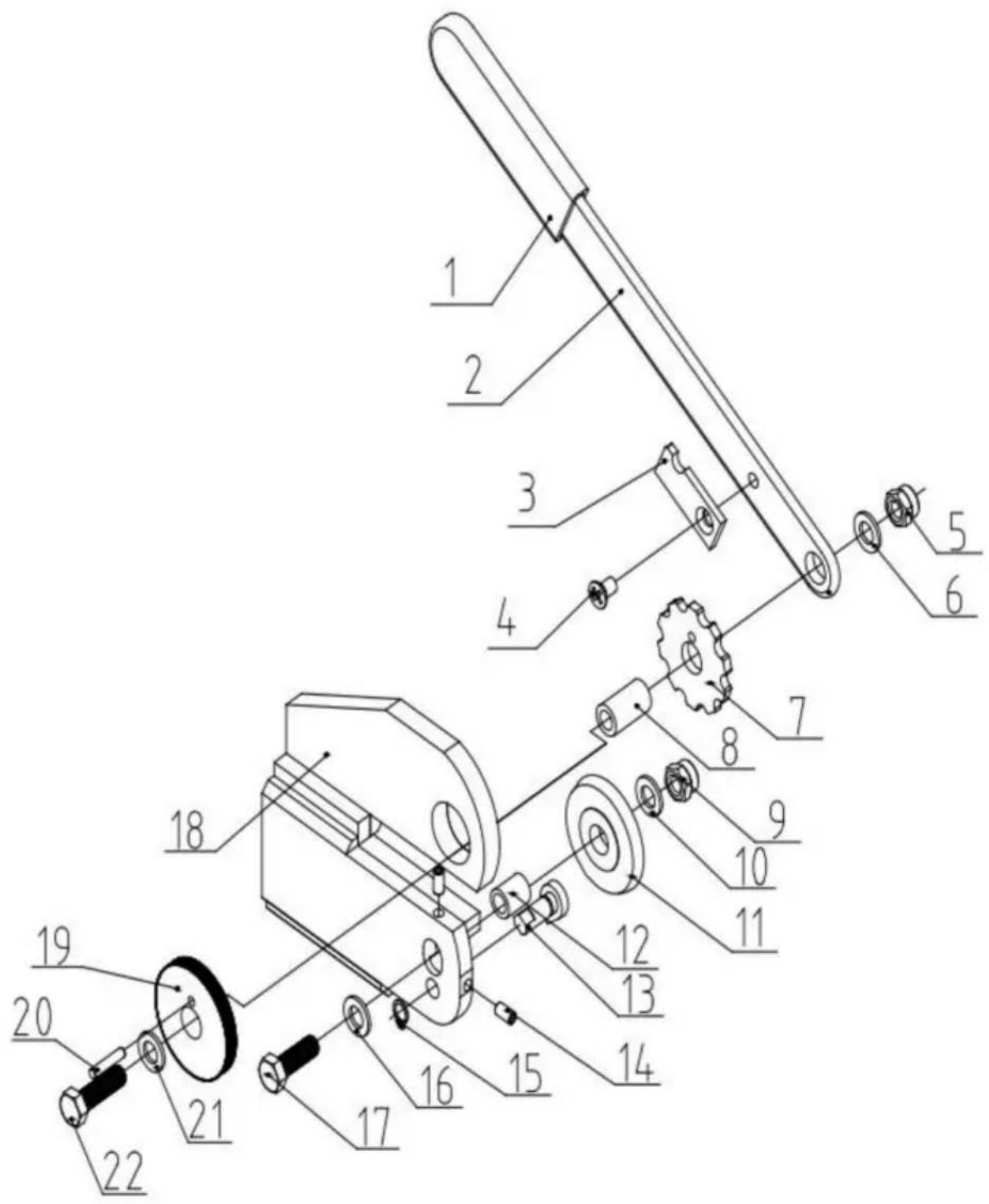

Zeichnung

Ref.No	Beschreibung	MENGE
1	Griff	1
2	Handhaben	1
3	Blau	1
4	Schraube M6x10	1
5	Sechskantmutter M8	1
6	Unterlegscheibe	1
7	Gang	1
8	Ärmel	1
9	Sechskantmutter M8	1
10	Unterlegscheibe	1
11	Untere Stanzformen	1
12	Ärmel	1
13	Nocken	1
14	Halteschraube	2
15	Ring	1
16	Unterlegscheibe	1
17	Sechskantschrauben M8x25	1
18	Base	1
19	Obere Stanzformen	1
20	Pleuelbolzen 4x20	1
21	Unterlegscheibe	1
22	Sechskantschrauben M8x35	1

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien. Importiert in

die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730
