MANUALE UTENTE MMS1 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale distruzioni.

Disimballaggio

La MINI CESOIA ROTANTE PER METALLI viene spedita dal produttore in una scatola di cartone accuratamente imballata. Ispezionare attentamente il prodotto all'apertura della confezione. Dopo aver disimballato l'unità, ispezionarla attentamente per verificare la presenza di eventuali danni verificatisi durante il trasporto. Verificare la presenza di parti allentate, mancanti o danneggiate. I reclami per danni causati durante il trasporto devono essere presentati al corriere e sono di responsabilità dell'utente.

Specifiche tecniche:

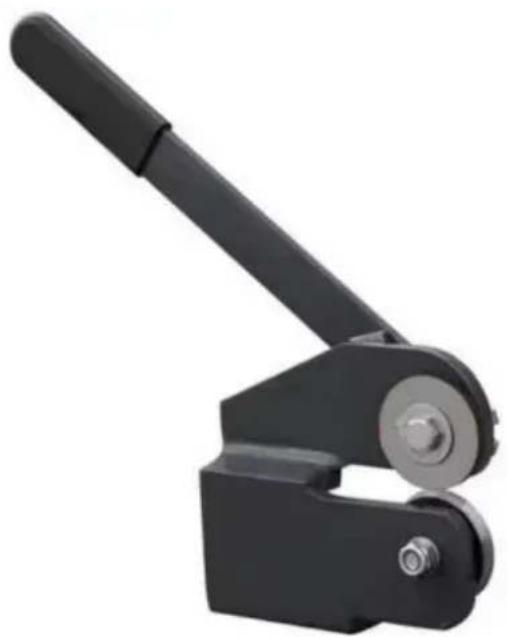

La cesoia rotante per metalli KAKA MINI è il complemento perfetto per qualsiasi banco da lavoro. È progettata e realizzata con precisione per consentire una rifilatura rapida e semplice di pezzi di lamiera, mentre il design rotante consente tagli sia dritti che curvi. Le matrici di taglio temprate e rotonde producono tagli puliti e senza sbavature su alluminio, acciaio e altri metalli dolci.

Capacità massima....16 Ga. (1,5 mm)

Dimensioni della confezione.....12,8"×3,94"×5,5" (32,5×10×14 cm)

NW/GW....3,97/4,4 libbre (1,8/2,0 kg)

IMPORTANTE

Le lame sono rivestite con un rivestimento protettivo. Per garantire il corretto montaggio e funzionamento, rimuovere il rivestimento. Il rivestimento può essere facilmente rimosso con solventi delicati, come acquaragia minerale e un panno morbido. Evitare di far entrare le soluzioni detergenti sulla vernice o qualsiasi parte in gomma o plastica. I solventi possono deteriorare queste finiture.

Utilizzare acqua e sapone su componenti verniciati, in plastica o in gomma. Dopo la pulizia, ricoprire tutte le superfici esposte con un leggero strato di olio.

ATTENZIONE : Non utilizzare mai solventi altamente volatili. Non infiammabile

si raccomanda l'uso di solventi per evitare possibili rischi di incendio.

CONSERVARE QUESTE ISTRUZIONI

Grazie per aver acquistato la nostra CESOIA PER METALLI MINIROTANTE MMS-1

macchina. Prima di tentare di utilizzare il nuovo strumento, leggere attentamente queste istruzioni.

istruzioni in modo approfondito. Queste istruzioni saranno necessarie per la sicurezza

Avvertenze, precauzioni, procedure di montaggio, funzionamento e manutenzione, elenco dei componenti

e diagrammi. Conservare il numero di fattura insieme a queste istruzioni.

Scrivere il numero della fattura sul retro della copertina. Conservare le istruzioni.

e conservare la fattura in un luogo sicuro e asciutto per futura consultazione.

Informazioni generali sulla sicurezza

ATTENZIONE: Seguire sempre le corrette procedure operative come definito

in questo manuale anche se hai familiarità con l'uso di questo o di strumenti simili.

Ricorda che essere negligenti anche per una frazione di secondo può

provocare gravi lesioni personali.

REGOLE DI SICUREZZA

1. Indossare un abbigliamento adeguato. Non indossare abiti larghi, guanti, cravatte, anelli, braccialetti o altri gioielli che potrebbero impigliarsi nelle parti mobili del macchina.
2. Indossare una mascherina protettiva per contenere i capelli lunghi.

3. Indossare scarpe antinfortunistiche con suola antiscivolo.

4. Indossare occhiali di sicurezza conformi alla norma ANSI degli Stati Uniti
   Z87.1. Gli occhiali di uso quotidiano hanno solo lenti resistenti agli urti. NON sono occhiali di sicurezza.

5. Siate vigili e pensate lucidamente. Non utilizzate mai utensili quando siete stanchi, ubriachi o quando si assumono farmaci che causano sonnolenza.
6. Mantenere pulita l'area di lavoro. Le aree di lavoro disordinate favoriscono gli incidenti.
7. L'area di lavoro deve essere adeguatamente illuminata.
8. Tenere i visitatori a distanza di sicurezza dall'area di lavoro.
9. Tenere i bambini fuori dal posto di lavoro. Rendere l'officina a prova di bambino. Utilizzare lucchetti per impedire l'uso involontario degli utensili.
10. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
11. Quando gli utensili non sono in uso, riporli in un luogo asciutto e sicuro, fuori dalla portata dei bambini. dalla portata dei bambini. Ispezionare gli utensili prima di riporli e prima di riutilizzarli.
12. Conservare le etichette e le targhette dei prodotti. Queste contengono importanti informazioni di sicurezza. informazioni.

AVVERTIMENTO

Gli avvertimenti, le precauzioni e le istruzioni discussi in queste istruzioni Il manuale non può coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi. Deve essere compreso dall'operatore che il buon senso e cautela sono fattori che non possono essere integrati in questo prodotto, ma devono essere utilizzato dall'operatore.

1. Utilizzare l'utensile giusto per il lavoro. Non forzare l'utensile o l'accessorio per svolgere un lavoro per che non è stato progettato.
2. Tenere le mani lontane dal percorso delle lame delle cesoie.
3. Lo spessore massimo di taglio di questa macchina è 16 Ga. (1,5 mm).

Il superamento della capacità può essere pericoloso per l'operatore e potrebbero verificarsi danni alla macchina.

1. Fissare la macchina al pavimento o a un supporto robusto fissato al pavimento per evitare scivolamento o ribaltamento della macchina.

AVVERTIMENTO

1. Questo strumento ha fustelle ESTREMAMENTE AFFILATE che possono tagliare rapidamente causare gravi lesioni o perdita di dita! Tenere dita e mani lontane dalle parti in movimento durante il funzionamento.
2. Indossare guanti da lavoro spessi e ben aderenti per evitare tagli durante la manipolazione metallo tagliente.
3. Ispezionare frequentemente le matrici di taglio. Se si formano crepe o scheggiature, interrompere immediatamente l'uso dell'utensile.
4. Posizionare sempre la maniglia in posizione abbassata. Il peso del la maniglia lasciata in posizione sollevata può causare l'apertura improvvisa e ruotare inaspettatamente con grande forza, provocando gravi lesioni o perdita di dita.

Assemblea

ATTENZIONE

Tenere sempre la maniglia nella posizione più bassa possibile quando non taglio. Il peso della maniglia può causare l'improvviso spostamento della matrice superiore e ruotare inaspettatamente.

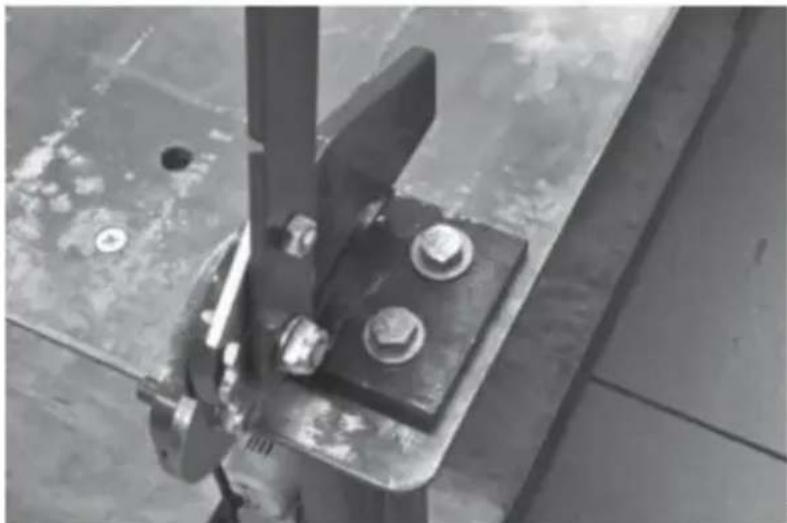

Posizionare la cesoia su una superficie pulita e piana, a un'altezza di lavoro comoda. Montare saldamente sulla superficie di lavoro utilizzando 2 viti o bulloni adatti (non incluso) attraverso i due fori nella base in acciaio n. 18 (Figura

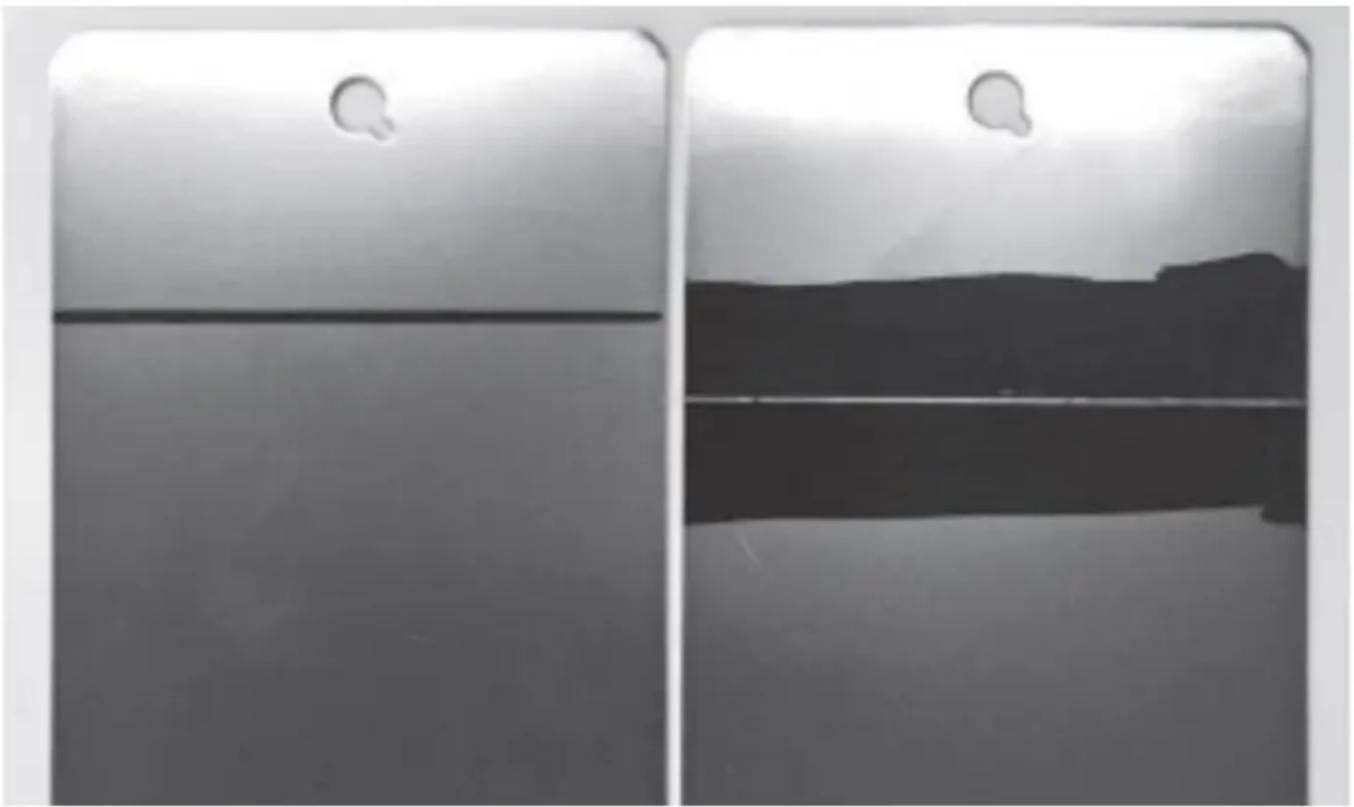

Per una maggiore precisione, si consiglia di ricoprire l'area di taglio con un fluido di tracciamento o un pennarello e poi tracciare la linea di taglio anziché utilizzare un pennarello (Figura 2). La larghezza della linea di tracciatura sarà molto più piccola e fornirà una guida precisa rispetto alla linea larga del pennarello.

Le fustelle sono estremamente affiliate! Prestare la massima attenzione durante l'uso per evitare tagli gravi o la perdita delle dita!

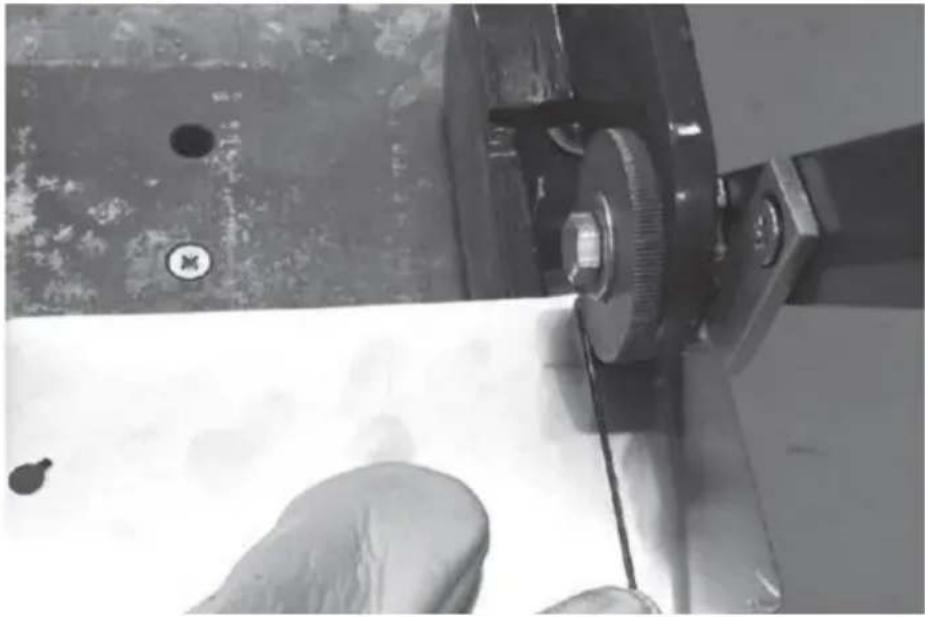

1. Esercitare una pressione moderata per spingere il metallo nelle matrici di taglio n. 11 e n. 19 mentre si tira la maniglia n. 2 verso di sé (Figura 3).
2. Per ruotare la maniglia a cricchetto, basta ruotare la maniglia n. 2 lontano da sé.
   La gravità riaggancia il nottolino n. 3 sulla matrice di taglio superiore n. 19 quando la si tira verso di sé per tagliare.
3. Per realizzare un taglio curvo, ruotare il metallo mentre viene inserito nelle matrici.

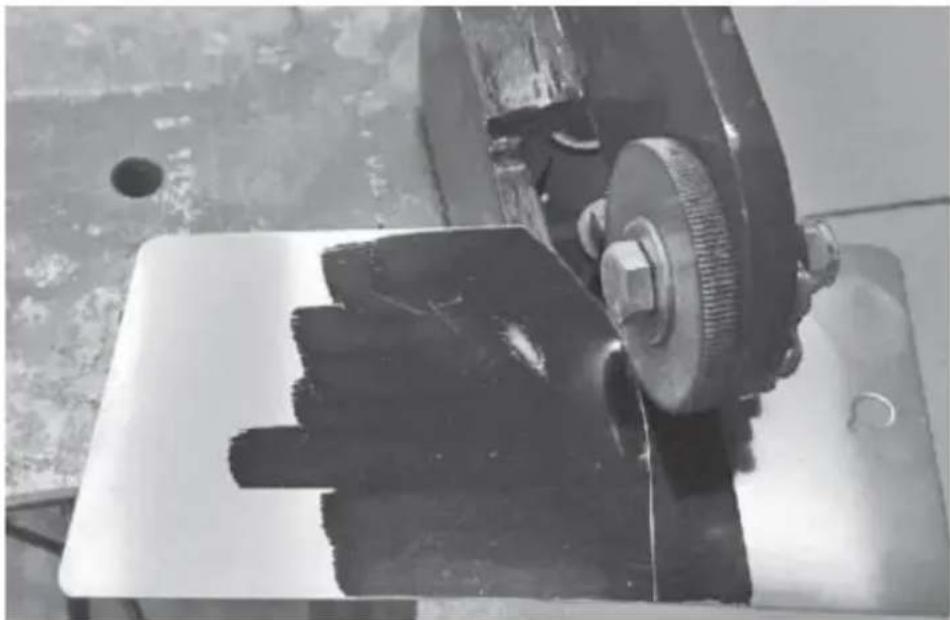

NOTA: la mini cesoia rotante per metalli crea il suo rifilo, ovvero il pezzo tagliato indesiderato, sulla destra. Quando si taglia una curva, assicurarsi che la parte indesiderata si trovi a destra della matrice superiore (Figura).

NOTA: le fustelle sono state regolate in fabbrica per prestazioni di taglio ottimali. Non tentare di regolare le fustelle poiché una sovrapposizione non corretta può causare prestazioni ridotte e guasti alle fustelle.

Manutenzione

1. Abbassare la maniglia per assicurarsi che non possa innestarsi nella matrice di taglio superiore in deposito.
2. Applicare un sottile strato di olio leggero o di rivestimento antiruggine su tutto l'acciaio nudo aree.
3. Conservare in un luogo pulito, privo di polvere, asciutto e privo di umidità, preferibilmente coperto con teli di plastica.
4. La manutenzione deve essere eseguita prima di ogni utilizzo.
5. Verificare il serraggio di tutta la ferramenta.
6. Verificare il funzionamento della legatura. Lubrificare periodicamente i punti di articolazione e le matrici con un olio lubrificante di media corposità.

Tabella di risoluzione dei problemi

Sintomo Possibili cause	Azione correttiva
La macchina lo farà non tagliato	1. Ratcheting Paw è non impegnare la parte superiore IL	Assicurarsi che il nottolino sia innestato e in rotazione la matrice superiore mentre si tira la maniglia verso di te. In caso contrario, regola tensione della vite sul nottolino in modo che può cadere liberamente nello stampi superiore.
	2. Il corpo dell'utensile ha Flesso e tagliente Le matrici sono in cima L'un l'altro	Rimuovere il fissaggio del dado e del bullone la matrice di taglio superiore. Rimuovere Die e reinstallarlo nel orientamento corretto. Taglienti dovrebbero essere uno accanto all'altro.
	3. La matrice superiore è Girare liberamente	Per alimentare è necessaria una pressione moderata il metallo neglistampi.

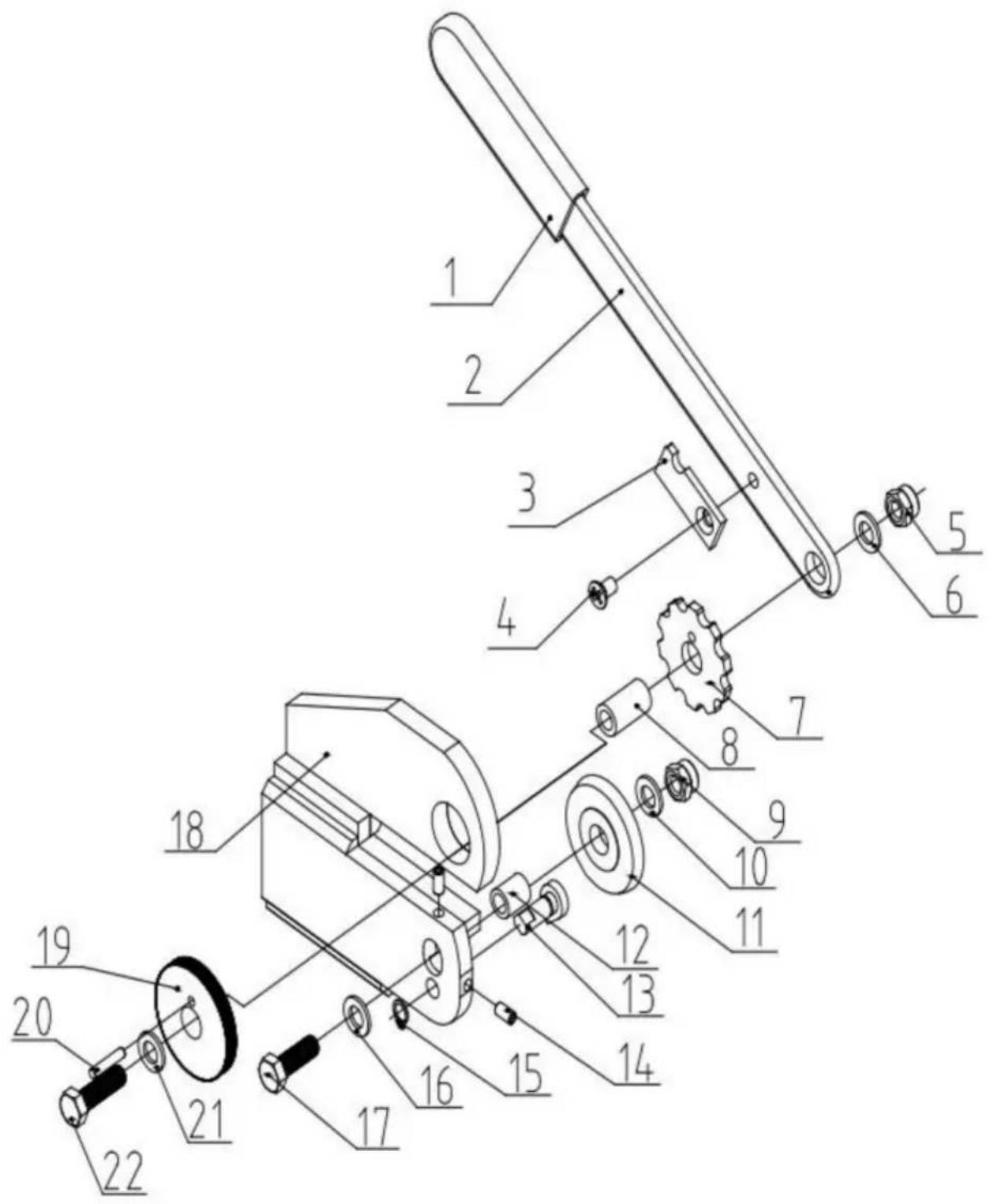

Disegno

Rif.No.	Descrizione	QUANTITÀ
1	Impugnatura	1
2	Maniglia	1
3	Blu	1
4	Vite M6x10	1
5	Dado esagonale M8	1
6	Rondella piatta	1
7	Ingranaggio	1
8	Manica	1
9	Dado esagonale M8	1
10	Rondella piatta	1
11	Fustelle inferiori	1
12	Manica	1
13	Gamma	1
14	Vite di fissaggio	2
15	Squillo	1
16	Rondella piatta	1
17	Bulloni esagonali M8x25	1
18	Base	1
19	Stampi di taglio superiori	1
20	Perno asta 4x20	1
21	Rondella piatta	1
22	Bulloni esagonali M8x35	1
