GEBRUIKSAANWIJZING MMS1 Vevor

Plaatschaar voorplaatwerk

MODEL:MMS1

VEVOR

Plaatschaar voorplaatwerk

MODEL: MMS1

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoo stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing zorgvuldiglezen.

Uitpakken: De

MINI ROTARY METAL SHEAR wordt door de fabrikant geleverd in een zorgvuldig verpakte kartonnen doos. Inspecteer het product grondig bij het openen van de verpakking. Controleer het apparaat na het uitpakken zorgvuldig op eventuele transportschade. Controleer op losse, ontbrekende of beschadigde onderdelen. Claims voor transportschade moeten worden ingediend bij de vervoerder en zijn voor rekening vagedeuiker.

Specifications De

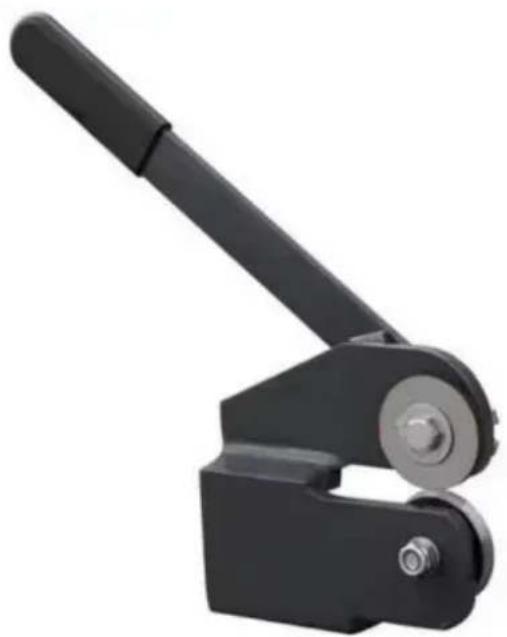

KAKA MINI ROTATIESCHAAR is de perfecte aanvulling op de werkbank van elke metaalbewerker. Hij is nauwkeurig ontworpen en vervaardigd voor snel en eenvoudig bijsnijden van plaatwerkstukken. Het roterende ontwerp maakt zowel rechte als gebogen sneden mogelijk. Geharde, ronde snijmessen produceren schone, braamvrije sneden in aluminium, staal en andere zachte metalen.

De messen zijn voorzien van een beschermende coating. Verwijder de coating om een goede pasvorm en werking te garanderen. De coating is eenvoudig te verwijderen met milde oplosmiddelen, zoal terpentine en een zachte doek. Zorg ervoor dat er geen schoonmaakmiddelen op de verf of het oppervlak terechtkomen. alle rubberen of kunststof onderdelen. Oplosmiddelen kunnen deze afwerkingen aantasten. Gebruik water en zeep op lak, kunststof of rubberen onderdelen. Bedek na het reinigen alle blootgestelde oppervlakken met een dunne laagie.

WAARSCHUWING : Gebruik nooit zeer vluchtige oplosmiddelen. Niet-ontvlambaar.

Om mogelijke brandgevaren te voorkomen, worden oplosmiddelen aanbevolen.

BEWAAR DEZE INSTRUCTIES

Bedankt voor de aankoop van onze MMS-1 MINIROTARY METAL SHEAR machine. Lees deze instructies voordat u uw nieuwe gereedschap gaat gebruiken. instructies grondig door. U hebt deze instructies nodig voor de veiligheid Waarschuwingen, voorzorgsmaatregelen, montage-, bedienings- en onderhoudsprocedures, onderdelenlijsten en diagrammen. Bewaar uw factuurnummer bij deze instructies. Schrijf het factuurnummer aan de binnenkant van de voorkaft. Bewaar de instructies. en de factuur op een veilige, droge plaats bewaren, zodat u deze later kunt raadplegen.

Algemene veiligheidsinformatie

LET OP: Volg altijd de juiste bedieningsprocedures zoals gedefinieerd

in deze handleiding, zelfs als u bekend bent met het gebruik van dit of soortgelijke hulpmiddelen. Bedenk dat zelfs een fractie van een seconde onvoorzichtig zijn, ernstig persoonlijk letsel tot gevolg hebben.

VEILIGHEIDSREGELS

1. Draag geschikte kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die vast kunnen komen te zitten in bewegende delen van het toestel. machine.
2. Draag een beschermende haarbedekking om lang haar te bedekken.

3. Draag veiligheidsschoenen met antislipzolen.

4. Draag een veiligheidsbril die voldoet aan de ANSI-normen van de Verenigde Staten.
   Z87.1. Dagelijkse brillen hebben alleen stootvaste lenzen. Ze zijn NIET veiligheidsbril.

5. Wees alert en denk helder. Gebruik nooit gereedschap als u moe, dronken of bij het gebruik van medicijnen die slaperigheid veroorzaken.
6. Houd uw werkplek schoon. Een rommelige werkplek is een bron van ongelukken.
7. De werkplek moet goed verlicht zijn.
8. Houd bezoekers op veilige afstand van het werkgebied.
9. Houd kinderen buiten de werkplek. Maak de werkplaats kindveilig. Gebruik hangsloten om onbedoeld gebruik van gereedschap te voorkomen.
10. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.
11. Wanneer gereedschap niet in gebruik is, bewaar het dan op een droge, veilige plaats buiten bereik van kinderen. Buiten het bereik van kinderen houden. Controleer het gereedschap vóór opslag en hergebruik.
12. Zorg ervoor dat de productlabels en naamplaatjes goed worden onderhouden. Deze bevatten belangrijke veiligheidsinformatie. informatie.

WAARSCHUWING

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructie worden besproken De handleiding kan niet alle mogelijke omstandigheden of situaties bestrijken die zich kunnen voordoen. optreden. De operator moet begrijpen dat gezond verstand en voorzichtigheid zijn factoren die niet in dit product kunnen worden ingebouwd, maar die wel in acht moeten worden genomen gebruikt door de operator.

WEET HOE JE HET GEREEDSCHAP MOET GEBRUIKEN

1. Gebruik het juiste gereedschap voor de klus. Forceer het gereedschap of hulpstuk niet om een klus te klaren. waarvoor het niet ontworpen was.
2. Houd uw handen uit de buurt van de schaarbladen.
3. De maximale knipdikte van deze machine is 16 Ga (1,5 mm).

Overschrijding van de capaciteit kan gevaarlijk zijn voor de gebruiker en er kan schade ontstaan naar de machine.

1. Bevestig de machine aan de vloer of een stevige standaard die aan de vloer is vastgeschroefd om te voorkomen dat de machine losraakt. glijden of kantelen van de machine.

WAARSCHUWING

1. Dit gereedschap heeft EXTREEM SCHERPE snijmallen die snel kunnen ernstig letsel of verlies van vingers veroorzaken! Houd vingers en handen uit de buurt van bewegende delen tijdens gebruik.
2. Draag dikke, goed passende werkhandschoenen om snijwonden bij het hanteren te voorkomen. scherp metaal.
3. Controleer de snijmallen regelmatig. Als er scheuren of splinters ontstaan, stop dan onmiddellijk met het gebruik van het gereedschap.
4. Plaats de handgreep altijd in de neerwaartse positie. Het gewicht van de Als de hendel in de bovenste stand blijft staan, kan dit ertoe leiden dat de bovenste matrijs plotseling en onverwacht met grote kracht draaien, wat kan leiden tot ernstig letsel of verlies van vingers.

Montage

VOORZICHTIGHEID

Houd de handgreep altijd in de laagst mogelijke positie wanneer u hem niet gebruikt. snijden. Het gewicht van de handgreep kan ervoor zorgen dat de bovenste matrijs plotseling en onverwachts draaien.

Plaats de schaar op een schoon, vlak oppervlak en op een comfortabele werkhoogte.

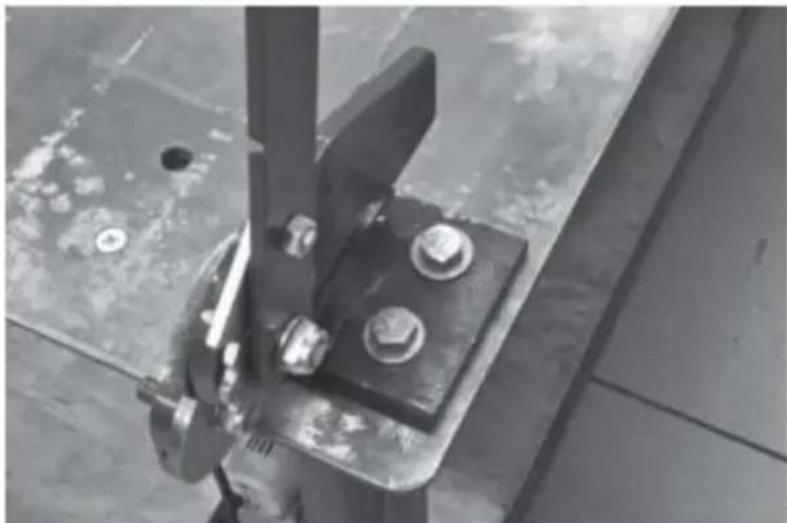

Bevestig het stevig aan het werkoppervlak met behulp van 2 geschikte schroeven of bouten (niet (inbegrepen) door de twee gaten in de stalen basis #18 (Figuur 1).

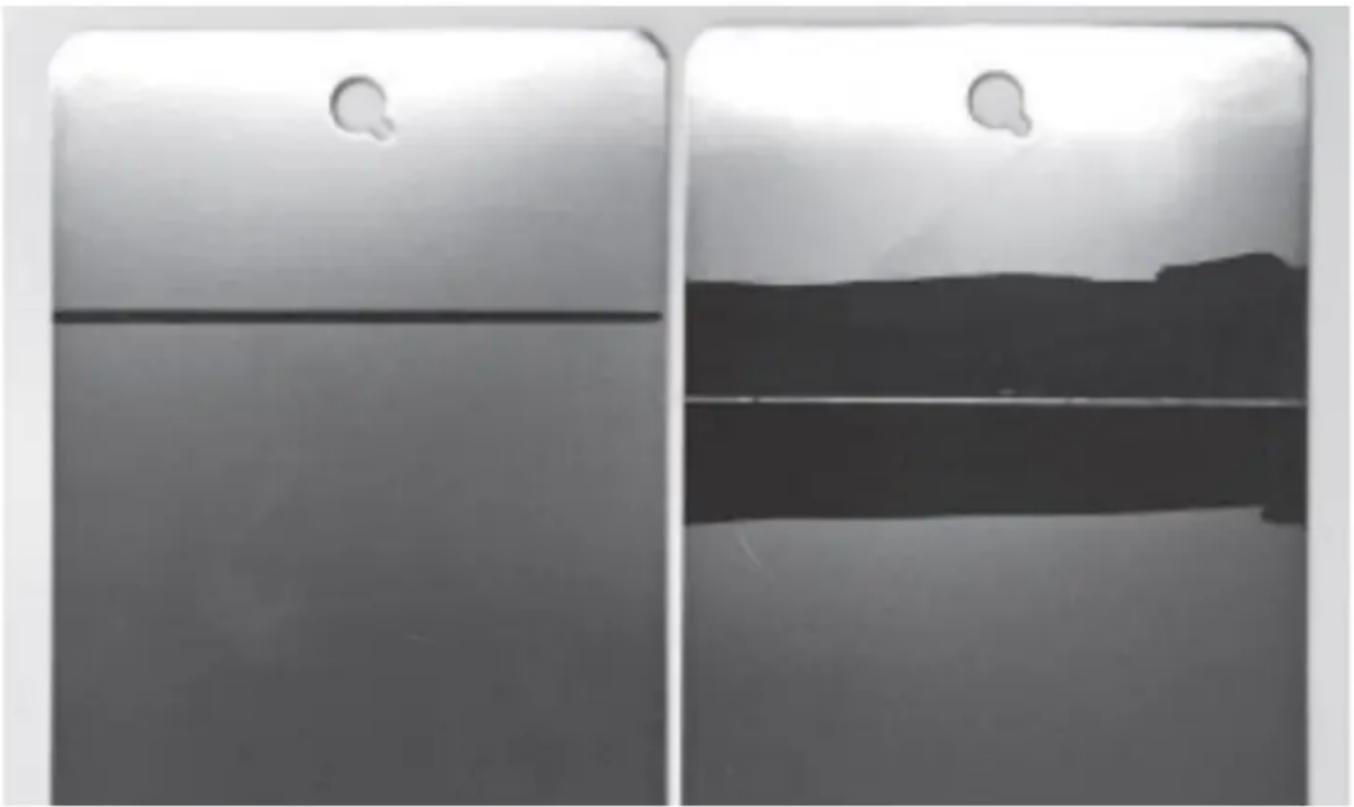

Voor de beste nauwkeurigheid is het raadzaam om het snijvlak te bestrijken met uitlijnvloeistof of een markeerstift en vervolgens de snijlijn af te tekenen in plaats van een markeerstift te gebruiken (Figuur 2). De breedte van de aftekenlijn is veel kleiner en biedt een nauwkeurige geleider in vergelijking met de brede markeerlijn.

De stansmessen zijn extreem scherp! Wees uiterst voorzichtig bij het gebruik om ernstige snijwonden of vingerverlies te voorkomen!

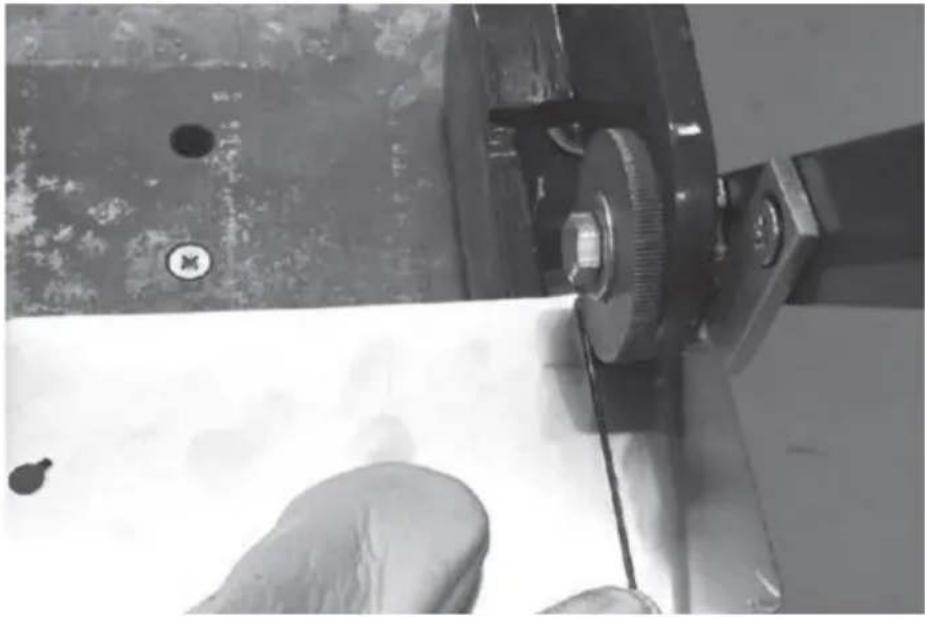

1. Oefen matige druk uit om het metaal in de snijmallen #11 en #19 te duwen terwijl u hendel #2 naar u toe trekt (Figuur 3).
2. Om de hendel te ratelen, draait u eenvoudigweg hendel #2 van u af.
   De zwaartekracht zorgt ervoor dat de pal #3 op het bovenste snijplaatje #19 weer in werking treedt wanneer u het naar u toe trekt om te snijden.
3. Om een gebogen snede te maken, draait u het metaal terwijl u het in de matrijzen voert.

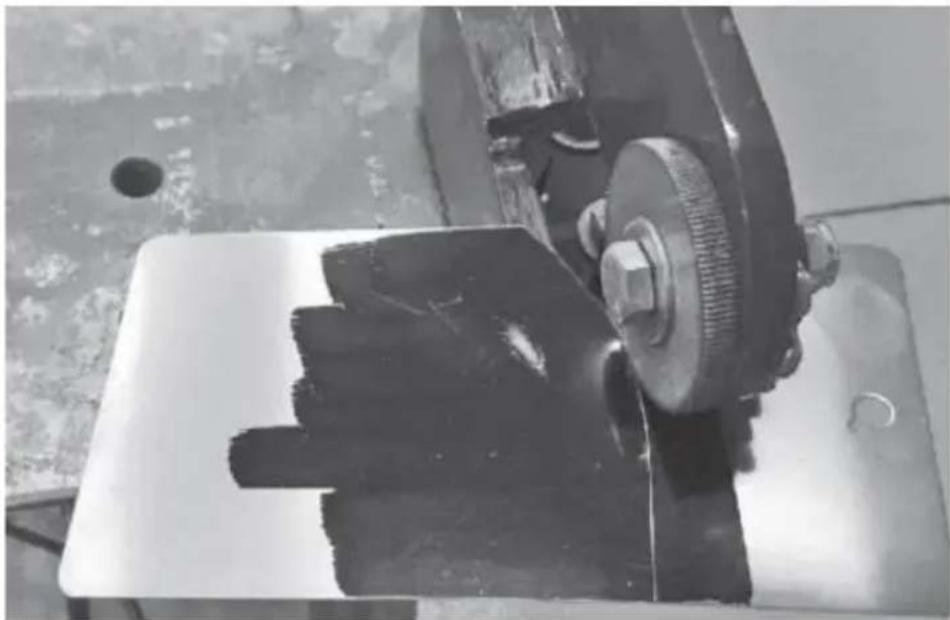

OPMERKING: De mini-roterende metaalschaar maakt zijn afsnijding, het ongewenste snijstuk, aan de rechterkant. Zorg er bij het snijden van een bocht voor dat het ongewenste deel zich rechts van de bovenste matrijs bevindt (Figuur 4).

OPMERKING: De snijmessen zijn door de fabriek afgesteld voor optimale snijprestaties. Probeer de snijmessen niet af te stellen, aangezien een onjuiste overlapping kan leiden tot verminderde prestaties en defecten aan de snijmessen.

Onderhoud

1. Laat de hendel zakken om ervoor te zorgen dat deze niet in de bovenste snijmatrijs kan grijp in opslag.
2. Breng een dunne laag lichte olie of roestwerende coating aan op al het blanke staal gebieden.
3. Bewaar op een schone, stofvrije, droge en vochtvrije plaats, bij voorkeur afgedekt. met plastic zeil.
4. Onderhoud moet vóór elk gebruik worden uitgevoerd.
5. Controleer of alle hardware goed vast zit.
6. Controleer de werking op vastlopen. Smeer de draaipunten en matrijzen regelmatig. met een smeerolie met een gemiddeldessa.

Probleemoplossingstabel

Symptoom Mogelijke	oorzaak(en) Corrigerende maatregelen
Machine zal niet gesneden	1.Ratcheting Paw is niet inschakelen bovenste De	Zorg ervoor dat de pal is ingeschakeld en draait de bovenste matrijs terwijl u aan de hendel trekt naar u toe. Als dat niet het geval is, pas dan aan schroef de spanning op de pal zodat deze kan vrij in de bovenste matrijden.
	2. Gereedschapslichaam heeft Gebogen en snijdend Matrijzen liggen bovenop Elkaar	Verwijder de moer- en boutbevestiging de bovenste snijmatrijs. Verwijder de matrijs en plaats deze terug in de juiste oriëntatie. Snijkanten naast elkaar moeten liggen.
	3.Bovenste matrijs is Vrij ronddraaien	Er is een matige druk nodig om te voeden het metaal in denatrijzen.

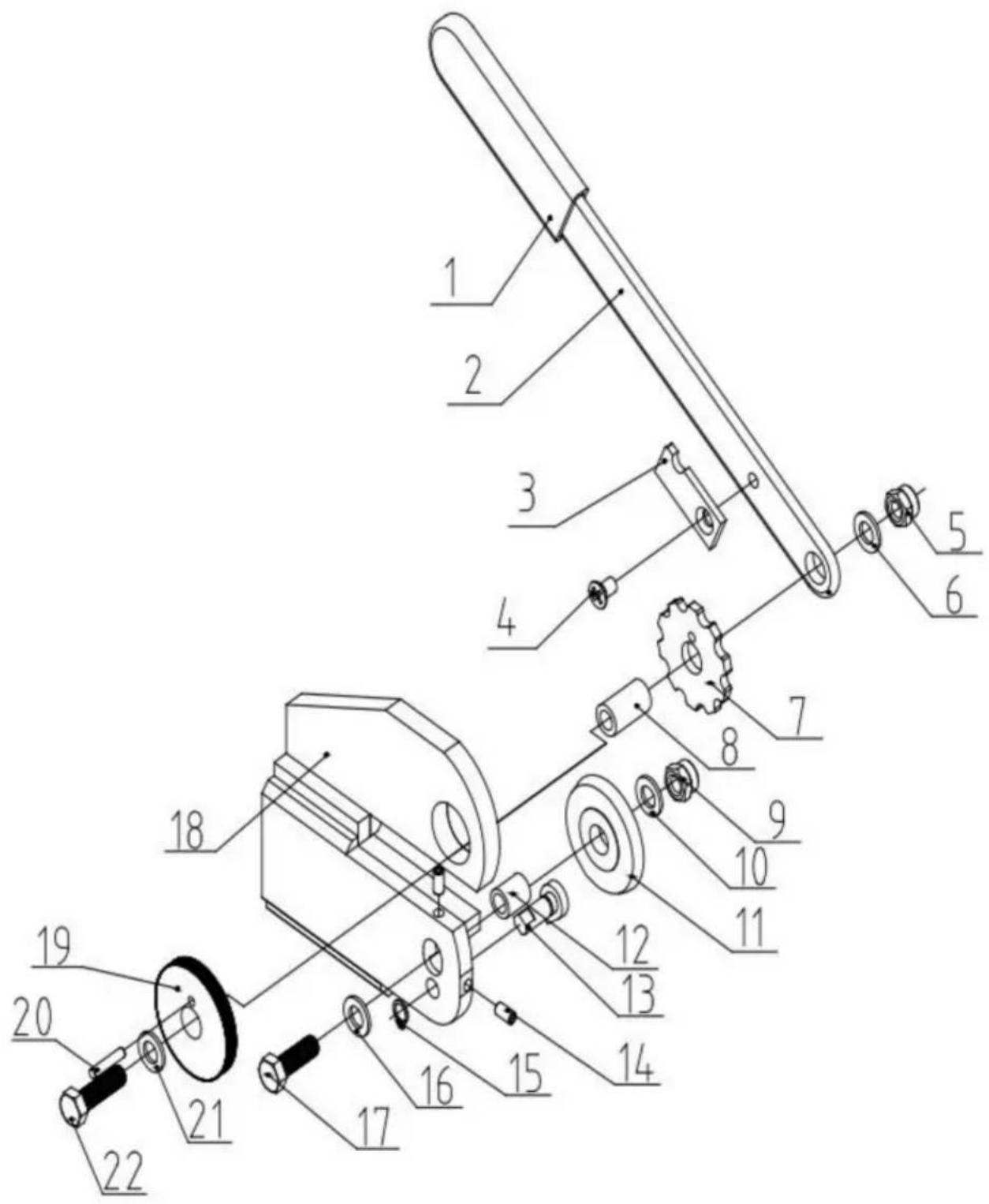

Tekening
