INSTRUKCJA OBSŁUGI HS-6 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

ROZPAKOWYWANIE

Nożyczki ręczne są wysyłane od producenta w starannie zapakowanym opakowaniu

Pudełko kartonowe. Dokładnie sprawdź produkt po otwarciu opakowania.

Po rozpakowaniu urządzenia należy dokładnie sprawdzić, czy nie ma żadnych uszkodzeń.

wystąpiły podczas transportu. Sprawdź, czy części nie są luźne, brakujące lub uszkodzone.

Roszczenia z tytułu uszkodzeń w transporcie należy zgłaszać przewoźnikowi.

odpowiedzialność użytkownika.

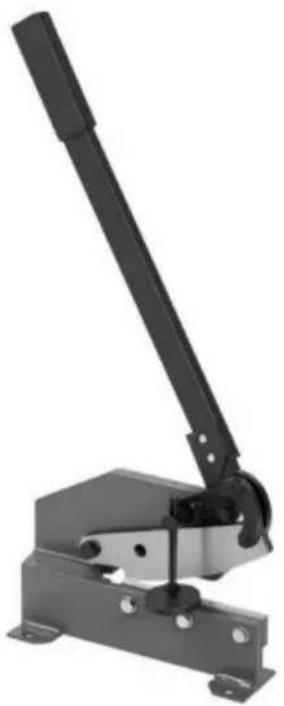

SPECYFIKACJE

Długość ostrza....6" (155 mm)

Blacha stalowa....0,24" (6 mm)

Płaska stal....2,76"x0,24" (70x6 mm)

Stal okrągła....0,43" (11 mm)

Akcesoria standardowe

NR CZĘŚCI	OPIS	ILOŚĆ
1	Uchwyt	1
2	Śruba	2
3	Pralka	2

WAŻNY

Ostrza pokryte są środkiem ochronnym. Aby zapewnić prawidłowe dopasowanie i działanie, należy zdjąć powłokę. Powłokę można łatwo usunąć łagodnymi rozpuszczalnikami, takimi jak benzyny lakowej i miękkiej ściereczki. Unikaj kontaktu środków czyszczących z lakierem lub żadnej z gumowych lub plastikowych części. Rozpuszczalniki mogą uszkodzić te wykończenia.

Do czyszczenia elementów lakierowanych, plastikowych lub gumowych należy używać wody z mydłem. Po oczyszczeniu wszystkie odsłonięte powierzchnie należy pokryć cienką warstwą oleju.

OSTRZEŻENIE: Nigdy nie używaj rozpuszczalników o wysokiej lotności. Produkpalny.

Aby uniknąć potencjalnego zagrożenia pożarem, zaleca się stosowanie rozpuszczalników.

ZACHOWAJ TE INSTRUKCJE

Dziękujemy za zakup nożyczek ręcznych serii HS. Przed przystąpieniem do

Aby korzystać z nowego narzędzia, przeczytaj uważnie niniejszą instrukcję.

Potrzebujesz tych instrukcji dotyczących ostrzeżeń dotyczących bezpieczeństwa, środków ostrożności, montażu, obsługi, procedur konserwacji, listy części i schematów. Zachowaj numer faktury zgodnie z tymi instrukcjami. Wpisz numer faktury na

Wewnętrzna strona przedniej okładki. Przechowuj instrukcję i fakturę w bezpiecznym, suchym miejscu. do wykorzystania w przyszłości.

Ogólne informacje dotyczące bezpieczeństwa

UWAGA: Zawsze należy przestrzegać właściwych procedur operacyjnych, zgodnie z definicją

w tym podręczniku, nawet jeśli jesteś zaznajomiony z obsługą tego lub podobnych narzędzi.

Pamiętaj, że nawet ułamek sekundy nieuwagi może

spowodować poważne obrażenia ciała.

ZASADY BEZPIECZEŃSTWA

1. Noś odpowiednią odzież. Nie noś luźnych ubrań, rękawiczek, krawatów, pierścionków, bransoletek ani innej biżuterii, która może zostać wciągnięta w ruchome części maszyny. maszyna.
2. Noś ochronne nakrycie głowy, aby chronić długie włosy.
3. Noś obuwie ochronne z antypoślizgową podeszwą.
4. Noś okulary ochronne zgodne z normą ANSIZ87.1 Stanów Zjednoczonych. Codziennie

Okulary mają wyłącznie soczewki odporne na uderzenia. NIE są to okulary ochronne.

1. Bądź czujny i myśl jasno. Nigdy nie obsługuj narzędzi, gdy jesteś zmęczony, pod wpływem alkoholu lub narkotyków.
   w przypadku przyjmowania leków wywołujących senność.
2. Utrzymuj czystość w miejscu pracy. Bałagan w miejscu pracy sprzyja wypadkom.
3. Miejsce pracy powinno być odpowiednio oświetlone.
4. Utrzymuj gości w bezpiecznej odległości od miejsca pracy.
5. Trzymaj dzieci z dala od miejsca pracy. Zabezpiecz warsztat przed dziećmi.

kłódki zapobiegające przypadkowemu użyciu narzędzi.

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Jeśli narzędzia nie są używane, przechowuj je w suchym i bezpiecznym miejscu, poza zasięgiem dzieci.

Zasięg dzieci. Przed przechowywaniem i ponownym użyciem należy sprawdzić narzędzia.

1. Dbaj o etykiety i tabliczki znamionowe produktów. Zawierają one ważne informacje dotyczące bezpieczeństwa. informacja.

OSTRZEŻENIE

Ostrzeżenia, środki ostrożności i instrukcje omówione w niniejszej instrukcji instrukcja nie może objąć wszystkich możliwych warunków lub sytuacji, którą wystąpić. Operator musi zrozumieć, że zdrowpozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, ale które muszą być używane przez operatora.

WIEDZ, JAK UŻYWAĆ NARZĘDZIA

1. Używaj odpowiedniego narzędzia do danej pracy. Nie używaj narzędzia ani osprzętu na siłę, aby wykonać daną pracę. do czego nie został zaprojektowany.

2. Trzymaj ręce z dala od ostrzy nożyc.

3. Maksymalna pojemność tej maszyny wynosi 1/4" stali miękkiej lub równoważnej.

Przekroczenie dopuszczalnej pojemności może być niebezpieczne dla operatora i może spowodować uszkodzenia. do maszyny.

1. Przykręć maszynę do podłogi lub do stabilnego stojaka przykręconego do podłogi, aby zapobiec przesunięcie lub przewrócenie siąnaszyny.

WAŻNY

NIE próbuj ścinać bloków lub prętów ze stali hartowanej lub nierdzewnej.

Uszkodzisz lub złamiesz ostrza nożyczek!

MONTAŻ

UCHWYT MONTAŻOWY

Odkręć dwie śruby sześciokątne nr 15 od ramienia obrotowego nr 12. Zamontuj uchwyt nr 13.

Włóż uchwyt w rowek na ramieniu obrotowym. Zabezpiecz uchwyt śrubami z łbem sześciokątnym. Dokręć śruby. bezpiecznie.

ZAMONTUJ PŁYTKĘ DOCISKOWĄ

Włóż pręt gwintowany płytki mocującej nr 1

przez otwór w bloku podporowym #4.

INSTALACJA

Maszynę należy zainstalować na równej powierzchni, z odpowiednim oświetleniem.

Maszynę można zamontować na podłodze, na stojaku lub na stole. Upewnij się,

aby zapewnić miejsce na obrót kierownicy. Użyj czterech otworów montażowych na

podstawa do bezpiecznego przykręcenia maszyny do podłogi, stołu lub stojaka (elementy złączne nie są wymagane)

W pobliżu maszyny należy usunąć resztki, olej lub brud. Zastosuj

odpowiedni materiał antypoślizgowy na podłogę.

DZIAŁANIE

Obrotowa rączka nr 13 obsługuje nożyce. Pamiętaj, aby trzymać ręce z dala od

Nożyce podczas obracania uchwytu. Maksymalna wydajność maszyny to ¼" stali miękkiej.

PŁYTA NOŻYCĄCA I PŁASKOWNIKI 1. Wyreguluj płytę

dociskową nr 1 tak, aby przedmiot obrabiany mógł leżeć poziomo między ostrzami nożyc. Umieść przedmiot obrabiany między ostrzami nr 7 i 20 oraz pod płytą dociskową. Wyreguluj płytę dociskową

tak, aby znajdowała się na górnej powierzchni przedmiotu obrabianego, trzymając go poziomo. Zabezpiecz płytę dociskową w odpowiedniej pozycji, dokręcając

1. Podeprzyj obrabiany przedmiot między ostrzami i pod płytą dociskową w miejscu, w którym chcesz wykonać cięcie. Pociągnij uchwyty nr 13 do przodu obiema rękami, aż ostrze przetnie obrabiany przedmiot.

OSTROŻNOŚĆ

Nie chwytaj odpadającej części nożyczek od tyłu.

Ciecie grubszych materiałów odbywa się poprzez „zatrzaśnięcie” korb, tak aby górne ostrze uderzało w obrabiany przedmiot. Górne ostrze jest zamontowane pod kątem, co umożliwia cięcie przedmiotu obrabianego małymi krokami. Aby zminimalizować odkształcenia, przy każdym uderzeniu należy ciąć około 5/8 cala (1,4 cm) materiału obrabianego.

ŚCINANIE PRETÓW OKRĄGŁYCH

Pręty okrągłe o średnicy do 7/16" można ciąć nożycami HS-5/6. Pręty okrągłe o średnicy do 1/2" można ciąć nożycami HS-8/10/12. Umieść pręt w otworach w górnej części ostrza nr 7 i matrycy nr 10. Umieść pręt w miejscu, w którym chcesz ciąć, i pociągnij uchwyt nr 13 do przodu, aż pręt zostanie przecięty.

Ostrza nożycowe

Zawsze utrzymuj ostrza nożyc nasmarowane i czyste, bez brudu i rdzy. Cząsteczki ścierne na ostrzach drastycznie skracają ich żywotność. Ostrza te powinny być ostrzone zgodnie ze standardami branżowymi wyłącznie przez kompetentny serwis szlifierski.

NOTATKA

Jeżeli materiał wydaje się zbyt gruby lub zbyt twardy, nie używaj zbyt dużej siły przy ścinaniu! Zamiast tego do przecięcia przedmiotu obrabianego należy użyć taśmowej piły do metalu.

KONSERWACJA

1. Szczegółowe procedury konserwacji i regulacji można znaleźć w instroksługi.
2. Utrzymuj narzędzie nasmarowane i czyste, aby zapewnić jego bezpieczne działanie. Wszystkie odsłonięte elementy żelazne powierzchnie należy pokryć lekkim olejem, aby zapobiec ich spływaniu.
3. Usuń narzędzia regulacyjne. Wyrób nawyk sprawdzania, czy narzędzia regulacyjne działają. Przed użyciem maszyny należy usunąć narzędzia.
4. Utrzymuj wszystkie części w dobrym stanie technicznym. Sprawdź, czy osłona lub pozostałe części będą działać prawidłowo i spełniać swoje zamierzone funkcje.
5. Sprawdź, czy nie ma uszkodzonych części. Sprawdź, czy ruchome części nie są ustawione w jednej linii, czy nie ma zacięć, pęknięć, czy nie ma mocowania lub innych uszkodzeń, które mogą mieć wpływ na działanie narzędzia. działanie.
6. Sprawdź, czy śruby mocujące uchwyt i podstawę są dobrze dokręcone.
7. Ostone lub inną uszkodzoną część należy odpowiednio naprawić lub wymienić.

Nie wykonuj napraw doraźnych. (W celu zamówienia naprawy skorzystaj z dostarczonej listy części. strony.)

TABELA ROZWIĄZYWANIA PROBLEMÓW

Objaw Możliwe przyczyny	Działania naprawcze
Maszyna będzie nie ścinać	1. Materiał obrabiany również gruby	1. Nie przekraczać wydajności maszyny ze stali miękkiej4"
	2. Łopatki zbyt daleko od siebie lub nierównoległe	2. Upewnij się, że płyta mocująca nr 1 jest mocno dokręć i mocno trzymaj dolustrze
	3. Tępe ostrza	3. Ostrza należy ostrzyć za pomocą wykwalifikowany serwis szlifierski

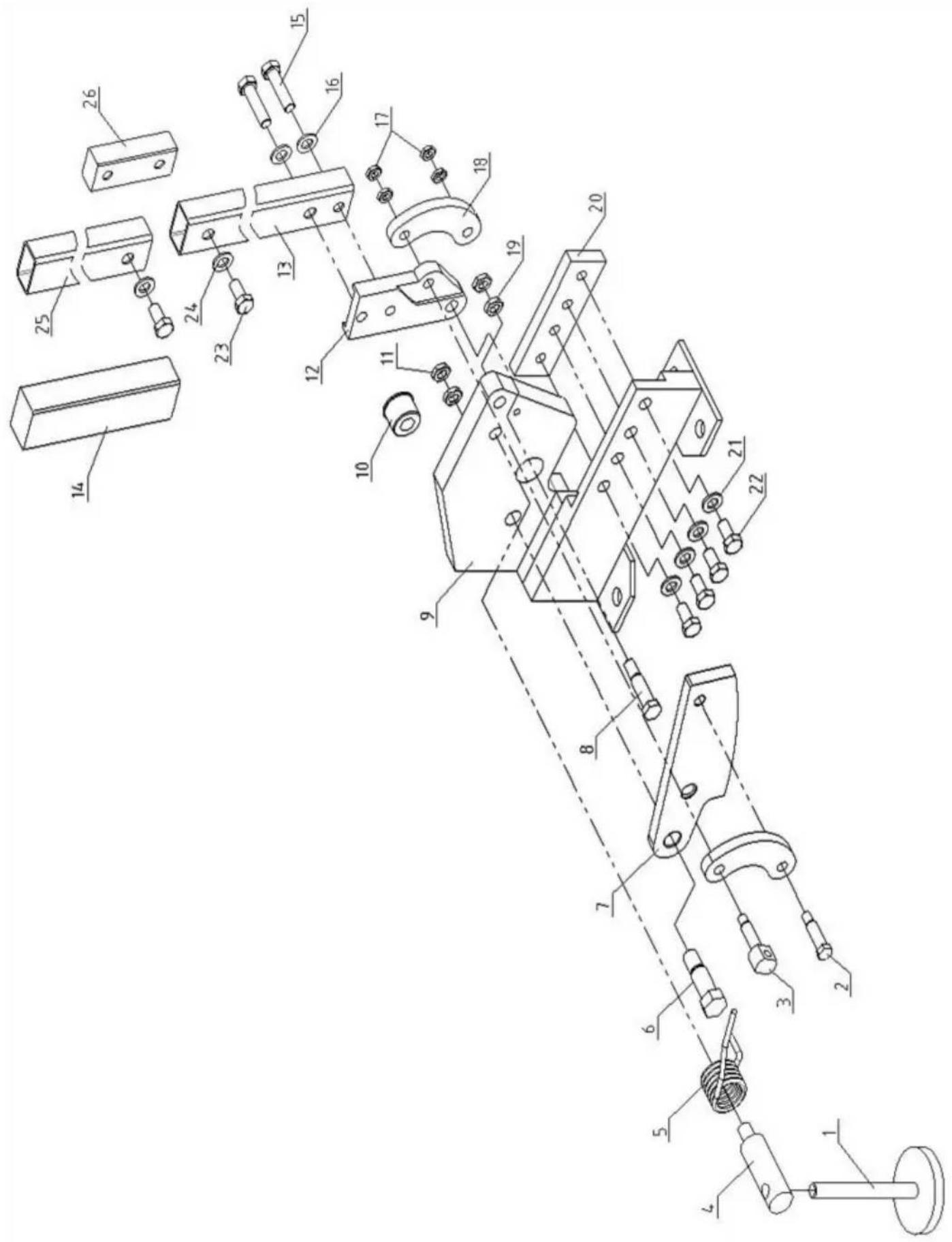

Rysunek (HS-6)

Nr ref.	Opis	ILOŚĆ
1	Przytrzymaj talerz	1
2	Śruba M8x40	1
3	Śruba M8x40	1
4	Blokwsparcia	1
5	Wiosna	1
6	Śruba M14x50	1
7	Górne ostrze	1
8	Śruba M10x50	1
9	Opierać	1
10	Ten	1
11	Nakrętka M14	2
12	Ramię obrotowe	1
13	Uchwyt	1
14	Rękaw	1
15	Śruba M10x40	2
16	Pralka	2
17	Nakrętka M8	2
18	Prawy link	2
19	Nakrętka M10	2
20	Dolne ostrze	1
21	Pralka	3
22	Śruba M10x22	3
