Marke	Vevor
Modell	HS-6
Produkttyp	Handblechschere (Hebelschere)
Klingenlänge	155 mm (6 Zoll)
Maximale Blechdicke	6 mm (0,24 Zoll)
Kapazität für Baustahl	6,35 mm (1/4 Zoll)
Kapazität für Rundstahl	Bis zu 11 mm (7/16 Zoll)
Grundabmessungen	Nicht angegeben
Gewicht	Etwa 25 kg (Schätzung)
Antrieb	Manuell (kein Stromanschluss)
Hauptfunktionen	Schneiden von Blechen, Flachstahl, Rundstahl und Profilen aus Baustahl
Sicherheit	Schutzausrüstung tragen (Schutzbrille, Schuhe, geeignete Handschuhe), Hände von Klingen fernhalten, Maschine am Boden befestigen
Wartung	Klingen regelmäßig schmieren, Rückstände reinigen, Klingen von Fachmann schärfen lassen
Reinigung	Mildes Lösungsmittel (Mineralöl) zum Entfernen der Schutzschicht verwenden, Wasser und Seife für lackierte Teile
Ersatzteile	Vollständige Liste im Handbuch (Ref. 1 bis 22): Obermesser, Untermesser, Griff, Federn usw.
Reparierbarkeit	Einzelteile austauschbar, Klingen nachschärfbar
Garantie	Nicht angegeben
Herkunftsland	China (Shanghai)

Häufig gestellte Fragen - HS-6 Vevor

Was ist die maximale Schnittleistung der Vevor HS-6?

Die maximale Kapazität beträgt 6,35 mm (1/4 Zoll) für Baustahlbleche und bis zu 11 mm (7/16 Zoll) Durchmesser für Rundstahl.

Wie installiere ich die Vevor HS-6?

Die Maschine muss mit den vier Montagelöchern fest auf dem Boden oder einer stabilen Werkbank verschraubt werden. Stellen Sie sicher, dass der Bereich frei und gut beleuchtet ist.

Wie stelle ich die Halteplatte ein?

Lockern Sie die Schraube der Halteplatte (Teil Nr. 1), legen Sie das Werkstück zwischen die Klingen, ziehen Sie dann fest, um das Werkstück waagerecht zu halten.

Welche regelmäßigen Wartungsarbeiten sind erforderlich?

Schmieren Sie die Klingen und Metallflächen nach jedem Gebrauch mit leichtem Öl. Entfernen Sie Rückstände und Rost. Lassen Sie die Klingen bei Bedarf von einem Fachmann schärfen.

Kann ich Edelstahl oder gehärteten Stahl schneiden?

Nein, die Schere ist nur für Baustahl ausgelegt. Der Versuch, Edelstahl oder gehärteten Stahl zu schneiden, kann die Klingen beschädigen.

Wie reinige ich die Schere nach dem Gebrauch?

Verwenden Sie ein weiches Tuch, das mit Mineralöl getränkt ist, um die Schutzschicht zu entfernen. Für lackierte Teile verwenden Sie Wasser und Seife. Vermeiden Sie flüchtige Lösungsmittel.

Was tun, wenn die Schere nicht schneidet?

Überprüfen Sie, ob das Werkstück die Kapazität nicht überschreitet, ob die Klingen parallel und fest angezogen sind und ob die Klingen nicht stumpf sind. Falls stumpf, lassen Sie sie schärfen.

Wo finde ich Ersatzteile?

Die detaillierte Teileliste (Ref. 1 bis 22) finden Sie im Handbuch. Kontaktieren Sie den Hersteller oder einen autorisierten Händler, um zu bestellen.

Wie verwende ich die Schere für Rundstahl?

Legen Sie die Stange in die dafür vorgesehenen Löcher an der Obermesser und der Matrize. Positionieren Sie sie an der gewünschten Stelle, dann ziehen Sie den Griff mit einem kräftigen Ruck.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie eine Schutzbrille, geeignete Handschuhe und rutschfeste Schuhe. Halten Sie Ihre Hände fern von den Klingen. Tragen Sie keine weite Kleidung. Befestigen Sie die Maschine am Boden.

BEDIENUNGSANLEITUNG HS-6 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

AUSPACKEN

Die Handschere wird vom Hersteller sorgfältig verpackt versandt

Karton. Überprüfen Sie das Produkt nach dem Öffnen der Verpackung gründlich.

Nach dem Auspacken prüfen Sie das Gerät sorgfältig auf eventuelle Schäden.

Während des Transports ist ein Fehler aufgetreten. Überprüfen Sie, ob Teile lose, fehlen oder beschädigt sind.

Transportschadensansprüche müssen beim Spediteur geltend gemacht werden und sind Verantwortung des Benutzers.

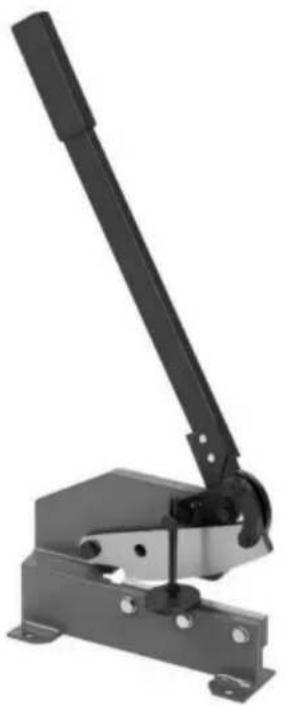

SPEZIFIKATIONEN

Klingenlänge....6" (155 mm)

Stahlblech....0,24" (6 mm)

Flachstahl....2,76"x0,24" (70x6 mm)

TEIL NR.	BESCHREIBUNG	MENGE
1	Handhaben	1
2	Schrauben	2
3	Waschmaschine	2

WICHTIG

Die Klingen sind mit einem Schutzmittel beschichtet. Um einen einwandfreien Sitz und eine einwandfreie Funktion zu gewährleisten, entfernen Sie die Beschichtung. Die Beschichtung lässt sich leicht mit milden Lösungsmitteln entfernen, z. B. Lösungsbenzin und ein weiches Tuch. Vermeiden Sie, dass Reinigungslösungen auf Farbe oder Gummi- oder Kunststoffteile. Lösungsmittel können diese Oberflächen beschädigen.

Verwenden Sie Seife und Wasser für Lack-, Kunststoff- oder Gummiteile. Bedecken Sie nach der Reinigung alle freiliegenden Oberflächen mit einer dünnen Ölschicht.

WARNUNG: Verwenden Sie niemals leicht flüchtige Lösungsmittel. Nicht entflammbar.

Zur Vermeidung möglicher Brandgefahren werden Lösungsmittel empfohlen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Vielen Dank für den Kauf unserer Handschere der HS-Serie. Bevor Sie versuchen,

Wenn Sie Ihr neues Werkzeug bedienen möchten, lesen Sie bitte diese Anleitung sorgfältig durch. Sie werden

Sie benötigen diese Anweisungen für Sicherheitswarnungen, Vorsichtsmaßnahmen, Montage, Betrieb,

Wartungsverfahren, Teileliste und Diagramme. Bewahren Sie Ihre

Rechnungsnummer mit diesen Anweisungen auf. Schreiben Sie die Rechnungsnummer auf die

Innenseite des vorderen Umschlags. Bewahren Sie die Anleitung und die Rechnung an einem sicheren, trockenen Ort auf.

zum späteren Nachschlagen.

Allgemeine Sicherheitsinformationen

VORSICHT: Befolgen Sie immer die richtigen Betriebsverfahren, wie definiert

in diesem Handbuch, auch wenn Sie mit der Verwendung dieses oder ähnlicher Werkzeuge vertraut sind.

Bedenken Sie, dass selbst der Bruchteil einer Sekunde Unachtsamkeit

zu schweren Verletzungen führen.

SICHERHEITSREGELN

1. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung, Handschuhe, Krawatten, Ringe, Armbänder oder anderen Schmuck, der sich in beweglichen Teilen der Maschine verfangen kann.
2. Tragen Sie eine schützende Haarabdeckung, um langes Haar zusammenzuhalten.
3. Tragen Sie Sicherheitsschuhe mit rutschfester Sohle.
4. Tragen Sie eine Schutzbrille gemäß der US-amerikanischen Norm ANSI Z87.1. Alltagsbrillen haben nur stoßfeste Gläser. Es handelt sich NICHT um Schutzbrillen.
5. Seien Sie aufmerksam und denken Sie klar. Bedienen Sie niemals Werkzeuge, wenn Sie müde, betrunken sind oder Medikamente einnehmen, die Schläfrigkeit verursachen.
6. Halten Sie Ihren Arbeitsbereich sauber. Unordnung am Arbeitsplatz kann zu Unfällen führen.
7. Der Arbeitsbereich sollte ausreichend beleuchtet sein.
8. Halten Sie Besucher in sicherem Abstand vom Arbeitsbereich.
9. Halten Sie Kinder vom Arbeitsplatz fern. Machen Sie die Werkstatt kindersicher. Verwenden Sie Vorhängeschlösser, um eine unbeabsichtigte Verwendung von Werkzeugen zu verhindern.
10. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
11. Wenn Sie die Werkzeuge nicht verwenden, bewahren Sie sie an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern auf. Überprüfen Sie die Werkzeuge vor der Lagerung und vor der Wiederverwendung.
12. Produktetiketten und Typenschilder sorgfältig aufbewahren. Diese enthalten wichtige Informationen.

WARNUNG

Die in dieser Anleitung besprochenen Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen oder Situationen abdecken, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Bediener angewendet werden müssen.

WISSEN, WIE MAN DAS WERKZEUG VERWENDET

1. Verwenden Sie das richtige Werkzeug für die Arbeit. Überfordern Sie das Werkzeug oder den Aufsatz nicht mit einer Arbeit, für die es nicht konzipiert wurde.
2. Halten Sie Ihre Hände von den Scherklingen fern.
3. Die maximale Kapazität dieser Maschine beträgt 1/4 Zoll Weichstahl oder gleichwertig.

Eine Überschreitung der Kapazität kann für den Bediener gefährlich sein und zu Schäden an der Maschine führen.

1. Verschrauben Sie die Maschine mit dem Boden oder einem stabilen Ständer, der mit dem Boden verschraubt ist, um ein

Rutschen oder Kippen der Maschine zu verhindern.

WICHTIG

Versuchen Sie NICHT, Blöcke oder Stangen aus gehärtetem oder rostfreiem Stahl abzuscheren. Sie werden Ihre Scherenblätter beschädigen oder zerbrechen!

MONTAGE

MONTAGEGRIFF

Entfernen Sie zwei Sechskantschrauben Nr. 15 vom Schwenkarm Nr. 12. Montieren Sie den Griff Nr. 13 in die Nut am Schwenkarm. Befestigen Sie den Griff mit den Sechskantschrauben. Ziehen Sie die Schrauben sicher fest.

HALTEPLATTE MONTIEREN

Gewindestange der Niederhalteplatte Nr. 1 einsetzen

Durchgangsloch im Stützblock Nr. 4.

INSTALLATION

Die Maschine sollte auf einer ebenen Fläche mit ausreichender Beleuchtung installiert werden.

Die Maschine kann auf dem Boden, auf einem Ständer oder auf einer Werkbank montiert werden.

um Freiraum für die Lenkerdrehung zu schaffen. Verwenden Sie vier Befestigungslöcher an der

Basis, um die Maschine sicher am Boden, an der Werkbank oder am Ständer zu befestigen (Befestigungselemente nicht

Der Bereich um die Maschine sollte frei von Abfällen, Öl oder Schmutz sein. Wenden Sie

ein geeignetes rutschfestes Material für den Boden.

BETRIEB

Drehgriff Nr. 13 betätigt die Schere. Halten Sie Ihre Hände fern von

Scheren beim Drehen des Griffs. Die maximale Kapazität der Maschinen beträgt 1/4 Zoll Weichstahl.

1. Niederhalterplatte Nr. 1 so einstellen, dass das

Werkstück waagerecht zwischen den Schermessern liegt. Werkstück zwischen den Messern Nr. 7 und Nr. 20 und unter die Niederhalterplatte legen. Niederhalterplatte so einstellen, dass sie auf der Oberseite des Werkstücks liegt und dieses waagerecht gehalten wird. Niederhalterplatte durch Festziehen fixieren.

1. Stützen Sie das Werkstück zwischen den Klingen und unter der Niederhalteplatte an der gewünschten Schnittposition. Ziehen Sie die Griffe Nr. 13 mit beiden Händen nach vorne, bis die Klinge durch das Werkstück schneidet.

VORSICHT

Greifen Sie nicht auf die Rückseite der Schere, um herausgefallene Teile zu greifen.

Das Schneiden dickerer Materialien erfolgt durch „Schnapp“ der Kurbelgriffe, sodass das obere Messer auf das Werkstück trifft. Das obere Messer ist schräg montiert, sodass das Werkstück in kleinen Schritten geschnitten werden kann. Um Verzerrungen zu minimieren, sollte bei jedem Schlag etwa 1,5 cm des Werkstücks geschnitten werden.

RUNDSTANGEN SCHNEIDEN

Rundstäbe mit einem Durchmesser von bis zu 7/16 Zoll können mit der Schere HS-5/6 geschnitten werden. Rundstäbe mit einem Durchmesser von bis zu 1/2 Zoll können mit der Schere HS-8/10/12 geschnitten werden. Führen Sie den Stab durch die Löcher in der Vorderseite des oberen Messers Nr. 7 und der Matrize Nr. 10. Positionieren Sie den Stab an der gewünschten Schnittstelle und ziehen Sie Griff Nr. 13 nach vorne, bis der Stab geschnitten ist.

SCHERENMESSER

Halten Sie die Scherenblätter stets geschmiert und frei von Schmutz und Rost. Schleifpartikel auf den Klingen verkürzen deren Lebensdauer erheblich. Diese Klingen sollten nur von einem kompetenten Schleifdienst gemäß Industriestandards geschärft werden.

NOTIZ

Wenn das Material zu dick oder zu hart erscheint, wenden Sie keine Gewalt an der Schere an! Verwenden Sie stattdessen eine Metallbandsäge zum Schneiden des Werkstücks.

WARTUNG

1. Konsultieren Sie das Handbuch für spezifische Wartungs- und Einstellverfahren.
2. Halten Sie das Werkzeug geschmiert und sauber, um einen sicheren Betrieb zu gewährleisten. Alle freiliegenden Oberflächen sollten mit leichtem Öl beschichtet werden, um ein Überhitzen zu verhindern.
3. Entfernen Sie die Einstellwerkzeuge. Machen Sie es sich zur Gewohnheit, zu überprüfen, ob die Einstellwerkzeuge vor der Verwendung der Maschine entfernt werden.
4. Halten Sie alle Teile in einwandfreiem Zustand. Überprüfen Sie, ob die Schutzvorrichtung oder andere Teile ordnungsgemäß funktionieren und ihre vorgesehene Funktion erfüllen.
5. Überprüfen Sie, ob Teile beschädigt sind. Überprüfen Sie die Ausrichtung beweglicher Teile, Klemmen, Brüche und Befestigungen sowie alle anderen Zustände, die die Funktionsfähigkeit des Werkzeugs beeinträchtigen können. Betreiben Sie das Werkzeug nicht, wenn es beschädigt ist.
6. Überprüfen Sie, ob die Befestigungsschrauben von Griff und Sockel fest angezogen sind.
7. Ein Schutz oder ein anderes beschädigtes Teil sollte ordnungsgemäß repariert oder ersetzt werden. Führen Sie keine provisorischen Reparaturen durch. (Benutzen Sie die mitgelieferte Teileliste, um Reparaturen zu bestellen.)

FEHLERSUCHE-DIAGRAMM

Symptom Mögliche	Ursache(n)	Korrekturmaßnahme
Maschine wird nicht scheren	1.Werkstückmaterial auch dick	1. Überschreiten Sie nicht die Maschinenkapazität aus 1⁄4" Weichstahl
	2.Klingen zu weit auseinander oder nicht parallel	2.Stellen Sie sicher, dass die Niederhalteplatte No fest und halten Sie die untere Klinge sicher
	3.Stumpfe Klingen	3.Lassen Sie die Klingen von einem qualifizierter Schleifservice

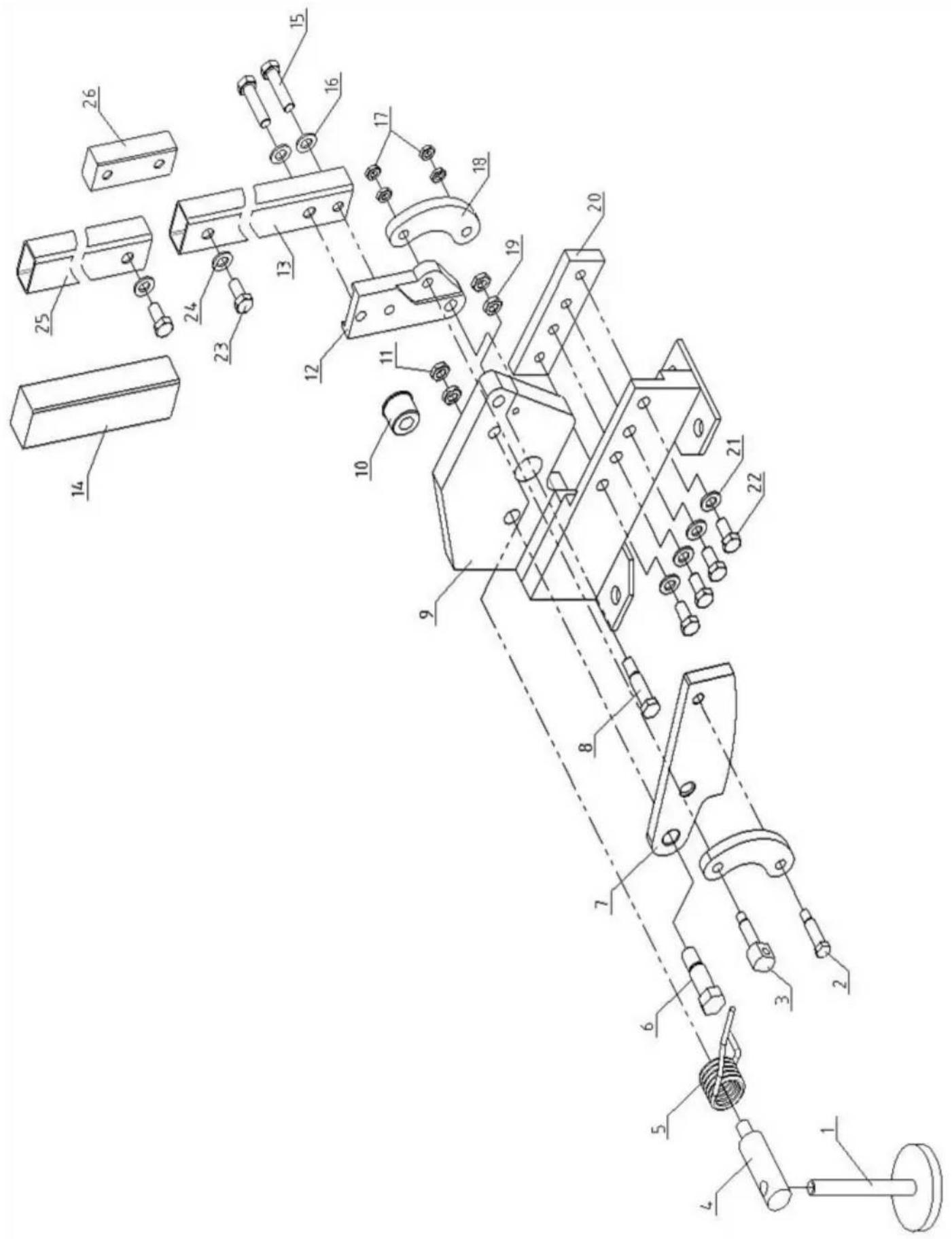

Zeichnung (HS-6)

Ref.No	Beschreibung	MENGE.
1	Niederhalteplatte	1
2	Schraube M8x40	1
3	Schraube M8x40	1
4	Unterstützungsblock	1
5	Frühling	1
6	Schraube M14x50	1
7	Obere Klinge	1
8	Schraube M10x50	1
9	Base	1
10	Der	1
11	Mutter M14	2
12	Schwenkarm	1
13	Handhaben	1
14	Ärmel	1
15	Schraube M10x40	2
16	Waschmaschine	2
17	Mutter M8	2
18	Richtiger Link	2
19	Mutter M10	2
20	Untere Klinge	1
21	Waschmaschine	3
22	Schraube M10x22	3

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 2000CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien. Importiert in

die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

UK REP

E-CrossStu GmbH Mainzer Landstr. 69, 60329 Frankfurt am Main.
