GEBRUIKSAANWIJZING HS-6 Vevor

Plaatschaar voorplaatwerk

MODEL:HS-6

VEVOR

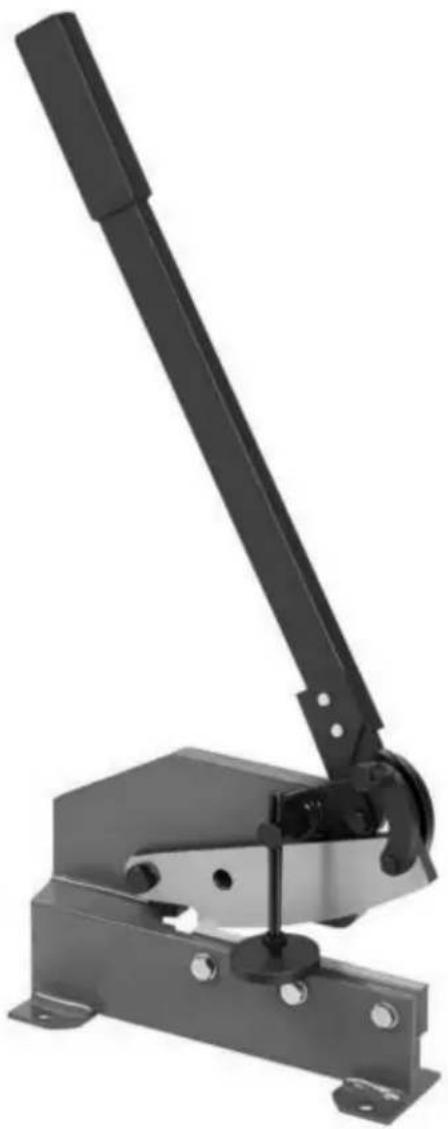

Plaatschaar voorplaatwerk

MODEL: HS-6

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoo stellen van eventuele technologische of software-updates voor ons product.

UITPAKKEN

De handschaar wordt door de fabrikant zorgvuldig verpakt verzonden

Kartonnen doos. Controleer het product grondig bij het openen van de verpakking.

Controleer het apparaat na het uitpakken zorgvuldig op eventuele schade.

opgetreden tijdens het transport. Controleer op losse, ontbrekende of beschadigde onderdelen.

Schadeclaims voor de verzending moeten bij de vervoerder worden ingediend en zijn de verantwoordelijkheid van de gebruiker.

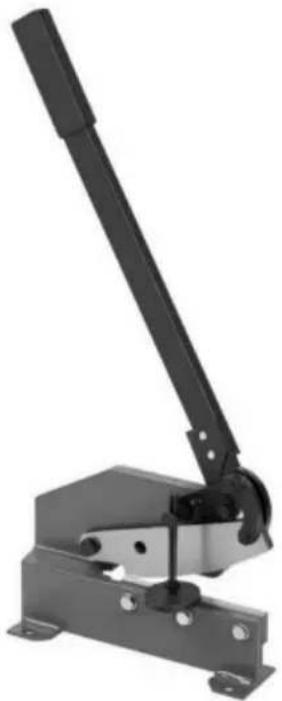

SPECIFICATIES

Plaatstaal....0,24" (6 mm)

Plat staal....2,76"x0,24" (70x6 mm)

De messen zijn voorzien van een beschermende coating. Verwijder de coating om een goede pasvorm en werking te garanderen. De coating is eenvoudig te verwijderen met milde oplosmiddelen, zoal terpentine en een zachte doek. Zorg ervoor dat er geen schoonmaakmiddelen op de verf of het oppervlak terechtkomen. alle rubberen of kunststof onderdelen. Oplosmiddelen kunnen deze afwerkingen aantasten.

Gebruik water en zeep op lak, kunststof of rubberen onderdelen. Bedek na het reinigen alle blootgestelde oppervlakken met een dunne laag olie.

WAARSCHUWING : Gebruik nooit zeer vluchtige oplosmiddelen. Niet-ontvlambaar.

Om mogelijke brandgevaren te voorkomen, worden oplosmiddelen aanbevolen.

BEWAAR DEZE INSTRUCTIES

Bedankt voor de aankoop van onze HS-serie handschaar. Voordat u probeert

Lees deze instructies aandachtig door voordat u uw nieuwe gereedschap bedient.

Deze instructies zijn nodig voor de veiligheidswaarschuwingen, voorzorgsmaatregelen, montage, bediening, onderhoudsprocedures, onderdelenlijsten en diagrammen. Bewaar uw factuurnummer met deze instructies. Schrijf het factuurnummer op de

binnenkant van de voorkaft. Bewaar de instructies en de factuur op een veilige, droge plaats. voor toekomstig gebruik.

Algemene veiligheidsinformatie

LET OP: Volg altijd de juiste bedieningsprocedures zoals gedefinieerd

in deze handleiding, zelfs als u bekend bent met het gebruik van dit of soortgelijke hulpmiddelen. Bedenk dat zelfs een fractie van een seconde onvoorzichtig zijn, ernstig persoonlijk letsel tot gevolg hebben.

VEILIGHEIDSREGELS

1. Draag geschikte kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die vast kunnen komen te zitten in bewegende delen van het toestel. machine.
2. Draag een beschermende haarbedekking om lang haar te bedekken.
3. Draag veiligheidsschoenen met antislipzolen.
4. Draag elke dag een veiligheidsbril die voldoet aan de Amerikaanse ANSIZ87.1.

Brillen hebben alleen stootvaste lenzen. Het zijn GEEN veiligheidsbrillen.

1. Wees alert en denk helder. Gebruik nooit gereedschap als u moe, dronken of
   bij het gebruik van medicijnen die slaperigheid veroorzaken.
2. Houd uw werkplek schoon. Een rommelige werkplek is een bron van ongelukken.
3. De werkplek moet goed verlicht zijn.
4. Houd bezoekers op veilige afstand van het werkgebied.
5. Houd kinderen buiten de werkplek. Maak de werkplaats kindveilig. Gebruik

hangsloten om onbedoeld gebruik van gereedschap te voorkomen.

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan

gevaren creëren.

1. Wanneer gereedschap niet in gebruik is, bewaar het dan op een droge, veilige plaats buiten bereik van kinderen.
   Buiten het bereik van kinderen houden. Controleer het gereedschap vóór opslag en hergebruik.
2. Zorg ervoor dat de productlabels en naamplaatjes goed worden onderhouden. Deze bevatten belangrijke veiligheidsinformatie informatie.

WAARSCHUWING

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructie worden besproken De handleiding kan niet alle mogelijke omstandigheden of situaties bestrijken die zich kunnen voordoen. optreden. De operator moet begrijpen dat gezond verstand en

voorzichtigheid zijn factoren die niet in dit product kunnen worden ingebouwd, maar die wel in acht moeten worden genomen gebruikt door de operator.

WEET HOE JE HET GEREEDSCHAP MOET GEBRUIKEN

1. Gebruik het juiste gereedschap voor de klus. Forceer het gereedschap of hulpstuk niet om een klus te klaren. waarvoor het niet ontworpen was.

2. Houd uw handen uit de buurt van de schaarbladen.

3. De maximale capaciteit van deze machine is 1/4" zacht staal of equivalent.

Het overschrijden van de capaciteit kan gevaarlijk zijn voor de gebruiker en er kan schade ontstaan naar demachine.

1. Bevestig de machine aan de vloer of een stevige standaard die aan de vloer is vastgeschroefd om te voorkomen dat de machine losraakt.

glijden of kantelen van deachine.

BELANGRIJK

Probeer NIET om geharde of roestvrijstalen blokken of staven te knippen.

U beschadigt of breekt uw schaarbladen!

MONTAGE

MONTAGE HANDGREEP

Verwijder twee zeskantbouten #15 van draaiarm #12. Monteer handgreep #13.

in de groef op de draaiarm. Bevestig de handgreep met zeskantbouten. Draai de bouten vast. veilig.

MONTAGE BEVESTIGINGSPLAAT

Plaats de draadstang van de bevestigingsplaat #1 door gat in steunblok #4.

INSTALLATIE

De machine moet op een vlakke ondergrond worden geïnstalleerd en er moet voldoende verlichting zijn.

De machine kan op de vloer, op een standaard of op een werkbank worden gemonteerd. Zorg ervoor om ruimte te bieden voor de rotatie van het stuur. Gebruik vier montagegaten op de

basis om de machine stevig vast te bouten aan de vloer, werkbank of standaard (bevestigingsmiddelen niet (inbegrepen). De omgeving van de machine moet vrij zijn van resten, olie of vuil. Breng aan een geschikt antislipmateriaal voor de vloer.

WERKING

Draaihendel #13 bedient de schaar. Zorg ervoor dat u uw handen uit de buurt van de schaar houdt. Schaar bij het draaien van de hendel. De maximale capaciteit van de machines is 14 " zacht staal.

SCHEERPLAAT EN PLATTE STAVEN 1. Stel de

bevestigingsplaat #1 zo in dat het werkstuk horizontaal tussen de schaarbladen kan liggen. Plaats het werkstuk tussen bladen #7 en #20 en onder de bevestigingsplaat. Stel de bevestigingsplaat zo in dat deze zich aan de bovenkant van het werkstuk bevindt, met het werkstuk horizontaal vast. Zet de bevestigingsplaat vast door deze vasten.

1. Ondersteun het werkstuk tussen de zaagbladen en onder de bevestigingsplaat op de positie waar u wilt zagen. Trek handgrepen #13 met beide handen naar voren totdat het zaagblad door het werkstuk snijdt.

VOORZICHTIGHEID

Grijp niet in de achterkant van de schaar om het uitgevallen stuk vast te pakken.

Dikker materiaal wordt geknipt door de hendels te "klikken", zodat het bovenste mes het werkstuk raakt. Het bovenste mes is schuin gemonteerd, zodat het werkstuk in kleine stapjes kan worden geknipt. Om vervorming te minimaliseren, moet bij elke slag ongeveer 1,5 cm van het werkstuk worden geknipt.

SCHEERRONDE STAVEN

Ronde staven tot 7/16" diameter kunnen worden gesneden met schaar HS-5/6. Ronde staven tot 1/2" diameter kunnen worden gesneden met schaar HS-8/10/12. Plaats de staaf door de gaten in het bovenvlak van het bovenste mes #7 en de matrijs #10. Plaats de staaf op gewenste plaats en trek hendel #13 naar voren totdat de staaf is gesneden.

SCHEERMESSEN

Houd de messen van de schaar altijd gesmeerd en vrij van vuil of roest. Schurende deeltjes op de messen verkorten de levensduur ervan drastisch. Deze messen mogen uitsluitend volgens de industrienormen worden geslepen door een bekwarijservice.

OPMERKING

Als het materiaal te dik of te hard lijkt, forceer de schaar dan niet! Gebruik in plaats daarvan een metaallintzaag om het werkstuk te zagen.

ONDERHOUD

1. Raadpleeg de handleiding voor specifieke onderhouds- en afstelprocedures.
2. Houd het gereedschap gesmeerd en schoon voor een veilige werking. Alle blootgestelde ijzeren Oppervlakken moeten worden ingesmeerd met een lichte olie om te voorkomen dat ze gaan schuren.

3. Verwijder het afstelgereedschap. Maak er een gewoonte van om te controleren of het afstelgereedschap goed vastzit. Gereedschappen worden verwijderd voordat de machine gebruikt wordt.

4. Zorg ervoor dat alle onderdelen in goede staat zijn. Controleer of de beschermkap of andere onderdelen goed functioneren en de functie uitvoeren waarvoor ze bedoeld zijn.

5. Controleer op beschadigde onderdelen. Controleer op uitlijning van bewegende onderdelen, vastlopen, breuk en montage of andere omstandigheden die de werking van een gereedschap kunnen beïnvloeden. operatie.

6. Controleer of de bevestigingsbouten van de handgreep en de basis goed vastzitten.

7. Een beschermkap of ander beschadigd onderdeel moet vakkundig gerepareerd of vervangen worden. Voer geen provisorische reparaties uit. (Gebruik de meegeleverde onderdelenlijst om reparaties te bestellen) onderdelen.)

Symptoom Mogelijke oorzaak(en)		Corrigerende maatregelen
Machine zal niet scheren	1. Werkstukmateriaal ook dik	1. Overschrijd de capaciteit van de machine niet van 1⁄4" zachstaal
	2. Messen te ver uit elkaar of niet parallel	2. Zorg ervoor dat de bevestigingsplaat #1 goed vastzit strak en houd het onderste mes stevig vast
	3. Botte messen	3. Laat de messen slijpen door een gekwalificeerde slijpservice

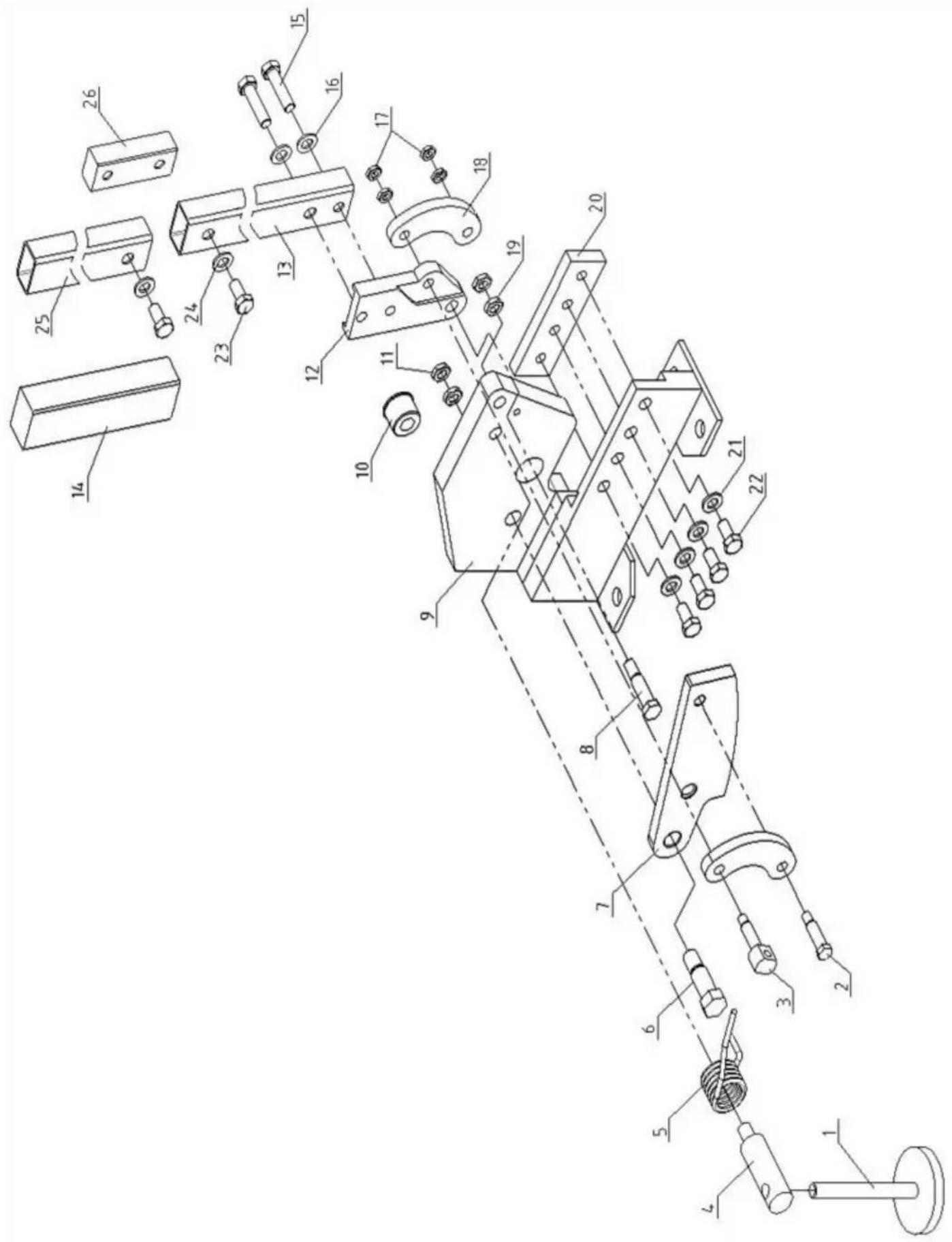

Tekening (HS-6)

Onderdelenlijst (HS-6)

Referentienr.	Beschrijving	AANTAL
1	Plaat vasthouden	1
2	Schroef M8x40	1
3	Bout M8x40	1
4	Ondersteuningsblok	1
5	Lente	1
6	Bout M14x50	1
7	Bovenblad	1
8	Bout M10x50	1
9	Baseren	1
10	De	1
11	Moer M14	2
12	Draaiarm	1
13	Hendel	1
14	Mouw	1
15	Bout M10x40	2
16	Wasmachine	2
17	Moer M8	2
18	Juiste link	2
19	Moer M10	2
20	Onderste mes	1
21	Wasmachine	3
22	Schroef M10x22	3
