HS-6 - Affettatrice Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	HS-6
Tipo di prodotto	Taglierina a mano (cesoie)
Lunghezza lama	155 mm (6 pollici)
Spessore lamiera max.	6 mm (0,24 pollice)
Capacità acciaio dolce	6,35 mm (1/4 pollice)
Capacità barra tonda	Fino a 11 mm (7/16 pollice)
Dimensioni base	Non specificato
Peso	Circa 25 kg (stima)
Alimentazione	Manuale (nessuna alimentazione elettrica)
Funzioni principali	Tagliare lamiere, barre piatte, barre tonde e profilati in acciaio dolce
Sicurezza	Indossare dispositivi di protezione (occhiali, scarpe, guanti adatti), tenere le mani lontane dalle lame, fissare la macchina al pavimento
Manutenzione	Lubrificare regolarmente le lame, pulire i residui, affilare le lame da un professionista
Pulizia	Usare un solvente delicato (benzina minerale) per rimuovere il rivestimento protettivo, acqua e sapone per le parti verniciate
Pezzi di ricambio	Elenco completo nel manuale (rif. 1 a 22): lama superiore, inferiore, maniglia, molle, ecc.
Riparabilità	Pezzi sostituibili singolarmente, affilatura lame possibile
Garanzia	Non specificata
Paese d'origine	Cina (Shanghai)

Domande frequenti - HS-6 Vevor

Qual è la capacità massima di taglio della Vevor HS-6?

La capacità massima è di 6,35 mm (1/4 pollice) in acciaio dolce per lamiere, e fino a 11 mm (7/16 pollice) di diametro per barre tonde.

Come installare la Vevor HS-6?

La macchina deve essere imbullonata saldamente al pavimento o su un banco da lavoro stabile utilizzando i quattro fori di montaggio. Assicurarsi che l’area sia libera e ben illuminata.

Come regolare la piastra di bloccaggio?

Allentare la vite della piastra di bloccaggio (pezzo n. 1), posizionare il pezzo tra le lame, quindi serrare per mantenere il pezzo orizzontalmente.

Quali manutenzioni regolari sono necessarie?

Lubrificare le lame e le superfici metalliche con olio leggero dopo ogni utilizzo. Pulire i residui e la ruggine. Far affilare le lame da un professionista se necessario.

Posso tagliare acciaio inossidabile o temprato?

No, la cesoia è progettata solo per acciaio dolce. Tentare di tagliare acciaio inossidabile o temprato può danneggiare le lame.

Come pulire la cesoia dopo l’uso?

Usare un panno morbido imbevuto di benzina minerale per rimuovere il rivestimento protettivo. Per le parti verniciate, usare acqua e sapone. Evitare solventi volatili.

Cosa fare se la cesoia non taglia?

Verificare che il pezzo non superi la capacità, che le lame siano parallele e ben serrate, e che le lame non siano smussate. Se smussate, farle affilare.

Dove posso trovare pezzi di ricambio?

L’elenco dettagliato dei pezzi (rif. 1 a 22) si trova nel manuale. Contattare il produttore o un rivenditore autorizzato per ordinare.

Come usare la cesoia per barre tonde?

Posizionare la barra nei fori previsti sulla lama superiore e sulla matrice. Posizionarla nel punto desiderato, quindi tirare la maniglia con un colpo secco.

Quali sono le norme di sicurezza essenziali?

Indossare occhiali di sicurezza, guanti adatti e scarpe antiscivolo. Tenere le mani lontane dalle lame. Non indossare abiti larghi. Fissare la macchina al pavimento.

MANUALE UTENTE HS-6 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni de manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

DISIMBALLAGGIO

La forbice manuale viene spedita dal produttore in un imballaggio accurato

Scatola di cartone. Ispezionare attentamente il prodotto dopo aver aperto la confezione.

Dopo aver disimballato l'unità, ispezionarla attentamente per verificare la presenza di eventuali danni.

verificatisi durante il trasporto. Verificare la presenza di parti allentate, mancanti o danneggiate.

I reclami per danni causati dalla spedizione devono essere presentati al corriere e sono responsabilità dell'utente.

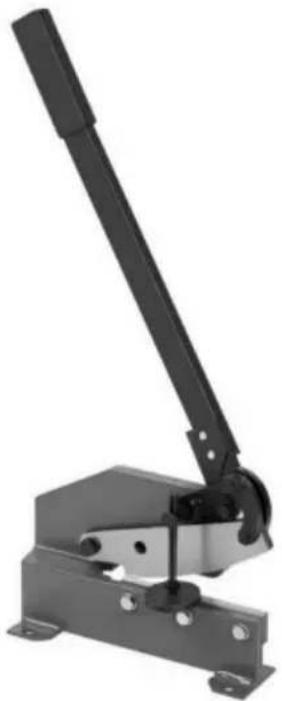

SPECIFICHE

Lunghezza lama....6" (155 mm)

Lamiera d'acciaio....0,24" (6 mm)

Acciaio piatto....2,76"x0,24" (70x6 mm)

Acciaio tondo....0,43" (11 mm)

Accessori standard

N. PARTE	DESCRIZIONE	QUANTITÀ
1	Maniglia	1
2	Vite	2
3	Rondella	2

IMPORTANTE

Le lame sono rivestite con un rivestimento protettivo. Per garantire il corretto montaggio e

funzionamento, rimuovere il rivestimento. Il rivestimento può essere facilmente rimosso con solventi delicati, come acquaragia minerale e un panno morbido. Evitare di far entrare le soluzioni detergenti sulla vernice qualsiasi parte in gomma o plastica. I solventi possono deteriorare queste finiture.

Utilizzare acqua e sapone su componenti verniciati, in plastica o in gomma. Dopo la pulizia, ricoprir tutte le superfici esposte con un leggero stratoliodi

ATTENZIONE : Non utilizzare mai solventi altamente volatili. Non infiammabile

si raccomanda l'uso di solventi per evitare possibili rischi di incendio.

CONSERVARE QUESTE ISTRUZIONI

Grazie per aver acquistato la nostra forbice manuale serie HS. Prima di tentare di

Per utilizzare il tuo nuovo strumento, ti preghiamo di leggere attentamente queste istruzioni.

sono necessarie queste istruzioni per le avvertenze di sicurezza, le precauzioni, il montaggio, il funzionamento, le procedure di manutenzione, l'elenco delle parti e i diagrammi. Conservare il numero di fattura con queste istruzioni. Scrivere il numero di fattura sulla

interno della copertina anteriore. Conservare le istruzioni e la fattura in un luogo sicuro e asciutto per riferimento futuro.

Informazioni generali sulla sicurezza

ATTENZIONE: Seguire sempre le corrette procedure operative come definito

in questo manuale anche se hai familiarità con l'uso di questo o di strumenti simili.

Ricorda che essere negligenti anche per una frazione di secondo può provocare gravi lesioni personali.

REGOLE DI SICUREZZA

1. Indossare un abbigliamento adeguato. Non indossare abiti larghi, guanti, cravatte, anelli, braccialetti o altri gioielli che potrebbero impigliarsi nelle parti mobili del macchina.
2. Indossare una mascherina protettiva per contenere i capelli lunghi.
3. Indossare scarpe antinfortunistiche con suola antiscivolo.
4. Indossare occhiali di sicurezza conformi alla norma ANSIZ87.1 degli Stati Uniti. Ogni giorno Gli occhiali hanno solo lenti resistenti agli urti. NON sono occhiali di sicurezza.
5. Siate vigili e pensate lucidamente. Non utilizzate mai utensili quando siete stanchi, ubriachi o quando si assumono farmaci che causano sonnolenza.
6. Mantenere pulita l'area di lavoro. Le aree di lavoro disordinate favoriscono gli incidenti.
7. L'area di lavoro deve essere adeguatamente illuminata.
8. Tenere i visitatori a distanza di sicurezza dall'area di lavoro.
9. Tenere i bambini fuori dal posto di lavoro. Rendere l'officina a prova di bambino. Utilizzare lucchetti per impedire l'uso involontario degli utensili.
10. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
11. Quando gli utensili non sono in uso, riporli in un luogo asciutto e sicuro, fuori dalla portata dei bambini. dalla portata dei bambini. Ispezionare gli utensili prima di riporli e prima di riutilizzarli.
12. Conservare le etichette e le targhette dei prodotti. Queste contengono importanti informazioni di sicurezza informazioni.

AVVERTIMENTO

Gli avvertimenti, le precauzioni e le istruzioni discussi in queste istruzioni Il manuale non può coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi. Deve essere compreso dall'operatore che il buon senso e cautela sono fattori che non possono essere integrati in questo prodotto, ma devono essere utilizzato dall'operatore.

1. Utilizzare l'utensile giusto per il lavoro. Non forzare l'utensile o l'accessorio per svolgere un lavoro per che non è stato progettato.

2. Tenere le mani lontane dal percorso delle lame delle cesoie.

3. La capacità massima di questa macchina è di 1/4" in acciaio dolce o equivalente.

Il superamento della capacità può essere pericoloso per l'operatore e potrebbero verificarsi danni alla macchina.

1. Fissare la macchina al pavimento o a un supporto robusto fissato al pavimento per evitare scivolamento o ribaltamento dellmacchina.

IMPORTANTE

NON tentare di tagliare blocchi o barre di acciaio temprato o inossidabile.

Danneggerai o romperai le lame delle forbici!

ASSEMBLEA

MANIGLIA DI MONTAGGIO

Rimuovere i due bulloni a testa esagonale n. 15 dal braccio girevole n. 12. Montare la maniglia n. 13 nella scanalatura sul braccio girevole. Fissare la maniglia con bulloni a testa esagonale. Serrare i bulloni in modo sicuro.

PIASTRA DI FISSAGGIO DEL MONTAGGIO

Inserire la barra filettata della piastra di fissaggio n. 1 attraverso il foro nel blocco di supporto n. 4.

INSTALLAZIONE

La macchina deve essere installata su una superficie piana e adeguatamente illuminata.

La macchina può essere montata a pavimento, su supporto o su banco. Assicurarsi

per fornire spazio per la rotazione del manubrio. Utilizzare quattro fori di montaggio sul

base per fissare saldamente la macchina al pavimento, al banco o al supporto (elementi di fissaggio non incluso). L'area attorno alla macchina deve essere libera da residui, olio o sporcizia. Applicare un materiale antiscivolo adatto pavimento.

OPERAZIONE

La maniglia rotante n. 13 aziona le cesoe. Assicurarsi di tenere le mani lontane

taglio durante la rotazione della maniglia. La capacità massima delle macchine è di 1/4" di acciaio dolce.

PIASTRA DI TAGLIO E BARRE PIATTE 1. Regolare

la piastra di fissaggio n. 1 in modo che il pezzo da lavorare possa trovarsi orizzontalmente tra le lame della cesoia. Posizionare il pezzo da lavorare tra le lame n. 7 e n. 20 e sotto la piastra di fissaggio. Regolare la piastra di fissaggio in modo che sia posizionata sulla superficie superiore del pezzo da lavorare, mantenendolo orizzontalmente. Fissare la piastra di fissaggio in posizienandola.

1. Sostenere il pezzo da lavorare tra le lame e sotto la piastra di fissaggio nel punto in cui si desidera tagliare. Tirare le maniglie n. 13 in avanti con entrambe le mani finché la lama non taglia il pezzo da lavorare.

ATTENZIONE

Non mettere le mani dietro la cesoia per afferrare il pezzo che cade.

Il taglio di materiali più spessi avviene "a scatto" delle manovelle in modo che la lama superiore colpisca il pezzo in lavorazione. La lama superiore è montata ad angolo in modo che il pezzo in lavorazione possa essere tagliato a piccoli incrementi. Per ridurre al minimo la distorsione, si consiglia di tagliare circa 1,5 cm di pezzo in lavorazione a ogni impatto.

TAGLIO BARRE TONDE

Le barre tonde fino a 7/16" di diametro possono essere tagliate con la cesoia HS-5 / 6. Le barre tonde fino a 1/2" di diametro possono essere tagliate con la cesoia HS-8 / 10 / 12. Posizionare la barra attraverso i fori sulla faccia della lama superiore n. 7 e della matrice n. 10. Posizionare la barra nel punto in cui si desidera tagliare e tirare la maniglia n. 13 in avanti finché la barra non è tagliata.

LAME DA FORBICE

Mantenere sempre le lame delle cesoie lubrificate e pulite da sporco o ruggine. Le particelle abrasive presenti sulle lame ne riducono drasticamente la durata. Queste lame devono essere affiliate secondo gli standard del settore esclusivamente da un servizio di affilatorapetente.

NOTA

Se il materiale sembra troppo spesso o troppo duro, non forzare la cesoia! In alternativa, utilizzare una sega a nastro per il taglio dei metalli per tagliare il pezzo in lavorazione.

MANUTENZIONE

1. Consultare il manuale per le procedure specifiche di manutenzione e regolazione.
2. Mantenere l'utensile lubrificato e pulito per un funzionamento più sicuro. Tutto il ferro esposto le superfici devono essere rivestite con un olio leggero per evitare che si spostino.

3. Rimuovere gli strumenti di regolazione. Abituarsi a controllare per vedere se la regolazione gli utensili vengono rimossi prima di utilizzare la macchina.

4. Mantenere tutte le parti in condizioni di funzionamento. Verificare che la protezione o le altre parti funzioneranno correttamente e svolgeranno la funzione prevista.

5. Controllare la presenza di parti danneggiate. Controllare l'allineamento delle parti mobili, il bloccaggio, la rottura e il montaggio o qualsiasi altra condizione che possa influire sul funzionamento di uno strumento. operazione.

6. Controllare i bulloni di montaggio della maniglia e della base per assicurarsi che siano ben serrati.

7. Una protezione o un'altra parte danneggiata devono essere riparate o sostituite correttamente. Non eseguire riparazioni improvvisate. (Utilizzare l'elenco dei pezzi fornito per ordinare la riparazione parti.)

TABELLA DI RISOLUZIONE DEI PROBLEMI

	Possibili causeSintomo	Azione correttiva
La macchina lo farà non tagliare	1. Anche il materiale del pezzo da lavorare spesso	1. Non superare la capacità della macchina di acciaio dolce da 1/4”
	2. Lame troppo distanti o non parallelo	2. Assicurarsi che la piastra di fissaggio n. 1 sia stringere e tenere saldamente la lama inferiore
	3. Lame smussate	3.Fai affilare le lame da un servizio di rettifica qualificato

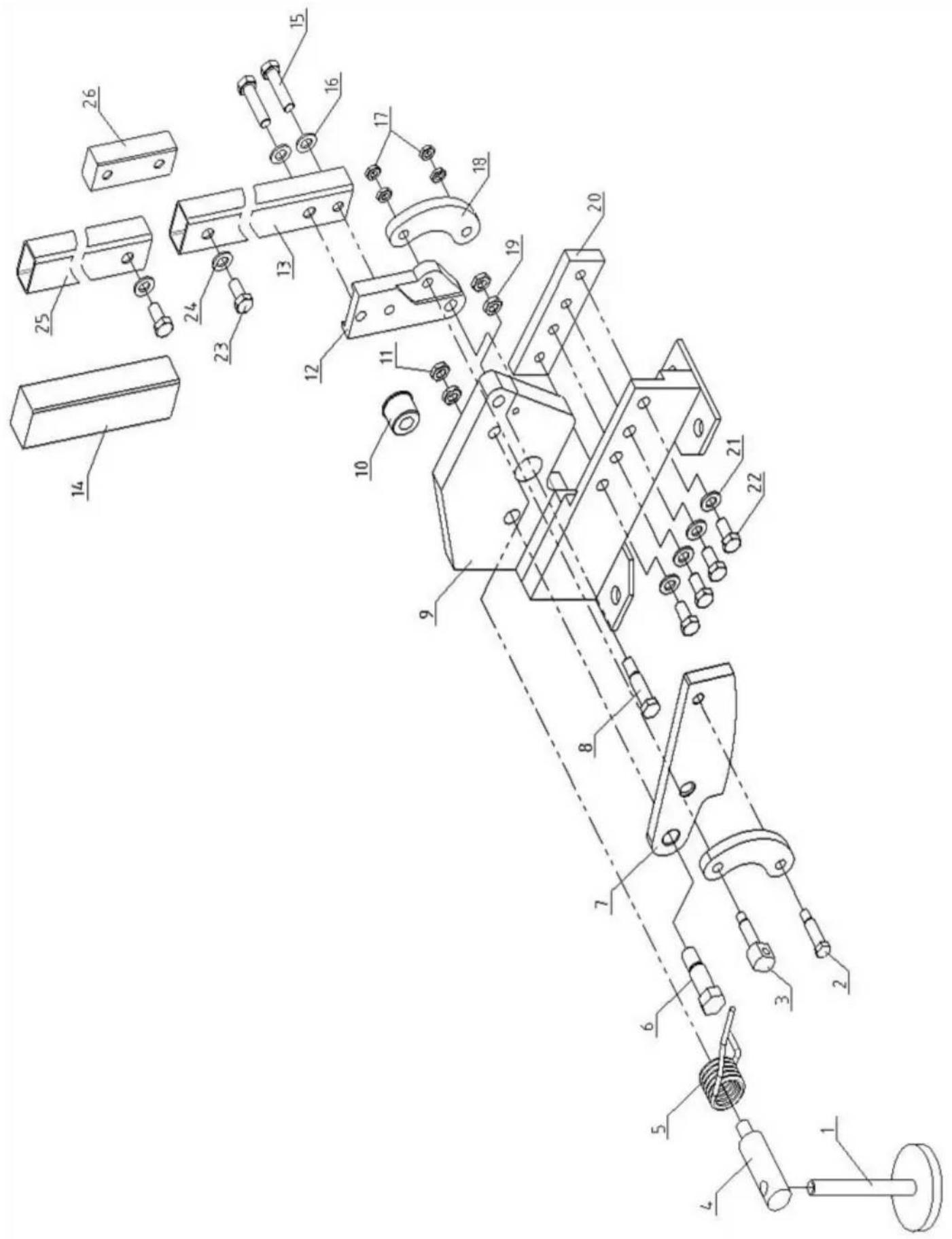

Disegno (HS-6)

Elenco delle part(HS-6)

Rif.No.	Descrizione	QUANTITÀ
1	Tieni premuta lapiastra	1
2	Vite M8x40	1
3	Bullone M8x40	1
4	Blocco di supporto	1
5	Primavera	1
6	Bullone M14x50	1
7	Lama superiore	1
8	Bullone M10x50	1
9	Base	1
10	IL	1
11	Dado M14	2
12	Braccio girevole	1
13	Maniglia	1
14	Manica	1
15	Bullone M10x40	2
16	Rondella	2
17	Dado M8	2
18	Collegamento destro	2
19	Dado M10	2
20	Lama inferiore	1
21	Rondella	3
22	Vite M10x22	3
