Märke	Vevor
Modell	HS-6
Produkttyp	Handplåtsax (sax)
Bladlängd	155 mm (6 tum)
Max plåttjocklek	6 mm (0,24 tum)
Kapacitet mjukt stål	6,35 mm (1/4 tum)
Rundstångskapacitet	Upp till 11 mm (7/16 tum)
Basmått	Ej specificerat
Vikt	Cirka 25 kg (uppskattning)
Drift	Manuell (ingen elektrisk matning)
Huvudfunktioner	Klippa plåt, platta stänger, rundstänger och profiler i mjukt stål
Säkerhet	Använd skyddsutrustning (glasögon, skor, lämpliga handskar), håll händerna borta från bladen, förankra maskinen i golvet
Underhåll	Smörj bladen regelbundet, rengör rester, låt en professionell slipa bladen
Rengöring	Använd ett milt lösningsmedel (mineralterpentin) för att ta bort skyddsbeläggningen, vatten och tvål för de målade delarna
Reservdelar	Fullständig lista i manualen (ref. 1 till 22): övre blad, nedre blad, handtag, fjädrar, etc.
Reparerbarhet	Individuellt utbytbara delar, slipning av blad möjligt
Garanti	Ej specificerat
Ursprungsland	Kina (Shanghai)

Vanliga frågor - HS-6 Vevor

Vad är maximal kapacitet för Vevor HS-6?

Maximal kapacitet är 6,35 mm (1/4 tum) i mjukt stål för plåt, och upp till 11 mm (7/16 tum) diameter för rundstänger.

Hur installerar jag Vevor HS-6?

Maskinen ska bultas stadigt i golvet eller på en stabil arbetsbänk med hjälp av de fyra monteringshålen. Se till att området är fritt och väl upplyst.

Hur justerar jag hållplåten?

Lossa skruven på hållplåten (del nr 1), placera arbetsstycket mellan bladen, dra sedan åt för att hålla arbetsstycket horisontellt.

Vilket regelbundet underhåll behövs?

Smörj bladen och metallytorna med lätt olja efter varje användning. Rengör rester och rost. Låt en professionell slipa bladen vid behov.

Kan jag klippa rostfritt eller härdat stål?

Nej, saxen är endast avsedd för mjukt stål. Att försöka klippa rostfritt eller härdat stål kan skada bladen.

Hur rengör jag saxen efter användning?

Använd en mjuk trasa indränkt i mineralterpentin för att ta bort skyddsbeläggningen. För de målade delarna, använd vatten och tvål. Undvik flyktiga lösningsmedel.

Vad gör jag om saxen inte klipper?

Kontrollera att arbetsstycket inte överstiger kapaciteten, att bladen är parallella och ordentligt åtdragna, och att bladen inte är slöa. Om slöa, låt dem slipas.

Var kan jag hitta reservdelar?

Den detaljerade listan över delar (ref. 1 till 22) finns i manualen. Kontakta tillverkaren eller en auktoriserad återförsäljare för beställning.

Hur använder jag saxen för rundstänger?

Placera stången i hålen på övre bladet och matrisen. Positionera den på önskad plats, dra sedan i handtaget med ett snabbt ryck.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd skyddsglasögon, lämpliga handskar och halksäkra skor. Håll händerna borta från bladen. Bär inte löst sittande kläder. Förankra maskinen i golvet.

BRUKSANVISNING HS-6 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om de finns några teknik- eller programuppdateringar för vår produkt.

UPPACKNING

Handsaxen skickas från tillverkaren i en omsorgsfullt förpackad förpackning Kartong. Kontrollera produkten noggrant när du öppnar förpackningen.

Efter uppackning, kontrollera noggrant enheten för eventuella skador.

uppstod under transporten. Kontrollera om det finns lösa, saknade eller skadade delar.

Reklamationer gällande transportskador måste göras hos transportören och är användarens ansvar.

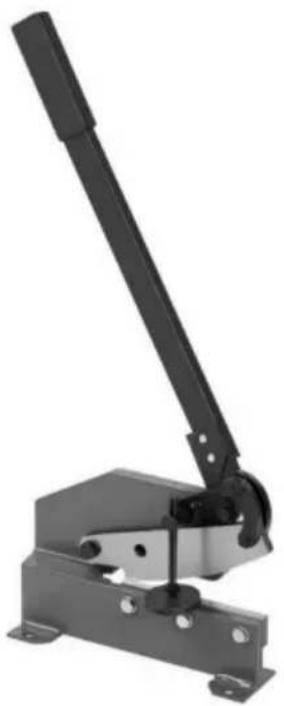

SPECIFICATIONER

Bladen är belagda med ett skyddsmedel. Ta bort beläggningen för att säkerställa korrekt passform och funktion. Beläggningen avlägsnas enkelt med milda lösningsmedel, såsom lacknafta och en mjuk trasa. Undvik att få rengöringsmedel på färg eller

någon av gummi- eller plastdelarna. Lösningsmedel kan försämra dessa ytbehandlingar.

Använd tvål och vatten på färg, plast eller gummikomponenter. Täck alla exponerade ytor med ett tunt lager olja efter rengöring.

VARNING : Använd aldrig mycket flyktiga lösningsmedel. Ej brandfarligt.

lösningsmedel rekommenderas för att undvika eventuella brandrisker.

SPARA DESSA INSTRUKTIONER

Tack för att du köpte vår HS-serie handsax. Innan du försöker

Läs noggrant igenom dessa instruktioner när du använder ditt nya verktyg.

behöver dessa instruktioner för säkerhetsvarningar, försiktighetsåtgärder, montering, drift,

underhållsprocedurer, reservdelslistor och diagram. Förvara din

fakturanumret med dessa instruktioner. Skriv fakturanumret på

insidan av framsidan. Förvara instruktionerna och fakturan på en säker och torr plats.

för framtida referens.

Allmän säkerhetsinformation

WARNING: Följ alltid korrekta driftsprocedurer enligt beskrivningen

i den här manualen även om du är bekant med användningen av detta eller liknande verktyg.

Kom ihåg att oaktsamhet i ens en bråkdels sekund kan

resultera i allvarliga personskador.

SÄKERHETSREGLER

1. Använd lämpliga kläder. Använd inte löst sittande kläder, handskar, slipsar, ringar, armband eller andra smycken som kan fastna i rörliga delar av maskin.
2. Använd skyddande hårskydd för att hålla långt här inne.
3. Använd skyddsskor med halkfria sulor.
4. Använd skyddsglasögon som uppfyller USA:s ANSIZ87.1. Varje dag
   Glasögon har endast slagtåliga linser. De är INTE skyddsglasögon.
5. Var uppmärksam och tänk klart. Använd aldrig verktyg när du är trött, berusad eller när man tar läkemedel som orsakar dåsighet.
6. Håll arbetsområdet rent. Röriga arbetsytor inbjuder till olyckor.
7. Arbetsområdet ska vara ordentligt upplyst.
8. Håll besökare på säkert avständ från arbetsområdet.
9. Håll barn borta från arbetsplatsen. Gör verkstaden barnsäker. Använd hänglås för att förhindra oavsiktlig användning av verktyg.
10. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
11. När verktyg inte används, förvara dem på en torr och säker plats utom räckhåll för utom räckhåll för barn. Kontrollera verktygen före förvaring och återanvändning.
12. Underhåll produktetiketter och namnskyltar. Dessa innehåller viktiga säkerhetsföreskrifter. information.

WARNING

Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna instruktion manualen kan inte täcka alla möjliga förhållanden eller situationer som kan inträffa. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men måste beaktas används avoperatören.

VET HUR MAN ANVÄNDER VERKTYGET

1. Använd rätt verktyg för jobbet. Tvinga inte verktyget eller tillbehöret för att utföra ett jobb. vilket den inte var utformad.

2. Håll händerna borta från saxbladen.

3. Maskinens maximala kapacitet är 6 mm stålplåt eller motsvarande.

Överskridande av kapaciteten kan vara farligt för operatören och skador kan uppstå till maskinen.

1. Bulta fast maskinen i golvet eller ett stadigt stativ som är bultat i golvet för att förhindra glidning eller tippning amaskinen.

VIKTIG

FÖRSÖK INTE att klippa block eller stänger av härdade eller rostfritt stål. Du kommer att skada eller bryta dina saxblad!

MONTERING

MONTERINGSHANDTAG

Ta bort de två sexkantsbultarna #15 från svängarm #12. Montera handtag #13 i spåret på svängarmen. Fäst handtaget med sexkantsbultar. Dra åt bultarna säkert.

MONTERINGSPLATTA

Sätt i gängstången på fasthållningsplattan #1 genomgående hål i stödblock nr 4.

INSTALLATION

Maskinen ska installeras på en plan yta med lämplig belysning. Maskinen kan monteras på golvet, stativ eller bänk. Se till att för att ge utrymme för styrets rotation. Använd fyra monteringshål på bas för att fästa maskinen ordentligt på golvet, bänken eller stativet (fästelementen är inte Området runt maskinen ska vara fritt från spill, olja eller smuts. Applicera ett lämpligt halkfritt material polvet.

DRIFT

Roterande handtag nr 13 styr saxen. Se till att hålla händerna borta från skjuvning vid rotation av handtaget. Maskinernas maximala kapacitet är 6 mm kolstål.

SKÄRPLATTA OCH PLANTSTÄNG 1. Justera

fasthållningsplatta #1 så att arbetsstycket kan ligga horisontellt mellan skärbladen. Placera arbetsstycket mellan blad #7 och #20 och under fasthållningsplattan. Justera fasthållningsplattan så att den placeras på arbetsstyckets ovansida, med arbetsstycket horisontellt. Fäst fasthållningsplattan genom att dra åt den.

1. Stöd arbetsstycket mellan bladen och under fasthållningsplattan på den position där skärningen önskas. Dra handtag #13 framåt med båda händerna tills bladet skär igenom arbetsstycket.

FÖRSIKTIGHET

Sträck dig inte bakom saxen för att greppa tag i den utfallande delen.

Klippning av tjockare material görs genom att "snäppa" vevhandtagen så att det övre bladet träffar arbetsstycket. Det övre bladet är monterat i en vinkel så att arbetsstycket kan klippas i små steg. För att minimera distorsion bör cirka 1,5 mm av arbetsstycket klippas vid varje slag.

SKÄRNING AV RUNDSTÅNG

Rundstänger upp till 7/16" diameter kan kapas med sax HS-5 / 6. Rundstänger upp till 1/2" diameter kan kapas med sax HS-8 / 10 / 12. Placera stången genom hålen i framsidan av det övre bladet #7 och matrisen #10. Placera stången där snittet önskas och dra handtag #13 framåt tills stången är kapad.

SKÄRBLAD

Håll alltid saxbladen smorda och rena från smuts och rost. Slipande partiklar på bladen minsk bladens livslängd drastiskt. Dessa blad bör endast slipas enligt branschstandarder av en kompetent slipfirma.

NOTERA

Om materialet verkar för tjockt eller för hårt, tvinga inte saxen!

Använd istället en metallskärande bandsåg för att såga arbetsstycket.

UNDERHÅLL

1. Se manualen för specifika underhålls- och justeringsprocedurer.
2. Håll verktyget smort och rent för säkrast användning. Allt exponerat järn Ytorna bör täckas med en tunn olja för att förhindra rusning.
3. Ta bort justeringsverktygen. Gör det till en vana att kontrollera att justeringen Verktyg tas bort innan maskinen används.
4. Se till att alla delar är i fungerande skick. Kontrollera att skyddet eller andra delar kommer att fungera korrekt och utföra sin avsedda funktion.
5. Kontrollera om det finns skadade delar. Kontrollera rörliga delars uppriktning, kärvning, brott och montering eller andra tillstånd som kan påverka ett verktygs funktion drift.
6. Kontrollera handtagets och basens monteringsbultar för att säkerställa att de är åtdragna.
7. Ett skydd eller annan skadad del bör repareras eller bytas ut på rätt sätt.
   Utför inte improviserade reparationer. (Använd den medföljande reservdelslistan för att beställa reparation) delar.)

FELSÖKNINGSTABELL

Symptom Möjlig(a) orsak(er)		Korrigerande åtgård
Maskinen kommeratt inte klippa	1. Arbetsstyckets material också tjock	1. Överskrid inte maskinens kapacitet av 1⁄4” mjukt stål
	2. Knivarna sitter för långt ifrån varandra eller inte parallell	2. Se till att fasthållningsplatta nr 1 är hårt och håll det nedre bladerdentligt
	3. Slöa blad	3. Låt en kvalificerad slipningstjänst

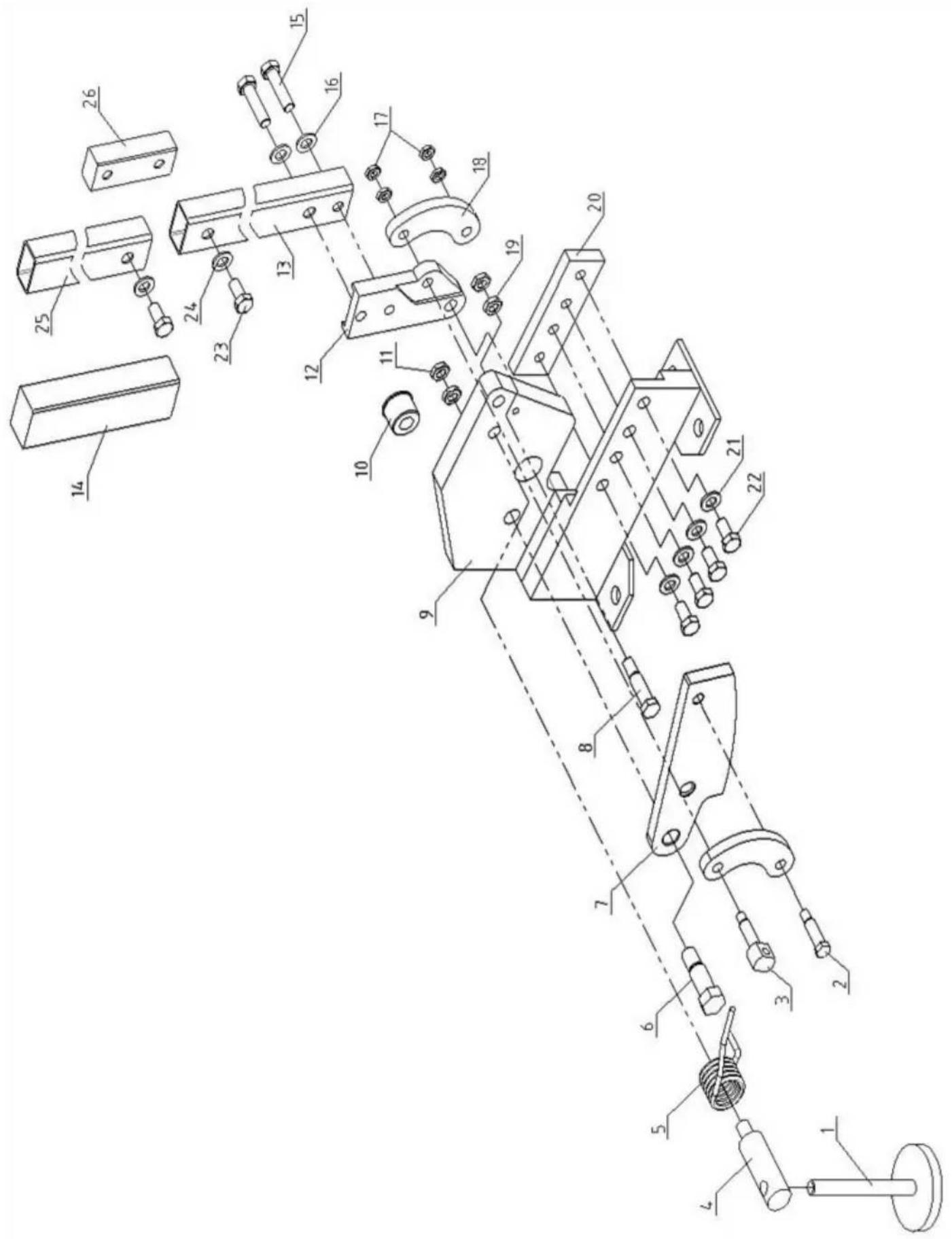

Ritning (HS-6)

Ref.nr.	Beskrivning	ANTAL
1	Håll nerplattan	1
2	Skruv M8x40	1
3	Bult M8x40	1
4	Stödblock	1
5	Fjädra	1
6	Bult M14x50	1
7	Övre blad	1
8	Bult M10x50	1
9	Bas	1
10	De	1
11	Mutter M14	2
12	Svängarm	1
13	Hantera	1
14	Ärm	1
15	Bult M10x40	2
16	Tvättmaskin	2
17	Mutter M8	2
18	Höger länk	2
19	Mutter M10	2
20	Nedre blad	1
21	Tvättmaskin	3
22	Skruv M10x22	3
