INSTRUKCJA OBSŁUGI FF-T809 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

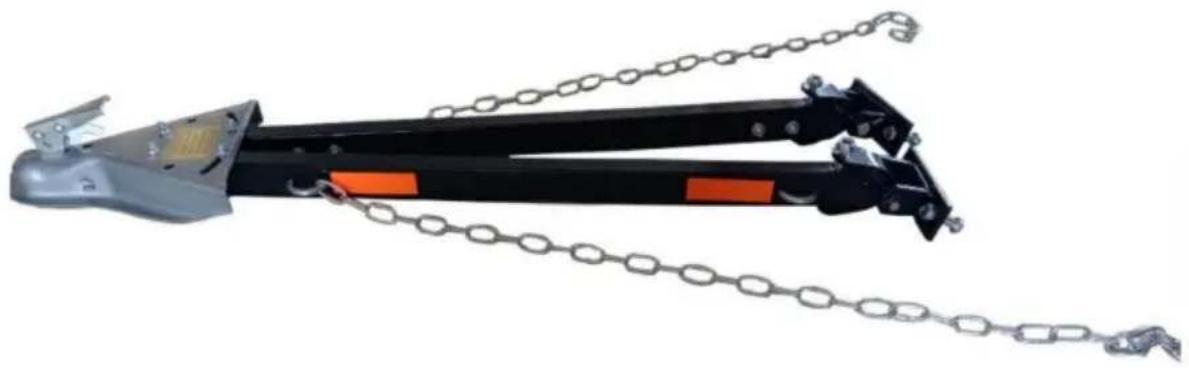

HAK HOLOWNICZY

MODEL: FF-T809

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

HAK HOLOWNICZY

MODEL: FF-T809

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

Nieprzestrzeganie tych instrukcji może spowodować niebezpieczne sytuacje

Warunki holowania.

1. Całkowita masa holowanego pojazdu nie może przekraczać 5500 funtów.
2. Pojazd holujący musi ważyć więcej niż pojazd holowany.
3. Zainstaluj zgodnie z dostarczonymi instrukcjami.
4. Postępuj zgodnie z zaleceniami producenta holowanego pojazdu dotyczącymi holowania. Przekładnia musi być neutralny. Hamulec postojowy musi być zwolniony. Niektore pojazdy z napędem elektrycznym układ kierowniczy może lepiej „podążać” za pojazdem, gdy silnik pracuje na biegu jałowym.
5. Kierownica holowanego pojazdu musi dać się swobodnie obracać.
6. Nie należy przewozić pasażerów w holowanych pojazdach.
7. Światła tylne, kierunkowskazy i światła hamowania holowanego pojazdu powinny działać, gdy: holowany. W przeciwnym wypadku pojazd powinien zostać wyposażony w tymczasowe oświetlenie system.
8. Dodatkowa masa holowanego pojazdu zwiększy drogę hamowania. Uwzględnij to podczas jazdy.
9. Wykonując skręty zacznij od jazdy prosto, a następnie zakręć kierownicą.
10. Nie przekraczaj prędkości 45 mil na godzinę.
11. Nie cofaj, holując pojazd.
12. Przed holowaniem i często w trakcie holowania sprawdź wszystkie połączenia, w tym zaczep i kulę. Twoja podróż.
13. Jeśli nie holujesz, zdejmij drążek holowniczy.
14. Używaj wyłącznie kul o średnicy 2 cali i wytrzymałości co najmniej 5500 funtów.
15. Prawidłowo zamocuj łańcuchy bezpieczeństwa od haka holowniczego do pojazdu holującego i holowanego.
16. Przeczytaj i postępuj zgodnie z etykietą z boku haka holowniczego. Sprzęg i instrukcje przed holowaniem.

UWAGI DOTYCZĄCE UŻYTKOWANIA

1. Nigdy nie przekraczaj najniższej wartości znamionowej żadnej części układu holowniczego.
2. Używaj tego drążka holowniczego tylko do holowania pojazdów w dobrym stanie. Nie holuj pojazdów z uszkodzonym układem kierowniczym lub zawieszeniem.
3. Napompuj opony holowanego pojazdu do maksymalnego ciśnienia zalecane przez producenta opon.
4. Lusterka boczne po obu stronach pojazdu holującego zwiększają bezpieczeństwo, widoczność do tyłu i są wymagane przez przepisy stanowe.
5. Pozostaw więcej czasu na przyspieszanie, zatrzymywanie się i manewrowanie. Zwolnij na długo przed ostrymi zakrętami, przeszkodami lub zmianą pasa ruchu oraz przed rozpoczęciem jazdy w dół wzgórza.
6. Jeśli zestaw pojazdów kołysze się lub wydaje się niestabilny, stopniowo zwolnij, zjedź z drogi w bezpieczne miejsce i sprawdź wszystkie połączenia. Niestabilność
   wzrasta wraz z prędkością i może być konieczne holowanie z niższą prędkością. Przerwij holowanie, jeśli niestabilność utrzymuje się. Połączenie stabilne i łatwe do kontrolowania przy niska prędkość może być niestabilna przy wyższej prędkości. Stabilność spada podczas jazdy z górki. Rozpocznij zjazd powoli i utrzymuj niską prędkość.
7. Nie wykonuj ostrych skrętów po całkowitym zatrzymaniu pojazdu.
8. Zmniejsz prędkość na nierównych drogach.

Specjalne instrukcje dotyczące korzystania z samochodu dostawczego lub furgonetki jako holownika Pojazd:

1. Pickup lub van musi ważyć 1-1/2 razy więcej niż holowany pojazd. Przykład:
   holować 3000 funtów. Samochód osobowy, pick-up lub van musi ważyć co najmniej 4500 funtów.

2. Jeżeli pojazd holujący nie ma wystarczającej masy, należy dociążyć go, aby zapobiec
   niebezpieczne połączenie holownicze. Niestabilność może prowadzić do utraty kontroli i/lub stan "scyzoryka".

3. Niektóre zderzaki ograniczają skręcanie. Zachowaj szczególną ostrożność. Skręcanie zbyt ostro może uszkodzić hak holowniczy, kulę haka i zderzak.

MODEL I PARAMETRY

Model	FF-T809
Maksymalna ładowność holowania	5500 funtów
Szerokość otwierania i zamykania	Maksymalnie 39,4"
Łącznik	2"

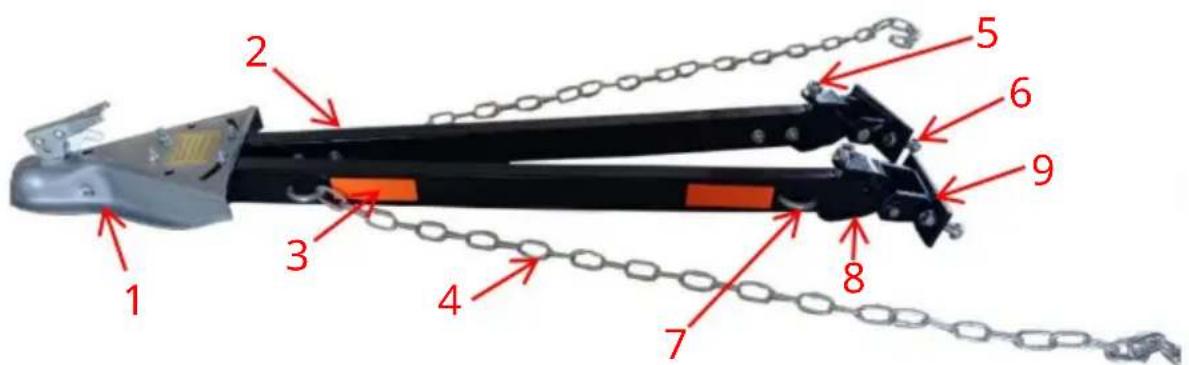

SCHEMAT STRUKTURY I SKŁADNIKI

NIE.	Nazwa	Ilość
1	Sprzęgło (2")	1
2	Hak holowniczy	2
3	Naklejka odblaskowa	4
4	Łańcuch bezpieczeństwa (1,2 m)	2
5	Śruba ( 12*80mm )	2
6	Śruba ( 12*45mm )	4
7	Śruba U	2
8	Łącznik w kształcie litery U	2
9	Uchwyt montażowy	2
10	Instrukcja obsługi	1

UWAGI DOTYCZĄCE INSTALACJI

1. Ten hak holowniczy zostanie zamontowany przez profesjonalnego instalatora/producentadoświadczenie w doborze miejsc mocowania pojazdu o odpowiedniej wytrzymałości.
2. Zaparkuj pojazd na równym podłożu w celu przeprowadzenia instalacji.
3. Po zakończeniu mocowania złącze musi być wypoziomowane z tolerancją 5°, zgodnie z

pokazano. Musi być wypoziomowany z tolerancją 5°.

1. Mocowania zderzaka powinny być wzmocnione, jak pokazano poniżej.
2. Elementy mocujące holowany pojazd powinny być przykręcane, a nie spawane.
3. Utrzymuj powierzchnię montażową uchwytów tak blisko przedniej części, aby była jak najbardziej na równi z zderzak tak, aby umożliwiać swobodne przemieszczanie się w pionie.
4. Za pomocą sworzni przymocuj hak holowniczy do prawidłowo zamontowanych uchwytów i zabezpiecz go dołączony przewód.
5. Wyreguluj sprzęgło tak, aby dobrze przylegało do kuli, patrz regulacja sprzęgu.
6. Unikaj stosowania elementów zawieszenia i hamulców z elementami mocującymi.

PRZYSTAWKA DO POJAZDU HOLOWANEGO

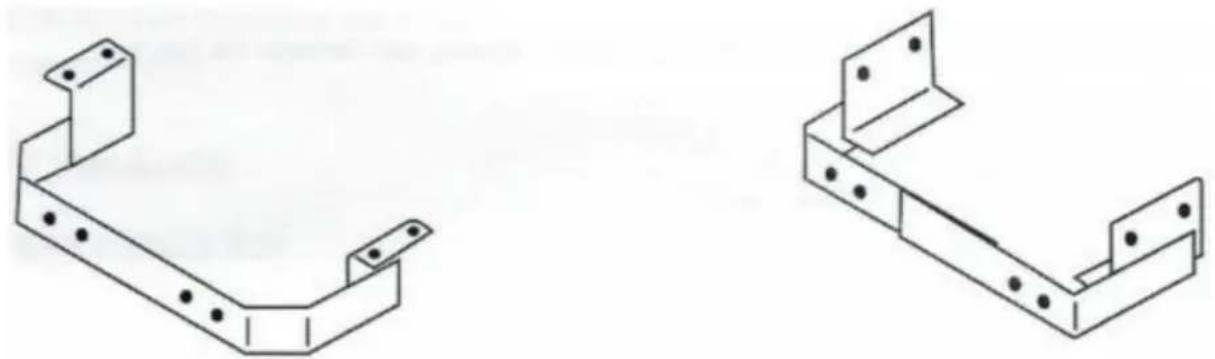

Należy wykonać konstrukcję umożliwiającą przymocowanie drążka holowniczego do ramy holowanego pojazdu. Pokazano niektóre typowe struktury mocowania ramy poniżej.

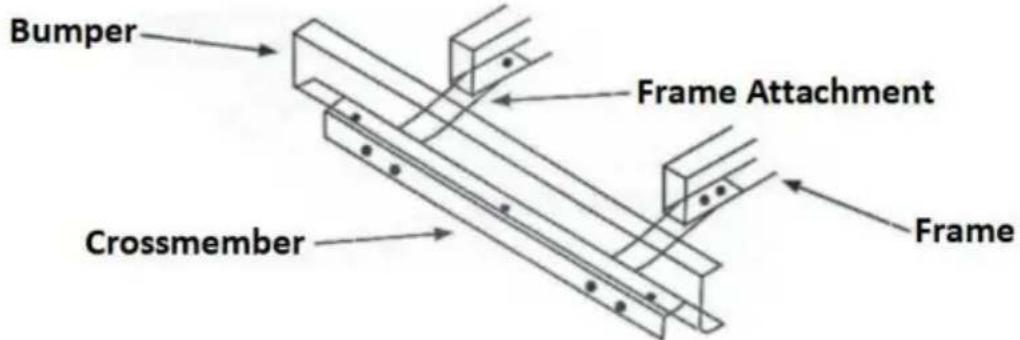

Jeżeli zderzak ma pełnić funkcję podporową, należy go wzmocnić za pomocą elementów mocujących ramę. Poniżej przedstawiono typowy sposób wzmocnienia zderzaka.

Te elementy mocujące ramę powinny być zamontowane w odległości 2" od wsporników belki holowniczej być połączone. Te mocowania ramy powinny być wykonane z płaskownika o wymiarach co najmniej 1/2" x 2". Nigdy nie mocuje się przez plastikową osłonę zderzaka. Za zgodą klienta osłonę tę należy przyciąć, aby zapewnić bezpieczne mocowanie.

ŁĄCZNIK

REGULACJA SPRZĘGU:

1. Po zablokowaniu łącznika na kuli o średnicy 2 cali dokręć nakrętkę zabezpieczającą, aż wszystkie części są solidnie zamocowane.

UWAGA: NIE DOKRECAJ ZBYT MOCNO. DOKREĆ TYLKO NA TYLE, ABY CAŁKOWICIE SPREŻYĆ SPREŻYNA ŚLIZGOWA.

1. Odkręć nakrętkę zabezpieczającą o 1/2 do 3/4 obrotu.
2. Sprawdź poprawność działania mechanizmu sprzęgająco-rozprzęgającego.

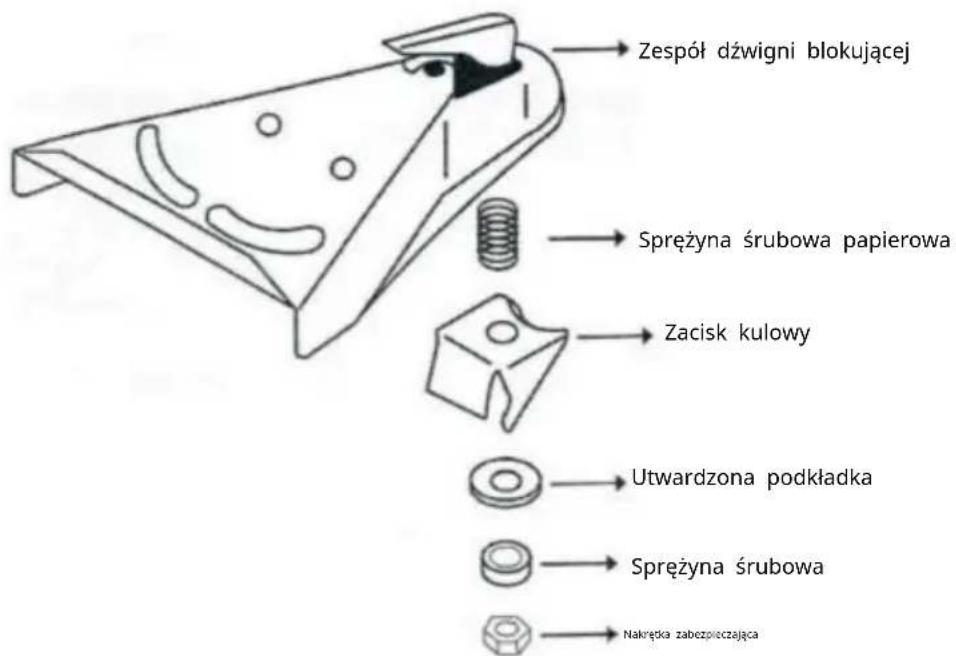

Zespół dźwigni blokującej Sprężyna śrubowa papierowa Zacisk kulowy Utwardzona podkładka Sprężyna śrubowa Nakrędka zabezpieczająca

INSTALACJA

1. Wyśrodkuj drążek holowniczy na powierzchni mocowania, rozkładając ramiona boczne, aby co najmniej 24", i zaznacz linie środkowe wspornika haka holowniczego.
2. Używając wspornika haka holowniczego jako szablonu, wywierć dwa otwory o średnicy 1/2" w powierzchnia mocowania po każdej stronie.
3. Przymocuj uchwyty haka holowniczego do powierzchni mocowania za pomocą śrub 1/2 x Śruby 1-3/4 Gr5 dostarczone w zestawie z hakiem holowniczym.

UWAGA: JEŚLI POTRZEBNE SĄ DŁUŻSZE ŚRUBY, NALEŻY UŻYĆ ŚRUB 1/2-13 Gr5.

1. Zamocuj wsporniki haka holowniczego za pomocą podkładek płaskich i nakrętek zabezpieczających, jak pokazano na rysunku. poniżej.

2. Dokreć te łączniki 1/2" momentem 75 lb-ft.

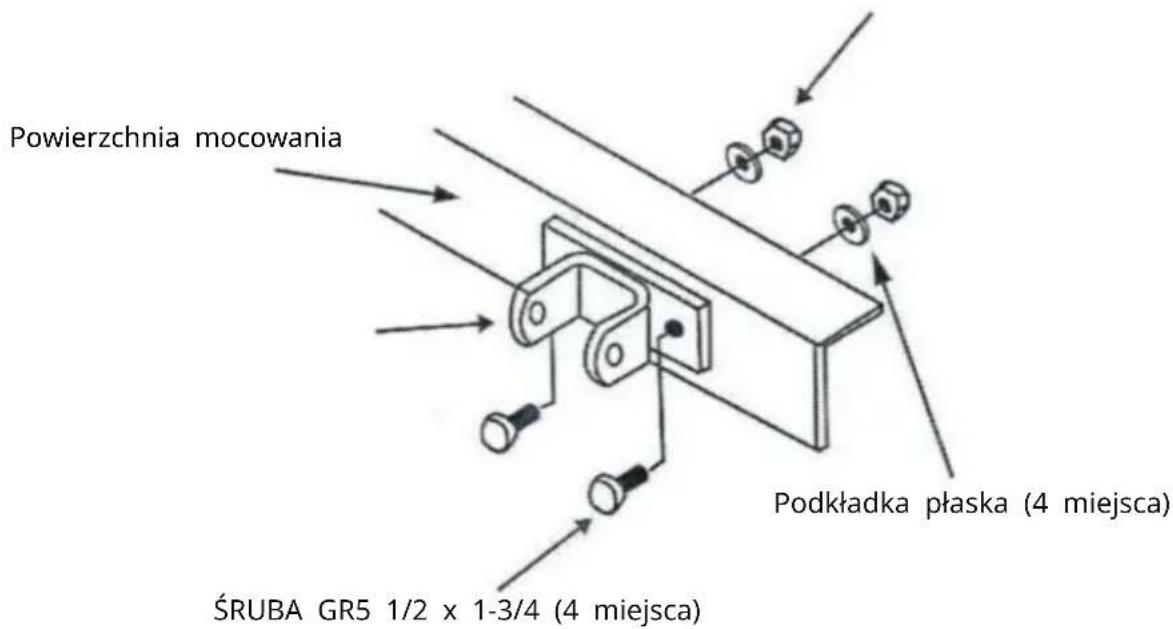

Powierzchnia mocowania ŚRUBA GR5 1/2 x 1-3/4 (4 miejsca) Podkładka płaska (4 miejsca)

POŁĄCZENIE

1. Przymocuj drążek holowniczy do uchwytów za pomocą dwóch stalowych sworzni blokujących.
2. Przymocuj zaczep holowniczy do 2-calowej kuli pojazdu holującego.
3. Wyśrodkuj sprzęt na bocznych ramionach belki holowniczej tak, aby belka holownicza była symetryczna względem siebie. Oś pojazdu.
4. Dokręć nakrętki mocujące ramiona boczne haka holowniczego do łącznika momentem 31 lb-ft.
5. Zamontuj łańcuchy bezpieczeństwa zgodnie z opisem w następnej sekcji.
6. Podłącz odpowiednią wiązkę przewodów, aby światła stopu, kierunkowskazy i
   Światła tylne w holowanym pojeździe działają w połączeniu ze światłami pojazdu holującego.
7. Przeczytaj i zastosuj się do etykiet umieszczonych na haku holowniczym.

UŻYJ ŁAŃCUCHA BEZPIECZEŃSTWA:

1. Podłącz łańcuchy bezpieczeństwa do obu pojazdów i samego haka holowniczego.
2. Przymocuj łańcuchy do drążka holowniczego za pomocą śrub w kształcie litery U i nakrętek zabezpieczających z kołnierzem.
3. Dokreć każdą nakrętkę zabezpieczającą z kołnierzem, aż gwint śruby w kształcie litery U wystawi poza nakrętkę zabezpieczającą.
4. Przełoż dwa łańcuchy pod łącznikiem i połącz je ze wspornikiem krzesła na

zaczepu lub ramy pojazdu holowniczego, pozostawiając jedynie tyle luzu, ile potrzeba, aby umożliwiać obrócenie.

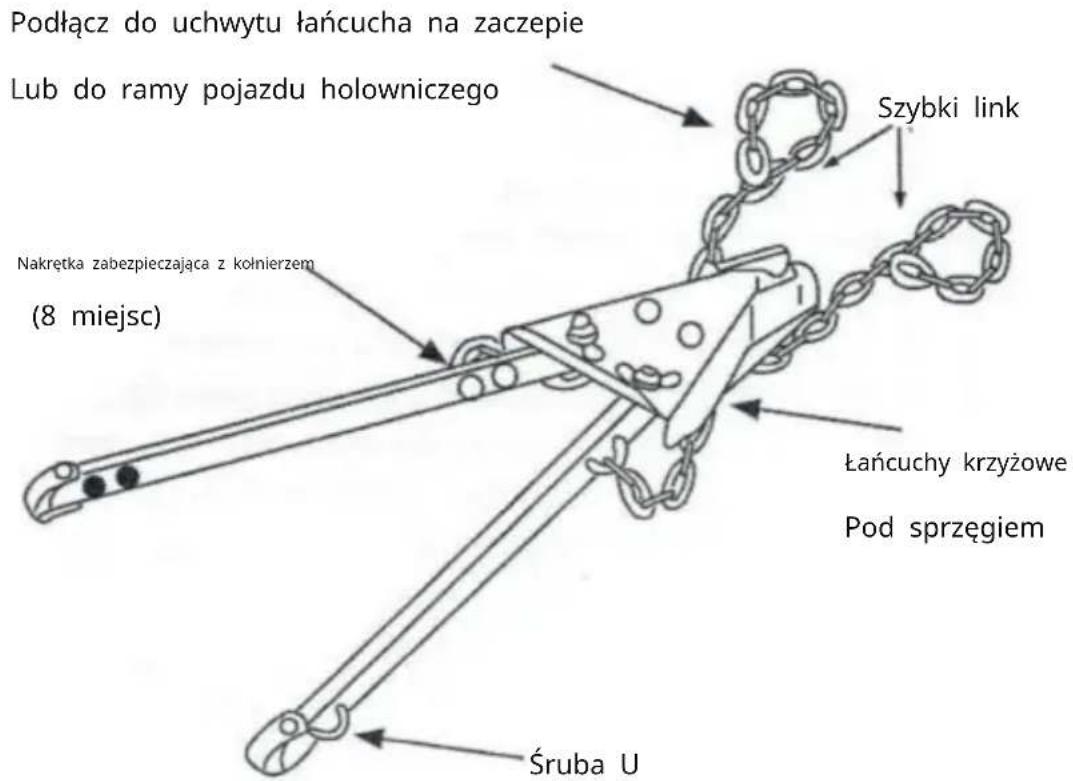

Podłącz do uchwytu łańcucha na zaczepie Lub do ramy pojazdu holowniczego Szybki link Nakrętka zabezpieczająca z kołnierzem (8 miejsc) Łańcuchy krzyżowe Pod sprzęgiem Śruba U

KONSERWACJA

1. Regularnie sprawdzaj śruby i sworznie zabezpieczające.
2. Nie przeciążaj.
