GEBRUIKSAANWIJZING FF-T809 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

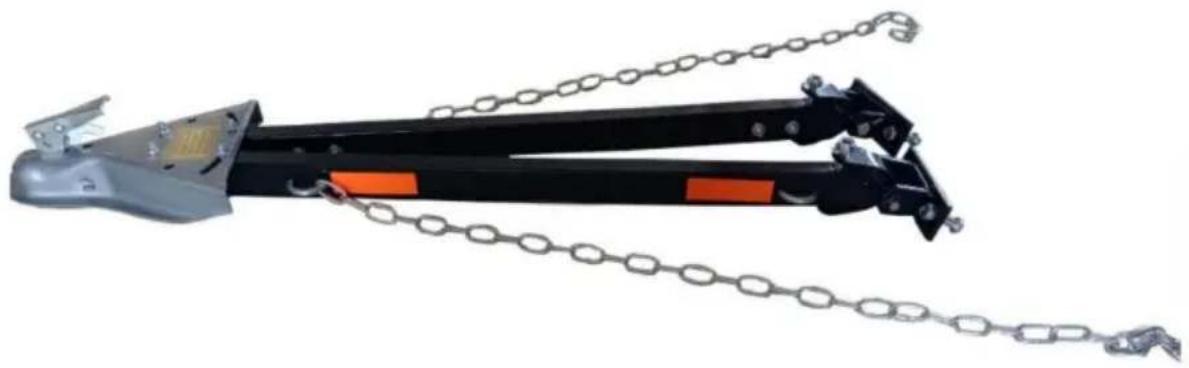

TREKHAAK

MODEL: FF-T809

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

VEILIGHEIDSINSTRUCTIES

WARNING

Het niet opvolgen van deze instructies kan leiden tot gevaarlijke situaties

Sleepconditie.

1. Het totale gewicht van het getrokken voertuig mag niet meer dan 5500 lbs bedragen.
2. Het trekkende voertuig moet zwaarder zijn dan het gesleepte voertuig.
3. Installeer het apparaat volgens de meegeleverde instructies.

4. Volg de sleepaanbevelingen van de fabrikant van het gesleepte voertuig.
   moet neutraal zijn. De parkeerrem moet los zijn. Sommige voertuigen met stroom de besturing kan beter "volgen" als de motor stationair draait.

5. Het stuurwiel van het getrokken voertuig moet vrij kunnen draaien.

6. Laat geen passagiers meerijden in een sleepvoertuig.

7. De achterlichten, richtingaanwijzers en remlichten van het gesleepte voertuig moeten werken wanneer wordt gesleept. Anders moet het voertuig worden uitgerust met een tijdelijke verlichting systeem.

8. Extra gewicht van het getrokken voertuig zal de remweg vergroten. Houd rekening met dit in uw rijgedrag.

9. Wanneer u een bocht maakt, begin dan met rechtdoor rijden en draai dan aan het stuur.

10. Rijd niet harder dan 72 kilometer per uur.

11. Rijd niet achteruit terwijl u het voertuig sleept.

12. Controleer alle verbindingen, inclusief trekhaak en kogel, voordat u gaat slepen en vaak ook tijdens het slepen. jouw reis.

13. Verwijder de trekhaak als u niet gaat trekken.

14. Gebruik alleen een bal van 2 inch die geschikt is voor minimaal 5500 lbs.

15. Bevestig de veiligheidskettingen van de trekhaak op de juiste manier aan het trekkende en gesleepte voertuig.

16. Lees en volg het label aan de zijkant van de trekhaak. Koppeling en instructies voor het slepen.

GEBRUIKSAANWIJZINGEN

1. Overschrijd nooit de laagste classificatie van welk onderdeel van uw trekhaaksysteem dan ook.
2. Gebruik deze trekhaak alleen om voertuigen in goede staat te slepen. Sleep geen voertuigen met beschadigde stuur- of zekeringsystemen.
3. Pomp de banden van het getrokken voertuig op tot de maximale druk aanbevolen door de bandenfabrikant.
4. Stadsspiegels aan beide zijden van het trekkende voertuig verhogen de veiligheid door zichtbaarheid naar achteren en zijn vereist door de staatswetten.
5. Neem meer tijd voor accelereren, stoppen en manoeuvreren. Rijd langzamer ruim voor scherpe bochten, obstakels of rijstrookwisselingen en voordat u begint met afdalen heuvels.
6. Als de voertuigcombinatie slingert of instabiel lijkt, vertraag dan geleidelijk, rijd van de weg af naar een veilige locatie en controleer alle verbindingen. Instabiliteit
   neemt toe met de snelheid, en u moet mogelijk met een lagere snelheid slepen. Stop slepen als de instabiliteit aanhoudt. Een combinatie die stabiel en makkelijk te besturen is op een lage snelheid kan onstabiel zijn bij een hogere snelheid. Stabiliteit neemt af bij het gaan bergafwaarts. Begin bergafwaarts langzaam en houd een lage snelheid aan.
7. Maak geen scherpe bochten vanuit stilstand.
8. Rijd langzamer op slechte wegen.

Speciale instructies voor het gebruik van een pick-uptruck of bestelwagen als sleepwager Voertuig:

1. Pick-up of bestelwagen moet 1-1/2 keer zoveel wegen als het getrokken voertuig. Voorbeeld: om 3000 pond te slepen. Auto, pick-up of busje moet minimaal 4500 pond wegen.
2. Als het trekkende voertuig niet voldoende weegt, moet er gewicht worden toegevoegd om te voorkomen dat er een gevaarlijke sleepcombinatie. Instabiliteit kan leiden tot verlies van controle en/of een "jackknife"-conditie.
3. Sommige step bumpers beperken het draaien. Wees extra voorzichtig. Te scherp draaien kan de trekhaak, de kogel en de bumper beschadigen.

MODEL EN PARAMETERS

Model	FF-T809
Max. trekvermogen	5500 pond
Openings- en sluitbreedte	39,4" Maximaal
Koppeling	2"

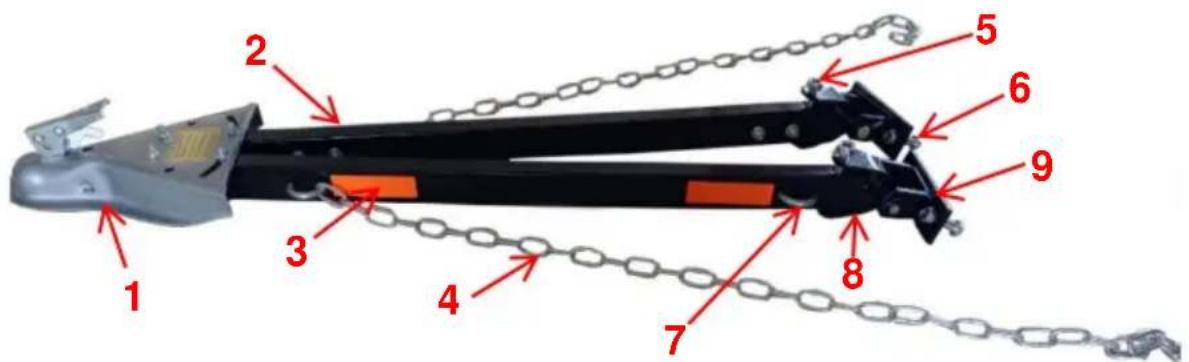

STRUCTUURDIAGRAM EN COMPONENTEN

1. Deze trekhaak wordt geïnstalleerd door een professionele installateur/fabrikant
   ervaring met het selecteren van bevestigingspunten voor voertuigen met voldoende sterkte.
2. Parkeer voertuigen op een vlakke ondergrond voor de installatie.
3. De koppeling moet binnen 5° waterpas zijn wanneer de bevestiging voltooid is, zoals

getoond. Moet waterpas zijn binnen 5°.

1. Bumperbevestigingen moeten worden verstevigd, zoals hieronder weergegeven.

2. Bevestigingen aan het getrokken voertuig moeten met bouten worden bevestigd, niet met lassen.

3. Zorg ervoor dat het montageoppervlak van de beugels zo dicht mogelijk bij de voorkant van de beugel ligt.

de bumper zo ver mogelijk te plaatsen om een vrije verticale beweging mogelijk te maken.

1. Bevestig de trekhaak met pennen aan de correct gemonteerde beugels en zet deze vast met de bevestigde draad.

2. Pas de koppeling aan zodat deze goed op de kogel past; zie koppelingsafstelling.

3. Vermijd ophangings- en remcomponenten met bevestigingen.

BEVESTIGING VOOR GETROKKEN VOERTUIG

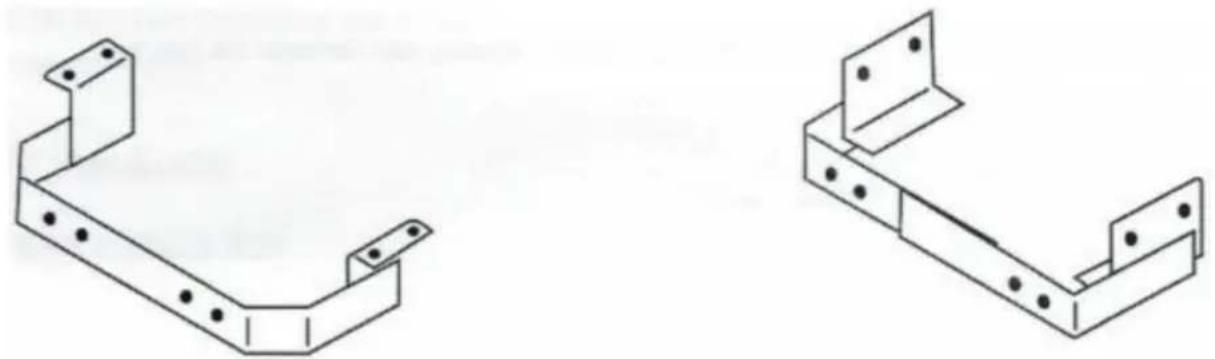

Er moet een constructie worden gemaakt om de trekhaak aan het frame te kunnen bevestigen van het getrokken voertuig. Enkele typische framebevestigingsstructuren worden getoond onderstaand.

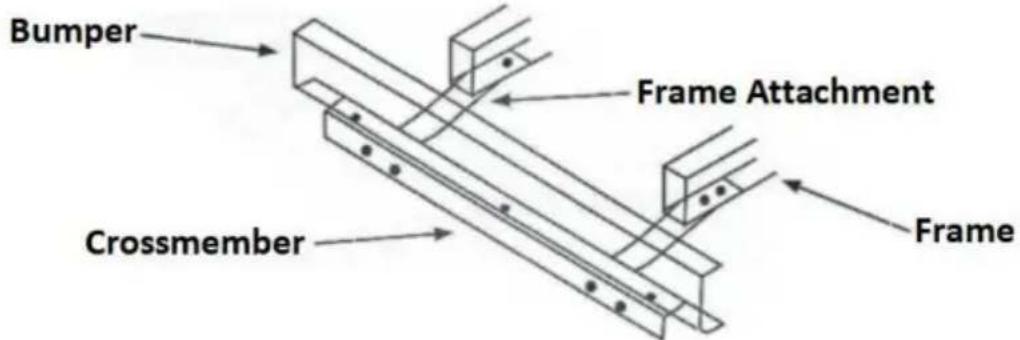

Indien de bumper als ondersteuning dient, dient deze verstevigd te worden met framebevestigingen. Hieronder ziet u een typische manier om een bumper te versterken.

Deze framebevestigingen moeten binnen 2" van de trekhaakbeugels worden bevestigd te worden aangesloten. Deze framebevestigingen moeten worden gemaakt van ten minste 1/2" x 2" plat staafmateriaal. Nooit bevestigen door plastic fascia die een bumper bedekt. Met goedkeuring van de klant moet deze fascia worden bijgesneden om een veilige bevestiging te bieden.

KOPPELING

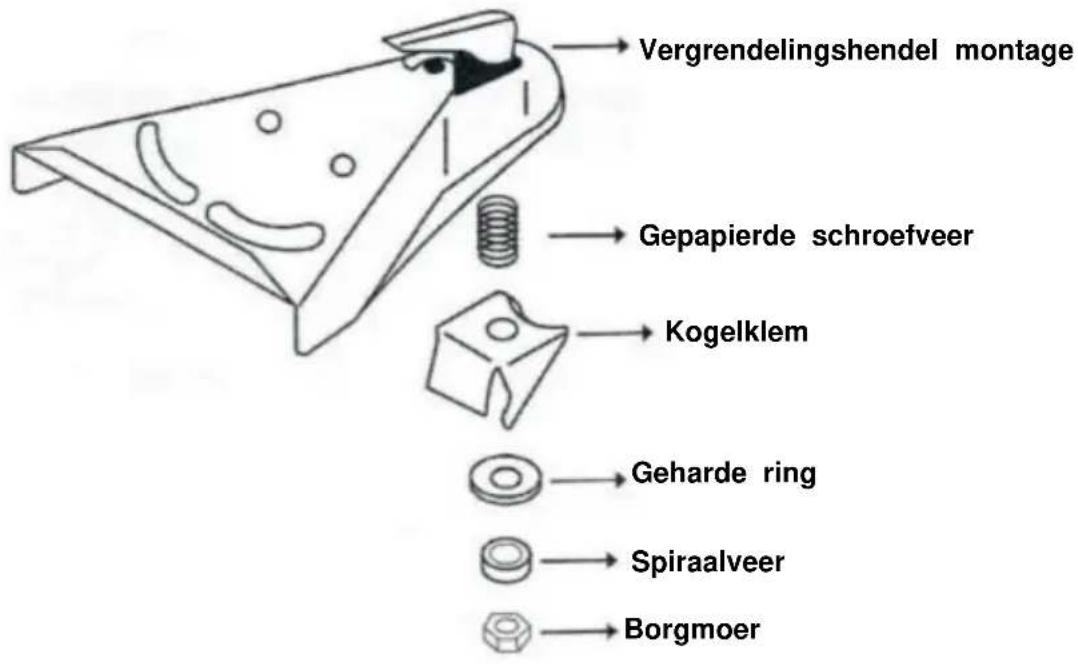

KOPPELING AFSTELLEN:

1. Draai de borgmoer vast met de koppeling vastgezet op een kogel met een diameter van 2 inch totdat alle onderdelen vastzitten. zijn vastgeklemd.

LET OP: NIET TE DRAAI AAN. DRAAI NET GENOEG AAN OM VOLLEDIG SAMENGEDRUKT TE ZIJN SPIRAALVEER.

1. Draai de borgmoer een halve tot driekwart slag terug.
2. Controleer of het koppelen/ontkoppelen goed werkt.

Vergrendelingshendel montage Gepapierde schroefveer Kogelklem Geharde ring Spiraalveer Borgmoer

INSTALLATIE

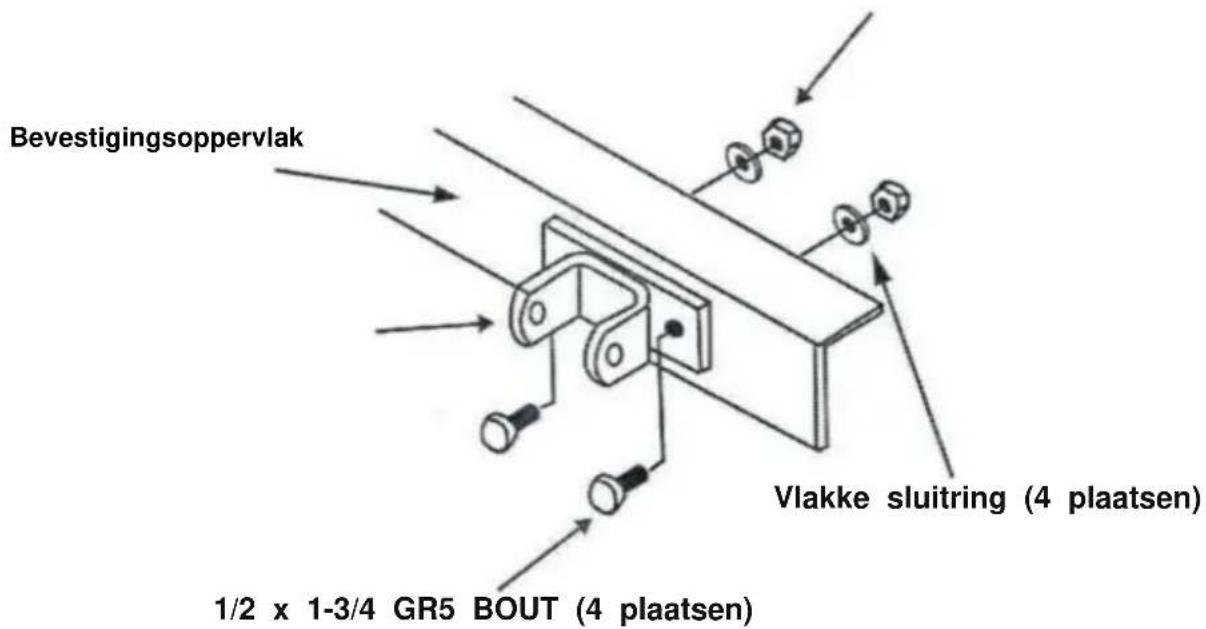

1. Centreer de trekhaak op het bevestigingsvlak en spreid de zijarmen naar buiten. minimaal 24" en markeer de middellijnen van de trekhaakbeugel.
2. Gebruik de trekhaakbeugel als sjabloon en boor twee gaten van 1/2 inch in de bevestigingsoppervlak aan elke kant.
3. Bevestig de trekhaakbeugels aan het bevestigingsoppervlak met behulp van de 1/2 x 1-3/4 Gr5 bouten worden meegeleverd met de trekhaak.

LET OP: ALS LANGERE BOUTEN NODIG ZIJN, GEBRUIK DAN 1/2-13 Gr5 BOUTEN.

1. Bevestig de trekhaakbeugels met platte ringen en borgmoeren, zoals afgebeeld onderstaand.
2. Draai deze 1/2" bevestigingsmiddelen vast met 75 lb-ft.

Bevestigingsoppervlak Vlakke sluitring (4 plaatsen) 1/2 x 1-3/4 GR5 BOUT (4 plaatsen)

AANSLUITING

1. Bevestig de trekhaak met twee borgpennen aan de trekhaakbeugels.
2. Bevestig de trekhaakkoppeling aan de 2" kogel van het trekkende voertuig.
3. Centreer de koppeling op de zijarmen van de trekhaak, zodat de trekhaak symmetrisch is ten opzichte van de de middellijn van de voertuigen.
4. Draai de moeren waarmee de zijarmen van de trekhaak aan de koppeling zijn bevestigd, vast met 31 lb-ft.
5. Installeer de veiligheidskettingen zoals beschreven in het volgende gedeelte.
6. Sluit een geschikte kabelboom aan, zodat stoplichten, richtingaanwijzers en

Achterlichten van een getrokken voertuig werken samen met de verlichting van het trekkende voertuig.

1. Lees en volg de labels op de trekhaak.

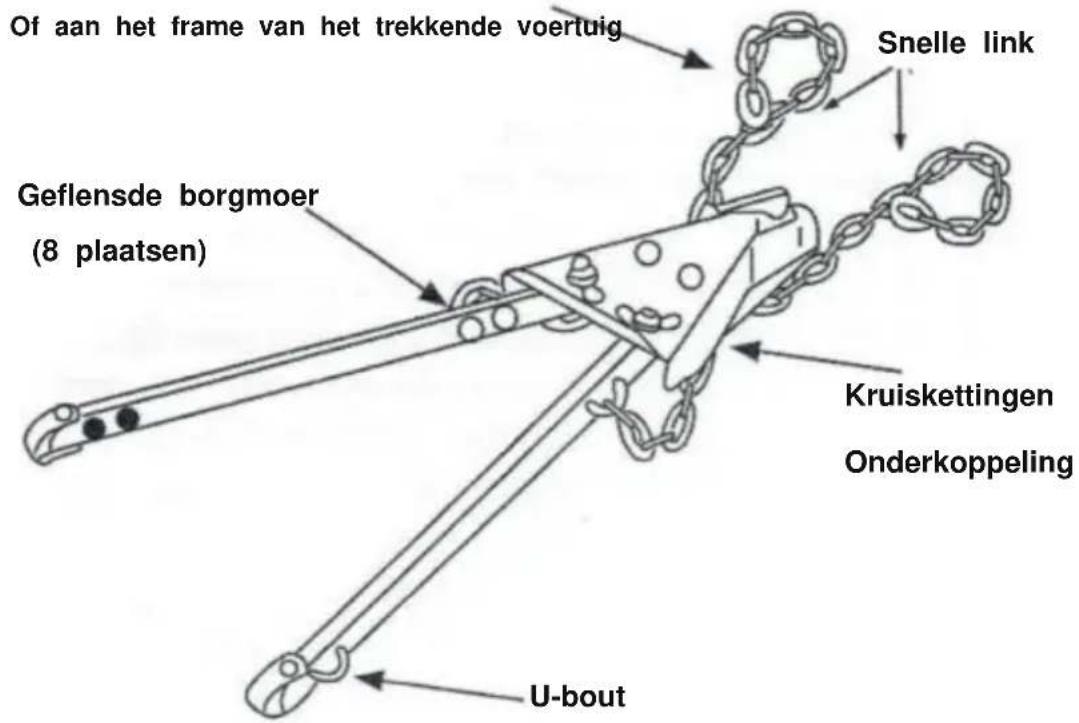

GEBRUIK VEILIGHEIDSKETTING:

1. Bevestig de veiligheidskettingen aan beide voertuigen en aan de trekhaak zelf.
2. Bevestig de kettingen aan de trekhaak met behulp van U-bouten en flensborgmoeren.
3. Draai elke flensborgmoer vast totdat de schroefdraad van de U-bout voorbij de borgmoer uitsteekt.
4. Kruis twee kettingen onder de koppeling en bevestig deze aan de stoelbeugel op de
   koppeling of aan het frame van het trekkende voertuig, waarbij alleen voldoende speling wordt toegestaan draaien.

Verbinden met kettingbeugel op trekhaak

Of aan het frame van het trekkende voertuig Snelle link Geflensde borgmoer (8 plaatsen) Kruiskettingen Onderkoppeling U-bout

ONDERHOUD

1. Controleer regelmatig de bouten en veiligheidspennen.
2. Overbelast niet.
