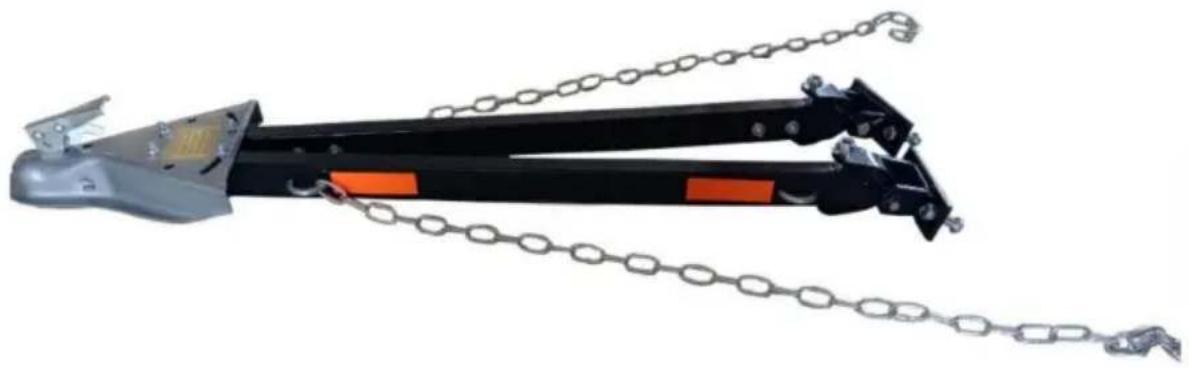

DRAGKRÄNG

MODELL: FF-T809

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DRAGKRÄNG

MODELL: FF-T809

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING

Underlåtenhet att följa dessa instruktioner kan resultera i en farlig

Bogerskick.

1. Den totala vikten av det dragna fordonet får inte överstiga 5500 lbs.
2. Dragfordon måste väga mer än bogserat fordon.
3. Installera enligt medföljande instruktioner.
4. Följ dragfordonstillverkarens bogseringsrekommandationer. Överföring måste vara neutral. Parkeringsbromsen måste lossas. Vissa fordon med kraft styrningen kanske "följer" bättre med motorn på tomgång.
5. Ratten på dragfordonet måste vara fri att svänga.
6. Låt inte passagerare åka i bogserade fordon.
7. Bogserade fordons bakljus, blinkers och bromsljus ska fungera när bogseras. Annars bör fordonet vara försett med en tillfällig belysning system.
8. Extra vikt på det bogserade fordonet ökar stoppsträckan. Tillåt för detta i din körning.
9. När du gör svängar, börja med att rulla rakt fram, vrid sedan på hjulet.
10. Överskrid inte 45 miles per timme.
11. Backa inte med fordonet i bogsering.
12. Kontrollera alla anslutningar, inklusive drag och kula, före bogsering och ofta under din resa.
13. Ta bort dragkroken när du inte bogserar.
14. Använd endast en 2" boll som är klassad för minst 5500 lbs.
15. Koppla ordentligt säkerhetskedjor från dragkroken till bogserade och bogserade fordon.
16. Läs och följ etiketten på sidan av dragkroken. Koppling och instruktioner före bogsering.

ANVÄNDNINGSANMÄRKNINGAR

1. Överskrid aldrig den lägsta klassificeringen för någon del av ditt bogsersystem.
2. Använd denna dragkrok för att endast bogsera fordon i gott skick. Bogsera inte fordon med skadade styr- eller uppspänningssystem.
3. Pumpa upp däcken på det bogserade fordonet till maximalt tryck rekommenderas av däcktillverkaren.
4. Stadsspeglar på båda sidor av dragfordonet ökar säkerheten genom att öka sikt bakåt och krävs enligt statliga lagar.
5. Tillåt mer tid för acceleration, stopp och manövrering. Sakta ner långt före skarpa kurvor, hinder eller filbyten och innan du startar ner kullar.
6. Om fordonskombinationen svajar eller verkar instabil, sakta ner farten gradvis, dra av vägen till en säker plats och inspektera alla anslutningar. Instabilitet ökar med hastigheten och du kan behöva bogsera med lägre hastighet. Avbryta bogsering om instabiliteten kvarstår. En kombination som är stabil och lätt att styra vid en låg hastighet kan vara instabil vid högre hastighet. Stabiliteten minskar när du går utför. Börja långsamt nedför och håll låg hastighet.
7. Gör inga skarpa svängar från helt stopp.
8. Sänk hastigheten på ojämna vägar.

Särskilda instruktioner för användning av en pickup eller skåpbil som bogsering Fordon:

1. Pickup eller skåpbil måste väga 1-1/2 gånger så mycket som dragfordonet. Exempel: att dra 3000lb. Bil, pickup eller skåpbil måste väga minst 4500 lb.
2. Om dragfordonet inte väger tillräckligt måste vikt läggas till för att förhindra a farlig dragkombination. Instabilitet kan leda till förlust av kontroll och/eller a "jackknife" skick.
3. Vissa stötfångare begränsar svängen. Var extra försiktig. Vrider för skarpt kan skada dragkroken, dragkulan och stötfångaren.

MODELL OCH PARAMETRAR

Modell	FF-T809
Max. Bogserkapacitet	5500 pund
Öppnings- och stängningsbredd	39,4" Max
Kopplare	2"

STRUKTURDIAGRAM OCH KOMPONENTER

Inga.	Namn	Antal
1	Koppling (2")	1
2	Dragstång	2
3	Reflekterande klistermärke	4
4	Säkerhetskedja (1,2 m)	2
5	Bult (ÿ12*80 mm)	2
6	Bult (ÿ12*45 mm)	4
7	U-bult	2
8	U-formad kontakt	2
9	Monteringsfäste	2
10	Användarmanual	1

INSTALLATIONSANMÄRKNINGAR

1. Denna dragkrok kommer att installeras av en professionell installatör/tillverkare erfarenhet av att välja fordonsfästen med tillräcklig styrka.
2. Parkera fordon på plan mark för installation.
3. Kopplingen måste vara i nivå inom 5° när infästningen är klar, som

visas. Måste vara i nivå inom 5°.

1. Stötfångarfästen bör förstärkas, som visas nedan.
2. Tillbehör till det bogserade fordonet ska vara bultade, inte svetsade.
3. Håll monteringsytan på fästena så nära att den är i jämnhöjd med framsidan av stötfångaren som möjligt för att tillåta fri vertikal rörelse.
4. Fäst dragkroken på korrekt monterade fästen med stift och fäst den med den bifogade träden.
5. Justera kopplingen så att den passar till kulan; se kopplingsjustering.
6. Undvik fjädring och bromskomponenter med fästen.

DRAGNINGSFORDON

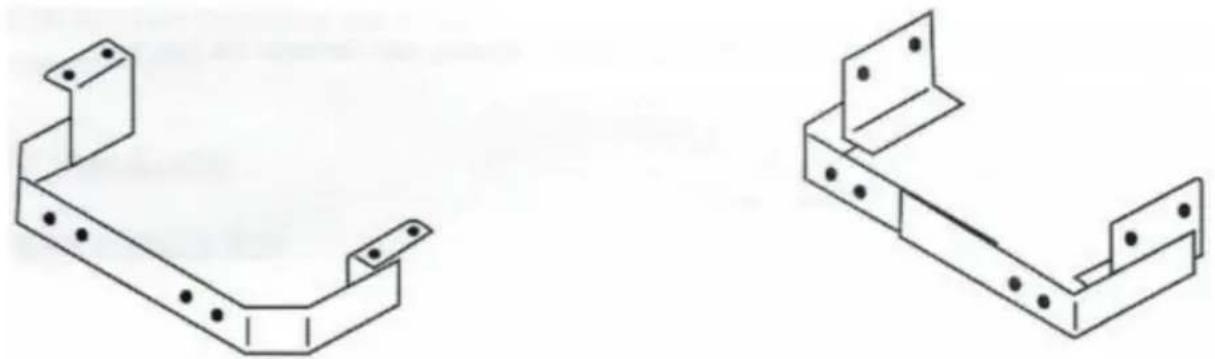

En struktur måste tillverkas så att dragkroken kan fästas på ramen av det bogserade fordonet. Några typiska ramfästestrukturer visas nedan.

Om stötfångaren används som stöd måste den förstärkas med ramfästen.

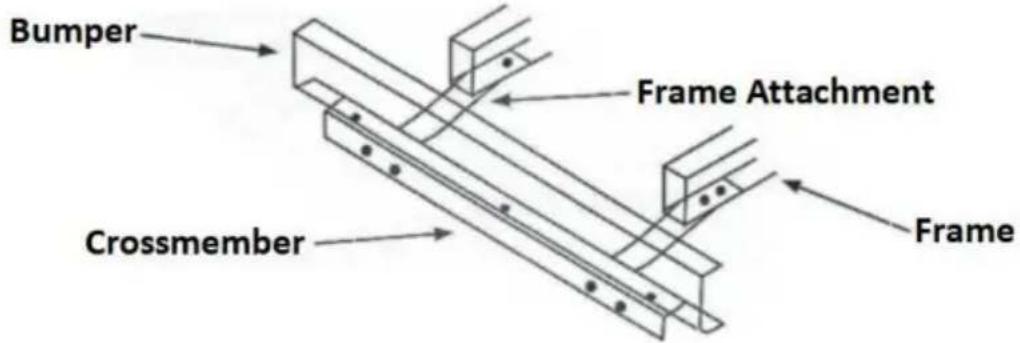

Ett typiskt sätt att förstärka en stötfångare visas nedan.

Dessa ramfästen ska fästas inom 2" från dragkrokens fästen

att anslutas. Dessa ramfästen bör vara gjorda av minst 1/2" x 2" platt stång. Fästs aldrig genom

plastpanel som täcker en stötfångare. Med kundens godkännande måste denna fasad trimmas för att ge en säker fastsättning.

KOPPLARE

KOPPLINGSJUSTERING:

1. Med kopplingen läst på en 2" dia. kula, dra åt läsmuttern tills alla delar är fastklämda.
   OBS: SPÄN INTE FÖR ÖVER. SPÄN BARA ATT ATT KOMPRESSERA HELT HELICAL FJÄDER.
2. Dra tillbaka låsmuttern 1/2 till 3/4 varv.
3. Kontrollera att kopplingen/fränkopplingen fungerar korrekt.

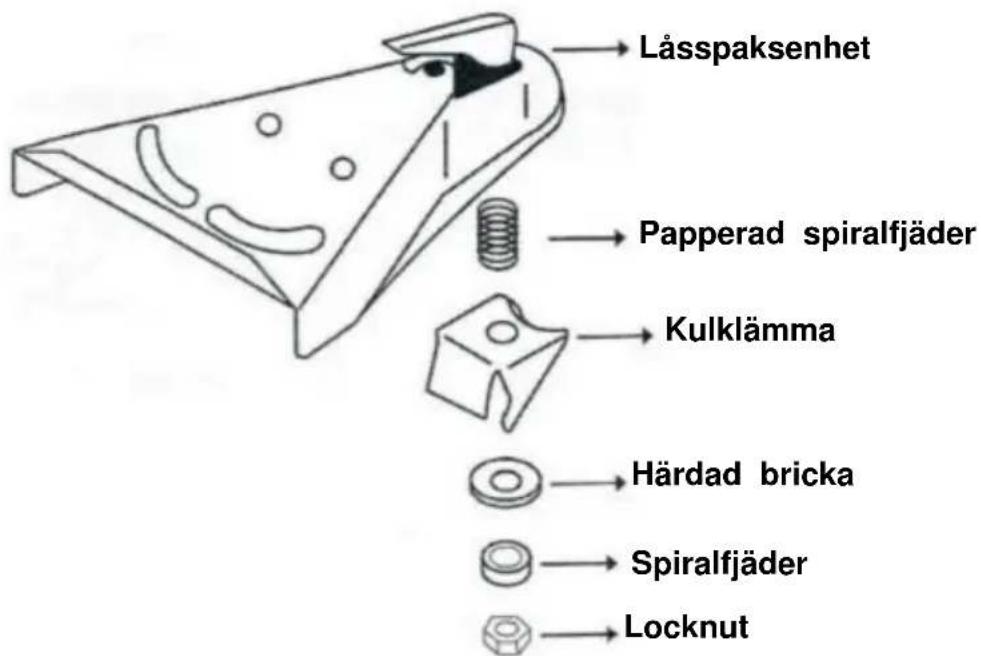

Låsspaksenhet Papperad spiralfjäder Kulklämma Härdad bricka Spiralfjäder Locknut

INSTALLATION

1. Centrera dragkroken på fästytan, sprid ut sidoarmarna mot minst 24", och markera dragkrokens mittlinjer.
2. Använd dragstångsfästet som mall och borra två 1/2" håll i fästyta på varje sida.
3. Fäst dragkrokens fästen på fästytan med hjälp av 1/2 x

1-3/4 Gr5-bultar medföljer dragkroken.

OBS: OM LÄNGRE BULTAR BEHÖVS, ANVÄND 1/2-13 Gr5 BULTAR.

1. Fäst dragkrokens fästen med plana brickor och läsmuttrar, enligt bilden nedan.
2. Dra åt dessa 1/2" fästelement till 75 lb-ft..

Fästyta

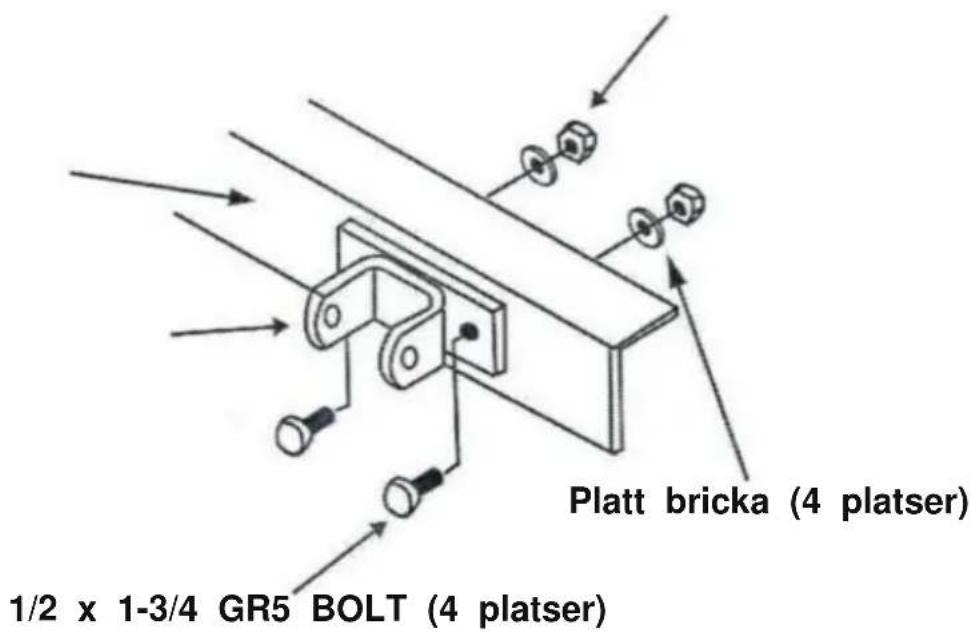

Platt bricka (4 platser) 1/2 x 1-3/4 GR5 BOLT (4 platser)

ANSLUTNING

1. Fäst dragkroken på dragkrokens fästen med två vajerlåsstift.
2. Fäst dragstångskopplingen på 2" kulan på dragfordonet.
3. Mittfäste på dragkrokens sidoarmar så att dragkroken är symmetrisk omkring fordonens mittlinje.
4. Dra åt muttrarna som fäster dragkrokens sidoarmar till kopplingen till 31 lb-ft.
5. Montera säkerhetskedjorna enligt beskrivningen i nästa avsnitt.
6. Anslut ett lämpligt ledningsnät så att stoppljus, blinkers och
   bakljus fungerar på ett dragfordon tillsammans med dragfordonets ljus.
7. Läs och följ etiketterna på dragkroken.

ANVÄND SÄKERHETSKEDJAN:

1. Anslut säkerhetskedjor till både fordon och själva dragkroken.
2. Fäst kedjor till dragkroken med U-bultar och flänsade låsmuttrar.
3. Dra åt varje flänsad läsmutter tills U-bults gängor sträcker sig förbi läsmuttern.
4. Korsa två kedjor under kopplingen och anslut till stolsfästet på

dragkroken eller till ramen på dragfordonet så att det bara är tillräckligt med slack för att tillåta vändning.

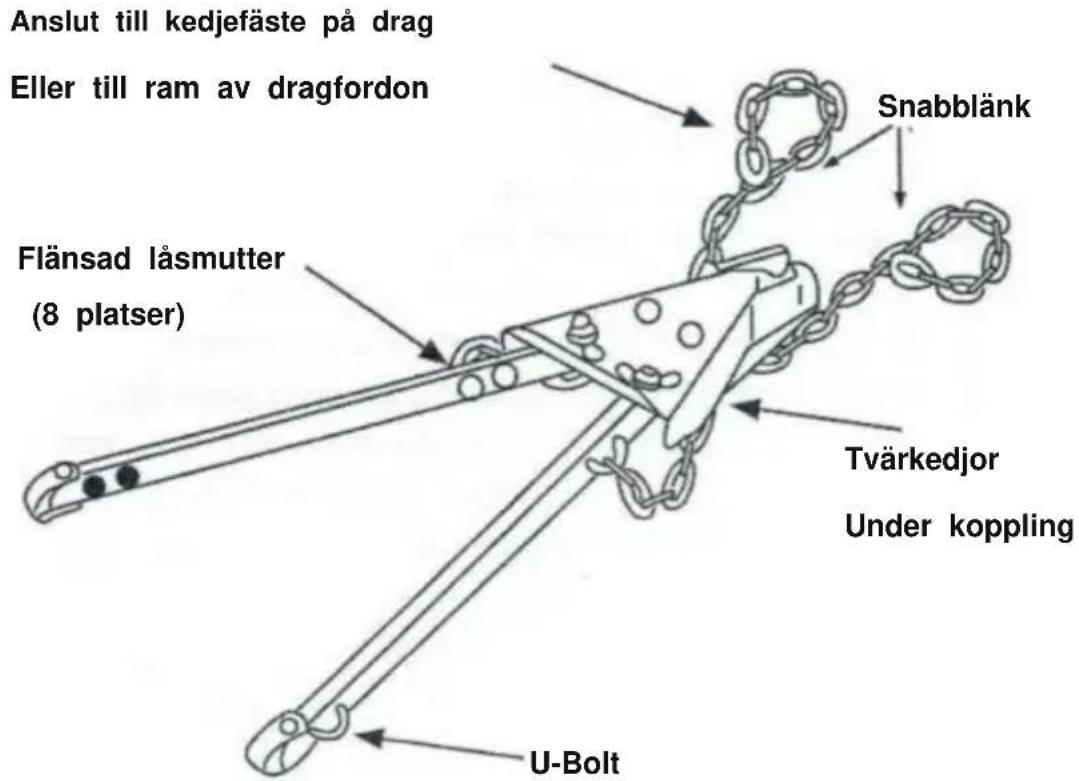

Anslut till kedjefäste på drag Eller till ram av dragfordon Flänsad låsmutter (8 platser) Snabblänk Tvärkedjor Under koppling U-Bolt

UNDERHÅLL

1. Kontrollera regelbundet bultar och säkerhetsnålar.
2. Överbelasta inte.
