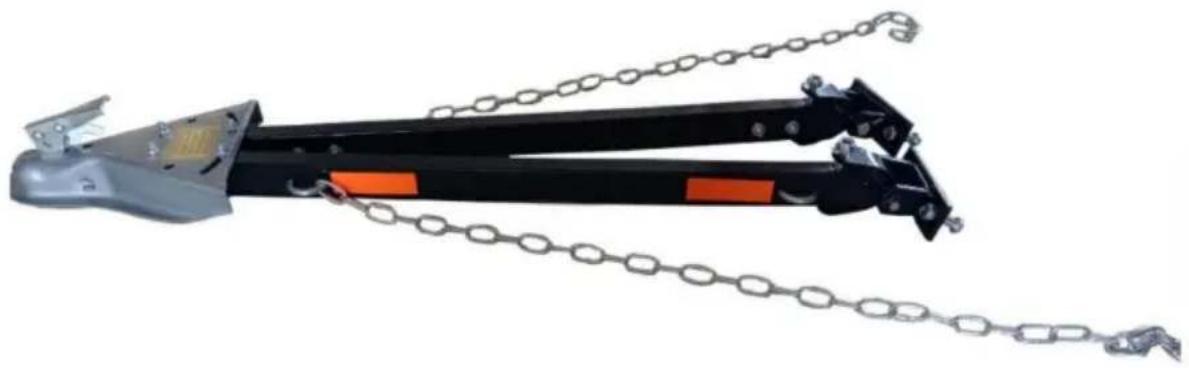

ANHÄNGERKUPPLUNG

MODELL: FF-T809

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ANHÄNGERKUPPLUNG

MODELL: FF-T809

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNING

Die Nichtbeachtung dieser Anweisungen kann zu gefährlichen

Abschleppzustand.

1. Das Gesamtgewicht des abgeschleppten Fahrzeugs darf 5.500 Pfund (2.580 kg) nicht überschreiten.
2. Das Zugfahrzeug muss mehr wiegen als das gezogene Fahrzeug.
3. Führen Sie die Installation gemäß den bereitgestellten Anweisungen durch.

4. Befolgen Sie die Abschleppempfehlungen des Herstellers des abgeschleppten Fahrzeugs.
   muss in Neutralstellung sein. Die Feststellbremse muss gelöst sein. Einige Fahrzeuge mit
   Bei laufendem Motor kann die Lenkung besser „folgen“.

5. Das Lenkrad des abgeschleppten Fahrzeugs muss frei drehbar sein.

6. Erlauben Sie keine Passagiere, im abgeschleppten Fahrzeug mitzufahren.

7. Die Rücklichter, Blinker und Bremslichter des abgeschleppten Fahrzeugs müssen funktionieren, wenn abgeschleppt wird. Andernfalls sollte das Fahrzeug mit einer provisorischen Beleuchtung ausgestattet werden System.

8. Das zusätzliche Gewicht des abgeschleppten Fahrzeugs verlängert den Bremsweg.

dies in Ihrem Fahren.

1. Rollen Sie beim Abbiegen zunächst geradeaus und drehen Sie dann das Rad.

2. Fahren Sie nicht schneller als 45 Meilen pro Stunde.

3. Fahren Sie nicht rückwärts, während das Fahrzeug abgeschleppt wird.

4. Überprüfen Sie alle Verbindungen, einschließlich Anhängerkupplung und Kugelkopf, vor dem Abschleppen und oft während Ihre Reise.

5. Entfernen Sie die Anhängerkupplung, wenn Sie nicht schleppen.

6. Verwenden Sie nur 2-Zoll-Bälle mit einer Tragfähigkeit von mindestens 5500 Pfund.

7. Sicherheitsketten von der Anhängerkupplung ordnungsgemäß mit Zug- und abgeschleppten Fahrzeugen verbinden.

8. Lesen und befolgen Sie die Anweisungen auf der Seite der Anhängerkupplung. Kupplung und Anleitung vor dem Abschleppen.

Hinweise zur Verwendung

1. Überschreiten Sie niemals die niedrigste Nennleistung eines Teils Ihres Abschleppsystems.
2. Verwenden Sie diese Abschleppstange nur zum Abschleppen von Fahrzeugen in gutem Zustand. Schleppen Sie keine Fahrzeuge mit beschädigten Lenk- oder Querlenkersystemen.
3. Pumpen Sie die Reifen des abgeschleppten Fahrzeugs auf den maximalen Druck auf vom Reifenhersteller empfohlen.
4. Stadtspiegel auf beiden Seiten des Zugfahrzeugs erhöhen die Sicherheit durch Erhöhung Sicht nach hinten und sind durch staatliche Gesetze vorgeschrieben.
5. Planen Sie mehr Zeit zum Beschleunigen, Anhalten und Manövrieren ein.
   deutlich vor scharfen Kurven, Hindernissen oder Spurwechseln und vor dem Anfahren Hügel.
6. Wenn die Fahrzeugkombination schwankt oder instabil erscheint, verlangsamen Sie die Geschwindigkeit allmählich, fahren Sie von der Straße ab und fahren Sie an einen sicheren Ort, und überprüfen Sie alle Verbindungen. Instabilität erhöht sich mit der Geschwindigkeit, und Sie müssen möglicherweise mit einer geringeren Geschwindigkeit schleppen. Abschleppen bei anhaltender Instabilität. Eine Kombination, die stabil und leicht zu kontrollieren ist niedrige Geschwindigkeit kann bei höherer Geschwindigkeit instabil sein. Die Stabilität nimmt ab, wenn bergab. Beginnen Sie langsam bergab und halten Sie eine niedrige Geschwindigkeit.
7. Fahren Sie keine scharfen Kurven aus dem Stand.
8. Reduzieren Sie die Geschwindigkeit auf unebenen Straßen.

Besondere Anweisungen für die Verwendung eines Pickup-Trucks oder Vans als Zugfahrzeug Fahrzeug:

1. Pickup oder Van müssen 1,5 mal so viel wiegen wie das gezogene Fahrzeug. Beispiel: zum Ziehen von 3000 Pfund. Auto, Pickup oder Van müssen mindestens 4500 Pfund wiegen.
2. Wenn das Zugfahrzeug nicht genug wiegt, muss Gewicht hinzugefügt werden, um ein gefährliche Zugkombination. Instabilität kann zu Kontrollverlust und/oder einem
   "Klappmesser"-Zustand.
3. Einige Trittschwellen behindern das Wenden. Seien Sie besonders vorsichtig. Zu scharfes Wenden kann die Anhängerkupplung, die Kupplungskugel und die Stoßstange beschädigen.

MODELL UND PARAMETER

Modell	FF-T809
Max. Anhängelast	5500 Pfund
Öffnungs- und Schließbreite	39,4" Max
Koppler	2 Zoll

STRUKTURDIAGRAMM UND KOMPONENTEN

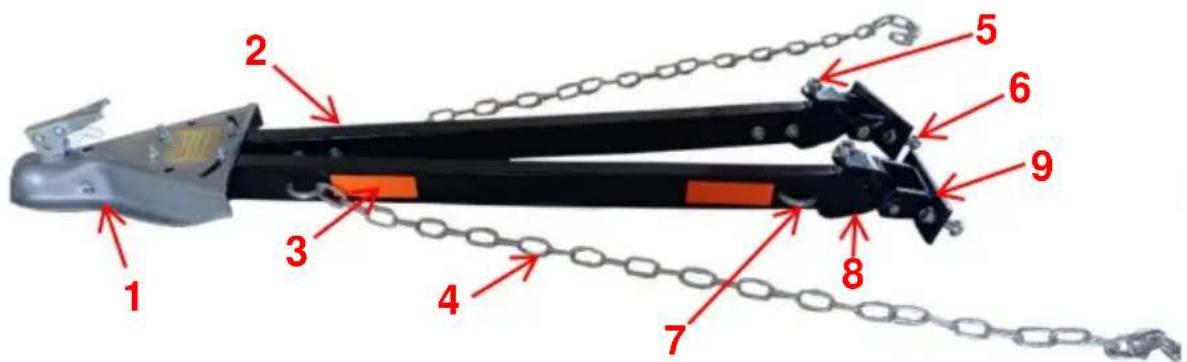

NEIN.	Name	Menge
1	Kupplung (2")	1
2	Anhängerkupplung	2
3	Reflektierender Aufkleber	4
4	Sicherheitskette (1,2 m)	2
5	Bolzen (ÿ12*80mm)	2
6	Bolzen (ÿ12*45mm)	4
7	U-Bolzen	2
8	U-förmiger Verbinder	2
9	Montagehalterung	2
10	Bedienungsanleitung	1

INSTALLATIONSHINWEISE

1. Diese Anhängerkupplung wird von einem professionellen Installateur/Hersteller installiert Erfahrung in der Auswahl von Fahrzeugbefestigungsbereichen mit ausreichender Festigkeit.
2. Parken Sie die Fahrzeuge zur Installation auf ebenem Boden.
3. Die Kupplung muss nach Abschluss der Befestigung innerhalb einer Toleranz von 5° waagerecht stehen,

gezeigt. Muss innerhalb von 5° waagerecht sein.

1. Stoßfängerbefestigungen sollten wie unten gezeigt verstärkt werden.
2. Befestigungen am Zugfahrzeug sollten verschraubt und nicht verschweißt sein.
3. Achten Sie darauf, dass die Montagefläche der Halterungen möglichst bündig mit der Vorderseite des der Stoßfänger so weit wie möglich, um eine freie vertikale Bewegung zu ermöglichen.
4. Befestigen Sie die Anhängerkupplung mit Bolzen an den ordnungsgemäß montierten Halterungen und sichern Sie sie mit das angeschlossene Kabel.
5. Passen Sie die Kupplung an, damit sie richtig auf der Kugel sitzt, siehe Kupplungseinstellung.
6. Vermeiden Sie Federungs- und Bremskomponenten mit Anbauteilen.

ANBAUGERÄT FÜR ANHÄNGERFAHRZEUGE

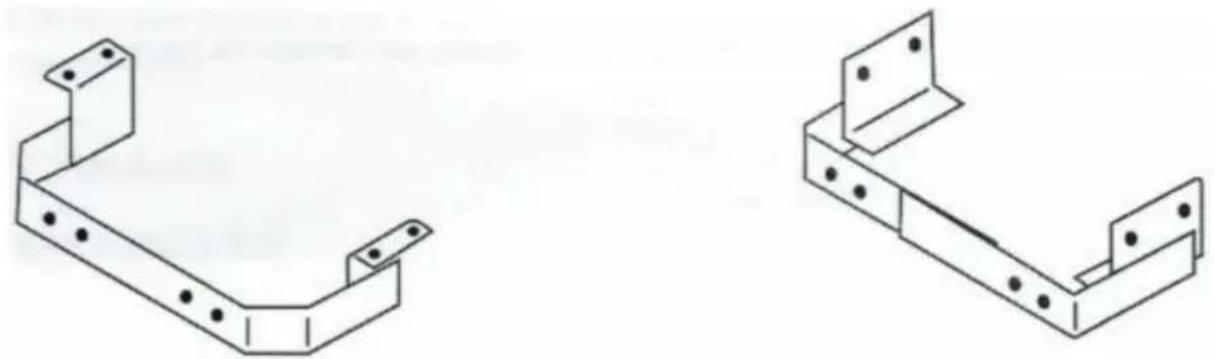

Es muss eine Struktur hergestellt werden, die die Befestigung der Anhängerkupplung am Rahmen ermöglicht des gezogenen Fahrzeugs. Einige typische Rahmenbefestigungsstrukturen sind dargestellt unten.

Wird der Stoßfänger als Stütze verwendet, muss dieser durch Rahmenbefestigungen verstärkt werden.

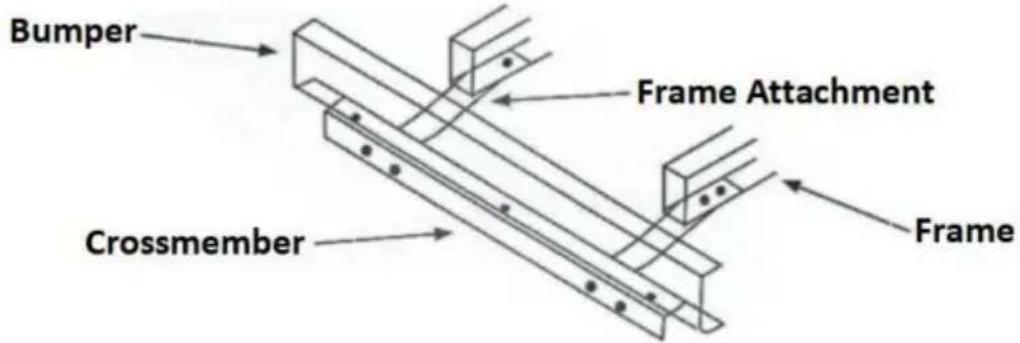

Unten ist eine typische Möglichkeit zur Verstärkung eines Stoßfängers dargestellt.

Diese Rahmenbefestigungen sollten innerhalb von 2 Zoll von den Anhängerkupplungshalterungen angebracht werden

zu verbinden. Diese Rahmenbefestigungen sollten aus mindestens 1/2 x 2 Zoll Flachstangenmaterial hergestellt werden.

Niemals durch eine Kunststoffblende befestigen, die eine Stoßstange abdeckt. Mit Zustimmung des Kunden muss diese

Blende zugeschnitten werden, um eine sichere Befestigung zu gewährleisten.

KOPPLER

KUPPLUNGSEINSTELLUNG:

1. Wenn die Kupplung auf einer Kugel mit 2 Zoll Durchmesser befestigt ist, ziehen Sie die Kontermutter fest, bis alle Teile sind fest geklemmt.

HINWEIS: NICHT ZU FEST ZIEHEN. NUR GENUG FESTZIEHEN, UM VOLLSTÄNDIG ZU KOMPRIMIEREN SCHRAUBENFEDER.

1. Kontermutter um eine halbe bis dreiviertel Umdrehung lösen.
2. Überprüfen Sie, ob das An- und Abkuppeln ordnungsgemäß funktioniert.

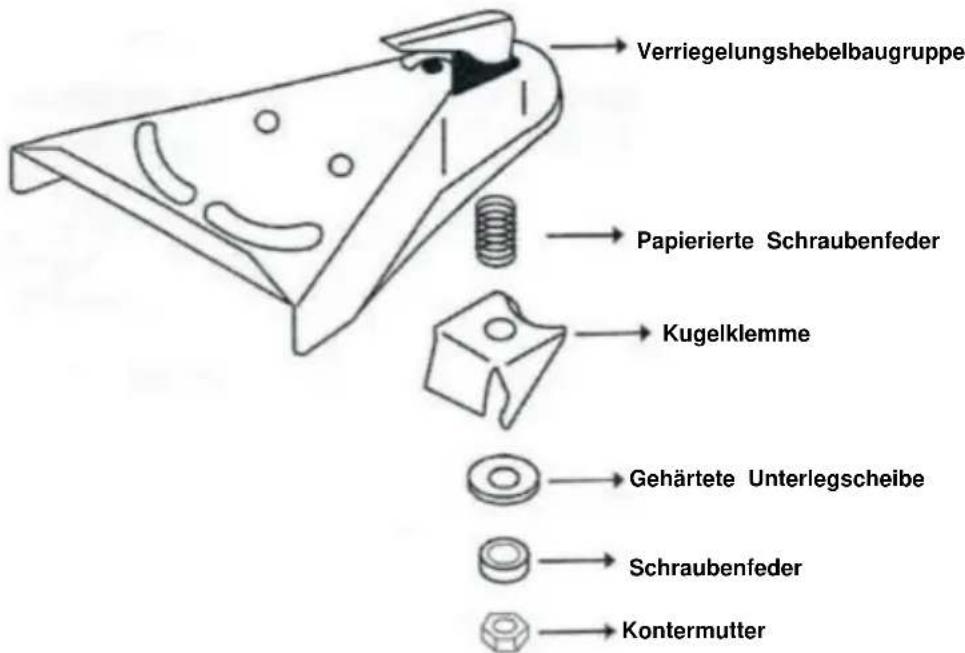

Verriegelungshebelbaugruppe Papierierte Schraubenfeder Kugelklemme Gehärtete Unterlegscheibe Schraubenfeder Kontermutter

INSTALLATION

1. Zentrieren Sie die Anhängerkupplung auf der Befestigungsfläche und spreizen Sie die Seitenarme, um mindestens 24 Zoll, und markieren Sie die Mittellinien der Anhängerkupplungshalterung.
2. Bohren Sie mit der Anhängerkupplungshalterung als Schablone zwei 1/2" Löcher in die Befestigungsfläche auf jeder Seite.
3. Befestigen Sie die Anhängerkupplungshalterungen mit den 1/2 x

1-3/4 Gr5-Schrauben im Lieferumfang der Anhängerkupplung enthalten.

HINWEIS: WENN LÄNGERE SCHRAUBEN BENÖTIGT WERDEN, VERWENDEN SIE 1/2-13 Gr5 SCHRAUBEN.

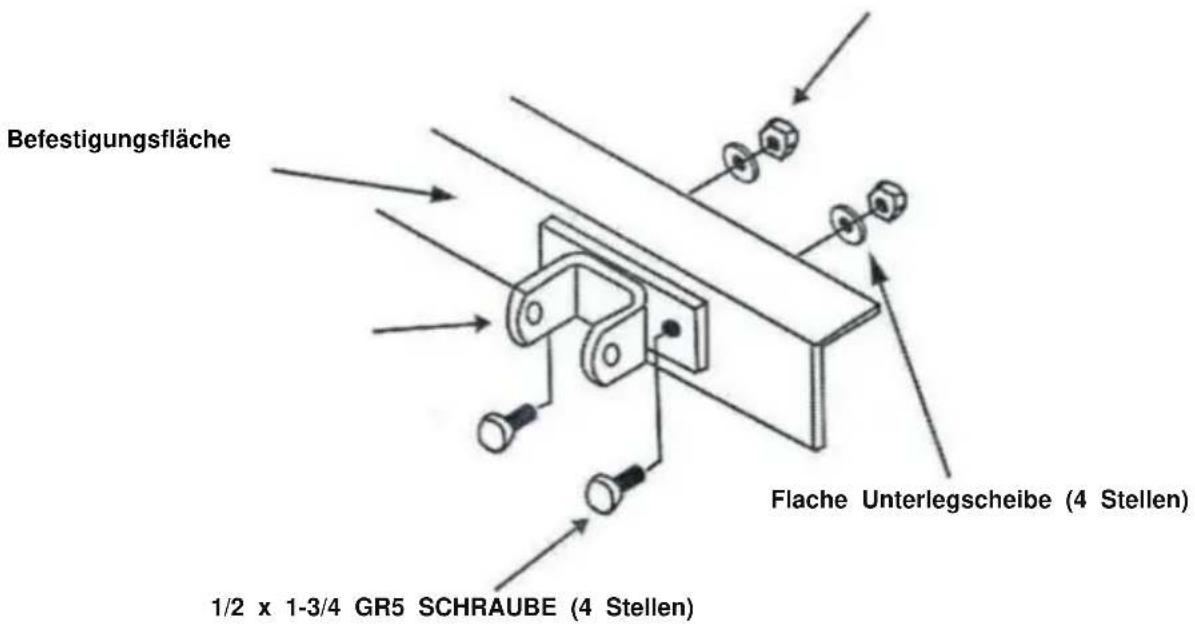

1. Befestigen Sie die Anhängerkupplungshalterungen mit Unterlegscheiben und Kontermuttern, wie gezeigt unten.

2. Ziehen Sie diese 1/2"-Befestigungselemente mit 75 lb-ft. fest.

Befestigungsfläche Flache Unterlegscheibe (4 Stellen) 1/2 x 1-3/4 GR5 SCHRAUBE (4 Stellen)

ANSCHLIESSEN

1. Befestigen Sie die Anhängerkupplung mit zwei Drahtsicherungsstiften an den Anhängerkupplungshalterungen.
2. Befestigen Sie die Anhängerkupplung an der 2-Zoll-Kugel des Zugfahrzeugs.
3. Zentrieren Sie die Kupplung an den Seitenarmen der Anhängerkupplung, so dass die Anhängerkupplung symmetrisch ist die Mittellinie der Fahrzeuge.
4. Ziehen Sie die Muttern, die die Seitenarme der Anhängerkupplung mit der Kupplung verbinden, mit 31 lb-ft fest.
5. Installieren Sie die Sicherheitsketten wie im nächsten Abschnitt beschrieben.
6. Schließen Sie einen geeigneten Kabelbaum an, so dass Bremslichter, Blinker und
   Rücklichter funktionieren bei einem abgeschleppten Fahrzeug in Verbindung mit der Beleuchtung des Zugfahrzeugs.
7. Lesen und beachten Sie die Hinweise auf der Anhängerkupplung.

SICHERHEITSKETTE VERWENDEN:

1. Befestigen Sie Sicherheitsketten an beiden Fahrzeugen und an der Anhängerkupplung selbst.
2. Befestigen Sie die Ketten mit U-Bolzen und Bundsicherungsmuttern an der Anhängerkupplung.
3. Ziehen Sie jede Flanschmutter fest, bis das Gewinde des U-Bolzens über die Mutter hinausragt.

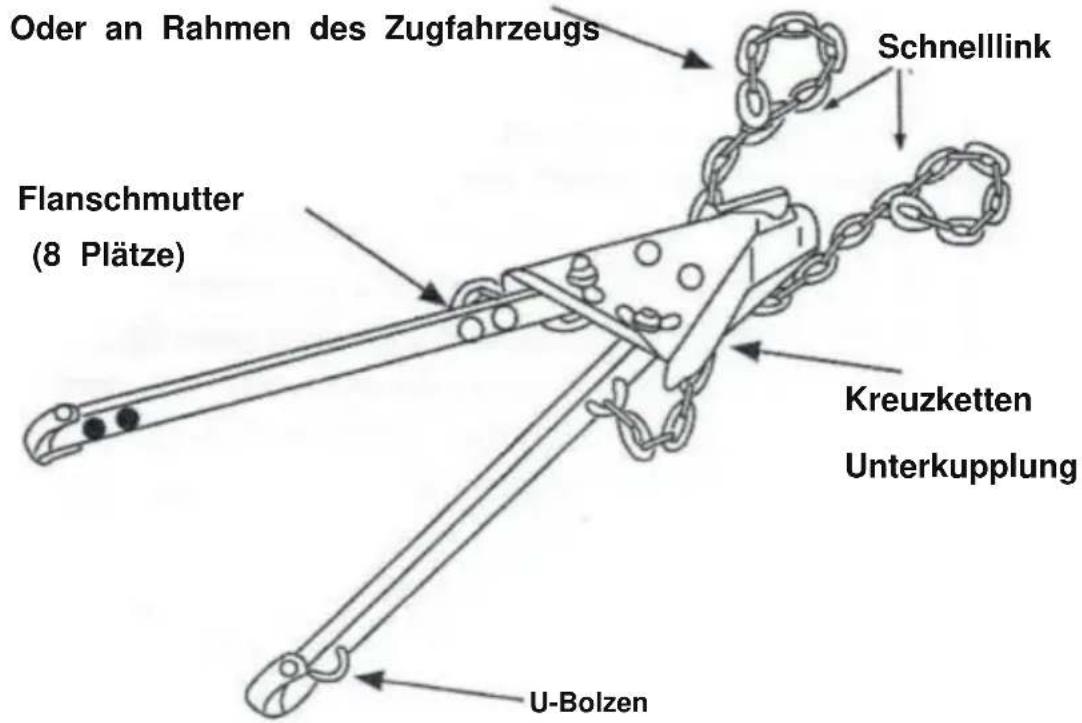

4. Zwei Ketten unter der Kupplung kreuzen und mit der Stuhlhalterung am

an der Anhängerkupplung oder am Rahmen des Zugfahrzeugs befestigt werden, wobei nur so viel Spielraum bleibt, Drehen.

Mit Kettenhalterung an der Anhängerkupplung verbinden

Oder an Rahmen des Zugfahrzeugs Schnelllink Flanschmutter (8 Plätze) Kreuzketten Unterkupplung U-Bolzen

WARTUNG

1. Überprüfen Sie regelmäßig Bolzen und Sicherungsstifte.
2. Nicht überladen.
